Буржуйка из старых автомобильных дисков своими руками: варианты изготовления, пошаговая инструкция, фото, видео

Полезные советы

Важно в месте сварки проложить качественный шов — на нем не должно быть заметно никаких дефектов. Работая со сварочным аппаратом, нельзя сразу пытаться сварить все — работа делается поэтапно. Сварив вместе детали, нужно подождать остывания шва до температуры касания

При сборке конструкции не забудьте, что для правильной работы печи важно предусмотреть размер топочной камеры под вид топлива, которым планируете пользоваться. После завершения работы обязательно испытайте конструкцию и устраните выявленные недочеты

Сварив вместе детали, нужно подождать остывания шва до температуры касания

Внимание! Все сварочные работы должны проводиться с соблюдением правил техники безопасности, в защитной одежде и маске. Не прикасайтесь к деталям, пока они не остынут

Особенности, преимущества и недостатки самодельной буржуйки

Перед тем как собирать печку, нужно разобраться с основными требованиями, которые предъявляются к подобным изделиям. Во-первых, минимальная высота топки должна быть не меньше 45 см (а если топить сырыми дровами и отходами, то 65-70 см и больше), исходя из этого подбирается количество элементов. Во-вторых, чтобы упростить чистку, лучше всего сделать снизу зольник. В целом, конструкция не сильно отличается от стандартной буржуйки, поэтому подобные варианты популярны и востребованы. Основные плюсы таковы:

Себестоимость изготовления буржуйки для гаража своими руками из автомобильных дисков одна из самых низких. Основные детали можно найти бесплатно или по минимальной цене, так как подойдут старые и деформированные элементы, которые нельзя использовать на машине.
Длительный срок службы. Для изготовления дисков используют сталь большой толщины, которая обеспечит долговечность буржуйки. Она не прогорит за несколько лет.
Материал устойчив к перепадам температур. Сплав стали выдерживает многочисленные нагревы без ущерба и не деформируется со временем.
Хорошая теплоотдача – за счет свойств стали КПД печки составляет не менее 80%. При этом помещение нагревается очень быстро, так как материал хорошо отдает тепло.
Можно сделать буржуйку любого размера. Количество соединяемых дисков подбирается по ситуации, тут нет никаких ограничений.

Есть у этой разновидности и недостатки, которые обязательно нужно учесть перед принятием решения:

Необходимо чистить дымоход и внутренние стенки конструкции от сажи не реже, чем 1 раз в 2 месяца. Если этого не делать, КПД системы очень сильно снижается и расход дров для обогрева помещения увеличивается.
Сталь очень быстро нагревается и хорошо отдает тепло, но и остывает она за короткий срок. Поэтому нормально обогревать пространство можно только при постоянном горении дров в топке.
Чтобы обеспечить нормальную тягу, высота трубы должна быть 2 м и более.

В целом, буржуйка этого типа почти не уступает готовым решениям. Главное – сделать ее правильно и хорошо сварить элементы, чтобы не было щелей

Также очень важно установить хороший дымоход, так как при недостаточной тяге эффективность системы намного ниже

Как собрать корпус буржуйки

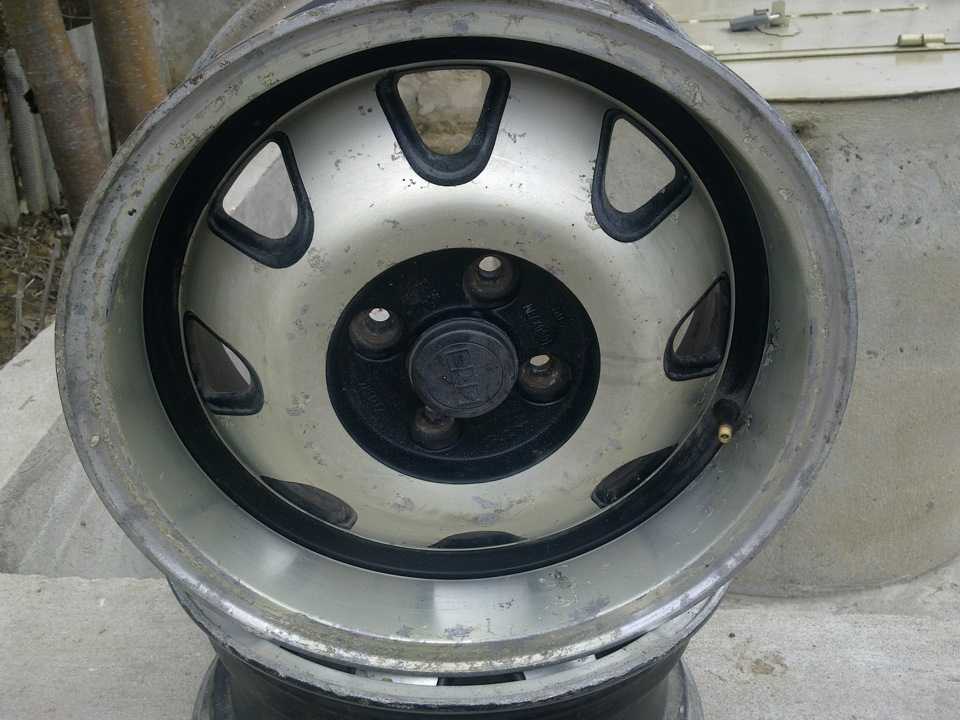

Итак, вам будут нужны 4 диска, но с тремя из них необходимо будет поработать особым образом.

ФОТО: YouTube.comВ диске, который будет снизу, нужно выпилить отверстие и сделать съёмный поддон для извлечения пепла

ФОТО: YouTube.comВ боковой части диска нужно вырезать болгаркой полукольцо, как показано на фото. Это полукольцо станет основой для поддонаФОТО: YouTube.comЗамерьте внутреннюю часть диска, сделайте шаблон и обрежьте по нему кусок толстого листового металла, чтобы получился круг, который можно будет потом приварить к полукольцу

ФОТО: YouTube.comЧтобы легко извлекать поддон, к нему нужно прикрепить ручку. Пойдёт даже обычная дверная или любая другая подходящая металлическая скоба. Закрепить её можно сваркой или болтами, как вам будет удобнееФОТО: YouTube.comВторой диск устанавливается на нижний ободом вниз, в нём нет необходимости что-то переделывать, а через вентиляционные отверстия потом будет просыпаться пепел в поддон

ФОТО: YouTube.comА вот в третьем элементе обод нужно вырезать так, чтобы диск превратился в металлическое кольцо. Его задача – просто сделать топку выше, чтобы можно было заправлять топливоФОТО: YouTube.comВот в такой последовательности устанавливаются три диска: сначала тот, что с поддоном, потом обычный без изменений отверстиями вниз и наконец кольцоФОТО: YouTube.comЗаключительный, четвёртый диск нужно поставить отверстиями вверх, потом все небольшие вентиляционные ходы нужно будет заварить и оставить только осевое, к которому будет крепиться вытяжная труба

Всю конструкцию нужно скрепить сваркой, делая сплошные швы. Как раз тут и можно потренироваться со сварочным аппаратом.

Корпус печи готов, нужно только сделать несколько дополнений.

Буржуйка из трубы или бочки своими руками

Такую печь делают горизонтальной или вертикальной конструкции. Диаметр трубы или бочки выбирают в зависимости от размера свободного места в гараже. Вертикальный вариант собирают в следующей последовательности:

На боковой поверхности в местах размещения топки и поддувала вырезают 2 прямоугольных отверстия.
Из вырезанных кусков делают дверки, приварив обрамление из металлических полосок. Устанавливают защелки и ручки.
Внутри, отступив 10 см от нижнего края дверцы топки, приваривают кронштейны из уголков под колосник, сделанный из арматуры.
У конструкции из трубы заваривают торцы.
Снизу приваривают ножки
В верхней части вырезают отверстие для дымохода.
Приваривают петли, навешивают дверцы.
Присоединяют дымоотводную трубу.

Сборка горизонтального варианта немного отличается:

Дверку для топки из вырезанного куска устанавливают на торце.
Поддувала нет, вместо него ниже дверки сверлят отверстие диаметром 20 мм.
Для установки печки из уголков или труб делают подставку.
Съемный колосник делают из листа металла такой ширины, чтобы центр был на расстоянии 7 см от самой удаленной точки боковой поверхности корпуса. Для прохождения воздуха по всей площади листа просверливают отверстия.
Если буржуйка из трубы, сзади вверху приваривают патрубок для дымохода. На бочке сначала чертят круг нужного диаметра, затем под углом 15⁰ делают радиальные разрезы. Получившиеся сектора отгибают вверх. К ним заклепками крепят патрубок.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40—50 мм, что и продемонстрировано на чертеже.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Как пользоваться такой печкой?

Прежде чем использовать такую печь в первый раз, дайте ей отстояться примерно 3 дня. Далее можно провести первую испытательную топку. Желательно первый раз прогреть буржуйку не менее 3 часов подряд при полной загрузке топливом. Дверцы и поддувало в это время должны быть открыты. В этот период произойдет обжиг всех поверхностей печи. Сразу же можно обнаружить мелкие дефекты сварных швов и поправить ситуацию, чтобы в дальнейшем печь не дымила во время использования. Правда, устранять их можно не ранее, чем через сутки после топки-тестирования, чтобы устройство хорошо остыло.

Оформить печь можно по своему усмотрению. В инструкции выше мы рассказали, как сделать капитальную печь. Но на деле можно несколько упростить себе задачу. Пример — в видео выше.

Использовать такую буржуйку можно точно так же, как и обычную, из магазина. Обязательно соблюдайте правила эксплуатации и обеспечьте максимум пожарной безопасности.

Также не забывайте регулярно чистить дымоход. Рекомендуемая периодичность — не реже раза в течение каждых 1,5-2 месяцев. Если диаметр трубы совсем маленький, то лучше чистить ее не реже раза каждые пару недель.

Пожалуйста, соблюдайте правила безопасности, используя такую печь

Печь-буржуйку из дисков для авто сделать не так сложно, как может показаться на первый взгляд. Главное — иметь соответствующие навыки и немного свободного времени. Но такие временные «вложения» уж точно окупятся сторицей и сэкономят вам некоторую сумму денег, на которую вы сможете купить что-то полезное для своего автомобиля.

Буржуйка для бани из аксессуаров для колес

Буржуйка для бани из аксессуаров для колес имеет некоторые отличия от других печей. В частности, в ней необходимо организовать емкость для воды. Для создания верхней камеры понадобятся два колесных диска. У них нужно вырезать центральные крепежные пластины посредством болгарки. Остаются только ободки

Важно понимать, что в этом баке будет происходить нагрев воды, поэтому важно добиться герметичности. Оба ободка укладывают друг на друга и сваривают между собой. Сверху готовый бак нужно закрыть подвижной заслонкой или металлической крышкой

Можно побеспокоиться о безопасности и наглухо приварить изделие, оставив маленькое раздвижное отверстие для наливания воды. Осталось сделать только дно камеры, для которого понадобится металлическая пластина

Сверху готовый бак нужно закрыть подвижной заслонкой или металлической крышкой. Можно побеспокоиться о безопасности и наглухо приварить изделие, оставив маленькое раздвижное отверстие для наливания воды. Осталось сделать только дно камеры, для которого понадобится металлическая пластина.

Это важно! На этом этапе следует проверить конструкцию на герметичность. Для этого бак наполняют водой и осматривают его на предмет протечки

Особое внимание следует уделять прорезям под трубы и швам. При наличии протечки следует обязательно слить воду, высушить бак, а затем устранить щели сваркой. Теперь можно приступать к разработке каменки

Для этого нужно взять два оставшихся колесных диска и вырезать из одного из них сердцевину. Оба изделия устанавливаются друг на друга и свариваются так, чтобы ступица целого диска оказалась посередине. Она будет выполнять функцию своеобразной обрешетки. Сверху полученной емкости нужно насыпать камни. Нижняя часть конструкции станет верхней частью топки

Теперь можно приступать к разработке каменки. Для этого нужно взять два оставшихся колесных диска и вырезать из одного из них сердцевину. Оба изделия устанавливаются друг на друга и свариваются так, чтобы ступица целого диска оказалась посередине. Она будет выполнять функцию своеобразной обрешетки. Сверху полученной емкости нужно насыпать камни. Нижняя часть конструкции станет верхней частью топки.

Желательно отдавать предпочтение камням округлой формы, например диабазу, перидотиту, базальту, жалдеиту, дуниту или габбро-диабазу. Однако подобный материал стоит достаточно дорого. Альтернативный вариант — поискать камни у водоемов. Отдавать предпочтение стоит породам темного цвета, которые имеют неслоистую структуру и хорошую закалку солнцем и влагой.

Далее нужно организовать качественный фундамент. Он должен быть не только прочным, но и огнеупорным. Отлично подходит армированная бетонная стяжка, которую сверху дополнительно облицовывают огнестойким кирпичом. Приступать к созданию нижней части будущей банной печи нужно только после того, как основание просохнет. В это время нужно подготовить красные термостойкие кирпичи (приблизительно 60 штук для конструкции с кладкой 62х62 см). Кирпичи следует уложить квадратом, скрепляя глиной, разведенной водой. Обязательно нужно оставить полость для поддувала, а также отверстие для дверцы. А сверху кладки нужно монтировать решетку колосника.

Осталось только собрать все части конструкции воедино. Металлическую часть нужно соединить с кирпичной, а топку и поддувало закрыть изготовленными дверцами. Далее следует приварить второй отрез трубы к центральному отверстию ступицы и сшить его с верхней частью дымохода (мы проводили его через водяной бак). Потом нужно уложить снизу крупные или средние, а сверху каменки мелкие камешки.

В отдельных случаях возникает необходимость в том, чтобы укрепить конструкцию. В этом помогут металлические швеллеры, которые нужно приварить под небольшим углом к водяному баку и каменке. Саму трубу осталось вывести в дымоход, который обязательно должен быть обложен огнеупорным кирпичом, и закрыть заслонкой. Огромным достоинством такой самодельной печи можно назвать то, что она способна нагреть среднюю по габаритам парную всего за один час.

Вот и все, банная печь готова к эксплуатации. Это буржуйка с трубой, которая позволит существенно сэкономить средства, ведь теперь не будет нужды в том, чтобы покупать готовую конструкцию

Можно обратить внимание и на чертежи, которые позволят сделать более масштабную самодельную печь из отработанных штампованных дисков

Совет! Конструкция всегда получается стандартной, но можно добавить ей оригинальности, красиво украсив. В этом помогут фото тех людей, которые уже успели сделать печь из дисков для казана или для бани. Можно выбрать наиболее подходящий вариант и реализовать его или же пофантазировать и создать свой шедевр.

Пошаговое руководство изготовления печи

Воодушевившись тем, что вы самостоятельно сделаете нужную в хозяйстве вещь, и, взяв необходимые инструменты и материалы, можно начинать делать печь под казан.

Свариваем диски между собой

Стоит отметить, что конструкция из алюминиевых колес не подойдет, нужно брать стальные диски в количестве двух штук.

Сначала изготавливаем верхнюю часть печи. Повернув диск крепежной площадкой вверх вырезать болгаркой круг через болтовые отверстия и вытащить середину. В итоге вы получите устойчивую поверхность, куда будет ставиться казан.

Вторым этапом работы будет изготовление низа печки. Диск поворачиваем так, чтобы крепежная площадка была снизу, сверху ставим верхнюю часть печки, которую мы сделали в предыдущем этапе. Сварить два диска между собой по кругу.

Собранная печь из дисков

Чтобы печь можно было топить, в нижней части нужно прорезать отверстие примерно 20 на 12 см. Чтобы конструкция была прочной, сделайте отверстие на два сантиметра выше от нижнего края. Вырезанная часть послужит хорошей дверцей для топочной камеры.

Для устойчивости конструкции, нужно приварить к ней три подножки, длина которых около 20–30 см. В качестве материала можно использовать стальные уголки.

Чтобы печь можно было удобно переносить, по бокам приварите к ней ручки.

Используйте металлическую пластину, чтобы закрывать отверстие в ступице диска на дне печки.

Вот так за несколько часов у вас получится отличная печь из автомобильных дисков, которая хорошо подойдет для приготовления любимых блюд.

Печь для гаража своими руками на дровах: правила безопасности

Сделанная своими руками буржуйка в гараж, в первую очередь должна быть безопасной. При ее пользовании необходимо соблюдать следующие правила:

пол и стены вокруг печи должны быть выполнены из огнеупорного материала: плитки, железа, штукатурки, кирпича. Стены допустимо обшить специальным гипсокартоном;
рядом с печью не должны находиться воспламеняющиеся предметы или вещества;
печь допустимо строить только из проверенных качественных материалов;
гараж должен быть оборудован системой вентиляции.

Дровяная печь для гаража своими руками — это соблюдение правил. Поэтому вентиляция гаража, оснащенного буржуйкой, крайне важна по двум причинам:

при недостатке кислорода огонь в печи будет гаснуть или гореть слабо;
избыток углекислого газа в помещении может стать причиной отравления или смерти.

Для отвода из гаража продуктов горения обязательно обустройство дымохода, но если в трубе возникнут проблемы вентиляция предотвратит возгорание гаража или отравление находящихся в нем людей.

Необходимый доступ свежего воздуха можно обеспечить, оставив небольшой (до 5 см.) зазор под воротами или сделав несколько вентиляционных отверстий под крышей.

Печка в гараж на дровах своими руками:

Выбор места

Лучше всего устанавливать буржуйку в углу стены, противоположной воротам. Тепло, исходящее из дальнего угла, прогреет помещение и сохранится в гараже даже при открытии ворот. Расстояние от стены до печи может быть около 0,5 м. если стены выполнены из кирпича, железа или любого негорючего материала. При деревянных стенах лучше отодвинуть печь на 1 м., а стены обложить кирпичом, плиткой или закрыть стальным фартуком.

Снизу под печь подкладывают железный лист толщиной около 1 см. или цементируют поверхность пола в радиусе 1-1,5 м. Благодаря этому случайно выпавшие из печи угольки или отлетевшие искры остынут, не вызвав пожара в гараже.

Повысить безопасность и увеличить теплоотдачу буржуйки помогут кирпичные стенки, выложенные по бокам и с торца печи. Медленно остывающий кирпич поддержит температуру в гараже несколько часов после окончания топки печи.

Самостоятельно обкладывать кирпичом можно только квадратную или прямоугольную печь. Неправильное обкладывание камнем цилиндрической буржуйки может привести к сокращению отдачи тепла в помещение и быстрому прогоранию металлических стенок печи. Увеличить теплоотдачу печи, изготовленной из части трубы, можно приварив к ее бокам металлические ребра.

Размеры буржуйки для гаража составляют:

высота 50 см. (корпус 30 см. и ножки 20см.);
ширина 30 см.;
длина 50 см.

При изготовлении буржуйки из металлической трубы, диаметр последней должен быть не менее 30 см. При любой форме печи минимальная толщина металла – 5 мм.

Печь в гараж на дровах своими руками — чертежи:

Запас топлива

Дрова – самое популярное топливо для печей, устанавливаемых в гараже. Они позволяют быстро прогреть помещение и стоят недорого (или заготавливаются самостоятельно, т.е. достаются бесплатно).

Для буржуйки подходят хорошо просушенные (лучше с выдержкой более года) дрова, напиленные по 25 см. и хранящиеся в проветриваемом месте с защитой от осадков. Идеально для хранения дров подойдет сарай, но складывать их под навесом тоже можно. При выборе топлива стоит учесть, что разная древесина дает неодинаковое количество тепла:

сосна, ель и лиственница быстро прогорают и дают мало тепла;
дуб, береза, акация, груша, яблоня, вишня и клен имеют большую плотность, медленнее горят и дают больше тепла.

Кроме того, при сжигании хвойных пород образуется много сажи, которая оседает на дымоходе и создает пожароопасную ситуацию. Не менее опасно сжигание березы – выделяющийся деготь смешивается с сажей и оседает трубах и на стенках топки.

Самый опасный способ топки – сжигание древесины хвойных пород или березы в тлеющем режиме. Смолы и деготь оседают на трубах и пропитывают кирпич, счистить их механическим путем невозможно.

Запасаться дровами желательно за год-два до использования. Доставку можно заказать через интернет или по объявлениям в местных газетах. Но запастись дровами можно бесплатно:

в лесных районах получить разрешение для вырубки деревьев на определенном участке (потребуется собрать документы и потратить время на посещение инстанций);
собрать в рощах, лесополосах и дворах сухие и поваленные ветром деревья и крупные ветки;
обратиться на ближайшую пилораму, где деревянные отходы сжигают или позволяют забрать желающим (возможно, понадобится небольшое вознаграждение работникам);
найти участок, где осуществляют вырубку леса мебельные комбинаты — на месте остаются ветви, верхушки и прикорневые части деревьев, которые можно пилить и забирать.

Буржуйка из дисков в качестве банной печи

Точно так же, используя старые колесные диски, можно изготовить привычную всем печь-буржуйку. Это отопительное устройство применяется для обогрева небольших помещений, сушки одежды или приготовления пищи.

Для создания конструкции можно взять большие диски от грузовой машины, например, КрАЗ-255Б.

В результате получится печное оборудование диаметром 50 см, высотой 140 см и с толщиной стенок 1 см. Этот агрегат можно использовать в качестве банной печи.

Для основания конструкции подойдут секции от старых отопительных батарей, укрепленные с верхней и нижней сторон металлическими листами толщиной 5-8 мм. В результате получится основа печи размером 0,6х0,6 м и высотой 0,4 м.

Внизу конструкции находится топочная камера с дверцей. Прежде чем установить корпус из дисков, в верхнем листе основания нужно вырезать отверстие.

Далее, алгоритм действий прост:

Два колесных диска установить друг на друга и сварить по всему периметру между собой. Нижнюю часть полученного корпуса прикрепить к основанию.
В нижнем диске вырезать отверстие, в которое следует вварить боковую трубу диаметром 0,2-0,3 м. В это приспособление позже можно будет закладывать камни для парилки. Если печь не используется в качестве банного оборудования, то труба будет выполнять функции топки. Тогда основание делается из цельного листа, а крепежная панель герметизируется.
Из верхнего диска по контуру отверстий для болтов вырезать и вытащить круг. Из листа стали толщиной 4-5 мм изготовить крышку, сделать в ней отверстие для дымохода и приварить к ободу верхнего колеса.
В приготовленный проем прикрепить трубу диаметром около 10 см.

В конце работы нелишним будет покрыть печь огнеупорной краской. Для этого ее нужно очистить от остатков старого вещества, предварительно прокалив печь на огне, и убрать все ненужное. Только после того, как конструкция полностью остынет, можно наносить слой черной термостойкой эмали.

Другой вариант изготовления печи из металлических кольцевых деталей для бани можете изучить здесь.

Правила пожарной безопасности при обустройстве самодельных печей

Соблюдение правил пожарной безопасности – важнейший аспект при эксплуатации и изготовлении самодельных печей. Это в равной степени относится и к печам заводского изготовления.

Поверхности печей имеют очень высокую температуру – это может вызвать возгорание легковоспламеняемых веществ. Что касается печей из дисков – они не имеют зольника, зола с частицами горячих углей может просыпаться через колосниковую решетку. Для их сбора необходимо установить емкость соответствующего диаметра, исключающего унос горячих частиц.

Немаловажный фактор – наличие дверцы топки. Закрытая дверца замедляет скорость сгорания топливной загрузки, предотвращает вылет горячих частиц, искр.

При строительстве банной печи из дисков или печи для сауны сгораемые строительные конструкции должны располагаться на безопасном расстоянии от раскаленных поверхностей, экранироваться слоем несгораемого материала. Несгораемый материал должен иметь низкий коэффициент теплопроводности. Расположение печи в саду, на даче не рекомендуется вблизи сгораемых конструкций и материалов.

Местом установки лучше выбрать свободное пространство без сильной ветровой нагрузки. Это исключит разнос искр в случае выпадения дров или падения печи. Нельзя сооружать печи из дисков для работы на отработанном масле или в режиме длительного горения. Свойства спецстали таковы, что полная герметизация сварным стыком может быть проверена лишь специальными методами и оборудованием неразрушающего контроля. Наличие негерметичности повлечет утечку высокотоксичных компонентов горящего масла или выброс дыма, угарного газа, опасных для здоровья человека.

Материалы и инструменты

Итак, разберемся, что нам потребуется для создания буржуйки из колесных дисков. Материалы нужны следующие:

диски от колес для легкового авто. Можно использовать и диски от колес грузовичков небольшой грузоподъемности. Если брать за основу диски от крупных машин, то печь получится слишком тяжелой и неудобной, да и герметичность стыков между дисками будет сохранить тяжелее;
арматура диаметром 14-24 мм;
лист металла от 5 мм;
стальной уголок для ручки;
краска, устойчивая к высоким температурам;
труба 10-15 см диаметром с толщиной металла не менее 5 мм.
