Бытовка своими руками - 3 варианта + инструкции!

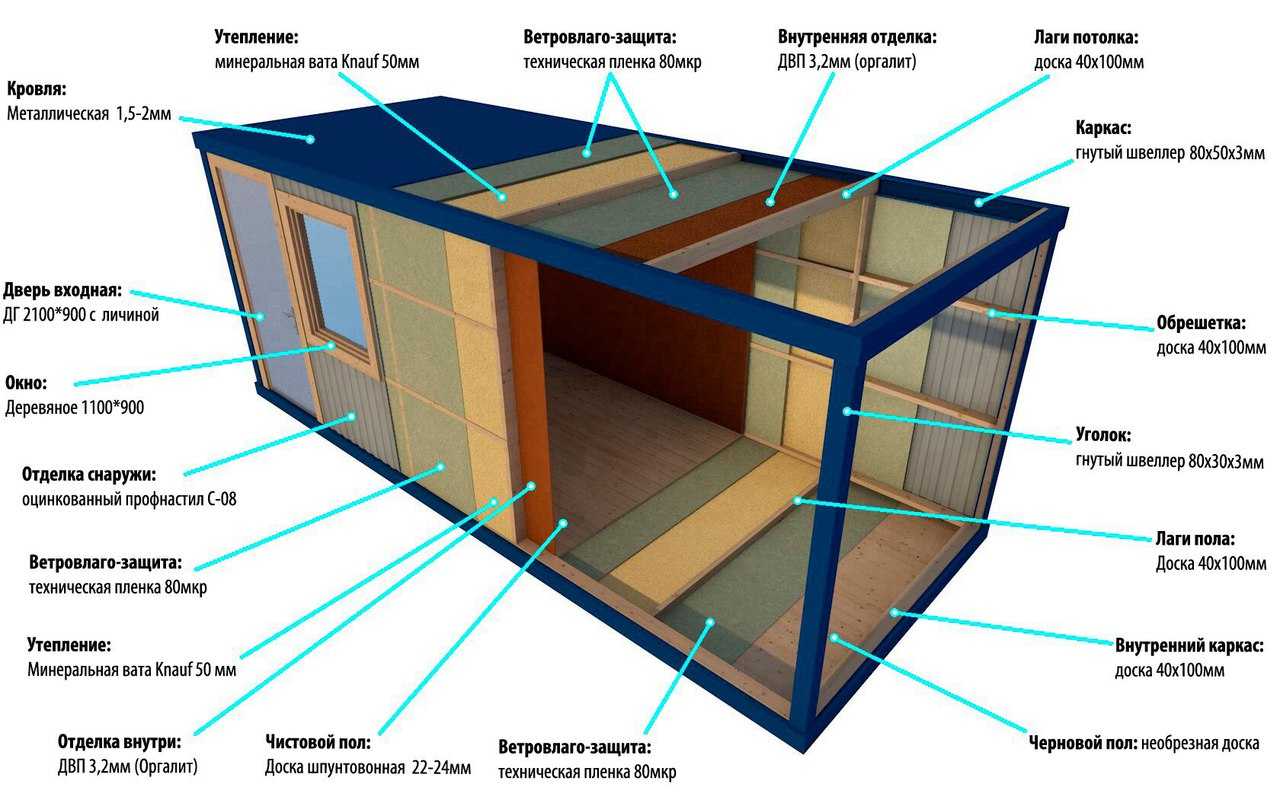

Каркасное сооружение, как один из видов бытовок

Существует несколько типов бытовок в зависимости от выбранного материала для строительства. Одним из наиболее выгодных вариантов выступает каркасная бытовка. Несущим элементом выступает каркас из деревянного бруса 50х50 мм, который будет отвечать за устойчивое положение сооружения, что повысит противостояние большим нагрузкам. Данный каркас будет определять контуры всего здания.

Стены с внутренней стороны бытовки можно отделать фанерой, ДВП или вагонкой, наружная часть стены отделывается при помощи вагонки. Именно в зависимости от выбранного материала для отделки стен и будет колебаться стоимость получившейся бытовки

Но важно также учитывать и тот факт, что фанера или ДВП являются не очень практичными стройматериалами. К примеру, во время усадки стены, сделанные из такого материала, могут просто деформироваться, а впоследствии эксплуатации, впитав в себя большое количество влаги, стройматериалы потеряют свою форму

Такая бытовка предполагает сооружение двойного пола и потолка

Невидимые ряды выполняются из черновых досок, а ряд облицовки изготавливается с использованием струганной доски. Свободные пространства, полученные у стен, потолка и пола заполняются гидроизоляцией, которая необходима для предотвращения внутреннего помещения от влаги

Такая бытовка предполагает сооружение двойного пола и потолка. Невидимые ряды выполняются из черновых досок, а ряд облицовки изготавливается с использованием струганной доски. Свободные пространства, полученные у стен, потолка и пола заполняются гидроизоляцией, которая необходима для предотвращения внутреннего помещения от влаги.

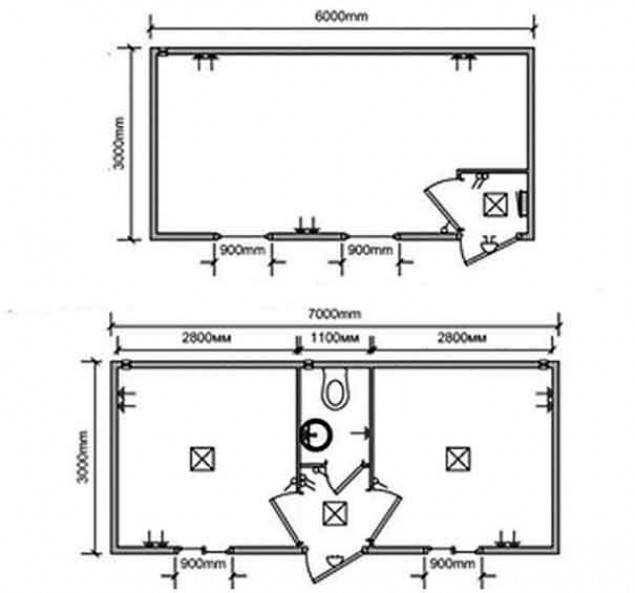

Схема бытовки.

Неплохим материалом для гидроизоляции служит целлофановая пленка или пергамин, а в качестве утеплителя можно использовать минеральную вату, отличающуюся хорошей тепло- и звукоизоляцией.

Каркасная бытовка самого простого типа выполняется без использования внутренних перегородок, в такой бытовке должно быть как можно меньше окон и дверей. Даже такой бюджетный вариант обойдется примерно в три раза дороже, чем щитовая бытовка, но ее качество будет намного выше и лучше, ведь каркасная бытовка получится намного прочнее благодаря прочному брусу, пароизоляции и прочим строительным материалам, используемым в работе.

Устройство фундамента

Любое строение требует обязательного наличия основания, которое равномерно распределяет нагрузки всей конструкции. Несмотря на то, что бытовка – это не капитальное строение, фундамент под нее необходим, тем более, что его устройство не отнимет много времени, а сооружение будет стоять надежно.

Так как верхний плодородный слой почвы снят, получается углубленная площадка. Далее монтаж фундамента осуществляется по следующей пошаговой инструкции:

На предварительно расчищенное место следует насыпать слой песка и тщательно его утрамбовать.
Далее площадка накрывается геотекстилем, и засыпается второй слой песка.
Равномерно расставляются шлакоблоки, которых под бытовку 6х3 необходимо 12 штук, и оборачиваются в рубероид. Блоки укладываются по 4 штуки в длину с обеих сторон, и один ряд размещается по центру.

Шлакоблоки будут выступать в качестве опор, поэтому необходимо выбрать материал без трещин, сколов и других повреждений.

Фундамент для бытовки

Фундамент необходим, чтобы установить сооружение на устойчивую основу, обеспечить защиту нижней части от осадков и повышенной влажности. Предварительно снование подготавливается — выравнивается, подсыпается щебнем или песком, уплотняется. Если грунт рыхлый, подготовка нужна более качественная. Верхний слой под каждую опорой нужно удалить на глубину 30 см, а затем насыпать слой щебня, гравия или песка толщиной 15-20 см, хорошо утрамбовать.

Самый распространенный материал — блоки из тяжелого бетона. Ячеистый бетон использовать не рекомендуется из-за невысокой прочности и большого водопоглощения. Блоки укладывают в 1 или несколько рядов в углах бытовки, через каждые 1,5-2 м по периметру и в местах опирания внутренних перегородок.

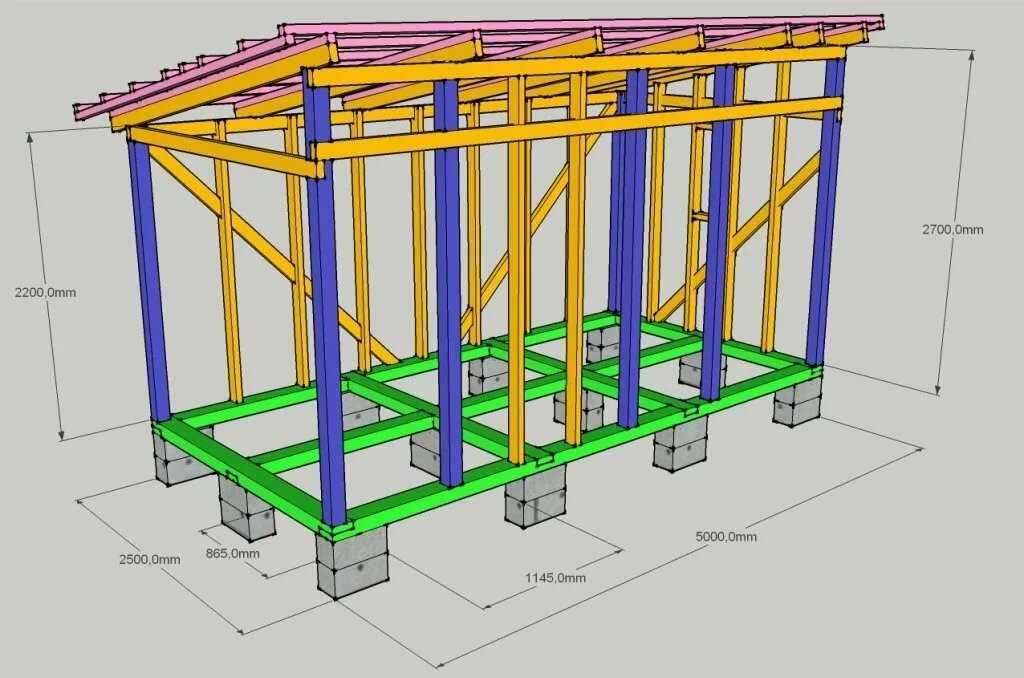

Строим бытовку быстро и дешево – нюансы каркасной технологии

Чтобы построить каркасную бытовку понадобятся следующие материалы:

брус 100х100 мм;
доски 35х100 мм;
минеральные маты толщиной 100 мм и плотностью 25–35 кг/м3;
пароизоляция;
ветро- влагоизоляция;
OSB;
материал для отделки – вагонка, блок-хаус или др.

Строительство стен начинаем с установки угловых стоек, которые выполняются из бруса 100х100 мм. Для их фиксации используйте уголки и саморезы, укрепите их раскосами. Убедившись в вертикальности всех стоек, соедините их верхней обвязкой, в качестве которой используйте доску 35х100 мм.

Затем можно установить промежуточные стойки, выполненные из досок. К верхней и нижней обвязке они крепятся при помощи металлических уголков. Чтобы придать конструкции жесткости, закрепите межу ними в шахматном порядке горизонтальные перемычки. Кроме того, горизонтальные планки из этих же досок установите над и под проемами.

Если крыша конструкции будет двускатной, уложите на каркас стен балки перекрытия. Так как практически никакую нагрузку балки нести не будут, можно использовать те же доски 30-100 мм. Установите их кромкой на обвязку и закрепите в таком положении при помощи уголков. Шаг досок можно сделать около 40 см.

Каркасная бытовка из бруса и досок

После этого можно приступать к утеплению и обшивке каркаса. Начинать лучше с крыши, но этот этап мы рассмотрим отдельно, а сейчас утеплим пол и стены. Теплоизоляция пола начинается с укладки чернового настила на балки-перекрытия. Так как несущую функцию он выполнять не будет, для этих целей можно использовать любые доски. Поверх чернового настила укладывается гидроизоляция, и затем устанавливаются лаги пола. Не забудьте выровнять лаги в горизонтальной плоскости.

Далее пространство лаг нужно заполнить теплоизоляционным материалом, для этого можно использовать как минвату, так и любой другой утеплитель. Поверхность лаг и теплоизоляции необходимо защитить от влаги еще одним слоем гидроизоляционной пленки. Затем можно выполнять монтаж дощатого настила.

Примерно так же утепляется и перекрытие потолка – утеплителем заполняется пространство между балками перекрытия или стропилами (если крыша односкатная). Чтобы зафиксировать плиты, можно зигзагообразно натянуть между балками проволоку или капроновый шнур. Затем снизу к балкам перекрытия степлером крепится пароизоляционная пленка. Поверх пароизоляции выполняется обрешетка из рейки 20х30 мм, к которой крепится вагонка или другой отделочный материал.

Одним из наиболее важных моментов каркасного строительства является утепление стен. От него зависит не только комфорт пребывания в помещении и энергоэкономность постройки, но и долговечность всего строения. Теплоизоляцию начинаем с монтажа пароизоляционной пленки, которая крепится на каркас с внутренней стороны стен. Предварительно на стойки желательно наклеить уплотнительную ленту, чтобы в последствии не произошло разгерметизации контура на участках крепления пленки к каркасу. Фиксация пароизоляции осуществляется с использованием степлера – скобы забиваются с шагом 100-150 мм.

Затем пространство каркаса надо заполнить минеральными матами. В процессе утепления соблюдайте одно главное правило – в стенах нигде не должно быть щелей. Если щели образовались, их нужно забить обрезками минваты, в противном случае образуются мостики холода. По завершению теплоизоляции каркаса закрепите с наружной стороны влаго- ветрозащиту. Монтаж мембраны осуществляется по описанной выше схеме.

Утепляем каркас минватой для создания наиболее комфортного микроклимата

Поверх ветрозащиты к каркасу крепится обрешетка. Как правило, рейки располагаются вертикально. Для крепления обрешетки используйте саморезы, вкручивая их с шагом 25 мм. Затем выполняется обшивка стен снаружи OSB. Плиты крепятся к обрешетке тоже саморезами. Чтобы заранее не раскраивать обшивку, дверные и оконные проемы можно вырезать электролобзиком по месту, т.е. после монтажа плит. Имейте в виду, что между плитами необходимо обеспечить деформационные швы толщиной 5 мм. Эти швы обязательно заполните строительным герметиком или монтажной пеной.

Далее надо отделать вагонкой, профнастилом, сайдингом или любым другим фасадным покрытием. Сразу же установите двери и окна. С внутренней стороны к каркасу крепится обрешетка так же, как и снаружи, после чего стены обшиваются вагонкой или даже гипсокартоном.

Требования к бытовкам

На крупных строящихся объектах временные помещения организуют в соответствии с ГОСТ 22853-86, ГОСТ 23274-84, ГОСТ 23345-84 и другие. Для строительства собственного дома таких строгих требований нет, но все-таки нужно соблюдать некоторые общие правила, а также технику безопасности:

Место под бытовку выбирать на небольшом возвышении или ровном участке, но не в низине или на склоне. При сильных дождях или таянии снега возможно подтопление, а подмытый фундамент провалится или сползет вниз.
Учитывать планировку участка, расположение центральных коммуникаций, возможность к ним подключиться.
Бытовка не должна стоять вплотную к складу быстро возгорающихся или взрывоопасных материалов, противопожарный разрыв — не менее 15 м.
Электропроводка прокладывается только в гофре или кабель-каналах.
Желательно иметь в бытовке углекислотный или порошковый огнетушитель. Первый более безопасный для окружающих, поскольку не создается высокое давления, второй — эффективен для тушения глубокого огня. Но применять его можно только из безопасной зоны в отсутствии людей.
Если в качестве утеплителя используются пенополистирол (пенопласт), вокруг оконных и дверных проемов нужно проложить огнеупорный уплотнитель из базальтовой ваты.

Соблюдение этих мер поможет пользоваться бытовкой долго и безопасно.

Пошаговое строительство бытовки

Для строительства самой простой бытовки можно взять за основу следующую пошаговую инструкцию, предложенную автором YouTube-канала САМоСТРОИТЕЛЬ:

Иллюстрация	Описание действия
	В качестве основания автор использовал бетонные блоки. Он укладывал их в ямы, утрамбованные и наполненные песком. Затем блоки выравнивались по уровню относительно того, что находился ниже всех.
	Далее следует обвязка из бруса. Брус обработан антисептиком. Автор сам признался, что сделал серьёзную ошибку – не укрыл блоки рубероидом. Потом ему пришлось исправлять это упущение, поднимая домкратом всю конструкцию.
	Лаги для пола укрываются гидроизоляционной плёнкой снизу – это сохранит их от гниения.
	Пол застилается черновой доской. Каркас стен можно собирать в горизонтальном положении, прямо на полу – это удобно, а потом поднимать и крепить их в вертикальном положении.
	Для фиксации стоек на каркасе применяются укосины. Впрочем, по мнению пользователей, они необязательны, так как щитовая обшивка сама по себе отлично держит геометрию.
	Перед обшивкой каркас укрывают гидроизоляцией. Полотна должны располагаться так, чтобы конденсат стекал вниз, не попадая в складки.
	Односкатная крыша также укрывается сначала пароизоляцией, а затем профнастилом.

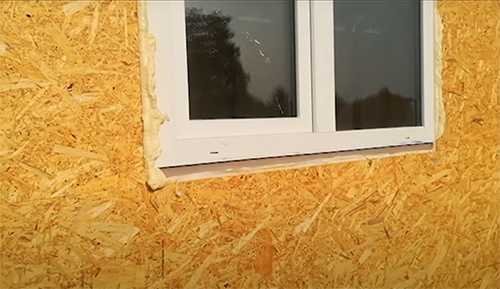

	Установка дверей и окон – дело несложное, коробки монтируются и запениваются монтажной пеной.
	Основание бытовки готово, остаётся только смонтировать утеплитель, выполнить внутреннюю обшивку и установить инженерные системы.

Как обустроить бытовку внутри

Независимо от того, строится бытовка для себя или под размещение строителей, важно позаботиться о создании хотя бы минимального комфорта, для чего требуется канализация, водоснабжение и отопление, электричество. Если на вашем участке эти коммуникации есть, их останется только подвести

Если же вы строитесь в чистом поле, то придется столкнуться с определенными сложностями. В любом случае следует учитывать такие рекомендации:

отопление. Отапливать бытовку можно электричеством либо дровами. Для первого варианта понадобятся конвекторы или им подобные обогреватели, для второго – подойдет печь-булерьян. В последнем случае придется позаботиться о защите дерева вблизи печи от возгорания листами металла, а также выполнить изоляцию дымоходной трубы посредством базальтового волокна;
воду и канализацию прокладывают под землей, предварительно выкопав траншеи;
для подводки электричества на стене снаружи крепят кронштейн, после чего провод заводят внутрь бытовки. На входе ставят УЗО, затем щит с автоматами.

После рассмотрения чертежей, подробной инструкции с фото и видео, списка стройматериалов, а также пошагового процесса, как сделать бытовку своими руками, собрать такое сооружения будет под силу каждому. Применяя доступные материалы и занимаясь самостоятельным строительством, можно не только сэкономить, но и сделать вагончик комфортным, что позволит расслабиться и отдохнуть после тяжелых строительных работ.

Бытовки из древесины

Деревянные каркасы модулей собирают из оцилиндрованного бревна или бруса и обшивают с снаружи фанерой или вагонкой. Внутренняя отделка может быть выполнена из этих же материалов, а так же фанерой, ДСП или ДВП. В отличие от металлических домиков деревянные бытовки намного легче и теплее. Для их установки не требуется устройство мощного бетонного фундамента.

Приобретение или изготовление деревянной бытовки будет целесообразным, если ее планируется эксплуатировать не более одного года. После этого она может быть использована в другом качестве. Средняя цена такой бытовки будет примерно 60000 рублей, аренда обойдется в разы дешевле.

Сборка конструкции

Щитовые бытовки это самые недорогие, но и недолговечные модули. Сборка каркаса выполняется из деревянного бруса сечением не более 100 мм. Работа выполняется всего из нескольких этапов. Ниже привереды фото каждого из них, которые не сложно сделать своими руками.

Сборка основания, установка его на бетонные блоки. Между брусом и блоками обязательно прокладывается гидроизоляция. Это может быть как рубероид так и пленка.

Установка вертикальных стоек каркаса. Соединяются элементы с помощью саморезом и металлических монтажных уголков. Вертикальность и горизонтальность деталей проверяется по уровню.

Сборка каркаса, монтаж окон и дверного блока. Все детали соединяются саморезими и уголками. Косые распорки придают каркасу дополнительную жесткость.

Обшивка наружных стен, может использоваться деревянная вагонка или ПВХ панели. Обязательно использовать гидробарьер.

Внешняя обшивка из вагонки, тонкой доски или фанеры. В качестве утеплителя применяется стекловата или пенопласт с малой плотностью.

Пол выстилается доской 20-25 мм и недорогим напольным покрытием. Стены и потолок обшиваются фанерой, ДВП или МДФ. В качестве кровельного покрытия используют оцинкованное железо. Кровля может быть односкатной или двухскатной.

Утепление каркаса

Для проживания в холодное время года домики утепляют. Делать это можно несколькими способами и различными материалами, более подробно об этом можно прочитать здесь.

Домики из бруса, преимущества и недостатки

Использование деревянного бруса для сборки конструктивных элементов бытовки целесообразно на даче или в качестве хозяйственных построек типа гостевого домика, бани или кладовой. Брус обойдется дороже, но это полностью оправдано повешенной прочностью сооружения. В результате вы сможете пользоваться таким домиком много лет без необходимости проведения периодических ремонтов и восстановления элементов.

Брус является экологически чистым материалом, а само сооружение имеет красивый внешний вид и не требует внутренних отделочных работ. Для уплотнения швов применяется пакля или льняной ватин. Двери и оконные блоки в большинстве случаев деревянные. Это позволяет выдержать единый стиль и существенно упростить выполнение монтажа.

Необходимые материалы (смета)

Для возведения небольшой бытовки размерами в плане 6х2,4 метра и высотой 2,4 метра вам потребуется купить:

Влагостойкую фанеру размером 1,22х2,44 толщиной 1,2см (5 листов по 920 руб.) – 4600 рублей.
Обрезную доску шириной 0,15 толщиной 0,05 (8 досок длиной 6 м по 300 руб.) – 2400 рублей.
Брус 50Х50 см длиной 3 метра (50 шт. по 65 руб.) – 3250 рублей.
Необрезную доску шириной 250 мм (всего 0,8 м.куб. по 3600 руб.) – 2880 рублей.
Цементно-песчаный блок размером 40х20х20 (6 шт. по 60 руб.) – 360 рублей.
Блок оконный размером 600х600 мм (2 шт. по 585 руб.) – 1170 рублей.
Рубероид РПП-300 по 15 м.кв. в рулоне (2 рулона по 260 руб.) – 520 рублей.
Ориентировано-стружечные плиты (OSB) размером 1,22х2,44 м толщиной 0,9 см (14 плит по 605 руб.) – 8470 рублей.
Филёнчатую дверь ДГ-7 производства г. Александров – 2050 рублей.
Обрезную доску 0,05х0,10х6 м (6 шт. по 200 руб.) – 1200 рублей.
Утеплитель марки «Хитрок», плита толщиной 5 см площадью 5,4 м.кв. (3 плиты по 480 руб.) – 1440 рублей.
Полиэтиленовую плёнку толщиной 0,1 мм и шириной 3 м (10 м по 30 руб. за метр) – 300 рублей.
Доставка материалов автомобилем газель – 3000 рублей.
Доски второго сорта для обрешётки – 450 рублей.
Профнастил С20 3х1,015х1,15 м (6 листов по 650 руб.) – 3900 рублей.
Утеплитель «Изобел» толщиной 5 см площадью 6 м.кв. (3 листа по 480 руб.) – 1440 рублей.
Оргалит 2,75х1,22 (6 листов по 200 руб.) – 1200 рублей.
Защитное покрытие для древесины «Снеж» 9 литров – 1880 рублей.

В итоге строительная бытовка вам обойдётся в 40510 рублей без учёта мелких расходных материалов (гвоздей, шурупов и т.п.).

№1. Для чего нужна дачная бытовка?

Когда дачный участок приобретен, счастливый новоиспеченный владелец начинает строить планы, какой дом возвести, что посадить на грядках, и где расположить зону отдыха

В грезах об уютном дачном будущем важно не забыть, что строительство – зачастую длительный процесс, который может затянуться по зависящим и не зависящим от вас факторам. Все это время, приезжая на участок для выполнения строительных работ, вам необходимо будет где-то ночевать, готовить еду и складывать инструменты. Вариантов решения подобной проблемы может быть несколько, но наилучший – это взять бытовку

Вариантов решения подобной проблемы может быть несколько, но наилучший – это взять бытовку.

Дачные бытовки изготавливаются из различных материалов и в разных размерах, могут иметь внутренние перегородки или обходиться без них. Это мобильные строения, которые производятся в заводских условиях, а потом транспортируются на участок для последующего монтажа. При желании по окончанию строительства бытовку можно запросто убрать с участка, переместить или даже продать. Разумнее всего сразу расположить строение так, чтобы в будущем оно из подсобного временного помещения превратилось в важный элемент дачного участка.

Если во время возведения основного дома, бытовку используют для ночлега и хранения инструментов, то потом в ней можно организовать летнюю кухню, гостевой домик, душ, баню или же просто складировать там весь садовый инвентарь. Вы можете превратить бытовку в курятник или любое другое помещение.

Дачные бытовки покорили отечественные просторы низкой ценой и мобильностью, а от момента заказа до доставки и установки проходит минимум времени. Устойчивость, теплоизоляция и аккуратный внешний вид – это те качества, которые позволяют использовать бытовку в будущем. Для постоянного проживания такие конструкции, конечно же, не годятся. Несмотря на то, что в конструкции стен есть теплоизоляционный материал, зимой при отрицательных температурах помещение быстро промерзнет, а для поддержания там комфортной температуры придется постоянно держать обогреватель включенным.

Кроме дачных, есть еще строительные бытовки, бани-бытовки, бытовки-посты охраны и сантехнические бытовки.

Пошаговое строительство бытовки

Возведение постройки выполняется в несколько этапов. Разберемся, как сделать бытовку своими руками по чертежам, следуя подробной инструкции с фото и видео.

Фундамент

Бытовки часто выполняют из дерева. Поэтому рассмотрим строительство на примере такой конструкции. Деревянное сооружение имеет небольшой вес, поэтому капитальный фундамент под него не нужен. В качестве такового подойдут бетонные блоки, которые устанавливают на одном уровне.

Блоки необходимо располагать с шагом 1,5 м.

Для времянок из металла, имеющих больший вес, строят мелкозаглубленный фундамент столбчатого типа с использованием блоков, опирающихся на песчаную подушку. На таком фундаменте сооружение простоит несколько лет, после чего начнут появляться перекосы из-за просадки. Если постройка будет эксплуатироваться продолжительный период, то стоит задуматься о фундаменте столбчатого типа из кирпича с гидроизоляцией.

Сборка каркаса

Когда фундамент будет готов, можно приступать к строительству каркаса. Для этого, используя брус, выполняют нижнюю обвязку, после чего возводят стены. Данный этап состоит из следующих шагов:

Дерево обрабатывают с помощью антисептических веществ. Фундаментные столбы накрывают рубероидом для обеспечения гидроизоляции.
Торцы бруса обрабатывают для соединения в полдерева. Затем брус помещают на фундамент и соединяют гвоздями, при этом соблюдая угол в 90°.
Выпиливают 2 паза по центру коротких балок и крепят средний брус.

Затем приступают к устройству половых лаг, для чего монтируют доски, поставленные ребром с шагом 50 или 60 см, что определяется шириной выбранной теплоизоляции.

С боковых сторон к ним прибивают бруски, куда укладывают доски чернового пола и теплоизоляцию с гидробарьером.

Когда будет уложен слой теплоизоляции, поверх лаг расстилают пароизоляцию согласно схеме, после чего монтируют доски чистового пола.

Стены бытовки из дерева собирают на полу. Для этого сколачивают каркас одной из продольных стен с необходимыми элементами для оконных и дверных проемов, устанавливают укосины. Закончив первую стену, можно сразу же приступать к сборке второй, а после — боковых.

Каркасы поднимают по очереди, устанавливая их вертикально и скрепляя друг с другом.

Чтобы сделать крышу под уклоном, одну продольную стенку делают выше другой на 50-60 см.

При использовании для каркаса металлических труб, их сваривают вертикально по месту, соблюдая угол 90° и не забывая своевременно приваривать элементы жесткости.

Монтаж кровли

Для перекрытия постройки устанавливают стропила из досок на ребро. Монтаж балок ведут непосредственно над стойками каркаса с тем же шагом. Чтобы избежать выпиливания пазов для стропил, можно задействовать специальные уголки. Поверх стропил укладывают и прибивают доски обрешетки. Можно поступить и по-другому: сверху стропила перекрыть листами OSB. Чтобы обеспечить свес кровли, стропила должны выходить за бытовку минимум на 150 мм. В завершении строительства их торцы зашивают досками.

Часто для покрытия вагончиков используют ондулин, который монтируют на предварительно уложенный слой ветрозащиты. Защитную пленку настилают снизу вверх с напуском в 100 мм. Для фиксации используют строительный степлер. Ондулин или другой кровельный материал фиксируют соответствующим крепежом.

Утепление и отделка

Готовые бытовки, как правило, не очень высокого качества. Поэтому и утепление у них посредственное. При самостоятельном строительстве для создания комфортных условий постройку обшивают по той же технологии, что и каркасные дома. Отделка проводится следующим образом:

Снаружи растягивают и фиксируют ветрозащиту, после чего монтируют листы OSB. Поверх них крепят отделочный материал.
Между вертикальными брусьями помещают плиты утеплителя. Для этих целей рекомендуется использовать базальтовую вату. Изнутри теплоизоляцию закрывают пароизоляционным материалом, прибивая его рейками к стойкам.
Внутри бытовку обшивают OSB либо фанерой с последующим креплением отделочных материалов (обои, ПВХ панели, вагонка).

Потолки утепляют и отделывают аналогичным образом, но теплоизоляцию желательно применить большей толщины.

Когда отделка будет завершена, устанавливают окна и двери, крепят отливы и систему водостока. Под свесами кровли закрепляют элементы, которыми будут закрываться стыки отделки.

Утепление пола и крыши

Прибить по низу лаг черепные бруски сечением 50х50 мм. На них уложить доски или ОСП и закрепить.

В полученные «гнезда» установить пенополистирол толщиной не менее 50 мм, а для зимнего использования 100 мм, щели заполнить пеной. Если применяется минеральная вата, «пирог» пола выглядит следующим образом (начиная снизу):

доска наружной обшивки;
гидроизоляция;
утеплитель;

пароизоляция;
воздушный зазор не менее 30 мм;
доска чистового пола.

Зазор обеспечивает вентиляцию и предупреждает увлажнение базальтовой ваты, снижение ее теплоизоляционных качества. Утепление крыши пенополистиролом проводится похожим образом. Плиты закрепляют между стропилами, снизу обшивают потолок доской или ОСП.

Основа

Важно правильно подойти к вопросу габаритов постройки, который зависит от выполняемых задач. Если вам нужно место, где можно будет хранить инвентарь – для этого не нужны большие размеры бытовки

Когда вы планируете дальнейшее превращение её в летний домик – тут стоит правильно задать габариты.

На размеченной площади, снимите слой грунта, толщиной в 20 сантиметров. Уберите камни и застелите землю при помощи влагостойкого материала, вроде геотекстиля. Насыпайте и трамбуйте песок, слоем примерно в 10 сантиметров.

Покупаем и ставим кондиционер
Мельница своими руками — лучшие идеи и инструкции по постройке декоративных мельниц в саду и на участке (105 фото)
Мотоблок своими руками — как сделать простой и надежный самодельный мотоблок для хозяйства (105 фото)

Из каких элементов состоит вагон

На этапе планирования решается вопрос о функциональности бытовки. Именно от этого параметра зависит чертеж и общая схема. Если площадь предполагает временное жилье, сюда обязательно включают три отдельные комнаты:

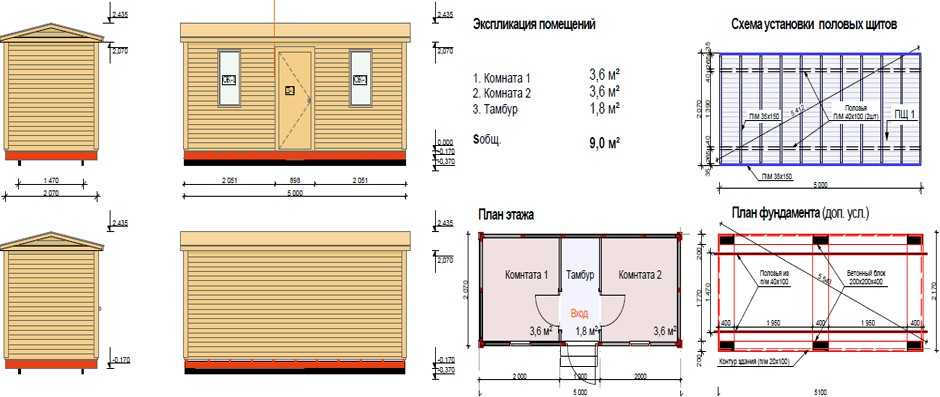

Чертеж устройства конструкции строительного вагончика

санузел;
спальню;
кухню.

При желании все три комнаты могут быть объединены в одну, и разделяться обычными межкомнатными ширмами

Также обращают внимание на мобильность сооружения. Если есть нужда его перемещения и постановки на колеса, то в проект добавляют еще один чертеж: разметка днища и его крепление к стенам

К отдельным элементам относят окна и двери, а также систему вентиляции, без которой сложно обойтись в столь замкнутом пространстве.

Сам по себе вагон может быть как маленьким, так и большим, предоставляя жилье максимум 5–8 людям одновременно. При присоединении колес бытовка может стать великолепным домом на колесах, благодаря которому можно путешествовать по миру вместе со своим жилищем.

Строим деревянную бытовку

Деревянная бытовка

Приступаем к строительству каркаса нашей бытовки. Сначала укладываем деревянный брус по периметру будущего строения, а также по его центру для дополнительного упрочнения конструкции.

Нижняя обвязка

Крепление нижней обвязки

Нижняя обвязка

Способы соединения брусьев по углам

Лаги

Соединяем противоположные стороны бруса. Для этого скрепляем лаги с брусом нижней обвязки. Соединять можно любым подходящим способом. Хорошо зарекомендовали себя соединения по методу шип-паз, с помощью металлических уголков и анкеров. Мы предварительно сделали выборки для соединения элементов и дополнительно упрочнили места скреплений гвоздями.

Монтируем вертикальные угловые и промежуточные стойки. Промежуточные опоры устанавливаем с метровым шагом. Для этого используем брус сечением 15х15 мм. Не забываем оставить проем для двери. Для надежного соединения элементов каркаса используем металлические уголки и саморезы. На этом же этапе устанавливаем опорные столбы для будущего крыльца, если его наличие предусмотрено конструкцией бытовки.

Угловые опорные стойки

Варианты крепления вертикальных стоек

Монтируем брус верхней обвязки. Опорные стойки нашей бытовки имеют разную высоту, поэтому работаем следующим образом: сначала укладываем брус по верхушкам более высоких опор, после связываем низкие стойки и устанавливаем перпендикулярно по отношению к ним боковые поперечины. Соединения выполняем по уже знакомому методу с выборками и гвоздями.

Верхняя обвязка

Укладка балок перекрытия

В результате наш каркас будет разделен на ряд прямоугольных секций. Для упрочнения конструкции соединяем противоположные нижний и верхний угол каждой такой секции укосинами из досок.

Крепим стропильные балки к верхней обрешетке крыши. Используем максимально ровные доски, чтобы в будущем было проще делать обрешетку. Стропила монтируем с шагом порядка 500-600 мм

Уделяем особое внимание прочности соединений на балках кровельного перекрытия

Стропильные балки

Стропила односкатной крыши

Стропила

Шаг стропил

Крышу сооружаем так, чтобы она немного выступала за границы каркаса. Это позволит нам обустроить на тыльной стороне бытовки основание для водоотвода, а на фасадной части смонтировать козырек.

Крыша из ондулина

Ондулин инструкция по монтажу

Материал для финишного покрытия кровли выбираем на свое усмотрение. К примеру, хорошо подойдет ондулин. Его укладываем с нахлестом, начиная с нижней части ската. Перед укладкой ондулина следует выложить сплошную обрешетку из досок и прикрепить поверх них гидроизоляционную пленку. Вместо ондулина можете использовать шифер или другой материал на ваш выбор.

Бытовка из строительного вагончика

Бытовки на колесах

Не хочется возиться со сборкой каркаса и прочими сопутствующими мероприятиями? Можете купить готовый вагончик и оборудовать его под бытовку. Такие вагончики даже не нуждаются в собственном фундаменте – нужно лишь тщательно выровнять площадку и установить контейнер (вагончик).

Если вы оборудуете под бытовку бывший в употреблении вагончик, внимательно изучите его состояние. Зачистите следы ржавчины, замените сильно поврежденные элементы обшивки аналогичными, наварите на сквозные отверстия заплатки, покройте металл специальной грунтовкой и покрасьте.

Установленная конструкция обязательно утепляется. Остальное обустройство остается на усмотрение владельца. Эти моменты будут отдельно рассмотрены далее.

Также вы можете купить вагончик на колесах. Вариант мобильный и очень удобный в эксплуатации. После выполнения всех мероприятий по обустройству такого вагончика, он устанавливается на раму от прицепа.
