Как подключить бойлер к водопроводу

Проточники малой мощности

Однако главное преимущество таких маломощных проточников (до 3,5кВт) в том, что их можно подключать в обычную 16А розетку.

Подойдет даже та, куда вы включаете стиральную машинку.

Все что выше – требует отдельной проводки со щитовой

При этом обратите внимание, большинство моделей на 5,5кВт-6,5кВт имеют на панели два переключателя, которые запускают устройство в трех режимах:. минимальном — 2,2-3,0кВт

минимальном — 2,2-3,0кВт

среднем – 3,3-3,5кВт

максимальном – 5,5-6,5кВт (температура нагрева в летний период 43С)

Для временного использования вполне приемлемо подключить прибор через вилку с розеткой на средних значениях мощности. Но полноценной горячей воды в этом случае не ожидайте.

Особенно зимой, когда вода в трубах и так холодная (+5С).

Ванную даже при мощности 6,5кВт точно не набрать, да и под “электрический душик” не каждый рискнет встать. Не говоря уже про посадку напряжения.

Тем не менее, из-за простоты подключения многих такой вариант вполне устраивает. Это гораздо удобнее тех самоделок, к которым вынуждены порой прибегать жильцы многоэтажек.

Давайте подробнее рассмотрим все этапы подключения проточника в двух вариациях:

на отдельную точку

на весь дом или квартиру

Изучим как эл.монтажные работы (выбора кабеля, УЗО, автомата), так и сантехнические.

Подключение бойлера к электропитанию

Для работы электрического бойлера потребуется отдельное электропитание в 220 Вольт идущее от квартирного электрощита.

Бойлер обязательно должен быть заземлен. Поэтому для электропитания нужно использовать трехжильный кабель. Кабель должен быть с медными жилами, в двойной изоляции,например ВВГнг. Сечение кабеля рассчитывается в зависимости от мощности бойлера. (О расчете сечения кабеля читать ТУТ)

Одну из жил кабеля (обычно желто-зеленую) нужно использовать для заземления бойлера. Заземляющий провод должен идти, не прерываясь от заземляющей шины в квартирном электрощите (если щит установлен в квартире) или от корпуса этажного электрощита к заземляющей клемме розетки для бойлера.

Нельзя использовать для заземления бойлера металлические конструкции, которые могут встретиться в санузле, а также водопроводные трубы.

Как правило, бойлер подключается через электрическую розетку. Нельзя устанавливать розетку вблизи открытой воды (Читайте подробно о зонах электробезопасности в ванной).

Электропитание бойлера должно быть выделено в отдельную группу. Для защиты линии электропитания бойлера нужно установить двухполюсной автомат защиты с номиналом, рассчитанным по мощности бойлера. (Как рассчитать номинал автомата защиты читать ТУТ)

Также, обязательно, нужно обезопасить электропитание бойлера для человека. Для этого нужно в линию электропитания бойлера установить отдельное устройство защитного отключения (УЗО).

УЗО бойлера устанавливается после автомата защиты для бойлера, номинал УЗО должен быть на шаг меньше номинала автомата защиты.

Вместо защитной пары, автомат защиты плюс УЗО, можно установить один объединяющий дифференциальный автомат защиты.

Розетка для бойлера должна иметь степень защиты корпуса не менее IP 44 .Устанавливать розетку нужно выше мест соединения водопроводных труб и на расстоянии от бойлера не менее 40-50 см.

Корпус бойлера должен быть не только заземлен, но и подключен к дополнительной системе уравнивания потенциалов (ДУП) квартиры.

Электрический кабель для питания бойлера должен быть замурован в стене либо проложен открыто в трубах или гофре не распространяющей горение. Расстояние от открыто проложенного кабеля до труб горячего водоснабжения должно быть не менее 50 см.

Теперь разберем, как подключить бойлер к водопроводной сети.

Допускаемые ошибки

Перечень распространенных ошибок, допускаемых мастерами при монтаже водонагревательного бака, выглядит следующим образом:

1. кабель от устройства уложен без заземления или находится рядом с горячими поверхностями;
2. установка в санузле сделана без заземления, это опасно для человека, есть риск удара током;
3. порядок подключения к системе горячего и холодного водоснабжения нарушен;
4. не соблюдается уровень, бак стоит или висит неровно;
5. напряжение в сети потребителя больше или меньше, чем указанное в инструкции к баку.

Любая из перечисленных ошибок может стать причиной последствий. Особенно опасно неправильное подключение к электрической сети. Поэтому перед тем как включить водонагреватель, правильно еще раз проверить точность выполнения работ. Если ошибки допущены не были, включение разрешено.

Перед тем как выполнить подключение водонагревателя к системе централизованного водоснабжения нужно внимательно рассмотреть рекомендуемую схему. Нужно учитывать рекомендации по определению места для устройства. Размещать его можно в кухне, ванной комнате и туалете, но потребитель должен учитывать нюансы эксплуатации. Перед первым включением прибора в сеть нужно убедиться в правильности подключения всех элементов системы.

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

• По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м2. Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
• Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

• Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
• Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
• При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
• При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм2) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
• Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

Рис. 15 Подключение типового бойлера к электрической сети

Главное условие правильного подключения накопительного водонагревателя к водопроводу – установка в линию подачи холодной воды как можно ближе ко входному патрубку предохранительного клапана сброса давления, обеспечивающего безопасность пользования системой при возникновении аварийных ситуаций. В системах с бойлерами косвенного нагрева для компенсации чрезмерного давления нередко устанавливают типовую группу безопасности из трех приборов, в обвязке агрегатов большого объема используют расширительный бак.

Схемы подключения различных видов бойлеров

Есть разные виды бойлеров, к примеру приборы косвенного нагрева могут работать с любым источником горячей воды. Для них подходит любой твердотопливный водогрейный котел (на угле, дровах), можно подключить к электрическому, двухконтурному или одноконтурному газовому котлу или работающему на жидком топливе. Надо знать, что эффективность работы системы напрямую зависит от мощности котла, которая должна быть достаточной. Чтобы устройство хорошо выполняло свою работу, надо понимать, как подключить бойлер, в точности соблюдать схему его подсоединения к водопроводу.

Подключение накопительного водонагревателя к водопроводу — схема

В основном в инструкции производители к своей технике прилагают схему, следуя которой устройство подключают. Ее обязательно изучают, потому что могут быть определенные отклонения от общепринятого варианта.

Перед тем как присоединять водонагреватель к водопроводу подготавливают инструменты и материалы, которые могут отличаться в зависимости от модели и типа оборудования. Есть стандартный набор:

• рулетка и уровень;
• перфоратор и насадки;
• щипцы и кусачки;
• разводной и гаечный ключи;
• тройники и запорная арматура;
• трубы для горячего водовода;
• фитинги для соединения с водопроводной системой;
• ФУМ-лента, льняная нить, специальная паста для герметизации соединений;
• гибкие соединительные шланги;
• 2-3 запорных крана.

Для подачи воды в бойлер в подходящем месте делают врезку тройника. На подающем трубопроводе в обязательном порядке для безопасности устанавливают 1 либо несколько специальных клапанов. В сеть местного домашнего горячего водоснабжения через тройник к проходящей трубе врезают выводной трубопровод подогретой воды, лучше всего сделать к коллектору. При подключении квартиры к централизованному горячему водоснабжению необходимо поставить кран. Он в случае необходимости будет отсекать внутреннюю сеть от общей.

Схема подключения накопительного водонагревателя

Многие специалисты дополняют эту схему. Например, по холодному и горячему патрубку ставят тройники с кранами. При проведении ремонта или профилактики воду с бака легче сливать. Устанавливают водяной редуктор, который выровняет скачки давления, нередко случающиеся в сети холодного водоснабжения. Также он предохранит технику от гидравлических ударов.

Схему подключения дополняют смесительным термостатическим клапаном. В задачу терморегулятора (термостатата) входит обеспечение в системе снабжения горячей водой определенной температуры, которая была установлена предварительно. Для этого врезают в холодном трубопроводе еще тройник. В клапане-термостате до нужной температуры перемешивается горячая и холодная вода. От материала и месторасположения трубы зависят варианты решения.

Установка и подключение проточных водонагревателей

Есть стационарные модели проточного типа, которые состоят из корпуса и проточного нагревателя. Их монтируют на стену. Они обеспечивают горячей водой несколько точек, к примеру, раковину и душевую кабину. Вода быстро нагревается, подается в смеситель. Чтобы снизить потери тепла при перемещении по трубам, прибор размещают рядом с водозаборными точками. Оборудование выделяется компактностью, поэтому можно поставить прямо под раковиной в ванной или на кухне.

Перед тем как подключать водонагреватель проточного типа надо понимать, что он создает существенную нагрузку на электросеть. Техника рассчитана на потребление электричества свыше 3 кВт. Ее устанавливают при наличии в доме трехфазной сети. Проводят отдельную линию. Из инструментов и материалов понадобятся:

• перфоратор с оснасткой или дрель-шуруповерт;
• обжимной инструмент (стриппер) и плоскогубцы;
• рожковые и разводной ключи;
• отвертка и молоток;
• устройство защитного отключения с подходящими характеристиками;
• металлопластиковая труба;
• тройник;
• ФУМ-лента;
• розетка с заземлением.

Для установки необходимо подобрать ровное место в ванной комнате или на кухне, отметить места для отверстий под крепежи. Если привесить водонагреватель на кривую стену, вода будет подаваться неравномерно, прибор начнет неправильно работать, может повредится тэн.

Перфоратором или дрелью проделывают отверстия. Монтируют крепления, которые в основном поставляют с бойлером. В проточное устройство не ставят спускной клапан давления, так как оно не перегревается. В трубопровод, по которому подается холодная вода, устанавливают шаровой запорный кран и фильтры грубой очистки от песка. На входе ставят кран, чтобы настраивать температуру.

Нельзя самому подсоединять проточный водонагреватель к электрической сети без наличия соответствующих знаний, опыта и умения. Работы должен выполнять профессионал.

Как подключить бойлер, схема подключения бойлера через электрическую розетку

Промышленные модели небольших мощностей до 1,5÷2 киловатт создаются, как правило, для такого подключения. При этом способе длительную безопасную работу обеспечивают:

Особенности подключения бойлера к электрической сети через розетку

Силовые контакты разъемного коммутационного аппарата рассчитываются на определенный вид нагрузки, например, 6, 10 или 16 ампер. Ее величина указывается на корпусе. Если розетка будет меньшей мощности, то возникает перегрев и разрушение контактов. По этой причине нельзя подключать бойлер к случайной, не соответствующей его нагрузке розетке.

Еще одним требованием безопасной эксплуатации подобной схемы является необходимость наличия в ней автоматического выключателя, посредством которого можно разрывать цепь питания ТЭН под нагрузкой. Контакты розетки и вилки не предназначены для гашения электрической дуги, возникающей в этом случае.

Состояние электропроводки

Провода бытовой сети, соединяющие розетку для бойлера с квартирным щитком, будут полностью воспринимать нагрузку ТЭНа. Они не должны перегреваться. Их материал и толщину следует правильно учитывать, иначе может возникнуть пожар.

К розетке с алюминиевой проводкой ТЭН подключать нельзя, как и к медной, тоньше чем 2,5 мм кв. Лучше использовать сечение 4 или 6 квадрат. Его необходимо предварительно рассчитать по тепловыделению и проанализировать по способам монтажа.

Защитные устройства

Бойлер создается для работы при номинальных характеристиках электрической сети с учетом возникновения в ней случайных неисправностей. Для предотвращения аварий в его конструкцию вводят защиты от:

Если такие защиты производитель оборудования не предусмотрел во внутренней конструкции, то их следует монтировать в квартирном щитке.

Аварийный режим с превышением давления внутри бойлера

Обязательным условием безопасности является наличие устройства, предотвращающего закипание воды и выделение из нее растворенных газов, ибо при этом процессе создается повышенное давление, которое может разорвать корпус.

Подобная ситуация может возникнуть:

Для предотвращения подобной аварии используют вторую ступень защиты, настроенную на более высокую уставку температуры, чем для рабочего режима. Ее величина выбирается близкой к точке закипания, а отключение осуществляется другим, резервным контактом.

Подобный разрыв цепи называют тепловым предохранителем. Применение для него отдельного датчика температуры или использование автономной механической конструкции, работающей по принципам биметаллических расцепителей, повышает общую надежность системы.

Аварийный режим с токами утечек

Металлический корпус бойлера может оказаться под потенциалом фазы при пробое изоляции ТЭН или подключающих проводов на корпус. Такая ситуация — прямая предпосылка для получения человеком электрической травмы. Исправить ее может УЗО, встроенное в электрическую схему. Промышленные образцы бойлеров могут выпускаться с вмонтированным устройством защитного отключения или не иметь его.

Для правильной работы УЗО необходимо обеспечить надежное соединение корпуса бойлера с главной шиной заземления через защитный РЕ проводник.

Подключение накопительного бойлера

Для подачи и отвода жидкости, внизу водонагревателя (накопительного) установлены штуцеры. Красным отмечен штуцер для горячей воды, синим – для холодной. Рекомендуется использовать полипропиленовые трубы, которые обеспечивают надежное соединение.

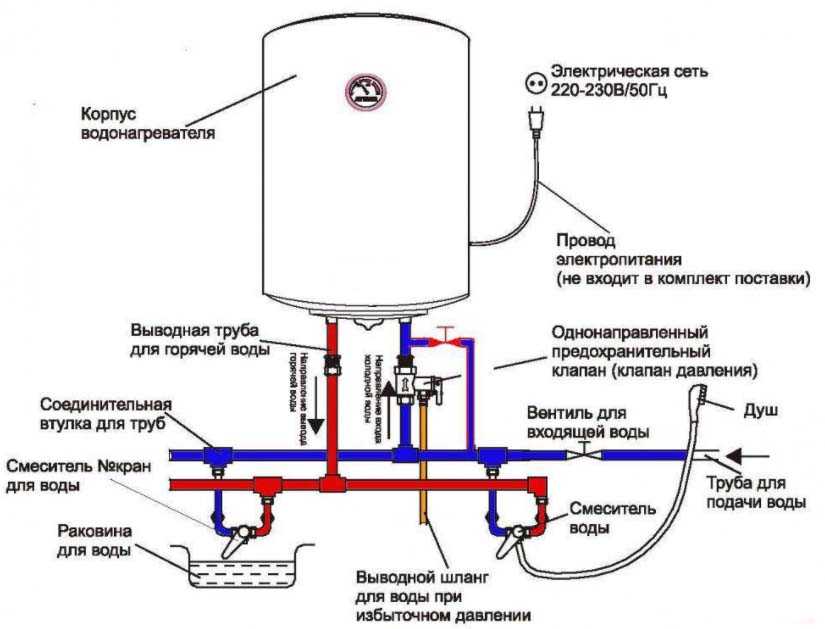

На рисунке ниже показана самая простая и надежная схема подключения водонагревателя к водопроводу.

Следует соблюдать следующие правила:

• должна быть возможность перекрытия подачи воды в жилище с помощью вентилей;
• ответвления, ведущие к агрегату, должны иметь запорные краны;
• если в магистрали подается некачественная вода, необходима установка, после запорного крана, водяного фильтра;
• между входом в бак и предохранительным клапаном необходима установка сливного крана, позволяющего быстро сливать воду с емкости, если потребуется ремонт или обслуживание устройства;
• перед подключением накопительного водонагревателя к водоснабжению необходимо заранее обзавестись различными видами фитингов, Т-отводов (тройников) гибких и жестких соединительных труб.

Кроме того, подключение накопительного водонагревателя требует обязательной установки группы безопасности из двух клапанов. Предохранительный монтируется для защиты бака от избыточного давления. Если оно повышается до критического уровня, то клапан открывается и происходит сброс жидкости через дренажный шланг в канализацию или специальную емкость. Обратный клапан не дает вытекать воде из бака при понижении давления в магистрали или ее отсутствии. Таким образом, он препятствует осушению ТЭНов, их перегреву и перегоранию.

Схема подключения водонагревателя (бойлера) к водопроводу показана на рисунке:

При железных или стальных трубах

Как правильно подключить бойлер к водопроводу, если в квартире (доме) проведена магистраль с использованием стандартных железных труб? Можно воспользоваться современным методом подсоединения, без применения сварочных работ (приваривание переходника с резьбой). В данном случае используется переходник “вампир”, который представляет собой дополненный отверстием и резьбой хомут.

Переходник «вампир»

Установка хомута очень проста, и проводится таким образом:

• место на стояке предварительно требуется зачистить от краски и ржавчины;
• хомут необходимо расположить на стояке, используя прокладки из резины, и затянуть болты для его фиксации;
• перекрыть подачу воды и слить оставшуюся, открыв любой кран-смеситель;
• через отверстие в хомуте просверлить трубу, применив электродрель;
• далее, накрутив кран, можно приступить к подсоединению требуемых элементов.

При металлопластиковых трубах

Подключение водонагревателя к такому водоводу самое простое. Металлопластик легко гнется, а для соединения элементов используются различные виды обжимных фитингов.

Действия при подсоединении:

• отрезать трубу необходимого размера;
• далее потребуется внимательно выбрать место для врезки, при этом нужно учитывать сам размер тройника с минусом части трубы, которая будет заходить в соединение;
• для вырезания небольшого участка можно применить специальные ножницы;
• с тройника необходимо снять гайки и вместе с кольцами фиксации одеть на 2 конца трубы;
• развальцевать концы металлопластика, применив специальный калибратор или отвертку;
• тройник вставить до упора, после чего нужно сдвинуть кольца и ключом зажать гайки.

При трубах из полипропилена

Перед тем, как подключить бойлер к водопроводу с помощью полипропиленовых труб, необходимо подготовить: паяльник для пайки водоводов из пластика, ножницы для его резки, по паре тройников и переходников на резьбу, которая находится на вентилях и аварийном клапане, а также необходимое для конструкции количество уголков. Далее:

• выбирается место подсоединения;
• в трубе вырезается участок равный ширине тройника, минус 2 сантиметра (по 1 см войдет с каждой стороны в тройник);
• используя паяльник, необходимо разогреть трубу и фитинг до нужного состояния и соединить их (во время соединения проворачивать их нельзя, так как это может нарушить герметичность);
• используя отрезки водовода разной длины и уголки, делается подводка к патрубкам агрегата;
• на конец водовода впаивается муфта с резьбой, после чего вся конструкция надежно соединяется.

Как безопасно повесить бойлер на стену

Определившись с местом, следует внимательно подойти к креплению агрегата на стене. Стандартная система монтажа предусматривает анкерное крепление, когда в стене высверливается два отверстия под пластиковые дюбеля, диаметром не менее 10 мм и длиной не менее 120 мм (глубина входа в стену). В них вкручиваются металлические анкера, на которые и подвешивается бойлер через специальные промоушины в металлической планке бойлера.

Крепежная система водонагревателя

Намечая места сверления, следует использовать рулетку и уровень, чтобы крепежи были выполнены в единой плоскости

Это позволит повесить водонагреватель ровно и без перекосов, что имеет важное значение

Обычно расстояние между анкерами составляет 20 см

Высота крепления бойлера обычно выбирается из удобства его будущего обслуживания, а также габаритных размеров самого устройства

Важно помнить, что вешать бойлер следует только на прочную стену из кирпича, бетона или дерева (в деревянном доме). Чтобы просверлить отверстия в бетонной стене следует использовать ударную дрель или перфоратор

Сверла в таком случае должны иметь победитовый наконечник.

Как безопасно установить бойлер на гипсокартонную стену

Если хозяева планируют вешать электробойлер в помещении с гипсокартонными стенами, то о месте его будущей установки следует позаботиться заблаговременно. В этом месте следует выполнить закладное крепление в виде одного или нескольких деревянных брусков, которые крепятся к несущей бетонной или кирпичной стене.

В алюминиевом профиле для крепления гипсокартона проделываются отверстия

Вариант использования нескольких досок

Пиломатериалы крепятся к поверхности стены в тех точках, которые не будут совпадать с расположением крепежных промоушин на планке корпуса водонагревателя.

Несколько сложнее выполнять закладные тогда, когда при отделке помещения гипсокартоном хозяева не подумали о возможности будущей установки водонагревателя. В таком случае используют химические анкера, представляющие собой специальный густой состав, который после высыхания приобретает высокую прочность. После высверливания глубоких отверстий, в него с помощью монтажного пистолета вводится раствор, в который аккуратно закручивается металлическая шпилька с гильзой соответствующей длины. Спустя сутки на такое крепление можно вешать бойлер.

Вкручивание металлической шпильки с сетчатой гильзой

Такая работа требует предельной аккуратности и точного расчета, так как раствор должен полностью заполнить отверстие, что обеспечит хорошую прочность и возможность выдержать большой вес бака с водой.

Монтаж на деревянную стену

Если деревянная стена является несущей и представляет собой оцилиндрованный или профилированный брус, сечением 150 мм и более, то на него свободно можно крепить бойлер с помощью специальных дюбелей. Чтобы повесить водонагреватель высверливается отверстие под дюбель, длиной не менее 100-120 мм, причем здесь также используются болты анкерного типа.

Обычно необходимость в монтаже бойлера на деревянную стену возникает на дачах, которые часто возводятся по каркасно-щитовому типу. Часто в качестве внутренней отделки санузла в деревянном доме используется вагонка

Важно помнить, что при монтаже водонагревателя крепеж выполняется на несущую стену, что позволяет безопасно выдерживать вес в 80 и более кг

Пример монтажа бойлера на даче

Этапы подключения

Настенные бойлеры крепятся с помощью анкерных болтов и специальных приспособлений. В стене дрелью проделываются отверстия по заранее проставленным меткам, вставляются анкерные болты, конструкция которых позволяет надежно зафиксировать любой, даже очень тяжелый предмет. Сразу оговоримся, что на перегородках, возведенных из газо- или пенобетона, крепить водонагреватель нежелательно по причине мягкой и пористой структуры материала.

Напольный водонагреватель просто устанавливается на выбранное место.

После процедуры установки прибора необходимо отключить подачу воды к системе, откуда планируется подпитка бойлера, и произвести врезку. С этой целью в водопроводную сеть устанавливают шаровый вентиль, фильтр очистки воды, обратный клапан и только после этого труба подводится к водонагревателю. Горячая вода, прогретая бойлером, через трубу подается к умывальнику, ванной, посудомоечной раковине и другим источникам потребления.

Когда закончены работы по подключению воды, приступают к подключению водонагревателя к электросети, желательно через отдельный автомат. Не запрещено подключение обычным способом, т.е. в розетку, но автомат обеспечит надежную и, самое главное, безопасную работу устройства.

По окончании всех работ (установка, подключение воды, подключение к электросети) осуществляют проверку прибора: подают холодную воду, затем включают питание и ожидают срабатывания реле при достижении указанных в техпаспорте бойлера температурных показателей. Как правило, все современные водонагреватели оснащены датчиками температуры.

Установка проточного водонагревателя

Проточные приборы могут быть различной конструкции и мощности, но их всех объединяет простота монтажа, они несколько проще накопительных агрегатов. Вода в них нагревается при прохождении через небольшое замкнутое пространство, в котором располагается нагревательный элемент. Очевидно, что процесс нагрева происходит за очень короткое время, для чего требуются мощные ТЭНы.

Проточный водонагреватель, как правило, малогабаритное оборудование подсоединяемое гибким шлангом к тройнику, который врезают в трубу холодной воды. Его подключают к ближайшей розетке 220 в.

Особенностью проточных водонагревателей является то, что их можно использовать только для одной точки, но есть конструкции, позволяющие запитывать несколько объектов одновременно, но они достаточно дороги и отличаются значительным потреблением электроэнергии. Размещаются в любых удобных местах: на стене над раковиной, ванной, кухонной мойкой или под ней, на потолке в душевой кабине.

Разумеется, можно установить проточные водонагреватели в нескольких точка. Но и в этом случае пользоваться ими можно будет только по очереди, в противном случае может не выдержать электросеть, подвергаемая значительным перегрузкам. Можно сделать вывод, что такое устройство применимо только для небольшой семьи, состоящей из двух-трех человек.

Пробное включение проточного водонагревателя проводится с целю выявления протечки в месте подсоединения к водопроводу.

ATMOR Basic Подключение и эксплуатация / Проточный водонагреватель / Если отключили горячую воду

Смотрите это видео на YouTube

Самый простой способ подключения к водопроводу предусмотрен для проточного нагревателя в виде крана.

Конструкций таких приборов множество и они имеют свои индивидуальные особенности. Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять.

Настенные и другие навесные варианты проточных водонагревателей можно подключить к водопроводу с использованием стандартной гибкой трубки.

Проточный водонагреватель: подключение и использование

Смотрите это видео на YouTube

Установка водонагревателя. Водонагреватель проточный, установка и монтаж, Electrolux, Электролюкс.

Смотрите это видео на YouTube

Подключение проточного водонагревателя к электросети

Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку. Однако нужно учитывать, что именно в этом устройстве происходит непосредственный контакт воды и электричества. Что может породить обстоятельства, приводящие к поражению человека электрическим током.

Имеют место несколько обстоятельств, на которые следует обращать внимание:

• выбор сечения электрического кабеля, который определяется потребляемой мощностью водонагревателя;
• подбор автоматического выключателя для сети питания водонагревателя;
• подбор розетки, если она используется.
• заземление.

При подключении нагревателя мощностью от 3,5 кВт следует использовать трехжильный провод сечением 3 мм2.

Подключение через розетку предусматривает установку изделия класса IP44. Это влагозащищенные устройства, предназначенные именно для установки в помещениях с высокой влажностью.

Автомат для подключения следует подбирать, исходя из потребляемой устройством мощности. Можно руководствоваться следующими соображениями:

• для приборов мощностью до 2-х кВт можно использовать автомат на 9 ампер;
• для устройств, потребляющих до 3,5 кВт подойдет автомат на 16 А;
• для более мощных агрегатов следует использовать прибор до 25 А.

Если мощность бойлера более 3,5 кВт, его надо подключать не через розетку, а только напрямую.

Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск.

Смотрите это видео на YouTube

Подключение к водопроводу из металлопластика

Последовательность монтажа электрических накопительных бойлеров к металлопластиковому водопроводу немного проще, чем к трубам из полипропилена. В первую очередь, это обусловлено тем, что такие системы в большинстве случаев не замуровывают, а для соединения всех элементов металлопластикового трубопровода используются фитинги.

Итак, для подключения автономной нагревательной системы к трубам из металлопластика нужно провести определённые работы.

1. Перекрывается подача воды в дом.
2. С помощью трубореза в нужном месте разрезается металлопластиковая труба.
3. В разрезы монтируются тройники.
4. В отводы от тройников вставляются или отрезки металлопластиковых труб, или сразу за запорной арматурой подключаются шланги, соединяющие, систему с бойлером.
