Интрукция по самостоятельной сборке печи работающей на отработанном масле

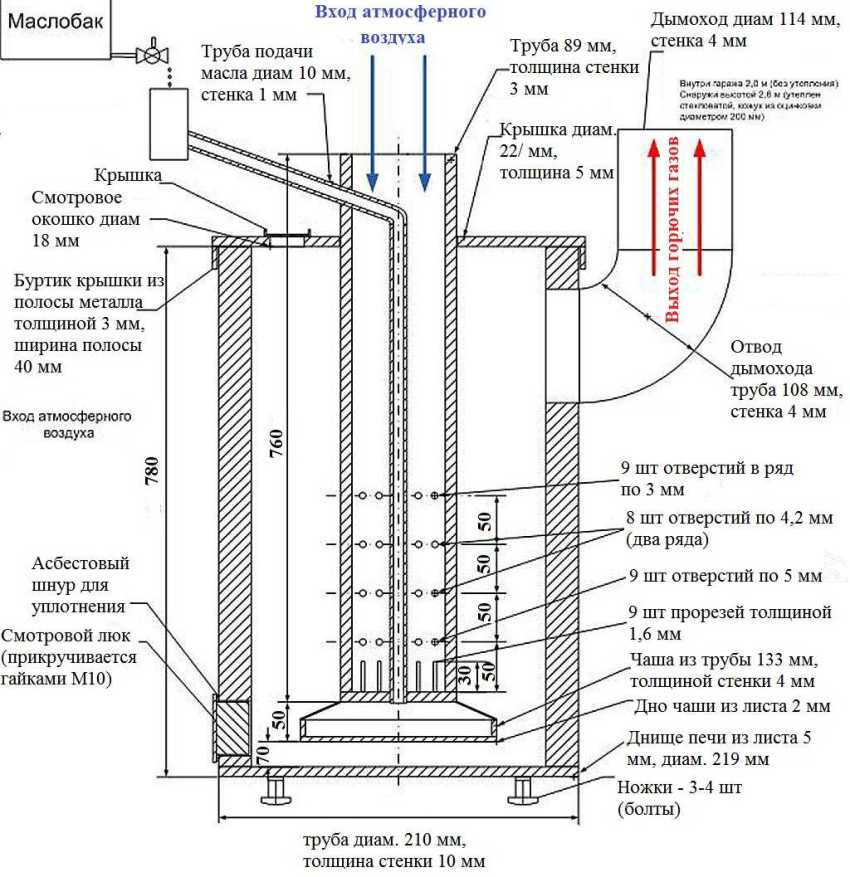

Печь на отработке из газового баллона — чертеж

Самодельные печи на отработанном масле можно изготовить из газового баллона.

Стенки любого баллона достаточно толстые, чтобы выполненная из него печь, долго не прогорела.

К тому же, у баллона подходящая форма. Изготовить печь из баллона достаточно просто.

Рассмотрим подробно, как сделать самодельную печь на отработке и  какие материалы для этого нужно приготовить.

Понадобится:

• Сам баллон (подойдёт любой: кислородный, углеродный, газовый). 50 л. в самый раз. Толщина стенок – до 1,5 см. Если толще – не будет прогреваться (т. е. температура будет недостаточной для правильного функционирования печи).
• Металлический лист, примерно той же толщины, что и баллон.
• Труба для дымохода. Диаметр min.10 см. Длина – 4 м.
• Труба для горелки: диаметр – 10 см, длина трубы – 20 — 35 см.
• Стальной уголок или трубка для ножек.
• Инструменты: сварка, болгарка, дрель, уровень, рулетка.

Перед началом работы с газовым баллоном его «освобождают» от остатков газа: выкручивают вентиль, несколько раз промывают на открытом воздухе.

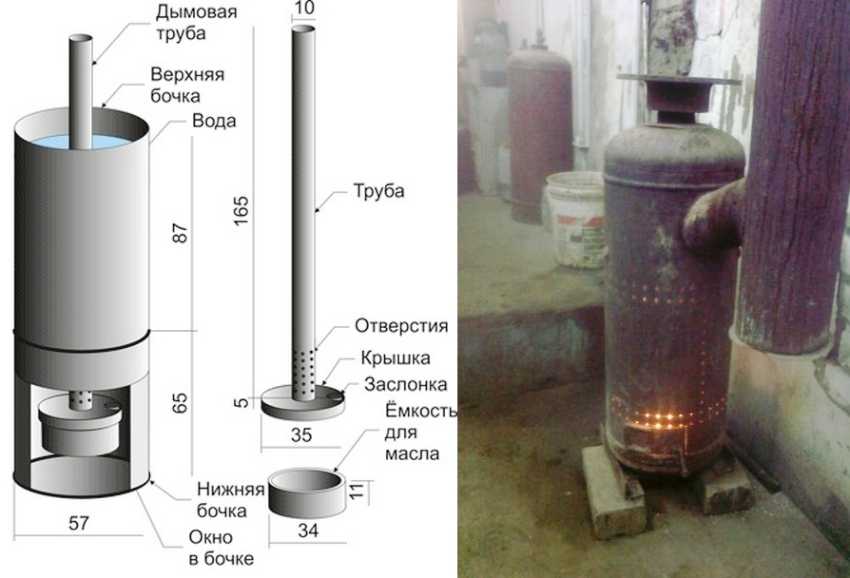

Схема устройства котла на отработанном масле

Затем надёжно фиксируют (например, вкопав в землю), заполняют ёмкость водой и начинают резать.

1. Нижняя часть – это нижняя камера сгорания. Её высота может быть около 15-20 см. Примерно такого же размера и верхняя камера сгорания.
2. К нижней камере привариваются ножки из уголка или трубки.
3. Внутри верхней камеры, к крышке приваривается перегородка. Располагают её ближе к месту, где будет дымовая труба (она нужна, чтобы задерживать в камере горячий дым).
4. Из металлического листа вырезаются два круга. Первый будет съёмной крышкой нижней камеры, а второй приваривается, как дно верхней камеры.
5. В обоих кругах, делаются отверстия 10 см, для нижней камеры по центру, для верхней ближе к краю, (в соответствии с диаметром трубы для горелки). В нижней крышке также делается отверстие в 6 см, для воздуха и заправки масла. К нему должна прилагаться заслонка. Она должна плотно прилегать, но сдвигаться так же, как дверной глазок.
6. В соединительной трубе для горелки сверлятся отверстия по 9 мм каждое. Всего – 48 отверстий (8 по кругу и 6 в высоту). Эта труба – камера дожигания. Здесь, горящие пары масла будут смешиваться с кислородом.
7. После проделывания отверстий, внутренняя часть трубы шлифуется. Если этого не сделать на всех зазубринах будет быстро нарастать сажа.
8. Приваривают соединительную трубу к подготовленным для неё отверстиям.
9. В крышке от верхней камеры, делается отверстие, в которое будет устанавливаться дымоходная труба. В помещении допускаются небольшие наклоны для трубы, на улице же она должна быть строго-вертикальной. Нельзя делать трубу в горизонтальном исполнении – этой печи нужна хорошая тяга.

Наиболее незатейливый вариант

Эта модель обладает простотой в плане производства, ведь баллон являет собой подготовленную тару, её остаётся только доделать, а также имеет высокую прочность сварных швов. Вот пошаговое исполнение:

1. Необходимо отвинтить краник и стравить оставшийся газ из баллона. Он должен постоять открытым 2-3 дня. Хорошо, если ёмкость помыть.
2. Баллон в 1/2 своей удлинённости режется болгаркой. Потребуется верховая доля.
3. С неё сшибается краник. Если его не выйдет отвинтить, то для снятия можно задействовать кувалду.
4. Из листа металла утолщением 3-4 мм режется блин d: сходным сечению баллона.
5. Из трубы d: 10 см режется отрезок удлинением 60-100 см.
6. В нём рядами сверлятся дырки d: 6-8 мм. По площади предполагается 6 дырок, вдоль 8-10 шт. В общем количество дырок – около 50 шт.
7. Труба заваривается к прошлому участку монтажа краника.
8. Сейчас немного в боку на крыше баллона проделывается ещё одна дырка d:25-30 мм, к нему наваривается труба 32 мм, протяжностью 50 мм. На неё монтируется заслон. Через него в середину печки станет вливаться состаренное масло и выполняться поджигание.

Приоткрывая и затворяя заслон получится регулировать процедуру сгорания топлива в середине бака. Эту маленькую печь можно не дорабатывать отсеком дожигания. Хватит вмонтировать хороший наклонный дымоотвод.

Запуск буржуйки

Теперь мы научимся топить буржуйку отработкой. Задача заключается в выводе печи на рабочий режим. Холодная отработка является горючим материалом, но она не способна дать высокотемпературное пламя. Поэтому её нужно разогреть. Устанавливаем буржуйку на добротное основание, подключаем к ней дымоход – его рекомендованная высота составляет 4-5 метров. Далее заливаем в неё отработку.

Не вздумайте использовать здесь бензин и другие агрессивно горящие жидкости – их воспламенение может привести к серьёзным ожогам и взрывам.

На следующем этапе нам потребуется керосин, служащий для ускорения процесса розжига. Он заливается поверх отработки в первую камеру. Керосин воспламеняется мягко, поэтому для наших целей он подходит. Также вы можете использовать жидкости для розжига угля для барбекю (медленно горящие).

Поджигаем нашу топливную смесь спичкой (лучше кинуть в бак горящую бумажку), регулируем подачу первичного воздуха. В вертикальной перфорированной трубе появится горящее пламя. Оно будет слегка рваным, так как буржуйка пока холодная. По мере прогрева пламя начнёт светлеть и гудеть – оно должно стать почти белым, с чуть желтоватым оттенком. Только в этом случае отработка отдаст максимум тепловой энергии.

Проводить дозаправку буржуйки отработкой на полном ходу категорически запрещено – дождитесь сгорания одной порции и только тогда заливайте следующую. Не можете терпеть – увеличьте объём первичной камеры. Если и этого недостаточно, приварите к первичной камере буржуйки патрубок для подключения металлического топливного шланга с регулировочным краником. Этот шланг соедините с подходящей топливной ёмкостью большого объёма. В этом случае буржуйка сможет гореть неограниченно долго.

• Регулярно прочищайте дымоход – от этого зависит стабильность сгорания отработки в буржуйке.
• Не используйте другие виды топлива (например, солярку).
• Устанавливайте буржуйку на прочное негорючее основание. Настоятельно рекомендуем сделать ножки с отверстиями под болты – закрепите первичную камеру во избежание её опрокидывания.

Кроме того, не держите рядом с буржуйкой ёмкости с легковоспламеняющимися жидкостями. Расстояние до ближайших стен не должно быть менее 50 см. Для увеличения эффективности рекомендуем оббить стенки оцинкованным железом для отражения потоков тепловой энергии в сторону помещения.

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Статья по теме:

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

• болгарка с отрезным и шлифовальным кругом;
• листовой металл и трубы;
• сварочный аппарат и электроды;
• уголки металлические;
• краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Из газового баллона

Изготовленная из газового баллона печка способна отапливать помещение до 100 м2. Ее вполне можно оснастить, чтобы организовать водяное отопление. Такая печь на отработке своими руками требует принудительной подачи воздуха. Чертежи печей на отработке должны обеспечивать создание такой конструкции, которая предотвратит нагревание баллона до пожароопасных температур.

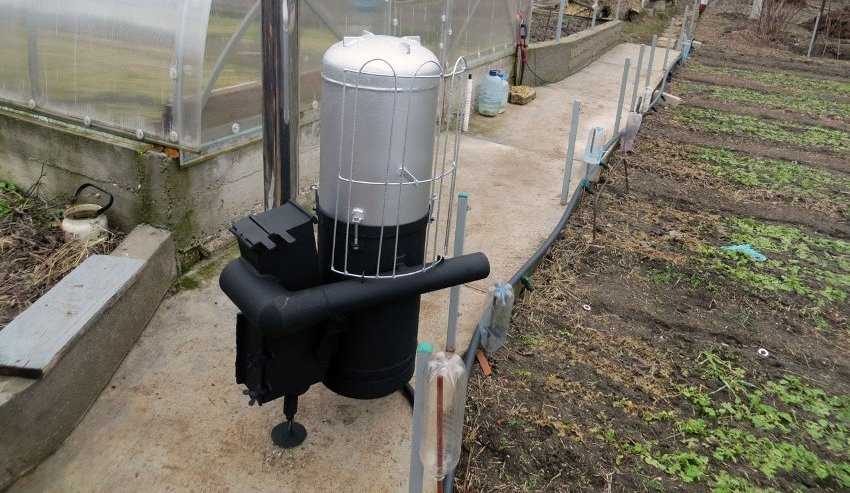

Печь на отработанном масле, изготовленная из газового баллона

Для изготовления печки на отработке своими руками нужны такие материалы, инструменты:

• уровень, рулетка;
• дрель;
• напильник;
• болгарка;
• сварочный аппарат;
• стальные уголки;
• трубы для горелки и дымохода;
• газовый баллон на 50 л;
• емкость для топлива объемом около 10 литров.

Теперь рассмотрим, как сделать устройство самому, ориентируясь на предварительно подготовленные чертежи и схемы.

Толщина стенки газового баллона составляет 1,5 см. Если этот параметр будет больше, не будет обеспечено прогревание изнутри, что не позволит маслу испаряться. В камере будет обеспечено около 600 градусов, тогда как топливо закипает при 300 градусах.

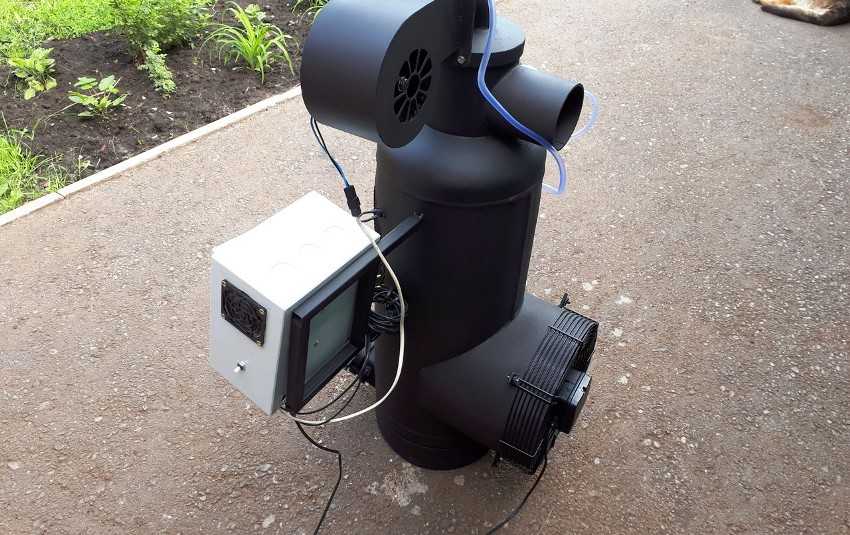

Вариант конструкции самодельной печи из газового баллона

Чтобы сделать качественную конструкцию, стоит позаботиться об уничтожении характерного запаха газа, в который специально добавляется отдушка для определения утечки. Нужно слить конденсат. В некоторых случаях баллон наполняют водой, а потом сливают. Далее его нужно плотно закопать в грунт, после чего срезать верх, используя, конечно же, болгарку.

Нижняя часть пригодится в качестве камеры, а срезанная верхушка будет использоваться как крышка. Затем нужно приварить к низу баллона стальные уголки, которые будут применяться как ножки.

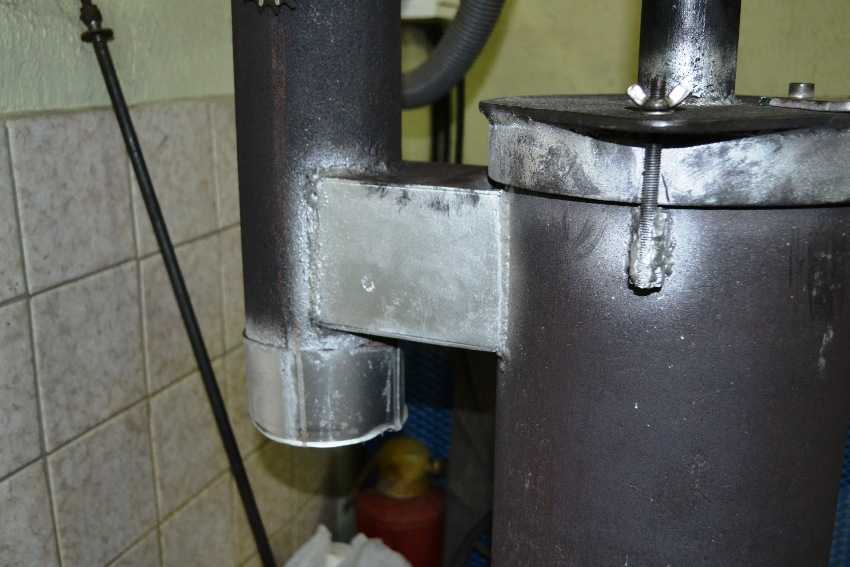

Печь на отработанном масле, изготовленная своими руками

Далее берем нижнюю часть, отмеряем от ее верха 10 см, прорезаем отверстие, необходимое для вытяжной трубы. Поэтому при совершении операции нужно учитывать ее диаметр (как правило, выбирается размер 10 см, длина – 4 м).

В сделанное отверстие необходимо вставить трубу. Удерживая ее вертикально, следует приварить. За вертикальностью элемента можно проследить, используя уровень.

От места соединения трубы и баллона нужно отступить 10 см по трубе, чтобы сделать отверстия. Для этого можно использовать сварочный аппарат, поскольку диаметр нужен около 2 мм. Таких отверстий должно быть около 10, шаг между ними – 5 мм.

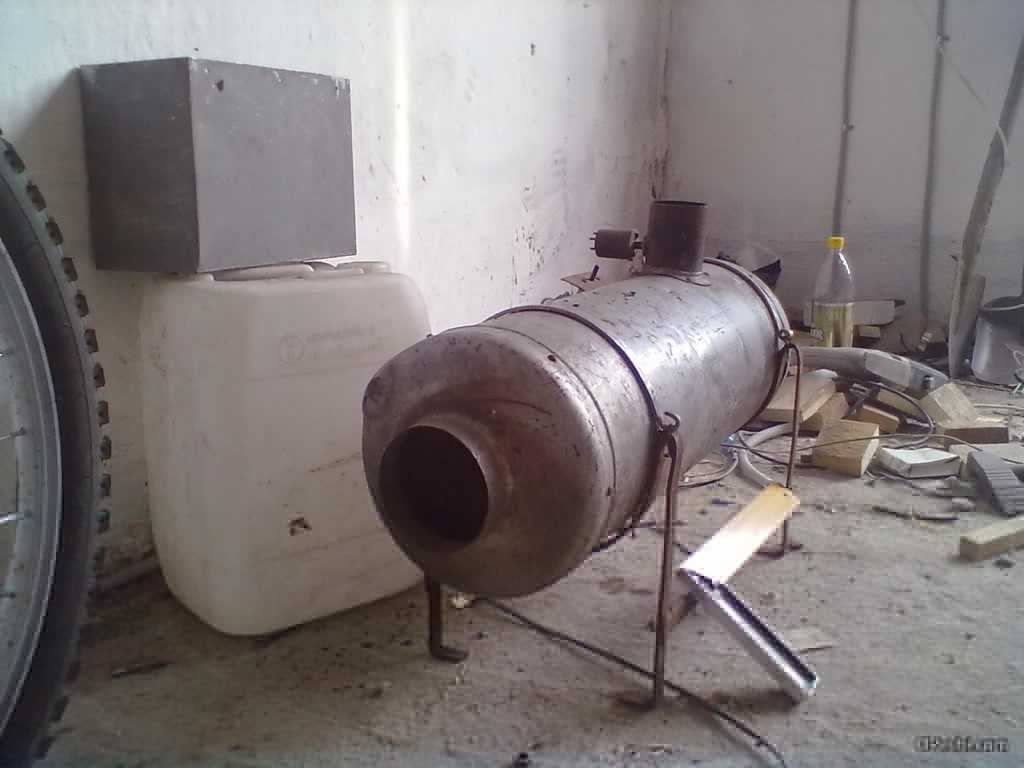

Простая конструкция печи на отработанном масле, изготовленной из газового баллона

В этой трубе следует сделать отверстие диаметром до 8 см. Это необходимо для приварки трубы длиной до 4 м. Она устанавливается горизонтально. Сверху баллона нужно сделать отверстие для заливки масла. Его диаметр – до 8 см.

Нужно отметить, что даже в самодельную печь нельзя заливать неочищенное масло. В его составе могут оказаться компоненты, которые способны привести к пожару или даже взрыву.

Чтобы обеспечить подогрев воды или еды, можно сделать своими руками дополнительный «поднос». Для этого можно использовать стальной прямоугольник, его приваривают к крышке.

Печь на отработке своими руками

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

• объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
• считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
• соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

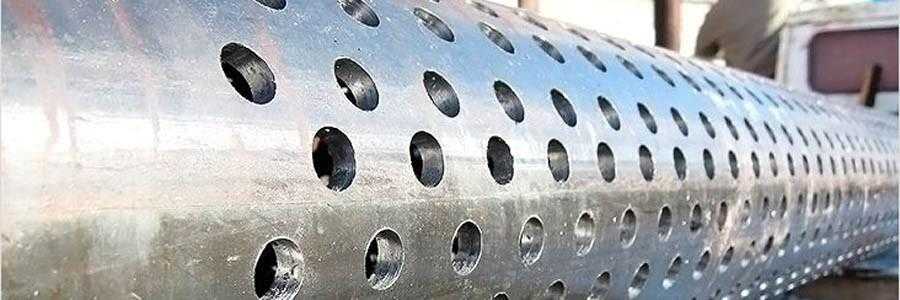

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!

Пошаговая инструкция изготовления печи на отработанном масле своими руками из баллона

Аппарат можно изготовить из старых предметов, воспользовавшись представленными чертежами печи на отработанном масле. Для этого процесса понадобится газовый баллон емкостью 50 л. Также следует подготовить:

• трубу диаметром 80-100 мм и длиной 4 м;
• стальной уголок для изготовления подставки и внутренних элементов теплообменника;
• листовую сталь для выполнения днища верхней камеры и заглушки;

Для процесса изготовления печи на отработанном масле понадобится газовый баллон емкостью 50 л

• тормозной диск;
• шланг для подачи топлива;
• хомуты;
• полудюймовый вентиль;
• петли;
• полудюймовую трубу для подачи масла.

Для изготовления корпуса используется пустой газовый баллон. На нем необходимо открутить вентиль, после чего следует оставить его на ночь на улице для выветривания остатков газа. В днище изделия просверливается отверстие. Чтобы исключить образование искры, сверло необходимо смочить маслом. Через отверстие баллон наполняется водой, которая затем сливается, смывая остатки газа.

В баллоне вырезается два проема. Верхний будет использоваться для камеры сгорания, куда будет установлен теплообменник. Нижний выполняет роль горелки с поддоном. Верхняя часть камеры специально делается большой. При необходимости она может быть заполнена другими вариантами топлива в виде дров или прессованных брикетов.

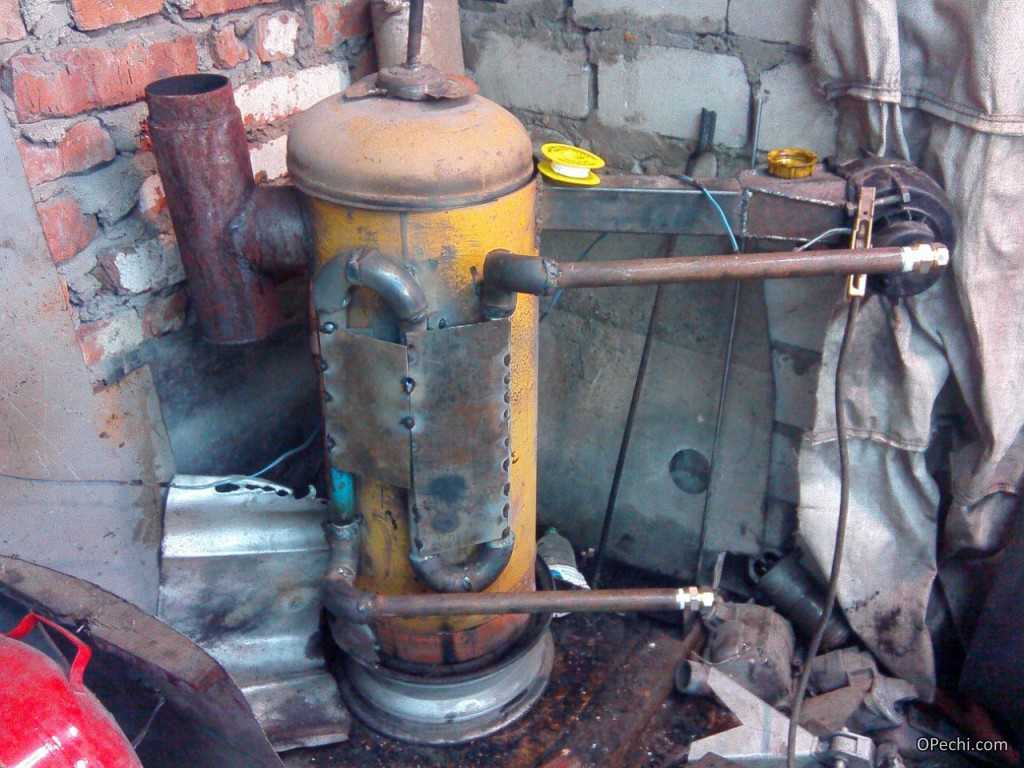

Печь из газового баллона окажется экономичнее и эффективнее нежели из других материалов

Далее из листового металла толщиной 4 мм изготавливается дно для верхнего отсека аппарата. Из куска трубы длиной 200 мм выполняется горелка, что показано на чертеже печки на отработанном масле. По окружности изделия делается множество отверстий, которые необходимы для поступления к топливу воздуха. Далее отшлифовывают внутреннюю часть горелки. Это исключит вероятность накапливания сажи на торцах и неровных поверхностях.

Горелка печи на отработке из газового баллона приваривается к днищу верхней камеры. В случае отсутствия запасов отработки на образованную полку можно уложить древесину.

Изготовление поддона для отработки и монтаж дымохода масляной печки своими руками

Согласно чертежу печки, для изготовления поддона для отработанного масла используется чугунный автомобильный тормозной диск, который отличается хорошими жаропрочными характеристиками. В нижней его части приваривается стальной круг, который образовывает днище. В верхней части выполняется крышка, через проем которой в печь поступает воздух.

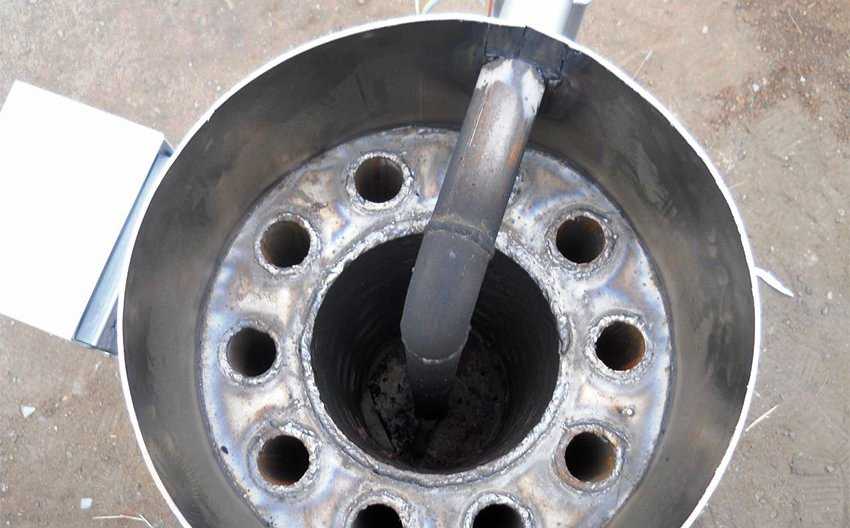

Для изготовления поддона используется чугунный автомобильный тормозной диск

Следующим этапом изготовления печки на отработанном масле из газового баллона является выполнение муфты из трубы длиной 10 см, которая соединяет горелку и поддон.  Благодаря этому элементу печку обслуживать будет намного проще. Можно достать поддон и очистить нижнюю часть горелки. Для обеспечения подачи масла в отверстие в корпусе вставляется трубочка из металла, которая прихватывается сваркой. На трубе устанавливается аварийный вентиль.

Дымоотводная конструкция выполняется из трубы диаметром 100 мм. Один ее конец приваривается к отверстию в центральной верхней части корпуса, а другой выводится на улицу.

Просмотрев видео «Печь на отработке из газового баллона», можно ознакомиться с последовательностью действий при изготовлении аппарата.

Почему популярны печи на отработанном масле?

Главная причина народной любви к самодельным печам – невысокая (или нулевая) стоимость самого агрегата и топлива к нему. Некоторые доморощенные мастера-умельцы делают такие обогревательные приборы в качестве эксперимента и одновременно полезного устройства.

С появлением самодельной печи на отработанном масле отпадает решение вопроса о «пристраивании» вторсырья.

Для особенно продвинутых мастеров изготовление гаражных печей на отработке стало еще одним вариантом бизнеса. Они конструируют модели на заказ и продают их заинтересованным, но не настолько умелым владельцам гаражей

Как же действует агрегат на отработке? Процесс заключается в расщеплении тяжелого с примесями топлива, имеющего довольно сложный состав. По-другому процесс, при котором наблюдается нехватка кислорода и горение не самого топлива, а его паров, называется пиролизом. Принцип действия пиролизного оборудования описан в рекомендуемой нами статье.

Чтобы процесс запустить, необходимо произвести испарение топлива, затем нагреть полученные пары до температуры около +300-400 ºС, после чего сжигание будет производиться самопроизвольно. Останется дожидаться полного сгорания топлива.

Существует 2 схемы, которые используют при самостоятельном изготовлении печей:

• наполнение резервуара маслом и поджигание его, вследствие чего пары испаряются и начинают гореть;
• применение горелки, при котором три зоны (пиролиза, поджигания и догорания) объединяются и делают процесс горения более эффективным, регулируемым и безопасным.

Вторая схема более сложная, требует серьезной доработки топлива и точности изготовления, поэтому рассмотрим более простые модели из первой группы.

Схема устройства простой модели печи на отработке. Воздух, необходимый для поддержки процесса горения, поступает через горловину с заслонкой. Этой же заслонкой можно частично регулировать силу горения

Преимущества использования печки для гаража на масляной отработке:

• простота конструирования и обслуживания устройства;
• экономность расхода топлива – около 1,5-2 л в час;
• отсутствие копоти и нагара;
• безопасность хранения запасов отработки;
• существует возможность подключения воздушного или водяного отопительного контура;

Компактность агрегата тоже крайне важна для небольших помещений.

Недостатки тоже имеются:

• необходимость в регулярной чистке печи и дымохода;
• обязательный элемент – вертикально распложенный дымоход высотой не менее 4 м;
• для печей с форсунками следует использовать только очищенное масло (примерная стоимость фильтрованного продукта – 8-12 руб./л);
• одно из условий хранения отработки – плюсовая температура, то есть необходимо или отапливаемое в зимний период помещение, или зарытый в землю резервуар.

Перед изготовлением/приобретением готовой печи или котла на отработке необходимо рассмотреть все плюсы и минусы самодельных устройств, а потом уже принимать окончательное решение.

Варианты конструкций

На основе базовой разработаны и успешно используются конструкции печек нескольких видов. Каждый из них наделен достоинствами и недостатками, оправдывает свое применение в конкретной ситуации. Это варианты с наддувом, водяной рубашкой, на комбинированном топливе и другие.

Печь на отработке с водяным контуром

Добавление дополнительного теплообменника, водяного контура увеличивает эффективность печи. Трубы располагаются в зоне верхнего бака. Далее вода может поступать в радиатор самотеком или прокачиваться по системе отопления.

Дровяная

Печь на дровах – это классика. Ее главный недостаток заключается в низкой эффективности. Если немного доработать конструкцию, добавить ребра снаружи, для рассеивания тепла, или встроить внутри лабиринт (двухходовая печь), то КПД удается, хоть немного, но повысить.

Кирпичная печка

Кирпич относится к материалам с хорошей теплопроводностью. Поэтому из него и дома строили, и печи клали. Проблема устройства полезной кирпичной «буржуйки» заключается в необходимости наличия свободного пространства, которого в гараже обычно не так много. И любителям за кладку лучше не браться: есть все шансы безнадежно испортить дело.

Паровая

Паровой агрегат «работает» с самыми высокими температурами, ведь чтобы довести воду до парообразного состояния, в топке должно быть очень горячо. Считается бюджетным вариантом печи для гаража, но требует установки котла, узла турбонаддува и охладителя.

Ракетная

Она же реактивная, печь получила свое название из-за характерного выхлопа пламени и звука горения. Секрет конструкции в особом расположении труб: огонь из топки, расположенной горизонтально, устремляется в вертикальный (иногда наклонный) дымоход.

Металлическая

Печь из металла в гараже относится к самым распространенным. Ее можно создать буквально из того, что есть под рукой: старый газовый баллон, обрезки труб, листового металла. При грамотном изготовлении такая печь прослужит долго.

Компактные модели печей на отработанном масле

Как и в других ситуациях, встречаются различные конструкции печей – от малюток, которые переносятся в руках, до гигантов, устанавливаемых стационарно. Компактные модели отличаются хорошим КПД, быстро монтируются, неприхотливы в обслуживании. Но нуждаются в регулярной чистке (как и другие печи).
