Калькулятор фундамента монолитная плита

Арматура для плитного фундамента

Плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. В таком случае фундамент требует армирования. Производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу. Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23. Теперь, зная количество стержней, можно рассчитать их длину

Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см. Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же

Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов. Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры. Располагая этими данными, мы можем приступать к расчету с помощью программы.

Устройство фундамента

• Мероприятия, предшествующие определению нагрузки на фундамент
• Показатели грунта, важные для прочности фундамента
• Определение несущей способности грунта
• Классификация нагрузок на фундамент здания
• Расчет нагрузки с учетом площади основания
• Допустимые деформации строений и их превышение
• Причины и способы устранения неравномерных осадок оснований
• Технологические особенности столбчатого фундамента
• Пример расчета нагрузок на столбчатый фундамент

Мероприятия, предшествующие определению нагрузки на фундамент

При строительстве дома вначале закладывается фундамент, через который на грунт передаются нагрузки от всего строения. Нагрузка на фундамент определяет стабильность, надежность и долговечность всего здания, поэтому, приступая к устройству фундамента, нужно соблюсти все технологические процессы. Правильный расчет нагрузки на фундамент позволяет избежать трещин и разрушений и обеспечить равномерную осадку зданий.

В основе всех домов лежит фундамент. От качества его строительства зависит стабильность, надежность и долговечность всего здания в целом.

Перед началом строительства дома нельзя обойтись без геологических работ на месте планируемого строительства, исследования грунт. К важным показателям относится показатель глубины залегания грунтовых вод и сезонного промерзания почвы. Эти показатели меняются в зависимости от регионов строительства. В московском регионе грунт промерзает на глубину 1,6 метра, на Юге России может быть менее 1 метра.

Следующий этап #8211 нужно правильно рассчитать все нагрузки, которые через основание дома будут действовать на грунт.

Показатели грунта, важные для прочности фундамента

Основанием фундамента служит грунт. Самыми прочными считаются скальные породы.

Для грунта, который является основанием под строение, наиболее важны два показателя #8211 прочность и несжимаемость.

Самые прочные #8211 полускальные и скальные породы. Поэтому при устройстве фундамента деревянных домов котлованов не делают, а ограничиваются тем, что снимают просадочный верхний слой грунта.

Если дом закладывается в условиях непучинистых грунтов при их промерзании до 2 и более метров, следует рассчитать глубину котлована под фундамент в соответствии с расчетной глубиной промерзания почвы. Исключение #8211 дома, которые эксплуатируются постоянно, но и при этом под фундамент роют котлован с глубиной не менее 0,5 метров.

С позиций промерзания следует учесть, что грунт бывает непучинистый и пучинистый (дисперсный).

Таблица видов грунтов и нагрузки на них.

Дисперсный грунт промерзает в морозные зимние месяцы, что вызывает деформации и изменения основания фундамента из-за нагрузок.

Поэтому основание котлована делают на уровне, который располагается ниже, чем глубина промерзания.

Если грунт непучинистый, деформация не происходит, но тем не менее можно несколько уменьшить осадку с помощью практически не сжимаемого материала (крупного строительного песка, в который вмешивается рыхлая горная порода #8211 гравий) под основание.

Определение несущей способности грунта

Около 15-20 % затрат от строительства дома занимает обустройство фундамента.

Устройство фундамента любого дома составляет от 15 до 20% затрат на общую стоимость строительства. Причем чем глубже фундамент закладывается в грунт, тем выше стоимость проводимых строительных работ. Эта причина довольно часто заставляет большинство застройщиков поднимать подошву фундамента ближе к поверхности грунта. В таком случае необходимо правильно рассчитать возможности несущей способности грунтов. Расчет начинается после сбора и анализа информации о пористости грунта, которая обусловлена его сопротивлением и степенью влажности.

Особенности плитного фундамента

Плитный фундамент является универсальным основанием и используется для стройки домов из кирпича, дерева, газобетонных блоков, а также для каркасных сооружений.

На сегодняшний день существует несколько видов плиточного фундамента:

• «Русский плиточный фундамент» отличается особой прочностью и долговечностью. Особенность данного основания заключается в толстой плите и массивных ребрах, что обеспечивает конструкции стойкость на долгие годы. Минусом такого фундамента можно назвать длительность выполнения работ, поскольку заливать фундаментную плиту необходимо в 2 этапа. На первом- заливаются ребра, на втором- собственно плиту. Также без дополнительного утепления основания придется выкладывать немалые суммы за отопление.
• «Финский фундамент» отличается продуманностью и практичностью. Особенность данного вида основания заключается в специфической конструкции, разработанной специально для дальнейшего установления системы нагрева пола.
• «Шведский плитный фундамент» напоминает предыдущий вариант, но всё же есть и характерные отличия: данный фундамент не требует последующей стяжки основания, поскольку трубы систему тёплого пола устанавливаются в фундаментную плиту. По мнению специалистов, такое основание менее эффективное, чем «Финское», но все-же имеет место быть.

В наших краях предпочтительнее используют «Русский тип фундамента», в большей степени из-за долговечности, но в последнее время многие начали обращать внимание на рациональность и практичность.

Особенности и плюсы плитного фундамента

Основной особенностью плитного фундамента является большая область опоры, что позволяет значительно снизить давление на грунт. Благодаря этому исключается осадка здания и деформация несущих стен.

Основные преимущества плитного фундамента:

• несложный монтаж;
• долговечность и прочность;
• предотвращения возможного движения грунтовых пород;
• стойкость к грунтовым и наземным водам;
• можно использовать как пол цокольного этажа;
• применение фундаментной плиты вместо пола на первом этаже.

Недостатки

Одним, но самым главным недостатком плитного фундамента является его высокая стоимость, по сравнению с иными вариантами оснований. Однако все расходы на строительство фундамента оправдываются за счет устойчивых свойств основания перед внешними факторами.

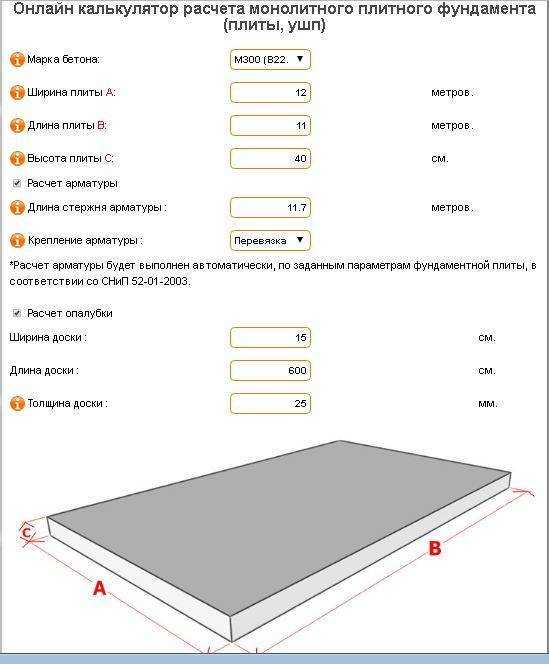

Калькулятор плитного фундамента позволяет самостоятельно высчитать стоимость основания, не прибегая к услугам строительных фирм.

Специальная программа рассчитана как на профессионалов своего дела, так и на людей с минимальным строительным опытом, поэтому воспользоваться калькулятором может каждый.

Глубина залегания плитного фундамента

Ввиду того, что заливать монолитные конструкции на пахотном слое запрещено, чернозем удаляется из котлована целиком. Глубина слоя обычно составляет 40 см, которые засыпаются нерудным материалом, не содержащем глины. Особенности технологии малозаглубленной плиты следующие:

• если в коттедже используется постоянное отопление, грунт под ним не может промерзнуть, достаточно утеплить отмостку на глубине 30 – 40 см, чтобы полностью ликвидировать вспучивание
• для дач с периодическим включением обогрева, садовых домиков без отопления придется уложить пенополистирол под плиту, отмостку
• лишь в этом случае геотермальное тепло недр сохранится в любые морозы, чтобы не возникали силы пучения

Максимальный бюджет строительства наблюдается у заглубленной ниже отметки промерзания плиты. Этот вариант оправдан исключительно для зданий с подвальным этажом. Наружный периметр подземных стен придется утеплить полностью, произвести засыпку пазух нерудным материалом, предварительно уложив пристенный или кольцевой дренаж.

Внимание: С учетом удаления плодородного слоя, замены его нерудным материалом фундамент 30 – 40 см толщины заглубляется в грунт на 10 – 20 см максимум. Поэтому потребуется либо кирпичный цоколь, либо монолитные балки под несущими стенами, выполняющие ту же функцию увеличения расстояния между землей, стеновыми материалами

Правила выбора материала

От типа арматуры и качества сборки армирующего каркаса напрямую зависит срок службы плитного основания. В задачи инженера при проектировании фундамента входит выбор материала арматуры, а также ее типа и размера сечения. Между стальными и композитными прутьями эксперты советуют делать выбор в пользу первых изделий, поскольку технология их использования достаточно изучена и проверена временем.

Композитные аналоги начали использовать при закладке плитных фундаментов не так давно, при этом производители гарантируют высокие прочностные характеристики изделий, несмотря на их легкий вес. Особого внимания заслуживает стеклопластиковая арматура с поперечными надсечками, прочность которой, согласно заявленным качествам, в 10 раз превышает стальные стержни.

Металл

Основные преимущества стали доказаны временем, поэтому большинство строителей отдают предпочтение этому варианту. Качество металлопроката регламентируется правилами ГОСТ 5781-82.

По типу поверхности металлическая арматура делится на такие типы:

1. Рифленые прутки – за счет наличия выпуклых элементов, расположенных под углом, поверхность металла надежно схватывается с бетоном.
2. Гладкие прутки – изделия имеют одинаково круглое сечение по всей длине.

По способу изготовления арматура может быть напрягаемой и ненапрягаемой. В первом случае в процессе изготовлены арматуру подвергают предварительному растяжению. Это позволяет частично или полностью устранить растягивающее напряжение от нагрузки.

При проектировании основания сооружения уточняют состав и класс стали. Так, рифленую ненапрягаемую арматуру класса Alll используют в качестве продольных элементов каркаса. При монтаже силовой конструкции напрягаемую гладкую арматуру класса Al применяют в качестве поперечных и П-образных конструктивных элементов.

Помимо класса, учитывают марку арматуры, которая может быть от С1 до С8. Увеличение марки свидетельствует о росте прочностных характеристик за счет добавления легирующих компонентов в состав стали.

Диаметр прутков выбирают, исходя из проектных нагрузок:

• от 10 до 12 мм – при проектировании каркасно-щитовых, деревянных сооружений и домов из пенобетона;
• от 14 до 16 мм – при возведении тяжеловесных конструкций.

Композит

Композитный материал состоит из волокон различного происхождения, которые связаны в одну структуру за счет полимерной пропитки.

По типу задействованного сырья арматура для фундамента может быть таких типов:

Поверхность композитной арматуры может быть двух типов:

• условно гладкой – с нанесением мелкозернистого кварцевого песка;
• периодической – с обмоткой стержня полимерным канатам с последующим покрытием термореактивной смолой.

Процесс изучения основных характеристик почвы

Отбор почвы для анализа

Перед проведением расчетов любого из типов фундамента, для начала необходимо определить базовые характеристики основания на местности под будущее здание или сооружение. Главные показатели, значения которых влияют на расчет фундамента следующие:

• Показатель водонасыщенности;
• Несущая способность грунта.

Для строительства крупного объекта, перед проведением этапа разработки всего комплекса проектной документации, нужно дополнительно провести процедуру геологических изысканий. Данное обследование включает в себя операции:

1. Бурение в грунте скважин;
2. Проведение лабораторных исследований с грунтом.

В результате заказчик получается разработанный отчет, в котором помечают все особенности и основные характеристики грунта. Однако проведение полного комплекса геологических изысканий грунта обходится застройщикам довольно дорого. Именно по этой причине для проектирования частных домов скважины не бурят, этап изучения грунта проводят с применением шурфов.

Что такое шурфы и для чего они нужны?

Отрывка шурфа

Отрывка шурфов необходима для изучения состава грунта. Шурфы представляют собой ямы, которые выкапываются строителями вручную. Для этого с помощью лопаты откапывается шурф, который должен на 50 см быть глубже, чем будут располагаться подошвы основания. Состав почвы в свою очередь изучается по полученному срезу.

Благодаря шурфам определяется примерный тип несущего слоя на участке строительства, а также соотношение грунта и воды в нем.

Если по итогам обследования грунт перенасыщен водой, то частные дома строят либо на плите, либо опорах из свай.

Простой пример: для многоэтажных домов нормой считается бурение 5 скважин на каждые 100 м2 площади будущего здания.Располагаются скважины точно под пятном будущей застройки, которая описана на генплане.

Как только с монолитным основанием определились, останется выяснить только оптимальные удельные значения давления на грунт. Эта информация берется из таблицы в соответствующем разделе СНиПа.

Пример расчета ленточного фундамента по несущей способности грунта для дома из кирпича

Для получения более достоверных и надежных данных рекомендуется использовать прочностные характеристики грунта, полученные в результате испытаний. Это также приводит, как правило, к уменьшению ширины фундамента при его проектировании (при расчете минимальной ширины фундамента).

Рекомендуемый вариант. Если вам известны прочностные характеристики грунта, конструктивная схема здания (сооружения), длина и высота здания (сооружения), то выбираем данный пункт меню.

Также данный пункт меню выбираем при условии, если прочностные характеристики получены не в результате испытаний, а взяты по таблицам приложения Б СП 22.13330.2011 (Актуализированная редакция СНиП 2.02.01-83*). Для того чтобы подобрать расчетное значение удельного сцепления грунта и угол внутреннего трения по данному приложению необходимо знать тип грунта, коэффициент его пористости и показатель текучести .

https://www.youtube.com/watch?v=ytcreatorsru

Расчетное сопротивление грунта в данном калькуляторе определяется для бесподвальных сооружений.

Если вы обладаете минимальными данными о параметрах здания (сооружения) и о грунте основания, то выбираем данный пункт меню.

Расчет сопротивления грунта основания в данном случае будет осуществлен через формулу, где основным параметром будет служить табличное сопротивление грунта .

Самостоятельное определение типа грунта

Самостоятельное определение плотности грунта

Самостоятельное определение показателя текучести

• Общая длина ленты

– Длина фундамента по центру ленты с учетом внутренних перегородок.

Площадь подошвы ленты

– Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.

Площадь внешней боковой поверхности

– Соответствует площади необходимого утеплителя для внешней стороны фундамента.

Объем бетона

– Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

Вес бетона

– Указан примерный вес бетона по средней плотности.

Нагрузка на почву от фундамента

– Распределенная нагрузка на всю площадь опоры.

Минимальный диаметр продольных стержней арматуры

– Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.

Минимальное кол-во рядов арматуры в верхнем и нижнем поясах

– Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

Минимальный диаметр поперечных стержней арматуры (хомутов)

– Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.

Шаг поперечных стержней арматуры (хомутов)

– Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

Величина нахлеста арматуры

– При креплении отрезков стержней внахлест.

Общая длина арматуры

– Длина всей арматуры для вязки каркаса с учетом нахлеста.

Общий вес арматуры

– Вес арматурного каркаса.

Толщина доски опалубки

– Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

Кол-во досок для опалубки

– Количество материала для опалубки заданного размера.

Расчет материалов для заливки монолитного плитного основания

Зная основные параметры плиты фундамента, можно точно рассчитать количество бетонного раствора и элементов армирования, необходимых для возведения основания дома.

Для наглядности можно разобрать пример: расчет материалов для плитного фундамента размером 8*8 метров, армированного каркасом из прута диаметром 14 мм. Расстояние между верхней и нижней сеткой 20 см, толщина бетона над сеткой и под ней составляет 5 см.

Вначале определяется толщина плиты, для этого суммируют известные параметры: 20+1,4*2+5*2=32,8

Следовательно, плита будет иметь высоту 33 см. Согласно этому значению рассчитываются основные материалы для плитного фундамента.

Расчет бетона

Чтобы правильно определить количество бетонного раствора, нужно выполнить расчет объема будущей плиты. Для этого следует использовать простую математическую формулу: Д*Ш*В, при этом к длине и ширине плиты добавляют по 0,2 м. Результат следующий: 8,2*8,2*0,33=22,19.

Для заливки фундамента с приведенными параметрами требуется 22-23 м 3 бетона.

Если плита основания имеет сложную форму, то выполняют расчет каждого элемента конструкции и суммируют полученные значения.

Расчет арматуры

Выполнять расчет арматуры немного сложнее, но если придерживаться рекомендаций мастеров, можно самостоятельно рассчитать количество материала для создания каркаса плитного основания.

Расчет арматуры под плиту

Вначале определяют длину одного горизонтального стержня. В процессе создания каркаса обеспечивается защита арматуры бетонным слоем сверху, снизу и по краям конструкции. В приведенном примере защитный слой составляет 5 см, следовательно, из общей длины плиты нужно убрать по 5 см с двух сторон. В результате получится длина одного прута: 820-5*2=810 см.

Далее рассчитывают количество горизонтальных стержней каркаса с ячейкой 20*20 см. Ширину плиты делят на размер ячейки и получают число прутьев одного направления: 820:20=41.

Прутья будут расположены в двух направлениях и уложены в два ряда, значит, общее количество будет следующим: 41*2*2=164.

Теперь можно рассчитать общую длину стержней: 8,1*164=1328,4 метра.

Теперь необходимо выполнить расчет вертикальных стержней. Их длина с учетом защитного слоя бетона будет равна: 33-5*2=23 см.

Шаг между вертикальными стержнями составляет примерно 40 см, значит, в одном ряду будет 820:40=21 стержень.

В двух направления получается 21*21=441 стержень.

Для создания каркаса потребуются вертикальные стержни общей длиной 441*0,23=101,43 метра.

Правильно выполненные расчеты параметров плитного основания являются залогом прочности, надежности и долговечности возводимого строения.

Для чего вообще нужно армирование плитного фундамента?

Фундамент дома должен выдерживать разные типы нагрузок: на сжатие и на растяжение. О первом типе нагрузки мы поговорим в статье о заливке фундамента бетоном. А вот выдержит плита нагрузку на изгибы и растяжения или нет, зависит от того, насколько грамотно произведён этап армирования.

Фундаментная плита без арматуры возможна, но всё-таки такой вариант конструкции не для тяжелого капитального жилого здания. Если строить какую-то хозяйственную постройку, на непучинистых грунтах можно подумать о том, чтобы сэкономить на арматуре. Но для строительства жилого дома – это, конечно, несерьезно. Как уже писалось выше, фундамент может не выдержать нагрузку на растяжение и изгибы.

Для наглядности, приведу пример, у вас залита монолитная плита фундамента под дом. Когда вы поставите стены и крышу, то давление на плиту будет оказано в большей степени на контур фундамента именно под стенами, а не по всей площади. Таким образом, стены будут стремиться как бы отломить бетон, особенно если будет некачественно выполнена подготовка основания, подушка под фундамент

А если еще взять во внимание силу воздействия морозного пучения, тогда давление на плиту усилится. Стены будут продавливать фундамент вниз, а пучинистый грунт будет давить в слабые ненагруженные места

Что в следствии может привести к надлому фундамента. Вот, чтобы исключить такие моменты и нужно грамотно подходить к вопросу армирования.

Монолитный фундамент своими руками

Главная проблема плитного фундамента – это высокая стоимость материалов, но его возведение обходится значительно меньшими силами. В стандартных условиях с данной работой могут легко справиться две пары умелых рук без привлечения специальной техники.

Перед закладкой основания вы должны получить необходимые экспертные заключения на счет геологических и гидрологических особенностей участка. От этих данных напрямую зависит, как характеристики самого фундамента, так и объем песчано-гравийной подушки, виды геотекстиля, расчет гидроизоляции и дренажной системы. Как уже упоминалось, всю эту информацию можно получить в специализированных организациях или же самостоятельно ознакомиться в справочниках, СНИПах и рассчитать коэффициенты вручную.

Плитный фундамент – Плюсы и минусы

Плитный фундамент — представляет собой монолитное бетонное армированное основание или нескольких независимых, но соединенных между собой железобетонных плит, располагающихся под коробкой здания.

Его главным преимуществом является самый низкий показатель удельного давления на грунт, то есть происходит равномерное распределение нагрузки на подстилающую поверхность, внезависимости от типа вышележащей конструкции. Таким образом, получается, что сооружения на монолитном фундаменте можно строить практически на всех видах почв, в том числе на сложных грунтах, сильнопучинистых и с высоким уровнем залегания подземных вод.

В силу своих качественных характеристик, плита применяется повсеместно при строительстве, как для легких построек из газо- пенобетона и дерева, так и при сооружении массивных многоэтажных конструкций из кирпича. Тем не менее использование этого типа основания не всегда оправдано, особенно если есть возможность создания более простых типов фундамента, например ленточного или свайного.

Суть проблемы заключается, в том что при увеличении массы дома, соответственно увеличивается толщина платформы, и следовательно непропорционально сильно возрастают затраты на материалы. В некоторых случаях, стоимость основания может превысить стоимость дома.

Поэтому перед тем, как выбрать определиться с типом фундамента для частного дома нужно провести подробную геолого-гидрологическую экспертизу подстилающего грунта, а для этого, желательно, воспользоваться помощью профильных организаций. Если же вам интересно самостоятельно провести анализ почвы, рекомендуем вам ознакомиться с нашей статьей – классификация грунтов.

Подводя итог, необходимо отметить, что если вы все же настоятельно решились обзавестись плитным фундаментом, готовьтесь потратить значительную сумму денег. Однако взамен вы получите уверенность в будущем, при соблюдении остальных правил строительства и ухода, дом гарантировано простоит эксплуатационный срок.

Калькулятор фундамента – монолитная плита, позволяет изготовить качественное основание, так как алгоритм обладает высокой точностью расчетов.

Этапы работ

Закладка основания начинается с земляных работ. В большинстве случаев достаточно выкопать 40-60 см в глубину и разровнять получившуюся поверхность. На дне котлована создается песчаная или песчано-гравийная подушка, которая должна состоять из отдельных слоев песка и гравия, причем первым, в любом случае должен быть песок. Между слоями рекомендуется укладывать геотекстильную ткань, чтобы избежать перемешивания слоев. Затем все тщательно трамбуется вручную или с помощью вибрационной плиты.

Расчет фундамента монолитная плита своими руками: какая толщина для перекрытия?

Прежде, чем начинать стройку, нужно провести исследования грунта, определить его тип и понять, какую нагрузку он сможет выдержать. Только на основе этих данных можно выполнить правильный расчет нужной площади основания дома.

Преимуществом фундамента из монолитной плиты является его большая площадь, которой он опирается на грунт.

Какой бы не была почва и из какого бы материала не был дом, конструкция его гарантированно выдержит. Естественно, если это частный малоэтажный коттедж, а не небоскреб или опора моста.

Расчет плитного фундамента сводится к планированию размеров основания и калькуляции материалов, которые придется закупить для закладки.

Инструменты и материалы для заливки

Благодаря простоте конструкции плита не требует специфичного, сложного и дорого инструмента. Чтобы залить фундамент, можно обойтись таким набором:

• лопаты;
• УШМ;
• молоток,
• топор;
• ножовка;
• уровень;
• строительный нож;
• шнур.

Хорошо, если для трамбовки песчаной фундаментной подушки будет использоваться виброплита. Но если ее нет, то можно обойтись и массивной ручной трамбовкой.

На фото процесс утрамбовки при помощи виброплиты

Материалов тоже потребуется не много, намного меньше, чем требуется при заливке плиты перекрытия:

• бетон готовый или цемент, щебень, песок;
• материал для гидроизоляции фундамента;
• песок для подушки;
• теплоизолятор для перекрытия доступа холоду к полу;
• ребристая арматура;
• проволока для связки арматуры;
• подпорки для арматурного каркаса.

В жаркую и сухую погоду еще понадобится приобрести клеенку или другой укрывной материал, препятствующий быстрому высыханию бетона. Если фундамент закладывается без заглубления, то нельзя забывать про материал для опалубки.

Поэтому слой гидроизоляции должен быть герметичным, цельным.

Смотрите нашу видео-подборку по теме:

Подсчитываем количество материалов

Подробное описание строительства монолитной или сборной фундаментной конструкции имеется в статье про технологию плитного фундамента и его устройство. Поэтому перейдем сразу к расчету материалов.

К примеру, если основание имеет размеры 9х8 метров и высоту 30 сантиметров, то придется заказывать или замешивать 21,6 куб.м. бетона.

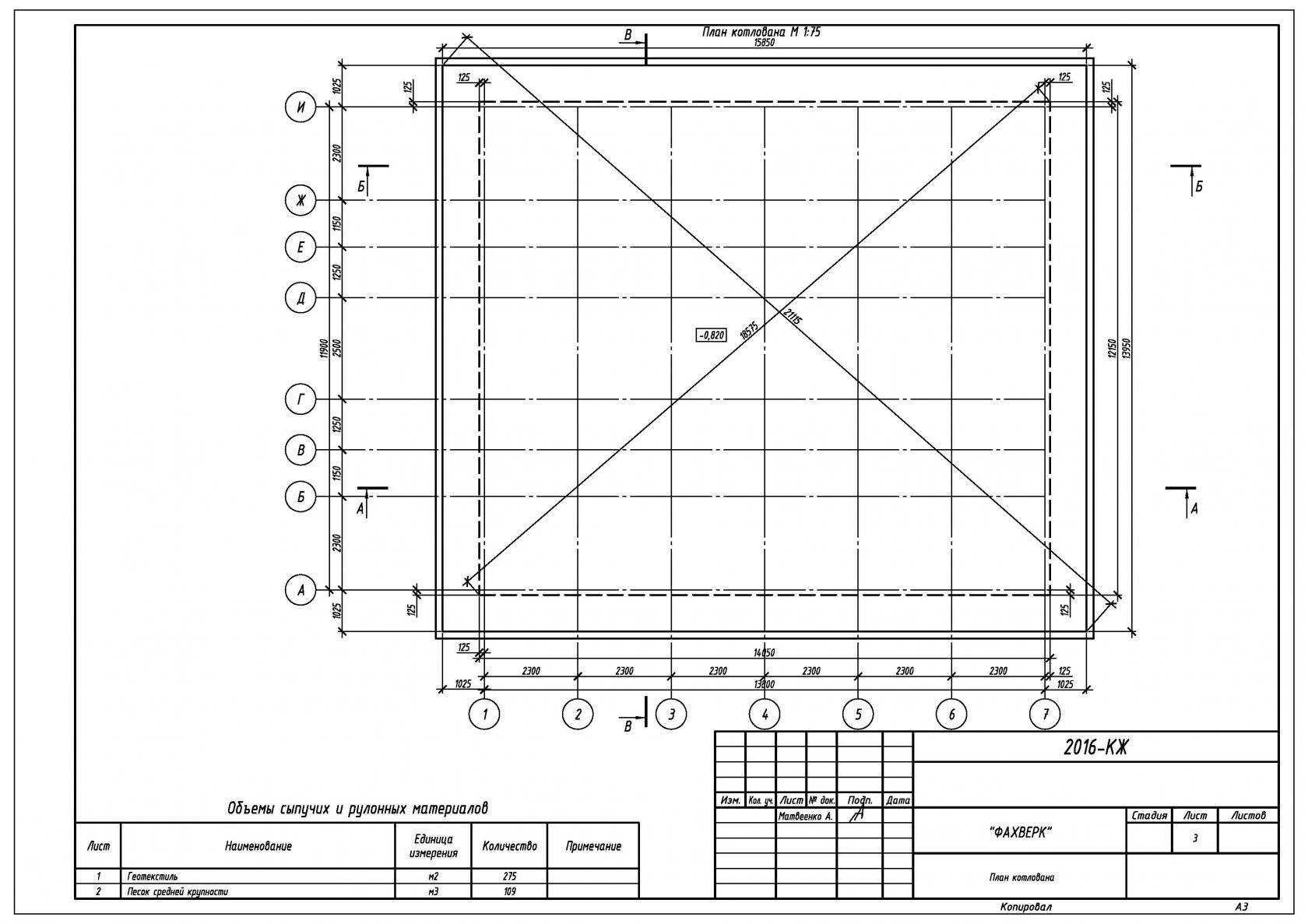

Приведен схематический разрез монолитной плиты

С арматурой тоже не очень сложно. Подсчет производится в несколько этапов:

• Исходя из размера ячейки, определяем количество прутков в одном ряду. Для этого делим длину основания на размер ячейки. Например, если длина фундамента — 9 метров, а ячейка — 20 см, то 9/0,2=45 штук.
• Аналогичным способом считаем количество поперечных прутков. Если ширина фундамента 8 метров, то потребуется 8/0,2=40 штук.
• Количество прутков умножаем на их длину. В нашем случае 45*8=360 и 40*9=360. Складываем, получаем 720.
• Поскольку армировочный каркас делается из двух сеток, то полученную длину нужно умножить вдвое: 720*2=1440 метров.

Или же есть способ проще — делим площадь фундамента на шаг ячейки и умножаем на четыре: 9*8*4/0,2=1440.

Связывать допускается через один узел. Расчет сводится к поиску количества узлов.

Перемножаем количество продольных прутков на число поперечных, поскольку имеется два уровня сетки, то умножаем на два.

В вышеуказанном примере 45*40*2=3600 узлов. Для перевязки через один потребуется 3600*0,3/2=540 метров.

Песчаная подушка под фундамент делается обычно 15-25 сантиметров толщины.

Рассчитать количество песка совсем не сложно, умножив высоту слоя на площадь. Не тяжело будет сделать расчет и материала для гидроизоляции — перекрытия песчаной подушки.

Подсчет стоимости материалов

Зная точное количество бетона, арматуры, прочих материалов, можно уже подходить к вопросу финансовых затрат. В таблице ниже приведены приблизительные затраты на основные материалы в перерасчете на квадратный метр монолитной фундаментной плиты высотой 30 сантиметров и песчаной подушкой в 25 сантиметров.

Материал	Количество	Цена	Стоимость
Бетон М-300	0,3 куб.м.	2900р/куб.м.	870р
Арматура D=14	20 п.м.	35р/п.м.	700р
Проволока вязальная 1.2	7,5 п.м.	0,54р/п.м.	4р
Песок для подушки	0,25 куб.м.	250р/куб.м.	62,5р
Гидроизоляция, рубероид	1кв.м.	10р/кв.м.	10р
Итого			1646,5р

Если бетон не покупается, а готовится самостоятельно вручную или в бетономешалке, то придется еще произвести расчет количества бетона для заливки фундамента.

Смотрите нашу видео-подборку по созданию основания:
