Погружные насосы для колодца: какой лучше выбрать, виды и особенности колодезных насосов

Критерии выбора насоса для колодца

Приобретая аппарат, следует опираться на несколько немаловажных параметров. При неправильной установке или выборе неподходящей модели, долго система не прослужит. Чтобы избежать ошибок при выборе, учитываем следующие факторы, при которых предстоит работать насосу.

1. Производительность. Надо знать, сколько насос может качать воды за установленный промежуток времени. От цели использования меняется и производительность агрегата.
2. Мощность (давление). Этот показатель влияет на водяной напор из источника. Для вычисления предполагаемого напора следует знать глубину колодца и длину трубопровода.
3. Расход электроэнергии. Этот момент играет немаловажную роль в выборе насоса. Прежде всего, это связано с экономией денег на электричестве.
4. Динамический и статический уровень воды колодца. Это показатели объема воды при включенном и выключенном насосе. То есть глубина от поверхности до зеркала воды.
5. Глубина всасывания. Это глубина колодца, с которой предстоит поднимать жидкость.
6. Диаметр колодца. Поможет узнать объем воды в нем.
7. Высота водного столбца.
8. Степень загрязнения колодца. Некоторые насосы могут осуществлять свою работу только в чистых источниках.

Вышеперечисленные критерии необходимо сверить с техническими характеристиками насоса, которые указаны в прилагаемом паспорте товара. Производительность насоса должна соответствовать возможностям колодца. В противном случае механизма выйдет из строя.

Пример расчетов для подбора оборудования

Предположим, что покупаем погружной насос для колодца глубиной 25 м. Динамический уровень, измеряемый после откачки, установился на глубине 15 м. Расстояние до дома составляет 30 м.

Точки водоразбора расположены в первом и втором этаже коттеджа. Условными потребителями будут: душ, кухня и поливочный кран. Унитазом и умывальником как средствами периодического пользования пренебрегаем.

Рассчитаем напор. Для этого суммируем величину динамического уровня 15 м, горизонтальный отрезок водопровода, 30 м которого равны 3 м вертикальной подачи (30/10 = 3). К ним приплюсуем гравитационный показатель 5 м, состоящий из 1 м для поставки на первый этаж и 4 м для поставки на второй.

Прибавим 30 м, требующихся для нормального функционала любой насосной системы. Получилось следующее выражение 15 + 3 + 5 + 30 = 53 м или иначе 5,3 Атм необходимый минимум для подачи воды в коттедж. Технику по производительности подбирать принято с небольшим запасом с учетом некоторой потери мощности в процессе износа.

Для расчета расхода воды прогнозируется число жильцов в доме, подсчитывается количество и расположение точек отбора воды: краны, унитазы, ванны, стиральная машина и т. п.

Рассчитаем расход воды. Имеем три постоянно действующие водоразборные точки. Поливочный кран расходует в минуту до 18 л, смеситель на кухне 10 л, душ 12 л в минуту. Получается 40 л, к которым приплюсуем 5 л на сантехнику, периодически потребляющую воду.

Учтем, что расход должен быть меньше, чем дебит колодца примерно на 15 %. Если в результате откачки воды динамический уровень будет падать, насос переключится на «сухой ход», что в итоге приводит к ускорению износа техники.

Выберем насос. Сравниваем данные о производительности выбранной модели с расходом воды и дебитом колодца. Если в водопроводную систему не предполагается включать накопительный бак, насос должен поставлять воду в объеме общего секундного расхода.

При наличии обычного накопительного бака или гидроаккумулятора ориентироваться надо на часовой расход воды.

Для сверки значений напора и расхода воды изготовителями насосного оборудования разработаны таблицы, с помощью которых производится выбор оптимального варианта (в знаменателе напор, в числителе расход воды)

Для какой скважины какой насос нужен

При этом берут во внимание следующие показатели:

1. Статический уровень. Под этим определением понимают расстояние от поверхности земли до уровня постоянного зеркала воды, находящегося в скважине.
2. Динамический уровень. Этим термином называют расстояние от поверхности земли до минимального показателя воды в скважине.
3. Дебит. Объем воды, который можно извлечь из данной скважины за принятую единицу времени.
4. Глубина скважины до отметки основания дна.
5. Диаметр обсадной трубы.

Получить такие характеристики можно 2 способами:

1. На основе документации. Если скважину бурит специализированная компания, то по завершении работ владельцу выдают технический паспорт. В него внесены все важные характеристики.
2. Опытным путем с помощью измерений. Такой подход необходим в случае самостоятельного бурения скважины или длительного неиспользования скважины.

Учет характеристик скважины

Для замера глубины скважины до зеркала воды, вам понадобиться верёвка и груз.

Для этого потребуется:

• длинная веревка (длина должна быть соизмерима с глубиной скважины);
• груз в форме цилиндра или конуса без дна (его привязывают к одному концу веревки);
• рулетка.

Замер статического уровня

За это время уровень жидкости должен достичь максимального. После этого груз начинают опускать на веревке до характерного хлопка.

Такой звук сигнализирует о том, что груз достиг поверхности воды. На бечевке делают отметку на уровне земли. Веревку полностью извлекают и замеряют расстояние от отметки до груза. Этот показатель является статическим уровнем.

Замер динамического уровня

Сначала в нее опускают насос скважинный погружной, после чего начинают откачивать воду. Сначала уровень жидкости при откачивании будет уменьшаться, поэтому насос придется периодически опускать ниже. Как только вода перестала убывать, считают, что минимум достигнут. Уровень воды определяют с помощью веревки и груза аналогичным способом.

Разность между статическим и динамическим уровнями является производительностью скважины

Этот показатель важно учитывать при выборе насоса. Если разница между уровнями небольшая, это свидетельствует о том, что столб воды быстро восполняется. При высокой производительности можно использовать мощные насосы

Некоторые артезианские скважины не имеют разницы между статическим и динамическим уровнями воды

При высокой производительности можно использовать мощные насосы. Некоторые артезианские скважины не имеют разницы между статическим и динамическим уровнями воды.

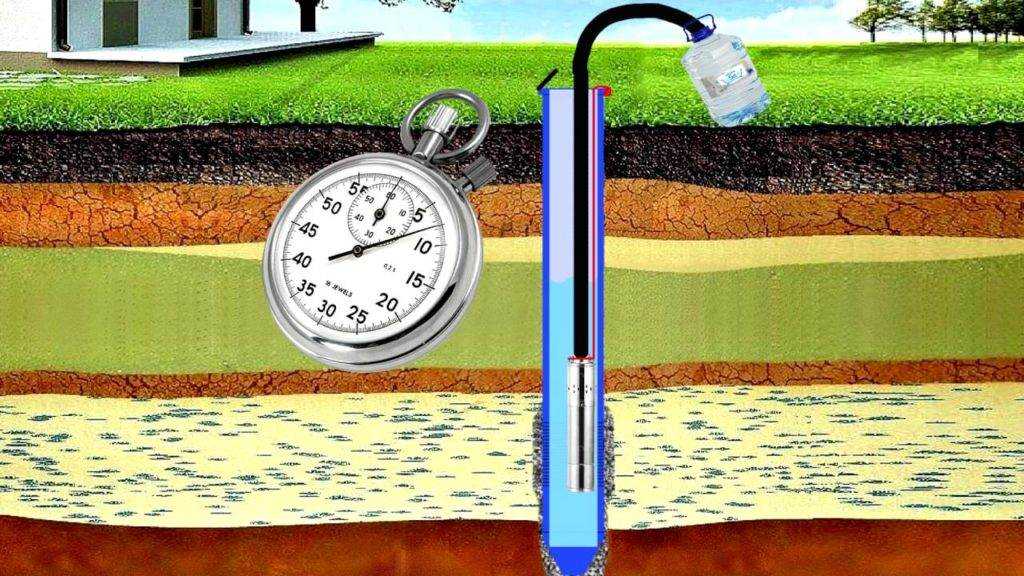

Определение дебита

Для определения дебита скважины потребуется:

• насос;
• таймер;
• большая емкость для воды из скважины (бак, бочка, ванна) – единственное требование заключается в том, чтобы знать объем данного резервуара.

В первую очередь надо выкачать воду из скважины. Для этого насос помещают как можно глубже. Сигналом отсутствия жидкости станет хлюпающий звук. После этого нужно дождаться восполнения уровня. Скорость этого процесса можно засечь с помощью таймера. Как только статический уровень восстановится, воду снова откачивают, но уже в емкость. Определить дебит можно, разделив количество полученных литров воды на минуты.

Насос в скважину по диаметру должен быть несколько меньше диаметра обсадной трубы. Это необходимо для обеспечения доступа к прибору при поломках и регулярном обслуживании.

Разбор нюансов

Учитывать только технические показатели скважины можно в тех случаях, когда бурение выполняли профессиональные работники. По статистике, скважины, пробуренные кустарным способом, склонны к быстрому запесочиванию и заливанию.

Загрязнение оборудования приводит к его поломкам. Чтобы предотвратить это, для таких скважин лучше приобретать специальный насос, предусмотренный для работы в сложных условиях.

Еще один важный критерий, по которому выбирают типы скважинных насосов, – ежедневный объем потребления воды. Средний показатель для семьи из 3-4 человек составляет 60-70 л. Если вода необходима также для полива огорода и кормления скота, то средний показатель увеличивается.

Устройство

Разобрать устройство всех существующих насосов в рамках одной статьи невозможно. Полезно остановиться на такой популярной модели, как «Водомет» – тем более что эта марка породила целую нишу насосного оборудования погружного типа.

Оно отличается:

• мягкими ценами;
• высокой производительностью;
• легкостью ремонта и сервисных работ.

«Джилекс Водомет» 60/52 зарекомендовал себя очень хорошо благодаря тщательно продуманной стандартизированной конструкции. Корпус представляет собой цилиндрический металлический блок, который скрывает двигатель. Вал служит для присоединения крыльчатки, но она не контактирует с моторным отсеком, поскольку отграничивается от него при помощи вкладыша. Крылатая часть отличается сложным внутренним устройством (в нее входит комплект дисков). После белой детали с наружными лопастями ставится шайба черного цвета такого же диаметра.

Далее идет «стаканчик», второй лопастной диск, шайба. После них:

• белый диск с лопастями;
• стакан;
• шайба;
• диск;
• стакан;
• шайба;
• стакан;
• шайба;
• заглушка белого цвета с отверстием в середине;
• крышка черная с таким же отверстием;
• укороченный цилиндр с размещенной над ней сеткой.

Роль последней детали состоит в фильтрации воды. Только прошедшая сетку жидкость подается в шланг либо в трубопровод. Указанная схема чередования компонентов свойственна любой модели этой серии, будь то предназначенные для глубины 5 м, или призванные работать в колодцах, вырытых до 20-40 м. Задача шайб состоит в понижении трения. Для производства дисков, шайб и стаканов применяется полиамид.

Подобная конструкция означает, что поломка может быть вызвана:

• либо контактом крыльчатки с илом;
• либо разрушением сетевого кабеля;
• либо нарушением работоспособности электромотора.

Внимание: не стоит устранять дефект скруткой или при помощи паяльника. Это нарушит герметичность оболочки со всеми вытекающими последствиями. Отвергнув эти два предположения, остается ремонтировать и перебирать моторный отсек; разборка его производится в обратном порядке

Отвергнув эти два предположения, остается ремонтировать и перебирать моторный отсек; разборка его производится в обратном порядке.

Монтаж

Общие правила установки погружного насоса в колодце:

1. Для закрепления насоса используется трос полимерный или стальной рассчитанный на вес оборудования и в соответствии с требованием производителя.
2. Водопровод организуется гибким шлангом для временного использования или жесткой трубой из стали, сшитого полиэтилена для стационарной установки. Нельзя допускать перенос нагрузки веса оборудования на водопровод.
3. Насос закрепляется на тросе так, чтобы не доставать до дна. Расстояние от всаса насоса и до фактического дна колодца должно составлять не менее метра. Однако всас не должен подниматься выше динамического уровня воды.
4. Для закрепления троса на корпусе насоса имеется специальная проушина. На поверхности обязательно оборудуется станина или опорная балка на подпорках для фиксации троса и закрепления питающего кабеля.
5. В качестве питающего кабеля используется пищевой трехжильный кабель сечением не менее 2 мм кв. или в соответствии с требованием производителя.

Схема монтажа вибрационного насоса

Для дренажных насосов требование относительно глубины в принципе не актуально, они способны перекачивать воду вместе с илом и осадком. Однако в случае с колодцем это может создать явную проблему. Вместе с донным илом будет закачиваться и часть фильтрующего слоя мелкого гравия и щебня.

При использовании дренажного насоса желательно предусмотрительно закрепить его на том же расстоянии в метр от дна или использовать специальные подпорки, закрепляемые к насосу снизу со стороны всаса.

Лучшие винтовые насосы

Unipump ECO VINT

Unipump ECO VINT

Бюджетный винтовой насос очень маленького диаметра (менее 80 мм). Работа практически не сопровождается шумом. Неприхотлив и отлично чинится. В любом соответствующем магазине можно приобрести запасные части. Однако для этого агрегата они требуются очень редко.

Преимущества	Недостатки
низкая цена; компактные размеры; бесшумная работа; длинный кабель в изоляции.	крепления могут ослабевать; иногда вытекает небольшое количество смазки.

Цена: 4 000 – 7 000 рублей.

Беламос TF3-60

Беламос TF3-60

Недорогой аппарат, который может быть использован как насос для колодцев, так и для скважин. Большая глубина погружения: до 80 метров. Надежная конструкция позволяет использовать его долгое время без забот о починке. Починка к слову тоже не осложнена. Все запчасти находятся в продаже. Беламос TF3-60 – ответ на вопрос: какой насос для глубокого колодца лучше всего выбрать?

Преимущества	Недостатки
надежная конструкция; большая глубина погружения; невысокая цена.

Цена: 9 000 – 12 000 рублей.

Устройство

Механизм действия и конструктивные особенности колодезного насоса зависят от его типа и условий эксплуатации. Выделим некоторые элементы:

• Корпус выполняет функцию защиты от факторов внешней среды и механических повреждений рабочих узлов. Выполнен он из высокопрочной стали и представляет собой цилиндр вертикального исполнения.
• Всасывающий патрубок предназначен чтобы нагнетать ж в рабочую область. Выполнен из коррозиестойкой стали или металлопластика.
• Проушина под трос – элемент удерживающий электронасос в колодце. Трос может быть смонтирован в защищенном исполнении или закладываться в трубопроводе.
• Двигатель – строение этого элемента зависит от типа изделия. К примеру, у вибрационного вида электротехническое устройство представляет собой катушку с ферромагнитным сердечником. В винтовых видах двигатель состоит из статора и ротора, приводящих механизм в действие.
• Шнур питания – кабель подачи электроэнергии. Прокладывается в защитном коробе или трубе.
• Диэлектрический компаунд обеспечивает надёжную и электробезопасную работу двигателя, а потому заливается в нижнюю часть устройства.
• Рабочий элемент присутствует всегда, но в зависимости от типа оборудования может представлять собой различные механизмы. У вибрационного типа это поршень, закрепленный на штоке. Центробежный агрегат для подачи воды оборудован рабочим колесом с лопастями. Винтовой тип оснащен шнеком.

• Обратный клапан – обязательный элемент любого погружного агрегата для колодца, так как предотвращает утечки жидкости из устройства в источник.
• Все водяные насосы оборудованы упорами, диафрагмами, муфтами, амортизаторами и другими механизмами, защищающими элементы от трения, удара, скольжения и механических повреждений внутри устройства.

Популярные производители

Какой насос купить для колодца, решать следует индивидуально, но предпочтительно выбирать его из числа моделей известных марок.

• Гардена (Gardena)– эффективные и малошумные немецкие насосы с двойными прокладками и надежной защитой двигателя. Встроенные обратные клапаны оптимизируют работу агрегата.
• Малыш – серия из нескольких моделей вибрационных насосов, отличающихся простотой конструкции и низкой стоимостью (на такой насос погружной для колодца цена составит всего 2000 рублей). Не следует использовать для непрерывной работы. Напор – 40 м, производительность в зависимости от модели 432-1000 л/час.
• Водолей – экономичный центробежный погружной насос для бытовых целей от харьковского производителя. Подходит для перекачки питьевой воды.
• Джилекс – серия погружных центробежных агрегатов Водомет А с КПД, увеличенным за счет использования особой конструкции «плавающих» колес. Комплексная защита от работы на холостом ходу и понижения уровня воды.
• Грундфос (Grundfos)– большой ассортимент погружных и поверхностных моделей из высококачественной стали из Дании, отлично зарекомендовавших себя на рынке. Могут использоваться для питьевой воды.

https://youtube.com/watch?v=p1twcgiduZg

Основные типы погружных колодезных насосов

Различают несколько типов погружных устройств:

• вибрационные;
• винтовые;
• центробежные;
• вихревые.

Вибрационный насос представляет собой агрегат, который работает за счет внутренней диафрагмы. Эта диафрагма всасывает воду, что приводит к активизации электромагнитного поля. Начинается движение этого поля и последующее выталкивание воды.

В винтовых жидкость вытесняется специальным ротором, вращающимся в статоре. Мощность насоса зависит от количества таких систем в агрегате.

Центробежные аппараты основаны на работе колеса с лопастями. Считаются наиболее пригодными для использования даже в загрязненных водах.

Вихревой агрегат работает при помощи вакуума, создаваемого колесом. Вода попадает в вихревую полость и начинает двигаться намного быстрее, чем обеспечивается хороший напор. Но вихревые лучше не использовать в загрязненных источниках.

В отдельную группу выделяют автоматизированные насосы. Такие агрегаты могут быть любого из перечисленных типов. Как правило, это лучшие погружные насосы для колодцев. Отличительной особенностью является практически полная автономность. В аппаратах присутствует большое количество датчиков, которые следят за работой самого устройства, а также за уровнем воды в колодце. При подключении к автоматизированному устройству гидроаккумулятора получается разновидность насосной станции.

Определиться с тем, какой лучше насос подобрать, поможет следующий рейтинг.

Винтовые Насосы

Шнековое погружное устройство, работает на принципе винта Архимеда. Рабочий винт (ротор, изготовленный из стали) сложной конфигурации касается своими краями цилиндра из эластомера так, что образуются полости изменяющейся формы. Цилиндр и винт вместе называются героторной парой. В каком бы положении ни находился ротор, суммарный объём полостей камеры одинаков. При вращении винта к выходному патрубку движется вода, находящаяся в полостях, образованных героторной парой. Вода поступает в магистраль равномерно, и напор на выходе постоянен. Механизм этой модификации может перекачивать различные по вязкости жидкости. Образцы средней цены с производительностью 1500-2000 л/час способны создавать напор 40-60 м.

Достоинством является нечувствительность к скачкам напряжения (при работе стабилизатор не используется).

Среди главных недостатков устройства этого типа — большое количество участков трения, образующихся в камере при работе. Система очень чувствительна к загрязнению воды. Попадающий песок является абразивом. Детали быстро изнашиваются, и нужно заменять героторную пару. Этот тип насосов популярным не является, хотя и подходит для водных скважин. Нет также данных о сроке службы, поскольку насосная модификация этого типа нова на рынке.

Лучшие погружные насосы (10 м)

Калибр НВТ-360/10П — глубинный насос китайского производства. Его производительность составляет 1,08 м³ в час. Относится к категории вибрационных. Является полностью бесшумным. Отличается установкой по вертикали, вмонтированной системой термической защиты и нижним водозабором. К преимуществам такой модели относится следующее:

• рассчитан глубину 10 м;
• качает примерно 1,08 м³ в час;
• напор составляет 70 м;
• мощность — 360 Вт, а напряжение — 220 В;
• шнур в длину 10 м;
• невысокая стоимость -около 1 300-1 800 рублей;
• устройство удобно опускать или поднимать за проушину корпуса;
• корпус очень прочный.

Единственным недостатком является то, что иногда устройство способно работать только на глубине в 5 м, если опускать в колодец, а не 10, как записано в его паспорте. Такой прибор отлично подходит для дач.

Grundfos SBA 3-45 A — это еще одна модель этой категории. Насос работает очень тихо. Его полагается устанавливать вертикально. Автоматически реагирует на уровень жидкости и не допускает того, чтобы весь механизм перегревался. Глубина окунания составляет 10 м. Показатель производительности составляет 2,83 м³ в час Напор — более 30 м. Мощность составляет 1 070 Вт. Цена варьируется от 20 000 до 36 000 рублей. Прибор отлично подходит для водоснабжения дома. Достаточно его установить, и можно больше не вспоминать о нем. Недостатком является его высокая стоимость. Известны случаи, когда прибор сгорал, однако это происходит очень редко.

Погружной насос Grundfos

GARDENA 6000/5 Comfort — это тоже электронасосы, которые работают практически бесшумно. Есть защита от перегревания. Установлена система слежения за уровнем жидкости. Прибор располагать вертикально. Крепежный трос составляет 15 м. Он вмонтирован в обратный клапан. Погружается прибор на 13 м. Подача воды составляет 6 м³ в час Напор — примерно 45 м. Мощность составляет 1 050 Вт. Преимуществом является то, что имеются двухслойные прокладки и фильтр из нержавеющих материалов. Прибор удобно использовать. Еще один плюс — это энергосбережение. Насос считается долговечным, надежным и прочным. Его стоимость варьируется от 23 000 до 35 000 рублей. Считается одним из лучших среди колодезных насосов. Но имеются и недостатки. Например, если кран будет полностью открытым, то система может распознать это как утечку. Иногда система автоматически отключается из-за сбоев. Кроме того, обратный клапан может со временем ослабнуть. Также нужно учитывать и большую стоимость прибора.

Для полива из водоема

Какой насос выбрать для полива огорода? При выборе таких насосов необходимо учитывать состояние воды в реке, пруду или озере. Если она чистая, то вполне можно покупать поверхностные модели, а вот для сильнозагрязненной жидкости используются дренажные насосы. Первые мы описывали выше, можно только уточнить, что они обеспечивают сильную струю, при которой можно полить грядки, находящиеся на расстоянии 50 метров. Главное, подобрать правильный заборный шланг, который опускается в водоем. Резиновые варианты должны быть исключены сразу, так как велика вероятность сжимания шланга в результате скопления разряженного воздуха, что приводит к приостановке подачи воды и перегреву двигателя.

Дренажные

Дренажные насосы для полива могут выдерживать работу с очень загрязненной водой, если вблизи участка находится болото, то этот вид устройств спокойно может обеспечить полив из него. Их конструкция кроме фильтра имеет еще измельчитель, который на отлично справляется с крупными твердыми частицами перемалывая их в порошок. В результате они не только поливают грядки, но и удобряют их измельченными включениями. Такие насосы перекачивают воду, нагретую на солнце, их двигателю не страшен перегрев.

Преимущества дренажных аппаратов:

• небольшой вес;
• компактность;
• долговечностью;
• имеют предохранительный переключатель, который отключает работу при недостаточном уровне воды и предотвращает перегорание двигателя;
• простота эксплуатации и обслуживания.

На видео – насос для полива из водоема (пруда):

Лучшие погружные колодезные насосы для подачи воды в дом

Если ваш колодец очень глубокий, более 8 метров, для обеспечения качественного водоснабжения рекомендуется устанавливать погружной насос. При этом минимальное расстояние от дна должно составлять не менее 50 см. Это поможет избежать такого негативного явления, как засасывание песка, глины, ила внутрь агрегата.

Grundfos SB 3-45 A

Водяной насос для колодца, производства Сербии пользуется повышенным спросом среди владельцев частных коттеджей. Чаще всего модель Grundfos SB 3-45 A используется для полноценного водоснабжения в доме. Устройство устанавливается на максимальную глубину 10 метров, высота подачи воды равна 30,1 м; вес изделия 9, 69 кг; габариты 560 х 150 х 150 мм; длина электрокабеля – 15 м. Корпус изготовлен из высококачественного пластика.

• Бесшумная работа.
• Высокая производительность.
• Прочность, долговечность.
• Гарантия от производителя 2 года.

Pedrollo 4SR2m/20-PD

Водяной насос Pedrollo 4SR2m/20-PD погружного типа стабильно перекачивает воду из колодцев, идеально подходит для водоснабжения частного дома. Максимальная глубина погружения прибора составляет 100 метров. Материал изготовления рабочих элементов конструкции – нержавеющая сталь, устойчивая против коррозии и ржавчины. Аппарат обеспечивает чистоту подаваемой воды: допускается содержание песка не более 150 грамм на метр кубический.

• Повышенная производительность (два кубических метра в час).
• Большая глубина погружения.
• Высокое качество изготовления.
• Длительный эксплуатационный срок.
• Прочность конструкции.
• Надежность работы.

• Большой вес изделия – 18,3 кг.
• Высокая стоимость прибора.

Lukon 4SKM 150

Польский погружной насос Lukon 4SKM 150 считается глубинным аппаратом. Глубина погружения составляет 15 метров. Корпус прибора обладает повышенной устойчивостью против образования пятен ржавчины, коррозии и прочих разрушений. Материалы изготовления – латунь и нержавеющая сталь. В конструкцию насоса входит мощная крыльчатка из латуни, обеспечивает подъем на максимальную высоту 99 метров.

• Высокая производительность, вода подается со скоростью 60 литров в минуту.
• Долговечность, надежность.
• Прочность конструкции.
• Удобство пользования.
• Вода подается на высоту 85 метров.
• Гарантия – один год.

Lider 3SKM100

Струйный насос Lider 3SKM100 предназначен для обеспечения питьевой водой из глубоких колодцев, скважин. Основное преимущество данной модели – малые размеры (75 х 455 мм) с сохранением отличной производительности и обеспечением необходимого напора. Скорость подачи воды равна 35 литров в минуту, высота подачи – 54 метра.

• Прибор изготовлен из высококачественных материалов: нержавейки, латуни, меди.
• Небольшой вес изделия – 8,5 кг.
• Высокий КПД.
• Встроенная система защиты от перепадов температур.
• Удобное управление при помощи пульта обеспечивает надежную защиту устройства от возможных перегрузок.
