11 лучших производителей дымоходов

Общие требования к хорошим дымоходам

Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.

Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.

Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.

Правила монтажа

При монтаже сэндвичи необходимо монтировать в полном соответствии со всеми правилами и рекомендациями, в этом случае работы будут выполнены качественно, безопасность эксплуатации соблюдена.

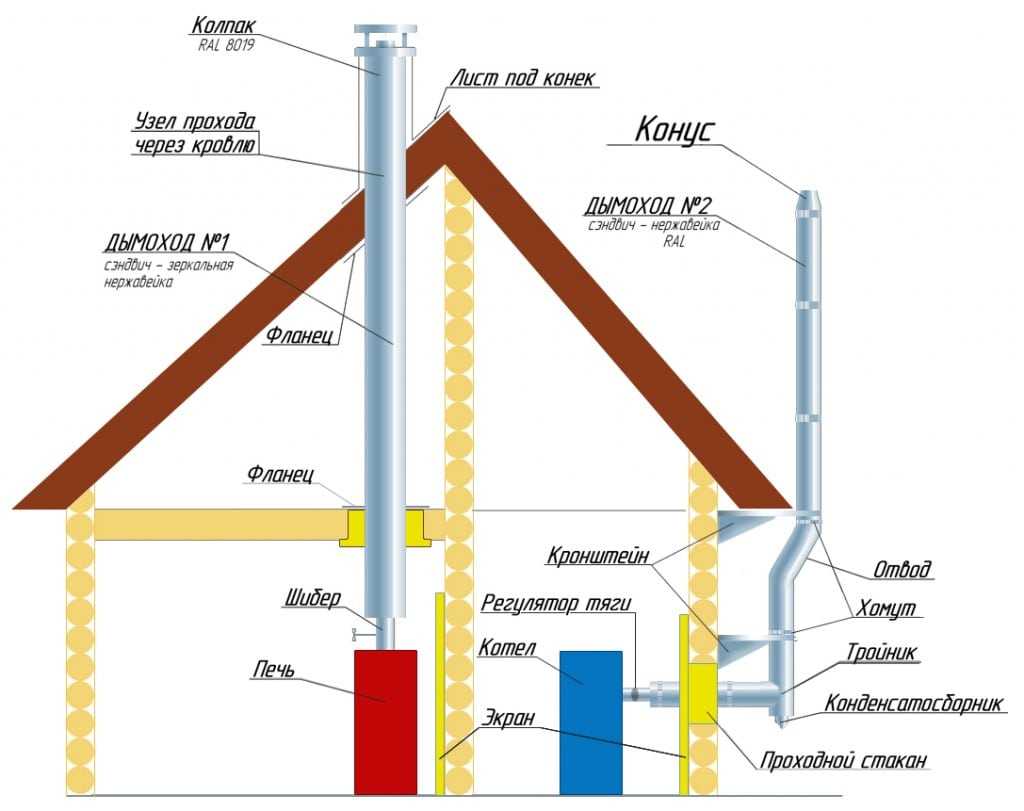

Варианты расположения сэндвич-дымоходов.

Трубу, в случае ее выхода на плоскую крышу, необходимо устанавливать таким образом, чтобы она немного выступала над крышей, примерно от пятисот миллиметров. При расположении конструкции относительно конька ее монтируют на расстояние, меньшее 1,5 м, высота трубы должна составлять не менее 500 мм от самой высокой точки конька.

При изготовлении кровельного материала из горючих составляющих труба должна находиться выше кровельного конька на метр-полтора. Этот показатель полностью соответствует всем пожарным нормам.

Особенности самостоятельной сборки

Технически собрать своими руками дымоход несложно. К тому же на страницах Интернета много видеоматериалов и пошаговых инструкций для выполнения основных действий. Комплект конструкции состоит из деталей и аксессуаров – стальных труб различного диаметра со слоем теплоизоляции.

Порядок сборки:

  1. Как правило, стандартная длина одного сегмента 100 см. В деталь с большим диаметром вставляется деталь меньшего диаметра. Подсоединение выполняется от отопительного прибора снизу вверх.
  2. На отопительный агрегат устанавливается переходная труба длиной до 500 мм или адаптер. При выводе через стену в горизонтальном положении дополнительно ставится отвод с уклоном 3⁰.
  3. Переходник или адаптер соединяется с первым элементом, а затем выполняется установка других труб друг в друга.
  4. Полная герметизация выполняется стыковкой двух элементов.
  5. Соединительными муфтами стыки тщательно уплотняются, а с помощью хомутов конструкция надёжно крепится к стене. Установка опорных кронштейнов через каждые 1,5 метра предотвратит возможные сдвиги системы.

Удачной сборки. Берегите себя и своих близких!

Как выбрать сэндвич для дымохода

При покупке элементов отвода дыма требуется наличие заводского сертификата с описанием его характеристик, к которым относят наименование категорий котлов для возможного подключения, гарантийный срок и виды топлива. При отсутствии сертификата воспользуйтесь правом покупки в другом месте.

Для мастеров, желающих создать отвод дыма своими руками в наличии должна быть подробная инструкция.

Обращают внимание на нержавеющую сталь, из которой выполнен сэндвич. Качество этого материала влияет на срок службы и сопротивление высоким температурам

Теплоизолятор внутри полости должен выдерживать до 650º без деформации.

Для котлов на твёрдом топливе приобретают изделия с соединением швов лазерной сваркой и внутренней трубой из нержавейки. Для котлов с применением газового топлива допускается соединение элементов при помощи метода катания и полости внутри каждой из оцинковки.

Наружные элементы могут быть выполнены из оцинкованной стали, полиэстера, латуни, нержавеющего металла.

Размеры сэндвичей из нержавеющей стали

При покупке труб требуется учитывать диаметр выхода патрубка из котла. Соответствующий показатель трубы не должен быть меньше его. Сэндвич труба должна одеваться на вывод.

  • Диаметры внутренних труб имеются в продаже: 110 мм, 115 мм, 120 мм, 150 мм, 200 мм и до 300 мм включительно.
  • Длина отрезков сэндвичей в продаже полметра и один метр.
  • Толщиной стенки внутренней трубы изготавливают 0,5 мм и 1 мм.
  • Внешний диаметр выпускают от 200 мм до 430 мм.
  • Уголки для поворота продают на 90º. Тройники на 90º и 135º.
  • Толщина внутреннего утеплителя колеблется от 4 см до 6 см.

Рейтинг лучших производителей дымоходов

Лучшие дымоходы для камина или бани – это изделия, произведённые проверенными компаниями

Поэтому обязательно обращайте внимание на бренд, под которыми выпущены трубы. К самым надёжным маркам относят следующие:

  1. Крафт. Новичок на рынке быстро завоевал любовь потребителей. Компания выпускает изделия только для внутреннего рынка и отличается высоким качеством.
  2. Вулкан. Компания возникла в конце прошлого века и выпускает трубы, разработанные в собственных лабораториях. Ассортимент достаточно широк и включает в себя дымоходы из котловой и других видов стали.
  3. Росст Ин. Московская марка, которая занимается выпуском качественной продукции из хороших материалов.
  4. Jeremias. В рейтинг дымоходов изделия данной немецкой марки включаются регулярно. Они выделяются интересным дизайном, уникальным по прочности сварным швом и качественными материалами.
  5. Термофор. Динамично развивающаяся марка. Она использует несколько видов материалов, включая сталь марки 439 для дымоходов с разными конфигурациями. У компании высокотехнологичное оборудование и хорошая репутация.

Монтаж сэндвич дымохода самостоятельно

Установка трубы благодаря легкости и простоте конструкции не составляет сложности даже для человека с начальными навыками мастерства.

В первую очередь нужно позаботиться о подготовке кровельного пирога или стены к установке трубы. В идеале это должен быть этап строительства или капитального ремонта дома или бани. Но на практике чаще приходится делать все в уже готовом доме, что предполагает много хлопот.

Для вывода трубы необходимо сделать отверстие в перекрытии и кровельном пироге, либо прорубить отверстие в стене.

Необходимо заранее продумать схему дымохода и приобрести необходимые составляющие:

  • старт-сэндвич (адаптер), позволяющий выполнить переход от одностенного патрубка печного отопления в двустенную трубу;
  • собственно дымоход, заранее купленный или изготовленный в соответствии с проектом печного отопления;
  • мастер-флэш (монтажная основа) для выхода на крышу — элемент в виде плоского основания с эластичным патрубком, устанавливаемый поверх кровли;
  • оголовок (флюгарка, дымник) — защитный элемент от осадков и мусора либо дефлектор для улучшения тяги.

Через крышу

Установка дымохода через крышу проходит по стандартной схеме:

  • на выходной патрубок печи устанавливается старт-сэндвич;
  • к нему присоединяется основная труба дымохода;
  • далее фиксируется следующий модуль, ведущий через отверстие в кровле;
  • соединение с трубой дымохода осуществляется через переходник из двух пластин с патрубком;
  • на крышу крепится мастер-флеш;
  • над кровлей устанавливается оголовок.

Через стену

В некоторых случаях оптимальным решением обустройства дымохода становится монтаж трубы через стену, например, когда нужно избежать чрезмерной нагрузки на перекрытие здания.

В таком случае первый модуль дымохода из сэндвич трубы прокладывают горизонтально от печного узла через стену, а после выхода на улицу с помощью специального колена второй модуль сэндвич трубы ставится вертикально.

Алгоритм действий выглядит следующим образом:

  • первая часть конструкции — старт-сэндвич;
  • монтаж первого колена дымохода;
  • присоединяется еще одно колено под углом 45 или 90 градусов;
  • далее фиксируется сэндвич труба;
  • после установки трубы через стенку на ее оголовок надевают тройник для обустройства патрубка для сбора и отвода конденсата;
  • на верхнюю часть монтируют оголовок;
  • выходная часть дымохода фиксируется при помощи кронштейнов.

https://youtube.com/watch?v=Cl7fOBTo6kw

Как выбрать

При монтаже дымохода из сэндвич труб своими руками этот вопрос заслуживает особого внимания. Основным критерием при выборе данных изделий является марка стали, из которой те произведены. Она должна быть указана в их техническом паспорте.

Ниже представлены наиболее часто применяемые стали и их особенности с точки зрения создания сэндвич дымоходов своими руками.

Сталь AISI 430. Это – хромисто-железная низкоуглеродная нержавеющая сталь. Её основные особенности такие:

  • хорошо переносит воздействие мягких коррозионных сред;
  • отлично противостоит процессу окисления при высоких температурах;
  • сталь становится хрупкой при температуре, приближающейся к нулю;
  • свариваемость посредственная. Производить из неё сварные изделия, работающие под нагрузкой, не допускается.

С технической точки зрения вполне оправдан монтаж таких сэндвич труб для дымоходов каминов, печей и твёрдотопливных котлов малой мощности.

Сендвич трубы производятся из стали разных марок и бывают оцинкованными и нержавеющими

Сталь AISI 304. Данный продукт представляет собой аустенитную нержавеющую сталь, содержащую никель и титан. Основные свойства:

  • отличная устойчивость в мягких коррозионных средах;
  • сохранение высокой прочности при пониженных температурах;
  • хорошая свариваемость.

Монтаж дымоходов сэндвич из нержавеющей стали AISI 304 рекомендован для удаления топочных газов температурой до 300˚С. Это отличное решение для газовых колонок и котлов.

Сталь AISI 316. Основным отличием этой марки от предыдущей является наличие молибдена, повышающего коррозионную устойчивость конструкции. Выполнение монтажа дымовой трубы сэндвич из стали AISI 316 будет оправдано, если отопительный агрегат работает на газе, дизельном топливе или на дровах и характеризуется большой мощностью.

Сталь AISI 310. Жаростойкость – вот главное преимущество этой марки. Произведённые из неё трубы сэндвич выдерживают нагрев до 1000˚С. Отдавать предпочтение монтажу дымохода из сэндвич труб, изготовленных из такой стали, следует, когда для отопления используются угольные печи и котлы, а также агрегаты на дровах, торфобрикетах и прочем.

Подбирать трубу для дымохода нужно в зависимости от топлива, которое потребляет печь или котел

Сталь AISI 321. Предел жаростойкости этой марки стали меньше и составляет 600…800˚С, но она характеризуется повышенной устойчивостью к воздействию коррозии. Осуществлять монтаж выполненных из неё дымоходных труб сэндвич рекомендуется для печей, работающих на дровах.

Несмотря на то, что в конструкции дымохода из сэндвич труб присутствует сталь, возводить для неё фундамент не обязательно.

Не менее важная характеристика – это толщина утеплителя. Рекомендации по выбору сэндвич труб с учётом этого параметра в зависимости от используемого агрегата представлены в нижерасположенной таблице.

Тип отопительного агрегата Толщина слоя утеплителя, мм Температура выводимых газов, ˚С
Дровяные печи и камины 50…100 300…600
Твёрдотопливные котлы 50…100 400..700
Газотурбинные установки 50 450..600
Дизельгенераторные установки 50 450…500
Газопоршневые установки 50 450…500
Микротурбинные установки 50 300
Дизельные котлы 250 150…200
Газовые котлы 25 110…180
Конденсационные газовые котлы 25 60

Стальные дымоходы и их свойства

Имеется много разновидностей материалов для устройства дымохода в частных домах. Трубы разделяются в зависимости от назначения и функциональности.

  • Стальные трубы с одной стенкой предназначены для временного использования в качестве отвода при подключении печей и газовых котлов, ремонтных работах части дымового канала и для вставки в кирпичные дымоходы.
  • Коаксиальные трубы отвода дыма сконструированы так, что одновременно могут отводить продукты горения и нагнетать свежий воздух для горения очага. Труба состоит из двух оболочек, отток дыма происходит по внутренней трубе, а воздух поступает в промежутке между двумя секциями. Дымоход из подобных труб устраивают, если для работы котла нужен кислород.
  • Двустенные стальные сэндвичи дымоходов устраивают для более эффективного функционирования дымового канала. Конструктивной особенностью является две трубы помещённые одна в другую, между которыми предусмотрен утеплитель. Толщина тёплой прослойки предупреждает образование капель конденсата на стенках трубы, и тем самым продлевает срок службы.

Сэндвич для дымохода

Утеплённые двухслойные трубы позволяют внутренней части нагреваться максимально быстро и способствуют эффективному отводу дыма из очага горения. Устраиваются снаружи здания в тех случаях, если выполнить внутреннюю разводку дымохода не представляется возможным.

Установку сэндвича дымохода можно заказать специализированным строителям, но если разобраться во всех тонкостях технологии, то можно выполнить монтаж дымового канала самостоятельно.

Положительные характеристики сэндвича для печного дымохода

  1. Относительная лёгкость возводимой конструкции сэндвича для дымохода не требует создания основания, как из кирпича или керамики.
  2. Работа по устройству дымового канала может выполняться в любой сезон года.
  3. Монтаж дымохода можно выполнять для удаления дыма от котлов на любом топливе.
  4. Сэндвич дымоход из нержавеющей стали изготавливают из металла высокого качества, иногда для прочности добавляют титановые примеси. Элементы для жёсткого температурного режима делают с толщиной стенок до 1 мм, они не деформируются и прекрасно работают даже при 650ºС.
  5. Монтаж печного дымохода из нержавеющей стали производится легко, предусмотрено большое количество соединительных элементов, которые обладают теми же качествами, что и сами трубы. Сэндвич трубы являются универсальным материалом, позволяющим устраивать дымоходы любой сложности и конфигурации.
  6. Эффективно снижают потери тепла, не портятся из-за образования конденсата на стенках.
  7. Внутренняя часть канала не подвергается действию наружных природных условий.
  8. Не требует постоянных ремонтов и замен, кроме чистки от сажи.
  9. Не создаёт при тяге дыма дополнительных шумов и гудения, является экологически чистой конструкцией.

Правильный выбор дымохода

В этом деле важны некоторые факторы:

  1. Качественное функционирование всей сэндвич конструкции находится в прямой зависимости от прочности материала, который используется при ее изготовлении.
  2. Размеры сэндвич трубы.
  3. Плотность слоя теплоизоляции.
  4. Вид трубного шва (катанный, лазерный).

Катанные швы нашли широкое применение в газовых котлах. Изделия с лазерными швами максимально герметизируют отопительную систему и чаще всего используются в твердотопливных котлах. Обычно для производства внутренних труб используется термостойкая нержавейка, но иногда и оцинковка. Такого вида сэндвич устройство можно устанавливать в газовых котлах малой мощности.

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

  • Трубы;
  • Тройники;
  • Колено для изгиба трубопровода в нужном направлении;
  • Опора для дымохода;
  • Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
  • Тройник с ревизией, т.е. дверкой для прочистки дымохода;
  • Сборник конденсата с носиком за его удаления.

4 главных параметра: диаметр, марка стали, тип сварки, изоляция

Как выбрать сэндвич-дымоход, который подходит именно для ваших условий? Рассмотрим кратко самые важные критерии, без знания которых купить правильный сэндвич-дымоход не выйдет.

Диаметр дымохода

Учитывая, что сэндвич имеет два контура, изделие маркируется двумя числами – например, 115/180 мм. или 150/200 мм. Первое значение – диаметр внутренней трубы, второе значение – диаметр внешней трубы. При выборе подходящей вам модели ориентируйтесь, в первую очередь, на внутренний диаметр – он должен соответствовать диаметру выходного отверстия вашей печи.

Марка стали

В первую очередь вас должна интересовать марка стали внутреннего контура сэндвич-трубы. Внутренний контур напрямую контактирует с дымовыми газами, а они, в свою очередь, могут иметь разную температуру. Разные марки стали очень по-разному реагируют на одну и ту же температуру.

Какая у вас может быть температура внутри трубы – можно определить по этой табличке:

Определили? Теперь выбирайте подходящую марку стали! Все, что вам надо знать о пригодных марках стали – в таблице ниже.

Коротко из нее можно сделать следующие выводы:

  • Для банных печей, печь-каминов и каминных топок – подходит сталь AISI 439, 430 и 321
  • Для котлов и отопительных печей длительного горения — AISI 304, 321
  • Стали AISI 409 и 201 – малопригодны для дымоходов.

Марка стали наружного контура сэндвич-дымохода обычно бывает двух видов:

  • Нержавеющая сталь AISI 430 (упомянутая в таблице выше)
  • Оцинковка. Для жилых помещений подходит только окрашенная. Не окрашенная не подходит из-за того, что металл окисляется.

Толщина металла и тип сварки

От толщины сэндвич-дымохода из нержавейки зависит его стоимость и срок службы. В общих чертах ситуация следующая:

Дымоходы с толщиной внутренней трубы 0,5 мм – самые распространенные. Этой толщины, вполне, достаточно для того, чтобы сэндвич-труба прослужила более 10 лет.

Про сварку важно знать два параметра:

  1. Способ совмещения стального листа – встык или внахлест (как при поклейке обоев)
  2. Техника сварки – точечная или сплошной шов

Техника – только сплошной шов. Варианты с точечной сваркой буду говорить о «кустарном» производстве (попробуйте получить от них хоть какую-нибудь гарантию).

А выделить предпочтительный из двух способов совмещения листа трудно. Сварка внахлест обеспечивает максимальную прочность, но выглядит не так симпатично, как многим хотелось бы. Сварка встык, напротив, более эстетична, но шов становится уязвимым местом конструкции при сильном механическом воздействии.

Материал изоляции и его толщина

Материал, который используется для теплоизоляции в сэндвич-дымоходах из нержавейки, бывает разным. Его можно разделить на 2 большие группы:

  • Негорючая вата
  • Сыпучая изоляция

Разновидностей негорючих ват большое количество. Характеристики самых популярных мы объединили в одну таблицу.

Изоляция должна стойко выдерживать как минимум 700 С. Если этот показатель ниже — сэндвич-труба будет пожароопасной. Вообще, здесь лучше руководствоваться принципом «чем выше — тем лучше». Почему?

Сажа, которая может образоваться в дымоходе (особенно при неправильной эксплуатации прибора и отсутствии регулярной чистки), крайне огнеопасна. При воспламенении она дает температуру около 1000 С. Соответственно, чем выше температуростойкость изоляционного материала в ваших трубах, тем безопаснее дымоход. А в случае, не дай Бог, пожара, он дольше будет «сопротивляться» огню и даст больше времени на принятие мер.

Среди сыпучей изоляции есть только два известных материала — вспученный перлит и вспученный вермикулит. Они имеют преимущества перед негорючей ватой в виде экологичности (100% натуральный материал), большей плотности набивки и однородности наполнения. Также у перлита и вермикулита выше термостойкость, чем у большинства применяемых ват.

Что касается толщины изоляции, то есть одно распространенное заблуждение – «больше – лучше». Но это не так.

Толщина изоляции должна разумно соотноситься с температурой дымовых газов. Если она будет избыточной, то при высокой температуре газов это создаст огромную термическую нагрузку на внутреннюю трубу. Из-за чего она может деформироваться или просто прогореть за короткий период.

Преимущества и недостатки

К достоинствам такого дымохода относится несколько характеристик:

  • полностью устраняется возможность образования конденсата от разности температур при достаточном слое теплоизоляции;
  • поток нагретых отработанных газов движется равномерно. Такая характеристика позволяет увеличить уровень тяги в топке;
  • устраняется возможность травм и ожогов;
  • возможность прокладки трубопроводов без слоя дополнительной теплоизоляции;
  • внутренние поверхности гладкие, практически с зеркальной поверхностью. Это позволяет снизить возможность образования на стенках толстого слоя сажи, грязи, поэтому чистить такие дымоходы потребуется реже;
  • возможность прокладки дымоходов от кирпичных труб с помощью таких деталей.

К недостаткам относится несколько пунктов:

  • использование 2 слоев металла и теплоизоляции увеличивает массу конструкции;
  • требуется организовывать много мест крепления трубопроводов.

Но такие недостатки, по мнению pechnoy.guru, можно назвать достаточно спорными. Вес таких конструкций не превышает массу кирпичной трубы и никак не больше дымоходов из стальных, толстостенных труб. Но в сравнении с обычными, сэндвич трубы дороже.

Проходные узлы с готовым термоизоляционным слоем

Этот узел уже заполнен требуемым слоем термоизоляции, и просто вставляется в вырезанное под него окно, а затем через него проводится дымоходная труба. Может представлять собой также коробчатую конструкцию либо быть в виде проходной гильзы.

Видео: советы по монтажу сэндвич-дымохода внутри помещения

Шаг вперед – сэндвич-дымоходы с керамическим каналом

Вполне логичным шагом в развитии систем сэндвич-дымоходов для печей стало новое технологическое решение, заметно повышающее гарантированный срок службы труб. Оно заключается в том, что внутренний канал изготавливается не из нержавеющей стали. А из особой жаростойкой керамики.

Одним из примеров такого подхода могут служить дымоходные сэндвич-системы «KERASTAR» известной немецкой компании «Schiedel».

Порядок расчета

Для определения диаметра трубы сэндвича необходимо заранее знать условия, в которых будет осуществляться эксплуатация. По размерам площади отапливаемого помещения подбирается подходящая по производительности печь. Чтобы отопить 10 кв.м. нужен 1 кВт мощности, соответственно, для комнаты 50 кв. метров подойдет печь мощностью 5 кВт.

От вида котла отопления и используемого топлива зависит температура выходящего дыма. Чем больше градусов в дымоходе, тем сильнее происходит его нагрев. Соотношение высоты температуры и вида отопительного прибора наглядно показывает таблица.

Температура дыма в разных котлах:

Вид котла отопления Температура дыма, С
Печь-камин 350-650
Банная печь 400-700
Пиролизный котел 160-250
Пеллетный котел 120-250
Газовый котел 120-200
Дизельный котел 150-250
Котел на угле 500-700

В сэндвич-дымоходе сильнее всего нагревается внутренняя труба, поэтому прежде всего выбирают ее диаметр. Чем мощнее печь, тем шире он должен быть. С увеличением мощности нужно увеличивать и внутреннее отверстие. Расчет по мощности можно посмотреть в таблице:

Средние значения соотношения мощности котла и сечения дымохода:

Мощность котла, кВт Сечение дымохода, мм S выходного диаметра, кв. мм Диаметр трубы
менее 3,5 140 х 140 19 600 158
3,5 – 5,2 140 х 200 28 000 189
5,2 — 7 140 х 270 37 800 220

Для открытых топок дымовой канал должен превышать 1/100 от объёма котла. В закрытых котлах, где воздух в топку проходит из нижнего поддувала, внутренняя площадь выходного сечения дымохода должна превышать размеры подающего отверстия. Если диаметр превышает расчетный в полтора раза и более, то сила тяги падает, а внутри дымохода образуются завихрения.

Устройство слоев в сэндвичах позволяет изолировать внешнюю трубу от воздействия высоких температур, технические характеристики препятствует образованию конденсата. Каменная вата негорюча, ее толщина зависит от температуры выходящих дымов от 25 мм при 60 С до 100 мм при 600 С.

Как устроена сэндвич-труба для дымохода

Дымоходы являются обязательными элементами для установки на печи всех типов и камины. Для чего нужны сэндвич-трубы? Они предназначаются для отвода дыма и прочих вредных для здоровья живых существ продуктов, образующихся в процессе сгорания, в атмосферу.

Конструкция, имеющая, как правило, круглое сечение, составлена следующими компонентами:

  • внутренним металлическим контуром, устойчивым к воздействию высокой температуры. Он также обеспечивает прочим элементам конструкции защиту от попадания конденсата. Диаметр внутреннего контура, подсоединяемого к печи (камину) обычно составляет 200-280 мм, для отопительного котла мощностью менее 40 кВт подбирают изделие с внутренним сечением в 130-200 мм;
  • высокопрочным внешним металлическим слоем, предохраняющим конструкцию от разрушительных воздействий извне;
  • изолирующим слоем утеплителя, прокладываемого между слоями для предотвращения перегрева наружной поверхности.

Если сэндвич-трубу предполагается устанавливать на печь, то комплектация оснащается дополнительными компонентами:

  • коленами. Предусмотрены с углами направления в 45º и 90º;
  • конусом. Им обеспечивается свободное обтекание атмосферных осадков;
  • тройником с углами 45º и 87º;
  • ревизией. Будучи установленной на подставку (настенную или напольную) в основание дымохода, обеспечивает возможность поддержания его работоспособности и контроля;
  • искрогасителем;
  • дефлектором;
  • грибком;
  • разгрузочной платформой;
  • кронштейнами;
  • хомутами.

Основа дымоходного модуля типа «сендвич» — две стальные трубы, вставленные одна в другую

Достоинства и недостатки сэндвич-дымоходов

Конструкция двухконтурного типа. Форма ‒ цилиндрическая.

Между внутренним и наружным контуром находится слой теплоизоляции.

Им служит (на выбор):

  • базальтовое волокно;
  • вермикулит;
  • минеральная вата.

Утеплитель не дает трубе быстро остыть, защищает от образования конденсата во внутренней полости.

Чтобы смонтировать дымоход в цельное изделие, секции труб длиной по 1 м вставляются друг в друга.

Внутренний модуль изготавливают из прочной закаленной нержавеющей стали.

Среди основных плюсов конструкции:

  1. Монтировать сэндвич просто. Секции труб узким концом вставляют в широкий, стыки проходят герметиком.
  2. Не нужно заливать массивное основание под печным устройством.
  3. Подлежит ремонту. Поврежденные секции получится заменить без демонтажа всей трубы.
  4. Легкий вес деталей ускоряет сборку.
  5. С установкой справится даже новичок. Не нужно покупать специальные инструменты, оборудование.
  6. В такой трубе не застаивается конденсат, не образуются пробки из сажи.

Из недостатков пользователи выделяют недолгий срок службы  –  до 15 лет, когда дымоходы из кирпича могут служить десятилетия. Кроме того, из-за частой резкой смены температур детали поддаются сужению и расширению, а значит, могут потерять герметичность.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Электрошкола
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
