Сращивание стропил по длине: методы и лучшие варианты удлинения, стыковки и наращивания брусьев. обзор всех видов соединений стропил

Формы крыш

Кровли скатных крыш бывают разных форм. Здесь стоит выделить:

односкатные;
двухскатные;
четырехскатные (шатровые и вальмовые);
ломаные.

Наиболее распространены двухскатные и четырехскатные вальмовые крыши

Самый распространенный вариант — это двухскатная или четырехскатная вальмовая крыша. Первая требует устройства фронтонов. Ломаные актуальны при возведении мансарды. Сначала стропила идут под крутым углом, а потом под меньшим. Такая технология позволяет поднять потолок мансардного помещения. Также рекомендуем прочитать про стропильную систему полувальмовой крыши.

Крепеж для стропил

Крепление стропил к коньковому прогону выполняется с помощью трех видов крепежей: крепежные метизы, деревянные соединительные элементы и металлические крепежные детали.

Крепежные метизы — это все, что вбивается или ввинчивается непосредственно в дерево. Чтобы соединить стропила с коньковым брусом используют:

Ершенные гвозди длиной 150-200 мм. Самый старый и простой тип крепления, который применяют при возведении практически каждой стропильной системы.
Кровельные скобы — П-образный крепеж с заостренными плечами длиной 60 мм, который изготавливают из проволоки или прута диаметром 8-12 мм. Очень надежный и простой тип крепежа.
Саморезы и шурупы для крепления металлических соединительных элементов. Заменять длинными саморезами ершенные гвозди нежелательно, поскольку такой узел менее надежен.
Болты для сквозных креплений. Болты М16 нужны для создания шарнирного соединения стропил, болты М10 или М12 — для установки соединительных элементов, в основном, деревянных.

Металлические зубчатые пластины (МЗП), которые часто используют для соединения висячих стропильных ног, для крепления стропил на конек стропильной системы не подходят. Для их монтажа нужен специальный пресс, который создаст усилие, достаточное для того, чтобы все шипы пластины плотно зашли в дерево. Создать такое усилие просто молотком невозможно, поднять пресс к коньку — тоже.

К этой категории относятся:

Косынки — треугольные накладки, которые по форме повторяют узел крепления конька и стропил.
Ригели — деревянные доски-накладки, у которых края подрезаны на угол, равный наклону стропил.
Нагели — деревянный крепежный элемент, работающий на сдвиг. Деревянные нагели в строительстве сейчас практически не используют, за исключением устройства срубов по традиционной технологии.

Деревянные накладки, как и вся стропильная система, «дышат» — меняют свои размеры при изменении влажности. Поэтому для домов из бруса лучше, когда стропильная система с коньковым прогоном связана именно с помощью подвижных деревянных накладок, а не закреплена металлическими пластинами.

Для строительства стропильных систем современных домов практически всегда применяют крепежи из металла. Они прочны, долговечны, выдерживают очень большую нагрузку и менее трудоемкие в использовании, по сравнению с традиционными видами крепежных элементов.

Крепление конькового прогона и стропил к нему выполняют с помощью таких металлических деталей:

Усиленные уголки для дерева. Металлический уголок с перфорированием, по центру усиленный продавленным ребром жесткости. Все способы крепления стропил к коньковому брусу без вырубки требуют использование таких уголков.
Перфорированные металлические пластины. Нужны для крепления стропил в месте стыка, заменяют собой деревянные накладки.
LK-крепления. Металлический ассиметричный уголок со сдвинутыми плечами, форма которого напоминает цифру 4. Используется для крепления стропил к коньковому брусу без вырубки. Устанавливаются сбоку, а не сверху прогона.

Как правило, металлический крепеж делают из оцинкованной стали. Но для большей надежности ставят пассивированные соединительные элементы, поскольку они лучше защищены от коррозии.

Тонкости обустройства стыковочных узлов

Нарастить стропильную ногу до нужных размеров — это только часть дела, ее еще нужно состыковать с нижней опорной балкой и правильно прикрепить к коньковому брусу. Но для начала давайте разберемся, при помощи чего такое крепление выполняется.

Основные крепежные элементы

Каждый узел нужно как-то крепить, сам он держаться не будет и здесь есть несколько вариантов:

Ершеные гвозди в деревянном массиве держатся на порядок лучше, чем гладкие.

Саморезы — фиксация саморезами, по сравнению с гвоздями на порядок качественней. Плюс саморезы всегда можно выкрутить, а те же ершеные гвозди извлечь весьма проблематично;

Для монтажа стропильной системы лучше использовать саморезы с антикоррозийным покрытием.

Шпильки — металлические шпильки и болты считаются самым прочным и надежным видом стыковки. Правда под них нужно вначале просверлить сквозное отверстие и только после этого узел можно стянуть при помощи гаек. Для прочности под гайки обязательно подкладываются широкие шайбы, плюс ставится гравер и контргайка;

Стягивание узлов шпильками считается самым надежным.

Скобы — в недавнем прошлом гвозди, и металлические скобы были основными способами крепления. Сейчас мастера больше переходят на соединение стропил пластинами, тем не менее, для страховки во многих ответственных узлах по-прежнему забиваются мощные скобы.

Металлические скобы используются практически в каждой стропильной системе.

Варианты соединения в районе конька

Существует несколько распространенных способов соединения стропильных ног в районе конька. Выбор того или иного способа зависит от вида стропильной системы и наличия или отсутствия конькового прогона.

Наиболее распространенные способы соединения стропильных ног в районе конька.

Самым простым соединением считается стыковка внахлест. Здесь смежные балки просто накладываются друг на друга, после чего по центру высверливается сквозное отверстие и узел скрепляется болтом или шпилькой. Соединение считается подвижным, поэтому узел должен опираться на коньковый прогон;
Более сложным видом считается соединение типа шип-паз. При такой стыковке в одной из стропильных ног выбирается паз, а на другой вырезается шип. При соединении бруски заходят друг в друга и фиксируются саморезами или гвоздями. Стыковка относится к жестким, поэтому может выполняться как с коньковым прогоном, так и без него;
Соединение вполдерева похоже на предыдущий вариант, только в этом случае на смежных стропильных ногах вырезаются пазы в половину толщины бруса и после стыковки, узел также скрепляется саморезами или гвоздями;

Варианты жесткой стыковки стропильных ног без опоры на коньковый прогон.

Деревянные накладки выступают как дополнительные элементы и исполняют роль поперечных затяжек.

Металлические накладки бывают нескольких видов. Самый простой вариант это перфорированная пластина, которая фиксируется в нескольких точках, тем самым обеспечивая жесткое соединение. Как вариант, вместо пластины может прикручиваться уголок. Так соединение стропил уголками используется для вальмовой крыши;

На вальмовой крыше стропила стыкуются уголками через коньковый прогон.

Для обеспечения подвижного соединения из металлических накладок собирается шарнирный узел, который скрепляется металлической шпилькой. Подвижный шарнирный узел обычно монтируется на крышах деревянных домов для компенсации деформаций при усадке дома.

Подвижный шарнирный узел компенсирует деформации при усадке дома.

Стыковка стропил со стенами дома

Любая стропильная система опирается не на несущие стены дома, а на так называемый мауэрлат. Он представляет собой брус большого сечения. Если дом блочный или кирпичный, то стропильные ноги с мауэрлатом стыкуются жестко. То есть в стропильной ноге делается треугольный вырез, который и опирается на мауэрлат.

В блочных домах стропила с мауэрлатом стыкуются жестко.

Деревянные дома первые несколько лет довольно сильно усаживаются, поэтому здесь используются скользящие крепления стропил к мауэрлату. То есть балка опирается на брус и с обеих сторон прикручиваются подвижные металлические крепления.

Скользящее соединение стропил используется только на крышах деревянных домов.

Почему стропила лучше изготовить самостоятельно?

Ведь проще всего приобрести готовые стропила, получив при этом немало бонусов:

Кратких сроков изготовления.
Технологической точности всех деталей.
Одинаковых, уже подогнанных размеров всех конструктивных элементов.

Но будьте тогда готовы и к таким минусам:

Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
Задержка с поставкой (особенно в сезон).
Использование некачественной или недосушенной древесины (а потом крышу «поведет»).

Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:

Стропила в строительном мире на простом языке принято делить а основные, т.е. несущие, на которых крыша и держится, и на вспомогательные, которые находятся внутри крыши и служат опорой для подшива потолка и стен мансарды (если таковая планируется). От того, насколько точно и правильно вы рассчитаете заранее стропильную систему, зависит прочность и надежность будущей крыши.

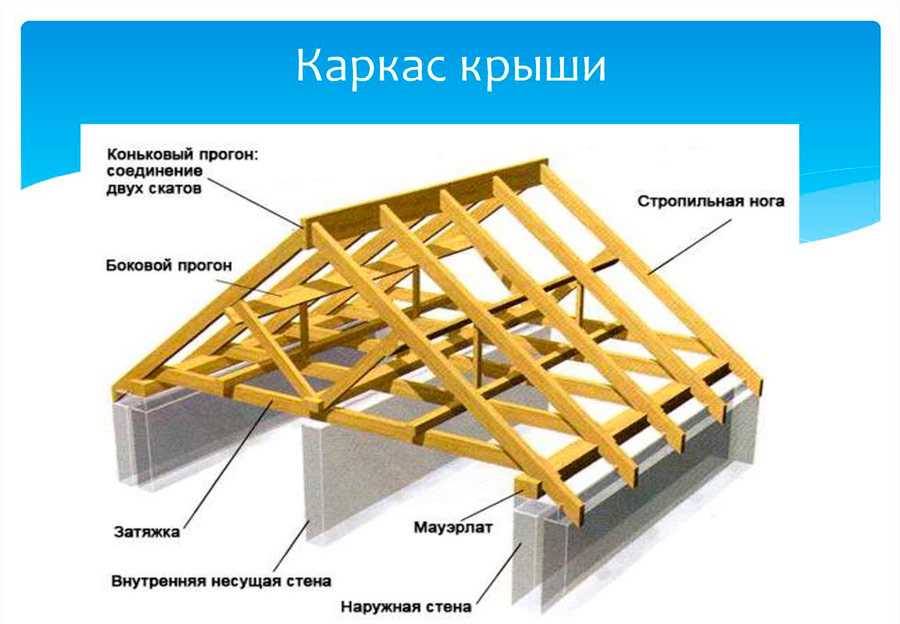

Сама стропильная система любой двускатной крыши состоит из таких основных элементов, которые вам нужно изготовить:

Мауэрлат.
Вертикальные стойки.
Ригели.
Стропильные ноги.
Распорки.
Коньковый прогон.

Сложные кровельные конструкции со множественными элементами лучше поручить рассчитывать профессионалу, но с небольшой крышей частного дома вы справитесь. Для этого вам понадобятся вот такие простые формулы, которые помогут вам узнать, какой толщины должны получиться стропила, с каким наклоном и каким пролетом:

Также предлагаем вам воспользоваться нашим бесплатным калькулятором.

Практические советы

Уже упоминалось, что прочность стропилины на изгиб в месте сращивания всегда меньше, чем у целого элемента. По возможности старайтесь располагать этот узел как можно ближе к коньку, мауэрлату или различным распоркам

Такие предосторожности минимизируют риски механического разрушения стропильной ноги. Если такая возможность по тем или иным причинам отсутствует, то не рекомендуется размещать место упора под сращиванием на расстоянии больше 15% длины ноги от любого конца. Узел располагается на мауэрлате

Узел располагается на мауэрлате

Никогда не используйте для соединения черные саморезы. Этот металл имеет два существенных недостатка. Первый – он быстро окисляется и теряет первоначальную прочность. Второй – технология изготовления таких саморезов предполагает закаливание. Каленые саморезы при превышении допустимой нагрузки не вытягиваются, а лопаются. Во время эксплуатации кровли относительная влажность деревянных конструкций меняется, соответственно, колеблется и толщина досок. А это может существенно увеличивать усилие растягивания самореза, он не выдержит и треснет.

Черные саморезы использовать не стоит

Не переусердствуйте с количеством метизов. Если их слишком много, то отверстия значительно уменьшат прочность соединяемых деталей, в результате вы получите обратный эффект, наращивание не усилится, а ослабнет.

Чем сращивать? Выбор крепежных элементов

Стропильные ноги формируют контур крыши и передают точечную нагрузку от крыши на мауэрлат, а мауэрлат в свою очередь равномерно распределяет ее на несущие стены.

Издавна для крепления стропил использовались такие элементы:

Накладки.
Бруски.
Деревянные штыри.
Клинья.
Нагели.
Металлические скобы.

А вот современный рынок предлагает более функциональные крепления, которые позволяют сращивать стропила в области конька намного проще и надежнее. Под любым углом получается нужная жесткость и прочность. Это:

Гвоздевые и перфорированные пластины.
Саморезы.
Болты и шурупы.
И многое другое.

Но выбор того или иного крепежного элемента зависит больше не от того, сколько он стоит и насколько окажется прочным, а от того, какова нагрузка на конкретный коньковый узел и что его него требуется.

Итак, вот как, например, сращивают стропила в коньке саморезами:

А вот так гвоздевыми и перфорированными пластинами:

Но для того, чтобы эти пластины применить, вам придется поработать с прессом:

А теперь — от простого к сложному.

Почему это важно

Каркас любой деревянной кровли, кроме односкатной, состоит из стропильных ферм. Они бывают различными по форме. С точки зрения прочности оптимальная конструкция — треугольная. Она используется во многих видах крыш: двускатных, вальмовых, полувальмовых, шатровых.

Важная деталь, которая присутствует в большинстве стропильных систем, — конек. Он отсутствует лишь в односкатном, шатровом и сводчатом вариантах. Конёк — горизонтальный элемент, объединяющий стропила в верхней точке крыши. Его задача — придать крыше жёсткость и монолитность.

Каркас кровли несёт постоянную нагрузку в виде теплоизоляционного слоя и материала, которым покрыта крыша. Зимой к этому весу прибавляется снеговая нагрузка — во многих регионах она весьма значительна. Поэтому от того, насколько правильно будет смонтирован коньковый узел стропильной системы крыши, напрямую зависит не только долговечность самой кровли, но и безопасность проживающих в доме.

Чем сращивать? Выбор крепежных элементов

Издавна для крепления стропил использовались такие элементы:

Накладки.
Бруски.
Деревянные штыри.
Клинья.
Нагели.
Металлические скобы.

Гвоздевые и перфорированные пластины.
Саморезы.
Болты и шурупы.
И многое другое.

Итак, вот как, например, сращивают стропила в коньке саморезами:

А вот так гвоздевыми и перфорированными пластинами:

Но для того, чтобы эти пластины применить, вам придется поработать с прессом:

А теперь — от простого к сложному.

Вычисление сечения элементов стропильной системы

Если предстоит построить крышу своими руками, необходимо выполнить расчет длины и сечения стропил

Так же, следует обратить внимание на характеристики материала, из которого изготавливаются стропильные ноги

Рассчитав систему и определив размеры стропильных ног и ригелей, требуется вычислить общий вес этих элементов и добавить полученное значение к расчетным нагрузкам:

Обработка стропильных элементов антисептиком

Обработка антисептиком или комбинированным составом должна выполняться в два приема. Необходимо пропитать верхний слой древесины специальной жидкостью, нанеся ее кистью или валиком. После высыхания первого слоя обработка антисептиком повторяется.

Спаренные и составные стропила из досок

Как удлиненные стропильные ноги также используются выполненные из досок конструкции –составные и спаренные. Спаренные изготовляются из двух досок или более, соединяющихся широкими сторонами. Их сшивают друг с другом гвоздями, располагающимися в шахматном порядке. Для увеличения длины стропильной ноги доски, соединенные попарно, крепятся встык и внахлест с другой спаренной системой. Так создается равнопрочная конструкция, способная выдерживать повышенные нагрузки. Стропила из спаренных досок почти не уступают обычным изделиям из цельного бруса, их применяют при возведении накосных стропил для различных типов крыш.

Составное стропило создается из трех досок. За основу берутся две доски, которые имеют одинаковую длину. Третья доска укладывается между ними, по ширине она должна соответствовать основным. Ее длина обеспечивает нужный размер стропильной доски. Оставшийся свободный промежуток между основными досками заполняют дощатыми обрезками, которые по ширине соответствуют дощечке-вкладышу. Данная конструкция прошивается гвоздями. Между основными досками дополнительная должна заходить не меньше чем на метр по длине. Она также крепится гвоздями, располагающимися в шахматном порядке. По надежности составные стропила значительно уступают спаренным конструкциям. Системы с составными стропилами с успехом применяются при создании скатных кровель, однако их нельзя использовать в роли накосных стропил для вальмовых крыш.

Для правильного монтажа удлиненных балок следует учитывать расположение стыков получившейся конструкции. Их стоит располагать недалеко от опоры, так они будут в минимальной степени подвержены нагрузкам на изгиб. С экономической точки зрения сращивать стропила – достаточно выгодный шаг, ведь это позволяет использовать унифицированные материалы для получения конструкций необходимой длины.

Способы соединения для наращивания длины

Стропила, длина которых больше обычных шести метров, изготавливают под заказ производственным способом.

Однако в таком случае вместе с длиной увеличивается и толщина бруса, что не всегда оправдано: ведь появление лишнего веса в конструкции крыши нежелательно, да и цена таких стропил будет вдвое выше.

Поэтому чаще всего строители прибегают к сращиванию стропил.

Стыкование брусьев не обеспечивает достаточную жесткость на изгиб, и потому место соединения двух элементов должно располагаться как можно ближе к опоре – на расстоянии, не превышающем 15 процентов длины всего основного прогона.

Удлинение стропильных ног из бруса осуществляют тремя основными способами.

Встык

Торцы сращиваемых брусьев должны быть обрезаны строго под углом в 90 градусов, чтобы не допустить прогиба в месте соединения.

С обеих сторон место стыкования закрепляют накладками из пиломатериала. Накладки в свою очередь фиксируют гвоздями.

Широко распространено также соединение с помощью стальной зубчатой пластины.

В случае применения металлических элементов не следует забывать об антикоррозионном покрытии – чтобы не допустить загнивания древесины и не уменьшить надежность всей стропильной системы.

Соединение методом косого прируба

Концы элементов, которые будут стыковаться, распиливают особым способом – под углом в 45 градусов.

Стыкующиеся брусья должны быть плотно подогнаны, нужно добиться максимально ровных соединяемых поверхностей при помощи зачистки наждаком.

Посередине соединения проделывают сквозное отверстие под болт 12 или 14 мм, которым фиксируется стыковка.

Внахлест

Это самый простой в исполнении способ, соединение выходит жестким, надежным. Один стропильный брус накладывается на другой так, чтобы перехлест был не менее 100 см.

Как при этом обрезаны края стропил – значения не имеет.

Фиксируется соединение двумя методами:

с помощью гвоздей. Чтобы не расколоть стропила, гвозди вбивают с чередованием – в шахматном порядке;
с помощью шпилек. В заблаговременно подготовленные отверстия вставляются шпильки, закрепляемые шайбами и гайками. Такой вариант считается более надежным.

Составные и спаренные доски, усиление стропил

Если чердак планируется сделать холодным, целесообразнее использовать стропильную систему из досок.

Их преимущества – легкость в сравнении с брусьями и более низкая цена при не меньшей прочности.

Чтобы получить составное стропило, две одинаковые доски устанавливают на ребро, а между ними вкладывают третью.

Все деревянные элементы должны быть равными по ширине, длина третьей доски варьируется в зависимости от необходимого размера стропила.

Образовавшийся просвет заполняют обрезками, а закрепляют всю конструкцию гвоздями, вбивая их в шахматном порядке.

Соединенные таким образом стропила запрещается использовать в качестве диагональных.

Более надежными являются спаренные стропила: доски соединяются сразу и встык, и внахлест.

Для наращивания ширины, усиления стропил используют дополнительные доски, добиваясь оптимального соотношения длины и ширины в соответствии с расчетной нагрузкой.

Устройство свеса

Кровельный свес защищает стены от дождя и снега и отводит воду с крыши. Его стандартный размер – 40 см.

Если стропильная нога не выступает за стену здания на необходимую длину, ее наращивают, прибивая доску – так называемую «кобылку». «Кобылка» может быть легче и уже основного бруса.

Крепежные детали и сборные стропила

Дополнительно каждое соединение укрепляется металлическими пластинами, скобами или уголками.

Отверстия для креплений делают, следуя такому правилу: диаметр сверла должен быть на 1 мм меньше, чем диаметр болта.

Металлические игольчатые пластины позволяют существенно облегчить строительство крыши, они просто монтируются и надежно скрепляют элементы стропильной системы.

В последнее время заводским способом выпускают сборные стропила, подготовленные к монтажу. Транспортировка таких элементов очень удобна.

Уже на месте строительства с помощью игольчатых пластин из нескольких деталей получают стропильные ноги необходимых параметров.

Сборные элементы могут быть выполнены не только из дерева, но и из металла.

Все работы по возведению стропильной системы, формированию узлов и наращиванию стропил нужно выполнять тщательно, так как ремонт и замена стропил – сложный процесс, требующий серьезных трудозатрат и материальных вложений.

Если строго придерживаться технологии, всех правил и рекомендаций, то крыша получится надежной и прочной.

Соединение стропил со стеновыми конструкциями

Независимо от того, стропильная система какого типа (наслонного или висячего) используется в конкретном случае, она должна передавать нагрузки, создаваемые кровлей, на несущие конструкции, предусмотренные проектом здания, — стены либо колонны

Именно поэтому соединение стропил с несущим контуром дома является столь важным, и ему следует уделять особое внимание

Практически любой проект здания предусматривает наличие мауэрлата – подстропильного бруса. Если используются стропила наслонного типа, то он будет работать на срез, а если висячего типа – работают на сжатие, в направлении, которое совпадает с ориентацией несущих стен. Из-за различных направлений векторов действующих сил для крепления наслонных и висячих стропил используют крепления разных конструкций, поскольку они должны обеспечивать компенсацию нагрузок различного рода.Основная задача, которую должны решать соединения стропильной системы наслонного типа, — предотвращение проскальзывания стропил по мауэрлату. В данном случае нагрузка, создаваемая собственно весом кровли и иными факторами (например, слоем снега), направлена перпендикулярно плоскости перекрытия. В связи с этим соединение стропил с мауэрлатом должно производиться таким образом, чтобы не происходило «расползание» стропильных ног, которое тем вероятнее, чем больше их длина. Для этого, помимо гвоздей, болтов и накладных деталей из металла, применяются различные плотницкие крепления, обеспечивающие надежное соединение деревянных элементов между собой.

Часто при строительстве нового дома, особенно деревянного, используют скользящие крепления, благодаря чему не будет происходить разрушения или критической деформации кровельной системы вследствие усадки коробки здания (подробнее: » «). В таком случае планку следует прикрепить к ноге стропила, а уголок – к мауэрлату. Благодаря загнутому уголку создается постоянное сцепление элементов конструкции между собой, но при этом не возникает препятствий для движения стропильной ноги в тех пределах, которые допускает свободный ход планки. После того, как усадка здания прекратится, все стропила займут определенную окончательную позицию, и смещений больше не будет. При желании положение уголка может быть зафиксировано, например, за счет клина. Следует отметить, что соединение скользящего типа используется только при обустройстве наслонных стропил, поскольку система висячих стропил имеет конструкцию, которая практически не зависит от деформации стен здания.

Чтобы знать, как правильно соединять стропила висячего типа, рассмотрим несколько различных способов крепления, зависящих от конкретной конструкции. На тип крепления влияет как сами узлы, так и характер воздействующих на них нагрузок. , работающие на сжатие, чаще всего скрепляют способом «зуба» (а при значительных нагрузках – двойного «зуба») либо «шипа». Для более надежного крепления дополнительно применяют болты, скобы и различные металлические накладные детали. При использовании пластин и уголков, их крепят шурупами и саморезами, а для болтовых соединений подготавливают отверстия, диаметр которых меньше сечения болтов на 1 миллиметр. Скобы забивают в боковые поверхности деревянных элементов стропильной конструкции. Что касается размеров крепежа, то он определяется толщиной стропил.

Если детали узлов работают на растяжение либо разрыв, то в таких случаях целесообразно применение хомутов. Особенно это актуально, когда производится соединение стропил в коньке. В таком случае хомуты охватывают коньковый брус и прикрепляются к балке или подкосу посредством болтов. Это обеспечит надёжное .

Верхнее соединение стропил между собой производится одним из следующих способов:

стропила обрезаются под одинаковым углом и соединяются торцовыми плоскостями, при этом в боковину каждого стропила забивается под определенным углом по крайней мере по одному 150-миллиметровому гвоздю;
посредством к коньковому брусу;
боковыми гранями. В этом случае стропила сдвигаются по длине крыши на необходимое расстояние.

Помимо прочих факторов, на то, как соединить стропила между собой, влияет и длина свисающих частей их ног. Эта длина не должна превышать четыре с половиной метра, иначе вдоль ската должны быть пущены дополнительные опорные балки, уложенные параллельно мауэрлату и коньковому брусу. Соединение стропил с балкой можно дополнительно укрепить посредством металлических или деревянных накладок.
