Топ-10 лучших угломеров: рейтинг и какой лучше выбрать

Сфера применения

Измерение углов между поверхностями и величины наклона необходимо при выполнении самого широкого вида работ. Однако чаще всего угломеры востребованы в следующих сферах деятельности:

строительство. Точное измерение углов необходимо при монтаже конструкций, для разметки под фундамент закладываемого здания, в полевых работах. Чаще всего применяются оптические инструменты;
слесарное дело. Как правило, это высокоточные приборы, ориентированные на тонкие работы;
деревообработка. Используются самые простейшие модели, поскольку нет необходимости в очень точных измерениях;
геодезия. Оптические и лазерные модели геодезических угломеров позволяют определять углы между удаленными друг от друга объектами;
астрономия. По степени точности астрономические приборы превосходят все остальные типы.

Также существуют специализированные измерительные приборы: армейские, мореходные и т.д.

ADA TopLiner – от 30000 руб.

Профессиональный лазерный построитель плоскостей ADA TopLiner 3×360 – это ротационный прибор с тремя вращающимися головками, обеспечивающими проекцию сразу трех линий с разверсткой 360 градусов. Одно это уже является огромным преимуществом перед бюджетными вариантами, а если добавить сюда высокую точность и видимость линии даже на значительном расстоянии, то модель явно обходит аналоги.

Устройство снабжено функцией самоотключения и самонивелирования в пределах 4,5 градусов, способно работать в широком температурном диапазоне. Монтируется на штатив с помощью резьбы 1/4″ или 5/8″. В качестве питающего элемента используется аккумулятор. Зарядка осуществляется непосредственно подключением прибора к сети, в этот момент он может работать без аккумулятора. В комплекте вы также найдете сумку, зарядку, аккумулятор емкостью 3300 мА, специальное крепление и магнитную мишень.

Технические характеристики ADA TopLiner 3×360
Основные характеристики	Значение
Тип	Ротационный (3 линии)
Точность	0.2 мм/м
Дальность	20 м (50 м – с приемником)
Рабочая температура	-10…+40 °С
Угол разверстки	360° (горизонталь и вертикаль)
Самовыравнивание	Есть (в пределах 4,5°)

О том, какие возможности раскрываются перед владельцем такого построителя, вы можете узнать из следующего видео.

Выбор редакции

Несмотря на то, что все рассмотренные нами модели относятся к разным сегментам, мы выбрали самые удачные на наш взгляд модели исходя из сферы их применения и соотношения цена/качество. Наиболее предпочтительной моделью по соотношению цена/качество является Rokodil Ray Pro. Также в наш ТОП попали недорогой китайский комбинированный лазерный уровень – KaiTian 5 Lines 6 Points, инструмент от небезызвестного производителя – Bosch PLL 360 и профессиональный построитель – ADA TopLiner 3×360.

Сводная таблица по представленным моделям
Модель	Тип	Точность, мм/м	Дальность без приемника, м	Рабочая температура, °С	Max угол разверстки	Самонивелирование
Rokodil Ray Pro	линейный	0,2	30	-20…+50	360	5°
DEKO Laser Level LV-01	линейный	0,3	10	+5…+40	90	—
Ермак 659-022	линейный	0,5	10	+5…+40	120	4°
Bosch Quigo II	линейный	0,8	7	+5…+35	60	4°
KaiTian 5 Lines 6 Points	комбинированный	0,2	10	-10…+50	360	3°
Condtrol MX2	линейный	0,3	20	0…+50	120	4°
ADA 2D Basic Level	комбинированный	0,3	20	-5…+45	180	3°
Bosch PLL 360	ротационный	0,4	20	+5…+40	360	4°
KAPRO 888	линейный	0,3	30	-10…+45	120	3,5°
ADA Cube 360	ротационный	0,3	20	-5…+45	360	4°
Geo-Fennel FL 250 VA-N	комбинированный	0,1	20	-20…+50	360	5°
ADA TopLiner 3×360	ротационный	0,2	20	-10…+40	360	4,5°

Какие бывают линейки

Линейки – обычный чертежный инструмент. Внешним видом напоминает длинную тонкую пластинку, имеющую шкалу. Деления указаны в миллиметрах, сантиметрах и метрах. Предназначены для рисования ровных полос. Выпускаются из различных материалов:

Дерево. Не самый подходящий вариант для ежедневного использования. Шкала может загрязниться и информация на ней перестанет быть видна. При падении предмет может треснуть или расколоться. От влаги возможна деформация. Эксплуатационный срок небольшой. Основной плюс – приятная поверхность.
Пластик. Бюджетный товар. Подходят для использования в условиях большой влажности. Ударопрочность минимальная. Легко гнутся и ломаются. Могут отколоться мелкие частички, и изделие придет в негодность. Дальнейшая эксплуатация такого приспособления под большим вопросом.
Нержавеющая сталь. Долговечные и практичные. Не боятся механических повреждений. Отломать часть практически невозможно. Шкала долго не стирается. Если произошло загрязнение инструмента, его всегда можно быстро привести в порядок при помощи тряпки и воды.

Производятся линейки в разном исполнении. Форма зависит от поставленных перед инструментом целей. Исходя из конструктивных особенностей, изделия бывают таких видов:

Тип	Характеристики
Поверочная	Сфера использования: изготовление станков и иного оборудования. Осуществляют поверку четкости заготовок. Прикладывается на поверхность и выявляет изгибы. Материал изготовления — металл и прочный пластик. Толщина значительная, что не дает возможности ее согнуть.
Обычная	Элементарная конструкция. Продается в канцелярских отделах магазинов. Используется школьниками. Представляет собой тонкую полоску. Производится из дерева, металла или пластика. Разнообразие расцветок впечатляет. Шкала нанесена в миллиметрах и сантиметрах. Противоположная сторона может быть волнистой. Часто встречающаяся длина – от 10 до 30 см.
Офицерская	Многофункциональный инструмент. Используется для черчения и измерения. При изготовлении применяется прочный пластик. Габариты разнятся. Самые ходовые – 20*10 см. Две прилегающие стороны имеют прямой угол и разметку. Остальная часть представляет собой трафарет, благодаря которому можно вырисовывать различные фигуры и значки. Предмет способствует определению координат и вычислений на топографических картах. Конструкция разработана и используется офицерами. Размеры позволяют носить ее в планшете.
Логарифмическая	Приспособление с множеством отметок. Помогает не только проводить линии, но и проводить разнообразные математические вычисления, например, извлекать корень из любого числа. Сегодня большим спросом практически не пользуется из-за появления калькуляторов.
Лекало	Фигурное приспособление без шкалы. Имеет вид плоской вогнутой пластины. Позволяет построить различные геометрические фигуры. Раньше было популярным среди инженеров. Сегодня функции перешли к компьютеру. Можно встретить в швейных цехах и дизайнерских студиях.
Линейка Дробышева	Главное назначение – создание координатной сетки. Напоминает стальную полосу с прорезями, расстояние между которыми составляет 10 см. Считается раритетом. Можно найти в коллекциях ценителей старины.
Транспортир	Особый вид линейки. Помогает измерить угол в градусах. Обладает различной формой. Выпускаются треугольными, полукруглыми, круглыми. И в настоящее время не утратил своей актуальности. Продается в канцтоварах. Разнообразие форм и расцветок впечатляет. Могут быть деревянными, металлическими или пластиками. Предназначен для использования инженерами, архитекторами, школьниками.

Лучшие угловые уровни

TOPEX 29C897 «3 глазка»

Уровень TOPEX 29C897 «3 глазка»
Мне нравитсяНе нравится

Характеристики:

3 ампулы;
складной прочный корпус;
4 магнита;
270 руб.

Плюсы и минусы

наличие шарнира
доступная цена

нет рукояток

PLUMBSITE SHARK KAPRO, 920-10-80

PLUMBSITE SHARK KAPRO
Мне нравитсяНе нравится1

Характеристики:

длина 80 см;
2 глазка;
2 резиновые вставки;
2 548 руб.

Плюсы и минусы

показывает горизонтальное и вертикальное отклонение
отверстия для подвешивания
ударопрочный корпус
защита от деформации при падении

нет магнита
нет рукояток

STANLEY 0-47-720 «3 глазка»

STANLEY
Мне нравитсяНе нравится

Характеристики:

3 капсулы;
встроенные магниты;
регулируемый резиновый жгут;
448 руб.

Плюсы и минусы

складная конструкция
отделение для мелких предметов
для установки стоек

нет ручек

Лучшие ударные уровни

Gross 34916 60 см «2 глазка»

Gross 34916 60 см «2 глазка» ударные уровни
Мне нравитсяНе нравится

Характеристика:

литой уровень;
длина 60 см;
2 глазка;
1 329 руб.

Плюсы и минусы

высокая прочность корпуса
для напольной и настенной плитки

нет рукоятки
нет магнитов

Armero A133/060 60 см «2 глазка»

Ударные уровни Armero A133/060 60 см «2 глазка»
Мне нравитсяНе нравится

Характеристика:

длина 60 см;
2 глазка;
1 рукоятка;
пластиковые колбы;
алюминиевый корпус;
1 199 р.

Плюсы и минусы

противоударный
диэлектрический корпус

нет магнита
не складной

Итоговая таблица рейтинга

Fit «3 глазка»
1

Stanley 0-42-130

STAYER 3486-06-15 1500 мм

Gross 34916 60 см «2 глазка»

STANLEY 0-47-720 «3 глазка»

TOPEX 29C897 «3 глазка»

Bort BLN-15-K (98296808)

ELITECH ЛН 360/1

BOSCH GPL 5 Professional (0601066200)

Matrix 34706 60 см «3 глазка»

Kapro Torpedo Plumbsite 241-23

СИБРТЕХ 8 мм 15 м со шкалой

Topex 29C883

Sturm 2015-04-25

Зубр Мастер 3482-08-15

ПРАКТИКА Эксперт 60 см 242-847

ADA Pro Level 40

KRAFTOOL алюминиевый электронный

Kapro 985D Digiman

«FatMax» 120 см, STANLEY, (0-42-086)

Sturm! 2015-04-600SL

MATRIX 34004, «Рельс»

1-42-802 STANLEY «GP» 40 см

Armero A133/060 60 см «2 глазка»

PLUMBSITE SHARK KAPRO, 920-10-80
-1

Как работает маятниковый угломер

Конструктивно прибор напоминает стрелочные часы, так как представлен он в виде круглого циферблата с нанесенной разметкой, имеющей шаг 1 градус. Особенность инструмента в том, что стрелка на циферблате всегда имеет строго вертикальное положение, и работает по принципу маятника. Прибор имеет две градуированные в градусах шкалы красного и черного цвета.

По красной шкале определяются значения, если осуществляется измерение вертикальных поверхностей
По черной шкале исчисляются показания, когда измеряется горизонтальная поверхность

Теперь разберемся, как правильно пользоваться маятниковым угломером. Для этого нужно выполнить следующие действия:

Приложить инструмент к измеряемой плоскости специальным опорным основанием
Нажать на стопорное кольцо прибора, которое находится в верхней части
Дождаться, пока стрелка перестанет колебаться, а затем отпустить стопорное кольцо
Стрелка при этом останется на соответствующем значении, и теперь можно произвести считывание градусов, с чем никаких трудностей не возникнет. Главное не путать когда снимать по красной и черной шкале маятникового угломера

Главная особенность прибора в том, что он позволяет измерить угол поверхности без использования дополнительной плоскости, как это свойственно для механических устройств. Недостаток маятникового угломера — это склонность к механическому повреждению. Чтобы исключить такие последствия, нужно аккуратно пользоваться прибором, и хранить его в специальном кейсе.

https://youtube.com/watch?v=9yRVD1HDjIY%3F

Принцип работы

Данный инструмент можно назвать электронным транспортиром за счет схожих с последним функций, а именно построения и измерения углов. Но основное и главное отличие угломера в том, что он может работать с любыми углами, причем с высокой точностью.

Прибор предназначен для таких работ, как:

Замеры в процессе монтажа.
Диагностика пространственных сетей.

Использовать инструмент достаточно просто – нужно приложить его корпусом к базовой стороне угла, а рабочую планку отвести к другой его стороне. При этом между угломером и поверхностью не должно быть зазоров. Все результаты после вычислений прибор выдает на дисплее. Можно измерить как внутренний, так и наружный угол.

Мнение эксперта
Торсунов Павел Максимович

Это только основные функции инструмента, но его также можно использовать для выноса заранее заданных значений угла, в качестве электронного уровня, для построения осей и других работ, связанных с замерами.

Как пользоваться угломером: примерный принцип действий

Только при правильном применении устройства можно рассчитывать на то, что снимаемые показатели будут точными. Меньше всего проблем с тем, как пользоваться угломером возникает в случае применения автоматизированного устройства. Примером можно назвать лазерные установки: их достаточно установки в нужном месте включить и подождать некоторое время для считывания информации. С механическими приборами все немного сложнее.

Замер при помощи угломера

Нониусный вариант исполнения применяется крайне часто. Рекомендации по его применению следующие:

Механизм прикладывается к измеряемой поверхности, линейка и корпус должны прилегать плотно.
По основной шкале считаются градусы вплоть до того момента, пока не будет достигнут уровень нуля на нониусе.
Далее нужно двигаться по шкале по нониусу, пока не достигается деление основной шкалы. Подобным образом определяются минуты.

Оптический применяется следующим образом:

Линейка перемещается так, чтобы она вместе с подвижным элементом образовали искомый угол.
Для фиксации устройства применяется специальное кольцо. Кроме этого, он должен быть надежно установлен на основании. Малейшее смещение может привести к серьезным погрешностям.
Диск и лупа механизма зависят от положения подвижной линейки. Этот элемент применяется в качестве своеобразного индикатора, который и применяется для получения требуемого значения.
Лупа применяется для наблюдения за искомым значением. Она совмещается со специальной отметкой на пластине. Подобным образом вычисляется показатель.

Применение строительного уровня

Электронные и лазерные, механические измерительные приборы требуют бережного обращения. Сильный удар и несвоевременное обслуживание может привести к тому, что они начнут работать неправильно. Кроме этого, время от времени рекомендуется выполнять калибровку всех механизмов.

Лазерный дальномер RGK D50

Один из лучших приборов по соотношению «цена-качество». Производитель продумал не только функционал прибора, но и удобство использования. Эргономичный прибор удобно размещается в руке благодаря особому изгибу корпуса и ребристая поверхность по бокам. Небольшой размер позволяет легко размещать устройство в обычном кармане. Можно носить как брелок на руке, воспользовавшись ремешком. Предусмотрен защитный чехол.

Экран перевернут на бок, что позволило уменьшить размер прибора и одновременно увеличить цифры на дисплее. Выгодное решение. Экран с подсветкой и звуковой индикацией для удобства работы в условиях плохой видимости. В боковой части корпуса мы видим пузырьковый уровень для точного выравнивания при измерениях. Измеряет прибор в интервале расстояний от 15 сантиметров до 50 метров с погрешностью не более 2 миллиметров.

Если дальномер не используется более 2,5 минут, то он самостоятельно отключается, что позволяет не тратить заряд. Для работы необходимы батарейки. Одного комплекта хватает для 6000 измерений. Высокий класс защиты — IP54. Дополнительно прибор готов рассчитать площадь объекта и его объем. Благодаря своим характеристикам дальномер занимает высокое место в нашем рейтинге.

Средняя оценка — 5,0.

Средняя цена — 4290 руб.

Плюсы:

Приятная цена.
Эргономичный дизайн.
Большие цифры на экране.
Звук, подсветка.
Автоматическое отключение.
Вычисляет объем объекта и его площадь.
Высокий класс защиты (IP54).
Шнурок и чехол для удобства и защиты.

Как сделать малку в домашних условиях?

Конечно, сегодня весь необходимый инструмент, в нашем случае малку, можно купить в строительном магазине. Но порой возникают ситуации, когда прибор нужен сейчас, и нет на это времени, или в продаже попросту нет в наличии нужного инструмента. Давайте попробуем разобраться, как сделать малку своими руками из подручных средств. И вот что нам из материалов понадобится для этих целей:

Деревянный брус размером 20 на 30 мм. Из него мы изготовим колодку.
Фанера толщиной от 3 до 5 мм, она будет являться подвижной частью инструмента, пером.
Крепежный элемент в виде гайки и болта.
Электрическая дрель и сверло, соответствующее диаметру крепежного элемента.

Статья в тему: Какими бывают штангенглубиномеры? (+ 5 видео)

Подготовив все составляющие будущего инструмента, можно начинать его сборку. В первую очередь начнем изготовление колодки. Отмеряем от деревянного бруска 10 сантиметров, можно и больше, но превышать длину в 15 сантиметров не стоит. Отрезаем ножовкой нужный размер будущей колодки. Следующим этапом по изготовлению инструмента будет устройство прорези для пера. Для этого с одной стороны торцевого основания колодки делаем надрез, и пока отложим колодку в сторону.

Теперь перейдем к изготовлению пера, которое можно вырезать из фанеры или другого подходящего материала. Отметим на фанере будущие размеры элемента, ширина пера 20-30 мм, длина может достигать 300-400 мм. Совет! Все размеры, приводимые в данном примере, могут быть изменены по собственному усмотрению. В процессе изготовления малки вы можете увеличить длину колодки и пера, главное, чтобы вам было удобно работать сделанным инструментом. Перо готово, и теперь уже его можно более точно подогнать в колодке.

Проверьте еще раз надрез в торце бруска, перо должно при попытке сложить инструмент образовывать острый угол, хотя, конечно, не во всех случаях это бывает нужно. Когда все готово, нужно установить крепеж на место, для этого сопоставьте детали под углом 90 градусов и просверлите дрелью отверстие насквозь. После вставьте болт и зажмите части между собой гайкой. Теоретически наш инструмент готов, осталось немного доработать перо. Двигайте его в колодке, и выступающие углы дополнительно обработайте. Лишние стоит удалить и места среза обработать наждачной бумагой.

Параметры выбора прибора

Где цифровой угломер используете Вы?

В монтажеВ чертежах

Сегодня угломеры выпускаются как с набором стандартных функций, так и с расширенным диапазоном возможностей.

Рассмотрим, какими параметрами должен обладать хороший прибор, прежде чем решиться на его покупку:

Достаточная длинна — прежде всего инструмент должен обладать этим параметром, и показатель этот начинается с 400 мм. Тогда его можно будет использовать для нанесения разметок. Конечно, для простых столярных работ пойдет и прибор в 250 мм. Для профессионального применения хорошо, если угломер будет обладать разметочной линейкой, лазером, уровнем и треугольником.
Показатели погрешности – обычно средним значением считается 0,1 градуса, бывает, что доходит и до 0,01 градуса, но это сугубо для профессиональных моделей. Для бытовых вполне некритично будет значение в 0,5 градуса.
Важен диапазон угла – не все модели способны развернуться на 220 градусов. Этот показатель всегда прописывают в инструкциях к прибору.
Уровень и лазер – чем профессиональней инструмент, тем шире его возможности. В дорогие модели угломеров встраивают пузырьковый или даже цифровой уровень, чтобы замеры были максимально точными. Лазер необходим, если работы проводятся на большом расстоянии, и просто так планку до другой стороны угла не дотянуть. К такому устройству можно даже докупить штатив, получится простенький нивелир.
Принцип выдачи замеров – в базовой модели для получения информации имеется дисплей, в более продвинутых их два, что удобнее. Профессиональные приборы могут оснащаться подсветкой, регулировкой данных на индикаторе (переворачиваются в зависимости от положения уровня в пространстве), звуковым сигналом контроля и способностью указывать сектор измерения.
Память – дорогие модели записывают результаты измерения, что отбрасывает необходимость их запоминать.
Питание цифрового угломера – разные модели используют батарейки типа АА, аккумуляторы, «таблетки». Чем больше часов работы, тем лучше. Будет нелишним наличие функции «спящего режима», чтобы не пришлось каждый раз включать/выключать прибор для экономии энергии.
Устойчивость к климатическим условиям также очень важна, если цифровой угломер будет применяться вне помещения. В целом тут стандартный показатель от -10 С до +50 С.
Удобство использования – вес должен быть допустимо небольшим, поскольку держать цифровой угломер придется в руках достаточно долго.

Лазерный угломер — устройство, назначение и применение

Дорогостоящий лазерный прибор представляет собой инструмент, которым можно проводить измерения углов на большие расстояния. Обычно при помощи таких устройств выполняется проверка точности и ровности углов сооружаемых конструкций. Конструктивно прибор имеет сходство с лазерными дальномерами и нивелирами, но есть упрощенные варианты устройств, которые имеют вид арбалетного оружия. Рассмотрим особенности применения разных моделей лазерных приборов для измерения углов.

Лазерный угломер в форме арбалета или прибор для определения угла режущей кромки — этот инструмент предназначен для определения угла заточки ножей и других деталей. Как пользоваться прибором, показано на видео
Строительный лазерный измеритель углов имеет два луча, направляемые на поверхности, между которыми необходимо узнать угол. В конструкцию прибора встроен процессор, отвечающий за анализ и расчет точных данных, которые пользователь получает на дисплее. Главная задача пользователя — установить прибор на ровной поверхности. Для этого в конструкции устройства имеются водные глазки (уровни)
Интегрированные — они обычно являются встроенными в дальномеры, и одновременно вместе с измерением показаний, при необходимости показывают угол наклона

Точность показаний зависит от направленности луча, поэтому в солнечную погоду эти сведения будут иметь большую погрешность, чем в темное время суток. Самый простой способ измерить угол наклона поверхности — установить на современный смартфон специальное приложение, по которому можно также с точностью узнать угол наклона.

Типы угломеров по принципу измерения

В зависимости от использованного способа угловых измерений, устройства разделяют на несколько типов:

Механические

Широко распространенные в слесарном и столярном деле механические угломеры делят на два подвида:

простые, представляющие собой угловую шкалу-транспортир и закрепленную одним концом в начале координат линейку;
оборудованные нониусом- дополнительной шкалой для более точного считывания показаний.

Механический угломер

Измерения плоских углов проводятся контактным способом- инструмент следует плотно прижимать к поверхности.

Маятниковые

Кроме определения угла между двумя направлениями, позволяют также проводить угловые измерения относительно горизонта. В старинных конструкциях для этого использовали отвес, прямой угольник либо карданный подвес, в современных применяют конструкцию, стабилизирующее свое положение в пространстве за счет быстрого вращения ротора- гироскопа. Прибор позволяет быстро определить уклон поверхности, наклоны сторон сложных конструкций и т. п. Некоторые лазерные дальномеры могут определять положение линии горизонта, обрабатывая сигналы спутников GPS

Оптические

В устройствах этого типа одна (или обе) стороны угла обозначаются с помощью оптической системы, направляемой на маркерную точку на измеряемом объекте. Это средство дистанционного измерения. К ним относятся навигационные, горные, астрономические и многие строительные приборы.

Лазерные

Это наиболее совершенные на сегодняшний день приборы. Обычно их совмещают с лазерным дальномером, угловые измерения- это дополнительная функция большинства из них. Два или более лазерных луча направляются на точки, лежащие на сторонах измеряемого угла. Процессор проводит вычисления угловых значений и выводит их на дисплее устройства. Может измерять углы в любой плоскости, отсчитывать их от заданной пользователем системы координат.

Простейшие устройства используют механическую шкалу, на которой оператором поворачивается лимб с установленной лазерной указкой. Продвинутые обрабатывают отраженный сигнал лазера самостоятельно.

Лазерный угломер

Широко используются при разметке строительных площадок и промышленных конструкций. Если при ярком солнечном свете пятно засветки от лазерного луча плохо видно, применяют дополнительные усилители и отражатели.

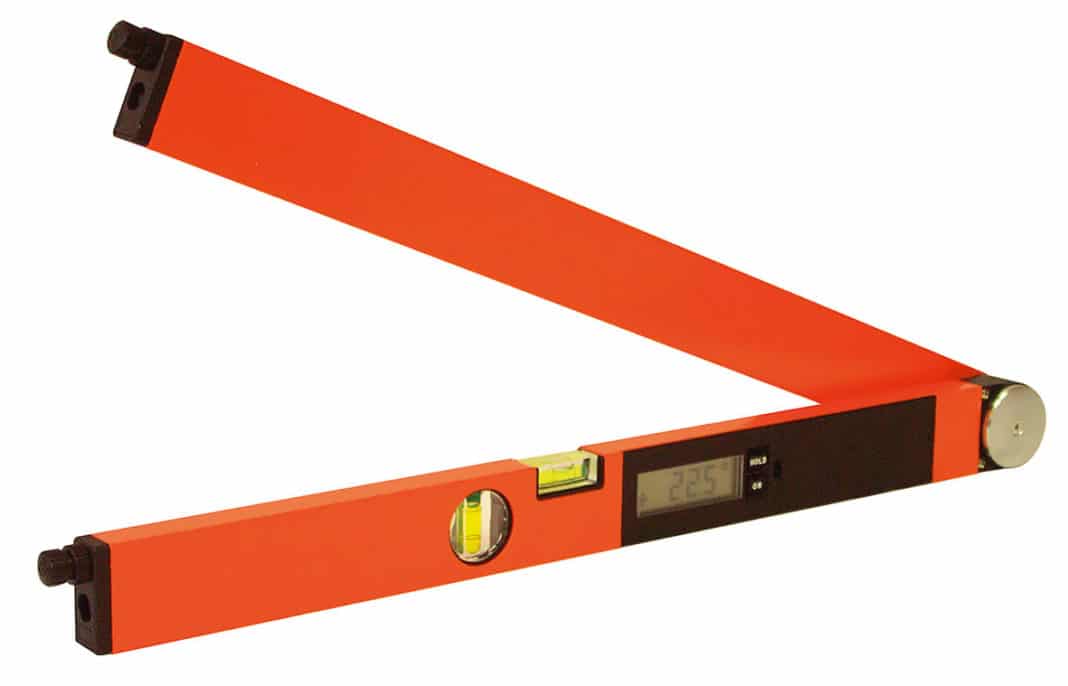

Электронные

Вычисление значений проводится встроенным процессором. Результаты измерений выводятся на дисплей. Устройства позволяют запоминать результаты последних измерений, проводить вычисления на их основе: например, разницу двух измеренных углов. Такие устройства активно используются при разметке заготовок на машиностроительных и деревообрабатывающих производствах, при раскрое листовых и рулонных материалов.

Кроме того, в учебе, производстве, строительстве и в быту широко используются угломеры постоянных углов- это шаблоны, выполненные с фиксированным углом в 90, 30, 45, 60. С их помощью можно определить, равен или нет измеряемый угол зафиксированному в шаблоне значению.

Характеристики уклономеров

По определению уклономером называют устройство, предназначенное для построения плоскости параллельно линии горизонта. При наличии на приборе дополнительных элементов, его можно использовать для определения вертикальных линий, в соответствии с показаниями отвеса, или заданных углов наклона. Данное устройство иначе называют уровнем и разделяют по конструктивному типу на:

пузырьковые;
оптические;
водные;
лазерные.

Примечательно, что для увеличения функциональных возможностей на некоторых приборах используют элементы, характеризующие сразу два типа уклономера. В качестве примера можно привести пузырьковый уровень, оборудованный лазерной указкой (или двумя), которая позволяет отметить заданную точку (или линию) мгновенно и на значительном удалении.

В оборудование отдельных уклономеров включают сразу несколько измерительных приборов, что позволяет увеличить их функциональные характеристики. Такие приборы используются для составления сложных расчетов при нескольких вводных параметрах. Они находят свое применение при построении конструкций сложной геометрической конфигурации.

Угломеры разных видов: как выбрать подходящий?

В наши дни без угломера невозможно представить себе ни одно производство, ни одну стройку. Традиционный универсальный угломери сложный лазерный измерительный комплекс часто соседствуют в одном цеху. Конструкторы и изобретатели постоянно совершенствуют конструкции угломеров, повышая удобство пользования и точность измерений.

Особенности конструкции и принцип работы

Геометрический принцип работы любого угломерного прибора основан на сравнении величины измеряемого угла с частью длины окружности. Полная окружность соответствует углу в 360о, единица измерения угла определена учеными в 1/360 часть полной окружности- 1 градус (угловой). С повышением точности измерений стали говорить о дробных частях градуса- десятичных дробях или 1/60 его части- угловой минуте и 1/360- угловой секунде.

Простейшие механический угломеры состоят из полукруглой шкалы, размеренной в градусах, и подвижной линейки, закрепленной одним концом. Измерение проводится так:

одну сторону измеряемого угла совмещают с основанием шкалы;
другую- с подвижной линейкой;
в месте пересечения линейки и шкалы считывают величину угла.

Более совершенные модели дополняются узлами, облегчающими считывание показаний шкалы, фиксирующими положение прибора относительно горизонта, позволяющими фиксировать направление на удаленные точки сторон углов и другие.

Изготавливают из их инструментальной стали, реже- из бронзы.

Многие строительные угломеры, особенно с электронными модулями, изготавливают из легких алюминиевых сплавов

При работе с такими устройствами следует соблюдать осторожность, избегать их падения на твердые поверхности, а также падения инструментов и стройматериалов на сами приборы

Лазерные модели угломеров воссоздают пространственную картину измеряемого угла на основании нескольких опорных точек, координаты которых измеряются лазерным дальномером. Величина угла вычисляется встроенным компьютером на основании этих координат. Такие модели имеют пластиковый корпус и электронную начинку.

Классификация видов

Существует несколько классификаций угломеров. Среди них наиболее значимы следующие:

по сфере применения;
по точности;
по погрешности измерения;
по принципу измерения;
по виду измеряемых углов.

По сфере использования различают следующие типы устройств:

Строительные. Рассчитаны на большие расстояния. Применяются для разметки объектов и во время монтажа, чтобы закрепить конструкции правильно.
Плотницкие. Оперируют сантиметрами, дециметрами. Используются для разметки деталей из дерева и других материалов.
Навигационные. Определяют направление на небесные светила, используются для вычисления географических координат точки наблюдения.
Слесарные. Отличаются от плотницких повышенной точностью, работают с металлическими заготовками и конструкциями.
Учебные. Применяются учащимися при изучении начальной и начертательной геометрии.
Артиллерийские. До конца XX века использовались для наводки орудий. В настоящее время вытесняются электронными системами наведения.
Горные. Строительные, приспособленные для работы в закрытых пространствах горных выработок.

По виду измеряемых углов приборы делятся на

внешние (маркировка УМ);
внутренние (маркировка УН).

Типы угломеров в зависимости от принципа измерения будут рассмотрены в следующем разделе.

Производители

Есть несколько известных своим качеством мировых производителей электронных тахеометров. Sokkia Topcon — японская компания, представляет одноименные бренды. Аппараты этого производителя пользуются популярностью уже более ста лет, устройства известны своим неизменным качеством и высокой точностью. Впрочем, это для японских производителей уже вошло в традицию.

Тахеометры Leica Geosystems от одноименной швейцарской компании, ранее известной в фототехнике с брендом Leica, присутствуют на рынке с 1990 года. Она была образована путем слияния нескольких компаний, после чего производиться стало только геодезическое оборудование. Тахеометры этой марки широко используются в наземной и спутниковой геодезии.

Еще одна швейцарская компания — GeoMax, составляет конкуренцию коллегам из Leica, особенно если дело касается европейского рынка. Она существует с тех же годов, и так же отличается высокой точностью измерений и исключительным качеством.

Тахеометры Trimble Navigation производятся в США. Компания существует с 1978 года, в то время фирма занималась производством навигационных устройств для нужд морского судоходства. Около двадцати пяти лет назад компания начала разработки и производство GPS-навигаторов, ведь как раз в то время началось бурное развитие космического позиционирования. В 2003 году, после покупки бренда Nikon, компания занялась производством целого ряда геодезического оборудования. Тахеометры Nikon широко представлены на российском рынке.
