Какую трубу для водяного теплого пола стоит выбрать

Виды труб

Водный контур — основная часть конструкции водяного пола. От выбора материала, из которого сделаны трубы, будет зависеть, как долго пол прослужит

Рассмотрим наиболее популярные варианты, уделив особенное внимание металлопластиковому варианту

Трубы из стали

Казалось бы, что это довольно популярный вариант. Надежные, крепкие, наделены долгим сроком службы. Однако этот вид категорически не совместим с системой теплого пола.

Трубы из стали для теплого пола

Сталь достаточно тяжела, а вместе с остальными элементами, включая теплоноситель и бетонную стяжку, это создаст колоссальное давление на перекрытия пола.

Применять стальные трубы разрешается только для соединения котельной и распределительного коллекторного шкафа, но ни в коем случае не для укладки контура.

Трубы из меди

Все еще не идеал, несмотря на плюсы. Медь хорошо нагревается и отдает тепло, не подвергается коррозии, медные изделия пластичные и очень прочные, а также не боятся температурных перепадов. Но для монтажа этого медного контура необходимо специальное оборудование и навыки, а цена очень на материал кусается.

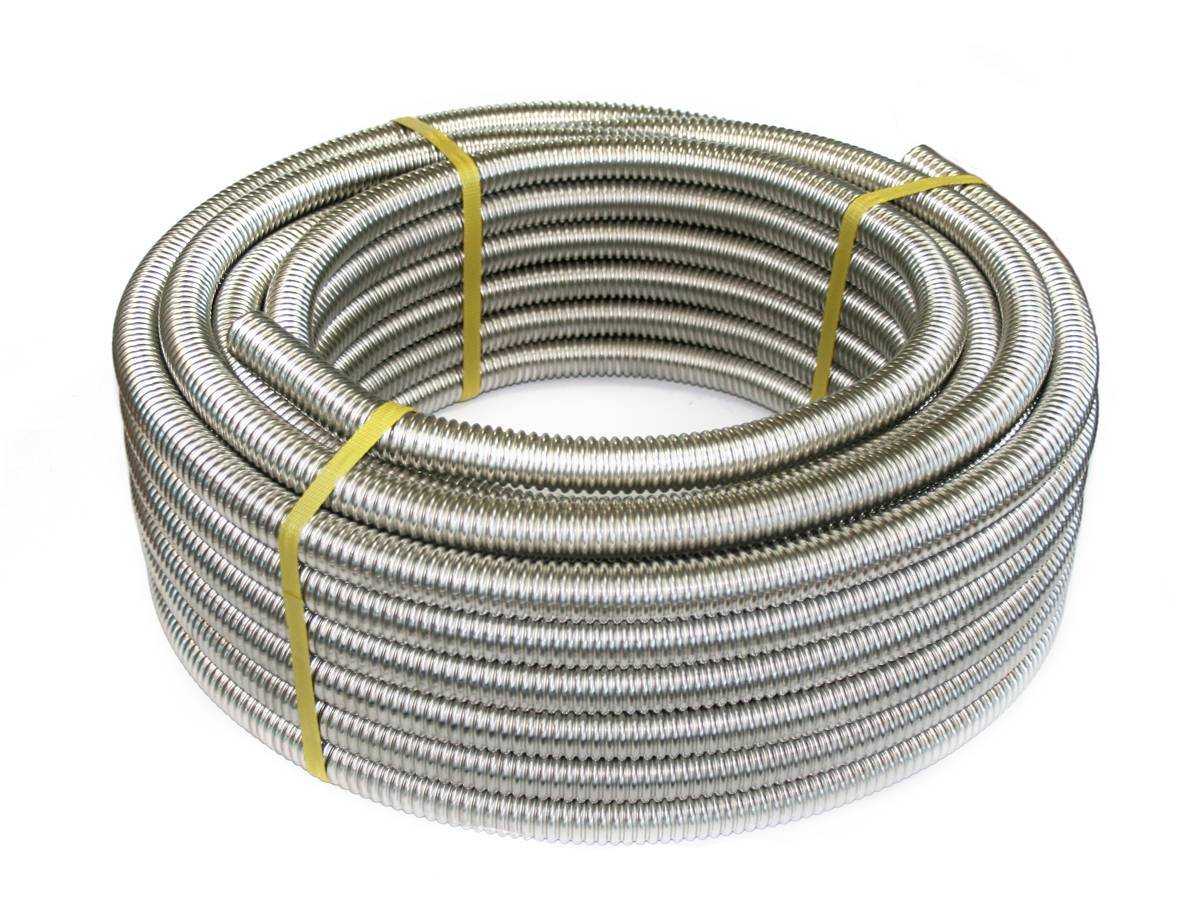

Нержавеющие гофрированные трубы

Обладают приемлемым для установки рядом качеств. Изделия гибкие, прочные, не подвергаются коррозии, устойчивы к агрессивной среде, а соединяются такие трубы значительно легче, чем другие виды. Похвастаться они не могут только очень высокими ценами.

Полимерные

Неплохой вариант для установки. Изделия служат от 20 до 35 лет, устойчивы к неблагоприятной среде, изготовлены из экологически чистых материалов, не пропускают шум, а также обладают повышенной способностью пропускать воду.

Неполноценность изделий в использовании большого количества элементов в составе. В него входит: полиэтилен, ПВХ, ПВХ на хлорированной основе, армированный алюминиевый ПВХ, полибутен.

Компоненты создают температурный максимум в 95°C, что нехорошо для теплого пола. Для регулировки нагрева придется монтировать автоматическое оборудование контроля.

Полиэтиленовые сшитые

Полиэтиленовые материалы больше всех других подходят для системы теплого пола. Прочные, надежные, очень пластичные. Устойчивы к ультрафиолету, не деформируются из-за воздействия агрессивных веществ. Наделены звукопоглощающей поверхностью.

Собрать полиэтиленовый трубопровод не составит проблем. Соединение может быть неразъемным и разъемным. Разъемные скрепляются латунными фитингами, неразъемные соединяются фитингами и специальными муфтами.

Полипропиленовые

Считаются неплохим вариантом наряду с полиэтиленовыми. Обладают примерно схожим с предыдущими видами набором качеств, дополнительно наделены теплостойкостью.

Однако материал неустойчив к ультрафиолету, недолговечен в местах соединения с металлическими трубами.

К тому же, соединять их разрешено только при положительных температурах, а соединяются они сваркой. Это тоже считается минусом, так как большинство людей попросту не смогут грамотно сварить контур.

ПВХ трубы

Наделены низким пределом максимального обогрева в 75°C. Такая отметка не подходит для теплого пола, поэтому материал усиливают хлорированием, что недопустимо, так как при нагреве будут выделяться едкие для организма человека пары. В дополнение к хлорированию используют армирование, чтобы также повысить термостойкость. Различают 2 вида армированных ПВХ труб:

1. армированный алюминиевый корпус расположен в середине конструкции;
2. армирование обрамляет второй слой после внешнего;

Металлопластиковые трубы

Один из ведущих вариантов для укладки контура водного пола наряду с полиэтиленовыми и полипропиленовыми. Отличная отдача тепла с качественным обогревом помещения подкрепляется сроком функционирования до 45-50 лет. Помимо этого изделия наделены:

• простым монтажом;
• отсутствием коррозии;
• стойкостью к температурам;
• небольшой ценой;
• ровной внутренней поверхностью;
• повышенной прочностью;

Минусы:

• при монтаже нужно использовать специального вида фитинги;
• соединения могут разрушаться из-за слоя накипи;
• возможное расслаивание контура труб.

Металлопластиковые трубы для теплого пола

Медная труба

Трубопроводы из меди не разрушаются от воздействия агрессивных сред и долговечны. Для теплых полов обычно применяют отожженную медную трубу, которая обладает достаточной гибкостью.

Минусом медных труб является их высокая стоимость. Сложность монтажа так же снижает привлекательность медной трубы. А самое главное – при выборе медной трубы в качестве трубопровода, следует помнить, что для соединения медных труб нужно использовать только фитинги из меди или родственных (латунь, бронза) сплавов, потому что при использовании стали или алюминия в трубопроводах возникает электрохимическая коррозия.

На возникновение электрохимической коррозии влияют не только фитинги, но и циркуляционные насосы, и другие стальные конструкции в трассе трубопровода.

Все рассмотренные выше трубы можно использовать с равным успехом для устройства водяного теплого пола. Они обладают достаточной устойчивостью и длительным – не менее тридцати лет, сроком службы.

После рассмотрения четырех видов труб, проблема, озвученная в начале статьи, так и осталась не решенной, потому что все трубы хорошо подходят для теплых полов. Поэтому, чтобы облегчить вам муки выбора, обратимся к знакомому сантехнику.

Зачастую, главной определяющей выбор, причиной является цена. Сравним стоимость всех четырех видов труб диаметром 20 мм:

1. металлопластиковая труба: 65 руб\п. метр;
2. труба из сшитого полиэтилена (PEX-труба): 51 руб\ п. метр;
3. гофрированная нержавеющая труба: 178 руб\ п. метр;
4. медная труба: 539 руб\ п. метр.

По показателю «цена» лидирует PEX-труба.

Рассмотрим показатель «удобство монтажа»

И металлопластиковые трубы и трубы из сшитого полиэтилена в системе теплого пола соединяют несъемными пресс-фитингами.

Опрессовывают фитинги специальными клещами стоимостью от 3000 рублей и до… Ну, скажем, до больших цифр. Хотя, если соблюдать условие цельной петли, то для присоединения к вводу и выводу коллектора можно использовать и обжимные фитинги, которые затянутся обычным ключом и не потребуется покупать дополнительное оборудование.

Как уже говорилось выше, металлопластиковая труба более гибкая, ее проще раскладывать в сложных помещениях. Для того, что бы гнуть трубы из сшитого полиэтилена, нужен прибор для нагрева. Например, строительный фен. Для крепления этой трубы уйдет больше крепежа, бухта такой трубы более тяжелая, поэтому ее сложно таскать при раскладывании одному, а поначалу и вдвоем. Тоже можно сказать и о монтаже медных труб.

Если вы монтируете трубу в одиночку – ваш выбор металлопластиковая труба или гофрированная труба из нержавейки.

По показателю «удобство монтажа» лидирует гофрированная труба из нержавейки, а на втором месте – металлопластиковая труба.

Если вы живете не в столице, и не в северной столице, и вообще, далековато от обеих столиц и крупных городов, то вопрос наличия в вашем населенном пункте медной трубы нужного диаметра или гофрированной нержавеющей трубы может свести на нет ваш выбор труб для водяного теплого пола. Металлопластиковые и PEX-трубы более распространены и доступны.

Показатель «доступность» – лидерство у металлопластиковой трубы, а второе место у трубы PEX.

Если в качестве теплоносителя вы планируете не воду, то вам лучше выбрать PEX-трубу или трубу из нержавейки.

Если на вашем объекте работает много народу, а зона укладки теплых полов лежит в самом проходном месте, то во избежание образования помятостей на трубе от чьих-то неуклюжих лап во время монтажа трубы, вам придется делать мостки. Либо используйте PEX-трубу: она не боится изгибов, и по ней можно смело ходить во время укладки.

Учитывая все эти аргументы, делаем вывод: для укладки контура водяного теплого пола лучше, на наш взгляд, использовать металлопластиковую трубу, или трубу из сшитого полиэтилена. Гофрированная труба из нержавейки – вещь удобная, но как в телерекламе: если качество одно, зачем платить больше? А медные трубы – это, вообще, как сказал знакомый сантехник: «дорогие и никчемные понты».

Ну, это наше частное мнение. А какие трубы для водяного теплого пола лучше использовать, решать все-таки, вам, ориентируясь на свои предпочтения и кошелек.

Стоимость

Стоимость зависит от выбора комплектующих и примерно одинакова

В настоящее время сложилась ситуация, в которой трудно отдать преимущество водяным или электрическим системам. Применение качественных материалов и компонентов сделало стоимость теплых полов всех типов приблизительно одинаковой – в пределах 11-15 долларов США на 1 кв.м. отапливаемого помещения (с учетом монтажа специалистами).

Мнение эксперта Чебатков Максим Павлович Специалист по бытовой техники и её ремонту

Сэкономить можно, приобретая оборудование и материалы малоизвестных компаний, но качество в этом случае не гарантировано. Из общей картины выделяется только стержневой пол – новинка обойдется дороже хорошо известных аналогов на 35-40%.

Таким образом, при выборе и возможности, стоит отдать предпочтение водяной системе «теплый пол», которая несколько превосходит электрические аналоги по сумме показателей. Аргументами против этого является сложность и, главное, обязательное согласование с надзорными органами (последнее для установки в частном доме не актуально).

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена. Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

• пероксидный;
• силановый;
• азотный;
• радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

• Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
• Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
• Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
• Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
• PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
• Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
• Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 – +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала

Виды труб

Используя в качестве ориентира вышеупомянутые характеристики, можно сказать, что выбор труб для теплого пола ограничен. Более всего для этого подходят следующие виды:

• полипропиленовые;
• из сшитого полиэтилена;
• медные;
• металлопластиковые.

Рассмотрим подробнее каждый из видов.

Для того, чтобы теплый пол имел долгий срок службы и обеспечивал комфортную температуру необходимо, чтобы монтаж системы был выполнен качественно и по всем правилам

Полипропиленовые

Как и любой другой материал, полипропиленовые трубы обладают как плюсами, так и минусами. К положительным качествам такого материала можно отнести:

• Низкая цена. Является одним из самых недорогих вариантов.
• Долговечность. При соблюдении норм эксплуатации срок службы составляет более 25 лет.
• Монолитность. При соединении между собой или с фитингами используется специальная сварка (трубы спаиваются). В результате получается полностью монолитная и герметичная система.
• Экологичность. На протяжении всего периода эксплуатации они безопасны для здоровья человека и не выделяют вредных веществ даже при перегреве.

Но при всех этих достоинствах полипропиленовые изделия обладают одним большим минусом – они сложны в монтаже. Эта сложность заключается в том, что изгиб таких изделий без ущерба эксплуатационным качествам составляет порядка 8 – 10 радиусов самой трубы.

Таким образом, промежутки между ними составляют более одного метра. Еще один минус – невысокая температурная стойкость по сравнению с другими материалами – не более 95 градусов Цельсия. Таким образом, их применение ограничено.

Сшитый полиэтилен

В отличие от обычного полиэтилена сшитый полиэтилен обладает более высокими свойствами по эксплуатации, поэтому он все чаще применяется при изготовлении теплых полов.

К плюсам такого материала можно отнести:

• стойкость к повышенной температуре (до 120 градусов Цельсия);
• меньший радиус сгиба – около 5 радиусов самой трубы;
• не боится механических воздействий;
• не боится резких перепадов температуры и давления;
• пластичность (очень гибкий материал);
• даже если труба смята от неоднократных перегибов, то при нагреве возвращает себе первоначальную форму;
• стойкость к воздействию химических веществ и бактерий;
• экологичность (даже при плавлении или горении не выделяет вредных веществ).

Единственным минусом такого материала является то, что для его монтажа требуется большое количество крепежей, так как он не держит заданную форму.

Медные

Медные трубы уже долгое время применяются при устройстве теплого пола. Они обладают высокими эксплуатационными качествами и способны выдерживать значительные механические воздействия, и при этом нейтральны к воздействию микроорганизмов и не подвержены коррозии.

Срок их службы является одним из самых продолжительных, и при качественном монтаже и нормальной эксплуатации составляет более 50 лет. Не менее важным является способность выдерживать значительные перепады температур (от -100 градусов Цельсия до +250), не теряя при этом своих эксплуатационных качеств. К тому же, радиус изгиба при укладке таких труб совсем невелик.

Тем не менее, они обладают и рядом недостатков:

• Во-первых, это самый дорогой материал из всех рассматриваемых.
• Во-вторых, для надежности соединения используются специальные пресс-фитинги, установку которых могут производить только специалисты с нужным оборудованием. Таким образом, возникают дополнительные расходы на монтаж.
• В-третьих, при повышенной кислотности и жесткости воды значительно сокращается срок эксплуатации.

Металлопластиковые

Металлопластиковые трубы являются самыми популярными при изготовлении теплых полов. Во многом это связано со схожими с медью эксплуатационными свойствами, при более низкой цене.

Положительными качествами такого материала является:

• долгий срок службы (более 50 лет при нормальной эксплуатации),
• имеют небольшой радиус изгиба и держат заданную форму, что позволяет дополнительно сэкономить на крепеже,
• высокая степень звукоизоляции (практически неслышно тока воды),
• меньший вес по сравнению с медными,
• экологичность.

Они практически не обладают отрицательными качествами. Единственным негативным моментом может являться ненадежность соединения труб фитингами, так как даже при малейшем зазоре между внутренним диаметром соединительного элемента и внешнего диаметра трубы может произойти течь.

Выбор труб для теплого пола

В многоэтажных домах проложить теплый водяной пол получается не всегда. Такая система должна является отдельным отопительным контуром. Иначе жильцы последующих квартир недополучат немало тепла. Приступая к работе, нужно получить разрешение у коммунальнальщиков.

В частном доме хозяин самостоятельно решает, как будет функционировать система отопления. Закупив необходимое оборудование, ему остается лишь выбрать один из предлагаемых современным рынком типов труб:

1. Металлопластик
2. Сшитый полиэтилен
3. Полипропилен
4. Медь

Металлопластик

Одними из самых распространенных труб для теплых водяных полов являются изделия из металлопластика. Они обладают несколькими весомыми преимуществами:

• Длительный эксплуатационный срок
• Способны противостоять различным нагрузкам
• Не теряют своей структуры в процессе нагрева
• Легкий вес

Если рассматривать металлопластиковую трубу в разрезе, она представляет собой наложение сразу пяти слоев:

1. Внутри и снаружи – полиэтиленовое защитное покрытие
2. Средний слой – алюминиевая фольга
3. Для того, чтобы полученный пирог не расслаивался, пользуются специальным клеящим составом

Толщина фольгирующего слоя может достигать 2.5 мм в зависимости от диаметра приобретаемого изделия. После оборачивания, его сваривают внахлест или встык. Наружный слой может состоять из различных типов полиэтилена, однако важным предъявляемым к нему критерием является высокая плотность. Внутренний слой всегда выполняется по методу экструзии из сшитого полиэтилена.

Подобная структура обусловила одно из важнейших свойств металлопластиковых изделий – способность сохранять принятую форму после сгибания. Это немаловажный критерий, так как теплые полы часто укладывают в виде спирали или змейки.

В качестве соединений используют различные фитинги и прочую трубную арматуру.

Средняя цена по рынку – 1-2 у. е. за метр.

Сшитый полиэтилен

Достойную конкуренцию металлопластиковым моделям составляют трубы для теплого водяного пола, произведенные из сшитого полиэтилена. Рынок богат изделий с разной плотностью сшивки, но наиболее оптимальное значение лежит в интервале 65-80%.

Видео демонстрация

Полиэтиленовые трубы могут обрабатывать несколькими методами:

• Электронное облучение в магнитных полях – плотность сшивки достигает 60%
• Пероксидом – плотность сшивки достигает 75%
• Силаном (газ) – плотность сшивки достигает 65%

Чем выше плотность, тем значительнее стоимость подобной продукции. Некоторые из моделей могут в качестве среднего слоя иметь кислородный барьер – они лучше всех подходят для теплых полов. Недостатком, отталкивающим многих покупателей, является очень высокая цена.

Соединение труб из сшитого полиэтилена занимает считанные минуты:

1. Специальное кольцо надевают на один конец трубы
2. Затем он расширяется с использованием специализированного инструмента
3. Внутрь устанавливается фитинг и зажимается верхнее кольцо

Средняя стоимость по рынку – 4-5 $ за метр.

Полипропилен

Постоянное усовершенствование изделий из пластика привело к появлению полипропиленовых труб. Благодаря своим техническим и эксплуатационным преимуществам они стали востребованными. Их часто применяют для обустройства систем отопления.

Однако для утепленных полов они практически не применяются. Причина кроется в большом радиусе изгиба, который составляет около 8 диаметров. Например, у изделия диаметром 20 мм минимальное расстояние между двумя параллельными участками составит сразу 320 мм.

Средняя стоимость по рынку – 1.5-2 $ за метр.

Медь

Наиболее значимыми свойствами меди называют долговечность и высокую теплоотдачу. Это обусловило широкое применение подобных изделий в современных системах теплый пол. Данный материал намного надежнее всех вышеперечисленных.

Однако имеются отрицательные стороны, которые необходимо обязательно учесть:

• Прокладка труб требует специального оборудования и определенных навыков
• Медь – металл, следовательно, она подвержена коррозии

Соединяется труба для теплого водяного пола из меди между собой с использованием латунных фитингов. Однако при взаимодействии с другими металлами процесс коррозии лишь ускоряется. Спустя годы могут появиться прошивающие изделие блуждающие точки.

Чтобы увеличить продолжительность службы меди внутри пола, необходимо обернуть ее в гидроизоляционный негорючий слой. Это убережет трубу от соприкосновения с другими материалами, продлив срок эксплуатации.

Средняя стоимость по рынку – 7-15 $ за килограмм.

Расчет количества труб и схемы укладки

Определившись, какие лучше купить трубы для монтажа теплого пола, следует рассчитать их количество. С этой целью вычерчивают схему укладки:

• на листе миллиметровой бумаги в масштабе строят план комнаты;
• схематически наносят предметы крупногабаритной мебели и бытовой техники – под ними монтировать трубы не рекомендуется;
• на свободной площади чертят контур согласно выбранной схеме.

Существуют следующие основные варианты схем водяных контуров теплого пола:

1. «Змейка». Трубу прокладывают сначала вдоль периметра комнаты, а затем – параллельно одной из стен и в конце приходят к начальной точке. Спроектировать и реализовать эту схему несложно, однако для нее характерен серьезный недостаток. Пока теплоноситель последовательно, по змейке, проходит через всю комнату и возвращается к коллектору, он успевает остыть. Участок пола, приближенный к врезке, нагревается гораздо сильнее, чем удаленный.
2. «Улитка» или «спираль». Труба все время повторяет контуры периметра, двигаясь к центру. После достижения центральной точки труба возвращается к коллектору. Во время монтажа контур укладывают с двойным интервалом, чтобы было место для обратного хода. В этом варианте тепло более равномерно распределяется по полу.

«Улитка» предполагает лишь один резко очерченный изгиб – в середине схемы. Поэтому можно использовать жесткие трубы, имеющие большой радиус изгиба.

Возможны различные варианты основных схем укладки теплого пола

При проектировании делают промежуточные замеры, чтобы не выйти за пределы максимальной длины контура, зависящей от диаметра трубы (таблица 1). Большую комнату делят на несколько секторов, для каждого из которых разрабатывают отдельный контур, подключаемый к общему коллектору. В этой ситуации бывает целесообразно использовать комбинированную схему: большую часть помещения уложить «улиткой», а остаток – змейкой.

В процессе составления плана укладки труб учитывают следующие моменты:

• от стен делают отступ 15-20 см;
• шаг между соседними линиями контура может быть переменным – чаще всего достаточно 15-30 см, а на участках с большими теплопотерями интервал уменьшают до 10-15 см.

По готовому чертежу замеряют общую длину всех контуров, умножают на масштаб и получают необходимый метраж трубы.

Как выбрать трубы для устройства теплых полов, об их плюсах и минусах, также подробно рассказано в видео.

Методы укладки и расчета

Для того, чтобы полностью определиться с затратами на трубы для теплого водяного пола, необходимо определить их точное количество. Вначале выбирают один из двух методов укладки:

1. Спираль
2. Змейка

Спираль наиболее распространена, так как позволяет более равномерно распределить тепло по помещению. К минимальному значению сведено количество резких изгибов труб, на которых происходит потеря полезной энергии. Эластичные трубы будут нуждаться в дополнительной фиксации. Появляется возможность использовать полипропиленовые изделия.

Кликните для увеличения изображения

Проложить трубы змейкой значительно проще, однако добиться равномерного прогревания помещения сложнее. Данный вариант характеризуется наличием участков с резкими изгибами.

Выбрав один из методов, необходимо с соблюдением масштаба нанести схему укладки на миллиметровку. Если в помещении имеется мебель, расположенная исключительно на одном месте – под ней укладку можно не производить.

Кликните для увеличения изображения

Производя расчет, необходимо учитывать ряд правил:

1. Трубы следует размещать друг относительно с шагом 15-30 см, все зависит от мощности отопительной системы и предназначения теплого пола
2. От стен отступ делается равным 15-20 см
3. Труда диаметром 15 мм может прогреть от себя пространство в обе стороны до 15 см

Максимальная длина одного контура не должна превышать 50 м. Если помещение слишком велико, его делят на участки и на каждом прокладывают свой контур.

Пластик и полипропилен

Лучший вариант – трубы из полимеров. Встречается несколько разновидностей данной продукции, и даже без учета таких отличных показателей, как минимальное температурное расширение и высокая теплопроводность, они имеют большое преимущество перед металлическими аналогами – продаются в бухтах. А это значит, что контур водяного пола можно сделать цельным, безо всяких соединений. Следовательно, абсолютно исключить вероятность протечек по всей площади укладки.

Остается последний вопрос – а какие именно пластиковые трубы лучше выбрать для теплого пола? По большому счету – без разницы. Наиболее часто приобретаются изделия металлопластиковые и полиэтиленовые. Различия в их отдельных характеристиках можно уточнить здесь  – в этой статье все подробно расписано.

Дело в другом. Пластиковые трубы для систем водоснабжения и отопления – не одно и то же. Если речь идет о полиэтилене, то для подогрева полов следует выбирать так называемый «сшитый» (REX). Такая продукция характеризуется повышенной теплоотдачей, что и требуется для подогрева. Использование же труб обычных, водопроводных, не обеспечит достаточной эффективности работы контура. Кроме того, «сшитый» полиэтилен предохраняет проникновение кислорода во внутреннюю полость, а значит, в теплоноситель.

Есть и еще одна разновидность пластика – полипропилен. Стоимость таких труб – самая низкая, но их использовать нежелательно. Главный недостаток – в ограничении по радиусу изгиба. Он не должен быть меньше значения «диаметр х 8». Следовательно, и расстояние между «нитками» потребуется увеличить. А это приведет к снижению эффективности обогрева.

Заключение

Приведенный выше материал для многих домашних мастеров может показаться сложным — нужны специальные знания. Отбросим все умные и специальные слова и термины и дадим совет, какую трубу выбрать для «теплого пола» понятным, даже далеким от строительства людям, языком.

1. Металлопластиковые трубы недорогие, просто подключаются к коллектору, имеют приемлемую долговечность, хорошо отдают тепло, мало расширяются при нагреве. Вывод: неплохой вариант для покупки.
2. Сшитый полиэтилен круче металлопластика почти по всем показателям. Исключение — более низкая передача тепла от воды в стяжку и большее расширение при нагревании, что, кстати, компенсируется повышенной пластичностью. Вывод: прекрасный вариант для устройства контура.
3. Термостойкий полиэтилен завлекает приятной для глаза ценой. Но от покупки лучше отказаться при котле, работающем на твердом топливе. Даже небольшое повышение температуры увеличивает поступление кислорода внутрь трубы, снижая срок ее эксплуатации. При установке газового котла с автоматической горелкой можно рассматривать как один из вариантов укладки контура.
4. Медь хороша по всем параметрам. Но не у каждого хозяина частного дома или квартиры найдутся средства для ее покупки. Слишком уж кудрявая цена.
5. Гофрированная стальная труба на слуху — ведется бешеная реклама на каждом углу. При трезвом анализе нет ни одного фактора, который склонил бы к использованию таких труб для водяного отопления пола.
6. Полипропилен можно использовать только чешского производства с маркировкой (PP-RCТ). Но есть одно но. Материал по форме и цвету ничем не отличается от обычного полипропилена. Поэтому высокая вероятность купить «кота в мешке». Вывод: лучше отказаться.
