Обобщение по теме
Как видите, сборка сэндвич труб своими руками — трудоемкое занятие, но его вполне можно реализовать, предварительно изучив материал и посмотрев несколько видеоуроков, размещенных на сайте. Прежде чем решаться на подобный эксперимент, нужно тщательно оценить собственные возможности и решить, под силу ли вам такая задача.
Соблюдая все обозначенные выше правила, можно рискнуть и реализовать монтаж. Т — Установка сэндвич дымохода своими руками — основные этапы монтажа Д — Правильная установка сэндвич дымохода своими руками — процесс трудоемкий. Он требует соблюдения строгих правил и норм противопожарной безопасности. Знание особенностей каждого этапа монтажа заметно упрощает поставленную задачу. К — установка сэндвич трубы дымоход своими руками
Читайте далее:
Какие особенности имеет монтаж дымохода из сэндвич труб
Установка печи в бане своими руками — правила и пошаговая инструкция
Как выполняется установка печи булерьян своими руками — рекомендации и советы
Установка батарей отопления своими руками — технические нормы и требования
Инструкция, как сделать котел «Стропува» своими руками
Что такое сэндвич труба
Сэндвич — такое название этот вид труб получил за свою слоистость по аналогии с названным продуктом. Внутренние и наружные слои таких труб представлены металлическими цилиндрами, а средний — слоем термоизоляции.
Металл для дымохода начали использовать достаточно давно. Простой пример — труба обыкновенной буржуйки. Однако вскоре после введения в эксплуатацию стало понятно, что металлические трубы имеют ряд недостатков. Проблема заключалась в том, что металлы, обладая хорошей теплопроводностью, быстро нагреваются и отдают тепло в окружающую среду, и всегда есть опасность воспламенения.
Решение оказалось простым — металлическую трубу укутали в слой термозащитного материала. Однако такой материал плохо переносит условия внешней среды и не очень привлекателен с эстетической точки зрения.
Сэндвич трубы — следующее решение в эволюции металлических дымоходов. Поверх слоя термоизоляции помещается еще одна металлическая труба, которая защищает внутренние два слоя от внешних воздействий и не портит внешний вид здания.
Внутренний цилиндр изготавливают из нержавеющей стали. Этот материал меньше подвергается коррозии под действием продуктов горения. Сталь должна быть высококачественной и высокотехнологичной. Отдают предпочтение тем вариантам, швы которых сварены по способу TIG — наиболее надежному и износоустойчивому, но и наиболее дорогому.
Рекомендуем ознакомиться: Как можно спрятать газовую трубу на кухне и не нарушить нормативные требования
Средний слой обеспечивает термоизоляцию и защиту окружающих поверхностей от нагревания. Для этих целей используют минеральную вату, плотность которой не менее 120 кг/м3. Толщина этого слоя зависит от того, какой будет температура внутри дымохода. Этот параметр следует подбирать индивидуально.
Наружный цилиндр также изготавливается из стали. Стоит отдавать предпочтение нержавеющему материалу, но для экономии можно выбрать оцинкованную сталь. От ее качества в меньше степени, чем от качества внутреннего цилиндра будет зависеть долговечность дымохода. Кроме того, в продаже есть сэндвич трубы с декоративными наружными цилиндрами.
«Плюсы» сэндвич дымоходов
Преимущества сэндвич-дымоходов из нержавеющих труб:
- Простая оперативная установка.
- Сравнительно небольшая (если сравнивать с каменными дымоходами).
- Малый вес.
Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:
- Печь, камин 340 — 660 градусов.
- Банная печь 420 — 720 градусов.
- Газовый котел 125 — 210 градусов.
- Котел, работающий на угле 520 — 730 градусов.
Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.
Этапы строительства классического дымохода
Наличие кирпичного дымохода следует предусматривать еще во время проектирования бани. Печка должна быть кирпичной и обязательно на отдельном бетонном фундаменте.
Банная печь на этапе возведения топки
Для большинства банных печей достаточно канала 250×120 мм, это стандартные размеры красного кирпича. Для кладки дымохода потребуются специальные кирпичи в половину стандартной, их можно купить готовыми или состоятельно обрезать болгаркой с алмазным диском.
Толщина раствора не более 1 см, чем толще раствор – тем больше риски его растрескивания во время теплового расширения. Не рекомендуем делать такой сложный дымоход для металлической печи, для нее достаточно установить трубу.
Шаг 1. Приготовьте кирпичи, инструменты и раствор. Снимите размеры до шибера и распушки.
Шаг 2. Начинайте кладку снизу дымохода от печки, каждый ряд проверяйте уровнем по всем четырем плоскостям. Через три-четыре ряда очищайте канал от излишков раствора.
Вид канала
Контроль вертикальности
Шаг 3. В месте установки шибера закрепите рамку. Установка рамки не должна нарушать положение верхней плоскости кирпичей, для этого нужно в них выбрать углубление по размерам рамки шибера.
Шаг 4. Продолжайте кладку до начала устройства распушки. Подсчитайте количество рядов, которые придется класть до выхода распушки на нужные размеры. При этом имейте в виду, что за один ряд периметр дымохода увеличивается на четверть ширины кирпича. Распушка должна плотно примыкать к потолочным балкам. Если они находятся на большом расстоянии от дымохода, необходимо сделать специальные упорные рамочные конструкции.
Распушка
Шаг 5. Выкладывайте распушку согласно схеме. Имейте в виду, что это лишь принципиальная схема, конкретное количество рядов кирпичей для выхода на максимальную ширину распушки зависит от конструкции бани. Необязательно делать распушку квадратного профиля, можете выкладывать прямоугольную.
На фото – распушка
Шаг 6. Постепенно за то же количество рядов переходите с распушки к размерам дымохода, подтягивайте его к крыше.
Шаг 7. На нижнем уровне крыши начинайте класть выдру. Этот элемент дымохода сложнее распушки, увеличение ширины дымохода должно происходить постепенно с учетом наклона скатов. Настоятельно рекомендуем для повышения устойчивости конструкции во время кладки вмуровать в выдру металлические пластины и прикрепить их к стропильной системе.
Выдра
Торцы кирпичей нужно подрезать, это уменьшит величину зазора межу кровельным покрытием и выдрой. Если подрезать не хочется – советуем между нижней частью выдры и кровельным покрытием установить металлические листы для предупреждения попадания на стропильную систему и чердак атмосферных осадков.
Сейчас читают
Расшивка прохода кирпичной трубы. Распушка
Проход трубы через потолок
Шаг 8. Кладка оголовка. Чисто декоративный элемент, внешний периметр дымохода увеличьте на четверть кирпича. Оголовок один ряд и сразу после него финишный. В финишный ряд рекомендуем вмуровать металлическую сетку от птиц. Сверху на дымоходе дюбелями закрепите защитный колпак.
Оголовок трубы
Дайте два-три дня на просушку, а потом начинайте первую протопку печи. Не пугайтесь, если вначале протопки тяга будет маленькой или вообще отсутствовать, со временем все встанет на свои места.
Основные типы дымоходов
В зависимости от материала изготовления дымоходные системы могут подразделяться на сделанные из металла различных типов (например, чугунные или из нержавеющей стали), кирпичные и керамические. Современный дымоход может изготавливаться из композитных материалов и иметь многослойную структуру.
Вы можете выбрать ту модификацию дымохода, которая наиболее точно будет соответствовать вашему зданию.
Так, например, самый дешевый вариант – металлический дымоход наиболее оптимально подойдет для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако, такой экономичный подход вряд ли целесообразно использовать в жилище. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего вы не сможете избавиться от проникновения дыма в помещении. Также металл имеет не самый привлекательный срок службы, так как он чрезвычайно неустойчив к воздействию атмосферной влаги.
Труба, состоящая из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы размещается теплоизоляционный пожароустойчивый материал. Вследствие неоправданной экономии многие производители размещают в промежуточном слое некачественный изолятор, который, через некоторое время может начать осыпаться. Так что при покупке такой трубы внимательно следите за репутацией производителя.
Самым дешевым вариантом является строительство дымохода из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет фиксировать ее в сооружении даже с помощью минимального количества крепежного материала. Также труба из нержавеющего металла очень легко обрабатывается – ее можно резать обычными ножницами по металлу.
внешний дымоход
Керамический дымоход очень сложен в устройстве, так как его монтаж может производиться только вместе с всем домом. В связи с этим его чрезвычайно редко используют, ведь для того, чтобы построить его в готовом жилище , строительной бригаде нужно будет произвести демонтаж части перекрытий.
Устройство металлического сэндвич-дымохода
Стальные дымоходы популярны как в промышленном строительстве, так и для благоустройства частного сектора. Установка их напоминает сборку керамической конструкции, соответственно, происходит проще, чем строительство кирпичной трубы. Рассмотрим более подробно, как правильно сделать металлический дымоход, избежав ошибок.
Материалы для установки металлической конструкции
Сэндвич-дымоход представляет собой герметичную систему труб и переходников, ведущую от теплового генератора к надкровельному пространству. Она может проходить внутри здания (внутренняя) и снаружи, вдоль стены (внешняя).
Сэндвич-труба – это трехслойная деталь, состоящая из двух стальных труб, между которыми проложен слой утеплителя. Фрагменты нержавеющей стали соединены методом сварки
Негорючий теплоизоляционный материал имеет различную толщину – в среднем от 2,5 см до 10 см. Производители чаще всего используют один из лучших материалов – плотную базальтовую вату (от 200 кг/м³).
Чтобы собрать дымоход, потребуется соединить несколько деталей различной формы, используя при этом способ соединения зауженных концов и раструбов. Проще говоря, один элемент вставляют в другой. С наружной стороны места соединений усиливают накладными хомутами, которые плотно затягивают после установки.
Преимущества трехслойной конструкции: защита дымоотводного канала, минимальное образование конденсата, организация устойчивой тяги, возможность монтажа системы как с внутренней, так и с наружной стороны дома
При установке стального дымохода внутри здания отверстия в перекрытиях и кровле гораздо меньше по диаметру, чем для кирпичных или керамических аналогов.
Схемы монтажа сэндвич-дымохода
Рассмотрим две схемы установки сэндвич-дымохода: с внутренним расположением, требующим организации отверстий в кровле и перекрытиях, и с внешним монтажом, который производится с наружной стороны и устанавливается параллельно стене дома.
Каждая из схем обладает преимуществами: внутреннее оборудование образует меньшее количество конденсата, внешнее устройство легче в исполнении и производится с устройством всего одного отверстия
Схему внутреннего монтажа часто применяют в банях, так как стальная труба может одновременно нагревать и камни, и бак с водой. Если баня установлена не отдельно, а является пристройкой к дому – это наиболее целесообразный и эффективный вариант. Недостатки внутренней системы – необходимость проделки отверстий в перекрытиях и кровле, а также уменьшение полезного пространства.
Для монтажа внешней системы достаточно сделать одно отверстие в стене и обеспечить вертикальное расположение труб с помощью кронштейнов. Вывод труб наружу уменьшает риск отравиться отходами горения. Минус – обустройство дополнительной защиты от воздействия внешней среды.
Порядок монтажных работ:
- присоединение к котлу (или другому источнику тепла) переходника;
- пробивка отверстия в стене (средний размер – 40 см х 40 см), обивка огнеустойчивым материалом;
- установка в стене проходного блока с термоизоляцией;
- монтаж горизонтального отрезка трубы от котла (печи) до отверстия в стене;
- обустройство опорного узла с внешней стороны (площадки на кронштейнах);
- установка вертикальной трубы;
- крепление в верхней части конуса и оголовка.
При сборке необходимо ориентироваться на техническую документацию, подготовленную в процессе составления проекта.
При выборе внутренней модели необходимо помнить о некоторых технологических нюансах
Например, важно на переходном участке от котла установить задвижку, чтобы была возможность сохранения тепла
Переходы через перекрытия и кровлю требуют использования огнезащитных теплоизоляционных материалов, например, минеральной ваты, и устройства защитных блоков, которые можно назвать «сэндвич в сэндвиче»
Стыковка двух соседних элементов на участке перехода запрещена. Следует учитывать расположение чердачных стропил и балок: чем дальше они будут находиться от дымохода, тем лучше.
Особенности эксплуатации
Комбинированные дымоотводящие системы значительно проще в обслуживании, так как меньше склонны к образованию сажевых отложений и накоплению конденсата, однако им необходимы профилактические мероприятия.
- Следует прочищать дымоход при любых подозрениях на засорение: ухудшение тяги, появление шумов в трубе или искр в выходящем из трубы дыме. При этом для прочистки керамического дымового канала нежелательно пользоваться трубочистным ершом с гирей – можно повредить внутренние стенки.
- Регулярно следует проверять конденсатосборник и сбрасывать накопившуюся жидкость. Если конденсатоотводчик соединён с канализацией, нужно следить за состоянием соединительной трубки: очищать при засорении и своевременно заменять при выходе из строя. Засорившийся капельник прочищают тонкой прочной проволокой.
- Перед пуском отопительной системы после длительного простоя необходим визуальный осмотр, выявление и устранение дефектов шахты и дымового канала.
Монтаж
Обязательно следует придерживаться требований СПиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:
- Площадь сечения дымового канала должна быть не менее площади сечения патрубка котла. Дымовые каналы следует выполнять вертикально, без уступов.
- Должно обеспечиваться разрежение на входе не менее 5 Па. Рекомендуемая высота канала не менее 5 м от воздухозаборного отверстия котла.
- Обязательно использование ППУ при пересечении крыши или стены.
- Отсутствие горизонтальных каналов для чистки в чердачных помещениях.
- Соединения частей не могут монтироваться в межэтажных и чердачных перекрытиях.
- Дымовой канал не должен соприкасаться с любыми коммуникациями.
- Нагрев ближайших строительных элементов не должен превышать 50 градусов.
- Не рекомендуется использовать трубу сэндвич в качестве первого элемента, установленного непосредственно на выходной патрубок теплогенерирующего аппарата. Первым элементом должен быть адаптер.
- Монтаж идет снизу вверх, каждый последующий элемент входит в предыдущий.
Монтаж сэндвич трубы
Установка сэндвич трубы может проходить следующими способами:
- через стену;
- через крышу;

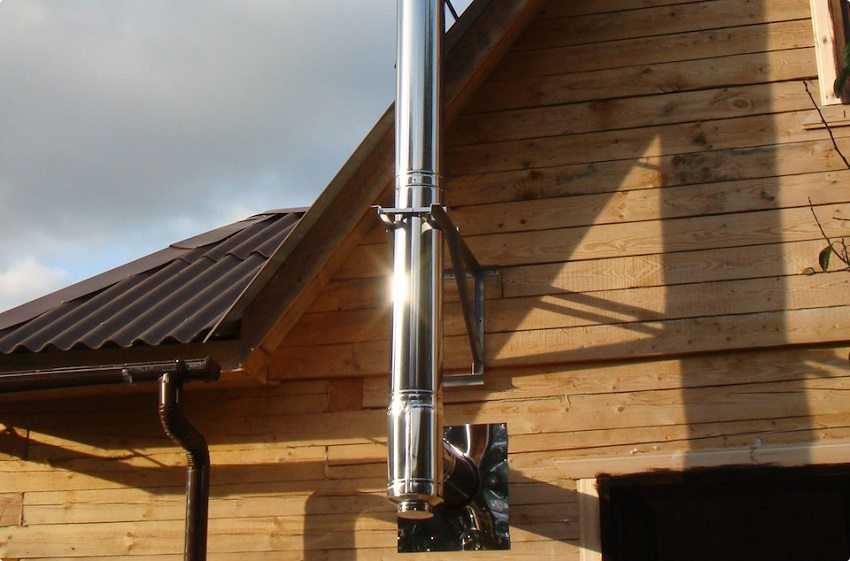

Через стену. Такой способ проводится в случае, если нет возможности вывести сэндвич трубу через кровлю. В некоторых случаях хозяева попросту не хотят «дырявить» крышу и останавливаются на этом варианте. Кроме этого, вывод трубы через стену является более безопасным, так как большая часть конструкции располагается за пределами дома.
Если нет возможности вывести дымоход через кровлю, вполне реально сделать выход сквозь стену
Рассмотрим основные нюансы монтажа трубы через стену:
- Дистанция от трубы до стены дома должна быть заполнена негорючим теплоизоляционным материалом, чтобы исключить возможность возгорания. Особенно это касается деревянных домов или бань.
- Горизонтальный участок трубы должен иметь свой специальный тройник, в конструкцию которого входит заглушка.
- Фиксаторы для трубы устанавливаются на внешней стороне стены через каждые 0,5 метра. Установка кронштейнов для дымохода своими руками должна соответствовать строительным нормативам, иначе они могут не выдержать вес трубы и она просто рухнет.
- Сделанный дымоход необходимо защитить от попадания в него влаги.
Через крышу. Вывод трубы через крышу является наиболее распространённым способом и практикуется повсюду. Однако в некоторых случаях такой вариант установки проводится в связи с обстоятельствами, например, котёл может быть расположен в центре комнаты и прокладка трубы через стену становится попросту нецелесообразной.
Монтаж дымохода всегда начинается от печи и поэтапно проходит в вертикальном направлении. Кроме этого, при монтаже сэндвич трубы стоит учесть ряд важных нюансов:
- Конструкция не должна иметь никаких выступов.
- Температура внутри конструкции не должна превышать 500 °C.
- Угол отвода трубы должен быть не больше, чем 30°.
- Наклонные сегменты не должны иметь шероховатостей и инородных включений, которые могут препятствовать движению дыма в системе.
- Диаметр наклонных участков конструкции не должен быть меньше, чем у вертикальных.
Если кровля состоит из материалов, которые имеют плохую пожароустойчивость или не имеют её вообще, то тогда потребуется монтаж дополнительных элементов — искроулавливателей. Такие элементы можно изготовить из обычной металлической сетки. Размеры ячеек должны соответствовать показателю 0,5 х 0,5 см.
Очень важным фактором является защита дымовой конструкции, которая выходит на крышу, от атмосферных осадков. Для этих целей на конец трубы устанавливают специальный зонт. При установке такого козырька нужно учитывать, что он не должен создавать никаких помех для нормального вывода дыма из системы.
Помимо этого, стоит запомнить, что контакт любой электрической проводки с дымоходом категорически запрещён. При несоблюдении строительных норм и правил (СНиП) возможна угроза возгорания, что впоследствии может стоить вам жизни.
Понятие
Монтаж шибера сэндвич трубы на печь
Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ. С целью упрощения монтажа применяются различные вспомогательные детали:
- хомуты,
- отводы,
- прямые элементы,
- тройники.
Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер. Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр. Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом. С целью прочного соединения деталей дымохода применяют хомуты.
Варианты расположения сэндвич- дымоходов
Основные приемы сборки
Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.
Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.
Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов: • тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода; • стартовый адаптер служит для перехода с одностенной трубы в сэндвич; • шибер служит для регулировки тяги в трубе дымохода; • конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения; • проходной узел для потолка служит для прохода через потолочные перекрытия; • мастер-флеш служит для герметизации прохода дымохода через потолок и чердак; • оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.
Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )
Общие требования к хорошим дымоходам
Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.
Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.
Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.
Разделка печной трубы на крыше
Разделку печной трубы на крыше проводят с учетом нескольких размеров:
- минимальное расстояние от поверхности крыши до стропил 250-300 мм;
- если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
- если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.
Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.
Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.
Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.
Гидроизоляция поверхностей выполняется в несколько этапов:
- на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
- закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
- теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.
После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.
Схемы:
Схема разделки печной трубы на крыше
Монтаж кирпичной печной трубы
Где можно купить сэндвич трубы для дымохода
Ввиду того, что от функционирования системы дымоотвода напрямую зависит работа газового котла, для сборки сэндвич дымохода необходимо приобретать качественные и проверенные трубы. Только такая продукция сможет гарантировать безопасный и эффективный отвод отработанных газов, исключающий попадание дыма в помещение и возникновение обратной тяги.
Очень выгодно приобретать необходимый товар через интернет-сайты производителей: можно в спокойной обстановке изучить ассортимент, сделать сравнительный анализ цен разных производителей, а самое главное, получить квалифицированную консультацию о выборе модели, подходящей для конкретного оборудования. Многие онлайн-магазины включают в свои услуги и доставку товара.
Как правило, многие компании, занимающиеся реализацией труб для дымоходов, предлагают услуги по профессиональному монтажу дымохода. Цена за работу зависит от толщины стен, материала, из которого выполнены трубы, наличия прохода через стену для дымохода, конфигурации и покрытия крыши. Ориентировочная цена монтажа дымохода из сэндвич труб составляет 1900 руб. за 1 п.м. Выезд замерщика, подключение оборудования, огнезащитные работы в расценки на монтаж дымоходов из сэндвич труб не входят.
Дымоход из нержавеющей стали
Общие правила монтажа дымохода
Решая вопрос о монтаже, соблюдают установленные правила.
Запрещается монтировать дымоход вблизи инженерных систем: канализации, электропроводки. Для исправной работы дымохода обязателен дефлектор. Он исключает воздействие осадков на тягу и внутренний кожух конструкции. Необходимо смонтировать снегозадержатель на кровле в той части, где выходит дымоход из стены. Он предохраняет дымоходный канал от механических повреждений. Закрепить трубы к стенам необходимо с шагом не более 1м. Прежде чем установить двухслойную дымоходную трубу над топкой печи, ставится сэндвич-старт. Негорючий утеплитель (базальт) вокруг сендвич-трубы предохраняет древесину от воспламенения. От котла труба отходит строго горизонтально, длина ее до стены не более 1м. Труба в проходе через стену монтируется цельной без стыков
Для избежания аварийных ситуаций, важно обеспечить к ней открытый доступ, чтобы в любой момент отремонтировать ее
Установка дымохода на крыше своими руками или с привлечением специалистов?
Монтаж трассы дымоудаления – сложный и ответственный процесс, который требует обязательного знания многих технических норм и правил, стандартов и нюансов. Несоблюдение хоть одного правила или регламента может привести к неприятным последствиям – пожару, выходу из строя отопительного и дымоотводящего оборудования. В связи с этими факторами, очень рекомендуется производить монтаж и установку дымохода, в том числе, его закрепление на крыше, с привлечением специалистов.
Профессиональный монтаж будет являться гарантией — как безопасности всей отопительной системы, так и ее продолжительного срока службы. Самостоятельный монтаж не может гарантировать безопасности, сохранности здоровья и имущества.
Правила обустройства
Угарный газ практически невозможно определить, он не обладает вкусом и запахом, незаметен визуально. Причем он тяжелее воздуха, поэтому оседает и остается в помещении. В связи с этим необходимо следовать основным правилам при установке теплогенератора и дымохода:
- При установке печи или камина с большой массой, заранее готовьте под них фундамент: небольшую платформу, которая не сдвинется с места, если просядет основание строения.
- Стеновые и потолочные перекрытия, если они выполнены из горючих материалов, должны располагаться на значительном удалении от источника пламени (около 40 см). При прохождении стеновых и потолочных перекрытий: 500 мм – до горючих, 380 мм – до негорючих.
- Соблюдайте минимальное количество изгибов в дымовом канале. При этом не допускайте прямых углов в системе, лучше разбить такой изгиб на два участка или использовать элементы с меньшим и большим углом.
