Параметры лестницы

Какие должны быть размеры ступеней лестницы в частном доме

Частный дом – очень часто долгожданное и желанное приобретение для семьи. Именно уютное жилище непосредственно на земле с клумбами, садом, беседкой, детскими качелями становится мечтой, воплощенной в реальность

При этом не особо важно, строили ли вы этот дом своими силами или просто приобрели – его обустройство станет следующим этапом наведения красоты и порядка, чтобы «сердцу любо было»

Конечно, хорошее жилье – большой и светлый частный дом. А сколько в нем должно быть этажей? Очевидно, больше одного. И, что не менее очевидно, между собой этаж с этажом тоже должны соединяться. Поскольку строить лифт для двухэтажного здания – идея, мягко говоря, непрактичная и затратная, встает вопрос о проектировке и монтаже уместной, удобной и красивой лестницы с определенным количеством ступеней. Ведь именно она послужит средством, с помощью которого вы взберетесь на нужный этаж.

Высота подступенка

Последним и наиболее важным параметром лестничной ступени является её высота, то есть размер подступенка. Она определяет расстояние между двумя соседними ступеньками. Базовую длину устанавливают на основе соотношения с проступью согласно стандартам, а также с учетом формулы для ширины шага. Обычно это число находится в промежутке 15–20 см.

Также важно произвести контрольный расчет высоты подступенков ступеней лестницы, используя формулы удобства и безопасности. Для определения степени безопасности необходимо прибавить к ширине проступи значение высоты подступенка

Сумма должна находиться в пределах 44–48 см. Для определения уровня удобства формула меняет знак. Теперь от проступи нужно отнять величину высоты ступени. Нормальны считается индекс в пределах 10–14 см.

Еще одним наиболее важным параметром для лестницы является высота подступенка

Размер ступеней лестницы по ГОСТ

Нормы учитывают все нюансы строительства и использования переходных конструкций следующих типов:

межэтажных;
подвальных;
чердачных.
эвакуационных.

Межэтажные домашние лестницы могут быть следующих типов:

прямые;
поворотные;
винтовые;
забежные.

Для чердачных, складных, подвальных вариантов допускается превышение норм стандартных вариантов. Эти модели используются редко, место их установки часто ограничено, поэтому высота ступеней может быть выше, а ширина уже. Конструкции такого назначения часто бывают нестандартными. Устанавливая марш на чердак или в подвал, учитывают, что должно быть удобно не только подниматься, но и спускаться.

Нормы проектирования

При проектировании, помимо несущих нагрузок на опорные конструкции, очень важно правильно рассчитать оптимальные размеры ступеней лестницы, влияющие на комфортное и безопасное использование конструкции. К таким параметрам ступеней относятся:

К таким параметрам ступеней относятся:

ширина марша (длина ступеней);
ширина проступи;
угол наклона ступеней;
высота ступеней.

.Размеры ступенек необходимо рассчитывать, придерживаясь специально разработанных норм ГОСТов:

8717.1-84 — Ступени железобетонные и бетонные. Конструкция и размеры;
23120-78 – Лестницы маршевые, площадки и ограждения стальные.

Основные параметры приведенных выше ГОСТов:

Минимальная длина ступени 80 см на всем протяжении лестничного марша.
Высота ступени 160-180 мм, не должна различаться на всем протяжении более чем на 5 мм.
Ширина проступи не менее 250 мм, комфортная ширина определяется из расчета, чтоб на плоскости полностью помещалась стопа взрослого человека.
Свес проступи за подступенок должен быть в пределах 20-40 мм.

Большое количество травм люди получают вследствие эксплуатации лестниц с отступлением от указанных параметров.

Шаг ступени

Шаг взрослого человека при спокойной ходьбе составляет 600-640 мм. При подъеме по лестнице длина шага сокращается, и она составляет 430-470 мм, это сумма высоты и ширины ступеней лестницы.

В том случае если эта величина будет нижеуказанной, возникнут сложности при спуске по лестнице. При увеличении значения есть вероятность, что человек собьется с привычного шага и тем самым будет испытывать дискомфорт.

Высота ступеней лестницы в своем доме

Высота ступени напрямую зависит от угла наклона лестницы и числа ступеней в лестничном марше.

Размер ступеней лестницы в частном доме считается допустимым в диапазоне от 15 до 22 см, однако оптимальной высотой ступени является диапазон от 16 до 18 см.

Длина ступени

Длина ступени соответствует ширине марша лестницы, и для ее определения необходимо знать, для каких целей будет использоваться лестница и в каком помещении она находится.

Данные параметры одинаково относятся как к маршевым лестницам, так и к винтовым.

Как мы уже писали выше, минимальной шириной марша является величина 80 см. При такой ширине будет комфортно передвигаться одному человеку.

В том случае если предполагается переносить крупногабаритные предметы, а также для свободного встречного движения двух людей длина ступеней должна быть не менее 125-150 см.

Не маловажным критерием в выборе длины ступени является площадь помещения, в котором расположена лестница.

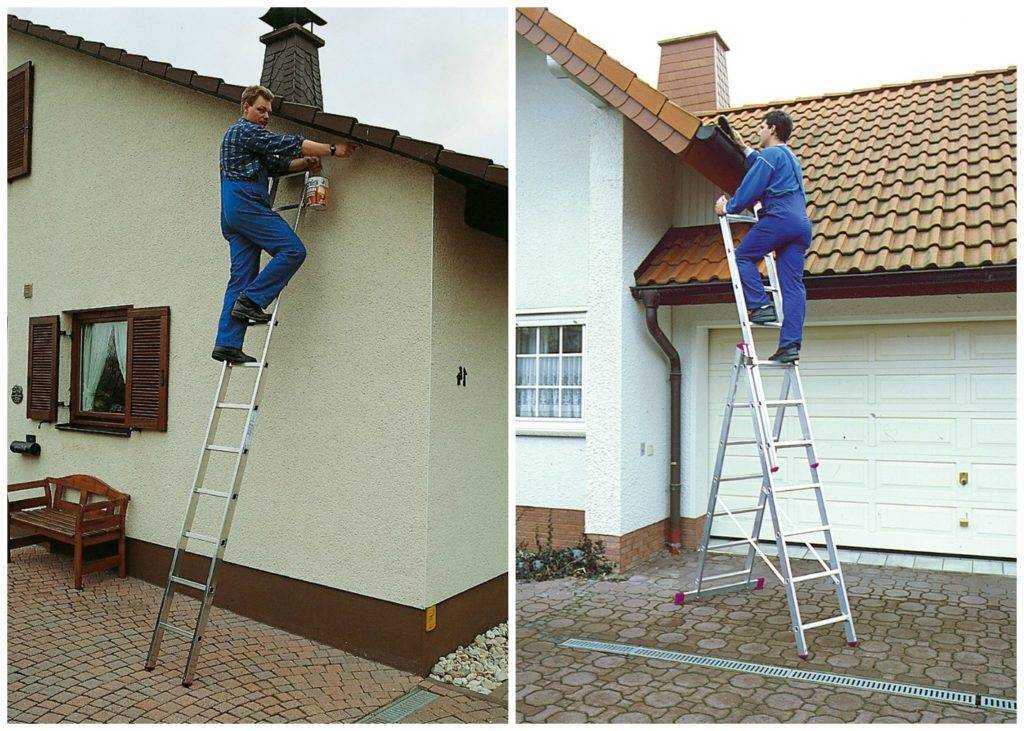

Для приставных, складных и чердачных лестниц стандартный размер ступеней в длину варьируется в приделах от 40 до 70 см.

Ширина ступени

Следующим важным параметром является ширина ступени. Данный показатель, как и высота ступени, зависит от угла наклона лестницы и числа ступеней в марше.

Комфортным размером считается показатель в 25-30 см. При таком значении проступь способна полностью вместить стопу взрослого человека. Допускается снижать данный показатель на технических лестницах с нерегулярным использованием.

В случае стесненных условий размещения лестницы возможно увеличение размера проступи за счет дополнительного свеса над подступенком, размеры этого свеса должны быть не более 40 мм.

Для забежных ступеней, используемых в поворотных и винтовых лестницах, также есть допустимые значения ширины ступени:

Минимальная ширина ступени в узкой части не должна быть менее 10 см.
Широкая часть не более 40 см.
Центральная часть по линии движения не менее 20 см.

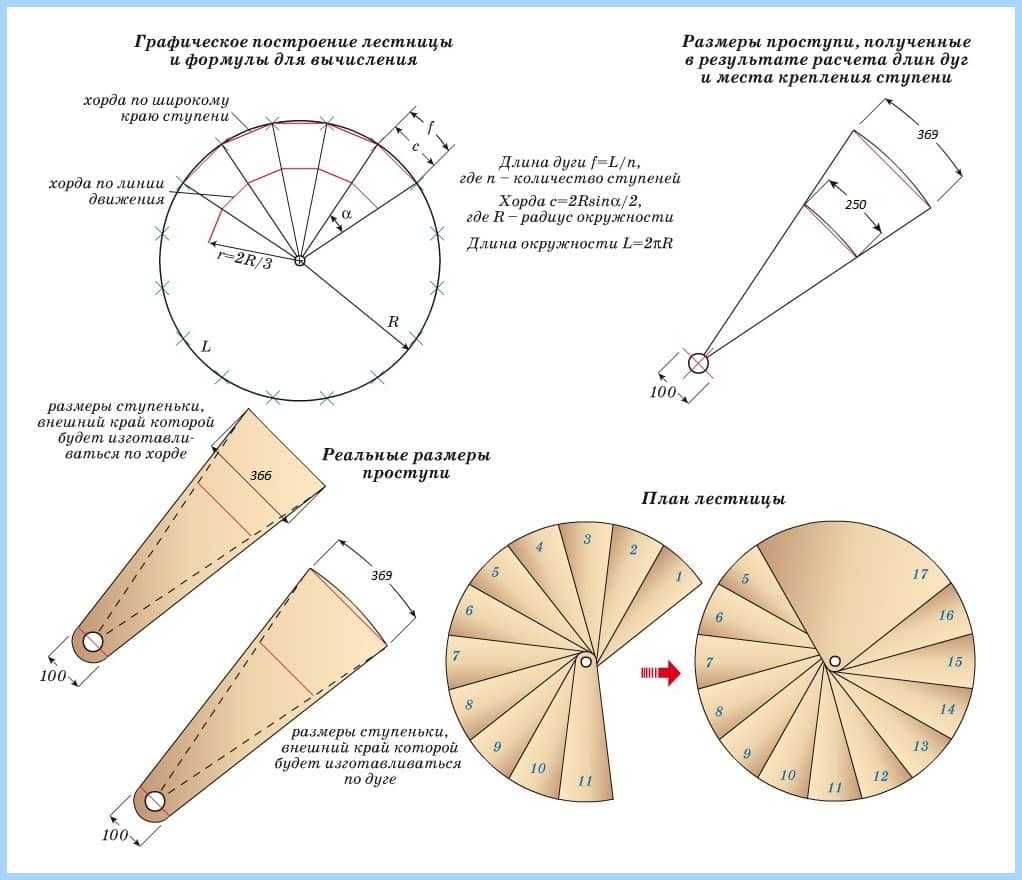

На винтовых лестницах высота ступенек немного увеличена, по причине того что угол подъема на таких лестницах выше. На поворотных используется стандартная высота ступеней лестницы.

Основные рекомендации ГОСТ

Чтобы грамотно сделать удобную и безопасную конструкцию, необходимое если и не придерживаться в точности, то обращать внимание на следующие рекомендации ГОСТа

Стандартная ширина марша составляет для бытовых лестниц 80 см, для зданий с двум этажами – 90 см, если этажей более двух – 105 см. В зданиях общественного пользования ширина марша начинается от 135 см

Максимальный параметр для зданий жилого типа равен 140 см;
Если у лестницы более одного марша, то необходимого придерживаться единой ширины во всех его местах;
Если марши направлены во встречных друг другу направлениях, между ними нужно организовывать зазор, равный 5 см;
Длина площадки не может быть менее 130 см, а если она расположена у входной двери – около метра;
ГОСТ рекомендует выбирать максимальный угол наклона в 50 градусов, а минимальный – в 20 градусов;
Выбирая высоту подступенка, не следует выходить за пределы 12-19 см и делать ее больше 21 см, если речь идет о чердачных конструкциях;
Для жилых лестниц ширину проступи лучше не делать более 25-26 см, и более 20-21 см для чердачных сооружений;
Высота ступеней может различаться, но незначительно – не более 0,5 см;
Если ширина ступени менее 26 см, свес проступи не должен быть более 3 см;
При создании забежных ступеней внутренний размер проступи должен составлять 10 см, а на средней линии марша – 26 см;
Важно учитывать расстояние, которое образуется между подъемными элементами и потолком. В идеале оно должно быть 200 см.

При устройстве лестницы важную роль в безопасности играют не только ступени, но и ограждающие конструкции. Поэтому в ГОСТе прописаны и их идеальные размеры.

По высоте перила не должны быть более 90 см, что составляет половину среднего рост человека;
Если лестницы будут эксплуатироваться детьми, ограждения по высоте должны быть около 150 см;
При организации крыльца, перила могут быть не более 80см;
Если ширина марша составляет более 125 см, конструкций обязательно ограждается перилами двух сторон. При меньшей ширине возможно сооружение перил только с одой стороны;
Если лестничная конструкция состоит менее чем из пяти ступеней, то перила делать не обязательно;
Расстояние между опорами ограждения может быть 12-15 см.

Как рассчитать уклон и другие параметры лестницы

На безопасность и удобство лестницы влияет не только её уклон, но и другие параметры конструкции. Причем все они взаимосвязаны. Например, высота ступеней влияет на крутизну, а угол наклона лестницы на количество ступеней и т.д.

Основные параметры для расчетов

Чтобы определить угол наклона лестницы в частном доме, вам потребуются следующие данные:

Глубина ступени (или ширина проступи). Она должна быть такой, чтобы стопа взрослого человека удобно вставала на неё как при подъеме, так и при спуске. Если она будет небольшой, комфортно встать на ступеньку не получится, а угол наклона лестницы на второй этаж увеличится, что сделает её опасной. А слишком широкая проступь вынуждает сбиваться с шага и делает лестницу пологой, занимающей много места.

Схемы лестниц с разной глубиной ступеней для сравнения

Высота ступени – это то расстояние, на которое вы поднимаетесь по вертикали при каждом шаге. Чем оно больше, тем меньше ступеней будет у лестницы, и тем круче она получится.
Длина шага – расстояние, преодолеваемое взрослым человеком среднего роста за один шаг по горизонтальной поверхности.

Оптимальные значения этих параметров давно определены и известны. Как и соотношения между ними, позволяющие создавать комфортный наклон лестницы. Изменяя эти значения в допустимых пределах, можно разработать несколько проектов лестницы и выбрать из них самый подходящий.

Пример расчета

Самые удобные и безопасные лестницы для наклонной поверхности те, при ходьбе по которым не приходится искусственно уменьшать или увеличивать привычную длину шага. Для каждого человека она своя, но её значение обычно находится в пределах 60-65 см.

Возьмём для наших расчетов размер шага, равный 63 см. Высоту ступеней рекомендуется делать 16-19 см, а ширину проступи 25-33 см.

На схеме видно, что параметры ступеней изменяются в зависимости от уклона

Опытным путем высчитано, что наиболее удобной является лестница, у которой сумма ширины проступи и двойной высоты ступени равна длине шага. Эта формула дает оптимальный угол наклона лестницы.

Формула для подбора параметров ступеней

Путем подбора выясняем, что нам более всего подходят значения h = 17 см, s = 29 см. Приступаем к расчетам.

Чтобы определить количество ступеней, нам потребуется измерить высоту этажа. Допустим, она равна 260 см.
Количество ступеней узнаем, разделив высоту этажа на высоту одной ступени: 260 делим на 17, получаем 15,3. Округляем это значение до 15.
Так как оно получилось не целым, высота ступени изменится. Её точное значение определяем обратным делением: 260 : 15 = 17,33 см.
Теперь, используя приведенную выше формулу, рассчитаем ширину проступи: 63 – 17,33х2 = 28,34 см.
Умножив полученную ширину проступи на количество ступеней, узнаем, сколько метров займет лестница в горизонтальной проекции. Мы вправе сделать это, так как угол наклона ступеней лестницы равен 180 градусам – то есть, они должны располагаться строго горизонтально и параллельно полу. 28,34 х 15 = 425,1 см или 4,25 метра.

Схема лестничного марша

Здесь придется прерваться и убедиться в том, что у вас есть эти четыре с лишним метра для установки лестницы. Если нет, что чаще всего и случается, придется начать все расчеты сначала и подумать над винтовой или двухмаршевой конструкцией с поворотом на 90 или 180 градусов. В этом случае, каждый пролет рассчитывается по отдельности.

Но пока допустим, что мы располагаем необходимым пространством, и продолжим. Используя теорему Пифагора, узнаем длину пролета. Квадрат этой длины должен быть равен сумме квадратов катетов, коими являются длина горизонтальной поверхности и высота этажа: 2602 + 4252 = 248225

Извлекаем квадратный корень и получаем длину пролета 498 см. Это гипотенуза нашего прямоугольного треугольника, которая и поможет нам определить угол наклона лестницы. Синус этого угла находим, разделив высоту этажа на длину пролета: 260 : 498 = 0,522

Воспользовавшись найденной в интернете таблицей Брадиса, узнаем, какому углу соответствует найденный результат.

Таблица Брадиса для определения углов

Получаем примерно 31,5 градуса. Это стандартный угол наклона лестницы для жилых помещений. Значит, наши расчеты верны, и лестница получится вполне удобной. И у нас даже есть возможность увеличить этот угол, чтобы уменьшить занимаемое ею место.

Например, если сделать его равным 40 градусам, то в горизонтальной проекции лестница займет уже 404 см: 260 : 0,643 = 404.

Однако изменятся и параметры ступеней. Если оставить прежним их количество и высоту подступенка, ширина проступи станет равной 404 : 15 = 26,9 см. Что вписывается в рекомендуемые значения. Но вы можете ещё «поиграть» с цифрами, изменяя количество ступеней, их глубину и высоту, чтобы подобрать оптимальные для себя размеры.

Самостоятельное выполнение расчётов методом пропорций

Говорят, если хочешь, чтобы все было сделано хорошо, то занимайся этим сам. Поэтому самостоятельные подсчёты количества материалов, поиск нужных углов и расчёт прочности необходимы для собственного спокойствия. Уверенности в том, что конструкция выдержит запредельный вес и простоит долгие годы.

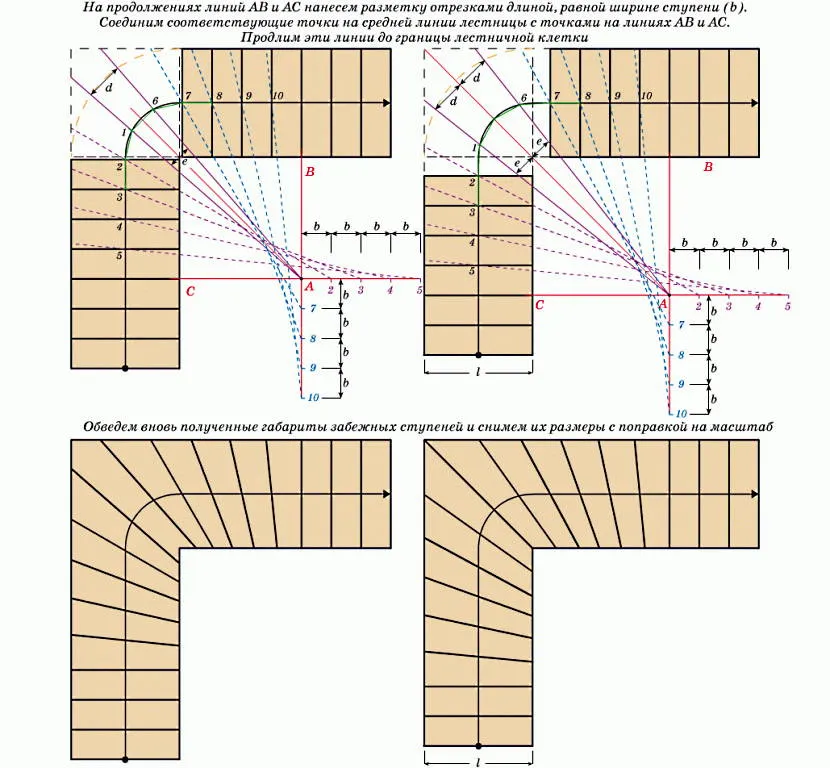

Поэтапный расчёт лестницы с забежными ступенями на 90 градусов:

На чертеже рисуется окружность с диаметром равным ширине лестничного марша. Так намечается забежный участок.
От левого верхнего угла через центр окружности проводится линия под углом 45 градусов. Она станет осью поворота.
Необходимо наметить вертикальную линию, снизу входящую в окружность и справа выходящую из неё горизонтально. Это маршрут движения.
Далее всю линию движения делят на отрезки, которые равны ширине ступени. На прямых участках это будут обычные отрезки, а по окружности – хорды.
По намеченным отрезкам полностью прорисовываются два прямых марша. Следует помнить, что часть прямолинейных ступеней, прилегающих к окружности, впоследствии будет изменяться.

Расчёт забежных ступеней Источник olestnicah.ru

Внешние края прямолинейных маршей необходимо соединить линиями, образующими прямой угол. Эта часть отвечает за забежный участок.
Прочерчивается линия параллельная горизонтальному маршруту и линия параллельная вертикальному. Эти линии чертятся по краю ступеней, которые в дальнейшем видоизменятся не будут. И в месте пересечения отмечается точка А.
От неё проводят линии, которые пересекут все крайние точки отрезков и хордов по линии движения.
После этого можно выделять контуры забежных ступеней.

Теперь остаётся провести масштабирование и узнать точные размеры каждой детали. Лучше выполнять чертёж на разлинованной миллиметровой бумаге. Это позволит без труда переводить размеры на выбранный материал в натуральную величину. Но специалисты отмечают, что графические построения не могут сравниться в точности с компьютерными вычислениями.

Расчет лестницы в двухэтажном доме

Удобная, комфортная, безопасная лестница, может получится только в том случае, если вы запланировали её на стадии проектирования всего дома. О том, как сделать проект дома самому изложено в отдельной статье.

Сколько места нужно для лестницы

Для комфортной лестницы, по которой легко смогут подниматься пожилые люди, и маленькие дети необходимо заложить от 14 до 20 кв.м. на каждом этаже.

Сколько ступеней нужно на один марш лестницы

Количество ступеней на каждом марше должно быть от 3 до 15 штук. Оптимальным значением будет наличие от 10 до 13 ступеней на каждом марше.

При подъеме на один этаж, целесообразно разбивать лестницу на два марша. Они будут иметь вид Г-образная или П-образная лестница.

Формула безопасности для лестницы

Формула расчета безопасной и комфортной лестницы выверена годами. Давным-давно уже все померяли и посчитали:

Важно: высота всех ступеней вашей лестницы должна быть одинакова. Различие в высоте, хотя бы в одном месте, скорее всего приведет к травме

Человек так устроен, за несколько шагов он привыкает к определенной высоте ступеней и далее поднимается на автомате, подразумевая, что высота будет такой же на всей лестнице. И в момент перепада высоты, обязательно оступится.

Факт: в древности, при строительстве замков, прием с разной высотой ступеней очень часто использовался. Захватчики, в погоне за кем-либо по лестнице, ломали ноги и шеи, т.к. спотыкались на незнакомых участках лестницы. Местные же обитатели напротив, наизусть заучивали сложные моменты лестницы и могли пройти по ним даже в темноте.

Освещение лестницы в двухэтажном доме

Лестница в двухэтажном доме не имеющая освещения – это зона повышенной травмоопасности. Освещение лестничных пролетов необходимо даже, если лестничный марш расположен у окна. В зимний период, световой день очень короток, а лестница на второй этаж – это самый востребованный маршрут в любое время.

Позаботьтесь об установке обычных настенных светильников или, например, установите декоративную подсветку в виде светодиодной ленты под каждую ступеньку.

Важно: для комфорта и удобства, необходимо смонтировать два проходных выключателя на первом и втором этаже. Суть его в том, что, подойдя к лестнице на первом этаже, вы включаете свет, подниметесь при свете на второй этаж и на втором этаже выключаете его другим выключателем

И на оборот.

Угол уклона лестницы в двухэтажном доме

От угла наклона лестницы напрямую зависит комфорт использования её. Слишком крутая лестница неудобна и травмоопасна. Слишком пологая занимает много места и приходится частить при ходьбе.

Согласно графику ниже, удобные лестницы имеют угол наклона от 26 до 33 градусов. С таким углом лестница не опасна для ваших детей и комфортна для пожилых родителей.

Ширина пролетов лестницы в двухэтажном доме

Ширина пролета – расстояние от стены до перила лестницы. Минимальная ширина должна составлять 900 мм. Максимальная же величина в частном доме рациональна до 1200-1500 мм.

Отличным ориентиром в этом вопросе будет тот факт, разойдутся ли два взрослых человека на лестничном марше. В правильно спланированной лестнице, люди разойдутся.

Высота перил

Перила в любом помещении и на любой лестнице – это в первую очередь про безопасность. И только потом это элемент украшения помещения или дизайнерский ход.

Перила для лестницы в двухэтажном доме должны отвечать определенным требованиям безопасности. Т.к. для пожилых людей – это дополнительная твердая опора, а для детей – это заградительное препятствие, чтобы не свалиться с 3-х метровой высоты.

Кстати: Ваши, слегка перебравшие за праздничным столом гости, на утро, тоже скажут вам спасибо за надёжную, а самое главное удобную лестницу ;).

Высота перил должна быть, выше центра тяжести среднестатистического роста человека. Необходимым и достаточным будет высота в 900 мм.

Расстояние между стойками/балясинами должна быть такова, чтобы маленькие дети не могли пролезть сквозь них. Обычно, балясина устанавливается в центр каждой ступеньки, а это составляет примерно 130-150 мм.

Так же, стойки обрамляют кружевными элементами, чтобы придать красоты всей лестнице и так же сократить пространство между стойками.

Действующий свод правил для многоквартирных жилых зданий

Что в этом документе говорится про размер лестниц?

Прямо размеры ступеней никак не оговариваются. В документе лишь отмечается, что их высота и ширина проступей, ширина и уклон маршей, высота проходов над лестницами должны быть такими, чтобы обеспечивались безопасность и удобство передвижения по ним и перемещение грузов и предметов как для самих квартир, так и для общественных помещений, если они имеются в доме.

Правда, имеется регламентация ширины лестничных маршей и величины их максимальной крутизны:

Тип лестничного перехода	Минимальная ширина марша, мм	Максимальный уклон
Лестницы, ведущие на жилые секционные этажи в домах:
– двухэтажных;	1050	1 : 1.5 (≈ 34°)
– трехэтажных и выше.	1050	1 : 1.75 (≈ 30°)
Лестницы, ведущие на жилые этажи коридорного типа.	1200	1 : 1.75 (≈ 30°)
Лестницы, ведущие в подвальные или цокольные этажи, а также внутриквартирные лестницы	900	1 : 1.25 (≈ 39°)

Особо оговорено, что ширина марша исчисляется между установленными с обеих сторон ограждениями, либо между ограждением и стеной.

Число ступеней в марше – от трех до восемнадцати. На внутриквартирных лестницах допускается применение винтовых или забежных участков, так, чтобы ширина проступей по центру этих ступеней составляла не менее 180 мм.

Как и во всех других случаях, высота и глубина ступеней должна не должна изменяться на всем протяжении лестницы.

Но многоквартирные дома, опять же, чаще всего строятся по каким-то общим типовым проектам. Для монтажа лестниц, как правило, применяются готовые железобетонные конструкции, которые выпускаются на основании специальных ГОСТ.

А как быть владельцу одноквартирного частного дома?

Открываем специальный Свод Правил, посвящённый именно таким зданиям.

Основные параметры лестниц

Характеристики конструкции зависят от условий эксплуатации, согласно которым проводится выбор материала. Для строительства маршей может использоваться металл, древесина или железобетон. Практикуется использование нескольких материалов, чтобы сооружения были легче, практичнее и привлекательнее.

Параметры лестницы по ГОСТу следующие:

крутизна – 30º-45º;
ширина – 80-200 см;
протяженность пролета – до 300 см;
количество ступеней на марше – 9-18;
глубина одного элемента – 20-50 см;
высота ступеней – 10-20 см;
высота перил – не менее 80 см;
расчетная прочность – от 500 кг.

К изделиям предъявляются следующие требования:

прочность;
удобство;
долговечность;
безопасность;
устойчивость к сырости.

Рекомендуется регулярно обрабатывать пористые материалы специальными пропитками, а металл покрывать средствами от коррозии.

Размер ступеней лестницы по ГОСТ

При планировании строительства данных устройств необходимо учитывать, что марши должны быть одинаково безопасными для спуска и подъема, в том числе с грузом, закрывающим обзор.

Согласно требованиям ГОСТ установлены такие нормы для ступеней:

глубина в прямой лестнице – не менее 25 см;
глубина в винтовой лестнице – не менее 18 см в середине;
высота подступенка – до 22 см;
допустимая крутизна – до 45°;
количество в одном марше – 3-18 шт.

Запрещается установка таких элементов:

маршей с четным количеством ступеней;
разных по размерам;
угловых конструкций;
фанерных деталей.

Несущая поверхность площадок и пролетов должна быть ровной и не скользкой. При необходимости на нее укладываются коврики или проводится обработка для создания шершавого основания.

Выполнение замеров и конструирование

Лестница — конструктивный элемент здания, но при возведении частных домов о ней задумываются, чаще всего, только после окончания общестроительных работ.

Для того, чтобы смонтировать лестницу в уже готовый каркас здания, понадобится провести следующие мероприятия:

Выполнить обмерные работы;
Подобрать размеры проступи и подступенка, ширину лестницы;
Сделать эскиз.

Обмерные работы включают в себя:

проверить горизонтальность перекрытий с помощью уровня;
проверить перпендикулярность стен с помощью угольника;
выяснить высоту помещения и толщину перекрытия с помощью рулетки или дальномера;
измерить основные размеры в плане, необходимые для построения чертежа (длина и ширина помещения, привязка будущей лестницы к стенам).

Для выполнения измерений необходимо иметь:

рулетку или дальномер;
угольник;
строительный уровень.

При использовании рулетки понадобится дополнительная пара рук, измерения с помощью дальномера можно выполнять в одиночку.

Чтобы без проблем вписать лестницу со стандартными размерами? высота этажа должна быть кратна 0,15 метра. Чаще всего в жилых зданиях она составляет 2.7, 3.0 или 3.3 метра. Высота этажа — это сумма высоты помещения в чистоте и толщины перекрытия, иными словами, расстояние от пола одного этажа, до пола следующего.

Рассчитать количество ступеней очень просто, нужно высоту помещения разделить на высоту подступенка. Получившееся число необходимо округлить в большую сторону, это значит, что если получилось, например число 18.7, то количество ступеней лестницы будет равным 19.

При устройстве стандартной маршевой лестницы получившееся количество ступеней следует разделить на два марша, необязательно одинаковых. Главное, чтобы количество ступеней в одном марше не было меньше трёх и больше шестнадцати.

Например. принято решение использовать ступени шириной 30 см и высотой 15 см. Ширина двухмаршевой лестницы принимается 90 см. Так для высоты помещения 2.7 м и толщины стандартного перекрытия из железобетонных плит с цементно-песчаной стяжкой 0.3 м получится такой расчёт:

(2.7+0.3):0.15=20 шт. — всего ступеней;
20:2=10 шт. — ступеней в одном марше;
10*0.3=3 м — длина одного лестничного марша;
3+0.9 = 3.9 м — длина всей лестницы с учётом минимальной ширины площадки;
0.9*2=1.8 м — ширина лестницы.

При проектировании лестницы в жилых многоквартирных зданиях нормы пожарной безопасности требуют устройства зазора между лестничными маршами не менее 10 см, это значит, что к получившейся ширине лестницы нужно добавить еще 0.1 м.

Результатом работы должен стать чертеж с изображением будущей лестницы в плане и в разрезе. Такой эскиз можно выполнить вручную на миллиметровой бумаге.

Выполнить проект лестницы для частного дома самостоятельно вполне посильная задача.

Для этого потребуется выполнить несколько несложных задач:

Определиться с материалом лестницы;
Выбрать размеры ступеней;
Выполнить необходимые замеры;
Рассчитать габариты конструкции;
Нарисовать эскиз.

Конструирование лестницы для общественного или многоквартирного жилого здания более сложная задача, которая должна выполняться на стадии проектирования всего дома, поэтому лучше доверить такую работу профессионалам.

Мансардная крыша — расчет
Как рассчитать лестницу на второй этаж
Крыша для бани своими руками
Козырьки из поликарбоната своими руками
Проект бани 6х6 с мансардой
Ворота для гаража своими руками

Требования к ограждающим конструкциям

Согласно все тем же требованиям безопасности, не только размеры и геометрию лестничных маршей надо учитывать при монтаже изделий

Очень важно также знать количество ступенчатых конструкций на одно здание. Стандартно в одном здании должно быть не менее двух лестниц (основная и дополнительная, предназначенная для возможной эксплуатации людей). В зданиях секционного типа допускается одна лестница на секцию, при этом очень важно организовать переход между секциями (обычно выше 6-го этажа)

В зданиях секционного типа допускается одна лестница на секцию, при этом очень важно организовать переход между секциями (обычно выше 6-го этажа). Разновидности ступеней используемых в строительстве лестниц

Разновидности ступеней используемых в строительстве лестниц

В целом все параметры для таких ступеней вычисляются по общему принципу, но в некоторых случаях возможны те или иные отклонения от стандартов СНиП и ГОСТ.

ДОПУСТИМЫЕ ПАРАМЕТРЫ Высота лестничных ступеней или, другими словами, высота подступенка – это один из важнейших параметров, на основании которого строится весь проект лестницы. Согласно ГОСТ определена стандартная высота для ступеней лестницы, она находится в пределах 12-25 см.

Комфортная высота для ступени лестницы определяется в соотношении с проступью. Оптимальным является пропорция 2:1,5 или 2:1. Для подвальных и чердачных маршей допускается уменьшение соотношения до 1,2:1 и 1:1. Следовательно, максимальная граница высоты ступени установлена на уровне 25 см с глубиной проступи также в 25 см.

Для удобства принято брать значение в 15-17 см для уличных маршей. Для внутренних лестниц нужно сократить площадь, занимаемую под их строительство, поэтому устанавливается немного большее значение, а именно 17-22 см.

Для правильного расчета высоты ступени используются специальные формулы

ПРОЧИЕ СТАНДАРТЫ Как уже стало ясно, для вычисления высоты ступени недостаточно знать стандарт. В каждом конкретном случае этот показатель является индивидуальным и рассчитывается на основании соотношения с другими базовыми параметрами.

Для определения высоты ступенек лестницы, соответствующей СНиП, учитываются следующие данные:

Угол наклона – также стандартная величина, в среднем берется 30-45 градусов. Ширина проступи – стандартная глубина ступеньки. Она играет определяющую роль в процессе вычисления. Количество ступеней – не менее важный показатель, от этого числа зависит на сколько отрезков будет разбита высота пролета.

Соотношения параметров необходимых для правильного расчета лестницы

МЕТОДЫ РАСЧЕТА Для того чтобы определить высоту ступеньки, используются специальные формулы и правила. Подобные методики позволяют провести вычисления с учетом стандартов ГОСТ. Это значительно облегчает процесс проектирования и позволяет сразу вывести более-менее подходящие цифры. Таким образом, удобная высота для каждой ступени лестницы может быть рассчитана одним из следующих методов:

Схематическое изображение основных параметров, необходимых для расчета высоты ступени

Чтобы не мучиться с перерасчетом данных на каждом новом этапе можно воспользоваться онлайн-программами, которые рассчитают для вас оптимальный вариант проекта лестничной конструкции с учетом всех требований ГОСТ и СНиП. Однако, полностью доверять им не стоит, так как они могут не учесть некоторые важные моменты.

Если вы будете знать высоту и ширину ступеней вашей будущей лестницы, смастерить её будет не так уж и сложно. Основные трудности связаны с подгонкой расчетных результатов с нормативными показателями.

2.4.6. Пандус обычно выполняется из нескользкого материала с шероховатой текстурой поверхности без горизонтальных канавок. При отсутствии ограждающих пандус конструкций следует предусматривать ограждающий бортик высотой не менее 75 мм и поручни. Зависимость уклона пандуса от высоты подъема рекомендуется принимать по таблице 12 Приложения N 2 к настоящим Методическим рекомендациям. Уклон бордюрного пандуса следует, как правило, принимать 1:12.

2.4.7. При повороте пандуса или его протяженности более 9 м не реже чем через каждые 9 м рекомендуется предусматривать горизонтальные площадки размером 1,5 x 1,5 м. На горизонтальных площадках по окончании спуска следует проектировать дренажные устройства. Горизонтальные участки пути в начале и конце пандуса следует выполнять отличающимися от окружающих поверхностей текстурой и цветом.

2.4.9. В зонах сопряжения земляных (в т.ч. и с травяным покрытием) откосов с лестницами, пандусами, подпорными стенками, другими техническими инженерными сооружениями рекомендуется выполнять мероприятия согласно пункту 2.1.5 настоящих Методических рекомендаций.

Уклон: градусы или проценты

Строители и инженеры измеряют наклон лестниц в градусах или процентах. Уклон 100% = 90°. Мы будем использовать более понятную и распространенную величину – градусы.

Существует несколько общепринятых показателей:

пандусы и пологие лестницы с углом, не превышающим 30°;
стандартные межэтажные конструкции входят в диапазон 30° – 45°;
приставные, временные, чердачные модели соответствуют показателям 45° – 75°;
свыше 75° – стремянки, вспомогательные конструкции, используемые редко.

Общепринятые уклоны различных типов конструкций

Диапазоны уклонов у разных лестниц

Конструкторы разработали несколько различных вариантов с различным углом наклона.

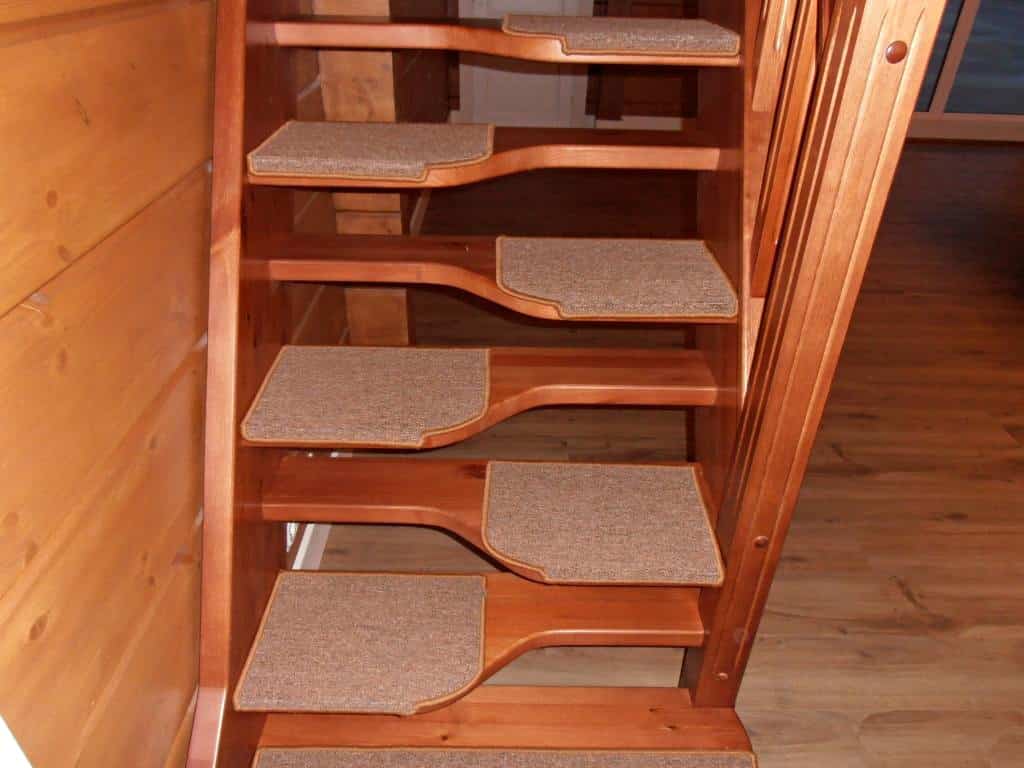

Гусиный шаг – новая модель с нестандартной формой ступеней. Каждая проступь имеет узкую и широкую часть. Визуально конструкция разделена на 2 части. Ступени расположены в шахматном порядке. За счет этого высота шага во время передвижения неодинаковая. Перемещение по такой лестнице напоминает походку вперевалку – отсюда и название конструкции.

Лестница “Гусиный шаг”

Такой вариант экономит пространство, выглядит необычно и современно. Часто используется в хозяйственных помещениях. Минусом специалисты считают сложность правильного расчета нагрузок, длительную установку. Угол наклона – в пределах 45° – 60°.

Наклон не учитывается в винтовых моделях. Это конструкции особого образца, в которых упор делается на размеры ступеней. Компактные лестницы должны обеспечить безопасный и комфортный переход на этаж. Шаг между ступенями выбирается в зависимости от высоты помещения, возраста жильцов, количества предполагаемых ступеней.

Оптимальные размеры ступени винтовых конструкций

Нормы ГОСТа лестниц для жилых помещений не распространяются на наружные, чердачные, подвальные конструкции. Для уменьшения размеров их устанавливают под углом 60°- 65°. Такие конструкции обязательно оборудуют перилами.

Пример чердачной лестницы

Переносные стремянки имеют допустимый угол наклона – 75° – 90°.

Выбирая модель, учитывают удобство и интенсивность эксплуатации лестницы.

Оптимальные значения уклона

Чем меньше наклон конструкции, тем удобней подниматься, но и тем больше места она займет. В стандартных ситуациях оптимальный уклон лестницы в доме составляет 30° – 45°. Лучшее сочетание удобства и компактности – это уклон 35° – 40°. При таком положении обеспечивается комфортное и безопасное перемещение, при этом лестница имеет приемлемые габариты. В редких случаях допускается установка маршей с показателем до 50°.
