Блок розеток: как подключить, специфика и схемы установки

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

  • Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
  • Собираем в блоке розеток линию заземления;
  • Заводим в подрозетники шлейфы и подключаем контакты к проводке;
  • Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу. Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления

Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Как правильно установить розетки для встраиваемой техники на маленькой кухне

Конкретное размещение точек питания напрямую зависит от местоположения бытовых приборов. Также влияние оказывают площадь комнаты и расположение мебели в ней. Любая кухня, даже с маленькой площадью, имеет следующую технику:

  • холодильник;
  • плита;
  • вытяжка;
  • микроволновка;
  • мелкая бытовая техника;
  • освещение.

Исходя из этого стандартного набора, вычисляется количество точек питания, их расположение и размещение.

Место расположения и удаленность

Высота электророзеток должна быть удобной для пользователя. Обязательно учитывается длина проводов электроприборов. При недлинном кабеле может потребоваться удлинитель. В маленьком помещении приборы советуется располагать компактно, чтобы можно было установить меньшее количество розеток на изделия схожей мощности. Тогда неиспользуемый прибор можно отключать и пользоваться другим.

План

Обязательным предметом кухни является холодильник. Розетка для него должна устанавливаться на нижней части стены, в 5-10 см от плинтуса. Если холодильник требует регулярных отключений, электророзетку советуется установить на уровне рабочей зоны для удобства пользования.

Над уровнем столешницы на высоте 10-15 см устанавливаются и точки питания для бытовых приборов. В маленькой кухне можно установить 2-3 электророзетки, этого вполне хватит для использования мелкой бытовой техники по очереди.

Точка питания для вытяжки монтируется на расстоянии 50-70 см от потолка. Это актуально для кухни любой площади.

Существуют выдвижные устройства, которые появились на рынке недавно. К ним можно подключать 2-4 агрегата. Такие электророзетки устанавливаются в шкафчики и столешницы – это особенно удобно в маленькой кухне, где каждый сантиметр пространства важен.

Правила и нюансы монтажа

Казалось бы, монтаж розетки в комнате довольно простое задание, с которым справится каждый мужчина. Однако и эта задача имеет множество разных нюансов и правил. Придерживаясь которые вы обезопасите себя от неприятностей. Способ установки розетки всегда одинаковый . Он выполняется в несколько этапов:

  • Подготовка и прокладка кабеля.
  • Вырез ниши под розетку.
  • Монтаж корпуса «подрозетника».
  • Подключение контактов.
  • Установка декоративной крышки

Начать монтаж, рекомендуется с выбора нужной схемы прокладки. В условиях ремонта, это даст возможность в любую секунду добавить еще одну розетку. Это очень удобно, ведь потом не нужно ломать голову от куда бы провести дополнительную запитку.

Установка блока розеток: главные варианты

По конструкции розеточный блок отличается от обычной розетки, только в количестве разъемов, в которые можно подключать приборы.

Состоит такой блок из пластикового корпуса и внутренней части, которая представлена контактами и клеммами, к которым закреплены пружины для вилок. Многие современные блоки имеют еще заземляющие контакты, которые повышают безопасность системы и снижают напряжение в блоке от подключенных приборов. Розеточные блоки могут быть 2х видов.

А именно:

  1. Блоки для открытой проводки. Они монтируются на стену с помощью специального розеточного крепления, которое по форме напоминает пластину.
  2. Блоки для скрытой проводки. Они монтируются в стену, тот же стакан что и обычная розетка.

Также есть еще много других разновидностей розеточных блоков.

Такие блоки с легкостью можно вмонтировать в столешницу или в шкаф. Они выдвигаются в необходимом количестве для использования. Такой блок выполняет такие же функции, как и блоки настенного типа.

Какие еще розетки вы можете собрать и подключить для своей кухни?

Это может быть:

  • Тройная;
  • Две в рамке;
  • Трехместные;
  • Четверная;
  • Внутренняя розетка с центрами имеющая гнезда.

Все это отлично дополнит один выключатель или несколько. Установка при достаточном опыте не займет много времени, главное произвести правильное соединение, которое вместится в подрозетник. Если вы знаете, как правильно соединить всю конструкцию между собой и подсоединить ее к проводам, то большая часть работы уже сделана.

Блоки розеток в основном устанавливают на кухне. Располагают их за рабочим столом, на высоте 10ти см от поверхности стола или внутри кухонного гарнитура на высоте 50см от пола. Такие блоки практичны, если вы используете мощные приборы в количестве больше чем 3 штуки, к примеру, вытяжку, мультиварку и холодильник.

Так же блоки розеток могут применяться для ванных комнат, но при этом необходимо приобретать блоки с влагостойким корпусом. Устанавливают их в этих ситуациях на расстояние не мене 50см от подачи воды.

Виды розеток для кухни

Они тоже бывают разные — и этот факт следует учитывать при расположении.

  1. накладные — монтируются непосредственно на стеновую поверхность, хорошо заметны в интерьере, для кухни не рекомендуются, так как в них легко может попасть вода;
  2. встраиваемые — их еще называют скрытыми, практически незаметны в комнате, очень удобны для деликатного монтажа в сложных местах;
  3. угловые — не такие распространенные, но иногда здорово выручают, если гарнитур имеет Г-образную конфигурацию.

Также встречаются выдвижные варианты. Это своего рода удлинитель, который обеспечивает доступ к электричеству всем бытовым приборам. Особо актуально, если у вас их действительно много, а кабельные обвязки видеть на кухне вовсе не хочется.

Отделка и вставка фурнитуры

Дождитесь, когда смесь присохнет и схватится, затем приступайте к отделке, ибо, поспешив с отделочными работами, Вы рискуете нарушить фиксацию подрозетников.

Сначала нужно будет загрунтовать розетки, а после замазать штукатуркой все трещины, сколы, ямки и более тщательно обмазать подрозетники. Дожидаемся полного высыхания и зашпаклевываем-заштукатуриваем стены до образования ровной поверхности.

Сверху клеем обои или красим стену. Можно приступать к последнему этапу монтажа.

Внимание: обязательно обесточьте напряжение в квартире. Лучше всего выключить нужный автомат защиты на электрощите. Устанавливаются розетки по-разному, в зависимости от типа (пружинные/винтовые клеммы)

Мы же рассмотрим процесс установки розетки с пружинными клеммами

Устанавливаются розетки по-разному, в зависимости от типа (пружинные/винтовые клеммы). Мы же рассмотрим процесс установки розетки с пружинными клеммами.

  1. Подготовка, зачистка проводов (на 1-1,2 см). После оголения жил, выставьте провода в форме растопыренных кошачьих когтей.
  2. Вставка проводов в клеммы. Голубой нулевой – в левую клемму, фазный белый – в правую, желто-зеленый – в центральную.
  3. Установка механизма в подрозетник. Выравнивая по горизонтали и вертикали, используйте строительный уровень.
  4. Монтаж рамки и лицевых панелей. Отвертка, ловкость рук и никакого мошенничества.

Предлагаем вашему вниманию видео, как правильно перенести и установить внутреннюю розетку в бетонной стене:

Надеемся, наша инструкция полностью решила Ваши вопросы по установке и переносу розеток в бетонных стенах.

Необязательно искать специалиста для установки розеток и выключателей. Эти работы можно выполнить самому и не хуже профессиональных рабочих. Достаточно придерживаться простых правил и соблюдать требования стандартов. Чтобы все получилось аккуратно, придется приобрести или позаимствовать часть инструмента.

Частые ошибки

Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае – спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

Подключение розеток на “мокрые” приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более “пробки”, никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

Самая распространенная ошибка – это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Виды розеток и подрозетников и правила их монтажа

Наряду со стандартными силовыми розетками и выключателями, на рынке появились новинки и вариации этих предметов, значительно разнящиеся с предшественниками. Но основной принцип их работоспособности не изменился.

Розетки

Каждое устройство состоит из:

  • контактов;
  • основания (колодки);
  • защитного корпуса.

В розетках делаются три провода: фазовый, нолевой и заземляющий. В старых их всего два — фаза и ноль.

Розеточная колодка — основание, на котором держатся контакты и защитный корпус. Когда розетка встраиваемая, на колодке имеются крепления для её установки в подрозетник.

Корпус — внешняя крышка с отверстиями для вилки.

Два типа устройств:

  1. Наружная;
  2. Внутренняя (в стене).

Процесс их подключения одинаков. Отличие только в способах креплении их на стене. Для устройств под закрытую проводку берут специальную коробку, куда вставляться сама розетка.

Виды проводки

Эти предметы разделяются на два типа:

  1. Первый — под штукатурку. Высверливается отверстие либо в бетоне, либо в кирпиче. В это монтажное отверстие устанавливается подрозетник на штукатурку, или на алебастр.
  2. Если есть какая-либо обшивка стены, то есть гипсокартон, либо МДФ панели, либо пластик и так далее используются подрезетники встраиваемые под ГКЛ. Диаметр высверливаемых отверстий 68 мм.

Читать далее: Принудительная вентиляция в ванной комнате и туалете

Также под определенную линейку электрической арматуры (розетки, выключатели) используются специальные подрезетники поставляемые непосредственно производителем арматуры. Например, фирма ANAM — специализированные подрезетники.

Как лучше работать

Штробление стен — работа пыльная. Чтобы пыль не попадала в другие помещения, двери завешивают влажной тканью, тщательно закрывают. Ткань можно повесить с обеих сторон. Чтобы пыль не попала в дыхательные пути, необходимо использовать респиратор. Обычная марлевая повязка может помочь только в случае с использованием стамески и молотка. При таком способе проделки штроб пыли не очень много. Во всех остальных случаях желателен именно респиратор.

Кроме пыли во время штробления во все стороны отлетают кусочки стены, штукатурки, раствора и т.д. Требуется обезопасить руки, лицо. На руки надеваем перчатки, застегиваем рукава. Лицо лучше защитить прозрачным щитком. В крайнем случае можно надеть очки. Без них к работе лучше не приступать.

Установка подрозетника

Если для монтажа была выбрана цельная розетка с тремя гнездами, может понадобиться только один подрозетник. Блок с тремя раздельными механизмами закрепляется на одиночных подрозетниках.
Сложности могут возникнуть при монтаже установки на кирпичной и бетонной стене, поскольку могут потребоваться дополнительные приборы. С гипсокартоном сделать подрозетники проще.

Необходимые инструменты:

  • перфоратор или дрель (для бетона, гипсокартона и кирпича);
  • насадка в виде округлой коронки с резцами;
  • два вида отверток: прямая и фигурная;
  • молоток;
  • мастерок;
  • зубило;
  • прибор для измерения напряжения.

Этапы размещения подрозетников:

  1. При помощи дрели или перфоратора и насадки проделать в стене округлое отверстие (сверлить следует до полного погружения коронки в стену).
  2. На задней части подрозетника выдавить три отверстия для подготовленных кабелей.
  3. Просверлить между тремя отверстиями для основного кабеля два для проводов.

Работа с гипсокартоном и кирпичом требует соблюдения основных правил техники безопасности

Важно помнить, что такие строительные материалы обладают большой хрупкостью и нередко крошатся во время работы с ними

Для того, чтобы подрозетники хорошо держались на своих местах, их требуется закрепить при помощи густого водного раствора алебастра. Перед тем, как установить в стену подрозетник, проделанное отверстие необходимо смазать полученной смесью. На качественно подготовленной смеси устройства обычно держатся хорошо, если же они проваливаются, алебастра следует добавить больше в раствор. После проведения монтажа электрики раствор необходимо оставить для высыхания на два-три часа.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А

Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить

И особенно важно это в электрике

Выключатели являются основными приборами для управления освещением. Наиболее распространен одинарный, но если требуется управлять несколькими светильниками с одного места, применяются двух,- и трехклавишные. На фото ниже изображен трехклавишный выключатель с розеткой.

Трехклавишный выключатель с розеткой на стене

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Это интересно: Подключение люминесцентных ламп — схема и принцип работы

Выбор подрозетника в зависимости от типа и материала стен

В качестве материала для монтажных коробок сегодня используется только пластик. При выборе следует ориентироваться на следующие характеристики:

  1. Способ установки. В полнотелые или в полые стены. У последних имеются специальные зажимы для крепления на гипсокартон или другой листовой стеновой материал.
  2. Габариты. Стандартный диаметр подрозетника 71 мм, при этом глубина варьируется. Обычные розетки устанавливаются в коробки глубиной 45 мм, диммеры и специальные выключатели и розетки в углубленные подрозетники 60 мм.

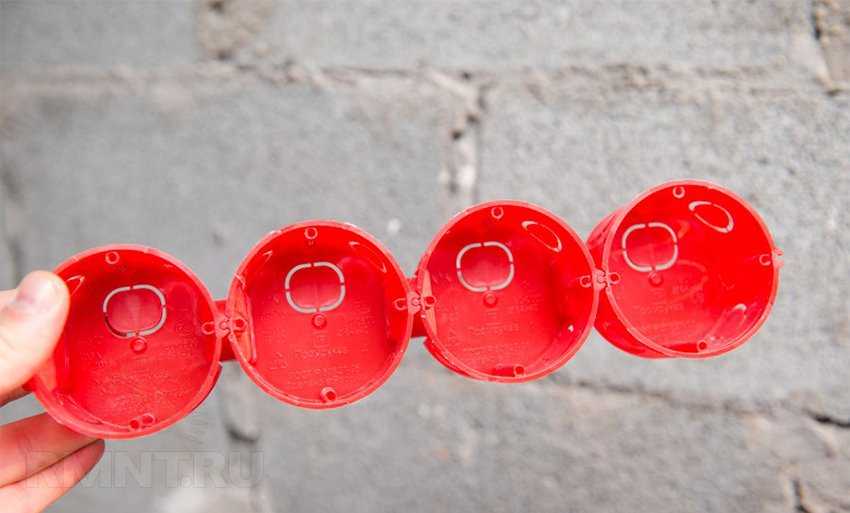

  3. Одиночные или стыковые. У стыковых, составных подрозетников имеется специальный выступ в нижней части для группирования их в ряд с формированием канала для прокладки коммутационной шины. Выпускаются также готовые комбинации из объединенных 2-х или 4-х подрозетников.
  4. Наличие креплений. По краям лицевой части коробки находятся стойки с саморезами для фиксации розеток с соответствующей перфорацией на крепежной пластине.

Общие правила распределения проводов

Когда все нормы безопасности соблюдены в полном объеме, можно начать подключение новых розеточных точек или устанавливать, например, на место старых элементов новые двойные розетки. Новый тип данных электрических устройств состоит из двух изолированных друг от друга контактных гнезд и клеммы для подсоединения заземляющего провода.

К силовым зажимам должны подключаться фазный (красный) и нулевой (синий) проводник, каждый в свое гнездо. К заземляющему контакту подсоединяют защитный провод. Такое соединение носит защитную функцию, так как подключаемый прибор с помощью защитного провода связывается с заземляющим устройством, защищающим от поражения электрическим током.

Рассматриваемое подключение выполняется через распределительную коробку. Именно туда изначально заводятся провода, идущие с распределительного пункта дома. Далее выполняется разветвление силовых кабелей. Один направляют непосредственно к розетке, а другой идет к другому разветвлению провода в коробке. Соединять проводники между собой необходимо строго по цветовой раскраске.

Подготовка к монтажу

Подготовка инструментов к монтажу розеток

Чтобы каждая блочная розетка была установлена правильно, нужно подготовить такие материалы:

  • панель с нужным количеством точек питания;
  • планку декоративную;
  • кабель проводки нужным метражом – замеряется от распределительной коробки по всем вертикальным и горизонтальным штробам до точки расположения конструкции;
  • провод для перемычек;
  • алебастр или гипс (можно шпаклевку).

Из инструментов нужно подготовить:

  • строительный уровень или линейку;
  • карандаш;
  • перфоратор с коронкой по бетону и гипсокартону диаметром 70 мм;
  • зубило, молоток;
  • электромонтажные инструменты;
  • шпатель;
  • тару для замешивания шпаклевки (гипса, алебастра).

Способы подключения с учетом потребителей

Подключение блока розеток одной группы осуществляют шлейфовым способом. Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.

Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

  • первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
  • второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.

Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.

Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.
