Подключение двухклавишного выключателя: схемы, советы, инструкция

Введение

Стандартный двухкнопочный выключатель позволяет управлять двумя линиями или лампами. Он состоит из трех основных элементов:

1. Корпус, который вставляется в короб в стене.
2. Двух кнопок из пластика.
3. Клемм или винтов для подключения кабелей (обычно состоит из трех клемм — одной входной и двух выходных).

Схема подключения обычного и двойного выключателя

Принцип подключения достаточно прост и выполнить его можно одним кабелем 3*1,5 ВВГнг. Из распределительного щитка выходит один кабель (фаза), он входит в верхнюю клемму. Снизу выходят два кабеля, подключаемые к двум выходным разъемам. Они отправляются на контакты люстры или линии освещения. Нулевой кабель сразу идет к люстре из коробки — его можно выполнить даже одним проводом (но лучше вести 2*1,5 ВВГнг, чтобы подключить еще и заземление).

При нажатии на клавишу контакты замыкаются и фаза подается на одну лампу (ноль подключен постоянно). Включение второй клавиши подает фазу на вторую лампу. При размыкании контакт теряется и свет гаснет.

Схема подключения двухклавишного выключателя

Выбирая схему подключения двухклавишного выключателя, нужно учитывать, что монтаж и крепеж проводов производится с использованием зажимов винтового типа или самозажимных клемм. Первый вариант предполагает укладку оголенного провода между пластинами. При таком способе требуется периодическое подтягивание винта.

Схемы подключения

Выполняя подключение двухклавишного механизма, нужно помнить, что ноль подключается напрямую, а фаза прерывается при прохождении через устройство.

Процесс подключения производится так.

Изображение	Этапы
	Сначала в щитке отключается электропитание, а затем проверяется отсутствие напряжения при помощи индикатора.
	В гнездо устанавливается стаканчик, и через него протягиваются провода от монтажной коробок. Оголение жил на 10 мм выполняется при помощи бокорезов.
	Провод с фазой подсоединяется к клемме, а остальные проводки в клеммы. Каждый элемент соответствует конкретной клавише. Провод фазы часто имеет белый цвет.
	Если нужен определенный порядок включения различных групп освещения, то после проверки, в случае необходимости, провода в клеммах меняются.
	Монтируем корпус выключателя и крепим его при помощи шурупов. Затем проверяется расположение уровня конструкции.
	Производится установка рамки и клавиш из пластика.

В завершение подсоединяется источник освещения и тестируется корректность работы выключателя. К монтажной коробке проводится двухжильный провод.

Вариант схемы подключения двухклавишного выключателя на две лампочки

Несложна схема подключения двухклавишного выключателя на две лампочки. Она включает такие этапы:

обесточивание помещения;
важно выявить выходящие проводки. Должны присутствовать кабели, отходящие на ноль, заземление и фазу

Чтобы в них лучше разобраться,  следует посмотреть в щиток;
проводится установка источников света и проведение проводов к выключателю;
выключатели считаются навесными, так как крепятся на стены. При этом в стене должно иметься отверстие, куда выводятся провода. Соединение производится с помощью паяльника или методом скрутки.

Вариант подсоединения к двум лампочкам

После подведения всех деталей, выключатель фиксируется на поверхность стены. Стоит знать о разных техниках  подсоединения проводов в распределительном коробе. Опрессовка актуальна для производственных помещений. Для пайки используется специальное оборудование. К самым простым и надежным способам стоит отнести применение самозажимных соединений. Также стоит иметь представление о способе подсоединения выключателя двухклавишного для скрытой проводки.

Особенности схемы подключения двухклавишного проходного выключателя

Часто применяется подключение проходного выключателя. Подобные устройства применяются для длинных коридоров, больших проходных комнат и лестниц. В просторных помещениях часто сложно подобрать подходящее место для установки включателя, поэтому без проходного устройства обойтись сложно. Розетка монтируется в любом месте, но регулировка должна быть доступной из любых мест. При этом нужно монтировать дополнительные элементы в начале и в конце помещения.

Вариант с дополнительной нагрузкой

Подключение проходного механизма имеет некоторые особенности. Три контакта требуется для грамотного подсоединения. К отдельному контакту подводится фаза, а ноль ведется к светильнику. Два других контакта используются для подсоединения проходных устройств.

Подключение переходного или перекрестного двухклавишного выключателя проще выполнить, если следовать некоторым рекомендациям:

при монтаже проверяйте отдельные кабели;
фаза- это один провод, его можно проверить с помощью индикаторной отвертки;
перед креплением важно проверить работоспособность конструкции.

Вариант применения переходного механизма

Практические рекомендации и советы

Если придерживаться свода простых правил, то такого рода монтажная работа не будет опасной, что особенно важно для сетей закрытых типов. Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке

Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев

Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке. Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев.

Установка электровыключателей и проводки в помещениях не всегда требует привлечения качественного специалиста, однако всегда стоит помнить о правилах безопасной работы с электричеством, учитывать ключевые факторы, а исходя из этого, Вы сможете выбрать правильную схему подключения именно для Ваших типов светильников.

Устройство прибора с двумя клавишами

Соответствуя названию, двухклавишный аппарат спереди выглядит, как электроприбор, на фронтальной панели которого расположены две пластиковые кнопки, заключенные в декоративную рамку. Если пластиковые детали снять, можно увидеть две подвижные панели, которые приводят в движение контакты.

Двойник со снятыми пластиковыми деталями.

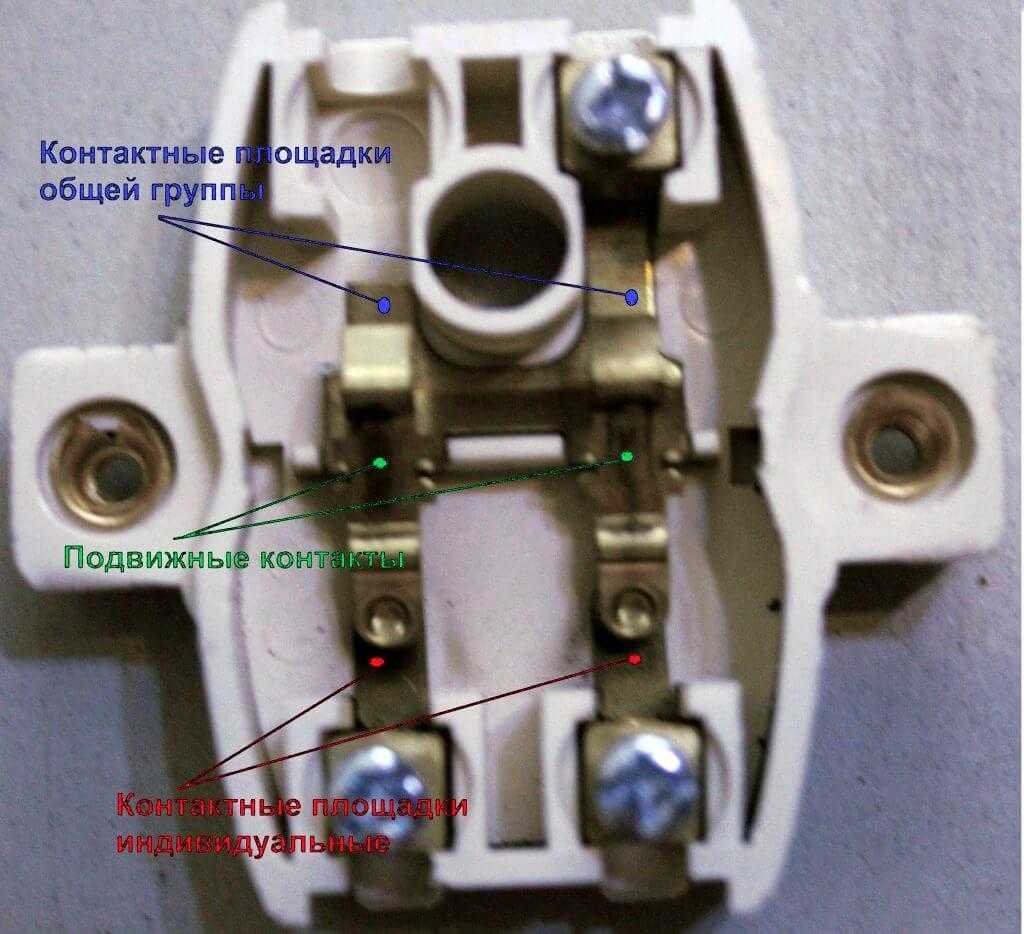

Если продолжать разбирать прибор дальше, можно увидеть контактную группу и визуальную схему ее соединения.

Контактная группа с двумя парами контактов.

Электрическая схема двойника состоит из двух выключателей. Их входы объединены и выведены на общую клемму.

Схема электрическая принципиальная.

Эти клеммы можно увидеть с обратной стороны прибора:

• общая (ее часто обозначают литерой L, таким же образом во многих случаях маркируют провод, который подключают к этой клемме);
• две отходящие (L1 и L2) соответственно, эти клеммы равнозначны и управляются каждая своей клавишей.

Вид с тыльной стороны.

Некоторые приборы оснащаются цепочкой для подсветки. Ее выполняют на базе светодиода или неоновой лампы.

Схема цепи подсветки.

В большинстве случаев цепь подсветки ставят только на одну пару контактов. Это надо учитывать, например, при поиске причин мигания светодиодных светильников.

Вид прибора с подсветкой.

Особенности монтажа

Грамотная установка переключателя рассматриваемого типа подразумевает учет следующего ряда аспектов:

1. Месторасположение.
2. Крепление предустановочных компонентов.
3. Выбор схемы.
4. Соединение контактов.
5. Крепление и проверка включателя.

Разберем детально особенности каждого из них.

Месторасположение

При выборе места монтажа 2-х-клавишного переключателя учитываются такие факторы:

• Доступность, удобство пользования.
• Отсутствие препятствий в виде мебели и предметов интерьера.
• Соответствие требованиям по высоте – около 1 м от пола.
• На расстоянии от 0,6 м к крану, душу и прочим источникам сырости.

Включатель света должен располагаться в удобном и безопасном для эксплуатации и обслуживании местеИсточник anlan.ru

• Дистанция от газопровода – не менее 0,5 м.
• Установка в помещении с нормальной влажностью – например, не в душе или туалете, а снаружи в прохожей.

После того, как место определено, чтобы подключить двухклавишный выключатель к двум лампочкам или группам светильников, остается только в соответствии со схемой подключения правильно рассчитать длину проводов. При этом проводники должны иметь запас, так как в ходе монтажа они зачищаются, скручиваются и нередко укорачиваются.

Предустановочные компоненты

Прежде чем приступить непосредственно к монтажу переключателя, требуется установить следующие компоненты:

1. Питающий кабель от электрощитка.
2. Распредкоробка. В ней будут соединяться проводники от включателя и светильников.
3. Основание, или стакан. Предназначается для крепления базы переключателя.
4. Пазы в стене для укладки кабелей.

Включатели должны соответствовать типу укладки кабелей. Модели разделяются на скрытно устанавливаемые и накладные. Первые подходят при прокладке проводов в штробе или под отделкой, вторые – при наружном способе.

Перед установкой включателя нужно подготовить стену и проложить электропроводкуИсточник remonts-v-dome.ru

Выбор схемы

Есть две схемы подключения двойного выключателя на 2 лампочки:

• На каждую лампочку в одном светильнике. Применяется, когда нужно в одном осветительном устройстве раздельно управлять 2-мя лампочками или их группами.
• На отдельные приборы освещения. Используется для 2-х отдельных светильников, в том числе расположенных в разных комнатах.

В первом случае и к прибору освещения и к переключателю подводятся 3-х-жильные кабеля, а во втором – к включателю 3-х-жильные, а к каждому светильнику 2-х-жильный.

Соединение контактов

Зачищенные от изоляции края проводников соединяются между собой в распределительной коробке. При этом последовательность стыковки должна строго соответствовать выбранной схеме. После того как система проверена на работоспособность, скрутки изолируются, а коробка закрывается.

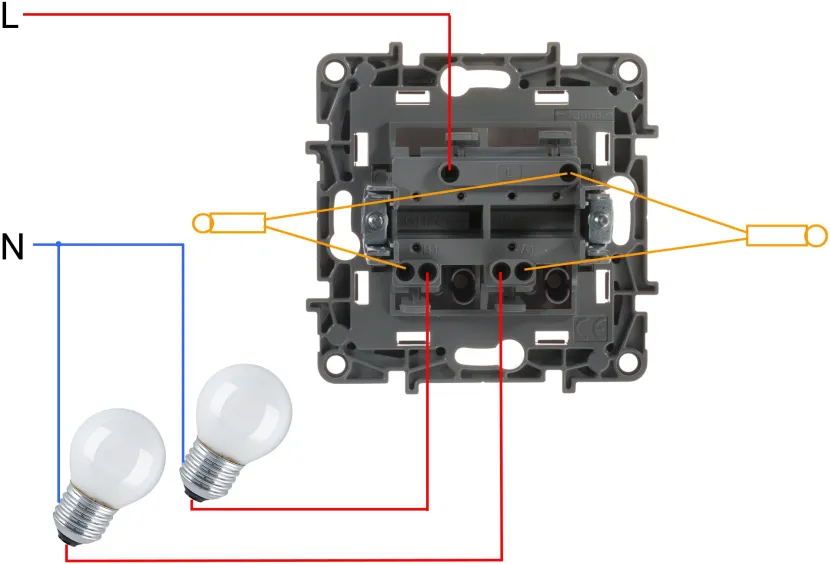

Сам выключатель света с двумя клавишами имеет следующую схему подключения:

1. От электрощитка через распредкоробку жила питающей фазы крепится на вводном контакте, обозначаемым, как правило, символом «L».
2. К двум выводным контактам, обозначаемыми стрелками, фиксируются 2 провода, подающие фазу на лампочки, группы или светильники.

Схема устройства и подключения 2-х-клавишного включателяИсточник legrand.ru

Современные модели оснащены так называемыми втычными контактами. Чтобы выполнить соединение, край провода нужно зачистить и вставить в отверстие.

Крепление и проверка включателя

Корпус включателя обязательно крепится к заранее монтированной на стене базе или подрозетнику. Для этой цели на его внутренней части имеются отверстия.

После того, как выключатель света с двумя клавишами закреплен, провода соединены и передняя панель установлена на место, можно проверить работоспособность схемы подключения:

• Сначала с помощью щупа проверяется наличие/отсутствие фазы в ответственных точках в соответствии со схемой.
• Далее тестируются контакты при включенном/выключенном положении клавиш.
• В завершении проверяется работа системы с вкрученными лампочками.

Устройство выключателя с двумя клавишами

По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Корпус состоит из рамки и клавиш.

Выключатель с двумя клавишами позволяет управлять освещением двух групп и состоит из:

• каркаса;
• двух кнопок для переключения;
• вводных и выводных клеммников.

В качестве крепежей могут использоваться клеммы и винты. Электрический ток подается на первую клемму. После этого к механизму подсоединяются 2 проводка, которые контролируют взаимодействие клавишных устройств. К зажимам присоединяется кабельный проводок, который подводит включатель к приборам освещения. Считается, что двухклавишный выключатель – это модификация одноклавишного устройства.

Зачастую встречаются модульные выключатели, которые состоят из 2 одинарных соединительных частей.

Подключение кабелей и проводов происходит благодаря клеммникам. Клеммы – это специальные устройства, которые оснащены самозажимными механизмами. Клеммные зажимы в последнее время стали очень популярными, поскольку для подсоединения достаточно очистить кончики проводов от изолирующего материала и соединить их с клеммой.

Существуют выключатели с винтовыми зажимами, в них происходит все аналогичным образом, только фиксация происходит путем закручивания винтов.

Есть виды современных двухклавишных выключателей, которые оснащены устройством подсветки и индикатором. Подсветка помогает обнаружить устройство в темноте, а индикатор показывает наличие замкнутой сети в светильнике.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку. Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по src=»https://electric-220.ru/images/wp-content/uploads/2017/02/kont_verh.jpg» class=»aligncenter» width=»596″ height=»600″

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках. Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее.

После этого можно вернуть на место все декоративные рамки и сами клавиши.

Схема подключения

С конструкцией и особенностями двойного выключателя мы разобрались, теперь надо выяснить, как его подключить. Рассмотрим два примера:

1. Управление многорожковой люстрой.
2. Управление раздельными группами светильников.

Подключение к люстре с несколькими лампами

Предположим, в нашем распоряжении есть пятирожковая люстра, лампы которой соединены в две группы: по 2 и 3 лампы.

Здесь синий провод является общим для всех ламп, красный питает первую, а желтый – вторую группу. Включая эти группы в той или иной комбинации, можно получить 3 градации яркости:

1. Лампы не горят.
2. Горят 2 лампы.
3. Горят 3 лампы.
4. Горят 5 ламп.

Как реализовать это на практике? Если ты имеешь хотя бы базовые знания электротехники, решение этой задачи для тебя не составит труда. Для начала проясним этот вопрос на бумаге:

Замыкая левую клавишу, ты включаешь группу из двух ламп. Вторая управляет группой из трех ламп. Если включить обе клавиши, будут гореть все рожки

Обрати внимание, что нулевой провод, который я обозначил буквой N (нейтраль), подключается напрямую к лампам, а обе группы ламп подключаются к одной фазе через двойной выключатель. Сделано это в целях безопасности: когда обе клавиши выключены, на люстре нет напряжения

Это позволяет безопасно менять лампочки в светильнике и даже производить его ремонт, не обесточивая всю квартиру.

Теперь решим этот вопрос на практике. Прежде всего от будущего местоположения выключателя до ближайшей распредкоробки, которая есть в каждой комнате, необходимо сделать штрабу для прокладки проводки – глубокую канавку в штукатурке. Если люстра вешается на новое место, то штрабу от коробки нужно провести и к ней. Сделать это можно болгаркой либо простым напильником.

В месте расположения будущего двойного выключателя необходимо при помощи коронки и обычного зубила сделать посадочное место.

В готовые посадочные места установи пластмассовые подрозетники: они обычно крепятся на шурупы через дюбели или просто на цементный раствор.

Установка подрозетника на гипсовый раствор

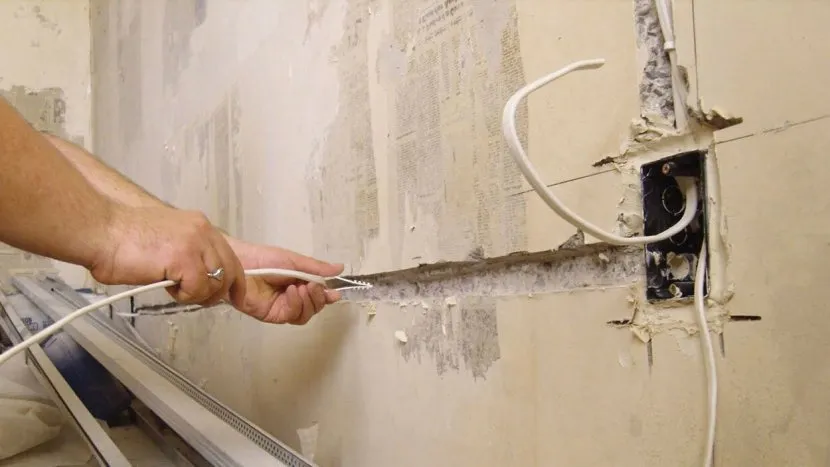

Теперь в штрабу уложи трехжильный провод, пропущенный через пластиковую трубку подходящего диаметра. Трубка не является обязательным элементом, но она здорово облегчит ремонт, если проводка сгорит. Достаточно будет просто выдернуть сгоревший провод, не разрушая стену, и заправить при помощи проволоки новый.

Вскрой распределительную коробку и с помощью указателя напряжения (индикаторной отвертки) найди ноль и фазу. Теперь пора обесточить квартиру, убедиться при помощи того же указателя, что напряжения нет, и собрать несложную схему:

В первую очередь подключи и установи сам выключатель. На фото ниже хорошо видно, куда подключать провода.

Теперь . Сделать это проще всего при помощи специальных зажимов, хотя можно использовать и обычную скрутку с последующей ее изоляцией.

Осталась распределительная коробка. Сделать нужные соединения (см. схему выше) можно плотной скруткой с последующей пайкой или при помощи специальных зажимов.

Соединение проводов в коробке скруткой, пайкой и при помощи зажимов

Подключение точечных светильников

В последнее время широкое распространение получили подвесные и натяжные потолки, а с ними и точечные светильники.

Поскольку для общего освещения используется большое количество светильников, их нередко разбивают на группы, каждая из которых может включаться отдельно. Это позволяет не только изменять общий уровень освещенности, но и разбить помещение на зоны. Если у тебя в комнате несколько групп светильников, то для их управления удобно использовать все тот же двойной выключатель. Схема их подключения будет такая же, как и у люстры, только вместо рожков в группы собираются точечные светильники.

Как это будет выглядеть на практике? В качестве примера я разбил светильники на группы по размерам и мощности.

Вот ты и познакомился с двойным выключателем. Теперь ты знаешь, как он работает, и при необходимости сможешь его самостоятельно установить и подключить.

Предыдущая
Вопросы экспертуПодключение светодиодной ленты для подсветки лестницы от одного кабеля
Следующая
Вопросы экспертуПодключение проходного выключателя с 2х или 3х мест

Спасибо, помогло!Не помогло

Как устроен выключатель с двумя клавишами

Оборудование в общей сложности имеет 12 контактов по 6 на каждый двойной переключатель (2 входа, 4 выхода), следовательно, чтобы подключить оборудование данного типа, необходимо взять по 3 провода на каждую клавишу аппарата.

Схема переключателя:

Схема переключателя

• устройство состоит из пары независимых контактов;
• верхние контакты прибора N1 и N2 переключаются на нижние путем нажатия клавиш. Элементы соединяются перемычкой;
• второй контакт правого выключателя, изображенный на схеме, совмещен с фазой;
• контакты левого механизма не пересекаются между собой, присоединяясь к двум разным источникам;
• 4 перекрестных контакта совмещаются по парам.

Монтаж двухклавишного переключателя производится таким образом:

1. Пара двойных механизмов устанавливается в подрозетники на выбранных участках.
2. Для каждого источника освещения в подрозетнике размещается отдельный трехжильный кабель, жилы которого очищают от изоляции примерно на 1 сантиметр.
3. На схеме жилы кабеля обозначаются как L (фаза), N (рабочий ноль), земля (защитный).
4. Устройство оснащается маркировкой, что упрощает задачу подключения проводов к клеммам выключателя. Жилы к клеммам присоединяют попарно.
5. Свертка проводов аккуратно укладывается в подрозетник, после чего устанавливается механизм переключателя, рама и крышка защитного корпуса.

Как выглядит маркировка:

Маркировка двухклавишного переключателя

Пример схемы соединения:

Схемы соединения

Чтобы облегчить процесс работы, рекомендуется подобрать провода определенного света. Существует цветовая маркировка проводов для России и других стран СНГ. Также по ней новичок может научиться различать кабели. По российской маркировке для “земли” используются желтый и зеленый цвета, синим цветом обычно помечают нулевой кабель. Фаза может быть красной, черной или серой.

Схема трехклавишной аппаратуры

При установке тройного прибора используются промежуточные (перекрестные) переключатели, которые подсоединяются между двумя боковыми элементами.

Схема трехклавишной аппаратуры

Такой выключатель оснащен двумя входами и выходами. Перекрестный элемент может переводить оба контакта единовременно.

Процесс сборки тройного оборудования:

1. Заземление и ноль подключают к источнику света.
2. Фазу соединяют с входом одной из пары проходных конструкций (с тремя входами).
3. К входу другого переключателя подсоединяется свободный провод источника света.
4. Два выхода одного элемента, имеющего три контакта, совмещаются с входом перекрестного прибора (с двумя парами выходов).
5. Два выхода парного механизма (с тремя контактами) совмещают с другой парой клемм следующего переключателя (с четырьмя входами).
