Виды кессонов для скважины

Предназначенные для скважин кессоны разделяются по форме, объему и материалу изготовления. Если это сооружение делается своими руками, то по конфигурации оно может быть каким угодно. Но зачастую частники предпочитают приобретать готовые цилиндрические или прямоугольные изделия заводской сборки. Для установки их надо лишь поместить в вырытый заранее котлован, а потом засыпать все землей.

Существующие схемы планировки дачного участка в 10 соток и более без проблем позволяют разместить на территории у дома скважину и кессон. Объем последнего редко превышает 6000 литров (1,5 х 1,5 метра в ширину и длину). Этого с избытком хватает для всего комплекта насосного оборудования. Еще и остается место для спустившегося внутрь с целью обслуживания техники человека.

Металлический вариант

Если металлические кессоны не обработать антикоррозийными составами, то долго в земле они не прослужат. Влага будет воздействовать на металл снаружи из почвы и изнутри, поступая из горловины скважины. Чтобы установить на обсадной требе готовую конструкцию, нужен кран. А самостоятельный монтаж кессона из стальных листов потребует навыков обращения со сварочным аппаратом. По трудоемкости установки этот вариант выигрывает лишь у аналога из бетона.

Из бетонных колец

Без крана в случае с железобетонными кольцами не обойтись. При этом не все схемы вариантов планировки участка 15 соток даже здесь подойдут. Мало на нем подобрать место для скважины, необходимо еще также предусмотреть площадку для автокрана и грузовика с ЖБИ. Проблем установка кессона из ж/б колец вызовет массу. Часто для оборудования подобного сооружения лучше выбрать пластиковую (стеклопластиковую) модификацию.

Пластиковый вариант

Небольшой вес пластикового кессона позволяет во время его установки обойтись без крана силами двух человек. Но ему требуется тяжелый «якорь» в виде бетонной плиты, который не позволит этому сооружению всплыть из земли при паводках. Плюс любая конструкция из пластика не отличается сильно высокой прочностью. Это бетонный или металлический кессон при пучении по зиме не раздавит. Пластиковый вариант вполне может и повредить давление грунта.

Самодельный из кирпича

Общие сведения о гидробурении

Гидрогеологи обозначают три водоносных интервала – глубиной от поверхности 12 метров, 13–50 метров и свыше 51 метра. Очевидно, что бурение скважины своими руками доступно лишь в пределах первого водоносного уровня. А с применением специальных устройств и в лёгком грунте вручную можно осилить ещё и второй уровень, но третий – доступен лишь самоходным установкам гидробурения. Чтобы бурить такой установкой, требуется пройти курс обучения и стать профессионалом.

Горизонт 0–12

На горизонтах самого верхнего уровня водозаборные сооружения выполняют, как правило, в виде «Абиссинского колодца» – название по местности в Эфиопии, ставшей родоначальником способа извлечения воды из недр. Бурение скважин под воду в верхнем слое чревато тем, что зачастую верховодка имеет бурый оттенок, поскольку включает загрязнения, привнесённые с земной поверхности. Для полива такую промводу использовать можно, но желательно пробурить скважину глубже, до чистой водички. Дебет скважины верхнего уровня не превышает 25 кубометров за сутки, у этого водозабора есть ряд преимуществ:

конструкция несложная и сложностей с монтажом не возникает;
применяются недорогие материалы, что обусловливает невысокую стоимость работ;
не требуется оформление разрешения на водопользование;
отсутствие избытка солей в водозаборе;
пробурить скважину можно в условиях ограниченного пространства.

Недостатки этого вида водозабора уже обозначались выше: это близость поверхности со всеми её негативами. А также и то, что не всякий грунт позволит пробить его своими руками и без специального оборудования на 10 метров.

https://youtube.com/watch?v=xm83C0ba_OM

Горизонт 13–50

Для добычи с этого горизонта при определённых условиях можно пробурить скважину под воду своими руками. Это уровень средней глубины и зачастую он состоит преимущественно из песка, потому и скважины на воду этого уровня называют ещё песчаными. Водичка здесь кристально чистая, но чтобы добраться до неё с помощью самодельного оборудования, потребуется изрядно потрудиться. Посредством песчаной скважины можно обеспечить водозабор производительностью 20 кубометров за сутки. Если грунты в месте строительства водозабора позволяют выполнять пробуривание скважин на воду, то преимуществами таких конструкций являются:

отсутствие сложностей при осуществлении проекта;
умеренные расходы на требуемые материалы и инструмент;
не требуется оформление разрешений надзорных учреждений;
доступность выполнения работ по строительству скважины на воду своими руками.

К неблагоприятным моментам эксплуатации песчаных скважин можно отнести необходимость в обеспечении постоянного их дебита, хотя, в зависимости от условий пользования, это может обернуться и плюсом. В зависимости от качества добываемого ресурса может потребоваться установка фильтров для поглощения нежелательных химических соединений.

Горизонт 51–200

На такой глубине залегают артезианские воды, то есть, заключённые и среди водоупорных пород и сжатые их давлением. На этот горизонт поверхностные загрязнения проникнуть не могут. Скважины на воду с этого уровня называют артезианскими и часто под воздействием давления горных пластов они фонтанируют.

Очевидно, что бурение водяных скважин такой протяжённости осуществимо только с применением специальной техники и при соблюдении технологии производства работ, поскольку водоносный пласт находится под давлением. Тем не менее на некоторых участках приходится делать водозабор и с таких глубоких горизонтов просто потому, что в верхних слоях её нет. Важными преимуществами таких водозаборов, помимо высокого качества, являются возможность обеспечения водой сразу нескольких объектов водопользования и необязательность установки водяного насоса.

Чтобы пользоваться артезианской водой, потребуется оформить разрешение на спецводопользование и привлечь профессиональную бригаду с соответствующим оборудованием, а это стоит немалых денег. Кроме того, потребуется умягчение этой водички, потому как в её составе содержится много растворённых минералов.

Без кессона

Оборудование подачи воды, фильтры и сопутствующая электроника расположены в доме или отдельном помещении – это не значит, что шахту не нужно изолировать. Существует несколько способов теплоизоляции источника без кессона:

Теплозащита ствола шахты древесной щепой или опилками. Трубу обкапывают по всей окружности на глубину 2 – 2,5 метра. Ширина траншеи равна 30 – 40 сантиметрам. Затем наматывают сетку с крупной ячейкой, чтобы обеспечить воздушную прослойку между стенкой и утеплителем. Далее постепенно засыпают материал (опилки или торф). Нельзя трамбовать изоляцию, лучше дать ей немного постоять, а после усадки добавить еще. Сверху надевают прочную крышку из деревянного щита или металла.
Теплоизоляция минеральной ватой. Точно так же выкапывают траншею и натягивают сетку. Затем на трубу наматывают несколько слоев стекловаты или минеральной ваты. Лучше использовать мат толщиной 5 см. Конечный слой изоляции составляет 35 см.
Утепление жидким пенополиуретаном происходит немного проще. Не нужно наматывать сетку. В яму просто опускают специальное устройство и напыляют слой за слоем на поверхность трубы пенополиуретан.
Обогрев электрическим кабелем. Принцип заключается в использовании специального греющего кабеля, который плотно приматывают к скважинной трубе. Поверх нагревательного элемента обязательно оборачивают негорючую пленку и обеспечивают дополнительную гидроизоляцию.

Монтажные работы

Нюансы монтажа насоса в скважину.

Заменяющий кессон скважинный адаптер – это быстроразъемное байонетное соединение. Его стационарная часть фиксируется в отверстии на стенке обсадной трубы. Этот элемент представляет собой патрубок с резьбой и фланцем фигурной формы. Фигурный фланец имеет посадочное гнездо с пазами и отполированной плоскостью. Резьбовой патрубок вставляется в отверстие обсадной трубы изнутри. Плоскость адаптера, прилегающая к стенке трубы, имеет повторяющую ее цилиндрическую поверхность. Снаружи на резьбовую часть надевается ответная шайба, также выполненная с цилиндрической поверхностью. Компенсация разности диаметров и уплотнение соединения достигается установкой по обе стороны стенки трубы толстых резиновых прокладок. Внутренняя надевается до опускания адаптера внутрь скважины. Внешняя – при фиксации.

Подвижная часть адаптера – это отвод, один из выводов которого снабжен фланцем, являющимся ответной частью байонетного соединения, а другой имеет внутреннюю резьбу для подсоединения муфты подающей трубы скважинного насоса. Резьбовой вывод в установленном состоянии смотрит вниз. При этом вверху оказывается глухая монтажная бобышка, с помощью которой выполняется дистанционная установка элемента в посадочное гнездо стационарной части адаптера. Привалочная плоскость фланца подвижного элемента имеет проточку с уплотнительным кольцом для герметизации байонетного соединения. Кольцо лучше зафиксировать в пазу клеем для уплотнений, чтобы оно не потерялось при манипуляциях.

Инструкция по установке скважинного адаптера.

Отверстие для установки скважинного адаптера выполняется дрелью с установленной коронкой. Края отверстия зачищаются шарошкой. На конце припасенного отрезка трубы длиной 2,5-3 м метчиком нарезается наружная резьба по диаметру резьбы в бобышке адаптера. Обе части адаптера соединяются, и через верхний открытый торец обсадной трубы узел опускается внутрь, а его резьбовой вывод продевается в отверстие. Внутреннее уплотняющее кольцо должно быть одето. На просунутый в отверстие резьбовой конец надевается наружное уплотняющее кольцо, шайба с цилиндрической поверхностью, стационарная часть адаптера фиксируется к трубе затягиванием гайки по наружной резьбе. На резьбовом выходе имеется и внутренняя резьба, к которой присоединяется обжимная муфта горизонтального участка трубопровода. Все резьбовые соединения должны паковаться лентой ФУМ или другими уплотняющими материалами.

После установки стационарной части подвижная вынимается на поверхность. К ее нижнему концевику закрепляется обжимная муфта и напорный трубопровод необходимой длины. На другой конец трубы через вторую муфту присоединяется погружной насос с установленным обратным клапаном.

К насосу привязывается страховочный трос из нержавеющей стали и подключается питающий кабель. Узел от развязывания фиксируется хомутом. Насос с трубой, тросом, кабелем и подвижной частью адаптера опускается в скважину. Установленная в бобышку вспомогательная трубка позволяет дистанционно соединить две части адаптера. Чтобы предотвратить прикипание частей адаптера и увеличить долговечность уплотнительного кольца, контактную поверхность подвижной части нужно обработать силиконовой смазкой.

Вспомогательную трубу лучше не выкручивать, а оставить в бобышке. Это облегчит последующее обслуживание адаптера, а также обслуживание или замену насоса.

Верхушка обсадной трубы и вспомогательная монтажная трубка обрезается болгаркой на необходимую высоту, которая при необходимости скрыть размещение скважины может быть ниже уровня грунта. Маскировка оголовка может предотвратить кражу насоса.

На обрезанный и зачищенный конец трубы надевается герметичная крышка скважины. Кабель и трос выводятся через гермовводы. Кабель в гофре опускается в траншею и подвязывается скотчем к горизонтальному трубопроводу.

Устройство адаптера и принцип его работы

Адаптер для установки в скважину представляет быстроразъёмное герметичное соединение, состоящее из двух частей.

Первая стационарно закрепляется в стенке (на резьбовом соединении) обсадной колонны, и, по сути, является герметичным узлом вывода трубы водопровода, по которому вода подаётся в дом.

Вторая, съёмная половина, стыкуется с первой на «ласточкин хвост». Снизу на её внутреннюю часть закрепляется водоподъёмная колонна, соединённая с глубинным насосом, а сверху выполняется небольшой резьбовой патрубок. Он предназначен для соединения со специальной штангой, которая даёт возможность извлечь насос вместе с водоподъёмной колонной, если в этом возникнет необходимость.

Наиболее распространёнными версиями являются адаптеры из латуни или бронзы, гораздо реже – из нержавеющей стали. В последнее время появились адаптеры, выполнение из сплавов нескольких металлов, DZR, не поддающиеся коррозии и разрешённые к использованию без ограничений в пищевой промышленности.

Какой скважинный адаптер лучше

Не стоит бояться китайских адаптеров для скважины, это не такое высокотехнологичное изделие, это даже не погружной насос, где можно было бы сэкономить на каких-то деталях. Адаптер это кусок железяки, достаточно взять его в руки, если он довольно массивный, значит, железа там хватает, если две половинки соединяются нормально — значит можно брать.

Вы можете купить адаптер для скважины любого производителя, они все плюс-минус одинаковые

Его нельзя никак сделать по-другому, не важно кто его производит. Смотрите на цену и выбирайте тот, который вам больше нравится

За многие-многие годы установки скважинных адаптеров, мы никогда не придавали особого значения выбору производителя и все эти скважины работают до сих пор.

Установка скважинного адаптера

Выглядит это устройство как на соседней картинке. Установить адаптер для скважины можно следующим образом: для начала копается траншея от обсадной трубы до дома, на глубину ниже промерзания грунта. Затем, в обсадной трубе вырезается отверстие, диаметр которого под скважинный адаптер выбирается исходя из самого устройства.

Затем в это отверстие устанавливается сам адаптер (одна его половина). Вторая половина устанавливается на конец водоподающей трубы, которая идет от скважинного насоса. Далее, насос опускают в скважину и обе половинки соединяются. Так получается надежное соединение. Здесь мы писали об установке насоса в скважину с адаптером.

Выполнив написанное выше, останется проложить трубу от адаптера до дома и завести воду в дом. Об этом мы говорили вот тут.
Далее траншея закапывается, остается ровный участок и видно только скважинный оголовок. Оголовки для скважины с адаптером отличаются от обычных.

Плюсы и минусы адаптера

В итоге, имеем следующие плюсы:

Вы экономите на кессоне и, возможно, на земляных работах.

Но помимо обилия достоинств, у этого решения есть недостатки:

Вода всегда находится во всей системе водоснабжения, а значит завести ее можно только в постоянно отапливаемый дом. Развести на баню или на летний кран у вас не выйдет потому, что зимой там замерзнет. Отдельных кранов перекрывающих подачу на сторонние потребители быть не может. Также вы не сможете слить воду отдельно с бани, при этом, не затронув дом.
Вода либо есть везде, либо нет нигде.
Кроме того, зачастую слив воды возможен только путем поднятия насоса, чтобы разъединить соединение адаптера.
В последнее время получили распространения клапаны зимнего слива для скважины, что заметно упрощает процедуру слива воды, но суть остается неизменной: вода либо везде, либо нигде.
Мало того, что ничего по отдельности не слить, так еще скважинный адаптер закапывается, это его второй минус. В процессе эксплуатации может случиться любая неприятность (лопнула резьба, потеря давления и т.д.) и остается копать 2 метра грязи.
Гидроаккумулятор и всю автоматику нужно устанавливать в доме.
В глубоких артезианских скважинах применение адаптера невозможно, по причине невозможности установки насоса, а также огромного веса конструкции. Для таких скважин вам все-таки нужно купить кессон.
Помимо всего прочего, если у вас только одна пластиковая обсадная труба, то установленный адаптер (имеющий некоторую ширину) может помешать монтажу-демонтажу насоса. В подобных ситуациях покупают насос меньшего диаметра, что сводит экономию на нет.

При двухтрубной конструкции (металл + пластик), не нужно просить вывести пластиковую трубу в самый верх. Ведь тогда для установки адаптера придется резать 2 трубы, это очень сложно и совершенно не логично. В таких случаях пластиковую трубу не доводят до верха на ~2 метра.

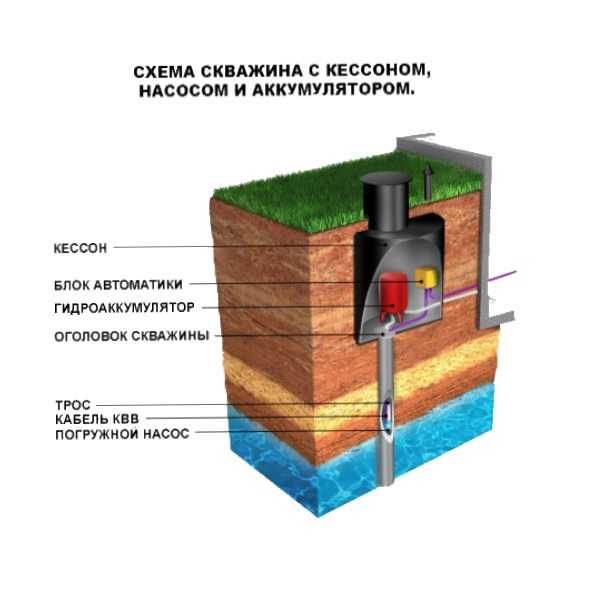

Монтаж кессона для скважины

Для начала выкапывается яма вокруг обсадной трубы. Размер ямы должен быть чуть больше кессона, чтобы он без труда туда вошел. Например, под кессон размером 1.25 х 1.25 м, копают яму 1.5 х 1.5 метра. Меньше точно не нужно. Обсадная труба обрезается на половину своей высоты. Если трубу не обрезать, то, опустив на нее кессон, она будет торчать через горловину кессона, и будет мешать туда залезть. После того, как обрезали трубу, на нее ставят кессон. По-хорошему монтаж кессона для скважины нужно производить манипулятором, в этом случае все будет быстро, аккуратно и ничего не повредится, а значит он простоит весь срок службы.

Обычно на дачах, ради экономии, собирают группу рабочих, которые устанавливают его вручную. Например, вес металлического кессона 1.25 х 1.25 метра, высотой 2 метра и с толщиной металла 3 мм — более 250 кг, поэтому возникают сложности с аккуратным переносом (обычно его тащат или катят, если это бочка). В процессе такого перемещения кессон царапается, отваливается краска, рвется гидроизоляция, но это мало кого волнует. Затем, рабочие пытаются вручную установить его на трубу

Иногда с первого раза не попадают… В итоге, в местах повреждений гидроизоляции, начинает образовываться коррозия, кессон гниет, и уже не имеет значения какой толщины его стенка

Устанавливать кессон вручную нужно очень осторожно. Далее, установив кессон на обсадную трубу, происходит сварка трубы в кессоне по внутренней гильзе

Это уберегает гидроизоляцию. Если ваш кессон дешевый и гильзы под трубу нет (вырезано отверстие в полу), то трубу обваривают как получится

Далее, установив кессон на обсадную трубу, происходит сварка трубы в кессоне по внутренней гильзе. Это уберегает гидроизоляцию. Если ваш кессон дешевый и гильзы под трубу нет (вырезано отверстие в полу), то трубу обваривают как получится.

После всего этого, обсадную трубу обрезают на нужную высоту и ставят оголовок. Затем уже делают разводку на все потребители.

Достоинства и недостатки применения устройства

Скважина без кессонного устройства, оснащенная с использованием адаптера, имеет ряд неоспоримых достоинств. Среди основных достоинств такого типа обустройства стоит выделить:

Экономия расходов. Стоимость устройства многократно ниже цены кессонного оборудования. Да и затраты на его установку и подключение минимальны.
Простота монтажа и обслуживания. Установка приспособления не предполагает сложных в исполнении этапов работ с применением того же сварочного оборудования. Выполнить ее может даже мастер, владеющий лишь базовыми навыками ремонтных работ.
Универсальность применения. Устройство применяется для врезки водопровода во все типы обсадных труб. Благодаря тому, что звенья устройства плотно примыкают друг к другу, достигается максимальная герметичность конструкции.

Компактные габариты адаптера позволяют его устанавливать на стенки скважины так, что оно становится практически незаметным для посторонних. А это особо актуально при условии, что кражи – не столь уж редкое явление.

Адаптер позволяет полностью скрыть точку подключения гидротехнического сооружения к водопроводу под слоем почвы, не оставив ни малейшего намека на его присутствие

Правда источник, оснащенный адаптером, имеет и ряд недостатков. К числу таковых стоит отнести:

Сложность проведения ремонта. Для выполнения ремонтных операций или профилактического осмотра придется сначала откопать место подключения адаптера, что не всегда представляется возможным.
Ограничения по мощности. Хоть производители и заявляют о способности устройства выдерживать большие перепады давления, но при обустройстве скважины с использованием адаптера все же не стоит выбирать насосные агрегаты с большой производительностью.

В сравнении с обустройством приямка установка адаптера проигрывает в том, что гидробак, краны и систему автоматики придется обязательно выносить в отдельно помещение.

Кроме того при неправильном подсоединении элементов в процессе эксплуатации гидротехнического сооружения довольно проблематично контролировать обратное истечение в ствол выработки грунтовых вод. А разгерметизация элементов может возникнуть даже, если стыковочные элементы конструкции выполнены из неодинаковых металлов, которые имеют разный износ старения и по-разному реагируют на воздействие температуры и влаги.

Подбор и установка водоснабжающего оборудования

При устройстве индивидуального водоснабжения используются обязательно следующие технические средства:

Насос погружного типа или поверхностного размещения.
Автоматика, которая предохраняет насосный агрегат от перегрузок и управляет его работой.
Гидроаккумулятор в закрытом исполнении или открытого типа. Первая разновидность устройства – это бак с мембраной. Его использование позволяет обеспечить стабильное давление в инженерной сети.

Тип и способ размещения технических устройств влияет на характер обустройства водоисточника. Монтаж бака с открытой конструкцией проводится в самом высоком месте водопровода. Его устанавливают в чердачном помещении или под потолком последнего уровня дома. Современное оборудование скважины, к которому относится мембранный гидроаккумулятор, монтируется в любом удобном месте.

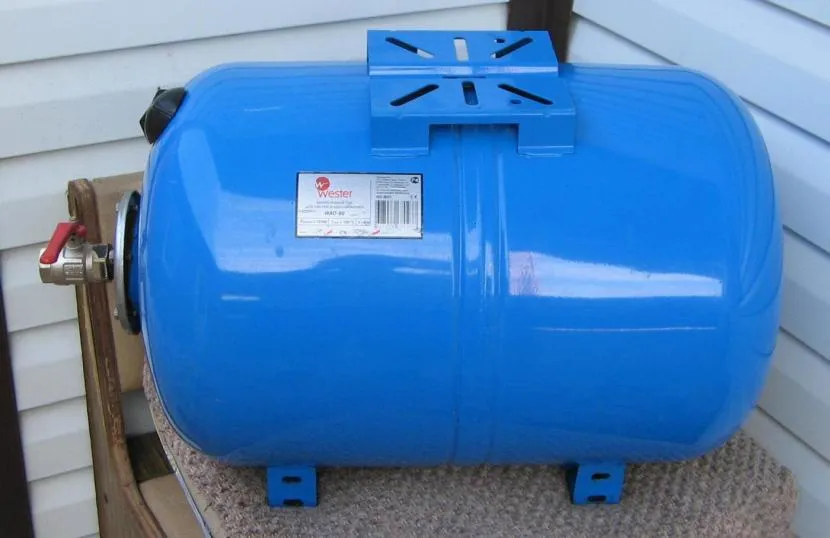

Гидроаккумулятор закрытого типа Источник 3agorod.ru

Насос поверхностного размещения для водоисточника небольшой глубины

Насосные агрегаты поверхностного размещения легче устанавливаются, проще обслуживаются и стоят дешевле по сравнению с погружными устройствами. Производители выпускают установки 3 в 1. В состав оборудования входит насос, автоматика и бак с мембраной объёмом от 20 до 60 л. Устройства, объединённые в одну установку – выгодный и рациональный вариант. Такое оборудование называется насосной станцией. Для её монтажа требуется меньше места, чем при установке отдельных устройств.

От поверхностного насоса отходят два шланга. Один из них – это всасывающая трубка. Она опускается в водоисточник. Применение насоса поверхностного размещения упрощает обслуживание устройства и обустройство скважины для воды в частном доме. Тем более к оборудованию подключается шланг маленького диаметра. Это позволяет оснащать поверхностными насосами абиссинские колодезные конструкции, куда не входят погружные устройства.

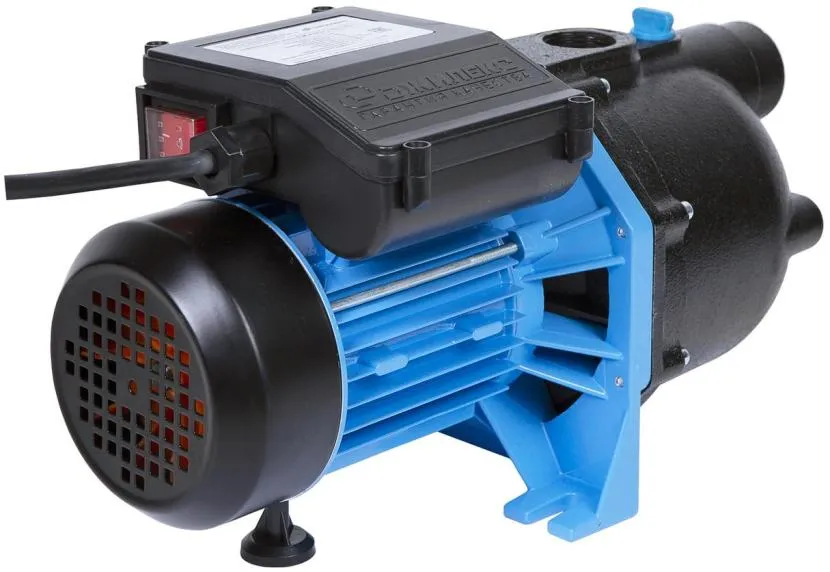

Поверхностный насосный агрегат Источник ozone.ru

У станции или отдельного насоса на поверхности один недостаток – оборудование не рассчитано на подъем водной среды из скважин с большой глубиной. Подавляющая часть выпускаемых моделей имеет предел 10 м. Поэтому водоснабжающие насосные станции и отдельные агрегаты поверхностного размещения обычно устанавливаются рядом с устьем подземного водоисточника. Для монтажа в жилой постройке необходимо более мощное оборудование, способное преодолеть сопротивление трубопровода от источника до строения.

Насос погружного типа для глубокого водоисточника

Если скважина имеет глубину более 10 м, тогда воду поднимают при использовании погружного насосного агрегата. При подборе такого вида оборудования учитывается его высота в обсаде. Правильно определить значение могут только специалисты. Если допустить ошибку, в постройке напор воды будет слабым или полностью отсутствовать.

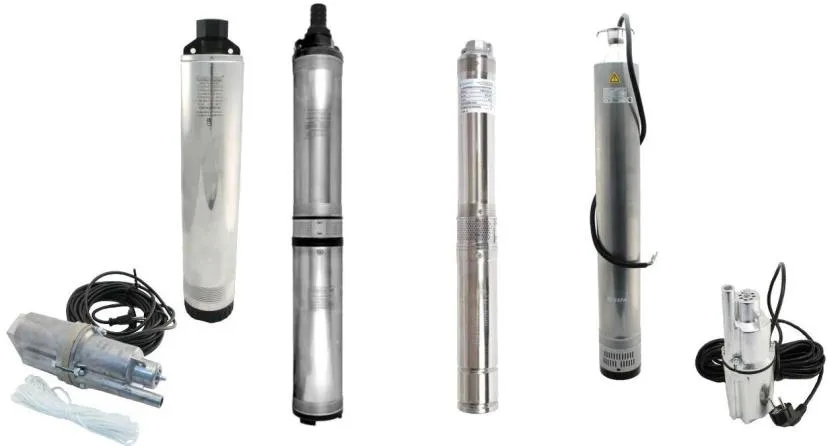

Погружные насосные устройства Источник variant-a.ru

Монтаж глубинного насосного агрегата начинается с подключения шланга для подачи водной среды. У современных моделей этот процесс максимально упрощён. Само устройство в скважинной шахте удерживается тросом.

Когда подбирается оборудование скважины на даче после бурения, лучше вместе с глубинным агрегатом монтировать гидроаккумулятор закрытой конструкции. При необходимости он может быть размещён вместе с автоматикой на существенном удалении от водоисточника. Идеальным вариантом для монтажа мембранного бака является специальная комната в жилой постройке. Она может находиться на первом этаже. Её также часто обустраивают в подвале.

Чем утеплить скважину с водой

Источник забора воды ассоциируется с постоянной сыростью. По этой причине и материалы выбирают влагостойкие для утепления. Они не должны утрачивать свои теплоизоляционные свойства от воздействия экстремальных температур.

Исключением являются южные регионы. Зима здесь короткая, а температура на улице редко опускается ниже — 15 оС. Временно оголовок скважины можно засыпать природным материалом: опилками, соломой, сосновой хвоей. Если обсадная труба выходит выше уровня грунта, а возле нее установлено насосное оборудование, весь узел прячут под деревянным ящиком, укрытым сверху не промокающим материалом.

Совет! Неплохим утеплителем для обсыпки с наружной стороны стенок кессона считается керамзит.

Для утепления трубопровода оптимально применять скорлупу или рукав из вспененного полиэтилена

Для холодных регионов к выбору теплоизоляции подходят ответственно. Для трубопровода оптимально использовать специальную скорлупу. Фасонные изделия выполнены из пенопласта, пенополиуретана и других материалов. Из вспененного полиэтилена выпускают эластичные рукава, которые тоже легко надевать на трубопровод.

Кессон изнутри и снаружи утепляют пенопластом, но лучше всего подходит Пеноплэкс. Для внутреннего утепления еще подойдет рулонный вспененный полиэтилен с фольгированным покрытием. Все виды минеральных ват являются не лучшим выбором. Утеплитель при контакте с влагой утрачивает свои теплоизоляционные свойства. Минвату можно уложить только внутрь герметичного оголовка, укрыв обсадную трубу с трубопроводом.

Напыляемый пенополиуретан считается самым лучшим утеплителем на сегодняшний день

Самым стойким и качественным материалом является пенополиуретан. Утеплитель напыляют специальным оборудованием по стенкам кессона и трубопроводу. После застывания скважина надежно утеплена и дополнительно защищена гидроизоляцией, так как материал не пропускает влагу.

Греющий кабель дает возможность предотвратить замерзание, а также оттаять замерзшие участки системы водоснабжения

Одновременно с теплоизоляционным материалом применяют греющие кабели. Они бывают резистивные и саморегулирующиеся. Первый тип греет по методу обычной спирали. Второй тип способен менять температурный режим, подстраиваясь под температуру обогреваемого объекта.

Особенности скважинного адаптера

Это разъемное приспособление, позволяющее вывести водоподъемную трубу от погружного насоса насквозь через стенку обсадной колонны скважины. Благодаря адаптеру вывод водопровода выполняется ниже глубины, на которую промерзает грунт и при полной герметичности соединения.

Разъемных частей в конструкции скважинного адаптера две:

наружная часть. Перед ее монтажом к обсадной трубе требуется подготовить отверстие. Данный конструктивный элемент адаптера встраивается в отверстие через резиновые уплотнители, для его фиксации снаружи обсадной трубы используется накидная гайка;
внутренняя часть. Она крепится к оголовку трубы ПНД, подсоединенной к погружному насосу перед его вводом в обсад скважины. Внутренняя часть опускается вместе с присоединенными к ней трубами ПНД и насосом в обсад, подводится к наружной части (ответной) и соединяется с ней клиновым соединением «ласточкин хвост».

Для спуска в скважину к внутреннему элементу адаптера привинчивается специальная штанга, удерживающая насос и водоподъемную колонну труб в процессе их ввода в обсадную трубу. Накручивание штанги выполняется в несквозное отверстие с резьбой, имеющееся в верхней части съемного элемента скважинного адаптера.

Слив воды из водопроводной системы выполняется просто – к съемной части адаптера прикручивается штанга с боковыми ручками, приподнимается немного вверх и частично размыкает соединение с ответной частью, отчего вода из домового водопровода самотеком идет в скважину. Главное перед этим отключить насос и открыть водопроводные краны в доме для понижения давления в водопроводе.

Впрочем, имеется более простой способ слива воды – встраивание в водоподъемные трубы, идущие от насоса к адаптеру, специального сливного клапана. Он монтируется под внутренним адаптерным элементом при помощи латунного тройника или прижимной седелки. Главное правило монтажа – сливной клапан должен быть ниже глубины промерзания грунта.

Недостатками скважинных адаптеров являются:

30 мм выступ ответной части адаптера внутрь сечения обсадной трубы. Необходимо выбирать диаметр погружного насоса с учетом этого препятствия;
только одна водопроводная труба на выходе из скважины. Т.е. напрямую вывести из оборудованной адаптером скважины два отдельных водопровода (к примеру, на полив и в дом) невозможно;
адаптерная разъемная конструкция годится для установки исключительно на стальных обсадных трубах. На трубах нПВХ тоже ставят, но при условии небольшой глубины скважины на свой страх и риск. Стенка пластиковой трубы недостаточно устойчива к динамическим нагрузкам (ПНД трубы), воздействующим на нее через адаптер при работе насоса. Может ослабнуть герметичность соединения в конструкции адаптера, либо лопнуть труба в зоне его монтажа;
сравнительно небольшой срок службы резиновых уплотнителей (прокладок, колец) – порядка 5 лет. Для стабильной герметичности разъемных соединений между частями скважинного адаптера требуется менять полный комплект уплотнителей раз в 4-5 лет.

Отметим, что для предотвращения потери герметичности у адаптерной конструкции под влиянием крутящего усилия от насоса, возникающего при каждом его запуске, понадобится специальный компенсатор стартового крутящего момента.

Советуют специалисты

Виталий Афанасьевич Левитин, сварщик-монтажник: Если выбор был сделан в пользу кессона из металла, то во время проведения сварочных работ нужно придерживаться правила: чем меньше сварных швов – тем лучше. Ведь каждый из этих швов может в дальнейшем послужить очагом коррозийного поражения. Особенно, если шов не обработать должным образом.

Дмитрий Петрович Горбачев, мастер-монтажник: для того, чтобы сделать крышку для бетонного кессона более прочной, можно усилить дополнительно конструкцию, пропустив по периметру арматуру с шагом 5 х 5. Также, при необходимости, к арматуре крышки прикрепляются трубы для обеспечения вентиляции внутри емкости и для введения шланга для полива.

Как самостоятельно без кессона обустроить скважину
