Тип подсветки direct led или edge led? выбираем лучшее

Типы «ЛЕД» подсветки

Уже много лет вместо традиционного громоздкого кинескопа у телевизоров используются совершенно новые варианты экранов. Сейчас это LED-матрицы, тонкие и аккуратные, которые подсвечиваются за счет большого числа диодных элементов. В старых LCD устройствах также была подсветка, но она работала за счет ламп флуоресцентного типа.

Однако LED подсветка имеет и свои разновидности. Это как раз Edge и Direct варианты, о которых мы и говорим в этом материале. Обе они организованы за счет наличия светодиодов, но отличаются тем, как расположены эти маленькие лампочки. Так, в Direct-подсветке они находятся позади матрицы телевизора, а во втором случае располагаются по периметру экрана.

Direct LED и Edge LED

Чем отличаются подсветки Edge-LED, Direct-LED? Главное отличие — в яркости матрицы ТВ в том или ином участке дисплея во время работы в разных режимах демонстрации картинки.

Светодиодная подсветка Direct-LED

Сначала познакомимся с подсветкой типа Direct-LED. Сейчас это самый распространенный вариант, имеющий именно равномерную подсветку экрана. То есть в ТВ с таким типом подсветки все маленькие светодиоды-лампочки находятся не по периметру экрана, а позади всей его площади. То есть световой поток распределяется равномерно по всей площади экрана.

Direct-LED

Одна из главных особенностей таких устройств — отсутствие «протечки» света по краям моделей телевизоров. Также в таких устройствах намного качественнее функция локального затемнения. Но предполагается, что у моделей есть всего несколько зон такого затемнения. То есть может появиться эффект «гало» на экране вокруг некоторых ярких точек на темном фоне. Хорошая технология затемнения достаточно сложна и может быть установлена далеко не во всех моделях с Direct-LED

Именно по перечисленным выше причинам Директ ЛЕД используется несколько реже, чем ТВ с боковой подсветкой Edge. Интересно, что из-за необходимости монтажа большого числа диодов производителям приходится делать и более толстые корпуса у устройства.

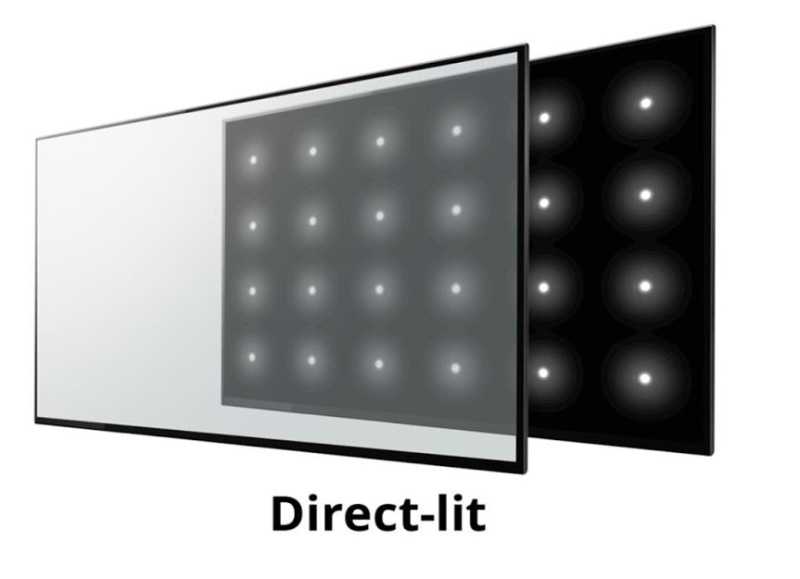

Как располагаются диоды в Direct-LED

Плюсы Direct LED:

хорошая контрастность;
недорогая стоимость;
высокая ремонтопригодность;
равномерная подсветка;
нет засветов экрана по краям;
повышенная яркость.

Минусы:

толстая матрица и увеличенная толщина корпуса;
повышенное потребление энергии из-за большого числа диодов;
у некоторых моделей затемнение экрана плохо реализовано.

Edge-LED — боковая подсветка

Второй тип подсветки — это Edge-LED или боковая вариация. Здесь светодиоды, подсвечивающие матрицу, находятся по периметру экрана за ним, позади панели ЖК. Причем лампочки могут быть даже не по всему периметру, а лишь с двух сторон (у совсем дешевых моделей). Конечно, лучшим вариантом среди ТВ с Edge-LED будет тот, в котором подсветка идет по периметру.

Edge-LED

Это самый дешевый вариант подсветки ТВ, простой в исполнении и потому чаще встречается у недорогих устройств. Сейчас появились вариации с технологией локального затемнения. Естественно, затемнение и освещение частей экрана не так хорошо реализовано, как в ТВ с Директ ЛЕД. Хотя, конечно, световой фон в любом случае будет равномерным.

Есть разные типы подсветки этого типа. Отличаются они друг от друга именно местом расположения диодов.

Таблица. Типы подсветки Edge-LED.

Тип	Описание
Диоды снизу	Понятно, что в этом случае диодная лента подсветки находится в нижней части экрана. Обычно используется очень малое число лампочек. Локальное затемнение реализовано далеко не идеально. Присмотревшись, во время работы этой функции можно увидеть тусклые «колонки» на экране, тянущиеся сверху вниз.
Сверху и снизу	В этом случае лампочки находятся и вверху, и внизу матрицы. В этом случае затемнение реализовано намного качественнее, а значит, засветов будет меньше.
Справа и слева	Аналог случая, когда лампочки находятся вверху и внизу, но только в этом варианте они располагаются справа и слева. То есть засвет, если он будет виден, будет вытянуть горизонтально.
All sides	Это самый лучший вариант Edge-подсветки, так как он предполагает наличие диодов по всему периметру матрицы. В нем больше лампочек, и затемнение работает еще лучше, чем в случае освещения экрана с двух сторон. Сейчас этот вариант используется редко, так как световые каналы даже в простых вариантах стали лучше, и число лампочек смело можно уменьшать.

Тип диодов в телевизорах с боковой подсветкой

Плюсы технологии Edge:

хороший контраст;
тонкая матрица;
тонкий корпус ТВ;
яркий экран.

Минусы:

неравномерная подсветка;
могут быть засветы по краям экрана, четко видимые кем угодно. Но они наблюдаются далеко не у каждой модели.

Составные светодиоды

Подсветку экрана создают стандартные светодиодные компоненты с соответствующими значениями силы тока, напряжения и мощности. От последнего параметра зависит световой поток, который формируется определенной моделью светодиодных элементов, и эффективность системы.

Direct подсвечивание имеет отличия от классического RGB. Трехцветные светодиоды должны были сделать цветовой охват лучше, но это не получилось, так как цвета могло не хватать. Поэтому инженеры разработали другие светоизлучающие диоды для получения необходимого результата. Сейчас в технологии используются квантовые точки или диоды GB-R и RB-G LED. Отличаются они тем, что в первом случае синий и зеленый светодиод объединяются в один и покрываются красным люминофором, а во втором случае объединяются красный и синий и покрываются зеленым люминофором.

В подсветке Edge led используются небольшие белые светоизлучающие диоды. Каждый из компонентов отвечает за подсветку определенной части экрана.

Светодиодные подстветки Direct LED и Edge LED: что это такое и что лучше

Матрица жидкокристаллического дисплея нуждается в подсветке, если ЖК не созданы с применением органических молекул – OLED, которые сами излучают фотоны света. В зависимости от её типа и качества реализации зависит чистота и реалистичность картинки, наличие засветов и затененных областей на экране телевизора либо монитора. Рассмотрим, какие типы подсветок ныне используются в телевизорах с LED дисплеем.

Преимущества и недостатки LED телевизоров

Сразу разберёмся, что такое LED (ЛЕД) подсветка у телевизора. Матрица такого дисплея состоит из особого вещества – жидких кристаллов. Их молекулы обладают свойствами жидкости (текучесть), но имеют упорядоченную структуру – кристаллическую решетку.

ЖК находятся между электродами, изменение напряжения на которых управляет положением молекул кристаллов. В зависимости от него, ЖК пропускают свет с определённой длиной волны (цвет) либо нет. Причем предварительно эти электромагнитные волны проходят сквозь поляризационные фильтры: один пропускает только ориентированные в горизонтальной плоскости лучи, второй – в вертикальной. И так для каждого пикселя на экране.

С точки зрения потребителей, устройства со светодиодным типом подсвечивания отличаются от тех, где источником света являлись лампы, следующими критериями:

гораздо лучше передаются самые темные и светлые оттенки – высокая контрастность;
повысилась цветопередача;
меньший расход электрической энергии;
уменьшены габариты и масса телевизоров – некоторые модели имеют толщину около 1 дюйма;
быстрее устают глаза из-за воздействия коротковолнового излучения сине-фиолетовых тонов;
преобладание холодных (синеватых) оттенков – «синеватость» картинки;
сниженное время послесвечения пикселя позволило избавиться от размытости изображения;
экологичность – при производстве матрицы не используется ртуть.

Edge LED

Подсветка Edge LED в жидкокристаллических телевизорах наиболее используемая и дешевая технология их производства. Предполагает установку светодиодов – полупроводниковых элементов, которые излучают фотоны света при прохождении через них тока, – по периметру матрицы или по её торцам.

возможность делать тонкие панели, которые становятся всё популярнее, хотя практической пользы от них никакой, только эстетика;
повышенная яркость положительно сказывается на просмотре ТВ.

цена ТВ выше из-за дороговизны производства светоотражающей поверхности с матовым покрытием для равномерного распределения отраженного света по всей площади матрицы во избежание появления световых пятен;
засветы ближе к краям экрана – картинка в центре будет немного темнее, особенно это заметно на темных кадрах

Во многих моделях применяется лента с локальным затемнением, позволяющая минимизировать перепады яркости по всей площади картинки.

Direct LED

Второй тип подсветки отличается от первого геометрией расположения полупроводниковых элементов, излучающих видимый свет с заданными параметрами, и их числом. А эти показатели сильно влияют на технические характеристики матрицы.

высокий уровень контраста в темных и светлых сценах;
хороший запас яркости позволяет с комфортом смотреть ТВ в яркий день;
повышенная ремонтопригодность панелей;
равномерное распределение света по всей матрице исключает появление засветов;
ввиду прямого характера излучения снижается энергопотребление.

высокая задержка вывода картинки;
нельзя сделать сверхтонкий корпус.

Аббревиатура от full-array local dimming, что означает полноматричная прямая подсветка. Это та же Direct LED (что это такое, рассмотрели выше), но в новом, выгодном для производителей телевизоров и маркетологов свете.

Количество локальных зон может составлять от нескольких десятков до 320 штук и более. В некоторых флагманских моделях поддерживается отключение отдельных светоизлучающих элементов для максимального улучшения качества картинки. Используется только в дорогих ТВ-приёмниках с 4K разрешением.

Какая подсветка в телевизорах лучше зависит от предпочтений и толщин кошелька потребителя. Если не нужна тонкая панель с засветами (обязательно нужно оценить изображение в магазине), следует выбирать Direct LED. При покупке дорогого 4K телевизора, если денег не жалко, можно обзавестись флагманской моделью с FALD подсвечиванием.

Как устроена подсветка Edge LED

Edge LED устроена несколько проще. Панель пикселей, создающих изображение, находится на светоотражающей белой или серебристой подложке, а панель светодиодов располагается по её бокам. Благодаря этому можно значительно уменьшить толщину самого телевизора или дисплея.

Главный недостаток боковой подсветки заключается в неравномерном распределении яркости и появлении «засветов». Их можно разглядеть как светлом, так и на тёмном фоне. Засветы «собираются» у краёв и углов экрана – там, где располагаются непосредственно светодиоды.

Так, на тёмных сценах «картинка» в углу телеэкрана будет казаться тёмно-серой. А на светлых насыщенность у краёв будет намного выше, чем в центре.

Достоинства

Малая толщина матрицы – и, как следствие, самого ТВ;
Малый input lag, который может быть менее 10 мс;
Достаточно высокие уровни яркости и контрастности (особенно статической).

Недостатки

Неравномерное распределение яркости у некоторых моделей;
Появление заметных «засветов» у краёв и углов экрана у некоторых устройств.

Несмотря на возможные «засветы», минимальный input lag – это практически «киллер-фича» для игровых мониторов. Это особенно понравится геймерам, которые в динамичных соревнованиях будут видеть каждый объект на карте.

Кроме того, ТВ с боковым расположением LED-элементов действительно сверхтонкие. В 2017-2018 годах было представлено несколько моделей домашних ТВ толщиной около 5 см и менее, в том числе и с отдельно вынесенным вычислительным блоком. И эти ТВ, которые тоньше картины, оснащаются именно такой матрицей.

Технология подсветки Edge LED – компактное и стильное решение

Первым вариантом в нашем случае будет необычная и, в определённой степени, экспериментальная Edge LED-подсветка. Несмотря на то, что она имеет ряд существенных недостатков, её использование в современных экранах часто бывает оправданным.

Конструктивные особенности Edge LED

Чтобы полноценно понять, что это такое Edge LED- подсветка, нам, в первую очередь, понадобится перевести на русский язык первое слово из названия. Для тех, кто не хочет смотреть в англо-русский словарь, подскажем, что термин «Edge» означает «Угол». Отсюда следует и главная отличительная черта технологии: такая подсветка располагается на боковых гранях (чаще всего, правый и левый край) внутренней поверхности дисплея.

Угловое расположение ламп нашло широкое применение и в быту, например, в зеркалах или витринах магазинов

В конечном итоге, это приводит к уменьшению толщины монитора или телевизора, а также меньшей нагрузке для зрения. Но есть и очень крупная «ложка дёгтя» – при неправильном распределении количества ламп по сторонам экрана и мощности их свечения, на картинке будут заметны локальные затемнения либо, наоборот, слишком яркие фрагменты.

Чем меньше толщина вашего телевизора или монитора, тем больше шансов, что в нём установлена Edge LED

Преимущества и недостатки

Как и у любого научного изобретения, у героинь нашего обзора есть сильные и слабые стороны. Частично мы описали выгоды и недоработки Edge LED в предыдущем пункте, но сейчас давайте соберём все «за» и «против» вместе для более полной картины.

«Плюсы»	«Минусы»
Более компактные габариты матрицы и корпуса LCD-устройства за счёт выгодного расположения элементов.	Повышенное энергопотребление, связанное с необходимостью освещать большую площадь малым числом LED-ламп.
Высокие показатели яркости и удобства для просмотра информации.	Высокий риск появления локальных затемнений при неправильных расчётах производителей.

Неравномерное распределение света не только портит внешний вид, но и мешает насладиться фильмами или видеоиграми

Подключение более 5 метров.

Если вам нужно подключить более 5м умной ленты, то для ее
равномерного свечения нельзя просто наращивать подсвету последовательно. Речь
здесь идет в первую очередь про питание!

Когда количество пикселей на контроллере позволяет
подключить большую длину, вы без проблем стыкуете коннекторы DI и DO между
собой. Но вот питание (5В или 12В), все равно придется тянуть отдельно
(параллельно).

Есть контроллеры с дополнительными проводами под “лишнее”
питание на такой случай.

Ошибка №6
Нельзя подключать несколько кусков ленты последовательно и при этом подавать на них изначально большее напряжение.

Например, взять три куска ws2812b (5м+5м+5м)
и подать на них в самом начале ленты 15 вольт, рассчитывая при этом на
последовательное падение напряжения.

В этом случае придется ставить на каждый отрезок по
своему контроллеру, да еще каким-то образом гарантировать одинаковое
потребление отрезков.

Ошибка №7
Лента вместо белого светится с оттенком желтоватого или красного цвета.

Скорее всего дело здесь в неправильно подобранном сечение
проводов. Всегда берите минимум 1,5мм2.

Недостаток цвета – это первый признак просадки
напряжения. Уход в красноту объясняется тем, что для синего и зеленого цветов
на чипе 2812b требуется порядка 3,5В, а вот для
красного достаточно и 2В.

Поэтому, когда напряжение на светодиодах падает,
выключаются зеленые и синие кристаллы, а красный горит до последнего.

Direct LED или Edge LED, какой тип подсветки лучше?

Принцип работы LCD и LED телевизоров отличается способом подсветки цветной жидкокристаллической матрицы, которая пришла на смену кинескопу традиционного телевизора. В устаревших LCD телевизионных приемниках подсветка выполнялась с помощью флуоресцентных ламп, на смену которым пришли модели со светодиодным способом формирования светового фона. Тип подсветки Edge LED и Direct LED связан с технологией размещения светодиодов: в моделях Direct LED светодиодные блоки расположены на задней поверхности ЖК матрицы, а название Edge LED выбрано для торцевого или бокового размещения светодиодных источников света.

Подсветка Direct LED

Принцип работы телевизионного приемника с ЖК экраном и технологией Direct LED заключается в установке светодиодов прямо за задней поверхностью ЖК матрицы. Такая технология обеспечивает равномерное распределение светового потока и его однородность по всей поверхности экрана. Для увеличения равномерности между ЖК экраном и светодиодами расположен рассеиватель света. Количество и форму расположения светодиодов выбирает производитель телевизоров, но общим свойством заднего типа подсветки выступает увеличенная толщина корпуса, что определяется дополнительным местом для расположения светодиодного блока.

Подсветка Edge LED

Технология подсветки Edge LED основана на торцевом расположении светодиодного блока — чаще всего на левой и правой стороне телевизора. Планка со светодиодами этого типа подсветки закрепляется на боковых поверхностях матового рассеивателя, что обеспечивает равномерность светового фона. Торцевое расположение светодиодов в моделях с технологией Edge LED снижает общую толщину корпуса телевизора, но предъявляет повышенные требования к механической точности расположения светодиодных блоков. В случае нарушения точности на экране телевизора возникают так называемые засветы — неравномерности свечения в виде световых пятен.

Плюсы и минус каждого вида

Особенности, преимущества и недостатки технологий Edge LED или Direct LED напрямую связаны с конструкцией телевизора и особенностями формирования светового поля для ЖК матрицы телевизора.

К преимуществам типа подсветки Direct LED относятся несколько основных факторов:

равномерное световое поле для всей площади жидкокристаллической матрицы, которое определяется распределенным характером расположения светодиодов;
равномерность свечения предполагает полное отсутствие засветов;
расположение светодиодных блоков на задней поверхности корпуса телевизора повышает его ремонтопригодность; прямой характер излучения светодиодов определяет меньшее потребление энергии, чем у вариантов с торцевым расположением источников света.

Из недостатков телевизоров с технологией Direct LED необходимо отметить увеличенную толщину корпуса телевизионного приемника и меньшую яркость, чем у моделей с Edge LED.

Из плюсов телевизоров с типом подсветки Edge LED стоит отметить следующие факторы:

общий световой поток светодиодного блока определяет повышенную яркость жидкокристаллической матрицы, что положительно сказывается на зрительном восприятии;
боковая установка светодиодов подсветки формирует более тонкую матрицу экрана и корпуса телевизора (стандартной величиной снижения толщины принято считать 200 мм).

Из минусов тонких телевизионных приемников с технологией бокового расположения светодиодов стоит отметить высокую вероятность появления засветов и более высокое потребление энергии, по сравнению с Direct LED.

Что лучше выбрать

Выбор в пользу конкретной модели предполагает учет ряда факторов, которые определяют персональные предпочтения будущего владельца и условия эксплуатации телевизионного приемника:

Тонкий корпус телевизоров с боковым расположением светодиодов хорошо смотрится на ровных стенах.
При эксплуатации телевизора с подвесным или наклонным расположением экрана, лучше выбирать приемники Direct LED, так как со временем в таком положении появляется вероятность деформации рассеивателя света жидкокристаллической матрицы.
При выборе способа подсветки стоит помнить, что при всех остальных равных условиях, телевизионные приемники с технологией Edge LED обладают более высокой яркостью, чем их конкуренты с задним расположением светодиодов.

При выборе телевизора с тем или иным способом подсветки ЖК матрицы следует помнить одно простое, но определяющее правило — недобросовестный производитель может нивелировать все достоинства любой технологии.

Характеристики

Основные характеристики SMD 2835 изображены на фото ниже в виде таблицы. Из нее видно, что индекс 2835 означает габариты 2,8 мм., на 3,5 мм.

Мощность в сравнении с «конкурентами » существенно выше, что также видно из таблицы характеристик.

Угол излучения у LED SMD 2835 хороший – 120 градусов, он обеспечивает хорошее рассеивание света, т.к. в крайней зоне уровень яркости достигает 50% и более.

Выпускаемые светодиоды SMD 2835 имеют разную мощность: 0,2, 0,5, 1 Вт. Стоит отметить, что чем выше мощность, тем больше он излучает тепла. Без охлаждения это приведёт к перегреву кристалла LED и его быстрой деградации (уменьшению яркости свечения) или полному выходу из строя.

Также имеет место быть и тот фактор, что номинальный ток – это рабочий ток при температурах порядка 30оС, при росте температуры ток должен снижаться, иначе неизбежен лавинообразный процесс роста тока и температуры, что в конечном итоге приведёт к выходу из строя светоизлучающего диода.

Рекомендуется применять на 1 Вт мощности светодиода, алюминиевый радиатор площадью 20-40 кв. см. При расчетах следует учесть температуру окружающей среды, чем выше температура эксплуатации, тем больше делаем площадь радиатора. Щадящий режим работы – ниже номинального тока, также продлит срок службы светодиода SMD 2835.

Коэффициент цветопередачи у LED SMD 2835 должен составлять не менее 75%. Эта величина отвечает за правильность восприятия цветов, человеком, освещенных предметов, данным светодиодом.

Как все подключить

В коробке с устройством вы найдете: понятную инструкцию на английском с картинками, выбранный при заказе моток RGB-диодной ленты, сам блок управления подсветкой, внешний блок питания и кабели для подключения.

1. Для начала наклейте ленту на задней крышке телевизора максимально близко к краю по всему периметру.

Особое внимание уделите углам, можно разрезать ленту и спаять ее на стыках или просто аккуратно согнуть

3. После этого подключите ленту к блоку питания согласно схеме.

4. Логический кабель подключите к блоку управления.

5. Подключите блок управления в свободный USB-порт на вашей приставке.

6. Устанавливаем приложение Ambient light Application for Android из Google Play. Утилита платная, стоит 199 руб.

7. Запускаем приложение и сразу же можем проверить работу ленты, включив режим свечения одним цветом или случайный эффект.

8. После этого переходим в параметры приложения, параллельно считаем количество диодов в вертикальных и горизонтальных секциях нашей подсветки.

9. Настраиваем соответствующие параметры в настройках: задаем количество диодов по вертикали и горизонтали, направление ленты (по часовой стрелке или против),

10. Настройка LEDs Bottom Gap позволяет задать неактивную область под стойкой телевизора, а параметр First LED Offset позволяет выбрать место первого диода при разных вариантах поклейки ленты.

11. Ниже можно настроить частоту обновления экрана, область захвата цвета и качество воспроизводимых эффектов (частоту смены цвета ленты).

После внесения всех параметров можете проверить корректность работы подсветки в режиме Screen Capture Mode.

▣ Для корректной работы подсветки в разных приложениях рекомендуем использовать сторонний плеер – Vimu Media Player. В его настройках необходимо активировать пункт Выводить видео в текстуру.

▣ Для работы при просмотре IPTV используйте OTTPlayer с включенной опцией Decoder медиаплеер.

▣ Просмотр YouTube с фоновой подсветкой возможен через приложение Smart YouTube TV.

В играх фишка будет работать без дополнительных настроек и танцев с бубном.

Полнодиапазонное локальное затемнение

FALD или Full-Array Local Dimming — это дорогостоящая технология подсветки премиум-класса, используемая в высококачественных телевизорах и мониторах ПК. Это особенно полезно при отображении HDR-контента, о чем мы поговорим позже в этой статье. FALD — это высокотехнологичная технология локального затемнения задней подсветки, которая может значительно улучшить качество изображения на традиционных светодиодных дисплеях без использования OLED-панели.

Локальное затемнение полного массива — Изображение: DisplayNinja

Монитор, использующий технологию локального затемнения полного массива, имеет подсветку, разбитую на разные зоны. Каждая зона может одновременно выводить разный уровень яркости для получения результирующего изображения. Мониторы FALD обычно имеют 384, 512 или 1152 зоны. Можно с уверенностью предположить, что чем больше у дисплея зон затемнения, тем лучше будет изображение на выходе. Следовательно, дисплеи с большим количеством зон затемнения намного дороже, чем их скромно оборудованные аналоги.

Наличие различных уровней яркости в одном изображении влияет на уровни контрастности монитора, что является одним из наиболее важных факторов качества изображения. Как правило, чем выше уровень контрастности, тем лучше изображение выглядит до определенного предела. Высокий контраст также играет ключевую роль в том, чтобы контент HDR или High Dynamic Range выглядел лучше, чем контент SDR. Подсветка FALD также является частью некоторых из лучших HDR-мониторов в области настольных компьютеров.

Более того, FALD также особенно важен для мониторов или телевизоров, которые могут стать особенно яркими. Увеличение яркости также увеличивает уровень черного, что впоследствии снижает контрастность панели. Повышение яркости при одновременном контроле уровня черного — конечная цель для мониторов и телевизоров, оснащенных FALD.

Некоторые другие формы затемнения также объясняются следующим образом.

Глобальное затемнение с прямым освещением

Стандартный светодиодный ЖК-дисплей с технологией глобального затемнения также имеет сетку светодиодов на задней стороне экрана. Однако, в отличие от панелей с локальным затемнением Full-Array, эти панели с глобальным затемнением не имеют светодиодов, которые можно регулировать индивидуально. Вместо этого весь экран становится ярче или темнее в зависимости от изображения, отображаемого на экране.

Глобальное затемнение — Изображение: DisplayNinja

Глобальное затемнение — полная противоположность локальному затемнению. Глобальное затемнение означает, что черные оттенки на дисплее не будут очень глубокими и что в конечном отображаемом изображении будет незначительный уровень контрастности и яркости. С другой стороны, панели с технологией глобального затемнения намного дешевле, чем их аналоги с локальным затемнением, однако окончательное изображение далеко не так хорошо.

Локальное затемнение Edge-Lit

Как упоминалось ранее, светодиоды дисплеев с боковой подсветкой расположены по краям подсветки, обращенной к центру экрана. Это ставит их в невыгодное положение по сравнению с дисплеями с подсветкой. Однако они также значительно дешевле в производстве, поэтому многие производители предпочитают идти на этот компромисс, чтобы сократить расходы.

Локальное затемнение Edge-Lit — Изображение: DisplayNinja

Наиболее существенными недостатками дисплеев с боковой подсветкой являются отсутствие однородности и невысокие уровни черного в темных сценах. В темноте изображение кажется более ярким по краям экрана и менее ярким в центре. Дисплеи с боковой подсветкой и локальным затемнением могут частично решить эту проблему.

В сравнительно темных сценах светодиодные зоны будут немного затемнены, что приведет к более глубокому черному цвету, чем у стандартных дисплеев с задней и боковой подсветкой. Однако это также создает дополнительные проблемы, такие как помутнение и цветение движущихся объектов. Все зависит от того, насколько хорошо реализовано локальное затемнение.

Слишком слабо реализованное локальное затемнение практически не улучшает коэффициент контрастности, в то время как более агрессивное локальное затемнение дает более заметные эффекты цветения и затемнения. Может быть несколько доступных опций для регулировки интенсивности локального затемнения, а некоторые дисплеи даже позволяют пользователю полностью отключить его.

Преимущества и недостатки LED телевизоров

Светодиодная подсветка – источник света, благодаря которому на дисплее появляется изображение.

В зависимости от способа её монтажа в производстве ТВ-приёмников и используются преимущественно две технологии: Direct LED и Edge LED. Рассмотрим, какая подсветка лучше в телевизорах и в каких случаях.

гораздо лучше передаются самые темные и светлые оттенки – высокая контрастность;
повысилась цветопередача;
меньший расход электрической энергии;
уменьшены габариты и масса телевизоров – некоторые модели имеют толщину около 1 дюйма;
быстрее устают глаза из-за воздействия коротковолнового излучения сине-фиолетовых тонов;
преобладание холодных (синеватых) оттенков – «синеватость» картинки;
сниженное время послесвечения пикселя позволило избавиться от размытости изображения;
экологичность – при производстве матрицы не используется ртуть.

OLED телевизоры: яркость и красочность на высоте

Телевизоры с OLED-экранами уже добрались до магазинов, а разработчики поспешили для вас выпустить новые модели с вогнутыми дисплеями. Компания LG еще в прошлом году планировала вывести на рынок OLED-телевизор с диагональю экрана 55 дюймов, однако в продаже он появился только этим летом. В России модель 55EM9600 и ее усовершенствованный аналог 55EM9700 обойдутся покупателю в 500 000 рублей. Помимо этого устройство продается в Европе, США и некоторых других странах.

Преимущества OLED телевизоров: это не тип подсветки, а иная технология

точная передача цвета
больший запас яркости относительно других технологий
высокая контрастность по сравнению с ЖК-моделями (другая технология формирования изображения).
отсутствие ЖК-матрицы и светодиодной подсветки — их место заняла матрица, изготовленная из светоизлучающих органических диодов.

Компании Samsung и LG независимо друг от друга разработали OLED-телевизоры с вогнутыми экранами (Curved OLED). Подобная конструкция призвана минимизировать искажения по краям изображения и повысить детализацию. Новинки пока доступны в ограниченных количествах в Южной Корее, США и некоторых европейских странах. 55-дюймовая модель Samsung KN55S9C оценена производителем в $9000 (300 000 рублей).

Особый интерес также вызывает технология Multi-View, реализованная во многих моделях OLED-телевизоров как с плоским, так и вогнутым экранами. Ввиду исключительно малого времени отклика подобные устройства позволяют одновременно демонстрировать две или четыре программы в формате высокой четкости (Full HD) либо два различных фильма в формате 3D. Для разделения изображения используются очки затворного типа. Каждый зритель с помощью расположенных на очках элементов управления может выбрать индивидуальную программу для просмотра. При этом благодаря встроенным наушникам обеспечивается воспроизведение соответствующей фильму звуковой дорожки.

FALD — полноматричная прямая подсветка

Полноматричная прямая подсветка с локальным затемнением или полноматричное локальное затемнение, как её чаще называют, является абсолютной звездой среди типов подсветки 4K LCD / LED телевизоров. Как мы уже говорили выше, FALD подсветка использует ту же основную стратегию, что и светодиоды, расположенные прямо за ЖК-панелью, но версия с полным массивом – это прямая подсветка FALD после допинга, и она обычно присутствует лишь в самых лучших флагманских моделях 4K ТВ всех основных брендов.

С подсветкой полного массива, когда позади ЖК-панели находятся сотни или даже тысячи светодиодов, точное локальное затемнение практически гарантировано

Важно то, что все эти полчища светодиодов обычно разделены на многочисленные локальные зоны затемнения, в которых эти небольшие группы отдельных светодиодов включаются или отключаются по мере необходимости. На самом деле, самые лучшие 4K LCD/LED-телевизоры с полноматричным локальным затемнением (или FALD, как его ещё называют) могут активировать и деактивировать даже отдельные светодиоды для достижения наилучших уровней чёрного, контрастности, яркости и подсветки в целом

Дадим несколько примеров того, сколько локальных зон затемнения сегодня имеют лучшие телевизоры 4К премиум-класса: модели Reference Vizio с HDR имеют около 320 локальных зон на своих экранах, флагманский KS9800 от Samsung по заявлению производителя предлагает около 120 локальных зон, а телевизоры Sony 75XE9405 поставляются с 96 локальными зонами затемнения.

Каждая из этих зон состоит из группы светодиодов, которые могут включаются или отключаются одновременно по мере необходимости. В целом технология обеспечивает значительное улучшение по сравнению с локальным затемнением боковой или прямой подсветки, когда речь идёт о качестве и контрастности изображения.

Пойдя ещё дальше, Sony представила свои новые топовые ЖК-телевизоры Z-Series 2021 4K, которые, предположительно, позволяют каждому отдельному светодиоду активироваться или деактивироваться индивидуально и более концентрированно фокусировать луч света на ЖК-панели для более точного контроля подсветки. Это то, что мы увидим в ближайшие годы среди телевизоров 4К LCD/LED, потому что им уже почти удаётся (но пока не совсем) эффективно конкурировать с OLED. Подсветка Direct-LED2017-07-16T23:57:54+03:00 SemenВидеовидеоПочему-то неравномерность яркого белого мы замечаем гораздо хуже и приходится искать новых способов отображения картинки. Если бы не проблема равномерности чёрного цвета на экране телевизора 4К, всем вполне бы хватило боковой подсветки Edge LED (Edge-lit), что значительно сэкономило бы средства в семейном бюджете. Светодиодная подсветка Direct-LED Следующим наиболее распространённым типом после…SemenСемён EditorUltraHD
