Ртутные лампы: виды, характеристики + обзор лучших моделей ртутьсодержащих ламп

Принцип работы

Принцип работы ДРЛ

Принцип работы ДРЛ предусматривает наличие источника освещения, конденсатора, дросселя и предохранителя.

Когда на электроды подается напряжение, в свободной области происходит ионизация газа. Между электродами возникает пробой и дуговой разряд. Свечение разряда может быть голубоватым или фиолетовым.

Люминофор подбирают красного оттенка. При смешивании спектров на выходе получается чистый белый свет. Оттенок может меняться при изменении подающегося на контакты напряжения.

Выход на нужную яркость в ДРЛ занимает примерно 8 минут. Это связано с постепенным плавлением и испарением шариков ртути. Именно пары ртути обеспечивают стабильность процессов внутри горелки и улучшают свечение прибора. Максимальная яркость проявляется в момент полного испарения ртути.

Стоит отметить, что температура окружающей среды и начальное состояние лампы влияют на скорость достижения номинальной мощности.

Сейчас большая часть производителей электронного оборудования отходит от дросселя как от устаревшего решения. Стабилизация дуги осуществляется электронными устройствами, обеспечивающими нужные показатели даже при значительных перепадах напряжения в сети.

Общее описание ртутных приборов

Ртутьсодержащие газоразрядные лампочки – это специфический источник света, в котором разряд газа генерирует оптическое излучение в парах ртути. В технической номенклатуре эта разновидность носит название разрядной лампы (РЛ).

Наличие токсичного вещества существенно снижает привлекательность изделий. Однако, полностью от них еще не отказались и считать ртутные приборы устаревшими пока рано.

Ртутные устройства высокого давления отлично справляются с задачей освещения больших крытых и открытых пространств. Интенсивность их свечения при равной мощности почти в 10 раз превышает результаты стандартных ламп накаливания

Причины выхода из строя

Достаточно часто потребители, столкнувшиеся с проблемой прекращения работы или ухудшением параметров свечения люминесцентных ламп, задаются вопросом поиска причин неисправности.

Наиболее частыми причинами выхода люминесцентных ламп со строя являются:

• перегорание нити накала – характеризуется полным отсутствием свечения;
• нарушение целостности контактов – также не дает лампе загореться;
• разгерметизация колбы с последующим выходом инертного газа – характеризуется вспышками оранжевого цвета;
• перегорание стартера, пробой его конденсатора – мерцание, неспособность долго запуститься, черное пятно возле контактов;
• обрыв обмотки дросселя или пробой на корпус – не включается или дает попеременное включение/выключение в процессе работы люминесцентной лампы;
• замыкание в патроне люминесцентной лампы или его контактах – характеризуется миганием, но без последующего пуска.

Лампы ртутные трубчатые люминисцентные цена характеристики

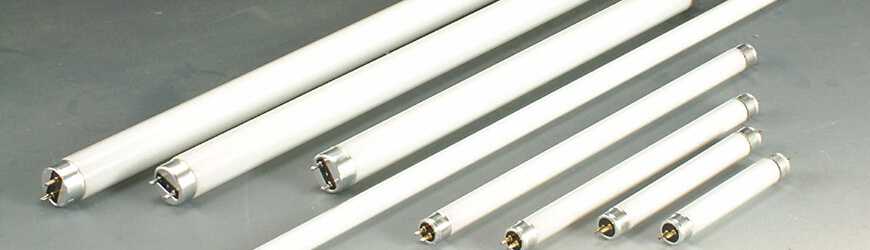

Лампа люминесцентная ЛБ

Лампы люминесцентные серии ЛБ, ЛД — лампы люминесцентные низкого давления.

Лампы люминесцентные предназначены для освещения закрытых помещений, а также для наружной установки, работают в электрических сетях переменного тока напряжением 127 — 220 В, частотой 50 Гц и включаются в сеть вместе с соответствующей пускорегулирующей аппаратурой, в схемах стартерного зажигания.

Тип цоколя люминесцентной лампы G13.

Преимущества:

Все люминесцентные лампы отличаются повышенной световой отдачей, небольшим потреблением энергии и очень длительным сроком службы.

Конструкция:

Лампы люминесцентные низкого давления представляют собой стеклянную цилиндрическую трубку-колбу, внутренняя поверхность которой покрыта люминофором.

По обоим концам лапмы впаиваются ножки с катодами.

Основным источником оптического излучения в люминесцентных лампах является слой люминесцирующего вещества (люминофора), возбуждаемого ультрафиолетовым излучением электрического разряда в парах ртути.

Люминесцентные лампы имеют в несколько раз большую световую отдачу, чем лампы накаливания.

Маркировка люминесцентных ламп:

Л — люминесцентная лампа; Б — белого цвета; Д — дневного цвета; У — универсальная.

Исполнение: 1 — прямой стержень; 2 — U-образный стержень.

Габариты и размеры:

Технические характеристики:

Наименование	Мощность, Вт	Ток, А	Напряжение, В	Габаритные размеры, мм	Световой поток, лм	Срок службы, час	Испол.
D	L1	L
лампы люминесцентные ЛД-18	18	0,37	57	26	604	589,8	880	12000	1
лампы люминесцентные ЛБ-18	18	0,37	57	26	604	589,8	1060	12000	1
лампы люминесцентные ЛД-20	20	0,43	57	38	604	589,8	880	12000	1
лампы люминесцентные ЛБ-20	20	0,43	57	38	604	589,8	1060	12000	1
лампы люминесцентные ЛД-36	36	0,43	103	26	1213,6	1199,4	2300	12000	1
лампы люминесцентные ЛБ-36	36	0,43	103	26	1213,6	1199,4	2800	12000	1
лампы люминесцентные ЛД-40	40	0,67	103	38	1213,6	1199,4	2300	12000	1
лампы люминесцентные ЛБ-40	40	0,67	103	38	1213,6	1199,4	2800	12000	1
лампы люминесцентные ЛД-65	65	0,87	110	38	1514,2	1500	3750	12000	1
лампы люминесцентные ЛБ-65	65	0,87	110	38	1514,2	1500	4600	12000	1
лампы люминесцентные ЛД-80	80	0,87	99	38	1514,2	1500	4250	12000	1
лампы люминесцентные ЛБ-80	80	0,87	99	38	1514,2	1500	5200	12000	1

Оформить заказ Вы можете любым удобным способом:

в офисе нашей компании по адресу: г. Москва, ул. Полярная, д. 31Б, стр.16

по телефонам (мнгк),, 740-42-64, 973-65-17

zao-tehnolog.ru

Как построена работа лампочки

Рассмотрим принцип работы газоразрядных ламп подробнее, основываясь на их конструктивных особенностях.

Начнем с того, что лампа газоразрядная генерирует свет за счет создаваемого в теле стеклянной колбы электрического разряда. Газ, закачиваемый в колбу под давлением, лежит в основе освещения. Для создания уличного освещения чаще всего применяют инертные газы:

• аргон;
• неон;
• ксенон и другие.

Практикуется использование и смесей газов в разных пропорциях. Часто в состав включают натрий или ртуть. На основании их включения натриевая газоразрядная лампа или ртутная и носят свои названия.

Оба варианта лампочек могут считаться металлогалогенными источниками света. Сразу после генерации электрического поля при подаче питания газ и свободные электроны в колбе ионизируются. Это приводит к контакту вращающихся на верхних уровнях атомов электронов с остальными электронами атомов металла, что в свою очередь вызывает их переход к внешним орбиталям и конечному появлению энергии — свечению.

Стоит помнить о том, что свечение, получаемое таким образом, может быть самым разным, начиная от ультрафиолетового и заканчивая инфракрасным. Для экспериментов со свечением используют цветную люминесцентную краску для обработки внутренней части колбы. Цветные стенки колбы помогают ультрафиолетовому излучению приобрести видимый цветной свет.

Люминесцентные лампы – характеристики и маркировка

Линейные люминесцентные лампы широкого применения, имеющие колбы в виде трубок, изготавливают диаметрами: 38 мм (обозначение колбы Т12), 26 мм (обозначение колбы Т8) и 16 мм (обозначение колбы Т5). Лампы с колбами Т5 рассчитаны для работы с электронными ПРА. Компактные лампы с цоколями как у бытовых ламп накаливания имеют внутри лампы электронный ПРА, с другими цоколями могут быть рассчитаны для работы с внешними ПРА.

К единому способу маркировки ламп их производители пока не пришли. Но чаще всего лампы имеют в своем обозначении записанные через дробь мощность лампы и цветовые характеристики. Например, на Рис. 1 показано обозначение лампы Osram.

Рис. 1. Лампа Osram, 80 Вт, Ra = 80 — 89, цветовая температура 3000 оК

Первая цифра (8) в обозначении 830 указывает индекс цветопередачи Ra, две следующих цифры (30) цветовую температуру. Кроме числовой маркировки нанесена надпись – warm white (тепло – белая). На лампах с цветовой температурой 4000 оК стоит маркировка 840 cool white (холодная белая). Лампы с Ra 80 и более относятся к высококачественным лампам, предназначенным для освещения помещений с длительным пребыванием людей. Лампы с Ra меньше 80 преимущественно предназначены для освещения помещений с умеренными требованиями по цветопередаче и комфорту. Например, лампы с обозначением 765 (Ra = 70 – 79, цветовая температура 6500 оК) или 640 (Ra = 60 – 69, цветовая температура 4000 оК).

Компактные люминесцентные лампы маркируют либо цифровым кодом, либо указанием оттенка белого цвета. Например, на лампе с цоколем Е27 (Рис. 2) нанесена маркировка Cool light – холодный свет. Эта лампа имеет цветовую температуру 4200оК.

Рис.2 Компактная люминесцентная лампа с цоколем Е27 и встроенным ЭПРА

В соответствие с ГОСТ 6825-91 люминесцентные лампы отечественного производства обозначаются:

ЛД –лампа дневной цветности (соответствует цветовой температуре 5400 – 6500 оК),

ЛХБ – холодно – белая (цветовая температура лампы 4300 – 5000 оК),

ЛБ – белая (цветовая температура лампы 3300 – 4000 оК),

ЛТБ – тепло – белая (цветовая температура лампы 2700 – 3000 оК).

Цветовые температуры для этих ламп указаны приблизительно.

Обратите внимание:

Широкий выбор различных ламп к светильникам представлен в современных интернет магазинах. Краткое описание наиболее интересных магазинов, а также некоторые замечания по покупке ламп и светильников, можно посмотреть на странице сайта Магазины светильников.

3 мая 2013 г.

К разделу СВЕТИЛЬНИКИ

К ОГЛАВЛЕНИЮ (Все статьи сайта)

Критерии выбора: оценка технических показателей

Определяя оптимальный вариант осветительного прибора, следует брать во внимание следующие характеристики:

• мощность;
• форму/размер цоколя;
• яркость светового потока;
• длительность работы.

Мощность. При выборе этого параметра стоит ориентироваться на назначение и расположение светильника. Если прибор покупается для освещения дороги, то надо учесть расстояние между фонарями – чем оно больше, тем производительней должны быть лампы.

Диапазон мощностных характеристик осветителей ДРЛ находится в пределах 80-1000 Вт. Это значение отображено в маркировке ламп, например, ДРЛ 250, ДРЛ 400 и т.д.

Световой поток. Главный показатель светового излучения, направленного в разные стороны. Параметр измеряется в люменах (Лм). Именно по этому критерию, а не по мощности, необходимо сравнивать производительность разных типов ламп.

Светильники с ДРЛ лампой для выдачи нужного светового потока расходуют больше электроэнергии, чем их светодиодные аналоги и осветители ДНаТ. Яркость LED-прибора в 100 Вт соответствует показателю освещенности ртутно-дугового собрата в 400 Вт

Значительная экономия на энергоресурсах – весомый аргумент в пользу светодиодов. Высокая стоимость LED-ламп окупается в первый год эксплуатации.

Цоколь. ДРЛ осветители выпускаются с двумя наиболее востребованными типами цоколей:

• Е27 – винтовая форма, диаметр – 27 мм. Таким цоколем оснащаются ртутно-дуговые приборы на 80 Вт и 125 Вт.
• Е40 – самый крупный размер категории «Е». Цоколь на 40 мм применяется в лампах на 250 Вт и выше, предназначенных для освещения просторных площадей.

Кроме типа закручивания в патрон следует учесть и габариты плафона светильника.

Ширина и длина газоразрядной лампы зависит от мощности прибора. Чем выше производительность ДРЛ осветителя, тем он крупнее и тяжелее

Длительность службы. Этот параметр во многом определяется качеством изготовления, а именно ответственностью производителя. Лучше выбирать лампы с максимальным периодом службы. Как правило, у высокомощных приборов срок эксплуатации выше.

Для наглядности общие характеристики ламп разной мощности приведены в сводной таблице. Все электроприборы работают на переменном токе, частота стандартна – 50 Гц

Часть информации о характеристиках ламп заложена в маркировке. В отечественной практике буквенная аббревиатура обозначает название осветителя, цифровая – мощность. Производство ртутных ламп регламентировано ГОСТом 27682-88 и ГОСТом 53074-2008.

Зарубежные изделия типа ДРЛ согласно международной системе ILCOS маркируются QE. Некоторые производители придерживаются общеевропейского ZVEI и немецкого LBS порядка обозначений.

Маркеры ртутных ламп популярных компаний:

• HPL – Philips;
• HRL – Radium;
• MBF – General Electric;
• HQL – Osram;
• HSL и HSB – Sylvania.

Дополнительные обозначения согласно ILCOS: QB – модели со встроенным балластом, QG – сферическая колба, QR – лампы с отражающим внутренним слоем.

Сколько ртути в люминесцентной лампе

Для более полного понимания возможной опасности люминесцентных ламп, ниже приводится ее строение.

Конструкция таких ламп:

• стеклянная колба,
• электроды,
• инертный газ,
• пары ртути,
• люминофор
• схема запуска.

В люминесцентных лампах содержится не свободная ртуть (как, например, в градусниках), а ее пары (от 1 мг до 70 мг).

Существуют законодательные акты, регламентирующие содержание ртути в электротехническом и электронном оборудовании

При производстве должны соблюдаться все меры предосторожности для обеспечения устойчивости лампочек к механическим повреждениям, устранению брака и количественному содержанию опасных веществ (в том числе ртути и ее соединений)

Однако ртуть – это высокотоксичное химическое вещество, опасное для организма человека и окружающей среды и вред от разбитых лампочек может быть очень существенным.

Порядок и правила утилизации

Утилизацию дуговых ртутных ламп необходимо производить в строгом соответствии с нормативами и заниматься этим могут только лицензированные предприятия.

Способы утилизации ДРЛ представлены:

• амальгамированием;
• демеркуризацией;
• термообработкой;
• высокотемпературным обжигом;
• вибропневматической технологией.

Помимо утилизации данные организации занимаются транспортировкой и хранением ртутных приборов освещения.

Все виды ДРЛ относятся к отходам с присваиваемым классом опасности I, так как содержат в своей конструкции ртуть. Хранить долго поврежденные изделия строго запрещено. Однако в случае необходимости временного хранения, устройства помещают в герметичные емкости на площади закрытого склада и ждут приезда специальных лицензированных организаций.

Отработанные ртутьсодержащие лампы

Методы расчета объемов образования отходов

Расчёт количества отработанных люминесцентных ламп производится по формуле:

N = ∑ n_iх Т_iх t_i/ k_i   шт. / год

Вес образовавшегося отхода определяется по формуле:

            М = Nх m_i т/год

где:

n_i – количество установленных ламп i–той марки, шт.

Т_i – количество рабочих дней в году

t_i – среднее время работы одной лампы i–той марки в сутки, час

k_i – эксплуатационный срок службы ламп i–той марки лампы, час

m_i–  вес одной лампы i–той марки, т

Усреднённый состав ртутьсодержащих ламп:

            стекло – 92 %

            ртуть – 0,02 %

            другие металлы – 2 %

            прочие – 5,98 %

Исходные данные для расчёта

Тип лампы	Эксплуатационный срок службы ламп, час, ki	Вес лампы, г, mi	Примечание
1	2	3	4
ЛБ 4	6000	25	Лампы разрядные низкого давления люминесцентные
ЛБ 4-2	6000	24
ЛБ 6	7500	32
ЛБ 6-2	6000	32
ЛБ 8	7500	40
ЛБ 8-5	6000	38
ЛБ 13	7500	75
ЛБ 13-2	6000	68
ЛБ 15-1	15000	118
ЛБ 15-Э	15000	118
ЛБ 18-1	12000	110
ЛБ 18-Э	12000	110
ЛБ 20—1	15000	170
ЛБ 20-2	15000	170
ЛБ 20-Э	15000	170
ЛБ 30-1	15000	190
ЛБ 30-Э	15000	190
ЛБ 36	12000	210
ЛБ 36-Э	12000	210
ЛБ 30-1Э	12000	210
ЛБ 40	12000	210
ЛБ 40-1	15000	320
ЛБ 40-1Ж	4000	320
ЛБ 40-Э	15000	320
ЛБ 40-1Э	15000	320
ЛБ 58	12000	290
ЛБ 65	12000	290
ЛБ 65-1	15000	450
ЛБ 80	12000	450
ЛБ 80-1	12000	450
ЛБА 40-1	13000	320
ЛБЕ 10	6000	70
ЛБЕ 15	6000	100
ЛБК 22	7500	205
ЛБК 32	7500	300
ЛБК 40	7500	405
ЛБР 3	1000	20
ЛБР 4	1000	25
ЛБР 4-2	1000	25
ЛБР 20	7500	175
ЛБР 40	11000	330
ЛБР 65	11000	390
ЛБР 80	11000	390
ЛБС 20	12000	175
ЛБС 40	12000	340
ЛБУФ 36	10000	240
ЛБЦТ 36	15000	210
ЛБЦТ 40	13000	320
ЛБ U8Б3	7500	50
ЛБ U30	15000	300
ЛГ 20	7500	170
ЛГ 40	10000	320
ЛД 16	15000	118
ЛД 20	13000	170
ЛД 30	15000	190
ЛД 40	15000	320
ЛД 40-1	15000	320
ЛД 65	13000	450
ЛД 80	12000	450
ЛД 80-1	12000	450
ЛДС 20	12000	175
ЛДС 40	12000	340
ЛДЦ 15-1	15000	118
ЛДЦ 15-Э	15000	118
ЛДЦ 18	12000	110
ЛДЦ 18-Э	12000	110
ЛДЦ 20	13000	170
ЛДЦ 20-Э	13000	170
ЛДЦ 30-1	15000	190
ЛДЦ 30-1Э	15000	190
ЛДЦ 36	15000	210
ЛДЦ 36-Э	12000	210
ЛДЦ 36-1Э	12000	210
ЛДЦ 40-1	15000	320
ЛДЦ 40-Э	15000	323
ЛДЦ 40-1Э	15000	320
ЛДЦ 65	13000	450
ЛДЦ 80	12000	450
ЛДЦА 40-1	13000	320
ЛДЦС 20	12000	175
ЛДЦС 40	12000	340
ЛДЦУФ 40	13000	400
ЛЕЦ 8	7500	40
ЛЕЦ 13	7500	70
ЛЕЦ 16	7500	150
ЛЕЦ 18	12000	110
ЛЕЦ 18-Э	12000	110
ЛЕЦ 20	13000	130
ЛЕЦ 20-1	13000	170
ЛЕЦ 36	12000	210
ЛЕЦ 36-Э	12000	210
ЛЕЦ 40-1	13000	320
ЛЕЦ 40И	7500	170
ЛЕЦ 58	12000	290
ЛЕЦ 60И	10000	320
ЛЕЦ 65	13000	450
ЛЕЦ U22	7500	180
ЛЕЦ U30	15000	300
ЛЕЦК 22	7500	205
ЛЖ 40	10000	320
ЛЗ 40	10000	320
ЛК 40	10000	320
ЛР 40	10000	320
ЛР 40-1	15000	320
ЛС 15	15000	120
ЛС 30	15000	200
ЛТБ 15	15000	118
ЛТБ 20	13000	170
ЛТБ 30	15000	190
ЛТБ 40-1	15000	320
ЛТБ 65	13000	450
ЛТБ 80	12000	450
ЛТБ 40Б3	7000	325
ЛТБ 40Б3-1	7000	325
ЛТБС 20	12000	175
ЛТБС 40	12000	340
ЛТБЦЦ 8	7500
ЛТБЦЦ 13	7500
ЛТБЦЦ 20	13000
ЛТБЦЦ 20-1	13000
ЛТБЦЦ 40	13000
ЛТБЦЦ 40И	75000
ЛТБЦЦ 60И	10000
ЛТБЦЦК 22	7500
ЛТБЦЦК 32	7500
ЛТБЦЦК 40	7500
ЛТБЦЦК 80	8000
ЛУФК 22	5000
ЛУФК 32	5000
ЛХБ 15	15000
ЛХБ 20	13000
ЛХБ 30	15000
ЛХБ 40-1	15000
ЛХБ 86	13000
ЛХБ 80-1	13000
ЛХБС 20	12000
ЛХЕ-40	5200
КЛ7/ТБЦ	5000
КЛ9/ТБЦ	5000
КЛ11/ТБЦ	5000
КЛС9/ТБЦ	5000
КЛС11/ТБЦ	5000
КЛС13/ТБЦ	5000
КЛС18/ТБЦ	5000
КЛС25/ТБЦ	5000
ДБ 15	3000
ДБ 30-1	5000
ДБ 24	7500
ДБ 60	3000
ДРБ 8	5000
ДРБ 8-1	5000
ДРЛ 250 (6) 4	12000
ДРЛ 250 (10) 4	12000
ДРЛ 250 (14) 4	12000
ДРЛ 400 (6) 4	15000
ДРЛ 400 (10) 4	15000
ДРЛ 400 (12) 4	15000
ДРЛ 700 (6) 3	20000
ДРЛ 700 (10) 3	20000
ДРЛ 700 (12) 3	20000
ДРЛ 1000 (6) 3	18000
ДРЛ 1000 (10) 3	18000
ДРЛ 1000 (12) 3	18000
ЛУФ 15	4000		Лампы разрядные низкого давления (ультрафиолетовое излучение)
ЛУФ 80	4000
ЛУФ 80-1	4000
ЛУФ 80-2	7500
ЛЭ 15	5000
ЛЭР 40	3000

Особенности устройства

Конструкцией лампы ДРЛ предусматривается несколько основных элементов:

• цоколь – контактная часть, а осветительные элементы с держателем Е40, Е27 легко установить в любой современный светильник;
• кварцевая колба – содержит инертный газ и некоторое количество ртути, соединена с электродами;
• внешняя колба – изготовлена из термостойкого стекла, по форме напоминает аналог накаливания, внутри находится кварцевая колба (горелка).

Газоразрядные источники света изнутри покрываются люминофором. Дуговая лампа содержит углекислый газ, который наполняет внешнюю колбу. Функционирует большинство подобных осветительных элементов посредством пускорегулирующего аппарата (ПРА), но есть и отдельный вид – газоразрядные лампы прямого включения, которые не требуют установки ПРА, а подключаются напрямую в сеть.

Конструкция лампы ДРЛ

Дуговые источники света функционируют на основе явления люминесценции. При этом свечение возникает под воздействием ультрафиолетового излучения. Его же продуцируют ртутные пары, которые входят в состав газообразного наполнения кварцевой колбы. Эти процессы возникают при условии, что через кварцевую горелку будет проходить электрический разряд.

Приложение 2 (справочное). Технические характеристики ртутьсодержащих ламп.

Лампы люминесцентные Российского производства

Лампы люминесцентные низкого давления представляют собойстеклянную цилиндрическую трубку-колбу, внутренняя поверхностькоторой покрыта люминофором. По обоим концам лампы впаиваютсяножки с катодами. Основным источником оптического излучения влюминесцентных лампах является слой люминесцирующего вещества(люминофора), возбуждаемого ультрафиолетовым излучениемэлектрического разряда в парах ртути. Люминесцентные лампы имеют внесколько раз большую световую отдачу, чем лампынакаливания.

Маркировка люминесцентных ламп: Л – люминесцентная лампа; Б – белого цвета;Д – дневного цвета; У – универсальная.Исполнение: 1 – прямой стержень; 2 – U-образный стержень.

Технические характеристики ламп люминесцентных серии ЛБ, ЛД

Наименование	Мощность, Вт	Ток, А	Напряжение, В	Габаритные размеры, мм
D	L	L1
ЛД-18	18	0,37	57	26	604	589,8
ЛБ-18	18	0,37	57	26	604	589,8
ЛД-20	20	0,37	57	38	604	589,8
ЛБ-20	20	0,37	57	38	604	589,8
ЛД-36	36	0,43	103	26	1213,6	1199,4
ЛБ-36	36	0,43	103	26	1213,6	1199,4
ЛД-40	40	0,43	103	38	1213,6	1199,4
ЛБ-40	40	0,43	103	38	1213,6	1199,4
ЛД-65	65	0,67	110	38	1514,2	1500
ЛБ-65	65	0,67	110	38	1514,2	1500
ЛД-80	80	0,87	99	38	1514,2	1500
ЛБ-80	80	0,87	99	38	1514,2	1500

 Технические характеристики люминесцентных ламп фирмы OSRAM (Германия) 438

	Название	Мощность, Вт	Габаритные размеры, мм
D	L
LUMILUX L 15/640	15	26	438
LUMILUX L 15/765	15	438
LUMILUX L 18/640	18	590
LUMILUX L 18/765	18	590
LUMILUX L30/640	30	900
LUMILUX L30/765	30	900
LUMILUX L36/640	36	1200
LUMILUX L36/765	36	1200
LUMILUX L58/640	58	1500
LUMILUX L58/765	58	1500

Дуговые ртутные лампы типа ДРЛ

Газоразрядные лампы высокого давления – дуговые ртутные лампы с люминофором ДРЛ – применяются в системах освещения требующих применения небольших источников света с высокой световой отдачей и продолжительным сроком службы, для освещения больших производственных площадей, улиц и открытых пространств, где не предъявляется высоких требований к цветопередаче. Дуговые ртутные лампы имеют высокую световую отдачу при небольших габаритных размерах. Лампы этого типа представляют собой стеклянную колбу эллиптической формы, внутри которой находится трубчатая кварцевая горелка высокого давления. На внутреннюю поверхность колбы нанесен тонкий слой люминофора, который поглощает ультрафиолетовое излучение ртутной горелки, и преобразует его в видимое излучение исправленной цветности.

Технические характеристики дуговых ртутных ламп типа ДРЛ

Тип лампы	Напряжение (В)	Мощность (Вт)	Размеры, не более (мм)	Тип цоколя
L	D
ДРЛ 50(15)	95	50	130	56	Е27
ДРЛ 80(15)	115	80	166	71	Е27
ДРЛ 125(6)	125	125	178	76	Е27
ДРЛ 125(8)	125	125	178	76	Е27
ДРЛ 125(10)	125	125	178	76	Е27
ДРЛ 125(15)	125	125	178	76	Е27
ДРЛ 125 ХЛ1	135	125	178	76	Е27
ДРЛ 250(6)-4	130	250	228	91	Е40
ДРЛ 250(8)	130	250	228	91	Е40
ДРЛ 250(10)-4	130	250	228	91	Е40
ДРЛ 250(14)-4	130	250	228	91	Е40
ДРЛ 250 ХЛ1	130	250	228	91	Е40
ДРЛ 400(6)-4	135	400	228	122	Е40
ДРЛ 400(8)	135	400	228	122	Е40
ДРЛ 400(8)	135	400	292	122	Е40
ДРЛ 400(10)-4	135	400	292	122	Е40
ДРЛ 400(12)-4	135	400	292	122	Е40
ДРЛ 400 ХЛ1	135	400	292	122	Е40
ДРЛ 700(6)-3	140	700	357	152	Е40
ДРЛ 700(8)	140	700	357	152	Е40
ДРЛ 700(10)-3	140	700	357	152	Е40
ДРЛ 700(12)-3	140	700	357	152	Е40
ДРЛ 1000 (6)-3	145	1000	411	167	Е40
ДРЛ 1000(8)	145	1000	411	167	Е40
ДРЛ 1000(10)-3	145	1000	411	167	Е40
ДРЛ 1000(12)-3	145	1000	411	167	Е40
ДРЛР 125	125	125	190	127	Е27
ДРЛФ 400-1	135	400	350	152	Е40
ДРЛФ 400-2	135	400	292	122	Е40

Приблизительный объем 1-ой
ртутной лампы можно найти по формуле объема цилиндра:
.

Объем всех образовавшихся
отработанных ртутьсодержащих ламп:

,

где радиус r = D/2,

 длина
h = L,

.

Страница:

Посмотреть «Инструкцию по обращению с ртутными лампами, люминесцентными ртутьсодержащими трубками отработанными и браком» в формате pdf.

Зачем нужно сдавать ртутные лампы и в чем их опасность.

Ртуть − яд для Земли

В каждой люминесцентной лампе (ЛЛ), в зависимости от размера, содержится от 3 до 46 миллиграмм ртути. И металл находится в самой опасной форме – парообразной. Пары ртути очень токсичны. Это вещество первого класса опасности. Для накопления в легких человека достаточно концентрации не более 0,25 мг/м3. При регулярном поступлении в организм гарантированы тяжелые отравления, специфические болезни и даже летальный исход.

При попадании металла в окружающую среду наносится колоссальный вред земле и воде. Усугубляют положение микроорганизмы. Они могут вступать в реакцию с парами ртути. В результате образуется очень токсичное и устойчивое соединение – метилртуть. Оно хорошо растворяется, отравляя грунтовые воды на большой территории.

Поэтому крайне важно правильно утилизировать отработанные ртутьсодержащие лампы и другие приборы

Схема включения люминисцентной лампы со стартером (preheat start)

Традиционная схема, используемая очень давно, в случае когда напряжение сети достаточно для зажигания лампы. В ней используется балласт, представляющий собой большое индуктивное сопротивление — дроссель, и стартер — маленькая неоновая лампа, служащая для предварительного подогрева электродов лампы. Параллельно неоновой лампе в стартере стоит конденсатор для уменьшения радиопомех. Также в схему может включатся и конденсатор для улучшения коэффициента мощности.

При включении лампы в сеть, вначале, возникает разряд в стартере и через электроды лампы проходит небольшой ток, который подогревает их, тем самым уменьшая напряжение зажигания лампы. При возникновении разряда в лампе, напряжение между электродами падает. отключая цепь стартера. В старых схемах вместо стартера использовалась кнопка, которую надо было держать в течении нескольких секунд.

Балласт используется только для ограничения тока. Параметры балласта рассчитать несложно самим (в случае, если вы нашли на помойке дроссель и хотите его использовать).

Определить параметры индуктивного балласта можно очень несложно пользуясь правилами расчета цепей перменного тока. Для примера рассмотрим лампу мощностью 40Вт (F40T12) длиной 48″ (122 см), включенную в сеть напряжением 230В

Рабочий ток лампы составляет около 0.43A. Коэффициент мощности лампы равен примерно 0.9 (в принципе, можно считать лампу активной нагрузкой). Напряжение на лампе равно: 40Вт/(0.43А*0.9)=102В. Активная составляющая напряжения равна: 102В*0.9=92В, реактивная равна 102В*sqrt(1-0.9^2)=44В. Потери мощности в балласте составляют 9-10Вт. Отсюда, суммарный коэффициент мощности равен: (40Вт+10Вт)/(230В*0.43A)=0.51 (сюда явно просится корректирующий конденсатор). Активная составляющая падения напряжения на балласте равна: 230В*0.51-102В=15В, реактивная составляющая 230В*sqrt(1-0.51^2)-44В=154В. Активное сопротивление балласта равно 15В/0.43А=35 Ом, реактивное 154В/0.43=358 Ом. Индуктивность балласта на частоте 50Гц равна 358/(2*31.4*50)=1.1Гн

Аналогичный расчет для лампы мощностью 30Вт (F30T12) длиной 36″ (91 см), у которой рабочий ток 0.37А, дает параметры балласта — активное сопротивление равно 59 Ом, реактивное 450 Ом. Суммарный коэффициент мощности равен 0.45. Индуктивность балласта 1.4Гн

Отсюда, вообщем-то понятно, что произойдет если использовать балласт для 40Вт лампы в схеме с 30Вт лампой — ток будет превышать номинальное значение, что приведет к более быстрому выходу лампы из строя. И наоборот, использование балласта от менее мощной лампы в схеме с более мощной лампой приведет к ограничению тока и пониженной светоотдачей.

Для улучшения коэффициента мощности можно использовать конденсатор. Например, в первом примере, для лампы 40Вт, конденсатор, включенный параллельно, рассчитывается следующим образом. Ток через конденсатор 0.43А*sqrt(1-0.51^2)=0.37A, реактивное сопротивление конденсатора равно 230В/0.37А=622Ом, емкость для сети 50Гц равняется: 1/(2*3.14*50*622)=5.1мкФ. Конденсатор должен быть на 250В. Его можно включить и последовательно (рассчитывается аналогично), но при этом надо использовать конденсатор на 450В.

к началу страницы назад к оглавлению

Перевести кПа в тонны на квадратный метр

›› Дополнительная информация в конвертере величин

Сколько кПа в 1 тонне на квадратный метр? Ответ — 9,80665. Мы предполагаем, что вы переводите между килопаскалей и тонн / квадратный метр . Вы можете просмотреть более подробную информацию о каждой единице измерения: кПа или тонна / квадратный метр Производная единица СИ для давления — паскаль. 1 паскаль равно 0,001 кПа, или 0,00010197162129779 т / квадратный метр

Обратите внимание, что могут возникнуть ошибки округления, поэтому всегда проверяйте результаты. Используйте эту страницу, чтобы узнать, как переводить килопаскали в тонны на квадратный метр

Введите ваши собственные числа в форму для преобразования единиц!

›› Таблица быстрой конвертации кПа в тонны на квадратный метр

1 кПа на тонну на квадратный метр = 0,10197 тонны на квадратный метр

5 кПа на тонну на квадратный метр = 0,50986 тонны на квадратный метр

10 кПа в тонну на квадратный метр = 1.01972 тонна / квадратный метр

20 кПа на тонну на квадратный метр = 2,03943 тонны на квадратный метр

30 кПа на тонну на квадратный метр = 3,05915 тонны на квадратный метр

40 кПа в тонну на квадратный метр = 4,07886 тонны на квадратный метр

50 кПа в тонну на квадратный метр = 5,09858 тонны на квадратный метр

75 кПа в тонну на квадратный метр = 7,64787 тонны на квадратный метр

100 кПа в тонну на квадратный метр = 10,19716 тонны на квадратный метр

›› Хотите другие единицы?

Вы можете выполнить обратное преобразование единиц измерения из тонна / квадратный метр в кПа, или введите любые две единицы ниже:

›› Обычные преобразования давления

кПа до микрон ртутного столба кПа до водяного столба кПа до зеттапаскаля кПа до децитора кПа до килограмма / квадратный сантиметр кПа до сантипаскаля кПа до миллиметра водяного столба кПа до декабара кПа до кПа от кПа до миллибара

›› Определение: килопаскаль

Префикс СИ «килограмм» означает коэффициент 10 3 , или в экспоненциальной записи 1E3.

Таким образом, 1 килопаскаль = 10 3 паскаль.

Паскаль определяется следующим образом:

Паскаль (символ Па) — единица измерения давления в системе СИ, эквивалентная одному ньютону на квадратный метр. Аппарат назван в честь Блеза Паскаля, выдающегося французского математика, физика и философа.

›› Метрические преобразования и др.

ConvertUnits.com предоставляет онлайн калькулятор преобразования для всех типов единиц измерения.Вы также можете найти метрические таблицы преобразования для единиц СИ. в виде английских единиц, валюты и других данных. Введите единицу символы, аббревиатуры или полные названия единиц длины, площадь, масса, давление и другие типы. Примеры включают мм, дюйм, 100 кг, жидкая унция США, 6 футов 3 дюйма, 10 стоун 4, кубический см, метры в квадрате, граммы, моль, футы в секунду и многое другое!

Техника безопасности

ДРЛ лампу нельзя просто выбросить, как обычную лампочку накаливания. Присутствие в колбе ртути обуславливает необходимость специальных мер по утилизации.

Заниматься этим может только предприятие, имеющее соответствующую лицензию.

Компания, использующая ДРЛ или другие ртутные лампы, заключает с таким предприятием договор и собирает отслужившие свое приборы в специальном контейнере, за которым периодически приезжают утилизаторы.

Если выбрасывать ртутные лампы обычным способом, ртуть со временем отравит почву, а затем и воду.

Также из-за присутствия этого металла обращаться со ртутными лампами следует крайне осторожно: при разгерметизации колбы ртуть попадет в помещение и вызовет серьезные осложнения здоровья у находящихся там людей вплоть до летального исхода. Ртутные лампы – это разновидность газоразрядных ламп, в которых газовый разряд в парах ртути используется для генерации оптического излучения. Классифицируются в отечественной светотехнике, как разрядная лампа (РЛ)

Классифицируются в отечественной светотехнике, как разрядная лампа (РЛ)

Ртутные лампы – это разновидность газоразрядных ламп, в которых газовый разряд в парах ртути используется для генерации оптического излучения. Классифицируются в отечественной светотехнике, как разрядная лампа (РЛ).

Примеры

Сфера применения ртути в промышленности и быту настолько обширна, что все образующиеся РСО перечислить невозможно:

• выключатели и переключатели;
• терморегуляторы;
• термометры;
• электрические изделия и приборы (манометры, барометры и пр.), в т.ч. изделия со слитой ртутью;
• газоразрядные ртутные лампы;
• лампы низкого давления (люминесцентные и бактерицидные);
• лампы высокого давления (дуговые, металлогенные);
• лампы сверхвысокого давления;
• технологический брак при производстве ртутьсодержащих приборов;
• стеклобой, загрязненный ртутью с люминофором;
• производственный мусор цехов электролиза, производства хлора и каустика, установок обезвреживания РСО, объектов демеркуризации;
• волокнистые отходы, загрязненные ртутью;
• отходы производства полупроводников;
• отработанные сорбенты типа ХПР от установок очистки газов от паров ртути;
• отработанные ионообменные смолы;
• ртутьсодержащие пестициды;
• отходы при переработке концентратов руд тяжелых цветных металлов;
• отходы целлюлозно-бумажной промышленности;
• производственный брак при изготовлении ртутно-окисных источников тока;
• шламы цветной металлургии;
• отработанные ртутные катализаторы.

Постановление правительства об утилизации ламп.

Прямые лампы низкого давления

С 3 сентября 2010 года вступило в действие постановление правительства N 681 «Об утверждении правил обращения с отходами производства и потребления в части осветительных устройств…». Этот нормативно-правовой акт регламентирует работу фирм по утилизации ртутьсодержащих световых элементов. Предприятие должно обеспечивать следующие условия:

• хранение и обезвреживание ЛЛ должно проводиться в специальном здании;
• для проведения всех необходимых мероприятий должно использоваться специальное оборудование и установки;
• вывоз и транспортировка использованных ЛЛ к месту переработки;
• обучение и должную квалификацию персонала.

Предприятие должно быть лицензировано для проведения утилизационных работ.

Устройство и принцип работы

Сама выглядит как стеклянная трубка. Внутренняя поверхность покрыта тонким слоем люминофора, в основном используют ортофосфаты кальция-цинка и галофосфаты кальция. Спиральные электроды установлены с каждой торцевой стороны прибора. Сама колба наполнена разряженными ртутными парами и инертным газом.

Под воздействием электрического поля возникает газовый разряд. Проходя через ртутные пары, ток стимулирует ультрафиолетовое излучение. Оно, в свою очередь, воздействует на люминофор, вызывая его свечение. Происходит процесс преобразования ультрафиолетового излучения в видимый свет.

Ещё одной важной деталью является стартер для люминесцентных ламп, представляет собой пусковой механизм. Во время работы он смыкает и разъединяет цепь, тем самым прогревает рабочий электрод

Это съемный механизм, который легко можно заменить.

Стартеры могут быть:

Специальное стекло, из которого изготовлена лампа люминесцентная, не допускает выхода ультрафиолетового излучения, предохраняя глаза человека.

Основные выводы

Какие только виды источников света не присутствуют сегодня на рынке, и все-таки ртутные лампы не спешат уступать свое место ближайшим конкурентам-светодиодам.

1. Данный вид устройств может применяться во множестве областей жизнедеятельности человека.
2. Экономичность, долгий срок службы, качественная светоотдача и низкая стоимость – вот главные конкурентные преимущества РЛ.
3. Благодаря разнообразию в спектрах излучения этот тип устройств наиболее часто применяется при подсветке зданий и сооружений.
4. Почти для каждой области разработан свой вид ДРЛ.
5. Утилизация приборов возможна только специальными лицензированными организациями, так как ртутные лампы относятся к отходам класса опасности I.

Окончательной альтернативы ДРЛ сегодня нет, а значит, они еще какое-то время будут все так же отлично выполнять свои функции на наших улицах, стадионах и предприятиях.

Предыдущая

Лампы и светильникиЧто делать, если в квартире разбилась энергосберегающая лампочка

Следующая

Лампы и светильникиХарактеристики видов и типов светодиодов
