Наиболее распространенные ошибки
- Самой распространенной и, пожалуй, наиболее опасной ошибкой при подключении трехклавишных выключателей, является подача фазы на лампу, а не на вход устройства. При поданном на разрыв сети нуле схема все равно будет рабочей, только вот проводка всегда будет находиться под напряжением, что чревато поражением электротоком при малейшем прикосновении даже во время замены лампочек.
- Недостаточное зажатие контактов также встречается достаточно часто. Иногда случается так, что прибор подключили и проверили его работоспособность. Но после установки его в подрозетник все вдруг резко перестало работать. Причина ясна как божий день: следует вновь вытянуть выключатель, тщательно подтянуть каждую клемму и вставить прибор обратно.
- Характерной ошибкой также является и применение при установке кабеля, состоящего из нескольких переплетенных жил. Использовать необходимо только тот провод, у которого в маркировке присутствует литера «У» — установочный. Он представляет собой цельный медный стержень.
- Подключение выключателя с подсветкой (схемы)
- Пошаговые схемы подключения проходного выключателя с двух мест
- Как правильно подключить проходной выключатель двухклавишный (схема)
- Подключение ТВ кабеля к розетке
Как подключить трехклавишный выключатель
Современные тенденции управления системами освещения развиваются не только в направлении комфортного функционирования и разнообразного дизайна, но и повышения уровня экономности. Одним из таких методов является использование трехклавишных выключателей, которые могут контролировать три группы осветительных приборов с одной точки доступа.
Преимущества использования одного трехконтурного устройства очевидны. Это эстетичный внешний вид, менее трудозатратная прокладка электрических кабелей к месту подключения. Выбивание в стене одной технологической ниши для размещения монтажной коробки вместо нескольких.
Используются такие устройства для освещения комнат со сложной конфигурацией, длинных коридоров или контроля с одной точки нескольких помещений: санузла, ванной комнаты и прихожей.
Выключатель трехклавишный подвергается более интенсивной эксплуатации, чем остальное электро коммутационное оборудование. Надежность конструкции устройства должна обеспечивать средний срок службы до 10 лет. Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории:
- — механические – связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т. д.;
- — электрические – расшатывание контактных зажимов в электрической части механизма, и, как следствие, подгорание кабелей и всего устройства в целом.
Любые поломки, приводящие к нарушению целостности устройства или его отдельных элементов, требуют замены всего изделия.
Работы по ремонту или замене выключателей, как и любого другого электрооборудования, должен производить специалист с соответствующим уровнем допуска. Помещение, где производятся ремонтные работы, должно быть в обязательном порядке обесточено.
Приобрести такие выключатели можно в любом магазине электротоваров. Схема подключения трехклавишного выключателя. довольно сложная на первый взгляд, так же не будет представлять особых проблем после внимательного ознакомления с предоставленной статьей.
Управляем голосом: Алиса, Маруся и Siri

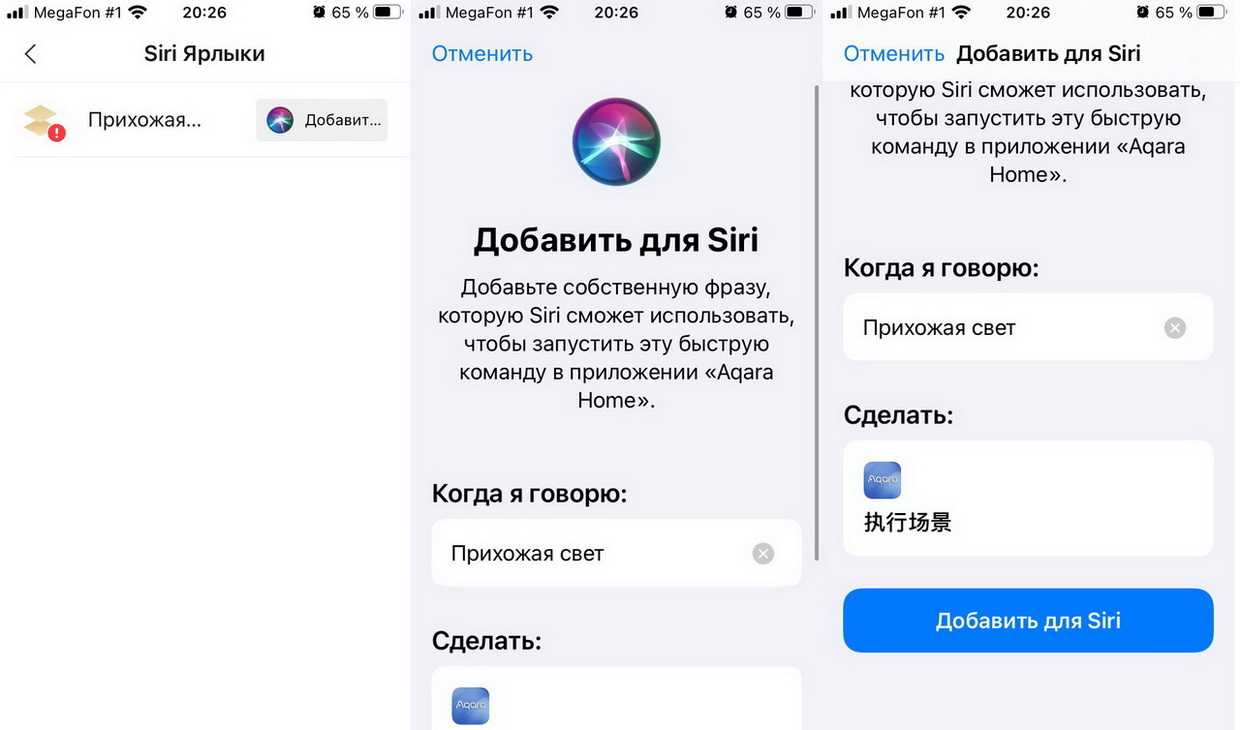

Чтобы научить добавленный в Homekit компонент реагировать на голосовые команды Siri и реализовывать тем самым сложные программные сценарии, потребуется:
1. Создать в приложении Aqara Home -> Сценарий -> «+» в правом верхнем углу необходимую последовательность действий.2. Активировать переключатель Включить автоматизацию, установив метод запуска.3. Через иконку Siri в настройках созданного сценария создать управляющую фразу.
После с помощью голосовых команд можно будет использовать Aqara Wall Switch как для управления светом, так и для реализации сложных управляющих цепочек действий. При выключенном экране тоже работает.
C другими голосовыми помощниками устройства линейки Aqara H1 тоже работают (что с нейтралью, что без неё), хотя и требуют предварительной настройки в в приложение Aqara Home.

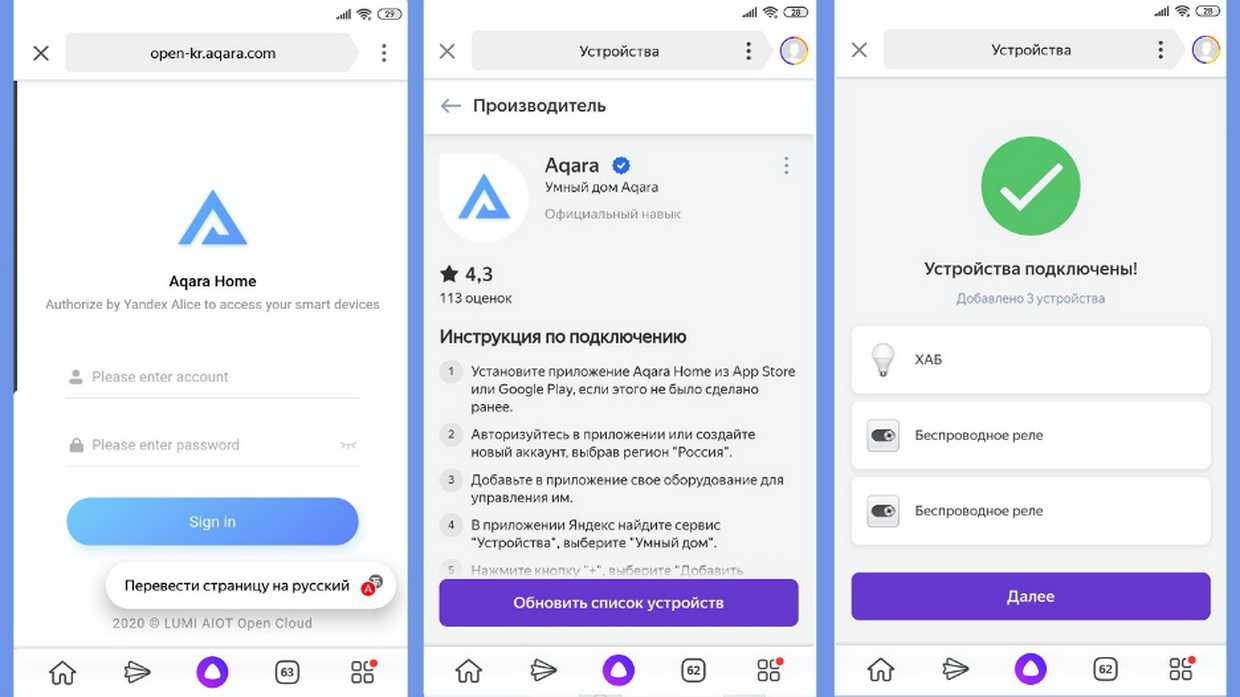

Для Алисы и Маруси потребуется:

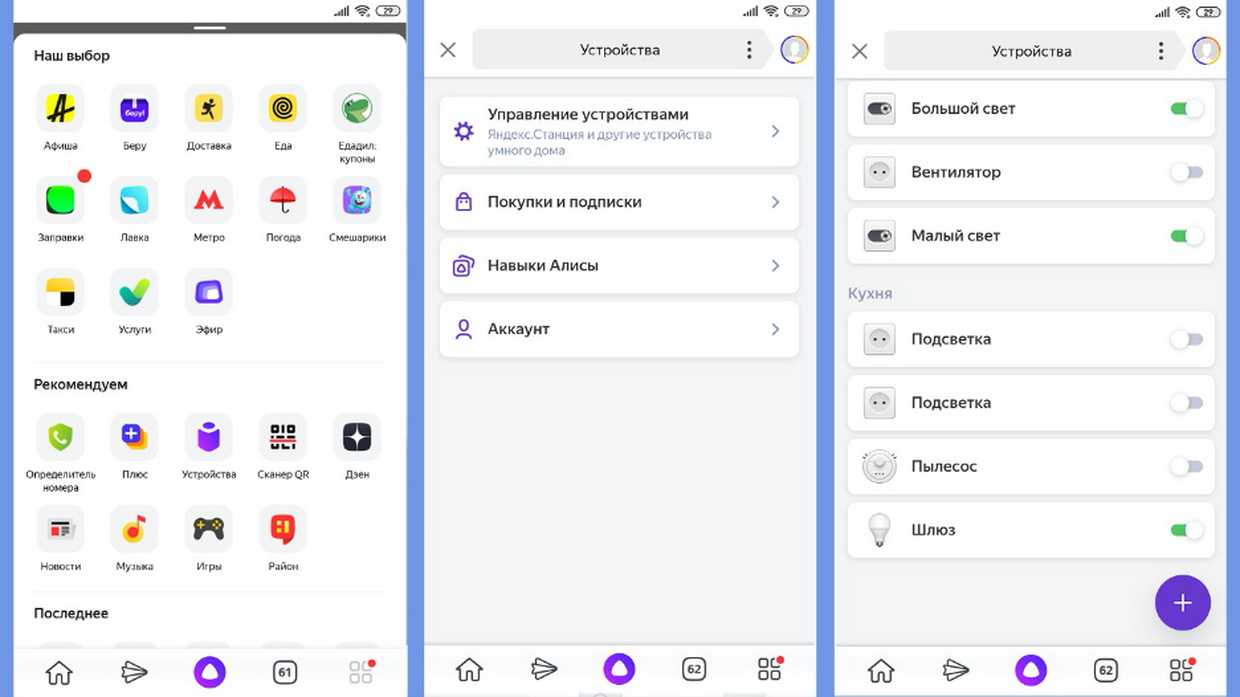

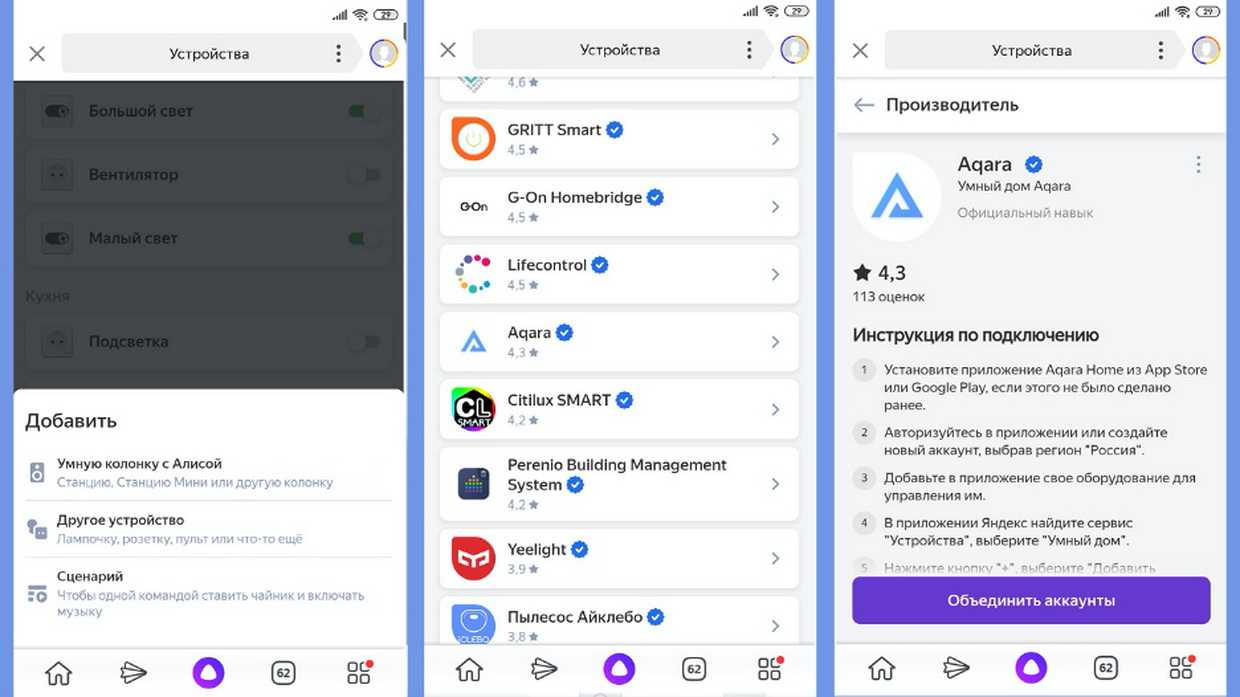

1. Установить приложение Яндекс.Браузер, Яндекс или Маруся.2. Перейти в пункт настроек Мой дом или Умный дом.3. Найти экосистему Aqara и нужное устройство.4. Авторизоваться в предложенной форме той же учетной записью, что используется в Aqara Home.5. Подтвердить подключение, обновить список устройств.
Оба варианта позволяют определять местоположение компонентов, настраивать сценарии автоматизации. Предыдущие настройки в Aqara Home не переносятся.
Управлять можно как голосовыми командами, так и с помощью «визуальных пультов» на странице устройства в рамках списка реализованных команд. Не густо. Зато российские помощники работают с любых устройств, на которых можно запустить веб-версию помощника.
Для чего нужен проходной выключатель и как он работает
Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.
Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

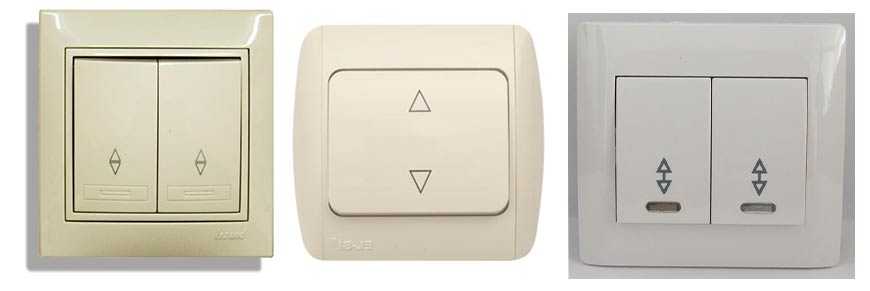

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.
У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.
Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.
Виды клемм для соединения проводов: советы по выбору
Схема подключения УЗО: инструкция, методы, ошибки
Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

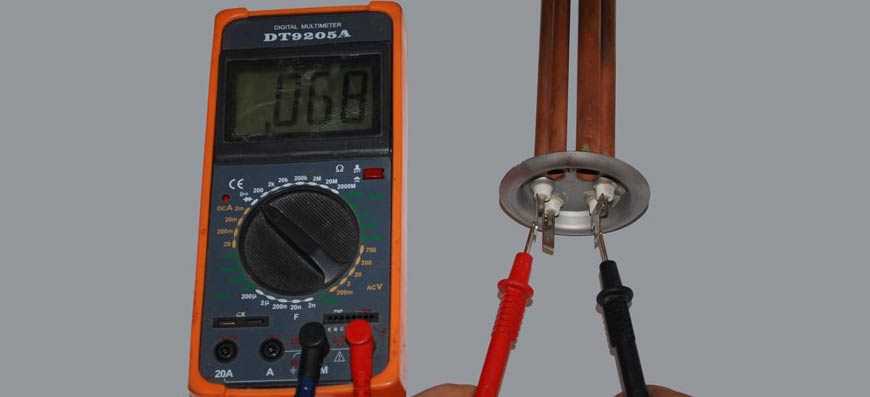

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.
Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.
В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.
Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:
- вход соединяется с первым выходом;
- вход соединен со вторым выходом.
Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.
Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).
Выбор трехклавишного выключателя с розеткой
Начнем наш разговор с процесса выбора данных устройств. Ведь в одном корпусе совмещение столь разных функций неизбежно ведет к жертвам. Обычно они связанны с надежностью контактных соединений, либо уменьшению их нагрузочной способности
В связи с этим важно четко понимать, в каких случаях выключатель с розеткой допустимо применять, дабы он служил вам не один год
Выбираем номинальные параметры блока розетки и выключателя
Обычно блок с тремя выключателями и штепсельной розеткой имеет целый ряд характеристик. И если с напряжением более-менее все понятно: нам необходимо устройство на напряжение 220 – 250В, то с другими техническими характеристиками могут возникнуть проблемы.
Приблизительный перевод номинального тока в мощность
Одним из таковых является номинальный ток. Обычно его указывают через запятую, но это уже зависит от магазина и производителя.
Первым обозначается номинальный ток выключателей. Обычно он составляет 6 или 10А.
Чем больше данный параметр, тем более мощные контакты с приводную часть имеет выключатель.
Так, если выключателем на 6А можно коммутировать приборы мощностью около 1 – 1,3кВт, то выключатели с током в 10А способны коммутировать приборы с суммарной мощностью до 2кВт.
Номинальные токи розеток и нагрузки
Следующим значением обычно идёт номинальный ток розетки. Он может составлять 10, 16, 25 или 32А. Но обычно для подобных устройств он составляет 10 или 16А. Цена на розетки с более высокими номинальными параметрами не критично, но выше
10А и 16А в переводе на мощность примерно равно 2кВт и 3кВт соответственно.
Защита от пыли и влаги
Еще одним важным параметром, на который советуем вам обратить внимание – это класс по пыли и водозащищенности. Он обозначается как IP
Первая цифра, следующая за этой аббревиатурой, говорит о классе пылезащищённости, а вторая водозащищенности.
Различный уровень защиты для выключателей и розеток в ванной
Чем выше значение, тем выше защита. И если для жилой комнаты вполне подойдет устройство с классом IP20, то для ванных комнат допустимо применять устройства не ниже IP44. А для наружной установки лучше и вовсе приобрести устройства IP 45 и выше.
Разница между накладными и встраиваемыми выключателями
Тут стоит обратить внимание: защищённые изделия обычно поставляются для проводки открытого типа, так как они имеют защищенный корпус. Выключали и розетки встроенного исполнения для скрытой проводки обычно имеют класс защиты IP20.
Конструкция и принцип работы трехклавишного выключателя
Трехклавишник сделан в виде коробки из изолятора. Он изготовлен из пожаробезопасной пластмассы. В коробе есть механизм, отвечающий за размыкание и замыкание контактов. Там же установлены клеммы для включения кабеля. В него входят 1 центральный провод и 3 после размыкания. Они идут на лампы.
Дополнительно присутствует механизм крепления и наружные элементы. Они предназначены для защиты и декора. Это рамочная панель из пластика и клавиши. Детали просто снимаются и монтируются на защелках.
Для монтажа освещения 3 комнат или люстры с 3 лампочками нужно подготовить проводку и отверстие для посадки тройного выключателя на три лампочки.
3 лучших диммерных переключателя
1) Диммерный переключатель Insteon Remote Control
Если вы хотите удаленно управлять своими умными выключателями света из любого места, не тратя целое состояние, этот серьезный диммерный переключатель идеально подходит для всех обычных переключателей в стиле лопастей.
Вам не понадобится провод C, поэтому он отлично подходит для старых домов, потому что этот дополнительный нейтральный провод устраняет общий барьер для входа в интеллектуальные выключатели света.
Если вы хотите использовать своего любимого цифрового помощника, вам понадобится соответствующее устройство, а также концентратор Insteon, который пригодится не только для умных переключателей света. Если вы планируете расширить границы своего умного дома, концентратор станет важным вложением.
Если вы не чувствуете необходимости в концентраторе, вы просто настраиваете виртуальную трехстороннюю цепь, соединяющую ваш коммутатор с клавиатурой, датчиком движения или другим переключателем Insteon. Выбор этого маршрута не требует дополнительных вложений.
Управление упрощено, поэтому вы можете использовать одно касание для управления несколькими устройствами. Вы можете легко настраивать скорость затемнения и расписание, даже если вы не большой любитель технологий. Добавление датчиков Insteon делает ваш дом еще более безопасным и функциональным.
- Не требуется нейтральный провод, поэтому идеально подходит для большинства домов
- Получите голосовое управление с помощью Alexa или Google Assistant через концентратор Insteon
- Легко прикручивается к контроллеру температуры и удаленному доступу с камеры
2) Умный WiFi диммер Leviton Decora
Очень удобный беспроводной подход к интеллектуальным переключателям света, диммер Leviton позволяет вам работать без стороннего концентратора.
Все, что вам нужно, это приложение Leviton, доступное как для iOS, так и для Android, и вы сможете приглушить свет со своего телефона или с помощью Alexa. Для голосового управления вам понадобится устройство Echo, а затем попросите вашего цифрового помощника приглушать свет по запросу.
Существует широкий выбор настенных тарелок, которые можно сочетать с любым интерьером, и есть ряд наборов для смены цвета на выбор. Вы можете настроить каждый элемент вашего умного освещения с помощью Leviton.
Идеально подходит для светодиодных фонарей и является простым способом начать работу с интеллектуальным освещением, вам понадобится провод C.
- Подключение к Wi-Fi, поэтому концентратор не требуется
- Отлично подходит для светодиодов малой мощности
- Полный контроль Alexa с использованием включенных устройств
3) Настенный выключатель HomeSeer
Если вы ищете интеллектуальный выключатель света Z-Wave, который будет работать со SmartThings, настенный выключатель HomeSeer – отличный выбор для всех типов источников света, включая светодиоды.
Вы получите всю надежность, которую ожидаете от связи Z-Wave, и беспроблемную интеграцию с другой интеллектуальной бытовой техникой.
Несмотря на то, что вы можете использовать любой контроллер, проприетарные HomeTrollers обеспечат превосходный опыт и позволят вам легко использовать все функции.
Этот умный выключатель света становится самостоятельным, когда вы включаете его в свою экосистему HomeSeer. Используйте манипуляторы для настройки нескольких событий и нажмите в комбинации, чтобы запустить ряд событий.
Несмотря на незначительную обратную связь с мерцанием, переключатель HomeSeer хорошо работает со светодиодами и представляет собой доступный и эффективный способ повысить интеллект ваших переключателей света.
Как выглядит проходной выключатель с 2 и более мест?
Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.
Подключение проходного выключателя
Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.
В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.
В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель
https://youtube.com/watch?v=3yLQJbjN8Eo
Устройство и схема
Это коробочка из изолятора (пожаробезопасного пластика), в которой установлен тройной механизм размыкания/замыкания контактов, клеммы для подключения проводов: общего провода (фаза от автомата или распредкоробки), три провода после размыкания, идущие на лампы.
Еще имеется механизм крепления и внешние защитно-декоративные элементы: пластиковая рамка-панель и клавиши, легко снимаемые и устанавливаемые на защелках.
Чтобы подключить освещение трех комнат или люстры с тремя группами лампочек к тройному выключателю, необходимо заранее подготовить проводку и посадочное отверстие для выключателя. Должно получиться так, как показано на схеме.

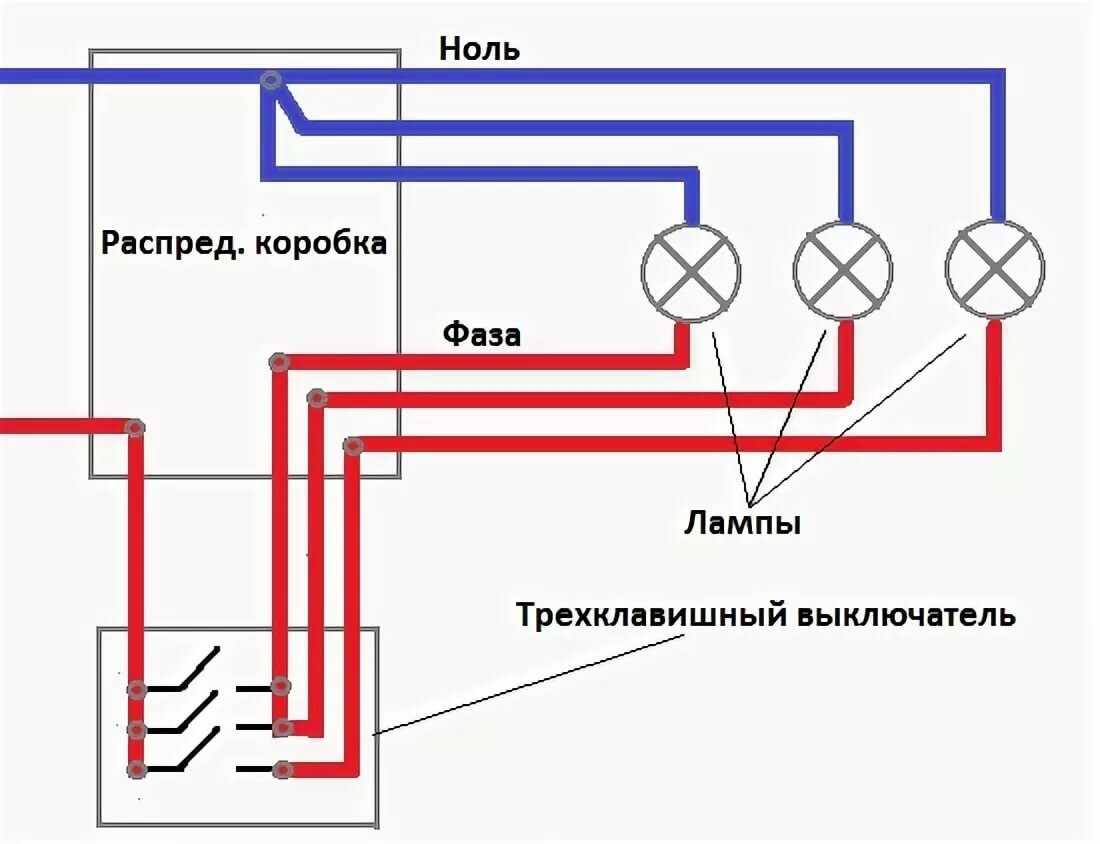

На показанной схеме нулевой провод через распределительную коробку разведен по всем лампам (через потолок или верхнюю горизонтальную штрабу), а фаза подводится к выключателю. После выключателя каждый из проводов подводит фазу к своей лампе, то есть делается три штрабы — на каждую лампу по одной. Это не всегда хорошо.
Как подключить трехклавишный выключатель с розеткой, блок розеточный
В панельных домах широко используются трехклавишные выключатели с розеткой. Они стоят в коридоре и управляют светом в трех помещениях — это кухня, ванная комната и санузел. Розетка здесь предусмотрена для разных бытовых нужд, например чтобы пылесос включить, бритву, фен и т.д. С тех пор когда они устанавливались прошло много времени и сегодня они требуют замены. Купить такие трехклавишные выключатели с розеткой не составляет большого труда, но вот разобраться со схемой его подключения не каждый может. В данной статье я подробно разбираю схему подключения трехклавишного выключателя с розеткой, с которой Вы сможете сделать все самостоятельно.
Перед началом всех работ обязательно обесточьте квартиру или данную линию. Безопасность превыше всего.
Во время демонтажа старого блока запомните, а лучше подпишите все провода, которые будете отключать. Это позволит быстро разобраться какой провод и куда идет. В двух словах о проводах — смысл здесь такой:
- от распределительной коробки к блоку выключателей подходит один двухжильный провод и заводится на контакты розетки;
- от этой розетки от контакта «фаза» идет перемычка на общий контакт блока выключателей (это единственный на рисунке ниже черный провод);
- от других контактов блока выключателей идут на светильники три фазных проводника.
Этих объяснений думаю недостаточно, поэтому зарисовал схему подключения трехклавишного выключателя с розеткой, где все подробно расписал
Тут Вы уделяйте внимание нарисованным линиям и не особо обращайте внимание на кучу проводов в блоке, так как тут наведена самодеятельность и хозяева квартиры запитали еще одну розетку. Смотрите ниже

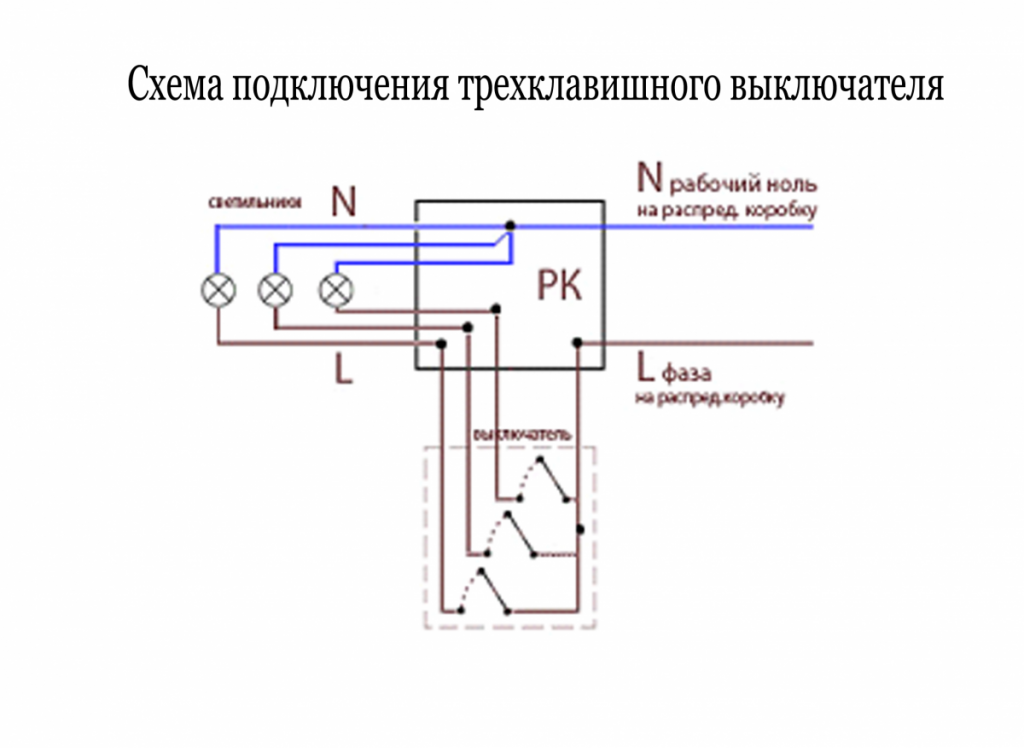

Схема подключения трехклавишного выключателя с розеткой
На фото выше уже в стену вмонтирована пластмассовая коробка от нового трехклавишного выключателя с розеткой. Она точно входит в выштробленное углубление от старого выключателя. Ее можно посадить на гипс, а можно прикрепить дюбелями. Тут выбор за Вами.
Вот ниже фотка без моего художества. Данный блок стоит в квартире у одной семьи пенсионеров. Проводка тут старая и менять ее они ни в коем случае не захотели. Часть проводов была поломана и они были наращены через одиночные клеммные колодки. Далее видим желто-зеленый проводок — это «нулевой» проводник отходящий на розетку смонтированную на кухню (это уже самодеятельность какого-то электрика).
Ниже уже поставлены на место сами переключатели. На самом деле их можно не снимать, так как доступ к болтам контактов все равно есть.
Я снял их ради интереса.
Теперь ставим корпус на место. Он крепится тремя болтами.
Ставим боковую клавишу.
Теперь другую боковую клавишу.
На заключительном этапе ставим среднюю клавишу. Вот и все трехклавишный выключатель с розеткой готов к эксплуатации. Для того чтобы его разобрать и добраться до контактов нужно выполнить действия в обратном порядке описанном здесь.
Если этих объяснений вам не достаточно, то читайте новый материал дополняющий эту статью: Дополнение к статье «Схема подключения трехклавишного выключателя с розеткой». Тут я рассматриваю две разные схемы подключения такого блока и привожу подробные пояснения.
Учитель по физике – Вовочке: — Что будет, если вставлять магнит в катушку и вынимать его обратно? — В цепи возникает индукционный ток. — Верно! А если это долго делать? — Может родиться электрик.
Подключение трехклавишного выключателя света
Если к главному рубильнику имеется свободный доступ, повесьте предупреждающую табличку о проведении электротехнических работ. После этого провода вам необходимо подключить к нулевому проводу.
Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории: — механические — связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т.
После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.
Таким же образом работает и левый контакт выключателя.
Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.
На тройном выключателе предусмотрено 4 контакта, 3 из которых идут на лампы и один на питающий провод сети рисунок 3. Далее вставляем и прикручиваем фазу во входное крепление, а провода, идущие к лампочкам в остальные 3 крепления, надежно устанавливаем выключатель в стену или стакан, после чего собираем сам корпус.
Существенных различий в конструкции обычно не имеется. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства.
Как подключить трёхклавишный выключатель.
3 лучших переключателя включения / выключения
1) Выключатель дистанционного управления Insteon
Если вы хотите управлять включением и выключением света, а не только затемнением, Insteon очень прост в установке и обеспечивает большую гибкость.
Insteon’s ToggleLinc Relay позволяет вам управлять любыми нерегулируемыми лампами и вентиляторами в вашей существующей интеллектуальной сети. В самом общем смысле вам нравится эта функция включения / выключения, но есть много возможностей для расширения.
Используйте пульт дистанционного управления Insteon, чтобы включить свет, даже если вы лежите в постели. Добавление концентратора Insteon позволит вам ввести элемент программируемости. Если вы хотите использовать Alexa или Google Assistant, все, что вам нужно, – это необходимое устройство и этот важнейший концентратор.
При установке не о чем беспокоиться, а переключатель дистанционного управления Insteon Remote Control On / Off – это тихий и эффективный способ получить дистанционное управление освещением.
Ключевые преимущества
- Дистанционное включение и выключение света с уменьшением шума на 80%
- Сценовое освещение упрощает управление освещением по всему дому одной командой
- Без потери настроек в случае сбоя питания
2) Интеллектуальный переключатель беспроводного включения / выключения GE Z-Wave
Если вы уже инвестировали в умный дом с поддержкой Z-Wave, умный переключатель GE Z-Wave позволяет вам управлять всеми проводными источниками света в вашем доме через соответствующий шлюз Z-Wave.
Этот переключатель позволяет вам работать с уже установленным освещением, но добавляет удаленный доступ и беспроводное планирование.
Благодаря еще большей скорости и на 400% больше памяти, чем Z-Wave Classic, это устройство Z-Wave Plus обладает всей надежностью, которую вы ожидаете от этого протокола, а также диапазоном, подходящим для даже больших домов.
Этот интеллектуальный переключатель требует установки в стене, но это несложно. Корпус довольно солидный, поэтому убедитесь, что ваша коробка достаточно глубока.
Если вы не хотите начинать менять проводку и ищете способ интегрировать освещение в свой умный дом Z-Wave, этот переключатель включения / выключения GE просто необходим.
Ключевые преимущества
- Z-Wave Plus предлагает больше скорости и памяти, чем Z-Wave Classic
- Используйте практически с любыми типами лампочек
- Впечатляющий диапазон до 150 футов
3) Переключатель HomeSeer Z-Wave On / Off
Этот переключатель включения / выключения HomeSeer поддерживает Z-Wave и позволяет вам управлять освещением в вашем доме с помощью любого контроллера. Мы рекомендуем использовать HomeTroller HomeSeer для достижения наилучших результатов.
Хотя это может показаться не более чем уловкой, несколько цветов, доступных для светодиодного индикатора, могут действительно пригодиться, что удивительно. Простое использование красного цвета для открытых дверей позволяет сразу увидеть, была ли нарушена безопасность.
Вам понадобится концентратор Z-Wave, поэтому этот умный коммутатор хорошо подойдет, если у вас уже есть концентратор или вы планируете построить свой умный дом, и в этом случае концентратор в любом случае будет необходим.
Как и в случае со всеми лучшими интеллектуальными переключателями, управление HomeSeer чрезвычайно интуитивно понятно. Вы просто нажимаете несколько конфигураций, чтобы запускать команды.
Этот интеллектуальный коммутатор с простой установкой и широким диапазоном управления является еще одним успешным вариантом от HomeSeer.
Ключевые преимущества
- Несколько цветов для индикаторов состояния, чтобы вы могли с первого взгляда упростить мониторинг своего умного дома
- Z-Wave для надежной связи
- Очень легко установить
Методы подсоединения
Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

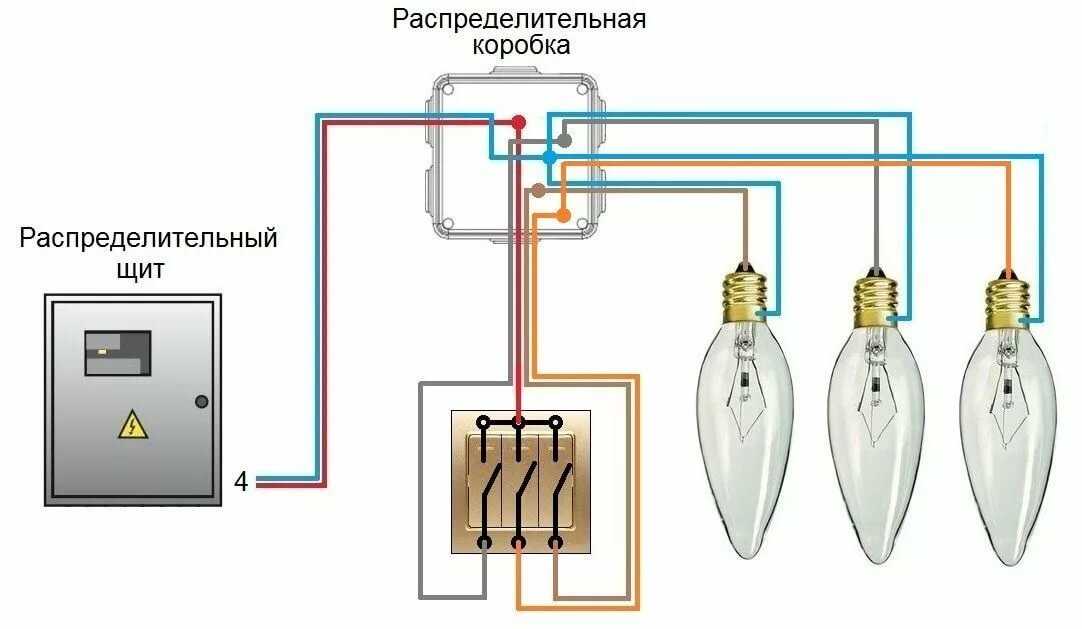

С помощью распределительной коробки
Распределительная коробка
Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание
С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства
Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.
Без распределительной коробки
При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков
Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой
Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.
