Установка теплового реле (схема)

Устройство и виды

Реле тепловые выпускаются нескольких типов, для каждого из них характерны свои конструктивные особенности и область использования. Основными типами являются следующие реле:

• РТЛ;
• РТТ;
• РТИ;
• ТРН;
• твердотельные;
• РТК;
• РТЭ.

РТЛ представляют собой 3-х фазные устройства, предназначенные для защиты электродвигателей от перегрузок, заклинивания ротора, продолжительного пуска, фазного перекоса. Устройства ставятся на клеммные контакты пускателя ПМЛ. Могут самостоятельно работать как защитный прибор с клеммами типа КРЛ.

Реле типа РТТ — также трехфазное устройство, обеспечивающее защиту короткозамкнутых двигателей от затяжных пусков, заклинивания, токовых перегрузок, иных, не менее опасных аварийных ситуаций. Благодаря особенностям конструкции реле крепятся к корпусу магнитных пускателей типов ПМА и ПМЕ, а также в качестве отдельного устройства на специальной панели.

Трехфазные реле РТИ используются для защиты электромотора от перегрузок, перекосов фаз, стопорения и других тяжелых режимов функционирования. Крепятся к корпусу пускателей КМТ и КМИ.

ТРН — тепловой 2-х фазное реле, посредством которого осуществляется контроль за пуском и работой приборов. Оснащается механизмом ручного возврата клемм в первоначальное положение, при этом температура среды на эффективность функционирования реле не влияет.

Реле перезагрузки тепловое РТЛ с уровнем защиты IP20 на номинальный ток 100А

Твердотельные реле — 3-х фазные устройства, конструкция которого не предусматривает наличия подвижных частей. Реле также не восприимчивы к воздействию окружающей среды, применяются в местах с риском разрыва.

В реле типа РТК контроль температуры выполняется посредством щупа, размещенного в корпусе прибора.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

• трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
• Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Внимание. Наиболее часто используют схему, которая требует использования одного пускателя

Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки

С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп.

Включение работы магнитного пускателя производится с помощью Пуск, которая смыкает цепь, а отключение – с помощью кнопки Стоп, которая производит расцепление цепи.

Схема подключения магнитного пускателя

Основная схема состоит из 2-ух частей:

1. Силовых 3 пар контактов , которые подают электропитание на электрооборудование.
2. Схемы управления , которая состоит из катушки, кнопок и дополнительных контактов, которые участвуют в поддержании работы катушки или блокируют ошибочные включения.

Самая распространенная схема подключения с одним пускателем. Она самая простая с ней самостоятельно справится любой человек. Для ее сборки нам понадобится 3 жильный кабель до кнопок и одна пара нормально разомкнутых контактов в отключенном положении пускателя.

Рассмотрим схему с подключением катушки на 220 вольт , если у Вас на 380 Вольт тогда вместо синего ноля необходимо подключить другую разноименную фазу. В нашем случае черного или красного цвета. В качестве блок контакта будет использоваться четвертая свободная пара, которая включается вместе с тремя парами силовых. Они все расположены сверху, но могут дополнительные находится и сбоку.

На силовые контакты пускателя с автомата приходят три фазы A, B и C. Для того, что бы при нажатии кнопки «Пуск» они включились, необходимо подать 220 Вольт напряжения на катушку, которая при этом потянет якорь и подвижные контакты сомкнуться с не подвижными. Цепь замкнется, а для того что бы ее разомкнуть понадобится отключить катушку.

Для того чтобы собрать цепь управления необходимо одну фазу, в нашем случае зеленную, подключить сразу напрямую к контакту катушки, а со второго №5- подключаем проводом к контакту №4 пусковой кнопки. Так же со второго контакта катушки пускаем еще один провод (на схеме желтого цвета) через блок контакты на другой парный разомкнутый контакт кнопки «Пуск». С него же делается перемычка (синего цвета) на замкнутый контакт кнопки «Стоп», на второй контакт которой подключается ноль от электропитания.

Принцип работы прост. При нажатии кнопки «Пуск» замыкаются ее контакты и на катушку подается 220 Вольт- она включает основные и дополнительные контакты. Отпускаем кнопку- размыкаем контакты пусковой кнопки, но пускатель остается включенным, потому что ноль подается на катушку через замкнутые блок контакты.

Для отключения необходимо разорвать ноль- это делается при помощи размыкания контактов кнопки «Стоп». Обратно пускатель не включится, потому что ноль будет разорван на блок контактах. Для включения понадобится снова нажать кнопку «Пуск».

Главное отличие магнитного пускателя от рубильника или автомата: при пропадании электричества пускатель всегда отключится и для повторного включения необходимо опять нажать на кнопку «Пуск».

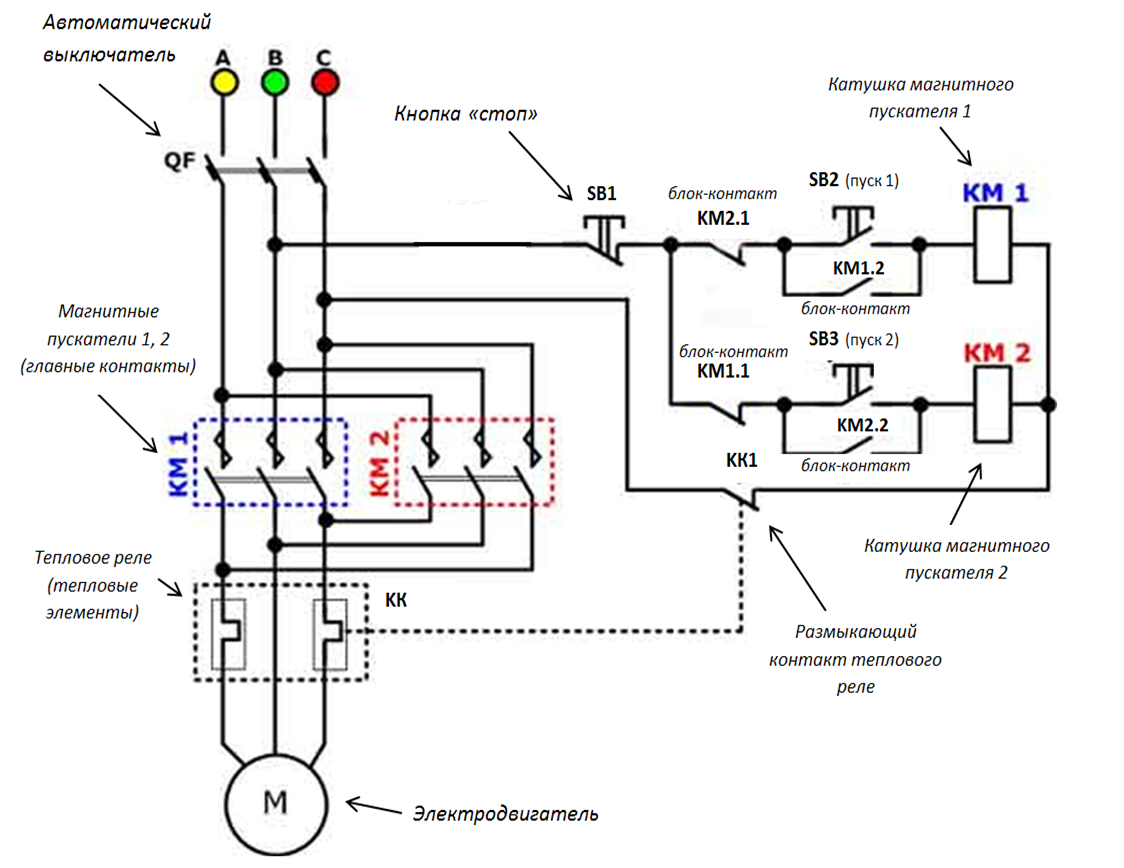

Для реверсивной схемы подключения асинхронного двигателя необходимо собрать схему из одной кнопки «Стоп», 2 пускателей и кнопок «Пуск». Об этом Вы узнаете из этой нашей статьи.

Тепловое реле: схема подключения, принцип работы, назначение

Тепловые реле – это электрические устройства, основным назначением которых является защита двигателя от избыточной нагрузки и, как следствие, перегрузки системы в целом. На сегодняшний день наиболее распространенными являются следующие типы тепловых реле: ТРН, РТИ, РТТ и РТЛ. Необходимость применения тепловых реле обусловлена тем, что долговечность любого оборудования напрямую зависит от того, как часто оно бывает перегружено. Так, при регулярном превышении номинального напряжения происходит нагрев оборудования, что приводит к старению изоляции и, как следствие снижает эксплуатационный срок установок.

1. Схема подключения теплового реле
2. Принцип работы теплового реле
3. Виды тепловых реле (РТТ, РТЛ, ТРН, РТИ)

Виды термореле защиты

Следует отметить, что на современном рынке электротехнических изделий представлены разные типы модулей тепловой защиты электрических силовых агрегатов. Каждый из этих типов устройств используется в конкретной ситуации и для определенного вида электрического оборудования. К основным разновидностям тепловых реле защиты можно отнести следующие конструкции.

1. РТЛ — электромеханический прибор, обеспечивающий качественную тепловую защиту трехфазных электродвигателей и других силовых установок от критических перегрузок по току потребления. Кроме этого, термореле этого вида защищает электроустановку при дисбалансе питающих фаз, затянутого во времени пуска устройства, а также при механических проблемах с ротором: заклинивания вала и так далее. Монтируется прибор на контактах ПМЛ (пускатель магнитный) или как самостоятельный элемент с клемником КРЛ.
2. РТТ — трехфазное устройство, предназначенное для обеспечения защиты электрических двигателей с короткозамкнутым ротором от токовых перегрузок, перекосу между питающими фазами и при механических повреждениях ротора, а также от затянутого по времени пускового момента. Имеет два варианта установки: как самостоятельный прибор на панели или совмещенный с магнитными пускателями ПМЕ и ПМА.
3. РТИ — трехфазный вариант электротеплового расцепителя, защищающего электрический двигатель от тепловых повреждений обмоток при критическом превышении значений тока потребления, от длинного пускового момента, асимметрии питающих фаз и при механических повреждениях движущихся частей ротора. Устанавливается устройство на магнитных контакторах КМТ или КМИ.
4. ТРН — двухфазное устройство электротепловой защиты электрических двигателей, обеспечивающее контроль длительности пуска и тока в нормальном рабочем режиме. Возврат контактов в исходное состояние после аварийного срабатывания осуществляется только вручную. Работа данного расцепителя совершенно не зависит от температуры окружающего воздуха, что актуально для жаркого климата и горячих производств.
5. РТК — электротепловой расцепитель, при помощи которого можно контролировать один-единственный параметр — температуру металлического корпуса электрической установки. Контроль осуществляется с использованием специального щупа. При превышении критического значения температуры устройство отключает электроустановку от линии питания.
6. Твердотельное — тепловое реле, не имеющее в своей конструкции каких-либо подвижных элементов. Работа расцепителя не зависит от температурного режима в окружающей среде и других характеристик атмосферного воздуха, что актуально для взрывоопасных производств. Обеспечивает контроль над длительностью разгона электрических моторов, оптимальным током нагрузки, обрывом фазных проводов и заклиниванием ротора.
7. РТЭ — защитное термореле, по своей сути являющееся плавким предохранителем. Прибор изготовлен из металлического сплава с низкой температурой плавления, который плавится при критических значениях температуры и разрывает цепь, питающую электроустановку. Это электротехническое изделие монтируется непосредственно в корпус электросиловой установки на штатное место.

Из вышеприведенной информации видно, что в настоящее время существует несколько различных типов электротепловых реле. Все они используются для решения одной-единственной задачи — защиты электрических двигателей и других силовых электроустановок от токовых перегрузок с повышением температур рабочих частей агрегатов до критических значений.

Устройство и принцип работы реле

Реле представляет собой катушку, состоящую из:

• немагнитного основания с обмоткой из меди, дополненной тканевой, синтетической изоляцией или (чаще) диэлектрическим лаковым покрытием;
• металлического сердечника;
• пружин;
• якоря;
• соединителей;
• контактной пары.

Когда ток подается на обмотку электромагнита или соленоида, якорь, соединенный с контактом, притягивается к сердечнику, происходит замыкание электрической или электронной цепи. Если сила тока уменьшается до заданного показателя, пружина воздействует на якорь, который в свою очередь возвращается в исходное положение, цепь размыкается, происходит отключение потребителей.

Резисторы обеспечивают более плавную и точную работу. С помощью конденсаторов системы защищают от перепадов напряжения и искрения.

Электромагнитный соленоид (простейшая схема):

Большинство модификаций электромагнитных реле оснащены несколькими парами контактов, что обеспечивает одновременное управление несколькими цепями. Принцип работы коммутационного устройства представляет собой электромагнитную индукцию. Простота эксплуатации обеспечивает безотказную работу устройств.

Ключевые характеристики реле:

• чувствительность — то есть реакция на силу, с которой ток подается на обмотку, чтобы устройство включилось;
• сопротивление обмотки электромагнита;
• напряжение срабатывания обозначает минимальную величину тока для переключения контактов;
• напряжение отпускания в виде параметра тока, при котором коммутационное устройство отключается;
• время, за которое притягивается и отпускается якорь;
• частота срабатывания с рабочей нагрузкой на контактах.

Как обозначается на схеме

Ремонт, подключение или разработка электрооборудования выполняются с помощью специальных схем

Так как реле является важным компонентом системы, важно знать, как оно обозначается схематично. Существует международный классификатор с буквенно-графическими обозначениями коммутационного устройства

На электрических схемах реле представлено в виде прямоугольника. Выводы питания показывают от наибольших его сторон. Буквенное обозначение функционального назначения реле:

• KA – тока;
• KV – напряжения;
• KB – блокировки;
• KBS – блокировки от многократного включения;
• KH – указательное;
• KL – промежуточное;
• KQ – фиксации положения выключателя;
• KSV – контроля цепи напряжения;
• KSP – контроля давления;
• KSH – контроля напора;
• KSL – контроля уровня жидкости;
• KSR – скорости;
• KSQ – состава вещества;
• KW – мощности;
• KZ – сопротивления.

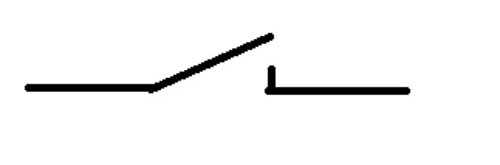

Схематичное обозначение коммутационного устройства:

Маркировка электротепловых реле

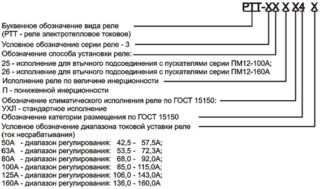

Обозначение прибора имеет вид букв и цифр в зависимости от изготовителя. Чаще всего маркировку производят на основе сокращенного названия, а также:

• параметров тока уставки – прописывается в скобках цифрами;
• буквенного обозначения конструкции;
• климатического исполнения в виде диапазона;
• токового номинала – используются цифры (1 – до 25 А, 2 – до 100 А, 3 – до 510 А);
• особенностей устройства – совместимость с цепью постоянного и переменного тока, моно- и бистабильные аппараты, с ускорением или замедлением включения/выключения, с обмоткой или без нее.

Все обозначения прописываются в паспорте реле.

Подсоединение, регулировка и обозначение ТР

Устанавливать реле электротепловое нужно с магнитным пускателем, который соединяет и запускает двигатель. В качестве самостоятельного прибора устройство ставится на дин-рейку или монтажную панель.

Схема подключения аппарата

Схемы подключения пускателей с тепловыми видами реле зависят от типа прибора:

• Последовательное подключение с обмоткой мотора или катушкой пускателя на нормально разомкнутый контакт (НЗ). Элемент работает, если его подключить к клавише остановки. Система применяется при необходимости оснащения двигателя защитой сигнализацией. Реле ставится после пускательных контакторов, но перед мотором, потом подсоединяется контакт НЗ.
• Разрыв нуля пускателя нормально замкнутым контактом. Схема удобна и практична – ноль можно подключить на контакт ТР, от второго контакта подкидывается перемычка к катушке пускателя. В момент срабатывания реле происходит разрыв нуля и обесточивания пускателя.

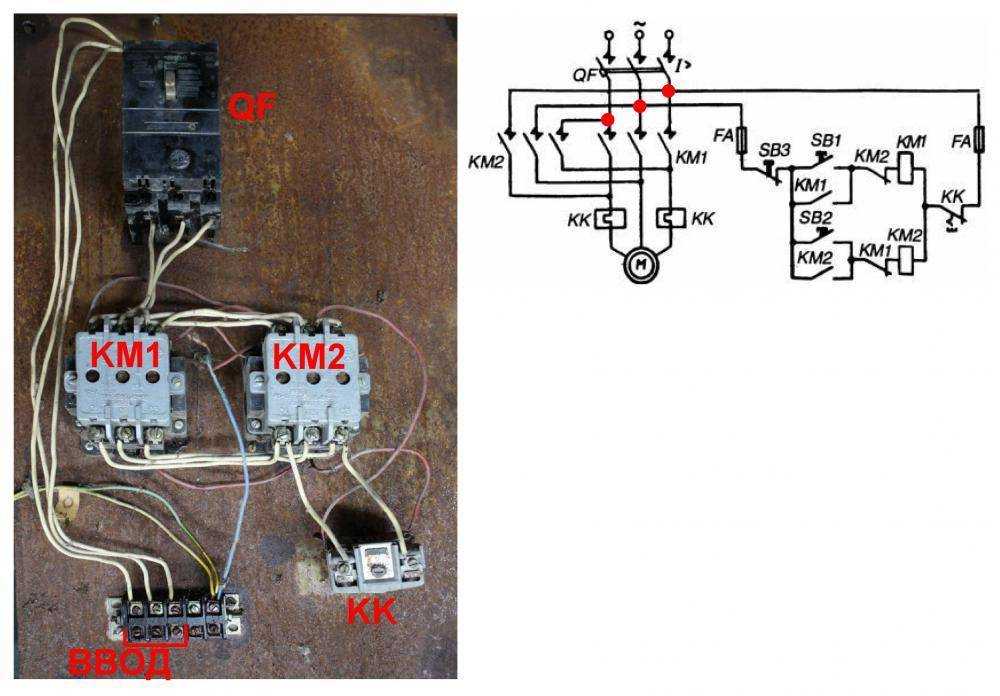

• Реверсивная схема. В цепи управления находится нормально замкнутый и три силовых контакта. Электродвигатель запитывается через последние. При активации защитного режима происходит обесточивание пускателя и остановка мотора.

Порядок регулировки

SAMSUNG CSC

Настройка прибора производится на специализированных стендах с маломощным нагрузочным трансформатором. Нагревательные узлы подключаются на его вторичные механизмы, а напряжение управляется с помощью автотрансформатора. Токовый предел нагрузки регулируется амперметром, подсоединенным через вторичную цепь.

Проверка производится так:

1. Поворот трансформаторной рукоятки в нулевое положение с подачей напряжения. Затем выбирают ток нагрузки ручкой и проверяют время срабатывания реле с момента погасания лампы секундомером. Норма – 140-150 сек при токе 1,5 А.
2. Настройка токового номинала. Производится, когда токовый номинал нагревателя не совпадает с номиналом мотора. Предел регулировки – 0,75 – 1,25 от номинала нагревателя.
3. Настройка токовой уставки.

Для последнего действия потребуется произвести расчет:

• определить поправку на номинальный ток без компенсации температуры по формуле ±Е1 = (Iном-Iо)/СIо. Iо – ток нулевой уставки, С — цена деления эксцентрика (С = 0,05 для открытых моделей и С = 0,055 – для закрытых);
• вычислить поправку с учетом температуры окружающей среды E2=(t – 30)/10, где t — температура;
• рассчитать суммарную поправку, сложив полученные величины;
• округлить результат в большую или меньшую сторону, перевести эксцентрик.

Ручная регулировка

Отрегулировать тепловое реле можно вручную. Величина тока срабатывания может устанавливаться в диапазоне от 20 до 30 % от номинала. Пользователю понадобится плавно перемещать рычаг для изменения изгиба биметаллической пластины. Ток срабатывания также регулируется после замены термического узла.

Современные коммутаторы оснащаются тестовой кнопкой для поиска поломки без задействования стенда. Используя клавишу сброса, можно обнулять настройки в автоматическом или ручном режиме. Для отслеживания состояния прибора используется индикатор.

Принцип работы реле теплового реле перегрузки

В основе работы теплового реле лежит принцип деформации встроенных в конструкцию биметаллических пластин, их нагревание при повышении значения тока отключает устройство. Биметаллические пластины подвергаются деформации при прохождении по ним электрического тока, изменение пластины происходит в соответствии с заданным значением тока. Возможность повторного запуска и сброс реле возможен только при остывании пластин. Тепловые реле работают как в цепях переменного, так и постоянного тока. Их конструкция имеет:

• Три полюса для подключения 3 фаз.
• Компенсирующий элемент, который не дает окружающей температуре влиять на пороги отключения.
• Кнопку ручного сброса и элемент для автоматического восстановления рабочего состояния оборудования.
• Градуировку в амперах, с ее помощью можно выставить предельно допустимое значение температуры, при котором произойдет срабатывание защиты на отключение (параметры двигателя должны соответствовать предельному значению на табличке «шильдике» на реле).

Рис. №2. Внутренний вид и устройство теплового реле перегрузки с биметаллическим расцепителем.

Одной из функциональных способностей тепловых реле нового поколения является реагирование на обрыв фазного провода. Это так называемая псевдодифференциальная защита, реле с такой способностью нельзя использовать для защиты однофазных двигателей.

Рис.№3 График, демонстрирующий зону отключения тепловых реле перегрузки с компенсацией по температуре окружающего воздуха в соответствии с международными стандартами.

Обозначение реле на схеме

Чтобы отремонтировать или создать новое электрооборудование, мало знать как работает реле, нужно знать как оно выглядит на схемах. В приведенной ниже таблице показаны самые основные буквенно-графические обозначения КУ принятые в международном классификаторе.

Основные обозначения

Изображение	Описание
	Схематически обмотка соленоида выглядит как прямоугольник, от наибольших сторон которого отходят выводы питания электромагнита – А и А1. Также на схеме это коммутационное устройство может обозначаться буквой К.
	Контакты КУ на схеме изображаются точно так же как и контакты переключателей.
	Поляризованное реле на схеме изображается в виде прямоугольника с жирной точкой на одном из выводов контакта. Буквенное обозначение P внутри прямоугольника также говорит о полярности устройства.
	Иногда внутри прямоугольника указывают параметры или конструктивные особенности. Так, например, две наклонные линии могут обозначать, что в устройстве имеется 2 обмотки.

Подробнее, с символическим обозначением реле и других элементов электронных и электрических схем, можно ознакомиться, заглянув в специальные справочники, которых в интернете довольно много.

Кратко о тепловых реле

Тепловые реле холодильников совмещают с пускозащитными. Применяются многими двигателями. Отличие защитных в электромагнитной конструкции, где катушка может мгновенно отработать резкое повышение тока. Тепловые работают с интегрированием эффекта некоторым отрезком времени. Медная обмотка иногда перегревается. В мясорубках случается, когда заклинивает вал. Ток повышает лимитирующую величину. Чтобы избежать опасности, изготовитель включает в механическую передачу пластиковые шестерни, ломающиеся, спасающие ситуацию. Конечно, лучше применять тепловые реле.

Принцип действия основан на свойствах биметаллических пластин. Двухслойные материалы, составленные парой металлов с неодинаковым коэффициентом линейного расширения. В результате при изменении температуры биметаллическая пластина гнется. Контакты используются повсеместно, начиная электрическими утюгами, заканчивая чайниками! Измерение тока происходит преимущественно в тепловых реле. В остальных случаях нагрев вызывается изменением температуры прибора: пара, ТЭНа.

В тепловых реле принцип используется, вариантом (см. патент US292586 A), но распространен больше другой – с защитой по току. В последнем случае используется упомянутый закон Джоуля-Ленца. С течением времени тепловой эффект накапливается, при соблюдении условий реле срабатывает. Обрыв цепи блокирует дальнейший рост температуры. Условия срабатывания реле тесно связаны с конструкцией двигателя.

Для трёхфазных цепей используются двух- или трехполюсные тепловые реле. Включаются меж двумя линиями (нейтраль короткозамкнутая), в нормальном режиме ток здесь мал. При большой мощности вместо непосредственного присоединения к цепи используются трансформаторы тока. Эффект получается аналогичный: при обрыве фазы равновесие нарушается, нагрузка теплового реле увеличивается. В результате происходит разогрев биметаллической пластины, цепь обрывается. Двигатель спасается от перегрева, других негативных последствий.

Основные типы реле

Совместимость релейного устройства с конкретным мотором зависит от его типа. Производители выпускают:

• ТРП. Аппарат с одним полюсом и комби-системой нагрева, который защищает асинхронные моторы. Подходит для сети с постоянным током не более 440 В, нечувствителен к ударам.
• РТЛ. Предотвращает неисправность двигателя в условиях выпадения фазы, токовой асимметрии и перегрузки, затяжного пуска, заклинивания. Монтируется на дин-рейке отдельно или совместно с пускателем.
• РТТ. Основное назначение приборов – предотвращение затяжного старта, перегрузки, перекоса фазы асинхронных моторов с роторами короткозамкнутого типа.
• ТРН. Двухфазный коммутатор для контроля пуска и функционала двигателя. Подходит под сеть переменного тока, контакты в исходное положение возвращаются вручную.
• РТИ. Тепловое РТИ-реле отличается минимальным энергопотреблением, совместимы с автовыключателями или предохранители. Установка производится на специальный контактор.
• Твердотельные. Компактные приборы без активных узлов. Принцип их функционала заключается в проверке тока работы и пуска, определении средних показателей температуры двигателя. Устанавливаются на аварийно опасных участках.
• РТК. Пусковой аппарат, контролирующий температуру внутри корпуса оборудования. Задействуется в схемах с реле-частью комплектации автоматики.

Примеры схем подключения

В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.

Рис. 7: пример схемы подключения

Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).

Рис. 8: Еще одна схема подключения реле времени

На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме.  Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.

Рис. 9: схема включения реле через контактор

Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор.  В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.

Реле времени c анкерным или часовым механизмом

Главным элементом этой конструкции является пружина, которая «взводиться» с помощью электромагнита. Контакты реле замыкаются после того, как часовой механизм отсчитает положенное время, которое можно выставить на специальной шкале.

Реле времени c применением двигателей

Позволяет производить задержку времени от 10 секунд до нескольких часов. Имеет в составе синхронный электродвигатель, редуктор и электромагнит, с помощью которого осуществляется сцепление первых двух элементов.

Области использования прибора

Электротепловые реле предназначены для предотвращения выхода из строя электромоторов от перегрузок по показателям рабочего тока, в результате которых происходит превышение нормативных показателей рабочей температуры последних. Любой электрический двигатель имеет номинальный рабочий ток. Критическое превышение этой технической характеристики в течение длительного времени приведет к перегреву обмоток силовой установки, разрушению изоляционного слоя и выходу из строя мотора в целом.

Устройство электротепловой защиты отключит электрический двигатель и не допустит аварии и выхода из строя электромотора. Термореле защиты от перегрузок применяются и в других сферах народного хозяйства, быту и производстве, но основное их предназначение — это защита электрических силовых установок от увеличения тока нагрузки до критических значений. Без этого прибора безопасно эксплуатировать электрические двигатели невозможно!

Конструкция реле

Реле цепи управления состоит из термочувствительного элемента, и множества контактных точек. Цепь управления для защищенного компьютера проходит через контакты реле. Если машина перегружена на текущих уровнях, тепловой датчик реле переключается к тепловым реле перегрузки, от которых, в свою очередь, поступает сигнал к основному источнику питания машины.

Термин «чувствительный элемент» описывает количество отдельных контуров, управляемых переключателем. Количество проводов определяет количество контактов испарителя. Переключатели реле тепла обычно имеют от одного до четырех полюсов – стинол (stinol).

Спусковой механизм приводит в действие вспомогательный переключатель реле тепловое авв (abb), который разрывает цепи катушки, ведущие на контактор двигателя кми. В этот момент индикаторный автомат показывает: «Сработало».

Зачем нужны защитные аппараты?

Даже если электропривод грамотно спроектирован и используется без нарушения базовых правил эксплуатации, всегда остается вероятность возникновения неисправностей.

К аварийным режимам работы относят однофазные и многофазные КЗ, тепловые перегрузки электрооборудования, заклинивание ротора и разрушение подшипникового узла, обрыв фазы.

Функционируя в режиме повышенных нагрузок, электрический двигатель расходует огромное количество электроэнергии. А при регулярном превышении показателей номинального напряжения оборудование интенсивно нагревается.

В результате быстро изнашивается изоляция, что приводит к значительному снижению эксплуатационного срока электромеханических установок. Чтобы исключить подобные ситуации, в цепи электрического тока подключают реле тепловой защиты. Их основная функция – обеспечить нормальный режим работы потребителей.

Они отключают мотор с определенной выдержкой времени, а в некоторых случаях – мгновенно, чтобы предотвратить разрушение изоляции или повреждение отдельных частей электроустановки.

Токовое реле постоянно защищает электрический двигатель от обрыва фазы и технологических перегрузок, а также торможения ротора. Это главные причины, из-за которых возникают аварийные режимы

С целью не допустить понижение сопротивления изоляции задействуют устройства защитного отключения, ну а если поставлена задача предотвратить нарушение охлаждения, подключают специальные аппараты встроенной тепловой защиты.

Коротко о главном

Тепловое реле является важнейшим элементом для защиты электродвигателя при работе в пиковых продолжительных перегрузках. При работе мотор постоянно подвергается воздействиям, которые затрудняют его работу. Чаще всего такие влияния носят кратковременный характер.

Но поскольку любая лишняя нагрузка провоцирует повышение температуры различных узлов, то это может привести к серьезным поломкам. Если увеличение силы тока действует в сети слишком долгое время, то это легко приводит либо к сгоранию обмотки, либо к заклиниванию вала двигателя.

Тепловое реле является самой надежной защитой. Игнорируя кратковременные сбои, прибор срабатывает только на продолжительные проблемы. Полностью исключая нежелательный перегрев оборудования.
