Cмеситель для кухни: устройство крана, ремонт однорычажного и шарового, видео

Дополнительный функционал и особенности

Помимо конструктивных отличий, смесители для кухни могут быть совершенно разных моделей. Они должны обладать рядом конструктивных особенностей, которые делают этот кран идеально подходящим именно для кухни, а именно:

высокий излив;
возможность поворота;
направление струи в центр мойки;
выдвижной шланг.

Высокий излив будет очень кстати на кухне, так как часто возникает необходимость набрать воду в высокую емкость, например, ведро или кувшин. Еще одно условие – вода поступает в центр мойки. Это удобно для мытья посуды. Задачи на кухне могут быть самыми разными, поэтому было бы неплохо, если бы излив смесителя можно было поворачивать.

Наличие выдвижного шланга в конструкции смесителя для кухни сделает кран более практичным и мобильным. С таким новшеством можно без проблем набрать ведро воды, которое стоит на полу или вымыть крупногабаритную посуду со всех сторон.

Некоторые смесители оснащены дополнительным функционалом, например, возможностью переключения прямой струи в капельный режим или наличием дополнительного выхода для подачи фильтрованной воды.

Как разобрать смеситель

Конструкция смесителя

Перед выполнением ремонта необходимо определить причину неисправности. Для этого требуется разобрать смеситель. Приступая к разборке, нужно перекрыть подачу воды, спустить из труб оставшуюся воду, приготовить тряпки, так как в самом смесителе останется некоторое количество воды.

Разобрать смеситель в ванной двухвентильного типа можно так:

Сначала поддевают плоской отверткой декоративную вставку либо ослабляют плоскогубцами, если она на резьбе. За ней скрывается винт.
Винт выкручивают крестовой отверткой.
Снимают вентиль.
Откручивают декоративную заглушку, которая удерживает кран-буксу.
Разводным ключом против часовой стрелки ослабляют затяжку кран-буксы и извлекают ее.
Далее, осматривают кран-буксу на предмет повреждений.
Сборку осуществляют в обратном порядке, независимо от того, будет ли установлена старая деталь или она будет заменена на новую деталь.

Какие типы смесителей бывают

В зависимости от внутренней конструкции устройства выделяют несколько вариантов смесителей.

Вентильный смеситель

Вентильные модели комплектуются кран-буксой, которая может быть:

с пластинами из сантехнической керамики;
с резиновыми прокладками.

Отличительные характеристики первой разновидности:

За одну минуту устройство способно пропускать до 25 литров воды.
Изделие удобно в эксплуатации. Керамическая кран-букса быстро открывает и закрывает подачу жидкости.
Она чувствительна к разнообразным примесям, содержащимся в воде. Мелкие камни, налёт ржавчины истирают внутренние элементы конструкции, поэтому изделие может быстро выйти из строя.

К особенностям кран-буксы с резиновыми прокладками можно отнести:

Изделие полностью открывает пропускное отверстие. При этом делает это плавно, что позволяет более точно настроить необходимый температурный режим.
За запирание пропускного отверстия отвечает резиновая прокладка. В отличие от керамики, она менее чувствительна к разнообразным загрязнениям. Но она может быстро приходить в негодность из-за постоянного воздействия горячей воды.
Использование прибора сопровождается довольно сильным шумом.
С течением времени пользоваться устройством становится сложно. Объясняется это тем, что латунный шток постепенно покрывается слоем оксида латуни, из-за чего он увеличивается в размерах.

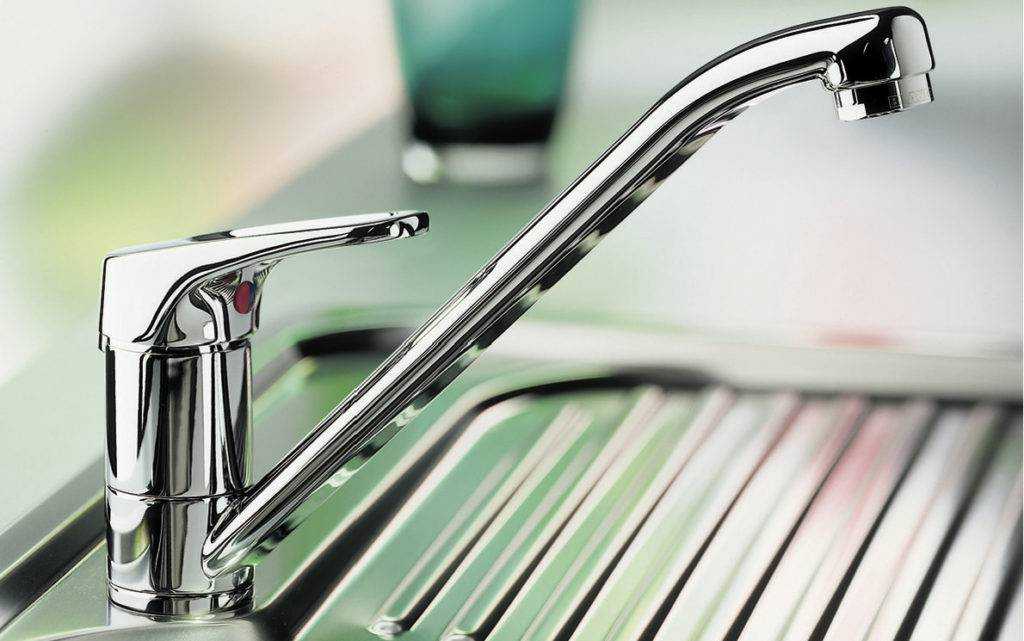

Однорычажные модели

Это наиболее современный вариант, который пользуется большим спросом среди потребителей. Объясняется это тем, что устройством удобно пользоваться. Чтобы настроить необходимую температуру и интенсивность напора, вам необходимо лишь повернуть рычаг в нужное направление.

Это занимает намного меньше времени, чем при использовании двухвентильных моделей. А значит, вы экономите не только несколько секунд, но и уменьшаете количество потребляемых ресурсов.

К недостаткам можно отнести — сложность в обслуживании и трудности в поиске необходимых картриджей. Картриджи различаются по размеру: 20, 35 и 40 мм. Чем больше диаметр устройства, тем быстрее вы наполните ванну или другую ёмкость.

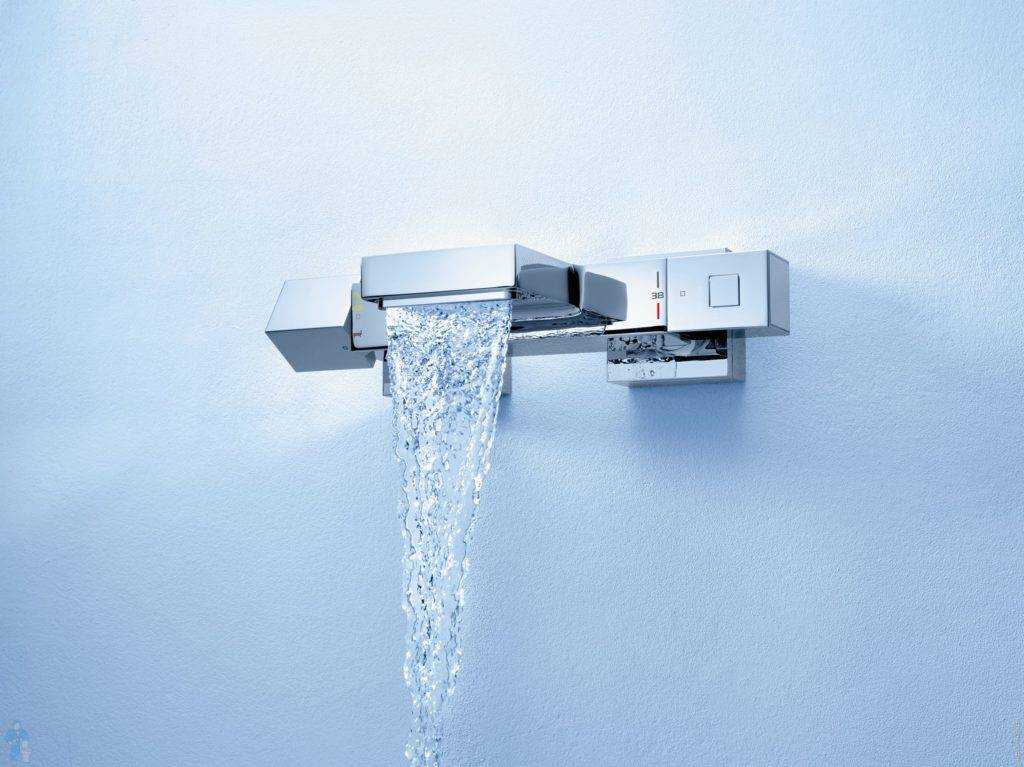

Термостатический

Развитие современных технологий не обошло стороной и сантехнические изделия. Всё более популярными становятся модели, оборудованные термостатическим элементом. Небольшое устройство управляет струёй горячей и холодной воды. Вам необходимо лишь выставить комфортную температуру и напор.

В таких моделях отсутствуют привычные рычажки и вентили, а управление осуществляется при помощи регуляторов и кнопок. С одной стороны установлена рукоятка для регулирования интенсивности потока, с другой находится температурная шкала. С её помощью вы можете устанавливать необходимую температуру. Особенно удобен такой вариант, если у вас есть маленькие дети — можно не переживать о безопасности малыша.

Но не стоит забывать о «ложке дёгтя». К сожалению, наша система водопровода не может похвастаться стабильной работой и одинаковым напором воды. В случае скачков давления и перепадов температуры термостаты могут не справиться с нагрузкой. Это приводит к сбоям в работе смесителя.

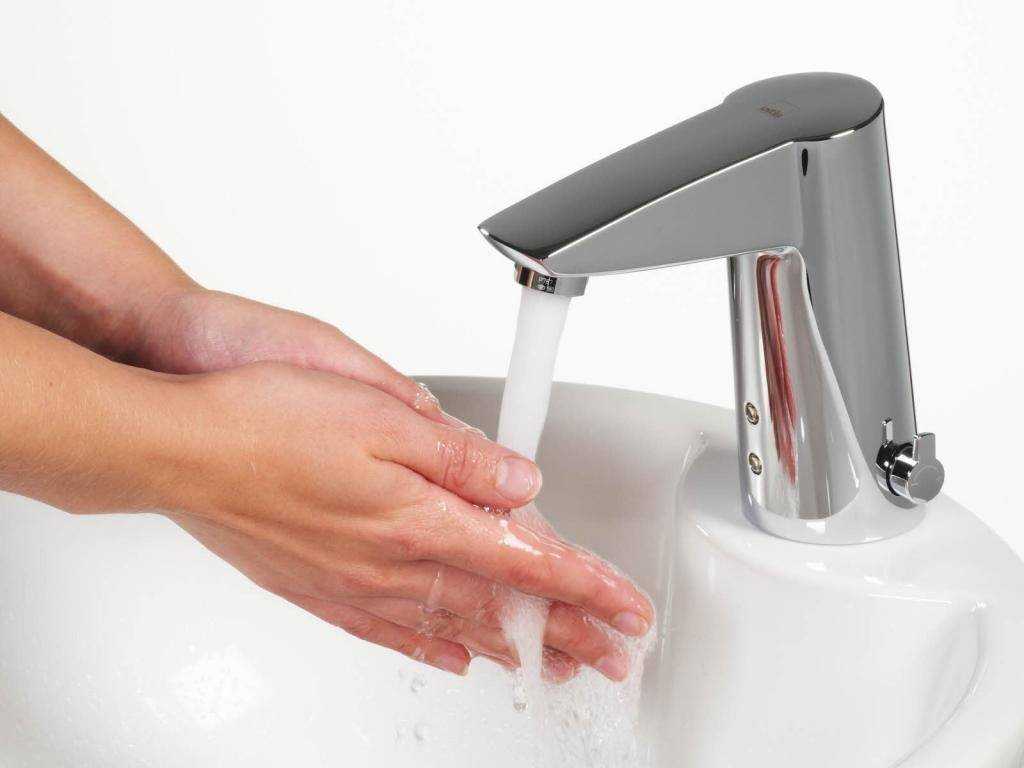

Сенсорный

Самый инновационный вариант. Работа устройства основана на электронных и инфракрасных датчиках. Такие варианты предназначены для мест общественного пользования, так как позволяют существенно снизить потребление воды. Работает устройство от различных элементов питания: батареек, аккумуляторов, электросети при помощи блока питания на 12 В.

При выборе смесителя учитывайте не только конструкцию изделия, но и дизайн. Удобная модель не только облегчит ежедневные манипуляции, но и сэкономит время.

Важен и внешний вид устройства, ведь смеситель не должен выбиваться из общего стиля помещения. Правильно подобранная модель может стать дополнением помещения, подчеркнув его дизайн.

Как разобрать однорычажный смеситель в ванной и на кухне — пошаговая инструкция

Однорычажные (с одной ручкой) являются самыми простыми из всех существующих кранов (Damixa Arc – Дамикса, Franke, Oras – Орас, Iddis). Их конструкция представлена носиком, поворотным рычагом, фиксирующей гайкой, прокладкой, сменным шариком или картриджем.

Разборка однорычажного шарового смесителя

Шаровый водопроводный кран (Gustavsberg, Haiba, Rubineta, Shruder, Varion, Флора) является одним из видов однорычажного. Он применяется для смешивания воды, к нему подключается два трубопровода: горячий и холодный. Контроль температуры и напор осуществляется при помощи шарика, который выступает также запорным элементом. Шарик является заменяемым элементом.

Устройство однорычажного шарового смесителя

Пошаговая инструкция с видео, как разобрать шаровый однорычажный смеситель на кухне или в ванной:

Перед началом работы требуется полностью отключить подачу воды. В противном случае при разборке из водоснабжающих труб может политься кипяток;
Далее нужно вынять декоративную заглушку, если она у вас имеется;
Шаг 2: Вынимаем декоративную заглушку в смесителе
После этого выкрутите винт с помощью отвертки, который прижимает поворотный регулятор. Этот винт соединяет рукоятку с штоком запорной арматуры;
Шаг 3: отверткой откручиваем винтик
Затем рукоятку (ручку управления) следует снять с корпуса. Она необходима для подачи воды и является регулирующей деталью;
Шаг 4
Далее с помощью ключа откручиваем колпачок;
Шаг 5: откручиваем колпачок
Вынимаем рукой кулачок;
Шаг 6
После этого можно устранить шаровой механизм. Нужно быть осторожными, часто под шариками вмонтирован пружины, которые помогают осуществлять контроль потока и температуры воды. Снимайте запорный механизм аккуратно, чтобы не повредить хрупкие пружины;
Шаг 7: вынимаем смесительный шар
С помощью отвертки аккуратно достаём седла клапана и пружины к ним;
Шаг 8
Извлекаем поворотный блок излива смесителя;
Шаг 9
Любой водопроводный кран помимо запорного механизма оснащается 2 прокладками (уплотнительными кольцами), которые зачастую располагаются прямо под ним. Их также нужно снять и прочистить. Если прокладка слишком сильно притерлась к основанию, то её нужно поддеть тонкой плоской отверткой или ножом и заменить;
Шаг 10: снимаем и заменяем, в случае необходимости, уплотнительные кольца
Конечно, желательно поменять и шарик, и прокладку. Но если нужно узнать точное место поломки, то следует ненадолго включить воду и посмотреть, откуда будет сочиться вода.

Если причина поломки кроется в том, что кран просто засорился, к примеру, известковыми солями или прочим сором, то ремонт будет продвигаться гораздо быстрее. Нужно по инструкции выше снять корпус и прочистить его специальным гелем. В зависимости от материала носика нужно правильно выбрать чистящее средство. Для латуни, меди и стали они разные

Обратите внимание, что часто импортный смеситель (итальянский, немецкий и т. д.) оснащается специальной сеточкой, которая располагается непосредственно под изливом

Её нужно почистить старой зубной щеткой и продуть.

ЧИТАЙТЕ более подробно: Устройство смесителей различных типов

Видео: как разобрать шарнирный однорычажный кран/смеситель в ванной

Как разобрать смеситель с картриджем

Нужно отметить, что сейчас для умывальника или в качестве кухонного крана часто устанавливаются однорычажные смесители с керамическими картриджами. Они не поддаются замене, поэтому при поломке их нужно разобрать и выбросить. Но в большинстве случаев, кран с керамическим картриджем прослужит долго, поэтому его замена требуется редко.

Фото — устройство однорычажного смесителя с керамическим картриджем

Фото — схема разборки смесителя с картриджем

и еще одна видео инструкция о том, как разобрать кухонный смеситель с керамическим картриджем

Термостатический кран

Но самая современная схема смесителя для умывальника и душевой кабины ванной комнаты представлена устройством, где смешение производится посредством термостата. У такого крана целый ряд преимуществ:

Для перемешивания воды не нужно использовать ручки переключателя – это позволяет успешно применять подобную конструкцию в местах общественного пользования;
При монтаже можно задать установки для температурного режима, и они не будут меняться даже после непрерывного использования мойки;
В отличие от однорукого и двухрычажного поворотного переключателя, процесс смешивания полностью автоматизирован и контролируется термостатом. Благодаря этому полностью отсутствует вероятность причинения ожога при неправильной установке температуры. Таким кнопочным смесителем можно пользоваться даже самым маленьким детям.

Несмотря на видимую сложность работы, термостатический смеситель имеет довольно простое устройство, о чем свидетельствую чертежи. Рабочий элемент смешивания подключен к специальной термочувствительной пластине и соединен с контрольным клапаном. Пластина или патрон производится из металла и реагирует на малейшие изменения температуры при работе.

Помимо этого такая модель запарника оснащена специальным термометром, который при монтаже позволяет установить стандартную температуру и ту, после которой поток горячей воды автоматически перекрывается. Известные марки: Hansgrohe, Кайзер.

Возможны различные варианты крепления – на стене, на месте старого крана или в других местах ванной комнаты и кухни.

Формы излива

В зависимости от формы излива, различают следующие виды смесителей:

Г-образные;
R-образные;
S-образные;
J-образные;
С-образные.

Также может разниться форма сопла, причем никакой связи с формой излива нет. Чаще всего используются краны с традиционным круглым соплом, но есть и другие варианты – овальные, например, или даже квадратные. Форма сопла влияет на форму водяного потока.

При выборе стоит также учитывать параметр высоты, в зависимости от которого смесители делятся на три категории:

Низкие – от 15,5 до 18,4 см;
Средние – от 20 до 23,5 см;
Высокие – 28 см.

Бытует мнение, что высокие краны лучше всего подходят для моек небольшой глубины. На самом деле это утверждение далеко от истины – вода, падающая с большой высоты, всегда становится причиной появления брызг. Из неглубокой мойки эти брызги будут разлетаться по всей кухне. В свою очередь, низкие изливы не очень удобны, когда появляется необходимость наполнения высокой посуды.

Чтобы нивелировать все возможные проблемы, связанные с излишней или недостаточной длиной излива, можно приобрести устройство с изменяемой геометрией – например, смеситель с телескопическим изливом. Впрочем, это решение довольно неоднозначное, поскольку увеличение количества соединений всегда увеличивает вероятность возникновения протечек.

Более надежным и удобным вариантом будет выдвижной смеситель. Такое устройство имеет встроенный гибкий шланг, посредством которого передается вода. Этот шланг большую часть времени находится внутри крана, поэтому устройство используется в обычном режиме. При необходимости шланг выводится наружу на необходимую длину (до 1,5 м).

Выбор смесителя для кухни обязательно должен учитывать материал, из которого выполнен шланг и его крепление. Чаще всего используются пластиковые элементы, не отличающиеся особой прочностью или гибкостью, поэтому они часто ломаются. Более надежным вариантом будет эластичный держатель – вот только его дизайн подходит далеко не для каждого интерьера.

Как самостоятельно произвести установку смесителя на кухню

Чтобы установить или заменить смеситель, в первую очередь необходимо перекрыть воду и приготовить инструменты:

разводные ключи;
несколько видов шестигранников;
газовый ключ;
пассатижи;
отвертки;
обычные ключи на 12 и 14;
герметики (ФУМ- лента или пакля);
изоляционная лента.

Если не планируется воспользоваться услугами профессионального сантехника, оказавшись перед задачей, как выбрать смеситель на кухню, следует приобретать их в комплекте, а также обратить внимание на модели с простым монтажом и ремонтом. Когда новый смеситель устанавливается впервые, а не взамен старого, герметики не понадобятся, в комплекте имеются специальные прокладки. Перед установкой его надо собрать согласно прилагаемой инструкции в единый узел

Сразу затягивать сильно между собой комплектующие не следует, лучше сделать это после окончания монтажа

Перед установкой его надо собрать согласно прилагаемой инструкции в единый узел. Сразу затягивать сильно между собой комплектующие не следует, лучше сделать это после окончания монтажа

Когда новый смеситель устанавливается впервые, а не взамен старого, герметики не понадобятся, в комплекте имеются специальные прокладки. Перед установкой его надо собрать согласно прилагаемой инструкции в единый узел. Сразу затягивать сильно между собой комплектующие не следует, лучше сделать это после окончания монтажа.

Устанавливать смеситель не обязательно непосредственно на мойку или раковину, существуют варианты крепления на стену, на столешницу. Это зависит от размеров кухни и самой мойки, возможно, такой вариант предусмотрен сразу устройством кухонной мебели. В любом случае схема установки существенно не изменится.

Необходимо учесть на будущее, чтобы места соединения были доступны для ремонта или обслуживания. Гораздо легче менять прокладки у смесителя с более высоким изливом. Если качество воды низкое, придется устанавливать фильтр очистки, место для которого также надо предусмотреть.

К трубопроводу смеситель крепится при помощи накидных гаек и переходников (эксцентриков). В специальное отверстие мойки просовываются соединительные шланги, и свободные их концы подсоединяются к смесителю. На месте он затягивается с помощью прокладки.

По окончании установки нужно еще раз проверить соединения, при необходимости – подтянуть гайки. После завершения монтажа необходимо включить воду и убедиться в герметичности прокладок.

Выбор должен быть продуманным и не случайным. При покупке можно воспользоваться советами продавцов-консультантов. Они предложат десятки моделей, различных по функциональности, материалам изготовления, форме и окраске. Дизайн смесителя – тоже очень важный фактор. С этим прибором придется находиться в одном помещении много времени, и его внешний вид обязан вызывать только положительные эмоции и радовать своих хозяев.

Какие поломки требуют замены оборудования?

К таким поломкам можно отнести сквозные трещины в корпусе. Они чаще всего появляются на недорогих смесителях китайского производства. Причиной становится малая прочность используемого сплава.

К тому же в структуре материала могут быть поры и пустоты. Ослабленные места даже от резкого перепада температуры могут потрескаться или лопнуть. Исправить это нельзя. Лучше всего снять поврежденное устройство и установить новый смеситель.

Иногда лучшим решением возникшей проблемы действительно является замена сантехнического оборудования. С помощью пайки или сварки такие неисправности устранить сложно

В случае, если шланг имеет повреждения, то его отремонтировать будет нельзя. Шланг меняется на новый. Если же течь видна в месте подсоединения к корпусу, то это исправить можно с помощью замены паронитовой шайбы. Для этого достаточно открутить шланг от основания и заменить шайбу.

Сложными в ремонте являются термостат или датчики. Без специальных инструментов и опыта работы самостоятельно исправить их поломку не удастся. Лучше всего вызвать квалифицированного специалиста, который оперативно устранит проблему.

Основные причины поломки

Основной причиной поломки является физический износ герметизирующих прокладок и колец. Из-за этого они перестают выполнять свою функцию. Образуется течь в соединительных узлах отдельных элементов: в месте крепления гусака и душевого шланга к корпусу смесителя, из-под вентилей.

Инструменты для самостоятельного ремонта

Для выполнения ремонта потребуются:

гаечные ключи или универсальный разводной ключ;
шестигранный ключ;
плоскогубцы;
комплектующие взамен вышедших из строя;
плоская и крестовая отвертки;
ФУМ-лента или льняная подмотка.

Может понадобиться шестигранный ключ.

Как разобрать смеситель двухвентильного типа — пошаговая инструкция

Разобрать водяной двухвентильный полуоборотный смеситель (Hansa Stela, Vidima, Frap – Фрап) с картриджем довольно просто, т. к. каждый водоотвод подключен к отдельному рычагу, он прост и практичен в использовании. Вентильные модели чаще всего оснащены специальными пластинами, которые плотно притерты друг к другу.

При повороте одного вентиля открывается поток воды определенной температуры. Для защиты этих пластин используются резиновые или пластиковые прокладки, которые обеспечивают герметичность их примыкания и мягкость при передвижении. Кухонный смеситель с двухрычажным механизмом бывает двух видов:

Елочка (Wasser Kraft, SMARTsant, Swes, Zegor, Roddex, Вега);
Патрубной (Jacob Delafon Carafe, Ferro Standard, Kludi O-Cean).

Отечественный кран-елочка до сих пор является одним из самых популярных видов смесителей для кухни и ванной комнаты. Особенностью такой конструкции является наличие в корпусе своеобразного тройника, через который водоотводящие трубы подключаются к рычагу.

Патрубной же подсоединяется при помощи труб, которые вводятся непосредственно в излив, без использования дополнительных разветвителей.

Устройство настенного двухвентильного смесителя для моек

Как разобрать смеситель с двумя ручками:

Современный двухрычажный кран можно разобрать только после отвинчивания запорного шурупа, который располагается под декоративной панелью. Но при этом старый советский кран имеет более сложную конструкцию. Здесь нужно будет снять запорную гайку, под которой находится вентиль, он также выкручивается, открывая доступ к внутренним деталям;
Под шурупом находится кран-букса, который выполняет роль вентиля, его нужно аккуратно разобрать и снять;
Под краном-буксой находится прокладка или кольцо, которые необходимы для уплотнения конструкции. Её обязательно нужно проверять на целостность и чистоту. Даже небольшая соринка может стать причиной течи в смесителе;
Собрать двухрычажный смеситель нужно по обратной схеме, предварительно проверив подключение труб и целостность корпуса.

Если корпус крана-елочки треснул, то он не подлежит ремонту. Наиболее часто такое случается с дешевыми китайскими смесителями, типа Calorie и других.

Разновидности смесителей по материалу производства

Долговечность устройства и его сохранность для человека впрямую зависят от материала, из которого оно изготовлено

Потому на этот показатель следует направить внимание сначала. Так, главными материалами в производстве смесителей остаются сплав, гранит, керамика и пластмасса. Что касается сплава, употребляются несколько типов сплавов, любой из которых различается своими чертами:

Что касается сплава, употребляются несколько типов сплавов, любой из которых различается своими чертами:

Латунные и бронзовые изделия – вне конкуренции. Эти сплавы владеют стойкостью к «химии», потому являются более долговременными и не влияют плохо на здоровье. Они значительно дороже аналогов, но стоимость их оправдана на 100%.
Гипоаллергенный хром вприбавок устойчив к бытовым чистящим средствам. Его обычно употребляют для покрытия наружной части изделий. Они таковым образом смотрятся эстетично без особенных усилий со стороны обладателя.
Нержавейка равномерно теряет позиции. Основная причина – хрупкость, соответствующая для этого материала. Потому изделия из него фактически пропали с рынка.

Конкурировать с латунью под силу разве что натуральным материалам. Гранитные устройства – очень крепкие, потому прослужат длительно. К тому же, за ними просто ухаживать, а механические и хим повреждения на их исключены.

Модели из керамики смотрятся представительно. Но риск разрушить их достаточно высок. А экономные изделия нередко делают из пластмассы. Они довольно крепкие и не реагируют с водой. Но прослужит пластмассовое изделие, быстрее всего, недолго.

Как разобрать смеситель своими руками

Изучают технологию разборки, строение крана, определяют вид внутренней начинки, принцип работы. Перед работой перекрывают воду запорным вентилем на холодной и горячей магистрали.

Особенности разборки любой модели смесителя:

На губки ключей, пассатижей надевают тканевые насадки или гайки покрывают материалом перед раскруткой.
На дно мойки кладут толстое полотенце, чтобы случайно упавшие части не разбили поверхность.
Если полная раскрутка крана не обязательна, разбирают только необходимые соединения.

Двухвентильный смеситель

В этих конструкциях часто изнашиваются уплотнительные прокладки. Для замены потребуется разборка модулей, вставленных в корпус, чтобы был доступ к резиновым кольцам.

Порядок раскрутки:

В центре маховика снимают верхнюю пластинчатую деталь, для этого ее поддевают лезвием ножа. Открывается болт, который раскручивают плоской отверткой.
Вентиль в некоторых случаях снимается с усилием, если известковые отложения скрепляют детали между собой. Обязательно чистят крепежную резьбу и маховик.
Для доступа к вкрученной буксе отсоединяют крановую фурнитуру.
Очищают внутреннюю резьбу и полость установки нового картриджа. Если не сделать этого, грязные стыки приведут появлению течи из носика излива и у вентильного основания. После чистки новая кран-букса станет точно по виткам резьбы.
Детали для замены снимают, берут с собой в магазин, чтобы выбрать точно по сечению, форме и конструкции.

Рычажный с керамическим картриджем

С тыльной стороны рычажной конструкции есть фиксирующий винт, который скрыт декоративной заглушкой, ее поддевают лезвием. Винтовым накидным ключом раскручивают соединительный винт между рукояткой и штоком.

Дальше разборка идет по плану:

С места посадки вручную снимают рычаг, обычно применяя небольшое усилие.
Становится видна гайка из керамики на верхней части картриджа, ее выкручивают накидным гаечным ключом.
В некоторых моделях стоят гайки круглой формы с углублением и буртом, для их откручивания берут отвертку.
Следующая гайка фиксирует верхнюю пластинчатую деталь, ее также отвинчивают.
Открывается доступ к диску смесителя, его вытягивают.

В составе керамического картриджа есть шток, который является продолжением рычага крана. Также ось, удерживающая стержень во втулке, который вращается вместе со штоком. Корпус соединен с донышком, а стержень вставлен в паз в центральной части поводка. Шток перемещает поводок вместе с передвигающейся пластиной из керамики.

Керамический диск при движении меняет давление и концентрацию холодной и горячей струй. Стальная сетка (шумогаситель) или штырьки из ПВХ стоят в месте смешивания. Неподвижный диск из металлокерамики слипается с двигающейся пластиной.

Рычажный шаровый

Первоначальные операции ничем не отличаются от разборки дискового смесителя. Убирают декоративную кнопку-заглушку с синим и красным делением. Отвертка нужна для выкручивания крепежного болтика. Гайку, которая фиксирует регулировочный шаровый механизм, оборачивают тканью или обматывают изолентой и снимают гаечным ключом.

Особенности разборки шаровых кранов с одним рычагом:

У некоторых моделей рукоять плотно присоединена к регулировочному штоку, поэтому снять ее можно, только поддев плоской отверткой или кончиком ножа.
Втулку (гильзу) с шариком вынимают из посадочного гнезда.
Последними извлекают прокладки.
Если засорился фильтр на изливе, откручивают соответствующую гайку, снимают сетку, чистят.

Для разборки гусака снимают рычаг, хромированный колпак-кольцо. Гусак снимают движением вверх. В других кранах излив снимается вниз, для чего откручивают гайку, убирают фигурную шайбу и прокладку, затем демонтируют излив.

Снятие с труб

Кухонный смеситель отсоединяют от гибких шлангов подачи воды. Обычно требуется раскрутить эксцентрики, если кран стоит на стене. Для моделей на столешнице и мойке используют также жесткие пластиковые трубы с фитингами.
