Замена выключателей света с одной или двумя клавишами своими руками

Монтаж и подключение

Немного поговорим о том, как правильно осуществить монтаж рассматриваемого аппарата. Но прежде всего, об инструментах. У вас должны быть в наличии:

  • плоская и крестообразная отвёртка;
  • отвёртка с индикацией наличия напряжения;
  • стриппер, чтобы можно было снять изоляцию, или нож;
  • пассатижи;
  • изолента либо зажимы.

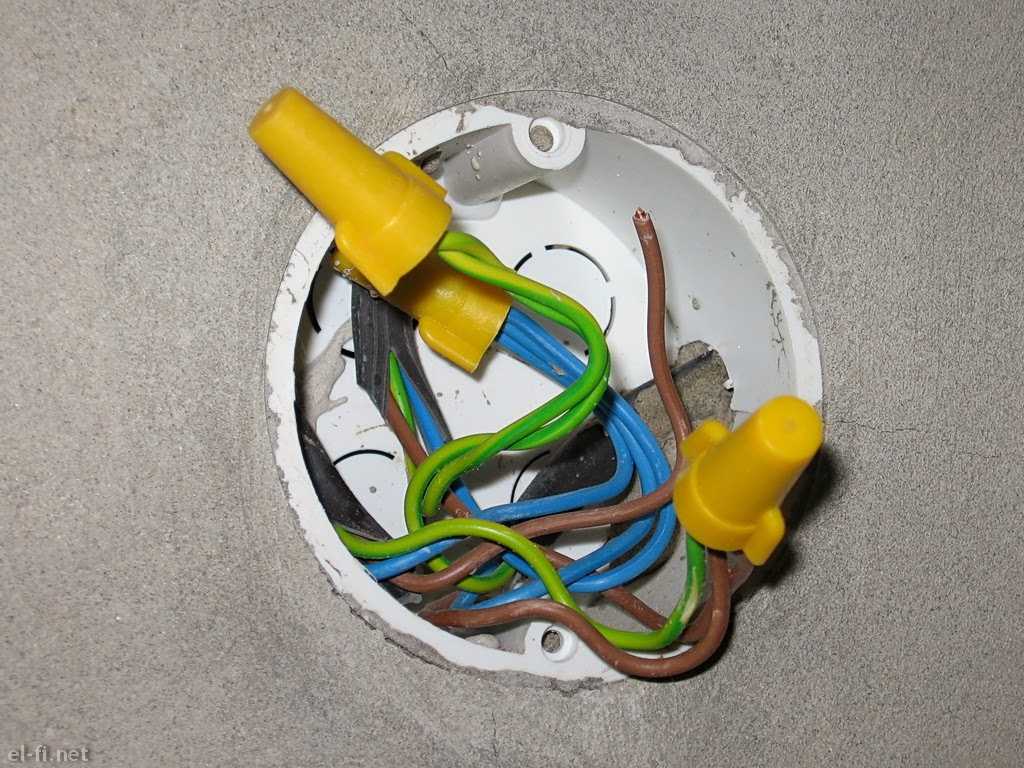

В распределительную коробку, которая установлена в комнате, от питающей сети приходит двухжильный провод (фаза и ноль).

К выключателю должно подходить четыре провода. Один – это фаза из питающей сети (он приходит из распределительной коробки) и три фазных провода от осветительных приборов.

Трёхклавишный аппарат имеет 4 контактных узла:

  • входной контакт, к нему должна подключаться питающая фаза;
  • ещё три контакта, к ним подсоединяются фазные жилы проводов, идущих на приборы освещения.

Нулевые жилы проводов, идущих на светильники, должны в распределительной коробке соединяться с нулевым проводом питающей сети.

Когда будете подсоединять фазу к входному контакту выключателя, не спутайте её с нулевым проводом. Коммутационный аппарат должен разрывать именно фазу, а не ноль. В противном случае при замене ламп в светильниках, вы рискуете попасть под напряжение.

Теперь немного практических действий:

Перед тем, как подключить тройной выключатель, обеспечьте полное обесточение. Отключите вводной автомат, который установлен на входе в квартиру

Это важное условие для любых работ, связанных с электричеством. На обратной стороне выключателя есть схема подключения

Согласно ей подсоедините фазные провода из питающей сети и от осветительных приборов

Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода. После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов. Остаётся только сверху закрепить клавиши и рамку. Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети. Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.

Устройство, с помощью которого можно управлять тремя независимыми светильниками, несомненно, очень удачное и выгодное изобретение человечества. Но всё же перед тем, как подключить выключатель, оцените свои знания и силы. Бывают случаи, когда лучше довериться профессионалам.

Причины демонтажа выключателя


Во время ремонта часто возникает необходимость переноса выключателя

Выключатели, если бережно к ним относится, прослужат не один год, возможно, десяток лет. Чаще всего необходимость демонтировать устройство появляется во время ремонта. Выключатели и розетки достаются из стены, чтобы последние можно было шпаклевать, равнять, красить, клеить и т.д.

Вторая распространенная причина – выход устройства из строя

Прежде чем демонтировать выключатель, важно убедиться, что проблема кроется именно в нем

Существует большой ассортимент розеток и выключателей, которые оформлены в разных стилях. Пользуясь этим, домочадцы заменяют традиционные электрические приборы на новые, более креативные.

Как разобрать выключатель

Из инструмента нам понадобится лишь плоская отвертка, подойдет индикаторная.

Начинаем разбирать выключатель:

1. Первым делом отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте проведения работ!

2. Основной секрет, который нужно знать если вы хотите разобрать выключатель, это необходимость в первую очередь снять клавишу (или клавиши если их несколько). Для этого попробуйте взяться сбоку за выступающие части клавиши и сжав, потянуть ее на себя. На изображениях ниже представлен этот способ снятия клавиши с выключателя Wessen серии Прима. В данном случае при нажатии выходят из пазов осевые направляющие клавиши, после чего она с легкостью снимается.

3. В случае если не удается взяться за клавишу с боков, попробуйте ухватится за любую выступающую часть и потянуть на себя, часто клавиша закреплена в механизме выключателя без фиксатора и ее достаточно просто вытянуть. Пример этого представлен на изображениях ниже – где с двухклавишного выключателя abb niessen olas мы, таким способом, поочередно снимаем клавиши.

4. Если у вас не получилось таким образом отсоединить, то необходимо, предельно аккуратно, поддеть клавишу прямой отверткой

Действуйте осторожно, чтоб не испортить внешний вид выключателя

5. После того как благополучно была снята клавиша, необходимо отсоединить рамку выключателя. Чаще всего встречается три варианта крепления рамки к механизму.

Первый тип мы видим у выключателей Wessen серии Прима, где рамка сплошная и прикреплена к механизму c помощью двух болтиков, которые необходимо открутить, чтоб ее снять.

Второй тип крепления рамки к механизму, мы можем видеть у выключателя ABB Niessen Olas. Здесь для фиксации используется специальный крепежный элемент, который для фиксации рамки устанавливается в пазы суппорта и легко вынимается при разборе. Для этого необходимо просто потянуть его на себя или вытащить поддев плоской отверткой.

Третий тип крепления можно наблюдать у модульных механизмов выключателей ABB Niessen Zenit, в этом случае на самой рамке имеются «лапки», фиксирующие рамку в суппорте выключателя. При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

6. Когда рамка убрана, достаем механизм из подрозетника, для этого откручиваем удерживающие винты, расположенные по бокам. Так же механизмы выключателей могут быть зафиксированы в монтажной коробке, с помощью собственного крепежа, распорного типа, в этом случае ослабляем отвечающие за это винты на механизме, на изображении ниже они отмечены.

7. Последний этап, это отсоединение проводов от механизма выключателя. В зависимости от типа крепления, будь то винтовые зажимы или пружинные клеммы, технология различается. В случае винтовых зажимов, ослабляем болты в клеммах и достаем провода.

А если у выключателя самозажимные клеммы, то необходимо нажать на соответствующие рычажки и вытянуть провода из клемм.

На этом все, выключатель разобран и отсоединен.

С чего начать работу?

Для начала работы необходимо:

  • определиться с тем, какой тип выключателя нужно установить;
  • подготовить инструменты и материалы, которые потребуются.

Выбор нового выключателя

Выбирая прибор, следует обратить внимание на следующие параметры:

  1. Предельная мощность. Данный параметр устройства рассчитывается по простейшей математической формуле. Этот показатель определяет допустимую нагрузку, и он особенно критичен при использовании обычных ламп накаливания. Суммарная потребляемую мощность светильника не должна быть выше той, что указана на выключателе. Если на корпусе отмечен только допустимый ток в амперах, вычислить предельную мощность можно умножив это значение на 250. Например, 6 А × 250 В = 1500 Вт или 1,5 кВт. Для снижения энергопотребления рекомендуется использовать светодиодные лампы.
  2. Материал корпуса. Он определяет температурную устойчивость прибора. В больших помещениях с мощными светильниками потребуются прерыватели, выдерживающие серьезную нагрузку. Здесь важен тип корпуса, в котором размещены контакты. Он может быть изготовлен из керамики или пластика. Керамические корпуса невосприимчивы к температурным перепадам, они исправно работают, даже если в цепи течет большой ток. Для обычной квартиры в многоэтажном доме подойдет прерыватель с пластиковым корпусом.
  3. Количество клавиш на выключателе. Число кнопок выбирается исходя из типа светильника, возможностей существующий проводки и схемы подключения. В кухнях обычных квартир чаще всего используются приборы с одной клавишей, а в жилых комнатах — с двумя. Также двухкнопочные устройства применяются в раздельных санузлах.
  4. Тип крепления. У внутренних выключателей корпус спрятан в стену, а на поверхности находится только крышка с розеткой. Наружные выключатели в современных квартирах почти не используются. Их отличительной чертой является толстый корпус и подведенная к устройству открытая проводка (не спрятанная в стену). Выключатели с подсветкой чаще всего устанавливают в коридорах на входе в квартиру, чтобы не искать их в темноте.

Для ванных комнат нужен прибор с показателем влагостойкости не менее IP 44, а при установке на улице (например, в частном доме) — IP 55 и выше.

Инструменты и материалы для работы

Чтобы поменять выключатель необходимо приготовить:

  • индикатор для поиска фазного провода;
  • мощную плоскую или фигурную отвертку;
  • кусачки или плоскогубцы;
  • нож для зачистки кабеля.

Основные варианты ситуации

Различия в том, как придется снимать выключатель, состоят в нескольких важных особенностях устройства конкретной сети.

К ним относятся:

  1. Предохранительные автоматы. Подключение (ввод) сети квартиры может быть выполнено через автоматы токовой защиты или пробки-предохранители. Рычаг автомата переводится в нижнее положение (выкл), пробки отключают красной кнопкой и вывинчивают из патрона обе (фаза и нулевой провод). При возникновении сомнений, какой предохранитель отвечает за питание нужного выключателя, надо отключать всю защитную арматуру.

    Сенсорный выключатель

  2. Вид выключателя. Выпускаются различные модификации бытовых электрических коммутационных приборов, но сейчас рассматривается не их принцип работы (замыкание/размыкание, плавная регулировка, дистанционное управление), а типичные способы подключения в схеме электроснабжения. Различают 2 типа исполнения – наружного крепления (шурупами на стену) и скрытого (коробка утоплена в стену).
  3. Схема подключения. Выключатель может быть одиночным (одноклавишным) или совмещенной конструкции (от 2 до 6 клавиш). Соответственно увеличивается количество подходящих к нему проводов. На практике используют схемы, позволяющие включать свет в комнате с выключателей, расположенных в разных местах.

Строго соблюдайте меры безопасности при работе с электричеством

Перед началом работы сложную схему подключений электроприборов надо обесточить полностью, без исключений. Результатом отступления от правил электробезопасности может стать:

  • удар электрическим током, ожоги, поражение глаз;
  • выход из строя в результате действия токов короткого замыкания не отключенных электрических приборов;
  • пробой изоляции электропроводки, коммутационной арматуры в щитке;
  • пожар.

С чего начать работу?

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления

Здесь достаточно знать внешняя у Вас проводка или внутренняя.
Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной
Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А
Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт

Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

  • Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
  • Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
  • Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
  • Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
  • Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Инструкция по замене выключателя света

Перед тем как сменить новый выключатель света в квартире, необходимо демонтировать старый клавишный прибор и убедиться в исправности проводки.

Как снять старый выключатель?

Демонтаж старого выключателя производится в соответствии с пошаговой инструкцией:

  1. Снять клавишу и верхнюю крышку.
  2. Отсоединить провода с помощью отвертки, откручивая болты на клеммах.
  3. Подать питание на распределительном щитке и найти фазный провод с помощью индикатора.
  4. Отключить напряжение в сети.
  5. Промаркировать фазу изоляционной лентой либо другим способом.
  6. Ослабить винты, удерживающие распорные лапки.
  7. Извлечь прибор из подрозетника.

Схема демонтажа старого выключателя

В некоторых случаях последовательность будет обратной — отсоединить провода можно только после того, как выключатель извлечен. Это зависит от конструктивных особенностей устройства.

Демонтаж наружного переключателя производится в аналогичном порядке. Разница лишь в том, что вместо ослабления винтов распорных лапок здесь выкручиваются шурупы, которыми прибор крепится к стене.

Видеоинструкцию по демонтажу старого выключателя можно посмотреть на канале «Парни из Камня. Ремонт квартиры своими руками».

Проводим подготовку к подключению

Прежде чем подключать новое устройство, необходимо выполнить следующие подготовительные операции:

  1. Ослабить винтовые клеммы, чтобы провода легко входили в отверстие.
  2. Выкрутить винты распорных лапок так, чтобы выключатель свободно помещался в подрозетник (для устройств наружного типа эта операция не потребуется).
  3. Выполнить зачистку проводов при их замене (если состояние старого электрического кабеля хорошее, зачищать его не нужно).

Схема и подключение с одной кнопкой

После того как все подготовлено, можно выполнять монтаж прерывателя с одной клавишей, следуя подробному алгоритму:

  1. Изучить маркировку на клеммах одноклавишного выключателя. Фазный провод должен быть присоединен к контакту L, второй конец кабеля — к разъему 1 соответственно.
  2. Вставить оголенные провода в контактные отверстия и затянуть винты клемм. Не стоит прилагать слишком большие усилия, иначе можно сорвать резьбу.
  3. Установить выключатель в подрозетник строго горизонтально без перекосов.
  4. Зафиксировать устройство раздвижными лапками, затянув винты.
  5. Проверить правильность работы осветительных приборов, включив автомат на электрощите.
  6. Если выключатель работает правильно, установить крышку и клавиши.

Схема и подключение с двумя кнопками

Алгоритм установки выключателя с двумя клавишами:

  1. Подсоединить фазный провод к контакту L, оставшиеся два конца — к разъемам 1 и 2 в соответствии с маркировкой.
  2. Затянуть крепженые винты (на пружинных клеммах эта операция не требуется).
  3. Разместить выключатель в подрозетнике.
  4. Затянуть винты раздвижных лапок, исключив даже минимальные зазоры.
  5. Убедиться что устройство работает корректно, подав питание.
  6. Установить крышку и обе клавиши.

Пошаговая инструкция по установке двухклавишного выключателя приведена в фотогалерее:

Нестандартная ситуация

Нередки случаи, когда провод внутри подрозетника слишком короткий. Его длины не хватает, чтобы подключить новый выключатель. Такие нестандартные ситуации возникают в старых домах, где электроприборы уже подвергались замене несколько раз, и проводка пришла в негодность. В этом случае кабель необходимо нарастить.

Для этого потребуются дополнительный инструмент и расходные материалы, а именно:

  • молоток;
  • зубило;
  • шпатель;
  • двухжильный провод длиной 10–15 см;
  • немного шпатлевки или гипса;
  • изоляционная лента.

Сращивать между собой можно только провода одних и тех же типов. Медный кабель соединять с алюминиевым нельзя — это может привести к окислению в зоне контакта, снижению проводимости и перегоранию проводки.

Наращивание кабеля выполняется в следующей последовательности:

  1. Определить, в каком направлении проложен кабель в стене.
  2. Аккуратно освободить отрезок провода длиной около 10 см с помощью молотка и зубила.
  3. Отрезать кусачками участок поврежденного кабеля.
  4. Зачистить концы нового и старого кабеля, полностью сняв изоляцию на участке не менее 2 см.
  5. Туго скрутить защищенные провода между собой.
  6. Плотно обмотать оголенные участки изоляционной лентой.
  7. Утопить соединенный кабель в канал.
  8. Замазать поврежденный участок гипсом или шпатлевкой.

После того, как раствор полностью затвердеет (через 15–20 минут), можно продолжать работы по установке нового выключателя.

Разборка выключателя внутренней проводки

  1. Снимите пластиковые планки клавиш и декоративную крышку с выключателя.

На старых моделях для снятия декоративной крышки достаточно открутить два винта, они находятся на поверхности. В новых моделях эти болты скрыты под клавишами, которые легко снимаются пальцами, можно поддеть отверткой.

Только после этого получите доступ к винтам, крепящим верхнюю крышку. Сняв декоративные элементы, вы увидите корпус в крепежном отверстии. Если он зафиксирован добросовестным электриком, поддеть его отверткой и вытащить не удастся.

  1. Открутите против часовой стрелки два винта распорного механизма, фиксирующие планки отойдут от стены.

В некоторых моделях по периметру конструкции стоит оцинкованная пластина с отверстиями для крепления корпуса саморезами к стене. В пластинке есть отверстия для крепления корпуса к пластиковым подрозетникам, в которых предусмотрены каналы для шурупов крепления.

Бывают случаи, когда вся конструкция держится только на распорном механизме, а может быть, привинчен, к стене и подрозетнику. Проверьте все варианты, отсоедините все крепления, после этого весь механизм без особых усилий можно извлечь из крепежного отверстия руками.

  1. Еще раз с помощью индикаторной отвертки на всех контактах проверьте отсутствие напряжения. Убедившись, что опасности нет, отсоединяйте провода от клемм. В случаях, когда клеммы прикипели, изоляция и корпус расплавились, открутить отверткой болты на контактах не получается, откусите провод кусачками. Откусывать провод надо так, чтобы не осталось горелой изоляции, в то же время, длина достаточной для установки нового изделия. Когда провода остаются слишком короткие, удлинять их путем скручивания не рекомендуется, лучший вариант это замена на всем участке от коробки до переключателя, это уже другая тема.

Основные требования к работе по замене электрооборудования

Существует ряд требований по ведению ремонтных работ электрооборудования. Их выполнение обеспечит безопасность всему рабочему процессу.

  1. Главным требованием при работе с электрооборудованием есть обесточивание объекта, на котором необходимо установить выключатель.

    Для этого, самостоятельно либо прибегнув к помощи специалиста, отключают электричество от счетчика или щитовой.

  2. После обесточивания помещения, необходимо проверить отсутствие электричества используя индикатор напряжения (индикаторную отвертку) либо контрольный осветительный прибор (контрольку).
  3. Далее, производят демонтаж старого оборудования и установку нового.

Важно учесть, что каждый устанавливаемый прибор частично отличается по принципу монтажа согласно своим отличительным особенностям

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.

  • Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
  • При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Если дома имеется запасная электрофурнитура и несколько отверток, то можно сразу приступить к выполнению ремонтных работ. Сложность заключается лишь в том, чтобы правильно обнаружить места крепления и не повредить внешний вид выключателя при снятии его со стены.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место

А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные

Правила безопасности

Менять электроприборы самому необходимо соблюдая следующие требования ТБ:

  1. Все работы по демонтажу и установке новых приборов выполняются при отключенном электричестве на распределительном щитке. Исключение составляет лишь операция поиска фазного кабеля.
  2. Убедиться в отсутствии напряжения на проводах можно коснувшись оголенных контактов с помощью индикаторной отвертки. Светодиод не будет гореть, если в цепи отсутствует хотя бы минимальный ток.
  3. Не использовать провода с поврежденной изоляцией, изломами или трещинами.
  4. Нельзя эксплуатировать выключатели, которые имеют видимые дефекты.

Как заменить одноклавишный выключатель на двухклавишный?

Самостоятельный демонтаж выключателя с одной кнопкой и установка прибора с двумя клавишами выполняются в следующем порядке:

  1. Отключить электропитание.
  2. Демонтировать одноклавишный выключатель, отсоединив провода и ослабив винты распорных лапок.
  3. Включить электропитание. Найти фазный провод и промаркировать его.
  4. Подготовить новый включатель к установке, ослабив винтовые клеммы и винты распорных лапок.
  5. Укоротить и зачистить старый провод, если концы подгорели или имеют трещины.
  6. Вставить провода в контактные отверстия: фазный провод в клемму L, два других — в разъемы 1 и 2. Затянуть винты.
  7. Установить 2-клавишный выключатель на место старого, зафиксировав его раздвижными лапками.
  8. Проверить правильность работы и установить декоративные элементы.

Замена однокнопочного выключателя на двухкнопочный возможна в том случае, если это позволяет проводка. Иными словами, в подрозетнике должно быть три провода. В противном случае потребуется тянуть дополнительный кабель из раздаточной коробки. Это может сделать только электрик в ходе капитального ремонта.

Распространенные ошибки и их последствия

Главное – действовать осторожно, чтобы пластиковая конструкция не треснула. Ремонту выключатели не подлежат, если нарушена целостность корпуса, потребуется приобретать новое устройство

Эта ошибка является самой распространенной при демонтаже выключателей из стен.

Вторая ошибка самая опасная, смысл ее заключается в пренебрежении правилами личной безопасности, что представляет угрозу здоровью и жизни человека. Прежде чем приступать к выполнению работы, нужно отключить подачу электроэнергии на квартиру и на выходе в рабочей области проверить напряжение. Если оно отсутствует, можно смело приступать к работе.

Если нет навыков в подобных вопросах и мастер не уверен, что справится с поставленной задачей, можно обратиться за помощью к квалифицированному электрику.

Ремонт выключателя

После того, как выключатель снят из подрозетника и разобран, приступим к его ремонту:

  • Очистите контакты выключателя света от накопившегося нагара отверткой. Если повреждены провода, необходимо заменить их на новые. Не забудьте зачистить контакты, установив провода в клеммы не глубже, чем на 2-3 мм. При обнаружении исправных проводов с поврежденной изоляцией, восстановите ее целостность в нужных участках с помощью изоленты.
  • Проанализируйте, насколько крепко сидят детали выключателя, несильно потянув за них. Если провод выскользнул из зажима, его нужно укрепить лучше.
  • Соберите прибор, пользуясь сделанными фотографиями. Тщательно заверните все болты. Устанавливая элементы выключателя, убедитесь в том, что они «сели» на место.
  • Восстановите подачу электроэнергии и проверьте, исправно ли работает выключатель. Для этого достаточно включить и выключить его несколько раз. Если вы слышите подозрительный шум в самом выключателе или в лампе, свет мигает, либо вообще не зажигается, значит, вы что-то сделали неправильно. Попробуйте разобрать его заново, либо воспользуйтесь помощью профессионала.

Желательно, после проведения всех ремонтных процедур, заменить лампочки в осветительном приборе. Зачастую нагар скапливается на контактах быстрее, если лампы не относятся к энергосберегающим.

Как видите, починить электрический выключатель не столь сложно, как кажется на первый взгляд, и может любой, как домохозяйка, так и офисный служащий. При этом вам совершенно не нужно тратить финансы на вызов специалиста, а также покупку дорогостоящей замены вашему выключателю. Теперь свет в вашем доме будет работать всегда.

Снятие клавиши

Для снятия клавиши необходимо подтянуть ее на себя Приступать к разбору выключателя нужно с клавиш, поскольку с ними демонтировать конструкцию не представляется возможным.

Самый простой в реализации способ – большим пальцем по направлению к стене нажать на клавишу, другими пальцами ухватиться по бокам за образовавшийся выступ и, приложив небольшие усилия, потянуть клавишу к себе. Если человек боится не рассчитать силу и сломать деталь, можно воспользоваться любым плоским и твердым предметом, например, ножом, плоской отверткой. Однако предпочтительнее все делать вручную, поскольку вероятность поцарапать или повредить деталь сводится к минимуму.

В двухклавишном или трехклавишном выключателе после снятия первого остальные удаляются аналогичным способом.

Особенности ремонта

Когда все подготовительные работы завершены, нужно разобрать выключатель света и внимательно исследовать его. Если контакты окислены, их надо почистить. Окисление также может препятствовать прохождению электрического тока, поэтому если налицо сильное загрязнение контактов, то, скорее всего, именно поэтому механизм и не работал. После чистки нужно подсоединить все провода, вмонтировать устройство обратно в отверстие в стене и закрепить на местах рамку и клавиши. Чтобы проверить его работу, подают электричество.

Если контакты выключателя оплавлены, то это свидетельствует о том, что произошло короткое замыкание, в результате чего механизм перегрелся и деформировался. В этом случае поможет только замена, такой выключатель ремонту уже не подлежит. Чтобы новое устройство подошло, необходимо старое взять с собой в магазин, тогда проблем с выбором фурнитуры не возникнет.

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика. Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

Понадобятся такие инструменты:

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

  • отвертка – плоская и крестообразная;
  • отвертка — индикатор напряжения;
  • переносной источник света.

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.

Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Она удерживается с помощью защелок, на корпусе выключателя, поэтому необходимо отверткой поддеть зубцы без лишних усилий, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя. Одновременно с этим необходимо удерживать обрамление, так как без рамки оно может легко упасть вниз.

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.

Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.

Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.

Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Как заменить одноклавишный выключатель на двухклавишный?

Самостоятельный демонтаж выключателя с одной кнопкой и установка прибора с двумя клавишами выполняются в следующем порядке:

  1. Отключить электропитание.
  2. Демонтировать одноклавишный выключатель, отсоединив провода и ослабив винты распорных лапок.
  3. Включить электропитание. Найти фазный провод и промаркировать его.
  4. Подготовить новый включатель к установке, ослабив винтовые клеммы и винты распорных лапок.
  5. Укоротить и зачистить старый провод, если концы подгорели или имеют трещины.
  6. Вставить провода в контактные отверстия: фазный провод в клемму L, два других — в разъемы 1 и 2. Затянуть винты.
  7. Установить 2-клавишный выключатель на место старого, зафиксировав его раздвижными лапками.
  8. Проверить правильность работы и установить декоративные элементы.

Замена однокнопочного выключателя на двухкнопочный возможна в том случае, если это позволяет проводка. Иными словами, в подрозетнике должно быть три провода. В противном случае потребуется тянуть дополнительный кабель из раздаточной коробки. Это может сделать только электрик в ходе капитального ремонта.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Электрошкола
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
