Как сделать теплый пол от центрального отопления в квартире: легальные способы

Идеальный сценарий

Если проект кухни продумывается вами заранее, то у вас еще есть шанс установить теплые полы и разместить технику согласно всем рекомендациям

Они варьируются в зависимости от типа пола, так что это тоже придется принять во внимание

С электрическими полами, не утапливаемыми в стяжку, важно заранее составить проект кухни: продумать, где какая мебель будет стоять, и только потом приступать к ремонту. Соответственно, там, где будут расположены холодильник, плита или большие шкафы, теплый пол не используют и кладут его только на открытых площадях

Если вы сначала хотите сделать отделку, а потом уже присмотреть наилучшее место для мебели и техники – это плохой вариант.

Водяной пол, в отличие от электрического, можно устанавливать по всей площади помещения еще до того, как в вашей голове зародился конкретный проект. Они заливаются стяжкой, поэтому расположение мебели для них не столь критично. Но захотите ли вы переплачивать за лишние квадраты, которые будут подогревать ящики? Не думаем. Так что проект, разработанный заранее, все же является предпочтительным и в этом случае.

Но что делать, если полы уже постелены и вскрывать стяжку просто нецелесообразно? Можно ли поставить на них холодильник без опаски?

Рекомендуем: Есть ли место горячему в холодильнике и почему рисковать все же не стоит?

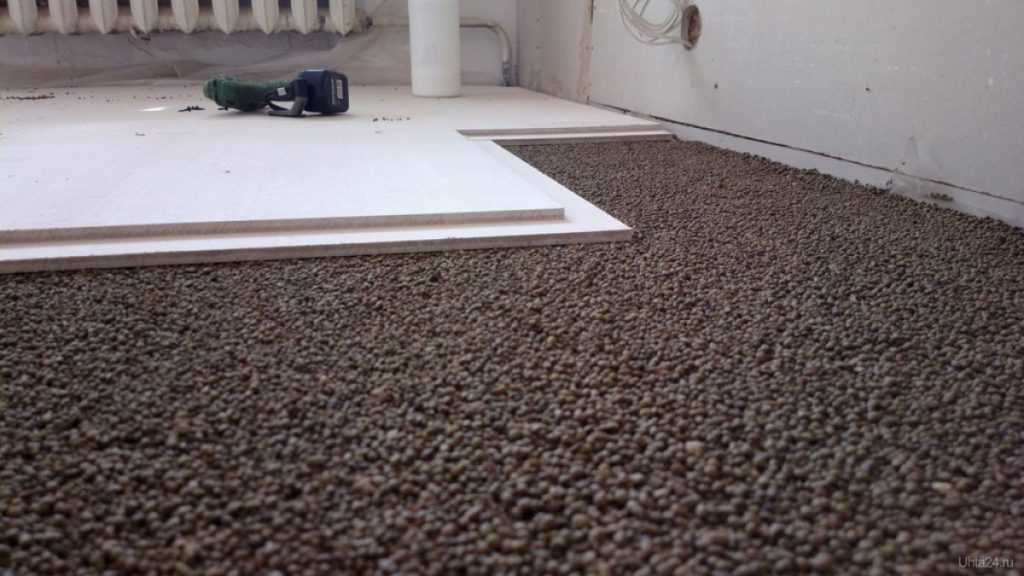

Устройство теплоизоляции пола

Тёплый пол доложен отдавать энергию исключительно в помещение, а не в плиту перекрытия или в смежные комнаты, расположенные снизу. Для этого требуется устройство теплоизоляционного слоя, который укладывается, согласно следующему алгоритму:

Перед монтажом утеплителя, рекомендуется уложить на стяжку полиэтиленовую мембрану, которая одновременно играет роль гидро и пароизоляции.

• В случае монтажа водяного тёплого пола, рекомендуется обработать основу битумной мастикой или уложить оклеечную гидроизоляцию из рулонных материалов.
• По периметру комнаты рекомендуется устроить демпферную ленту из упругого пенофола, на высоту всего пирога пола. Не стоит забывать, что любой утеплитель одновременно является вибропоглощающим материалом, правильный монтаж которого существенно повышает комфорт жильцов.

• После гидроизоляционной мембраны, выстилается утеплитель. Лучшим решением будет применение пенофола – пористого рулонного материала с толщиной от 10 до 20 мм.
• При необходимости обеспечения повышенной теплоизоляции, например, в случае наличии смежных помещений с разным функциональным назначением, рекомендуется применение плит из экструдированного пенополистирола, которые укладываются внахлёст, а стыки между штучными элементами заполняются монтажной пеной.

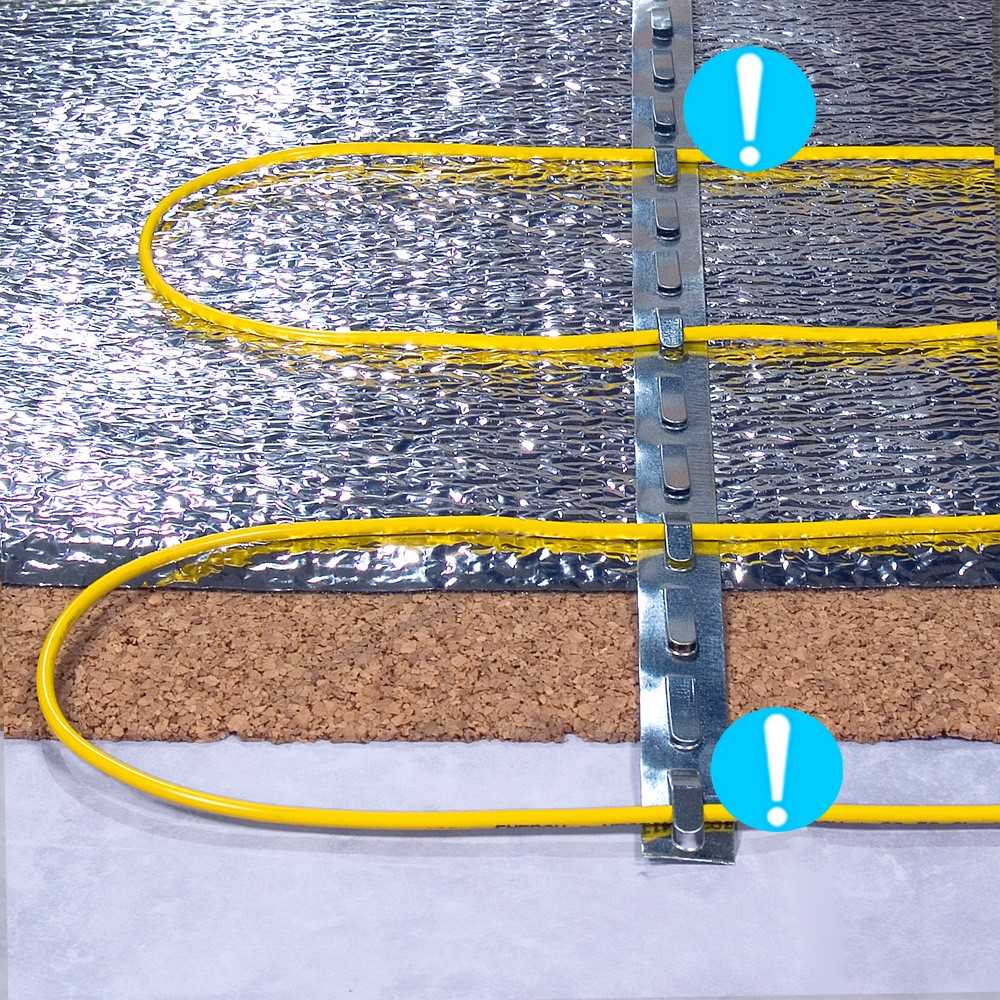

В случае монтажа инфракрасного тёплого пола под ламинат, допускается устройство изоляционного слоя из мелкого керамзита с последующим монтажом защитных плит «элементов пола», которые выпускаются таким компаниями, как Knauf.

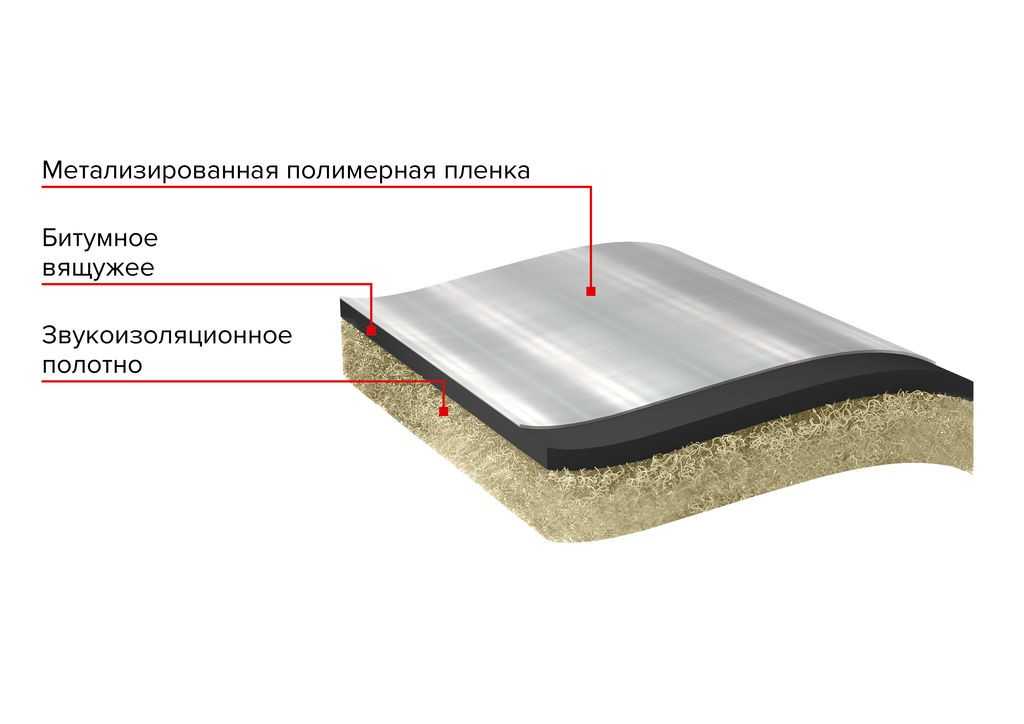

Для более эффективного отражения тепловой энергии рекомендуется использовать утеплитель, покрытий металлизированным материалом. В данном случае, энергия обогрева будет направлена исключительно вверх, а тонкое металлическое покрытие полностью снижает риск теплопотерь.

Можно ли смонтировать водяные теплые полы в квартире от центрального отопления?

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Какие проблемы могут возникнуть?

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

• Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
• Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
• Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Какая альтернатива существует?

Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.

Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.

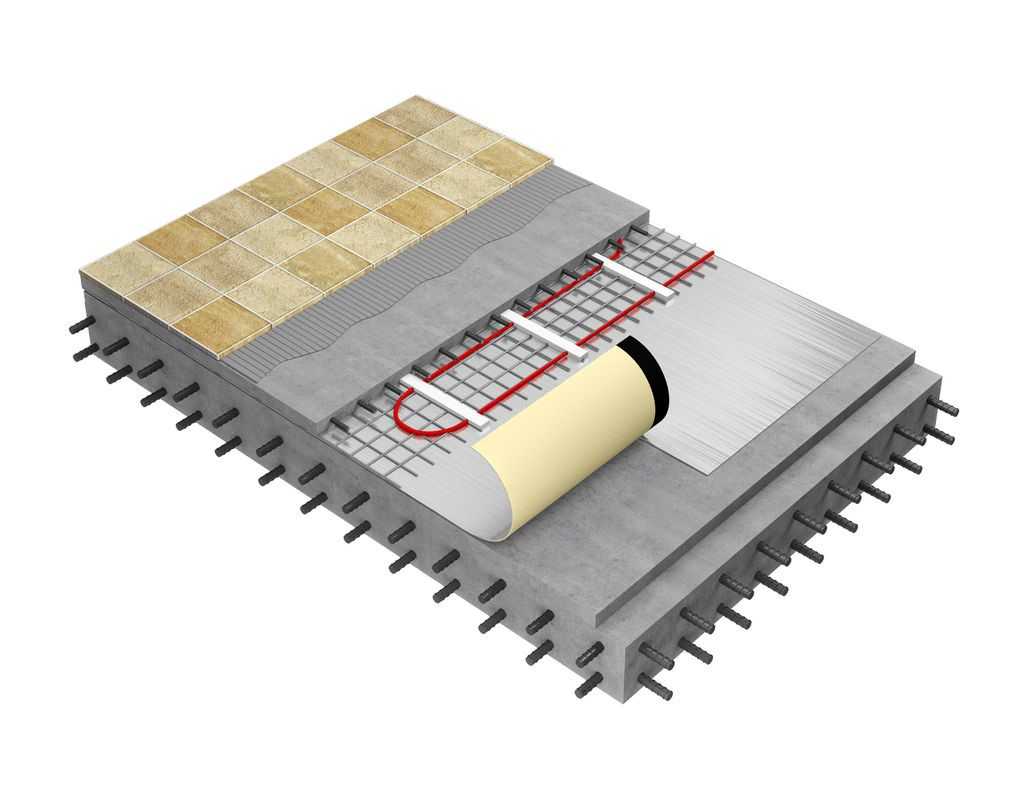

Электрический пол на основе нагревательных матов – лучшее решение для небольших площадей

Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

Самый простой и менее надежный способ подключения

Ручная регулировка с помощью балансировочного клапана

Схема с регулированием температуры с помощью трехходового клапана

Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Законность установки

У теплых водяных полов есть преимущества, ради которых жильцы многоэтажных домов готовы обивать пороги коммунальных служб в надежде получить разрешение на их установку:

1. Они создают микроклимат, который для человека является идеальным – теплый пол при слегка прохладном потолке.
2. С ними помещению не грозят грибки и плесень .
3. Водяное отопление в полу в квартире способно прослужить от 50 и более лет .
4. Это весьма экономный вид обогрева квартиры , при том, что ему практически не требуется уход.

Среди недостатков водяных полов можно назвать лишь 3:

1. Их сложно монтировать.
2. Трудно чинить, так как систему заливают стяжкой.
3. Далеко не во всех многоквартирных домах на них дают разрешение.

Последний пункт связан с тем, что на законодательном уровне запрещено подключать теплый пол от системы отопления в квартире, так как это может нарушить ее работу. Если сделать это без должного разрешения и при проверке он будет обнаружен, то кроме судебного разбирательства и штрафа, незаконная конструкция будет демонтирована.

Даже при таких строгостях закона существует возможность подключения водяного пола в квартире, когда:

1. В многоэтажном здании центральное отопление оборудовано поквартирным вводом труб , и это позволяет подключиться к общему стояку.
2. Установить автономное отопление с подключением пола к котлу.

Какой бы из этих вариантов ни был выбран, от оформления всех разрешительных бумаг владельцы квартир не освобождены.

Есть ли реальная экономия при использовании теплого пола

Но откуда может возникнуть такая экономия, если теоретически для обогрева какого-либо помещения должно затрачиваться одинаковое количество тепла, независимо от системы отопления?

При использовании теплого пола экономия тепла становится возможной благодаря специфике его распределения. При использовании радиаторного отопления тепло постоянно находится в движении – поднимается вверх от радиатора, потом охлаждается у потолка и опускается вниз к полу, а при использовании теплого пола циркуляции практически нет, а самая высокая температура располагается у самого пола. В системе теплых полов температура теплоносителя чаще всего не превышает 55 градусов, а в радиаторной системе отопления температура часто достигает 90 градусов.

Но не нужно делать поспешные выводы. Разница температур теплоносителей двух рассматриваемых систем сама по себе не является показателем экономии. Для того, чтобы поддерживать одинаковую температуру в помещении, котлом в обоих случаях затрачивается примерно равное количество энергии, в соответствии с элементарными законами физики. В таком случае становится непонятно, откуда может появиться экономия?

Это интересно: Как утеплить деревянный дом снаружи

Как правильно рассчитать материал для электрического тёплого пола

Для того, чтобы корректно рассчитать материал для электрического тёплого пола, необходимо воспользоваться простым алгоритмом:

• Первоначально, рассчитываются теплопотери пола, которые зависят от типа покрытия, толщины стяжки и других параметров.
• Как правило, поставщики располагают специальными таблицами зависимости типа чистового напольного покрытия от протяжённости греющего элемента.
• Определяется площадь помещения, в котором устраивается тёплый пол.
• Длина провода, который прокладывается в полу, рассчитывается с помощью следующей линейной зависимости:

h = S x 100/L, где

S – площадь помещения.

L – Общая протяжённость провода, с учётом присоединения его к терморегулятору и распаечной коробке.

h – искомая величина – потребность в кабеле, который нужно устроить в полу.

Помимо кабеля, владельцу объекта также потребуются такие материалы, как автомат УЗО, рассчитанный на определённую силу тока, а также терморегулятор, распаечная коробка, заземляющая жила, предотвращающая поражение электрическим током, крепёжные элементы для фиксации кабеля в заданном положении.

На официальных сайтах многих крупных поставщиков можно также найти интерактивные калькуляторы, которые рассчитывают количество материалов, а также потребляемую мощность в автоматическом режиме.

Для того, чтобы определить потребность в кабеле, его сечение и длину, достаточно ввести несколько граничных условий в соответствующие графы формы, и система сама рассчитает нужное количество кабеля, а также предложит оптимальную модификацию оборудования из каталога поставщика.

Процесс установки водяного теплого пола

Первым этапом в решении задачи, как сделать теплые полы от водяного отопления, является составление проекта. Необходимо нарисовать план помещения с указанием размеров отдельных комнат и расположения стояков. Около стояка, к которому будет выполняться подключение, следует поместить коллекторный узел. С одной стороны к этому устройству подключается центральное отопление, а с другой – трубы системы «теплый пол». В коллекторном узле имеется датчик температуры, который позволяет контролировать нагревание теплоносителя. Также в устройстве может быть вентиль или клапан, с помощью которого устанавливается определенная температура для каждого контура.

Система водяного теплого пола требует обязательного смешивания горячей воды подающей трубы с холодной из обратного трубопровода. Это происходит в коллекторном узле, который дополнительно называют смесительным узлом. Объясняется это тем, что иногда на подаче может быть достаточно высокая температура, при которой находиться на полу не совсем комфортно. Прибор в смесительном узле, контролирующий температуру теплоносителя, дает сигнал о необходимости добавления холодной воды.

Для безупречной и эффективной работы системы водяного теплого пола необходим монтаж циркуляционного насоса. Он предназначен для обеспечения определенной скорости воды по контуру теплого пола.

Следующим шагом будет выбор типа труб для водяной системы теплого пола. Для этой цели используются трубы из металлопластика или сшитого полиэтилена. Однако последнее время отмечается популярность гофрированных нержавеющих труб. Этот материал характеризуется гибкостью, надежностью и сравнительно низкой стоимостью, ниже, чем цена металлопластиковых изделий. Кроме того трубы имеют долгий эксплуатационный срок и пока не имеют подделок. Единственным недостатком гофрированной трубы можно назвать высокое сопротивление потоку теплоносителя из-за ребристой поверхности.

Также важно определиться со способом укладки труб водяного контура. Популярными считаются два метода: «улитка» и «змейка»

Проще укладывать трубы змейкой, но улитка равномернее прогревает поверхность пола, отсутствует чередование теплой и холодной зоны.

Диаметр труб для водяного теплого пола и их длина имеют не меньшее значение. В большинстве случаев используется труба сечением 16 мм, что касается протяженности контура, то здесь за основу берется норматив 4-5 метров для обогрева одного квадрата площади.

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

• Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
• Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
• Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
• С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

• Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
• По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
• Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

• Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
• В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.

Топ 5 статтей

1. Обзор стоимости теплых полов за м2, стоимость монтажа
2. Монтаж электрического и водяного теплого пола своими руками
3. Какой теплый пол лучше
4. Какое напольное покрытие можно использовать для теплого пола?!
5. Во сколько обойдется отопление теплым полом в месяц

Поставьте лайк, поблагодарите автора за его труд!

• Популярные
• Хиты продаж

Одножильный нагревательный кабель DEVI

65.00 грн.

Одножильный нагревательный кабель DEVI

65.00 грн. На сегодняшний день во всем мире наблюдается тенденция перехода на альтернативные и экологические виды отопления, что обусловлено стремительным ростом коммунальных платежей. В нашей стране все больше людей отказывается от централизованного теплоснабжения, обустраивая в своей квартире индивидуальное отопление. Одним из лучших вариантов этого решения является водяной теплый пол. Вопрос отопления очень важен, поэтому нужно понимать стоит ли отапливаться теплым полом.

Достоинства и недостатки конвекторов, сфера их применения

Итак, где оправдывает себя применение напольных или внутрипольных конвекторов отопления:

Помещения с высокими окнами, вплоть до пола, или с низким уровнем подоконников, который не позволяет разместить традиционные радиаторы.

Широко применяются они линейно вдоль застекленных стен в спортивных залах, оранжереях, торговых комплексах, культурных центрах.

В любом случае, такие приборы создают своеобразную эффективную теплую воздушную завесу от проникновения холода.

Представляют они большое удобство и для детских учреждений.

Нет риска травмирования детей об острые углы приборов, полностью исключена возможность получения ожогов – поверхность вешних решеток никогда не нагреется до опасной температуры. В то же время они не ограничивают свободное для игр пространство.

Нередко и владельцы частного жилья не желают портить задуманный интерьер помещения навеской настенных радиаторов отопления.

Внутрипольные конвекторы – один из вариантов решения этой проблемы. Одно из главных достоинств конвекторов – они не занимают пространства, не портят внешнего облика помещения, а порой даже привносят в него особый визуальный эффект.

При правильном подборе мощности и грамотном размещении их по пространству комнаты, они вполне могут стать основным или даже единственным источником тепла, конечно, если это позволяют высота потолков и общая площадь помещения.

Размещение их около часто используемой входной двери позволяет задерживать до 80-90% холодного воздуха, проникающего извне.

Могут возразить, что эффективной скрытой системой отопления являются и теплые полы. Это действительно так, но все же между ними и конвекторами есть значительные различия:

Установка системы тёплого пола – процесс гораздо боле дорогой и трудоемкий.

Контур труб для теплого пола имеет жесткие ограничения как по минимальной, так и по максимальной длине, по уровню давления и температуре теплоносителя.

Этих ограничений практически нет при использовании конвекторов.

Система «теплый пол» предусматривает достаточно равномерное распределения теплообменных труб по всей площади комнаты, а конвектора позволяют сделать акцент на самых проблемных участках помещения.

Ремонт и обслуживание конвекторной системы – гораздо проще.

Некоторые виды полов, например, устроенные по технологии сухой стяжки, просто несовместимы с водяными теплыми полами. С конвекторами таких проблем нет.

Эксплуатация теплого пола может, со временем, привести к пересыханию паркета из натурального дерева или появлению щелей на ламинате, особенно если температура теплоносителя будет выше 40 градусов.

С конвекторами это невозможно в принципе –поверхность пола не подвергается температурному воздействию.

Однако, есть у такой системы отопления и свои, достаточно серьезные недостатки:

Мощные конвекционные потоки увлекают за собой большое количество пыли.

При высоких, более 3 метров, потолках в жилых помещениях такое отопление не принесет желаемого эффекта.

Неравномерность прогрева участков комнаты, неизбежная при конвекторной схеме, может привести к появлению сильных сквозняков холодного воздуха вдоль поверхности пола.

Видео: водяной теплый пол в квартире

Все это показывает, что предпочтительней делать теплые полы с установкой автономного котла отопления, основную часть монтажа можно сделать своими руками. Водяной пол, сделанный без стяжки, или сухой со стяжкой, упростят работы и сделают их дешевле.

Если не совсем понятна схема подключения теплого пола, по отдельным элементам в полу можно и нужно проконсультироваться с профессионалами. Изучив назначение, правильное подсоединение основных элементов в общую схему, грамотные в техническом отношении люди понимают, укладка теплого пола несложна, своими руками сделать теплый пол вполне реальная задача.
