Как поставить доводчик на дверь?

Разделение на виды

Существует множество типов устройств, различающихся по определённым характеристикам. Если разбираться с ними по принципу монтажа, то получаем:

1. Устройства, которые накладываются на полотно двери (накладные). Обычно их размещают вверху и соединяют либо с коробкой, либо со стеной.
2. Если изделие размещается в нижней части двери и соединяется с полом, то его называют напольным.
3. Существуют и такие изделия, которые размещают внутри полотна или в напольном устройстве. Их не видно, поэтому называют скрытыми. Такой механизм установить самостоятельно почти невозможно.

Статья по теме: Куда должна открываться входная дверь в квартиру

Также их различают по принципу работы:

• рычажный. Это один из самых простых устройств. Состоит из пружины и гидравлической системы;
• слайдовый. Работает за счёт возникновения силы трения, которая и уменьшает скорость закрывания полотна.

По устройству внутреннего механизма подразделяют доводчики на кулачковые и зубчатые. Постепенное движение полотна обеспечивает механизм перового типа, поэтому приоритетно его устанавливают на слайдовые доводчики. Зубчатый более грубый по своему устройству, поэтому его устанавливают на тяжёлые металлические полотна.

Фиксация доводчика на полотне двери

Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.

Правильно закрепить его можно по простому алгоритму действий.

• Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
• Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
• Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
• Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
• Выполнить фиксацию корпуса.
• Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.
• Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.

Основные функции

Доводчик, как приспособление для автоматического закрывания входных дверей, появился вместе с возрастающей популярностью конструкций из металла. Особенно после того, как ими начали оборудовать подъезды. Если полотно не придерживать, то оно громыхает так, что жителям не только первых, но и пятых этажей это доставляет немало хлопот, особенно по ночам. Плавность работы и должен обеспечить доводчик. Поэтому не стоит экономить на его установке.

Назначение доводчика:

1. Обеспечивать закрытие двери. Устройство плавно доводит полотно до нужного положения. Дверь не нужно закрывать самостоятельно, все делает механизм.
2. Устранить шум при работе конструкции. Сильный хлопок полотна не только портит нервы жильцам, он быстрее приводит в негодность изделие.
3. Беречь стены и их декоративную отделку, которая нередко страдает из-за неаккуратного обращения с дверью.
4. Установка доводчика на алюминиевую дверь обеспечивает более длительный срок эксплуатации фурнитуры, особенно замка. Также при сильных хлопках могут пострадать декоративные элементы, вставки из стекла.
5. Обеспечивать уменьшение теплопотерь в доме за счет того, что дверь никогда не остается открытой.

Установить такую фурнитуру на металлическую дверь может мастер либо человек без опыта в этом деле, главное, четко следовать инструкции. Тем более, что изделия не такие уж и дорогие. Конечная стоимость товара зависит от дополнительных функций, морозоустойчивости, наличия разных скоростей закрывания, веса двери, торговой марки.

Доводчики устанавливают обязательно на эвакуационные выходы, противопожарные двери, те конструкции, которые имеют систему контроля доступа в помещение. Также без них не обходится ни одно помещение, где проходит большой поток людей.

Как выбрать механизм и от чего зависит его стоимость

Чаще всего доводчики крепят на входные и внешние двери. Как правило, монтаж производится внутри помещения, но существуют и морозоустойчивые модели. Их ставят со стороны улицы, а также они прекрасно подходят для установки на калитки и ворота, поскольку невосприимчивы к переменам погодных условий. Их недостаток – высокая цена, но этим приходится жертвовать ради удобства и в случае невозможности установить доводчик внутри помещения.

Чаще всего доводчики крепят на входные и внешние двери

Выбирая доводчик, уделите внимание такому параметру, как вес двери и ее ширина. Для этого существует специальная градация механизмов, где каждому кассу (а их 7) присваивается свой индекс (EN)

Чем выше класс, тем с большими нагрузками способны справиться конструкции, но, соответственно, и цена их будет выше. Стоимость механизмов также зависти и от функциональных возможностей. Более простые модели, стоимость которых невелика, нельзя настроить под определенные параметры (например, плавность открытия). Покупая доводчик, не гонитесь за ценой – хороший и качественный вариант не может стоить очень дешево, однако и прослужит он значительно дольше.

Разновидности доводчиков – накладные, скрытые и напольные

Примечательно, но доводчики существуют уже давно. Правда, не в том виде, в котором мы привыкли их видеть. Прародителями современных механизмов были обыкновенные пружины, которые одним концом закреплялись на полотне, а вторым – на коробке, и обеспечивали автоматическое закрытие двери. Отрегулировать такую конструкцию было невозможно, поэтому чаще всего такая дверь либо с трудом открывалась, либо громко хлопала при закрытии.

Накладные доводчики — самые распространенные и подходят к любым дверям

Современные механизмы позволяют не только плавно и бесшумно закрывать дверь, но и обладают целым набором полезных характеристик. Они могут блокировать открытую дверь в определенном положении, способствуют плотному прилеганию полотна к коробке, позволяют проветривать помещение. Монтаж доводчика стал обязательным при установке входных дверей, оснащенных домофонами, они повсеместно установлены в общественных зданиях, очень часто их применяют и в частных домах.

На сегодняшний день доводчики имеют разные конструктивные особенности, поэтому их можно дифференцировать по разным признакам. По способу крепления их подразделяют на:

• накладные. Самые распространенные и подходят к любым дверям. Крепятся сверху и могут монтироваться на дверное полотно или стену.
• скрытые. Сложные механизмы, которые сразу встраиваются в дверное полотно. Их монтажом занимаются специалисты.
• напольные. Их можно встретить на стеклянных дверях. Они крепятся внизу конструкции, а вторая их часть встраивается в напольное покрытие.

Напольные доводчики можно встретить на стеклянных дверях

По способу передачи вращающего момента конструкции разделяют на слайдовые (доводчик располагается параллельно полотну и скользит, что делает двери легкими к использованию даже для детей) и рычажные (модели очень надежные и устанавливаются на тяжелые двери).

Краткая инструкция по установке

1. Прежде всего нужно определить место, куда будет установлено доводящее устройство, а также выбрать схему установки.
2. Шаблон доводчика приклеивается к месту на двери или притолоке.
3. Отмечаются точки отверстий, которые необходимо просверлить для будущего крепления. Обычно это 4 отверстия для самого механизма и 2 для рычага.
4. В первую очередь монтируется рычаг. После этого крепится сам механизм доводчика.
5. После того, как все части установлены, производится коррекция длины рычага. Сам рычаг обязательно должен располагаться перпендикулярно полотну двери.

Все необходимые детали для крепления продаются вместе с механизмом, поэтому нет необходимости покупать их отдельно

Важно только четко следовать инструкции, и тогда проблем с установкой доводчика не возникнет

Необходимо также знать, как правильно регулировать работу механизма. Устройство располагает специальными регулирующими винтами. Они задают скорость движения дверного полотна и имеют два режима. Первые режим предполагает скорость закрывания двери от 180 до 15 градусов, а второй – от 15 до 0. Для того чтобы выбрать наиболее оптимальные вариант, винты поворачивают либо вдоль, либо против нарезки. Однако не стоит слишком усердствовать. Корректируется скорость с помощью винтов очень легко. Два и более оборота винтов могут привести к повреждению всего механизма, а также выпадению винтов и утечке масла.

Иногда дверные доводчики могут быть дополнены специальными функциями, такими как демпфер, фиксатор двери в открытом режиме, механизм, который затягивает закрывание двери и так далее.

После того как дверной доводчик установлен и дверь эффективно функционирует, останется только правильно соблюдать правила эксплуатации. Нельзя допускать ненужных перегрузок, а также следить за тем, чтобы никто не пытался хлопать дверью. Таким образом, и дверь, и устройство смогут прослужить очень долгое время и для многих поколений.

Установка доводчика на дверь своими руками. Пошаговая инструкция

Разберем этапы процедуры установки доводчика:

Распаковка и подробный осмотр. Перед началом работы стоит изучить паспорт устройства, проверить комплектность и работоспособность всех частей. Если какой-либо детали не хватает, проще заменить бракованное изделие, чем пытаться сымпровизировать.
Разметка. Шаблон прикладывается на предполагаемо место установки и все отверстия отмечаются керном.
Засверливание всех отверстий

Важно, чтобы сверло шло строго перпендикулярно.
Установка на место корпуса устройства доводки. Важно проверить, чтобы торец с винтами настройки был обращен к косяку.
Установка на место лапки и регулируемой половинки рычага.

Если рычаг собран перед поставкой, стоит его разъединить

Сборка производится только при регулировке.

Установка нерегулируемой половины на корпус доводчика. Обычно его нужно посадить на граненый шток и закрепить на месте гайкой.
Две половинки рычага выставляются на место при полностью закрытой двери и центральный шарнир собирается. Если на двери нет уплотнителя, перпендикулярно к ней выставляется раздвижная половина рычага. Если есть защелка или уплотнительная лента – жесткая половина. При необходимости можно удлинить или укоротить раздвижную половину рычага.

Монтаж закончен! Остается только провести регулировку доводчика.

Стандартная градация «размеров» доводчика

• При подборе нужной модели необходимо ориентироваться на максимальный показатель своих дверей. Например, если полотно в ширину имеет 900 мм, но, вместе с тем, весит 70 кг, то потребуется приобрести доводчик с размером ЕN-4.
• Для максимального удобства потребителей разработчики таких механизмов часто предусматривают определенный диапазон их возможностей. Например, в технической документации может быть установлены пределы «ЕN-2 ÷ ЕN-4». Конкретная величина усилия в таком случае будет определяться лишь особенностями монтажа доводчика.
• В тех редких ситуациях, когда усилия одного доводчика может не хватить, прибегают к парной их установке.
• Приобретать стоит ту модель, которая в максимальной степени подходит к имеющимся дверям. Занижение характеристик приведет к быстрому выходу доводчика из строя. Слишком большой размер – это ненужные трудности с нормальным открыванием дверей.
• Если планируется установка доводчика на улице или в неотапливаемом помещении, обязательно нужно уточнить, предусмотрена ли такая возможность на конкретной модели. Проблема заключается в значительном изменении вязкости масла в гидравлической системе при термических перепадах. Обычно в паспорте изделия указывается допустимый рабочий диапазон температур.
• Сразу можно оценить функциональные возможности выбираемой модели. Базовые регулировки большинства доводчиков включают изменение силы пружины, скорости и усилия закрывания двери в секторе от 180 до 15º и на конечном участке (доводка) – от 15 до 0º. Кроме того, могут быть предусмотрены и иные параметры:

— Предотвратить резкое открытие дверей при чрезмерном усилии или же на сквозняке или порывистом ветре поможет специальный регулируемый гидравлический демпфер. Он убережет двери от поломки, от удара по прилегающим стенам, не допустит случайного травматизма.

— Нередко условия эксплуатации помещений требуют оставления двери открытой на продолжительное время. Для этого потребуется доводчик с механизмом фиксации в открытом положении.

— Бывают ситуации, когда после каждого отрывания дверей и до начала их закрытия требуется определённая пауза, порядка полуминуты (например, склады, кладовки, подсобные помещения). Эта возможность также может быть реализована в доводчиках с функцией задержки закрытия.

— Если на дверях установлен эластичный уплотнитель, или же они оснащены защелками, будет полезна функция точного регулирования скорости и усилия дохлопа.

— Если двери двустворчатые, то может понадобиться дополнительный механизм координирования единообразного закрывания обеих створок.

— Для «холодных» дверей лучше приобрести доводчик с системой «термозаслонки», которая, реагируя на перепады внешней температуры, расширяется или сужается, компенсируя изменения вязкости масла в гидравлической системе.

Примерный порядок установки доводчика на дверь

Так как наиболее распространёнными в условиях квартир являются доводчики с гидравлической реечной системой и рычажным механизмом, процесс установки будет рассмотрен именно на их примере. По большому счету. Монтаж доводчиков со слайдерной системой особо не отличается, а в ряде случаев – даже является более простой задачей.

Прежде всего следует определиться со схемой установки, которая зависит от направления открывания дверей:

Как правильно выбрать доводчик?

Так как значительное большинство устанавливаемых доводчиков – это доводчики с верхним расположением с рычажной тягой (на фото 1), то далее по тексту основной упор сделан на такие доводчики.

Фото 1

При выборе дверного доводчика учитываются основные параметры двери, на которую, Вы собираетесь установить доводчик – это её ширина и вес. Основной характеристикой любого доводчика является сила закрывания (или еще говорят «размер доводчика»). Европейским стандартом EN 1154 регламентированы усилия, которые доводчик должен развивать. В зависимости от размера и веса двери доводчики могут демонстрировать разную величину силы закрывания от EN1 до EN7 (табл. 1).

Табл. 1

Выбирая дверной доводчик, с оптимальной силой закрывания, обычно ориентируются на наибольший параметр. Например: масса двери 50 кг (сила EN3), а ширина — 1000 мм (сила EN4). В этом случае выбираем доводчик с величиной силы закрывания EN4. Не рекомендуется устанавливать доводчик, имеющий силу закрывания на несколько порядков выше, чем требуется. Так как, чем выше усилие закрытия двери, тем больше сил придется приложить для ее открывания. Сейчас на рынке представлено множество дверных доводчиков самых разных производителей, их стоимость варьируется от 500 рублей и доходит до десятка тысяч. Как правило, большинство доводчиков имеют диапазон сил закрывания от 2 до 4-х. То есть, например, доводчик GEZE TS 2000 V, может принимать значения EN2, EN3-4 и EN5. Регулировка усилия осуществляется смещением доводчика относительно петель.
Вторым важным фактором при выборе доводчика является рабочий температурный диапазон. Изменение температуры окружающей среды оказывает существенное влияние на работу дверного доводчика

В зависимости, куда устанавливается доводчик, внутри помещения или на улице, следует обратить пристальное внимание на его рабочий температурный диапазон. Так, например, тот же GEZE TS 2000 V гарантирует корректную работу при температуре от –30°С

до + 40°С. Этот доводчик возможно устанавливать как на внутриофисные, так и на наружные двери.
Третий фактор – наличие регулировок доводчика для обеспечения комфортной работы механизма доводчика в различных условиях эксплуатации. Доводчики в низкой и средней ценовой категории, как правило, имеют две регулировки:
1. Скорость закрывания от 180° до 15°;
2. «Конечный дохлоп» — подразумевает незначительное увеличение скорости движения двери на последних 15°. Эта функция необходима для дверей с защелкой, чтобы замок защелкнулся (рис 1).

Рис. 1

Существуют доводчики и с более широким функционалом, в них присутствуют дополнительные регулировки для решения дополнительных задач:

1. Back Check — демпфирование открывания или ветровой тормоз, предохраняющий дверь от ударов об стену при резком открывании или порывах ветра. При этом в некоторых моделях реализована функция настройки угла срабатывания;
2. Delay Action — задержка закрывания, позволяет задержать закрытие двери на небольшой промежуток времени, что является очень удобным при переноске небольших грузов;
3. Hold Open — это возможность зафиксировать двери в открытом положении. Благодаря этой возможности, не нужно придерживать дверь, а доводчику не причиняется ущерб.

Установка дверного доводчика по этапам

Если вы решили выполнить установку дверного доводчика своими руками, стоит заранее ознакомиться с основными этапами работ и их содержанием. Монтаж может выполняться на полотно и коробку, внутри и снаружи. Для наружных дверей чаще всего выбирается внутренний способ, при котором само устройство крепится в дверном проеме, чтобы обеспечить его работоспособность в зимнее время. Предлагаем ознакомиться с ними более подробно.

Процесс установки требует повышенной точности

Определение схемы установки в зависимости от направления открывания двери

Прежде чем приступить к монтажным работам, следует внимательно изучить инструкцию, в которой рассказывается, как поставить доводчик на дверь. Схема выполнена в натуральную величину, что значительно упрощает разметку. Для крепления схемы используется скотч.

Возможные варианты установки представлены на инструкции, вкладываемой к каждому изделию

Как правильно установить доводчик на дверь: пошаговая инструкция

Если вы не знаете, как правильно установить доводчик на дверь, предлагаем делать это в следующей последовательности:

Иллюстрация	Описание действия
	Собираем вместе все элементы конструкции. Проверяем работоспособность системы.
	Прикладываем собранное изделие к месту будущей установки, чтобы проверить соответствие схеме
	Выполняем разметку, намечая места под крепёж на створке и раме. Просверливаем отверстия. Прикручиваем все элементы устройства и приступаем к регулировке дверного доводчика.

Особенности установки доводчика на пластиковую дверь показаны на следующем видео:

Watch this video on YouTube

Подробная инструкция по регулировке доводчика двери

Если дверная система работает нестабильно, значит требуется регулировка доводчика двери. В инструкции по эксплуатации приведена подробная информация о том, как это можно сделать. Изменением положения клапана №1 регулируем угол открытия створки. С помощью поворота клапана №2 – скорость закрывания.

Изменение положения клапанов – основное правило регулировки

Теперь о том, как отрегулировать дверной доводчик:

• изменяем угол открывания двери, выбирая оптимальное значение из диапазона 90-180°;
• регулируем скорость закрытия. Для этого открывают створку на нужный угол. Затем добиваются плавности хода и дохлопа двери путем изменения положения клапана 2.

Особенности регулировки доводчика двери своими руками можно увидеть на следующем видео:

Watch this video on YouTube

Инструкция установки доводящего механизма

При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.

Техника монтажа всех видов доводящих конструкций практически ничем не отличается.

Определение схемы монтажа

В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:

• Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
• Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
• Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.

Использование шаблона

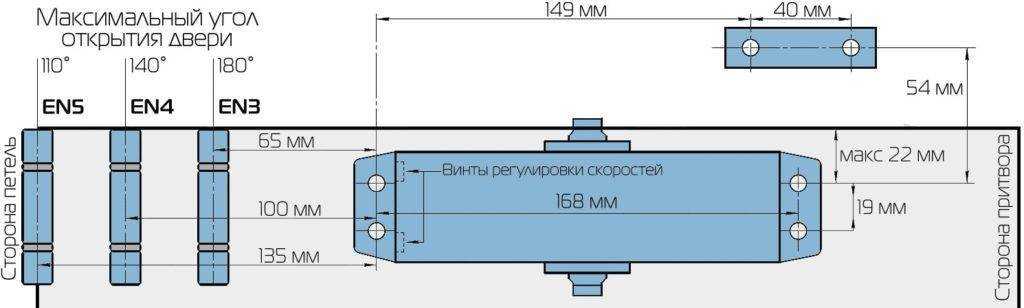

В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.

При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.

Выполнение монтажа

Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.

Порядок выполнения монтажа механизма:

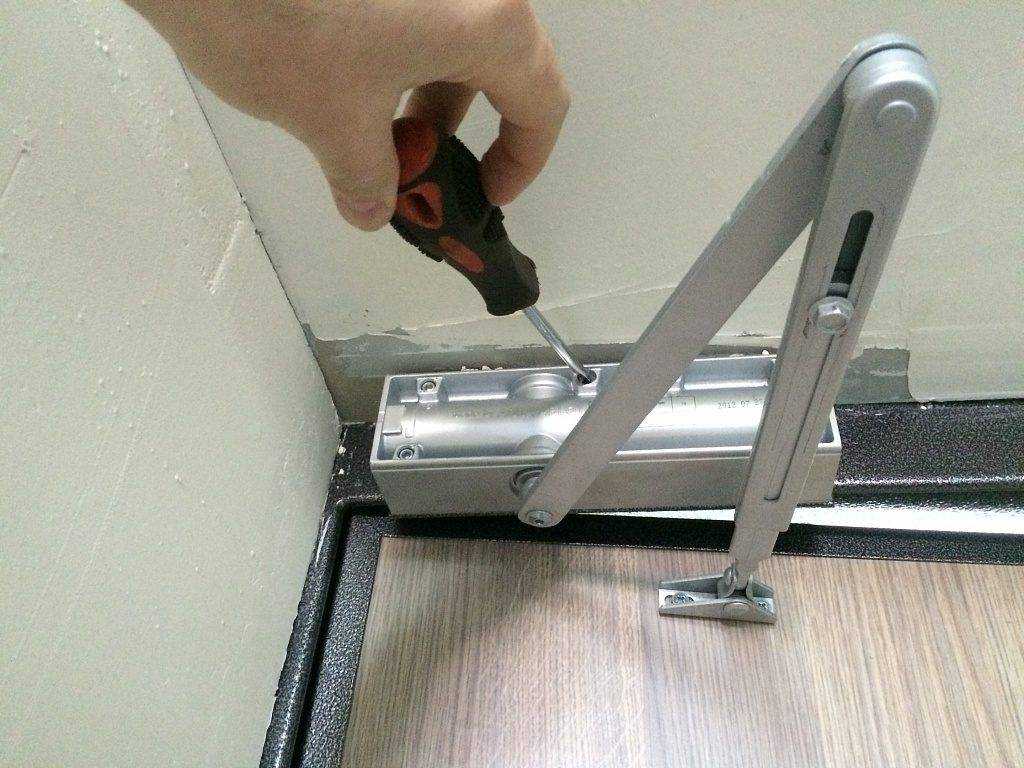

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.

На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.

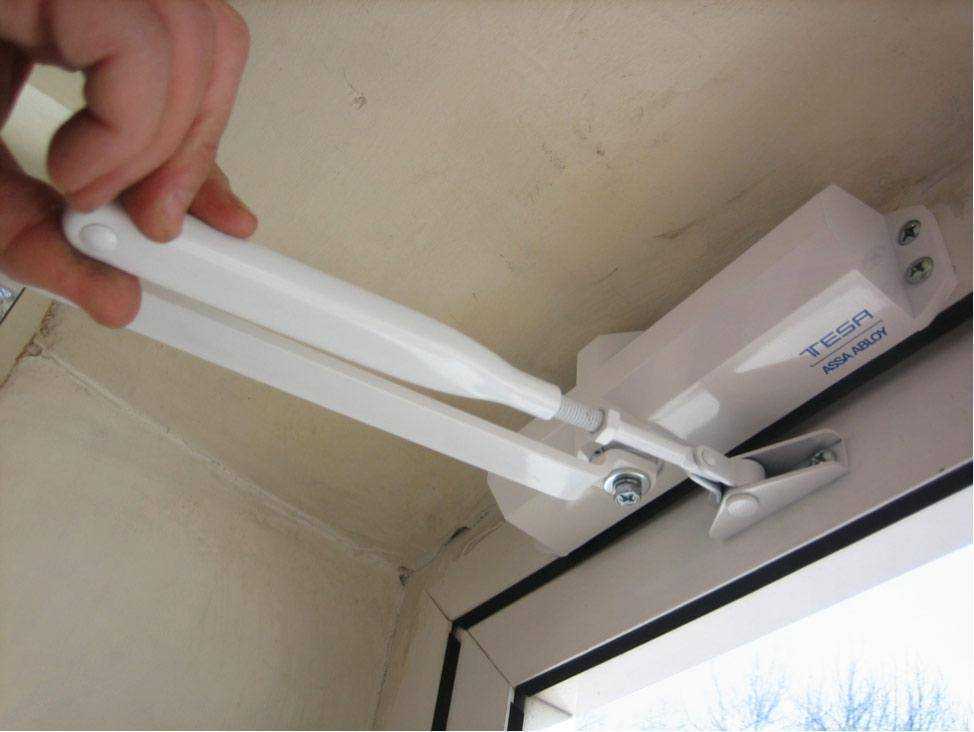

Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.

Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.

Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.

Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.

Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:

Особенности нестандартной установки

В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.

При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.

Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.
