➰ разводка электрики в квартире своими руками: экономим на оплате труда специалиста

Чертеж плана

До начала составления планировки, требуется обсудить и проговорить со всеми членами семьи о том, что и где они хотят поставить. Пос этого можно приступать к чертежу.

Чтобы приступить к выполнению изобранижения, необходимо подготовить следующие материалы:

• Фломастеры или цветные карандаши;
• Ручка синего или черного цвета;
• Линейка;
• Обычный лист бумаги формата А4.

На бумаге изображается примерный план жилища, наносится обозначения дверей, оконных проемов. Не нужно точных параметров, схема может быть приблизительная, так как этот рисунок необходим для оценки планирования проводки. Этот этап важен для тех, кто не знает, как поменять старую проводку своими руками.

На схематическом рисунке обязательно отмечаются:

• Распределительный щиток — этот элементы не находится в самой квартире, его устанавливают на леснечной площадке. Иногда его размещают внутри жилья, тогда работа по проведению проводки становиться легче;
• Коробка распределения — это объект, в котором производится все соединение проводов. В одном помещении правилам техники безопасности находиться только одна коробка;
• Место расположение проводов — это важный момент, так как существует принцип пути прокладки кабелей. Они располагаются снизу вверх или слева на право, не допускаются зигзаги. Когда они прокладываются внутри стен, то требуется отступить на 15-20 см от основных перекрытий и проемов;
• Выключатели — их установка делается около двери с правой стороны. Инструмент располагается на высоте в 60 см или 1,5 м;
• Светильники — по типовому проекту в помещении предусмотрен один осветительный прибор находящийся в центре. При желании можно увеличить количество искусственного света, можно установить ночники или бра;
• Розетки — монтаж производится в удобном для человека месте. Нельзя размещать их под оконным проемом и вблизи газовода или теплового обогревателя. Одна розетка распологается на 6 кв.м.

Монтаж электропроводки в квартире своими руками

При осуществлении монтажа электропроводки нужно знать о наличии пяти «но», о которых нельзя забывать:

1. Все провода и кабеля прокладываются строго вертикально и горизонтально по отношению к полу. Экономя на длине кабеля, Вы все равно не сэкономите, уж не столь велика его цена. Поэтому, никакой диагональной прокладки. Угадывать через пять лет, под каким углом он проходил – заранее проигрышное дело, и, прибивая к стене полку для книг, можно с легкостью угодить в провод и получить разряд.
2. Соблюдайте необходимое расстояние между проводами и другими объектами. От пола или потолка до кабеля – 15 см. От оконного откоса или дверного косяка до кабеля – 10 см. Если маршрут проводки пролегает через трубу отопления, то провод запускают вглубь стены на 3 см (делается это для избегания пагубного действия тепла и возможного конденсата на провод).
3. Избегаете пересечения проводов между собой. Если без этого никак не обойтись, то внимательно проследите, чтобы между этими проводами был зазор не менее 0,5 см.
4. Все выходы электросети должны быть расположены на одном уровне. Проводка для верхнего освещения проводиться по верху, а для розеток – по низу. Так гораздо легче ориентироваться, а не гадать, что за кабель и к чему ведет. Расстояние от пола до розетки – 25 см. Расстояние от пола до выключателя – 85 см.
5. Длинна провода, из места его выхода в стене, должна составлять не менее 10 см, и желательно не более 15 см. Делается это с целью удобства в использовании. Если конец провода будет слишком короткий, его будет очень сложно подсоединить к розетке. Если он будет слишком длинный, то он может просто не поместиться в отверстии, отведенном под выключатель или розетку.

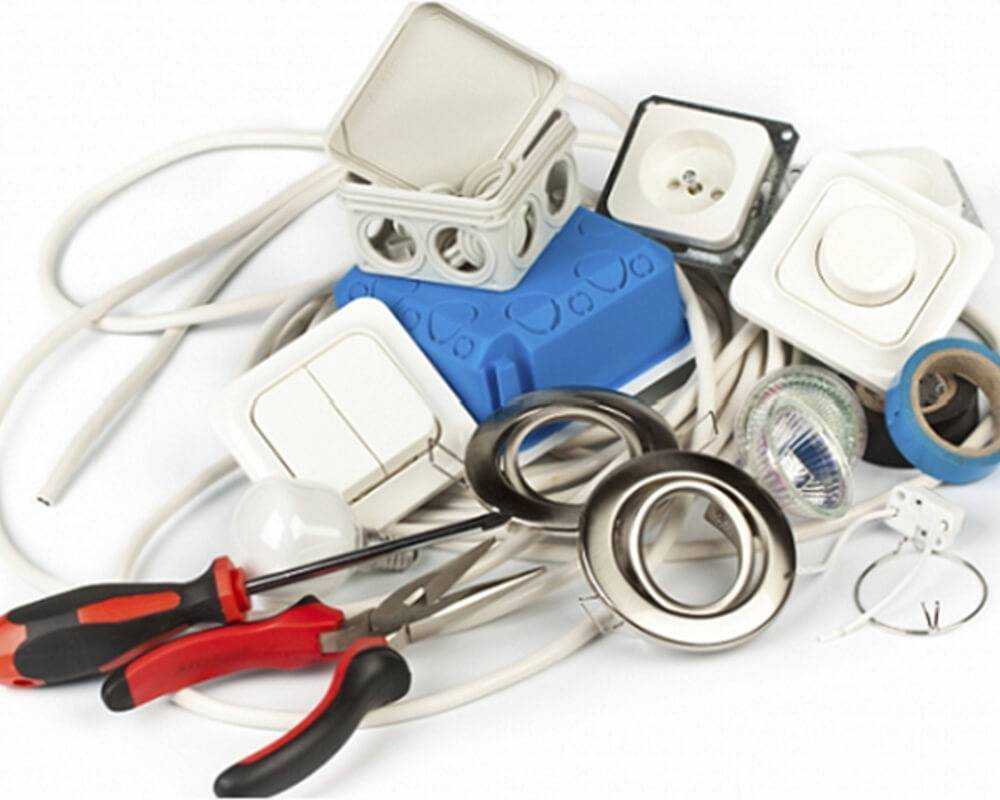

Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

1. Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
2. Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
3. Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
4. Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
5. Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
6. Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.

Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

Разметка и штробление стен

Для разметки понадобится уровень, рулетка, мел или строительный карандаш. В местах установки розеток рисуют квадраты 7х7 см, если предполагается установка двойной розетки, на разметке наносится прямоугольник, шириной 14 см. Затем на стену наносят маршруты прокладки кабеля в соответствии с планом.

В последнюю очередь размечают расположение выключателей, отмечая их квадратами, как и розетки. Под распределительные коробки чертят прямоугольники 9х20 см.

Лунки под розетки и выключатели намечают корончатым сверлом, затем болгаркой по намеченным линиям прорезают бороздки.

Глубина бороздки – не менее 20 мм, ширина штробы зависит от количества проводов, которые должны быть проложены на конкретном участке. Все провода должны поместиться совершенно свободно.

После прорезания бороздок остается выбить штробы и все намеченные отверстия. Штробление – процесс трудоемкий, грязный и шумный, работы следует планировать на рабочее время и предварительно предупредить соседей.

Составление плана разводки электропроводки

Перед работой необходимо построить план разводки сети. Монтаж электропроводки по готовому построенному чертежу сделать гораздо легче и целесообразнее по ряду плюсов:

• схема разводки позволит заранее выбрать нужные приборы и средства;
• наличие плана поможет точно найти мощность входного ввода;
• план дает понимание электрику о потенциально пожароопасных местах разводки, что поможет ему сделать их более безопасными.

Схема разводки электропроводки в двухкомнатной квартире

Для двухкомнатной квартиры

Отличие чертежа для работ по ремонту электропроводки двухкомнатной квартиры от однокомнатной состоит в большем числе контуров. В такой схеме можно выполнять компоновку.

Для трехкомнатной квартиры

Для трех или более комнат в щитке будет большое количество проводников. Нюанс данного плана – это различные контуры, схваченные в отдельные объекты со своими предохранителями.

Инструменты

Перед тем, как поменять проводку в квартире, надо будет запастись не только материалами, но и достаточно большим количеством инструмента. Если у вас нет всех нужных приспособлений, то может быть имеет смысл всё-таки обратиться к профессионалам. Ознакомьтесь со списком всего, что вам понадобится для монтажа новой разводки, а потом уже принимайте для себя решение.

Идеальный вариант – взять электроинструмент на прокат.

1. Перфоратор и к нему набор свёрл по бетону (а также бетонный бур, корончатое сверло и долото). Этот инструмент необходим для монтажа отверстий под розетки, выключатели и коробки.
2. Уровень, отвес и шнур для разметки прокладывания проводов.
3. Болгарка (и к ней круг по камню) или штроборез для проделывания в стенах борозд под провода.
4. Шпатель и гипс (или алебастр) для замазки штроб после того, как в них будут уложены провода.
5. Монтажный нож или специальное устройство для снятия изоляционного слоя на проводах (стриппер).
6. Пассатижи, набор плоских и крестообразных отвёрток, бокорезы.
7. Паяльник с припоем и канифолью для соединения проводов.
8. Индикаторная отвёртка для определения фазы и ноля.
9. Длинная переноска. Во время ремонтных работ для запитки электроинструмента вы будете пользоваться времянкой, и её длины должны хватать до самых отдалённых комнат и углов.

Особенности электропроводки в панельных домах

Замена проводки в панельном доме имеет ряд особенностей и ограничений. В таких постройках все стеновые железобетонные панели являются несущими, они постоянно находятся под нагрузкой. По этой причине штробить их по горизонтальному направлению нельзя. Это может ослабить конструкцию и привести к непоправимым последствиям. Так что штробление возможно только по вертикальному направлению.

Чтобы облегчить задачу, каждая панель во время её отливки снабжалась каналами для электрической проводки. Последовательность таких каналов, к сожалению, не так просто найти. Тем более что далеко не всегда она отображается на электрических схемах. Кроме стеновых панелей такие каналы есть в панелях перекрытия. То есть провод может быть проложен по потолку.

Каналы можно определить по расположению выключателей или розеток. Как правило, они находятся вдоль одного из каналов. После прокладки кабелей каналы заштукатуривали. По штукатурке тоже можно их вычислить. Следует также обследовать места стыка стеновых панелей и перекрытий. Электрики не всегда использовали каналы панелей, поэтому обнаружить проводку можно в самых неожиданных местах. Не мешает обследовать мета стыков панелей – там тоже было удобно прокладывать кабели.

Замена проводки в квартире панельного дома своими руками – дело хлопотное, не каждый сможет обнаружить всю старую электропроводку и проложить новую, особенно если придётся менять места расположения розеток, выключателей. Поэтому лучше бы пригласить для выполнения этой задачи профессионалов.

Варианты схем для квартиры

Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

Примерная схема электропроводки для однокомнатной квартиры

В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

Порядок монтажа электропроводки пошагово

В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.

Монтаж скрытой электропроводки на видео

Подробно о монтаже электропроводки в квартире

Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме

Монтаж скрытой проводки в частном доме с использованием современного оборудования.

Как провести скрытую электропроводку. Видеоинструкция

При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.

На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).

Общий порядок монтажа описывается следующей последовательностью действий:

1. Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
2. При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
3. Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
4. При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
5. После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
6. Для этого используется заранее подготовленная отделочная штукатурка.

Устройство штроб (канавок) для укладки и крепления электропроводки

Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.

Хомут-стяжка, универсальный крепежный элемент для фиксации проводников

Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях

Скоба металлическая для крепления кабеля

Скоба пластиковая для крепления кабеля

Изолятор электрический для крепления ретро проводки

Дюбель стяжка для крепления проводниковой или кабельной продукции

Дюбель-хомут для крепления плоского и круглого кабеля

Самодельный крепеж из стальной ленты

Самодельный крепеж из кусков провода

Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы

Пластиковый кабель-канал

По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)

При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

Штробление стен

Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.

Сборка схемы электропроводки и соединение проводов на видео

Электромонтаж. Часть 1 — Схемы проводки для «Чайников»

Электромонтаж. Часть 2 — Способы соединения проводников

Электромонтаж. Часть 3 — Сварка проводников

Первоначальный этап работы

Многим думают, что не имеет значения, как будет выполнена разводка электросети по квартире. Такой подход совершено не правильный, так как в конечном результате получится, что работа сделана некачественно.

• Например, человек начал расставлять все предметы на своими места в кухонной зоне.
• Но подключить электроприборы не представляется возможным, так как розетки закрыты мебелью или находятся слишком далеко.
• В этом случае приходится использовать удлинители, которые постоянно будут задевать домочадцы, и выглядит это крайне не красиво.

По этой причине первым делом нужно составить схемы проводки в квартире, в которых все будет обозначено, и тогда результат порадует.

Подготовка к электромонтажным работам

Графическое проектирование схемы

Начать работу следует с составления проекта. Для этого нужно начертить схему каждой комнаты с нанесением всех потребителей энергии с указанием их мощности. Эти данные помогут определить тип кабеля, количество розеток, места их расположения. Целесообразно делать чертежи на каждую комнату с указанием точки ввода.

Схема должна содержать следующие данные:

• щиток;
• счетчик;
• линии прокладки кабеля;
• блоки розеток;
• выключатели;
• монтажные коробки;
• заземление;
• устройства защитного отключения;
• автоматические выключатели (пакетники).

Пример расположения защитной автоматики

При составлении проекта необходимо придерживаться следующих правил:

• мощность гнезд и проводки в 1,5-2 раза выше максимальной нагрузки;
• выдерживание минимальных расстояний от источников угроз для потребителей энергии;
• разделение линий для осветительных групп и розеток;
• прокладка отдельных линий для мощной бытовой техники;
• возможность отключения тока для каждой комнаты индивидуально.

Электрический щиток в квартире

Независимо от способа первым всегда стоит вводный автомат. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене

Крайне важно, что в схеме были использованы условные обозначения, которые подробно расписаны в ГОСТ Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть. Дополнительные автоматические выключатели. В клеммы вставляются оголенные концы дуг и затягиваются винтами

Удобнее всего расположить его возле входной двери в прихожей. После реле напряжения общая линия разбивается на 3 зоны, каждую из которых контролирует одно УЗО. С чего начинать? Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник выключатель нагрузки.

УЗО устройство защитного отключения. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат

Следует обратить внимание, что 2 крайних справа провода на схеме, ответственных за освещение, не имеют заземляющих проводов

Этап 2 — ввод и разделка кабелей В современных электробоксах предусмотрены отверстия для проводов. Шины должны быть промаркированы по правилам ПУЭ.

Составление схемы электрического щитка Важным этапом установки электрического щитка является создание его схемы. Теперь наступает второй этап, а именно выбор места. Провода соединяются с контактами автоматических выключателей при помощи винтовых зажимов Например, первый и второй слева стоят на 2 группы розеток в кухне. Две простые схемы щитка для дома. УЗО или диф? Плюсы и минусы.

Шаг №4 — Монтаж

Когда всё готово, можно приступить к прокладке проводки в квартире.

Что лучше сделать сначала — ставить щит или разводить кабели

В первую очередь вводят кабель. Он идет со щита лестничной площадки от счётчика в квартирный распределительный щит. Который, естественно, нужно предварительно установить, как и основное УЗО. Придётся установить и розетку, хотя бы временную, для питания удлинителя. К нему будут подключены электроинструменты для проведения монтажных работ.

Прокладка кабеля

Делать разводку проводки совместно с её подключением в распределительных коробках неправильно. Жилы соединяют только тогда, когда в коробку выведены все концы кабелей. Поэтому необходимо делать метки, например, изолентой. Для этого лучше использовать цвета, соответствующие принятым обозначениям линий на схеме. Такой вариант исключит путаницу при последующих соединениях в цепи.

Установка коробок

Коробки, как распределительные, так и установочные, монтируются после штробления. Это защитит их от повреждений. После монтажа коробок осуществляется разводка электропроводки.

Расключение и соединение жил в коробках

Если метки делались на жилах концов кабелей изолентой, процесс расключения упростится. В любом случае это делают согласно схеме, несколько раз проверяя правильность монтажа. О том, чем и как делать соединение, вы узнаете из следующего видео:

Собираем электрощит

Для сборки щита необходимы все указанные в его схеме элементы. Также потребуются контактные колодки для подключения проводников нуля и земли (см. Рис. 2). Если разводку в щите делают гибким проводом, то его концы нужно залудить или оконцевать наконечниками типа НШВИ.

Устанавливаем щит и подключаем провода от проводки

Если щит не был установлен, а инструментами пользовались, подключая с лестничного щита, то делают его монтаж и подключают к нему ввод. При этом напряжение на вводной кабель подают, только когда он уже подключен к УЗО квартирного щита, которое должно находиться в выключенном состоянии. Все работы по воплощению электрической схемы делают с отключенным УЗО.

Замена электропроводки после затопления

В результате затопления часто наблюдается нагревание контактов, приводящее к повреждению проводки

Независимо от причин затопление жилья имеет катастрофические последствия для внутренних коммуникаций.

Проявляется это в таких негативных явлениях:

• Нарушение формы каналов, по которым проложены кабели. Есть риск их разрыва из-за избыточного давления.
• Проходя через перекрытия, вода насыщается активными реагентами, которые в них присутствуют. Жидкость становится агрессивной, разъедает изоляцию.
• От контакта с водой происходит окисление металла. В результате ухудшается проводимость в местах контактов. В некоторых случаях соединение нарушается, но чаще наблюдается нагревание и искрение.

Замена проводки в квартире должна быть проведена сразу после просушивания стен и их дезинфекции.

Подсчитываем и выбираем материалы

Первое, что Вы должны рассчитать – сечение кабеля, который будет идти по воздуху и внутри жилого помещения. Этот этап очень важный, т.к. именно из-за диаметра жил производится замена проводки в частном доме (старая линия, скорее всего с алюминиевыми жилами небольшого сечения). Расчет сечения кабеля по мощности, длине и току несложный, поэтому здесь Вы запросто справитесь без помощи мастера.

Внутри частного дома от распределительных коробок электропроводка будет разделяться на несколько групп различного сечения:

• для освещения – 1,5 мм2;
• для розеток – 2,5 мм2;
• для мощных электроприборов (к примеру, котел) – 4-6 мм2;

Важно! Для подключения мощных электроприборов прокладываем провод, рассчитанный по нагрузке и действующим требованиям, например, для подключения однофазной электроплиты, согласно СП 31.110-2003, необходимо прокладывать кабель с сечением жил не менее 6 кв. мм. В любом случае предварительно рассчитывайте сечение по мощности

В любом случае предварительно рассчитывайте сечение по мощности.

Следует отметить, что разводка провода может осуществляться как открытым способом, так и скрытым. Какой вариант выбрать при замене, решать Вам самому. Однако если постройка кирпичная гораздо больше преимуществ у скрытого электромонтажа, поэтому и технология будет представлена касательного данного способа. Если Вы решили заменить электропроводку в деревянном доме, лучше использовать открытую прокладку кабеля.

Что касается защитной автоматики – УЗО и автоматического выключателя, они выбираются на каждую группу проводов отдельно. На освещение подключают 10-амперный автомат, на розетки – 16А,  на мощные бытовые приборы подключаются к автоматическому выключателю, который соответствует току потребляемому приборами. Как перевести мощность в силу тока и обратно мы описывали в статье: https://samelectrik.ru/kak-perevesti-ampery-v-kilovatty-i-obratno.html.

Все линии защищаются групповыми УЗО, их ток можно рассчитать, но в большинстве случаев пользуются негласным правилом —  дифференциальный ток (он же ток срабатывания или ток утечки) групповых УЗО:

• для ванной комнаты – 10-30 мА;
• для других комнат – 30 мА (согласно ПУЭ 7.1.79);
• на ввод 100-300 мА (согласно ПУЭ 7.1.84).

Номинальный ток  УЗО должен быть равным или на один шаг больше чем у автоматических выключателей, которые защищают эту цепь. Это значит, что если автомат стоит на 16А, то УЗО должно быть на 16 или 25А. Расчёт тока утечки УЗО для отдельных приборов и утечки сети проводят согласно ПУЭ 7.1.83.

Розетки и выключатели рекомендуется использовать качественные, чтобы они также могли выдержать токовые нагрузки (на корпусе указана маркировка в амперах). Для открытой проводки в доме необходимо дополнительно приобрести гофру, кабельные каналы либо электротехнические плинтуса, в зависимости от того, что Вы выберите в своем случае. После выбора всех комплектующих можно подсчитывать их количество и идти за покупками.

Приступаем к замене

Ремонтная времянка

Прежде всего нужно обеспечить электропитанием инструмент на время ремонта. Для этого заранее на дощечку или кусок прочного пластика прикрепляем двойную или тройную розетку и автомат на 16 А с куском кабеля 4 кв.мм. Также запасаемся длинным, чтобы хватило во все комнаты, удлинителем.

Затем обесточиваем квартиру, вывернув пробки или выключив квартирный автомат, обдалбливаем вручную дозу возле счетчика, снимаем ее и выводим наружу провода от счетчика. К ним на плотной скрутке подключаем времянку (скрутка на время ремонта допустима), тщательно изолируем стыки, и прикрепляем времянку к стене. Запитываем квартиру и приступаем к работе.

Штробление и подрозетники

Штробы должны быть прямыми, горизонтальными или вертикальными. Наклонные и кривые штробы ведут к аварийности и травматизму. Горизонтальные штробы ведут в полуметре под потолком.

Штробить и бурить стены нужно с козел или со стремянки с боковыми упорами, какими пользуются рекламщики-наружники. Обычная стремянка от бокового усилия может опрокинуться, и вы грохнетесь вниз с тяжелым быстро вращающимся инструментом в руках.

Границы штробы проводят сначала болгаркой на глубину в диаметр гофра и на ширину долота перфоратора, затем долотом выбивают канавку. Внутри углов болгаркой делают косой рез, и долотом выбивают лунку, чтобы изгиб гофра был плавным.

Лунки для подрозетников в кирпичных стенах выбирают коронкой; в бетонных – долотом. Коронка, попав на арматурину, тут же вся осыпается, а стоит недешево. Выемку под ВЩ у счетчика также выбивают долотом.

Штробление – работа очень шумная, пыльная и грязная. Поэтому ее время нужно согласовать с соседями. Лучше всего – на первую половину буднего дня, когда взрослые на работе, а мамы с маленькими детьми гуляют.

Читайте подробнее о штроблении стен под электропроводку и её технике.

Прокладка проводов

Отмеряем нужные куски кабеля и гофра. Кабель в гофр затягиваем на полу. Затем в лунки на алебастровой подушке ставим подрозетники. Потом укладываем гофр к кабелем в штробы; концы проводов заводим в подрозетники. Наконец, подрозетники домазываем алебастром до уровня стены, а штробы с гофором подмазываем кусочками примерно через полметра.

В завершение укладки проводов заводим вводные концы гофров в ВЩ, смазываем проводящей пастой, схватываем жестяным хомутом на винте, а винт обрезком провода PE соединяем с заземлительной клеммой ВЩ. Прикладываем ВЩ на место, размечаем крепежные отверстия, сверлим их, вгоняем дюбели.

Обесточиваем квартиру, отключаем времянку. На весу вводим в ВЩ провода от счетчика и квартирный PE; присоединяем PE к корпусу ВЩ. Ставим ВЩ на место, крепим. Провода от счетчика тщательно изолируем, укладываем в корпус ВЩ. Пришла пора штукатурить; квартира обесточена.

О расцветке проводов

Ноль (нейтраль, N) всегда обозначен синим или голубым цветом, защитный провод PE – желтый с продольной зеленой полосой. Фазные провода могут быть белыми, красными, черными, коричневыми. Соединять между собой можно только одноцветные провода. Переход фазы на ноль, фазы на фазу и включение выключателя в разрыв нуля недопустимы.

Расчет необходимый для модернизации проводки

Любая модернизация начинается с планирования, а в нашем случае, с предварительных расчетов. Общие правила расчета следующее:

Все розетки и выключатели квартиры уже разделены на  группы розеток и группы освещения, которые нужно определить.

Для каждой группы нужно посчитать суммарную мощность бытовых приборов исходя из реалий.

По суммарной потребляемой мощности каждой группы, провести расчет значения автоматов защиты для каждой группы, а также необходимые, безопасные сечения жил электропроводки.

Сверить рассчитанные значения с номиналами установленных автоматов и проложенных проводов (кабелей).

Если сечения проложенных проводов и номиналы автоматов защиты соответствует расчету, достаточно старые модели автоматов защиты поменять на новые.

Если сечения проложенных проводов соответствует расчету, а номиналы автоматов защиты нет, автоматы защиты меняются на новые с увеличением номинала.

Если сечения проложенных проводов НЕ соответствует расчету, нужно полностью сменит проводку этой группы или, чтобы не менять старую проводку, выделить из группы наиболее энергоёмкие приборы, например новую стиральную машину, и сделать для неё отдельную группу со своим автоматом защиты.

Все расчеты должны привести к следующему результату: рабочий ток групповой цепи, который рассчитывается по потребляемой мощности группы (групповой цепи), должен быть не больше номинала автомата защиты по току отсечки.

Монтаж и сборка щита

Монтаж щита можно перенести в любой временной интервал во время замены проводки. Лучше всего производить монтаж щита после черновой отделки (например отштукатуривания стен). Сборка щита производится в любое время, но перед установкой розеток и выключателей, для удобства пуско-наладочных работ.

Сборкой щита занимается квалифицированный электрик с допуском. Для щитовой мы используем только качественные сертифицированные материалы (автоматы, УЗО, диффавтоматы, реле контроля напряжения, рубильники, счетчики). По желанию заказчика можно использовать и более дешевые отечественные аналоги. Также, за дополнительную плату, возможно подключить стабилизатор напряжения к щитовой (стабилизатор требует дополнительного места рядом с щитом).
