Теплый пол под линолеум: какой вариант подойдет лучше

Особенности системы теплых полов на деревянное основание под линолеум

Насколько известно, линолеум – это в большинстве случаев материал синтетический, изготовленный из ряда химических веществ, которые при нагреве могут выделять ядовитые испарения. Именно поэтому те, кто планирует укладку линолеума, часто отказываются от идеи монтажа систем подогрева пола. Также дело может быть осложнено и тем, что полы в доме деревянные, а менять их на бетонную стяжку никто не собирается.

Структура полукоммерческого линолеума

Однако даже в таких ситуациях можно все-таки обустроить систему подогрева. Конечно, ее не так-то просто установить, да и те же свойства линолеума часто отпугивают владельцев квартир от монтажа теплого пола

Но если к этой проблеме подойти со всем вниманием, то выход из ситуации всегда можно найти и сделать теплые полы. Для начала нужно решить, какую систему подогрева можно обустроить в доме с деревянным основанием

Линолеум, уложенный на фанерное основание

Теплый пол на основе нагревательного мата

Термоматы более удобны и практичны, поскольку их проще укладывать, а кабель, который встроен в мат, более устойчив к механическим повреждениям и не заламывается. Как правило, толщина провода в термоматах не превышает 45 мм. Его закрепляют в армирующей стекловолоконной сетке, которая чаще всего имеет форму квадрата со стороной 50 см, хотя существуют и другие типоразмеры.

В жилых помещениях используются, как правило, термоматы с двухжильными кабелями и дополнительным экранированием. Наличие экранирующего слоя, располагающегося под изоляцией, позволяет исключить возникновение электромагнитных помех, способных повлиять на работу чувствительной электротехники в помещении: телевизоров, радиоприемников, компьютеров, спутниковых и кабельных TV-тюнеров.

Также в термоматах изначально предусматриваются встроенные гофры, в которые закладывают датчики температуры. Гофрированная трубка защищает чувствительный термоэлемент от агрессивных воздействий и влаги, а также позволяет легко проводить его замену в случае поломки.

Особенности монтажа матовых полов

Обустройство теплого пола с термоматами требует меньше времени и усилий, чем при использовании отдельных кабелей. В процессе монтажных работ расходуется меньше стройматериалов, и установка электропола заметно удешевляется.

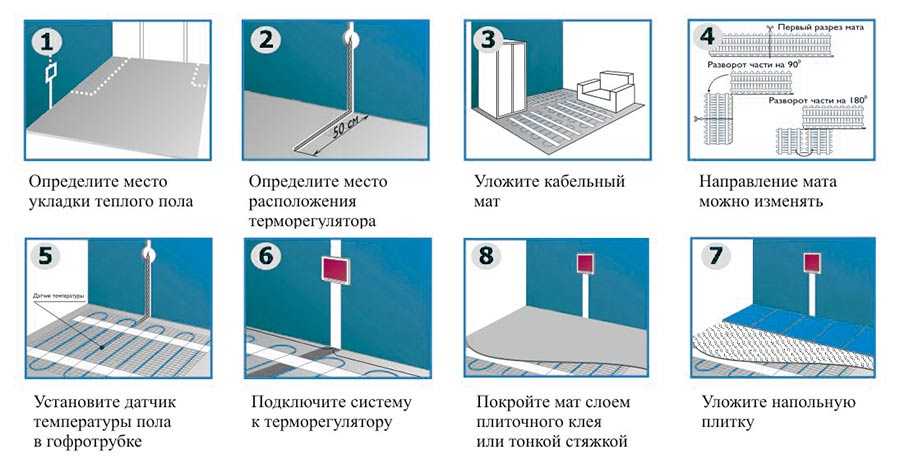

Последовательность монтажа термоматов.

Общая последовательность действий такова:

• На подготовительном этапе нужно очистить пол и обработать его тонким слоем грунтовки, чтобы избавиться от мелких неровностей, заполнить трещины и устранить незначительные перепады высоты.
• На основание, покрытое грунтовкой, укладываются нагревательные маты. Их направление и расположение не имеет принципиального значения. Термоматы можно укладывать только после окончательного затвердевания грунтовочного состава.

По термоматам заливается бетонная стяжка, которая в дальнейшем должна полностью затвердеть и просохнуть. Пока бетон остается влажным, нельзя переходить к укладке верхнего слоя (например, ламината). Если в качестве финишного покрытия выбрана плитка, то вместо цементной стяжки на нагревательные маты наносится плиточный клей специально предназначенный для теплых полов.

После этого рекомендуется оставить помещение на пару недель, затем его можно полноценно эксплуатировать.

Важный момент: согласно ПУЭ (правилам устройства электроустановок), матовый электропол нужно подключать к сети 220 В только через устройства защитного отключения. УЗО позволит исключить вероятность поражения людей электрическим током при случайном повреждении токопроводящих элементов в матах. Не стоит пренебрегать этим требованием безопасности, поскольку бетон, напольная плитка и другие стройматериалы при повышенной влажности способны проводить ток. Соответственно, при малейших повреждениях изоляции кабелей, из которых состоят термоматы, может произойти утечка электричества, и при хождении босиком по полу можно получить удар током.

Какой ИК теплый пол предпочтительнее под линолеум

Производители предлагают два вида ИК систем отопления. Каждый имеет свои достоинства и недостатки и при выборе системы следует сделать, ориентируясь на свои индивидуальные запросы.

Пленочный пол	Стержневой пол
Безопасность и надежность эксплуатации	Безопасность и надежность эксплуатации
Оба вида работают на использовании ИК излучения, гарантийный срок годности – 15 лет.	Оба вида работают на использовании ИК излучения, гарантийный срок годности – 15 лет.
1. Не требует предварительных работ при укладке, монтируется на ровную бетонную поверхность методом «сухого монтажа». 2. Нагревается при размещении на утепленном полу мебели.	1. Укладка в стяжку из бетона или плиточной смеси. 2. Не перегревается при закрытии рабочих участков мебелью и быттехникой.
Универсальность	Универсальность
Можно применять для утепления пола, стен, потолка и других ровных поверхностей	Применяется только для утепления пола, в том числе и в помещениях с повышенной влажностью.
Энергосбережение	Энергосбережение
Повышенное энергосбережение по сравнению с альтернативными системами обогрева	Повышенное энергосбережение по сравнению с альтернативными системами обогрева
Стоимость	Стоимость
Бюджетный вариант.	Высокая стоимость.
Терморегуляция	Терморегуляция
Необходим терморегулятор.	Самостоятельное понижение температуры на нагретых зонах жилья и понижение около холодных зон – оконных и дверных проемов.

Грамотный монтаж электрических устройств для СТП

Тщательная подготовка всех необходимых материалов для строительства является важным моментом. При сборке напольной обогревательной конструкции необходимо приобрести качественный пленочный элемент.  Укладка изделия осуществляется на расстоянии в 50 см от стен.

Следует помнить, что над пленкой не следует размещать тяжелые предметы в виде крупной мебели и бытовой техники. ИК нагреватель не осуществляет регулировку температурного режима

Если крупные объекты поверху не пропускают тепло, то оно постепенно возвращается назад к источнику. В результате проводник может перегореть или частично деформироваться. Определение точного количества пленки осуществляется, исходя из технологий и особенностей укладки.

Для беспрерывной работы нагревателей необходимы клипсы-зажимы, которые осуществляют крепления контактов (2 единицы на отдельную полосу). Но для начала нужно уложить теплоизоляционный материал с большим коэффициентом отражения, а также установить терморегуляторы, подготовить медные провода.

Укладка тепловой изоляции

Укладка теплоизоляционного слоя не занимает много времени, но это очень важный этап. Мероприятие является обязательным, так как тепло без защитного барьера будет уходить вверх и вниз.  В результате большое количество энергии расходуется нерационально.

Реализация работ, как правило, осуществляется через рулонный изолятор. Изделие раскатывается на деревянном основании, при этом его отражающая поверхность должна смотреть вверх

Каждая полоса крепится к основанию при помощи степлера и двухстороннего скотча. Полосы при этом стыкуются без каких-либо зазоров. Места соединений тщательно проклеиваются скотчем.

Правила формирования пленочного пола

Процесс раскатки инфракрасной пленки осуществляется над изолятором при расстоянии в 50 см от стены. При этом размещение медной полосы должно быть четко внизу. В случае необходимости осуществите разрез материала на одинаковые полосы, исходя из маркировки пленочных секций.

Особенность нарезки пленки инфракрасного типа заключается в точности. Изделие формируется на полосы необходимых размеров по секционным линиям. Таким образом, вы избежите повреждения нагревательных элементов

Нагреватели на карбоновой основе не должны быть повреждены. Если вы обнаружили царапины или разрывы на изделии,  то такие места следует обработать мастикой на битумной основе. Данный вариант также отлично подходит для изоляции медных электродов. Стыки материалов надежно крепятся специальными зажимами.

Схема параллельного соединения имеет следующую последовательность:

• размещение первого контакта на поверхности электрода осуществляется внутри специальной пленки. Сверху аккуратно прикладывается второй контакт;
• прочное и надежное соединение достигается за счет плотного придавливания электрода с зажимом при помощи плоскогубцев.

После детализированной укладки всех полос пленки инфракрасного типа  осуществляется формирование общего полотна путем склеивания скотчем.

Голые концы электрических проводов изолируются пассатижами. Контакты термической пленки также подлежат изолированию, так как они по краю выполнены из серебра и способны проводить ток

Качественная проклейка  полотна по периметру предотвращает скольжение.

Как правильно установить терморегулятор?

Монтаж терморегулятора в каждую комнату позволяет максимально эффективно эксплуатировать систему обогрева пола. Отдельные термодатчики приклеивают к полосам ИК пленки при помощи  мастики. При этом каждый прибор должен быть надежно закреплен на карбоновом термическом элементе.

Вывод проводов датчика осуществляется к ближайшей стене. Чтобы избежать неровностей, в теплоизоляторе вырезают канавку под кабель.

Фиксация регулятора производится на стене с соблюдением правил подключения электрических проводов на основании инструкции от завода-изготовителя

С целью увеличения эффективности электрической защиты все устройства, мощность которых больше 2 кВт, подключают к отдельному защитному автомату. Выставив температуру пола на 30°С, дожидаются разогрева пленки.

Таким образом можно изучить состояние и функционирование системы. В случае обнаружения серьезных недочетов их устраняют.

Последний этап включает монтаж изоляции – пленки полиэтиленового типа, которая надежно закрывает систему теплого пола. Изделие аккуратно раскатывают сверху нагревательных элементов и фиксируют небольшими саморезами к основанию из дерева. Выполнять данную процедуру следует аккуратно, чтобы не зацепить электроды.

Характеристики и свойства популярных видов

Изолирующий напольный материал обладает условной классификацией, в связи с чем самым удобным критерием выбора становится сырье, из которого изготовлена продукция. Исходник может быть синтетическим, натуральным, комбинированным, но он не значительно влияет на теплопроводность: разница между примерами не превышает 10-15%.

Пробковая

Пробковую подложку под линолеум производят из измельченной коры, это промежуточная стадия переработки древесины, в ней содержатся лигнин и воск. Подобные компоненты наделили материал устойчивостью к влаге и высокой твердостью, также природные ингредиенты обеспечивают упругость поверхности.

Плюсы применения в качестве покладки:

• гипоаллергенность;
• устойчивость к поражению плесенью, гнилью, грибком;
• оптимальные тепло- и звукоизолирующие свойства;
• возможность качественного выравнивания основания.

Минусы пробковой подложки под линолеум:

излишняя мягкость, создающая условия для деформации финишного покрытия; укладка может быть нецелесообразной в условиях высокой влажности; если планируется использование тяжелой мебели и техники, велик риск деформации материала из-за высокого давления; важно строго соблюдать технологию настила; высокий ценовой диапазон. Пробковая подложка

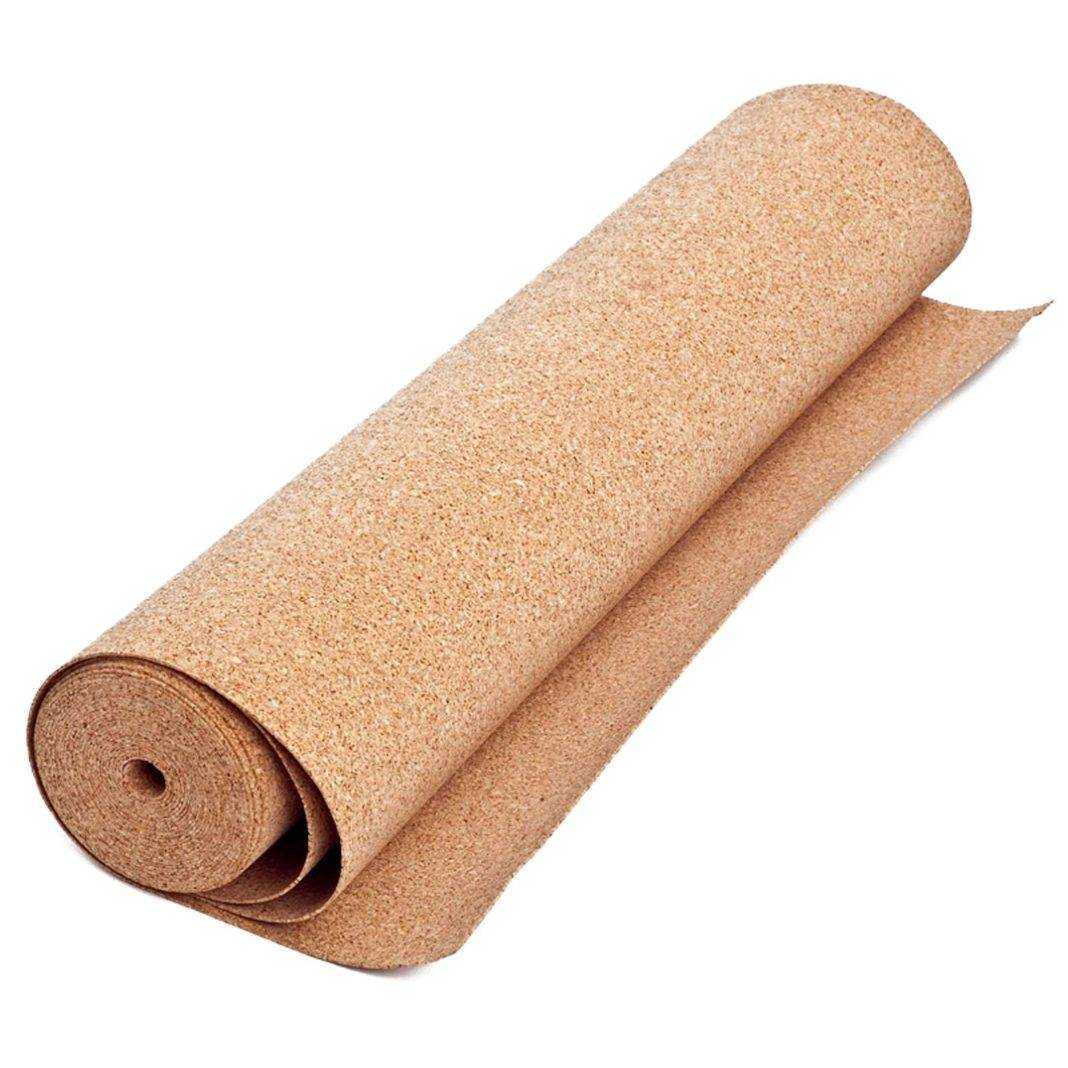

Пробковая подложка

Пусть пробка и проявляет влагостойкость, она остается уязвимой из-за пористой структуры. Джут и лен по свойствам схожи с минераловатным теплоизолятором, а пробка соответствует пенопласту.

Джутовая

Здесь применяется грубое текстильное полотно из растительных волокон. Джут представляет собой однолетние прядильные растения.

Преимущества джутовой подложки под линолеум:

• экологичность;
• качественная тепло- и звукоизоляция;
• ее легко постелить, подкладка способна замаскировать мелкие дефекты основания;
• усиленная жесткость и упругость;
• устойчивость к размножению грибка и плесени, к возгоранию (перед применением полотно пропитывают антисептиками и антипиренами);
• долговечность.

Единственным недостатком решения считается высокая стоимость.

Полипропиленовая

Это самый бюджетный вариант среди аналогов, целесообразность его использования определяется уровнем проходимости конкретной зоны. В зависимости от интенсивности применения срок службы материала составляет 5-10 лет.

Сильные стороны:

• подложку легко постелить, полосы укладывают на черновой пол с небольшим нахлестом и фиксируют липкой лентой;
• изношенные участки можно быстро заменить новыми.

Единственной уязвимостью считается недостаточная мягкость, вызванная малой толщиной материала. С одной стороны, исключается деформация линолеума тяжелой бытовой техникой и мебелью, с другой – сказывается относительное неудобство хождения по такой твердой поверхности. Ощущения схожи с использованием безворсового коврового покрытия.

Войлочная

Производится из валяной шерсти, сырье после обработки паром объединяют в полотно. Технология изготовления подразумевает обработку шерсти составами, исключающими гниение и возгорание. Натуральная подкладка экологична и безопасна, не боится истирания и механических воздействий, мягкая, упругая, обладает антибактериальным эффектом. Войлок прекрасно сохраняет и проводит тепло.

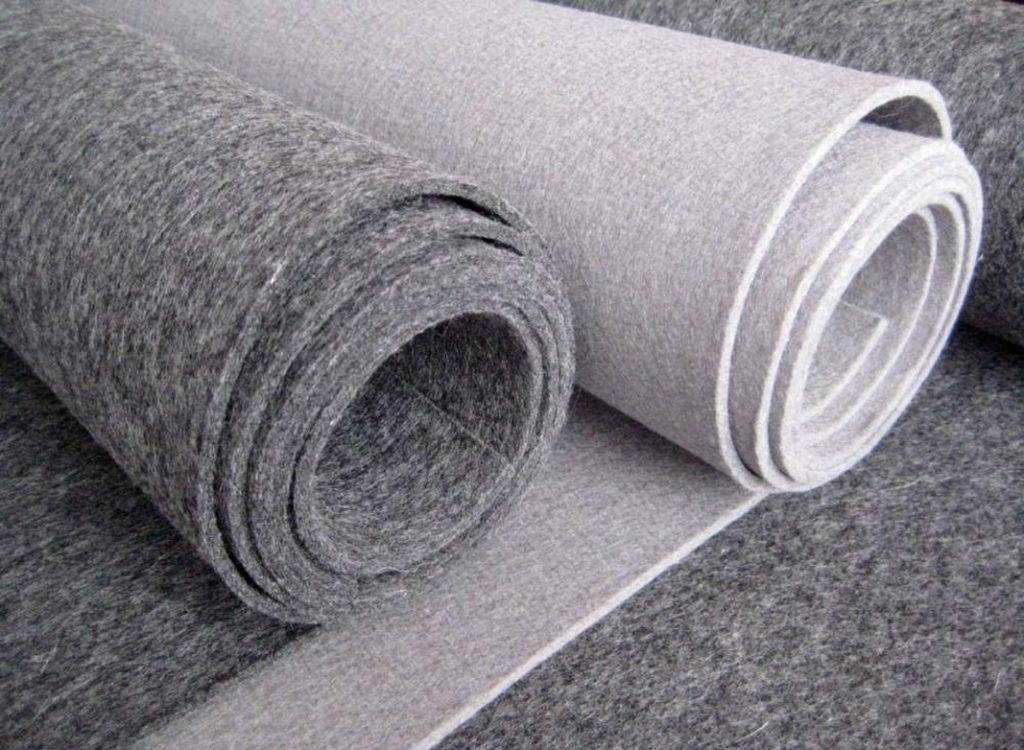

Войлочная подложка

Льняная

Преимуществом использования льняной продукции признана способность к естественной вентиляции в пространстве под линолеумом на бетонном полу. Дышащие свойства сырья исключают проблему с заражением болезнетворными организмами, плесенью и грибком, причиной размножения которых зачастую становятся застоявшийся воздух и скопление влаги.

Плюсы применения:

• экологичность;
• полноценная шумо- и теплоизоляция;
• наличие пропиток, препятствующих горению сырья.

Минус льняной прослойки – подверженность деформациям из-за средних показателей прочности и жесткости.

Фольгированная

Это одна из разновидностей продукции на вспененной основе. В ее состав входят полистирол либо изолон, дополненные тонким слоем алюминиевой фольги (последняя выполняет функции теплового отражателя). Материал весьма востребован при обустройстве теплых полов, он обладает усиленной влагостойкостью, проявляет высокую прочность.

Хвойная

Относительно новая разновидность изоляционных прокладок производится из отходов, образующихся после переработки хвойной древесины. Материал проявляет отличные звукоизоляционные характеристики, разработан с учетом высокой потребности в сохранении тепла. Специфический запах хвойной подложки под линолеум со временем исчезает.

Этапы и технология монтажа

Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.

Подготовительные мероприятия

Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.

В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.

Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.

Алгоритм установки системы

Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.

На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.

Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.

Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.

Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.

Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.

На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.

Укладка декоративного напольного покрытия

Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем

Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели

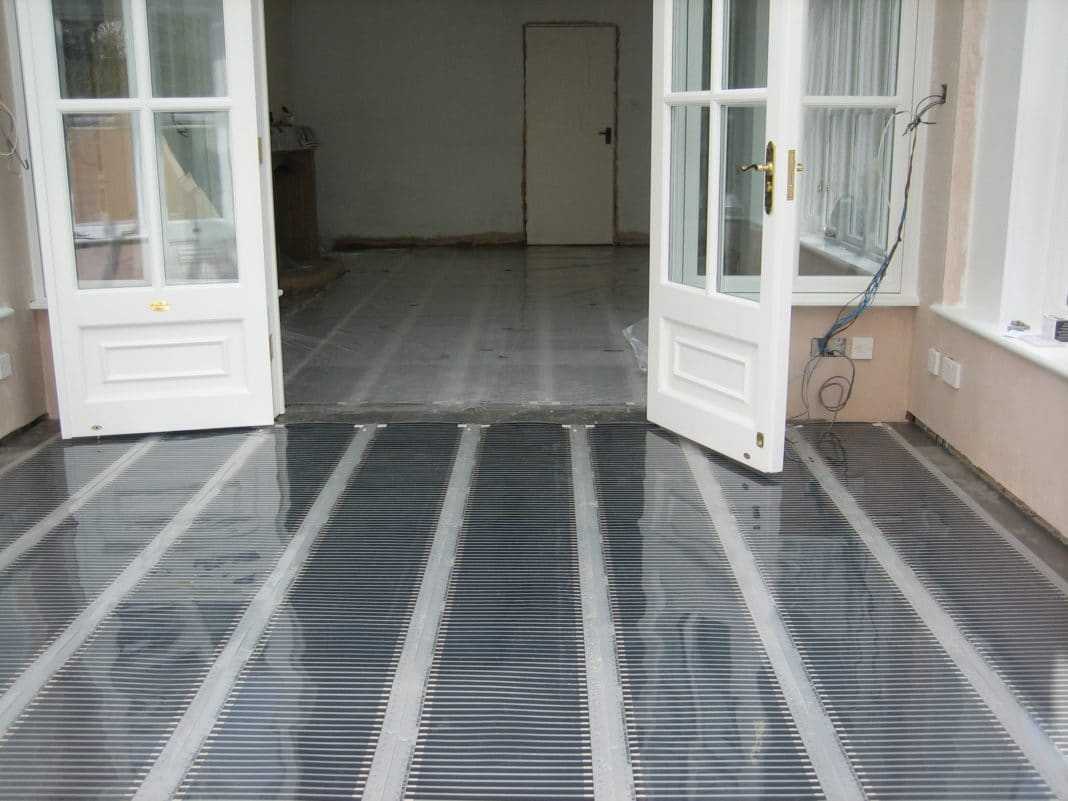

На пленочный теплый пол необходимо уложить полиэтелен

Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.

Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.

Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.

Выбор теплого пола под линолеум

К данному выбору также нужно подойти ответственно. Всего три типа:

Водяной теплый пол представляет собой систему, состоящую из трубок, где основным источником тепла является вода. Ничего, кроме воды. Данный тип редко применяется в квартирах, потому что там используется чаще всего центральное отопление. Для того чтобы провести обустройство водяных полов, должна иметься стяжка между труб и напольным покрытием. Данное условие не подходит, если помещение имеет низкие потолки. Однако данная конструкция может стать альтернативой центральному отоплению.

Электрический теплый пол, главный компонент таких полов является нагревательный провод. Установка данного элемента также проводится в стяжке из цемента. Электрический пол имеет гораздо проще структуру, чем предыдущий тип обогревательной системы

Также данный тип имеет отличительную особенность, во время обогрева площадь нагревается равномерно – это особенно важно для линолеума. Однако электрический пол может и не подходить для данного напольного покрытия, потому что он нагревается за короткий промежуток времени. Из-за этого линолеум может легко разрушиться

Согласно мнению профессионалов данный материал не подходит для электрических полов

Из-за этого линолеум может легко разрушиться. Согласно мнению профессионалов данный материал не подходит для электрических полов.

Пленочный или инфракрасный теплый пол, в наличии данной конструкции имеется тонкий слой, а также полосы-нагреватели. Как только вы подключите конструкцию к электричеству, она равномерно и не быстро обогревать поверхность. Благодаря этому исключается вероятность деформации изделия при резких перепадах температуры. Максимальная мощность пленочной системы — 400 Вт/м2. Для линолеума подойдет максимальная мощность, которая равняется 150 Вт/м2. Не волнуйтесь, этой мощности хватит, чтобы достичь 30 градусов по Цельсию. Начальные характеристики материала сохраняются.

Давайте отдельно рассмотрим монтаж водяного пола под линолеум.

Нюансы технологии

Обязательным условием монтажа теплого пола на деревянный пол под линолеум является контроль над вырабатываемой мощностью, она не должна превышать 150 Вт/м2. Нормативным руководством по требованиям к электрообогреваемым поверхностям служит ГОСТ Р 50571.25-2001, согласно которому все нагревательные элементы нуждаются в двойной или усиленной изоляции. Эти же нюансы актуальны и для бетонного пола и других типов оснований. Приступать к тестированию системы нагрева без тщательной проверки изоляции запрещено.

Для достижения нужного результата при укладке теплого пола под линолеум рекомендуется:

• Использовать специальный изоляционный герметик на участках среза в помещениях с повышенной влажностью.
• При выборе стороны ориентироваться на инструкцию производителя теплого пола.
• Во время монтажа под линолеум беречь нагревательные элементы от механических повреждений (включая падение инструмента).
• Размешать пленку как минимум на 10 см от стен, на 20 ‒ от других нагревательных устройств и радиаторов.

К ошибкам монтажа инфракрасного теплого пола под линолеум относят размещение на неровном или мягком основании, использование неподходящего покрытия. Грубейшее нарушение технологии ‒ нахлест соседних полос пленки друг на друга, ненадежная их фиксация или изоляция. Терморегулятор устанавливается при отсутствии напряжения в сети, в идеале для него выделяется отдельная линия, верхний предел шкалы составляет 30 °C. Укладка теплого пола под линолеум проводится при температуре воздуха около 18 °C, при отключенных отопительных приборах. Все работы ведутся в условиях нормальной влажности, размещение на непросохшую основу недопустимо.

Монтаж на бетонный пол

Преимуществом этого варианта является жесткость поверхности и отсутствие потерь тепла через щели в досках, все этапы работ все так же выполнимы своими руками. Инфракрасная пленка укладывается под линолеум на полностью просохшее бетонное основание, для предотвращения попадания влаги поверх него расстилается полиэтилен или мембраны, и лишь потом ‒ тонкий вспененный утеплитель. Для обеспыливания и защиты от грибка плоскость рекомендуется обработать грунтами глубокого проникновения.

https://youtube.com/watch?v=j6hNWuZMhGI

Допускается размещение пленки под линолеум на старый бетонный пол, но при отсутствии перепадов по уровню (не более 1-2 мм) и трещин. Выравнивающие работы обязательны, с этой целью удобно использовать саморастекающиеся строительные смеси с размером фракций в пределах 3-6 мм. Остальные этапы монтажа инфракрасной пленки на бетонный пол проходят согласно упомянутой выше пошаговой инструкции. В данном случае поверх полос помимо изоляции из полиэтилена укладывается фанера или ДСП исключительно с пазовой системой (зафиксировать ее иначе своими руками практически невозможно). Основным нюансом является потребность в гидроизоляции снизу, в отличие от древесины бетон не пропускает, а накапливает влагу.

Следует отметить, монтаж ИК пола своими силами считается экономным вариантом, но в плане надежности и долговечности пленка уступает водяным теплым полам. При этом линолеум относится к допустимым, но не оптимальным покрытиям для всех систем подобного рода за исключением дорогостоящих стержневых матов. Он подходит для любого типа нагревательных элементов, но чувствительность к высоким температурам ограничивают его применения в случае, если такое отопление является основным. Согласно отзывам потребителей укладывать линолеум на теплый пол без защитного слоя фанеры бессмысленно, слишком высок риск повреждения кабеля или карбоновых полос. Вместе с тем этот материал проще других положить самостоятельно, без обращения в строительные фирмы.

Дата: 15 апреля 2016

Виды утеплителя

Можно использовать следующие виды утеплителя, чем утеплить пол под линолеумом:

• пеноплекс;
• изолон.

Утеплитель пеноплекс выделяется прочностью и длительным сроком эксплуатации. Данный материал часто применяется для утепления различных поверхностей. Толщина этих плит небольшая, поэтому подъем уровня пола происходит на незначительную высоту (подробнее: «Как утеплить пол пеноплексом – проверенные способы»).

Изолон – это пенополиэтилен с закрытой ячеистой структурой. Обладает прекрасными характеристиками:

• высокие показатели теплоизоляции;
• пароизоляционные качества;
• водонепроницаемый;
• безопасен;
• долговечен.

К тому же стоимость изолона невысокая.

Существует два вида: не фольгированный и фольгированный утеплитель под линолеум.
