Какой дымоход лучше для твердотопливного котла. устройство и принцип работы дымохода для твердотопливного котла

Правила устройства для котлов с естественным отводом продуктов сгорания

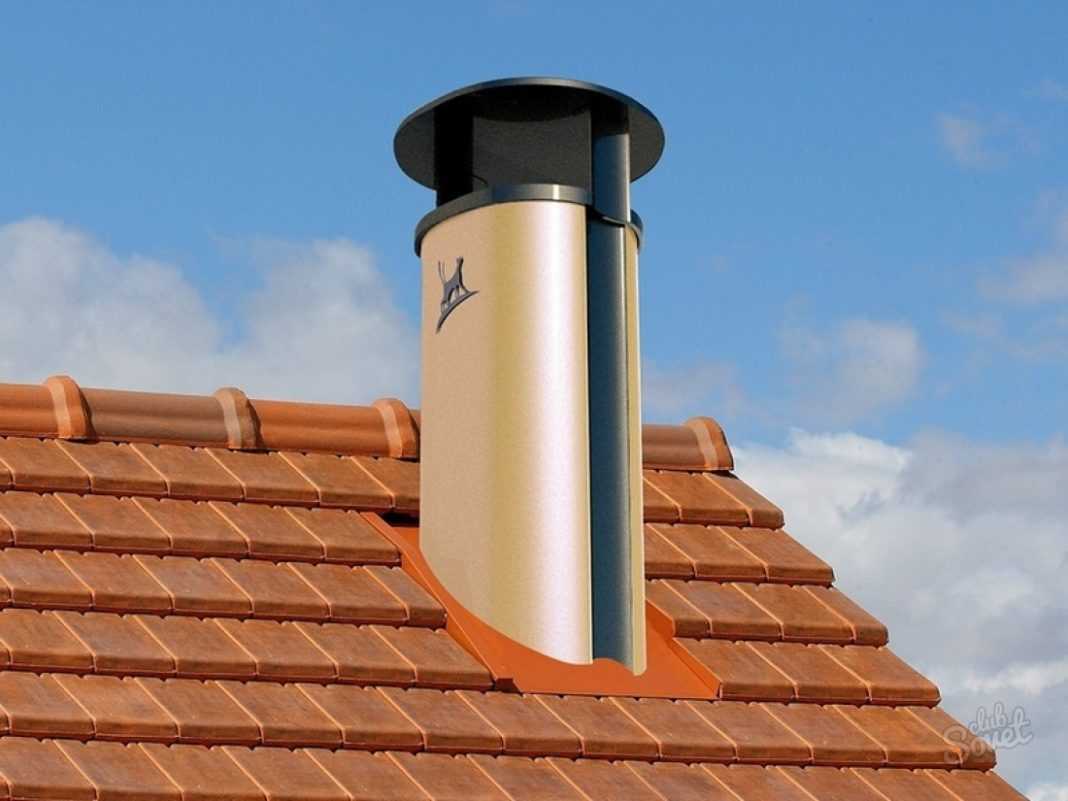

Дымоотводная труба обязана располагаться над коньком кровли, выше его минимум на 0,5 метра, при условии, что ее ось находится близко к коньку или парапету (менее чем 1 м и не более чем на 1,5 м).
Если труба расположена дальше от конька (от 1,5 м до 3 м), то ее высота должна быть вровень с коньком.
При расположении дымохода на расстоянии более 3 м, его высота обязана не превышать границу линии, проложенной вниз от конька под углом в 10°к горизонтали.
При наличии плоской крыши, высота вашего дымоотвода также должна иметь минимальную границу – в 0,5 м, а в случае с совмещенной кровлей – в 2 м.

Трубу для удаления дыма снаружи здания нельзя возводить без утепления: образующийся конденсат будет разрушать дымоотвод.

Систему для выброса продуктов горения необходимо закреплять к стене с промежутком не более чем через 2,5 метра, на участках с уклоном – каждые 1,5 метра.
Хомут необходимо использовать на всяком соединительном участке утепленного дымохода.
Колено дымохода должно иметь угол уклона не менее 15 °и не более 90° (допускается не более трех поворотных колен в системе). Следующий за поворотом вертикальный участок обязан быть четко зафиксирован креплением. Запрещается нагружать наклонные участки трубы или ее отводы.

Обязательно оснащение дымохода конденсатоотводом, который должен быть доступен для обслуживания.
Дымоход необходимо изолировать от легковоспламеняющихся материалов с помощью кирпичной кладки или асбокартона. Расстояние от соединительной трубы до легковоспламеняющихся поверхностей должно составлять не менее 25 см, а если нанесен слой защиты – от 10 до 5 см.
Стабильную тягу можно обеспечить, если возвести трубу выше зоны ветрового подпора.

Системы дымоотвода, возведенные внутри здания необязательно дополнительно утеплять, но позаботиться о герметичности и о системе вентиляции – необходимо. Ядовитый дым запросто просочиться даже сквозь кирпичную кладку защитного кожуха.
Участки, располагающиеся снаружи сооружения, утепляют. При отсутствии теплоизоляции газы быстро охлаждаются, тяга снижается, мощность котла падает. На стенках образуется конденсат.

Как обустроить дренажную систему вокруг дома? Подробности здесь. Собираем осушитель воздуха своими руками: схема и принцип работы.

Если воздух в комнате у ребенка слишком сухой, стоит задуматься о покупке увлажнителя.

Особенности конструкции

Главный параметр труб для котлов на твердом топливе – тяга. Характеризуется скоростью перемещения газов: СО₂ и водяные пары наружу, свежий воздух – внутрь. Движение происходит за счет перепада температур и давлений на разных концах отводящего канала.

На скорость влияют геометрия трубы дымовой для твердотопливного котла, длина дымохода для твердотопливного котла, сечение трубы. Число перегибов должно быть минимальным, большая часть канала ориентирована по вертикали, протяженность горизонтальных и диагональных участков – до метра, угол наклона – 30 градусов.

Внутрь трубы перпендикулярно ее оси помещают заслонку, которой можно регулировать силу тяги. Признаки плохой вытяжки – газы и воздух по трубе перемещаются шумно, угарный газ проникает в дом.

Оптимальная высота дымохода для твердотопливного котла – 5 метров. Если этажей больше одного, труба длиннее. Короче – ни при каких обстоятельствах. Наружная часть должна выступать над коньком минимум на полметра, над плоской кровлей – на метр.

Важное требование к дымоходам для твердотопливных котлов: сечение трубы для дымохода для твердотопливного котла – круглое или овальное, размер одинаков по всей длине. Стенки гладкие, иначе будут возникать дополнительные препятствия для перемещения газов

При наличии углов в потоке образуются завихрения, внутри скапливается нагар. Это не только ухудшает тягу, но и способствует засорам.

Размер сечения должен соответствовать диаметру отводящего патрубка самого котла.

Ошибки при выборе дымоотвода

Оплошности при проектировании, подборе материалов и установке дымоотводящей трубы сказываются негативно на работе дымоотвода.

Наиболее частыми проявлениями являются:

возгорание строительных материалов;
разрушение дымоходных стенок;
падение показателей тяги.

Наиболее частые ошибки при подборе и создании дымохода:

неверно подобранная труба;
использование неправильных материалов;
нарушение противопожарных норм.

Неправильный выбор труб обычно становится причиной некачественной тяги. На ее силу влияют аспекты внешнего характера: осадки, характеристики ветра и так далее

То есть важно обеспечить приток свежих воздушных масс извне, для чего можно смонтировать отдельный воздушный канал с улицы, который можно будет регулировать

Неточности в строительстве трубы могут заключаться в следующих аспектах:

неправильном выборе сечения;
низкой высоте дымоотвода;
наличии отклонений от ровной вертикальной линии – не допускается угол наклонных частей больший, чем сорок пять градусов.

Если говорить о неверном подборе материалов, то в случае с посредственными характеристиками кирпича для дымохода, он довольно быстро начинает разрушаться, что становится причиной промерзания конструкции.

Для создания дымохода подойдут не все модели нержавеющей стали. Лучше использовать сталь вида AISI 321, которая максимально стойкая к воздействию огня и кислот, а также физическому воздействию. При использовании эмалированных труб, следует подбирать соответствующие модели по термическим характеристикам, так как часто у многих подобные трубы просто прогорают.

Еще одной распространенной ошибки является нарушение противопожарных норм.

Основными ошибками в этом случае являются:

отсутствие противопожарной разделки и заполнения качественными несгораемыми материалами между трубами;
некачественное выполнение трубной облицовки, что становится причиной ее перегрева.

Как можно убедиться, создать дымоход для котлов различного типа не составит большого труда даже для человека непосвященного. Но качественно функционировать он будет лишь при учете большого количества различных факторов.

В следующем видео вас ждут схемы дымоходов для котла.

Заказать или изготовить собственными силами

Собственник котла сам должен принять решение о том, чтобы заказать систему профессионалам либо сделать ее самому. Конечно же, самостоятельный монтаж сэкономит домашний бюджет, тем более, что конструкция очень проста и под силу домашнему мастеру, имеющему навыки работы с металлом и слесарными инструментами и способного работать на высоте.

В противном случае лучше обратиться к специализированной организации и воспользоваться услугами профессионалов. Тем более, что данная работа будет проверяться органами пожарного надзора с оформлением акта допуска в эксплуатацию, без чего котел просто не будет подключен к газовой магистрали.

Общие требования для котельной частного дома

• Запрещено размещать более двух теплогенераторов (котлов отопления) в одном помещении; • В помещении котельной запрещено организовывать хранение горючих веществ и материалов; • Полы должны быть изготовлены из материалов, не являющихся горючими (бетон и т.п.). Стены требуется выкладывать из кирпича/ либо покрывать штукатурным раствором. Возможна облицовка плиткой, либо обработка минеральными штукатурными растворами. Не запрещается обшивать стены листовым металлом; • Отопительный котел монтируется таким образом, чтобы к небу был обеспечен свободный доступ с любой стороны (для выполнения ремонта и ТО). Требуемые расстояния производитель указывает для каждой модели в прилагаемой технической документации; • Требуемая мощность дымохода и вентиляции (вытяжной и приточной) прямо зависят от производительности установленного котла отопления; • Котельная оборудуется входной дверью, отвечающей требованиям пожарной безопасности. В подавляющем большинстве случае её внутренняя сторона обшивается металлическим листом.

Открытая система с естественной циркуляцией

Эта схема монтажа считается самой безопасной для твердотопливного котла: даже при резком повышении давления и температуры авария маловероятна. Отличия открытой системы от прочих:

в контуре используется открытый расширительный бак (его устанавливают в самой высокой точке трубопровода);
отсутствует циркуляционный насос. Вода движется по трубам в силу естественной гравитации. Для такой конструкции выбирают трубы большего сечения и устанавливают их под небольшим углом, чтобы вода перемещалась самотеком.

Достоинства открытых систем:

поскольку нет насоса, отопление не зависит от электросети. В загородных условиях проблемы с электросетями – дело обычное: перебои из-за обрыва проводов, скачки напряжения;
оборудование для обвязки обойдется в меньшую сумму (нет насоса, открытый бак дешевле мембранного).

Минусы:

монтаж технически сложнее – нужно соблюдать необходимый уклон труб, устанавливать элементы обвязки на определенной высоте;
неизбежно попадание в систему кислорода, который приводит к коррозии труб и металлических фитингов;
по той же причине неизбежно завоздушивание контура;
теплоноситель частично испаряется, приходится его восполнять;
даже при большом диаметре труб естественная циркуляция медленнее принудительной. Необходимо оснащать регулировочными кранами все отопительные приборы, свести к минимуму количество запорной арматуры, но и в этом случае прогрев контура будет неравномерным.

Трубопровод системы с естественной циркуляцией

Критерии выбора

Итак, нами уже определенно, по каким критериям надо выбирать дымоход. Но все же основной выбор будем проводить по чисто технической составляющей, то есть по тяге. Она обеспечит нормальное функционирование отопительного котла, качество его работы и эффективность сжигания топлива. Чем же конкретно отражается действие тяги?

Хотелось бы обратить внимание на тот факт, что внутри котла (топочной камеры) и дымохода сталкиваются две воздушные среды с разными температурами и с разным показателем давления. Горячие газы стремятся вверх, где они сталкиваются с холодным атмосферным воздухом

И чем разница температур будет больше, тем тяга будет меньше. Это законы физики, от которых никуда не деться.

Дымоход из стальной трубы

Тяга – это скорость движения горячих газовых масс. И определять эту скорость надо не в дымоходе, а в камере сгорания топлива. Это важный момент. Поэтому на данный показатель будут влиять:

Диаметр (сечение) дымохода для твердотопливного котла.
Высота дымохода для твердотопливного котла.
Количество отводов (колен).

К примеру, чтобы достичь максимального показателя тяги в котле, необходимо установить прямолинейную без изгибов трубу, которая будет сужаться к выходу. Поэтому еще на стадии проектирования отопительной системы и при выборе самого нагревательного агрегата, необходимо точно рассчитать, какой дымоход по размерам будет вами установлен.

Причины некачественной работы

Чисто визуально определить, что дымоход работает некачественно, можно по двух показателям.

В самой трубе будет слышен гул. Не самая сложная проблема. В конструкции устройства обычно устанавливается заслонка (шибер), с помощью которой можно изменять сечение трубы. Чтобы гул исчез, вам придется экспериментальным путем найти необходимое сечение, уменьшая его или увеличивая.
Если при растопке котла дым с угарными газами начнет поступать в помещение, то это результат низкой тяги. Это говорит о том, что неправильно был собран дымоход или его конструкция изначально была спроектирована неправильно. Здесь два выхода: все переделать заново или установить на трубе вытягивающий вентилятор. Когда дело касается кирпичного дымохода для твердотопливного котла, то разбирать его нет смысла, лучше воспользоваться вторым вариантом.

Схема установки дымохода

И еще один немаловажный момент, который влияет на тягу. По законам физики топочные и угарные газы из камеры сгорания движутся вверх по спирали. И чем выше их подъем, тем с большей скоростью они поднимаются. Поэтому оптимальная форма сечения дымохода – это круг или овал. В прямоугольных сечениях при движении газов образуются специфичные завихрения, особенно в углах конструкции. Именно они и снижают тягу

Поэтому при выборе дымоходной трубы для твердотопливного котла на это необходимо обратить внимание

Устройство подсоединения

Основные факторы выбора

Когда проводится расчет дымохода для твердотопливного котла необходимо учитывать несколько очень важных показателей.

Температура угарных и топочных газов. Здесь приходиться учитывать материал, из которого дымоход будет сооружаться. Все дело в том, что у разных материалов есть свой температурный максимум, при котором газы могут проходить через трубу без сопротивления. При этом температура газов должна быть всегда меньше номинального показателя материала.
Давление газов. Этот показатель зависит от конструкции дымохода и котла. Основная масса отопительных приборов рассчитана на естественный отвод, но сегодня все чаще производители стали предлагать модели, в которых установлены вентиляторы или турбины. При выборе второго варианта данный показатель будет являться основным.
Образуется ли конденсат. Эта проблема самая неприятная. Если внутри дымохода будет образовываться конденсат от угарных газов, то такой прибор долго не прослужит. Особенно это касается обычных металлических и кирпичных конструкций. В настоящее время производители стали решать и эту проблему, предлагая трубы из керамики или нержавейки.
Стойкость к процессам коррозии. Классификация материалов по данному критерию делиться на три группы. Так вот для твердотопливного котла подходят материалы из второй и третьей группы.
Пожарная безопасность. В технической документации, которая поступает вместе с изделием, производитель обязательно ставить приоритеты, касающиеся расстояний от элементов конструкции здания. Особенно это касается легковоспламеняющихся материалов. Обычно указывается минимальное расстояние, которое необходимо придерживаться очень строго.

Керамические трубы

Требования к дымоходу

Прежде чем приступать к постройке дымоотвода, мы рекомендуем основательно изучить инструкцию по эксплуатации, прилагаемую к котлу. Этот документ содержит строгие требования к тому, какими параметрами должен обладать дымоход, идеально подходящий для данной модели котла. При отсутствии таких сведений (или при полной уверенности в своих навыках) можно строить его, выбирая материал на своё усмотрение. Ключевые требования, которые нельзя игнорировать:

Для эффективного выведения газа дымоход должен иметь наиболее вертикальную конструкцию.
Площади поперечных сечений трубы и отводящего патрубка котла должны быть как минимум равными, а лучше, если первая будет больше второй.
Обязательно нужен дефлектор (оголовок).
Если материал крыши легко воспламеняем, система надо в обязательном порядке оснастить искрогасителем.
Дефлектор нужно монтировать в зоне ветрового подпора.

Как определить зону ветрового подпора? Найдите высшую точку ближайшей преграды, изменяющей направление воздушных масс. Это может быть дерево, соседнее здание, конек кровли. От этой точки необходимо провести к дымоходу прямую линию под углом в 45˚. Все, что находится под ней, будет входить в пространство ветрового подпора. При определенном направлении ветра воздух из этой зоны нарушает тягу, усиливает её (увеличивается расход топлива, падает КПД котла), или вовсе делает её обратной.

Дымоход собирается очень просто, поочередной вставкой его элементов друг в друга. Но этот монтаж разделяют на два способа:

По конденсату. Компоненты соединяются с учетом направления стока конденсата. Это необходимо в системе, которая не оснащена сборником испарений.
По дыму. Детали конструкции соединяются в соответствии с тем, куда движется газ.

В системах со сборником конденсата часть конструкции собирается по первому принципу, а остаток – по второму.

Особенности и нюансы монтажа и установки

Собираясь устанавливать твердотопливный котел, следует озаботиться и тем, что бы обеспечить беспрепятственный выход дыма (результата горения).

В этих целях и строятся дымоходы.

Вне зависимости от типа постройки – как для деревянного дома, так и построенного из кирпича можно соорудить дымоход.

Причем устанавливается он как внутри здания, так и снаружи. Оба типа подобного строительства существенно отличаются, это следует учитывать при проектировании и подбирать для собственного случая тот который будет максимально удобен, или потребует меньших затрат. Причем главным в процессе проектирования будет эффективность, а вот затратная часть отходит на второй план.

Схема дымохода

Наличествует и огромный ассортимент строительных материалов используемых в строительстве, и посредством которых предлагается построить дымоход – основные отличия заключаются в цене, отдельные виды строительных материалов применимы в конкретных случаях (следует учитывать тип твердотопливного котла и используемый вид топлива, или планируемые виды топлива, мощность котла и массу иных факторов).

В ином случае выход дыма будет затруднен, он будет оставаться в помещении, что неизменно приведет к плачевным последствиям и даже опасным для жизни и здоровья жильцам ситуациям.

В большинстве случаев, компании продающие котлы могут помочь либо с проектировкой, либо с полной постройкой дымохода. Так или иначе – проконсультироваться с ними имеет смысл.

Правила монтажа

Пожаробезопасность должна быть самым главным ориентиром работы при возведении дымоотводной конструкции для твёрдотопливного котла. Расстояние от стен дымохода до других поверхностей должно быть не меньше 38 см. При строительстве дымохода внутреннего типа нужно предельно внимательно изолировать места, в которых он проходит сквозь перекрытия.
Стенки не должны быть уже 10 см, включая изоляцию.
Высота напрямую влияет на эффективность выведения газов и силу тяги в дымоотводной системе. Нужно, чтобы верхняя точка дымохода находилась на расстоянии не меньше метра относительно кровли.
Точный расчет площади внутреннего сечения. Надо, чтобы эта величина оставалась постоянной на всем протяжении дымоотвода во избежание снижения КПД.
Максимальная длина горизонтальных участков в системе – 1 м.
Конструкция обязательно должна иметь сборник конденсата и дверки для технического обслуживания.

Как рассчитать диаметр дымохода для твердотопливного котла

Высота, м.	Отношение сечений топочного отверстия и дымовой трубы
Цилиндрическая труба	Квадратная труба
4-8	0,83	0,72
8-12	1	0,9
12-16	1,12	1
16-20	1,25	1,1

Особенности работы с деревянными стенами

Производя монтаж дымохода через стену в деревянном доме, нужно помнить о высокой пожарной опасности этого материала. Выполняя проход дымохода через деревянную стену, нужно дополнительно позаботиться об изоляции, к примеру, можно использовать огнестойкий кирпич, асбест. В каркасном доме ситуация складывается подобным образом. Для понимания всего процесса наглядно, демонстрируем, как правильно выводить дымоход через стену в деревянном доме схемой.

Кстати, обустройство хорошей изоляции позволяется избежать порчи дерева, ведь от нагрева волокна рассыхаются. Начиная продумывать выведение дымохода через деревянную стену, продумайте, какую именно конструкцию будете использовать. Всеми специалистами рекомендуется установка трехслойных систем, они оснащены собственной термоизоляцией, которая практически не допускает нагрева внешних частей канала.

Кстати, к особенностям установки именно для деревянных строений, можно отнести обязательность формирования идеально вертикального канала, без изгибов. Делая дымоход, не забывайте об установке шиберов, они помогут справиться с излишней тягой и позволят регулировать поток.

Важный момент, сейчас многие используют сайдинг в качестве отделки для деревянных домов. Так вот, использование сайдинга подразумевает отступление от стены до дымохода на расстояние больше 150 мм. Это связано с тем, то материал пожара опасен и его диапазон температур равняется в минимальном значении всего 50 градусам.

Почему вентиляция необходима?

Воздухообмен необходим для любых установленных котлов: газовых, электрических и твердотопливных. Повышенная концентрация продуктов сгорания в воздухе может привести к отравлению человеческого организма и даже к его гибели

Всего 0,2% газа в замкнутом пространстве несут угрозу для здоровья людей, поэтому важность воздухообмена в котельной бесспорна

Важна вентиляция и по другой причине. В помещении котельной в частном доме, в процессе работы котлов, выделяется большой объем тепловой энергии. Если не установлена система вентиляции, а оборудование укомплектовано обычной вытяжкой, есть риск создания обратной тяги. Она способствует всасыванию газообразных веществ в само пространство комнаты. Поэтому вентиляция в котельной в частном доме – это необходимость, которая отвечает всем строительным нормам и правилам.

В котельной важно устанавливать систему вентиляции, так как это отвечает всем нормам

Советы по монтажу дымоотводящих труб

Установка труб

Сделать дымоход для твердотопливного котла можно и своими руками, если позволяет выбранный материал. Однако необходимо знать некоторые особенности и правила.

В первую очередь при монтаже отдельных элементов нужно обеспечить герметичность соединений, для чего используются термостойкие герметики, способные выдержать температуру нагрева в пределах +1400 градусов. При использовании труб разных диаметров требуется монтаж специальных переходников. Схема монтажа и расчет внутреннего диаметра для каждого случая производится индивидуально.

Если высота наружной трубы слишком велика, необходимо закрепить ее дополнительными растяжками.

Размеры

В процессе обустройства дымохода обязательно должна соблюдаться его оптимальная высота, от которой зависит надежная работа котла. Основные требования к этому показатели практически одинаковые для всех разновидностей труб.

Зависимость величины самотяги от температуры дымовых газов и высоты дымохода

Чтобы исключить попадание выхода дымохода в сектор ветрового подпора, где тяга очень слабая, необходимо от самой высшей точки конька дома провести линию под наклоном в 45° до земли. Это и будет неблагополучная зона.

Высота дымового канала

Если высота дымохода такова, что его выход попадает в этот промежуток, следует принять меры по ее увеличению на полметра выше обозначенной линии. По нормативам следует выдерживать угол 10°, чтобы высота дымоходной трубы в полной мере обеспечивала необходимую тягу, позволяющую твердотопливному котлу эффективно функционировать.

Тонкости установки твердотопливных котлов

Схема обвязки котла принимается в соответствии с особенностями отапливаемого объекта.

Реализовать её можно одним из следующих вариантов:

котёл в открытой отопительной системе с естественной циркуляцией и радиаторами;
котёл в закрытой системе с принудительной циркуляцией и радиаторами;
котёл с термоаккумулятором в закрытой принудительной системе с радиаторами;
котёл с термоаккумулятором в закрытой системе с принудительной циркуляцией и тёплыми полами;
котёл с радиаторами и тёплыми полами в составе системы с принудительной циркуляцией.

Обвязка твердотопливного котла должна оснащаться системой безопасности. Последняя включает:

тепловой аккумулятор или буферную ёмкость;
трёхходовой клапан для подмеса холодной воды;
термостат в системе управления.

Группа безопасности котла на твёрдом топливе

Непосредственно перед установкой котла на твёрдом топливе необходимо выполнить его визуальный осмотр и тестовую протопку на открытом воздухе на протяжении около 1 часа при максимальной загрузке камеры сгорания.

Согласно требованиями СНиП после подключения котла следует провести гидравлическое испытание системы под давлением с выдержкой 24 часа.

Для этого нужно:

подключить воду, открыть все краны и запорную арматуру;
поднять давление в системе до 1,3 атм (регулировочным вентилем);
убедиться в отсутствии протечек, в особенности в местах сварных и резьбовых соединений.

Если монтаж, обвязка и подключение котла выполнены правильно, потерь давления и утечек теплоносителя не будет. В этом случае можно приступать к ревизии самого котла:

проверка установки колосников и шамотки; Проверка шамотки и колосников котла
установка растопочной заслонки в крайнее положение для обеспечения оптимальной тяги;
проверка качества монтажа заглушек, дверцы камеры сгорания и прочих элементов конструкции котла.

Особенности монтажа с выводом на фасад

В этом случае сборка дымохода своими руками осуществляется примерно по той же методике, что и при выводе трубы на крышу. Однако при таком способе монтажа расположенный на улице наружный участок трубы обычно имеет значительную длину. Из-за сильных перепадов температур в таком дымоходе в последующем может образовываться очень много конденсата.

Чтобы такого не происходило, трубу при монтаже с выводом на фасад обычно утепляют. Выполняют эту процедуру примерно следующим образом:

обматывают собранный железный дымоход фольгированной базальтовой ватой отражающим слоем наружу;
закрепляют теплоизоляционный материал на дымоходе посредством обмотки стальной проволокой.

При таком способе утепления для надежности поверх теплоизолятора на дымоход можно надеть кожух из стальной трубы большего диаметра, изготовленный из тонкой стали. В этом случае дымоотводящая конструкция в последующем прослужит намного дольше.
