Дымоход для газового котла

Изготовление и монтаж газохода своими руками

Правила монтажа котельной обязывают исполнителей начинать ее с установки дымоходов и вытяжной вентиляции. Размещение и обвязка газового котла с инженерными системами выполняется во вторую очередь. При этом полипропиленовыми трубами котлы не подключаются.

Вначале определяют диаметр дымохода для газового котла и способ прокладки. Первый параметр обычно обозначен в паспорте котла и в проектной документации на монтаж котельной установки.

Что касается способа прокладки она будет зависеть от конструктивных характеристик дома, помещения топочной, но в случае установки котла с закрытой топкой рекомендуется устанавливать наиболее инновационную систему дымоотвода — сэндвич дымоход тождественного либо большего сечения, чем у котлового патрубка.

Далее по имеющейся схеме установки газоотвода составляют список деталей для монтажа:

тройник с патрубковым выходом 89 градусов, для соединения горизонтального элемента с вертикальным;
тройник, с установленным люком;
блок с конденсатоотводчиком, для сбора конденсата в дымоходе газового котла;
участок с соединительной муфтой для подключения к выходному патрубку котла;
гибкий дымоход переходная секция — сэндвич;
прямые секции — с числом и длиной по схеме дымохода;
2 колена с углом отвода 30 градусов требуются для обхода кровли;
верхний защитный колпак конструкции от воздействия атмосферных осадков;
стеновые хомуты с кронштейнами;
конденсатосборник для дымохода;
опорная платформа, для дымохода газового котла;
утеплитель или теплоизоляция.

Для внутреннего расположения дымоотводной системы потребуется переходники через конструкционные элементы здания и утеплитель конструкции в точках соприкосновения.

Расчет размеров

Выбор газохода необходимо выполнять только после приобретения котлоагрегата, в противном случае очень сложно подобрать нужные параметры: протяженность, угол поворота, месторасположение конденсатоотводчиков. Отдельные модули дымоотводной системы, возможно, купить в торговой сети.

Для профессионального монтажа газохода желательно сначала выполнить расчет сечения входного отверстия по формуле:
F = (К х N) / (4,2 х √ Н),
где:

К — расчетный коэффициент дымоотводной системы агрегата, принимается 0.03;
N — мощность котлоагрегата, обозначенная в технической документации на отопительный котел;
Н — минимальная высота газохода, установленная расчетным путем заводом изготовителем для конкретной марки котлоагрегата.

После получения площади сечения ее сравнивают с данными устройств имеющимися в торговой сети и при необходимости выбирают ближайший больший вариант. При применении асбестовой трубы, сечение дымоотводящего канала принимается не меньшим 100 мм.

Установка газоходов

Подсоединяют к выходному дымоотводному патрубку котлоагрегата проходной элемент, спроектированный для прохода сквозь стенку.
На поверхности стенки выполняют разметку согласно данным проходного компонента и делают проем в стене.
Выводят дымоотвод из комнаты.
Выполняют утепление дымохода от газового котла.
Прикрепляют к дымоходу тройник.
Выполняют наращивание дымохода, присоединяют новые элементы до расчетной длины.
Устанавливают защитный оголовок от осадков.
Для закрепления конструкции к стене применяют кронштейны с шагом 2.0 м.
Закрепляют все стыковые соединения хомутами.

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

Как уменьшить температуру дымовых газов в дымоходе

При сгорании природного газа образуется углекислый газ, пар, сернистые солеобразующие оксиды т. д. Оптимальная температура дымовых газов на выходе из дымохода должна составлять 100–110 оС.

При слишком низкой температуре топочных газов на выходе из дымохода будет образовываться конденсат, а внешняя часть трубы начнёт обмерзать

К тому же наличие постоянного конденсата в дымовом канале приводит к ослаблению естественной тяги

Поэтому так важно следить за температурой уходящих газов, которая напрямую зависит от сечения дымовой трубы

Из сказанного можно сделать вывод, что при правильном расчёте температура дымовых газов будет находиться в районе оптимальных значений. Если же температура завышена и её требуется уменьшить, это напрямую свидетельствует о том, что сечение дымовой трубы не соответствует мощности газового котла. Для уменьшения температуры выходящих газов рекомендуется пересобрать дымоотводящую систему с учётом нормативных значений.

Из какого материала лучше выбирать дымоход?

Материалов, используемых в производстве дымоходов для частных домов на сегодняшний день существует множество

Но так как нам нужен надежный дымоход конкретно для газового котла, при выборе стоит обратить внимание на следующие критерии:

Нужно выбирать такой материал, который будет устойчив к различным внешним факторам, например, огню, влаге, различным кислотам, которые могут выделяться в процессе горения;
Газопроницаемость должна быть равна нулю – это один из важнейших критериев выбора при покупке дымохода для газового котла;
Вес материала: лучше всего подбирать те варианты, которые не окажут воздействия на стены и фундамент дома.

Под вышеописанные критерии наиболее всего подходит дымоход из кислотостойкой нержавеющей стали – отвечает, как по критериям прочности, так и легкости конструкции.

Остановимся подробнее на каждом из представленных сегодня на рынке материалах.

Дымоход из нержавейки

Как мы выяснили, данный вид материала является наиболее удачным решением для газового котла. Нержавеющая сталь устойчива к различного рода внешним факторам, при этом обеспечивая хороший уровень тяги. При желании такого вида дымоход можно без проблем установить и своими силами, так как он имеет совсем небольшой вес. Помимо этих плюсов у стального дымохода также есть еще одно неоспоримое достоинство – долгий срок службы. При правильной эксплуатации такой дымоотвод способен прослужить до 15 лет.

Также встречаются дымоходы из оцинкованной стали, которые во многом уступают предыдущим. Главным образом отличие заключается в устойчивости к горячим и влажным испарениям с повышенной кислотностью – оцинкованная сталь быстро разрушается под таким воздействием, а значит замена потребуется намного быстрее.

Дымоход из керамики

Безусловные лидеры среди дымоотводов по сроку службы – способны прослужить до 30 лет. Встречаются также модели с внешним стальным контуром европейского производства.

Конструкция обладает и серьезными недостатками: внушительный вес подойдет далеко не всем строениям, а также такой дымоход нужно устанавливать строго вертикально для формирования максимального уровня тяги, что также реально осуществить не во всех случаях.

Коаксиальный дымоход

Одна из наиболее современных версий дымоотводов. Обладает высокой эффективностью и уровнем безопасности, но и достаточно высокой стоимостью.

Такой дымоход для газового котла за счет своей конструкции с помощью двух труб сразу и берет воздух для процесса горения, и выдувает дым. Такие дымоходы обязательны при установке котла с закрытой камерой сгорания, но, как уже было сказано, их трудно отнести к бюджетному ценовому сегменту.

Дымоход из кирпича

Одна из наиболее неподходящих конструкций для такого рода оборудования, как газовый котел, так как довольно сложна в монтаже, недолговечна и требует регулярного обслуживания.

Существует версия с стальным корпусом внутри, то есть с так называемым «гильзованием», позволяющая достичь лучшей тяги. Такой вариант подойдет тем, кто устанавливает газовый котел в дом, где давно был установлен кирпичный дымоход. Таким образом, кирпичные стенки будут выполнять защитные функции, в то время как основная задача по созданию тяги ляжет на внутреннюю часть из нержавеющей стали.

Асбоцементная труба в качестве дымохода

Также относится к неэффективным решениям, так как обладает небольшим сроком эксплуатации, сложностью монтажа и установки и при длительном использовании асбоцементный материал может вызвать возгорание или взрыв. Асбоцементные трубы на сегодняшний день используются редко неслучайно – на рынке представлен большой выбор намного более безопасных и надежных моделей, не вызывающих беспокойство по поводу срока их службы.

Виды

В зависимости от способа установки дымоходы бывают вертикальные, выведенные через крышу, и горизонтальные, прокладываемые сквозь стену или окно. Долговечность и эксплуатационные параметры определяются свойствами материала, из которого они изготовлены.

Алюминий

Отличается легким весом, без ущерба переносит скачки температуры и всяческие коррозионные воздействия. Но из-за низкой рабочей температуры для производства коаксиальных дымоходов применяется крайне редко. Обычно используется в сочетании с пластиком.

Нержавеющая сталь

Для изготовления дымоходов применяется кислотоустойчивая нержавейка, безболезненно выдерживающая резкие перепады температуры и способная работать при нагреве до 550 ⁰C. Гарантированный срок службы – не менее 30 лет. Производители выпускают две разновидности:

Трубы без утеплителя – используются в отопительных системах на промышленных и бытовых объектах. Недостатком считается образование при работе большого объема конденсата. Для его уменьшения требуется установка слоя термоизоляции.
Утепленные – чаще всего применяются как вертикальные коллективные дымоходы в многоэтажных домах. Обладают улучшенными аэродинамическими свойствами. Правилами не возбраняется подсоединение отопительных систем как с принудительной, так и с естественной тягой. Установка производится во время возведения дома по проекту, разработанному специализированной организацией.

Двухканальные пластиковые дымоходы

Их изготавливают из термоустойчивого материала с рабочей температурой до 205 ⁰C. Пластик недорог, весит немного, легко монтируется. Коаксиальные конструкции этого типа предназначены для работы с газовыми конденсационными котлами с низкотемпературным режимом дымоотвода. К недостаткам относятся недолгий срок эксплуатации и ограничения, накладываемые на применение в обычных газовых котлах.

При выборе коаксиальных труб следует учитывать, что некоторые производители выпускают котлы с нестандартными патрубками. Поэтому для монтажа нужно использовать комплектующие элементы той же фирмы-изготовителя.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

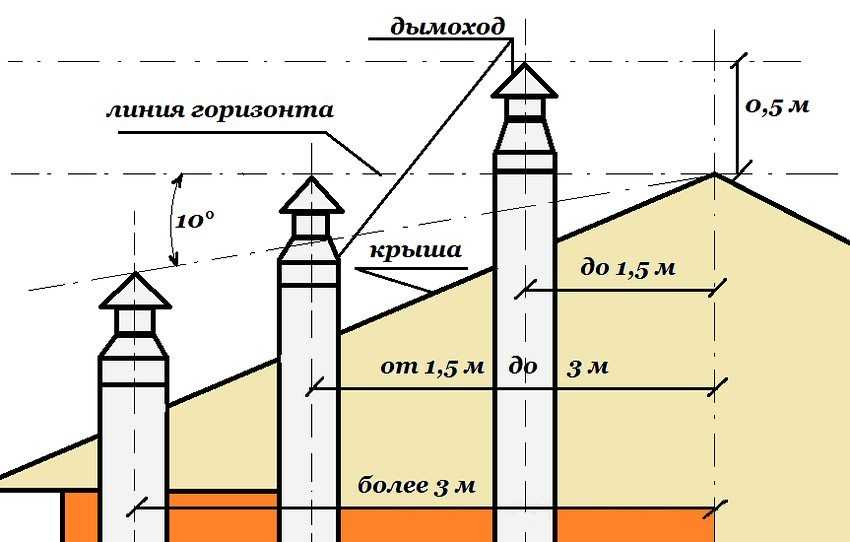

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

при установке на плоской крыше расстояние не должно быть меньше 500 мм;
в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

направление с поворотом в 90 или 45 градусов;
вертикальное направление;
горизонтальное направление;
направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
высота идеального дымохода имеет высоту не меньше 5 метров.

Расчет сечения дымохода для газового котла

Для точного определения параметров системы, через которую удаляются продукты горения, производятся сложные вычисления. При этом учитываются форма и материал трубы, средние значения температуры снаружи и внутри, шершавость стенок и другое. Однако рассчитать сечение дымохода (F, м²) с достаточной для практических целей точностью можно с помощью формулы:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

в которой:

K – коэффициент от 0,02 до 0,03;
Q – мощность котла в кВт, указанная в техпаспорте;
Н – высота дымохода в метрах.

Полученный результат нужно проверить на соответствие СНИП 2.04.05-91 и при необходимости подкорректировать. В нормативном документе указано, что в зависимости от мощности внутреннее сечение дымохода круглой формы должно быть:

Мощность, кВт	Диаметр, мм
24	120
30	150
45	170
55	190
80	220
100	230

Для газовых котлов с прямоугольным дымоходом размер выбирается:

Мощность, кВт	Сечение, мм
меньше 3,5	140×140
3,5 — 5,2	140×200
5,2 — 7,3	140×270

Возможна установка труб квадратной формы, если их параметры соответствуют требованиям, но следует учитывать, что им свойственно накапливать сажу. Поэтому такие изделия придется чаще чистить, иначе уменьшение отверстия негативно отразится на работе системы. Если к дымоходу предполагается присоединить два котла, сечение рассчитывается по их суммарной максимальной мощности.

Как подобрать диаметр трубы дымохода

Начальная труба, которая стыкуется с отопительным прибором, должна иметь диаметр, равный или почти равный сечению патрубка печи, котла или камина.

Нет смысла пытаться посадить значительно больший диаметр на меньший. Да, производятся специальные переходники, но есть ли смысл переплачивать за них, если можно смонтировать подходящую трубу?

Итак, если у вас куплен отопительный прибор, то просто смотрим в паспорт, либо замеряем сами диаметр патрубка. Если прибора нет, то этот момент можно уточнить непосредственно в магазине.

Или же, можно получить сечение дымохода расчетным путем.

Для отопительных приборов, работающих на газу, на каждый кВт мощности должно приходится минимум 5 см сечения. Для твердотопливных агрегатов — минимум 8 см соответственно.

На практике это означает следующее:

Для здания площадью 300 квадратов потребуется мощность 30 кВт (1 кВт на 10 м²). Тогда минимальное сечение дымохода для газового котла составит 140 мм (площадь 150 см²), для дровяной печи — 180 мм (площадь 240 см²).

Устройство и достоинства коаксиального дымохода

Коаксиальный дымоход для газового котла – это конструкция из двух труб, имеющих разный диаметр и вставленных друг в друга.

Такая система позволяет получить два канала, которые используются для разных целей: через трубу меньшего диаметра выходят продукты сгорания; через просвет между стенками забирается воздух и подаётся в котёл.

Длина коаксиальных труб для газового котла совершенно одинакова. Соединены они между собой перемычками. Это придаёт системе жёсткость и предотвращает соприкосновения.

Достоинства дымохода:

Коаксиальная труба обычно просто выводится через ближайшее окно или стену. Нет необходимости устанавливать для отводов продуктов сгорания вертикальный дымоход.
Воздух по пути в камеру сгорания нагревается в выхлопной горячей трубе, тем самым эффективность работы газового котла увеличивается.
В доме, во время работы газового котла с коаксиальным дымоходом, воздух не обедняется, и нет возможности отравиться угарным газом.
Монтировать такой дымоход достаточно просто. Серьёзные строительные работы не требуются.
Нет необходимости в специально оборудованной котельной. Установить коаксиальный котёл (напольный или настенный) можно в любом помещении дома.
Такая конструкция обеспечивает в объёме котла полное сгорание топлива, изолируя его от остального помещения. То есть, получается такой эффект, будто газовый котёл находится в другом помещении.
Внешняя поверхность дымохода обеспечивает его охлаждение за счёт воздуха, который проходит между трубами. Поэтому коаксиальная система с точки зрения защиты от возгорания вполне безопасна.
Поступающий через дымоход холодный воздух оберегает от перегрева стены здания

Это очень важно в деревянных домах. Также в системе снижается температура отводимого дыма, за счёт чего увеличивается тяга

Поэтому длина коаксиальной трубы имеет ограничение до трёх метров.
Устанавливая дома котёл с коаксиальным дымоходом, следует соблюдать некоторые правила:

Зачем газифицировать жилье?

На сегодняшний день природный газ является самым удобным и, что немаловажно, выгодным видом топлива. Рано или поздно каждый хозяин частного дома захочет газифицировать свои владения

Конечно, есть альтернатива – электричество. Однако его стоимость слишком велика и отапливать большие площади зимой таким способом весьма накладно. Плюс ко всему вы всегда будете зависеть от погодных условий – любой ураган может спровоцировать порыв кабелей и тогда придется остаться на некоторое время без еды, горячей воды и отопления. А вот испортить газовую магистраль намного сложнее.

Фото природного газа

Есть, конечно же, еще один «бабушкин» способ отопить жилье – печь или камин. Но зола, уголь, дрова, все это приведет к лишней грязи. Чтобы растапливать печку, потребуется много времени и труда, поэтому этот вариант лучше оставить в качестве альтернативы на случай апокалипсиса. Так что, как ни крути, но голубое топливо на сегодня занимает лидирующие позиции.

Устройство дымоотводящей системы

Для грамотного подключения необходимо познакомиться с устройством стандартных дымоходов для газовых котлов. Конструкция включает в себя несколько основных элементов:

газоход, с помощью которого котел подключается к дымоотводящей системе;
фрагменты приставной конструкции;
располагающийся в нижней части трубы ревизионный лючок, который предназначен для осмотра и чистки дымохода;
кронштейны для крепления устройства к стене.

При монтаже могут понадобиться и дополнительные элементы: отводы, тройники и хомуты. Если фрагменты конструкции вставляются один в другой, хомуты не нужны. В процессе проектирования и установки нужно строго придерживаться требования не обустраивать более трех поворотов дымоотводящего канала.

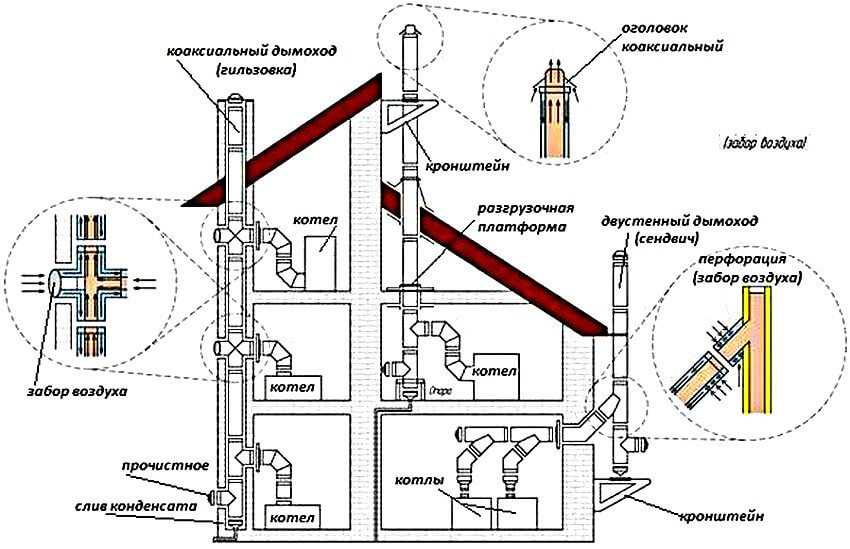

Дымоотводящий канал для газового котла может быть обустроен внутри здания или снаружи (кликните для увеличения). Для каждого из вариантов разработаны стандартные схемы подключения, которых следует придерживаться при монтаже

Дымоход для газового котла может быть наружным или внутренним. Существуют стандартные схемы подключения как первых, так и вторых. В соответствии с ними выполняется установка. Если же приходится выбирать нестандартный вариант, он обязательно должен соответствовать всем нормативам. При любой схеме подключения горизонтальный участок дымохода должен иметь уклон в сторону котла не менее 3° на метр.

Монтаж и последующее подсоединение газового котла к дымоходу лучше всего доверить специалистам. Ошибки в его обустройстве чреваты серьезными проблемами в последующей эксплуатации. Если работы выполняются самостоятельно, обязательно учитываются следующие факторы:

Подключение нескольких отопительных приборов к одному дымоотводу посредством совмещения труб недопустимо. Иначе продукты сгорания попадут в помещение.
Запрещается соединять элементы из оцинкованной трубы и кирпича, асбеста и алюминия.
Работы должны выполняться только после проведения предварительных расчетов, чтобы обеспечить соответствие размеров дымохода параметрам газового котла.
Стандартная высота дымохода составляет не менее пяти метров.
При монтаже на плоской крыше устройство должно возвышаться над нею как минимум на 1,5 м.
Высоту трубы, чья ось расположена на расстоянии 1-3 м от кровли, определяют по уровню конька.
Дымоход, возвышающийся над коньком больше чем на 2 м, обязательно дополнительно фиксируют специальными строительными растяжками.

Также необходимо заметить, что процесс монтажа для наружных и внутренних конструкций несколько различается. Предлагаем вам изучить разницу между ними на примере установки стального дымохода.

Вариант #1 — монтаж дымохода внутри помещения

Начинаем с разметки. Намечаем отверстия под дымовой канал в кровле и перекрытиях. Тщательно сверяем разметку и размер проходного патрубка. Только после этого вырезаем отверстия. Далее начинаем монтаж. Соединяем переходной адаптер с патрубком, отходящим от котла. Устанавливаем ревизию и тройник, закрепляем стальной лист и монтируем основной кронштейн. Теперь можно наращивать трубу до нужных размеров. Если это предусмотрено проектом, используем колена.

Очень аккуратно выполняем переходы через перекрытия. Для соблюдения требований безопасности используем для этих целей специальный патрубок. На дымоотводящий канал надеваем лист оцинкованной стали с вырезанным отверстием, которое немного больше диаметра трубы. Надежно закрепляем лист с обеих сторон к перекрытию. Стыки обязательно усиливаем хомутами, стянутыми болтами или же проволокой. Дымоотводной канал крепим через каждые 2 м настенными хомутами и через каждые 4 м – кронштейнами.

Участок прохода через кровлю должен быть обустроен предельно грамотно! Обязательно проводится изоляция мест, где дымоход соприкасается с легко воспламеняемыми материалами

Все участки, где элементы дымохода соприкасаются с легко воспламеняемыми материалами строения нужно качественно изолировать. Проходной патрубок накрываем со всех сторон специальным фольгированным базальтовым матом и промазываем огнеупорной мастикой. В перекрытии по периметру проема укладываем минераловатный утеплитель. После окончания установки проверяем герметичность сооружения. Наносим на швы конструкции обычный мыльный раствор и подключаем котел. Если появляются пузыри, значит, через швы уходят продукты сгорания и нужно герметизировать их снова.

Предлагаем посмотреть видео-пример монтажа дымохода внутри помещения:

Строительство своими руками: выбор схемы проекта

Проект определяется в зависимости от здания и отопительного прибора. По месту установки выделяют внутренние и выносные (наружные) дымоходы.

Первые обычно предусматриваются на стадии проектирования, вторые ― при переводе существующих построек на газовое отопление.

Котлы бывают с открытой и закрытой камерой сгорания. Первые питают процесс горения воздухом из помещения, вторые ― с улицы.

Важно! Максимальную тягу даёт круглое сечение, минимальную ― квадратное. Для котла открытого типа подходят кирпичные, керамические, стальные дымоходы

Трубу размещают либо строго вертикально, либо сначала горизонтально до наружной стены, а затем под прямым углом вверх (выносное исполнение). Первый вариант сложней в монтаже, второй ― требует утепления внешних участков трубы

Для котла открытого типа подходят кирпичные, керамические, стальные дымоходы. Трубу размещают либо строго вертикально, либо сначала горизонтально до наружной стены, а затем под прямым углом вверх (выносное исполнение). Первый вариант сложней в монтаже, второй ― требует утепления внешних участков трубы.

Дымоход размещается на расстоянии не менее 1,5 м от края парапета. На плоских кровлях высота трубы составляет 1 м, на совмещённых ― 2 м. На скатных крышах высота трубы зависит от её расположения относительно конька:

Труба отстоит на 1,5 м или менее ― высота должна превышать конёк на 0,5 м.
1,5—3 м ― верхняя точка находится на одном уровне с коньком.
3 м и более ― верхняя точка конька определяется по наклонной, проведённой вниз на 10° от горизонтали в уровне конька.

Справка. Проще всего монтировать горизонтальные коаксиальные дымоходы.

Коаксиальный дымоход применяется для котлов с камерой закрытого типа. Труба горизонтально выводится к наружной стене, расстояние от её наружной поверхности до потолка не менее 20 см. Терминал выступает от стены на 30 или более сантиметров. Если до наружной стены расстояние более 4 метров, то труба выводится вертикально вверх.

Фото 3. Схема монтажа коаксиального дымохода для газового котла. Изделие устанавливается горизонтально, проходит сквозь стену здания.

Материалы и инструменты

Для возведения дымохода не подходят материалы с низкой плотностью, пористые, гигроскопичные, неустойчивые к механическим, температурным, химическим воздействиям. Материалы с высокой тепловой инерцией снижают эффективность котла на время прогрева газоотводящей системы.

В монтажный комплект входят:

газоход;
трубы (в том числе телескопические);
колена и соединительные хомуты;
проходной патрубок;
оголовок (терминал либо в виде конуса);
тройник с ревизией;
конденсатосборник;
уплотнители, мембраны;
крепёжные элементы;
декоративные накладки.

Фото 4. Часть стальной трубы, используемая для монтажа дымохода. Изделие состоит из двух слоев, между которыми находится утеплитель.

Для монтажа потребуется перфоратор, дрель, миксер. Крепёж монтируется к стене на дюбели, отверстия высверливают перфоратором. Раствор замешивается миксером либо дрелью со специальной насадкой-венчиком.

Кирпичный дымоход укладывается на раствор, состав которого зависит от выполняемого участка. Наружный участок укладывается на цементно-песчаный раствор с пластификаторами. Раствор для внутренней кладки разводится из огнеупорной глины и шамота в отношении 1:1.

Инструкция по сборке и основные ошибки

Процесс сборки состоит из 8 шагов:

Подбор внутреннего сечения исходя из мощности котла и проектной высоты дымохода.
Разметка будущих отверстий и мест установки крепежа, устройство проёмов.
Подсоединение дымохода к патрубку котла, установка тройника с ревизионным отверстием.

Монтаж кронштейнов и постепенное наращивание трубы.
Усиление стыков хомутами.
Кронштейны и хомуты устанавливают через каждые 4 и 2 метра соответственно.
Изоляция наружных участков листами минеральной ваты (если необходима).
Проверка герметичности стыков.

Ненадлежащие утепление и заделка стыков ― основные ошибки при самостоятельном строительстве. Теплоизоляцией пренебрегают, нарушают технологию укладки матов, применяют влажные, вышедшие из строя, некондиционные материалы. Такое «утепление» полностью удаляют и заменяют.

Основные ошибки при монтаже дымохода для газового котла

Наиболее частыми ошибками при устройстве трубы для газового котла в частном доме являются:

Ошибки, допускаемые при выборе дымоотвода и его монтаже, приводят к неприятностям и большим проблемам:

сокращается срок службы;
выделяется большое количество конденсата;
слабая тяга, постоянно гаснет котел;
возникновение пожаров.

Приводит к таким последствиям ошибки, допускаемые при обустройстве дымохода:

неправильно рассчитанная высота и сечение трубы.
не утепленный или плохо утепленный дымоход;
большое количество поворотов трубы при монтаже;
куплены тонкостенные металлические трубы;
не установлены конденсатоотводчики;
при использовании кирпичных дымоотводов, не устанавливается металлический вкладыш;
не выполняются нормы по пожарной безопасности.

Заключение

На первый взгляд может показаться, что установка дымохода газового котла своими руками вещь совершенно невыполнимая, ведь нужно учесть невообразимое количество норм и требований, а несоблюдение их может привести к ужасным последствиям.

Однако, при внимательном разборе каждого из требований становится понятно, что их не слишком трудно соблюсти, в том числе и своими силами. Если Вы переживаете, что упустите какой-либо момент из виду, то никогда не будет лишним обратиться за помощью к специалисту, который сможет на основе всех заданных условий предложить вам вариант проекта дымохода.

Если Вы решили купить дымоход для газового котла, то наиболее удачным вариантом будет покупка дымохода из нержавеющей стали, а если у вас в доме уже имеется кирпичный дымоход, можно провести процедуру «гильзования», то есть проложить через существующую кирпичную основу трубу из нержавейки.

При соблюдении всех необходимых норм и требований, такое оборудование, как газовый котел, сможет обеспечивать вас теплом еще не один сезон.
