Пошаговая инструкция по установке свайно-винтового фундамента своими руками + технология обвязки свай ростверком

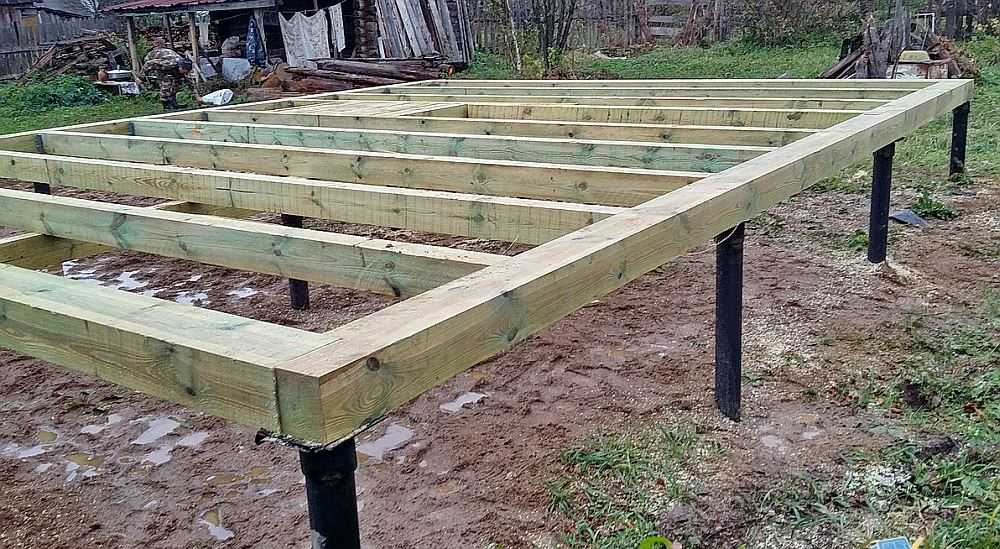

Укладка бруса

Лучше использовать для обвязки свайно винтового фундамента лиственницу или прочные хвойные породы древесины. Материал располагают над грунтом, поэтому влага будет активно воздействовать на него. При намокании лиственница приобретает большую прочность, поэтому специалисты рекомендуют использовать в возведении конструкции именно эту древесину.

Работу необходимо начинать с уголков. Фланцы прокладываются изоляционным рубероидом

Важно, чтобы древесина не имела соприкосновения с металлом. В процессе эксплуатации брус будет конденсировать и впитывать влагу, поэтому его требуется изолировать от металла

Следует обратить особое внимание на следующие моменты:

первые смежные элементы конструкции необходимо состыковать и выровнять

Их соединение проверяют с помощью угольника;
заготовку дополнительно подгоняют и скрепляют саморезами;
в процессе выполнения работ важно верно рассчитать геометрию периметра и сравнить его диагонали. Они должны быть равны

После проверки можно продолжать монтажные работы.

Более надёжной считается обвязка сваи, выполненная вверху и внизу. Чтобы максимально закрепить винтовые элементы, берут брус 200 мм. На втором уровне используется древесина в 150 мм. Для обустройства второго ряда не требуется делать специальный запил под лагу.

Чтобы максимально точно уложить ряды бруса применяют клин. Его подкладывают в месте укладки либо делают запил. Свф можно усилить металлическими элементами. Для обвязки фундамента на винтовых сваях можно использовать склеенные доски. Такая альтернатива брусу обойдётся в строительстве дешевле и позволит сэкономить денежные средства.

Необходимые материалы для установки обвязки

Для монтажа обвязки из бруса нужно соблюдать порядок действий.

Действие №1. На винтовые сваи привариваются оголовки параметрами 20Х20 см. на которые стелиться гидроизоляция. Она поможет избежать лишенного скопления влаги между металлом и деревом. В оголовках необходимо сделать 4 отверстия, которые необходимы для последующего крепежа балок к сваям. Действия №2. Укладывается первый ряд брусьев. При укладке используется два типа «лапа в лапу» или «в пол». После чего выполняется выравнивание будущей конструкции по диагонали с помощью рулетки и веревки. Действие №3. Осуществляется крепление брусьев к оголовкам шурупами. Для этого используются шурупы диаметром 8-10 мм, а длина их должна быть 150 мм. Также можно использовать анкерные болты диаметром 16 мм. Но предварительно необходимо выполнить подготовительные отверстия в брусьях. Глубина отверстий не должна превышать ¾ длины шурупа. Это поможет избежать растрескивания дерева

Если вы используете болты в креплении, то важно помнить, что необходимо сделать отверстие для шапочки болта и шайбы глубиной около 10мм. Действие №4

Финишная проверка сторон и диагоналей, после которой можно начинать строительство дома.

Выбор обвязки

Перед началом работ своими руками нужно выбрать, какой элемент будет играть роль ростверка фундамента. Существует несколько вариантов обвязки свайного основания:

• брусом;
• металлопрокатом;
• железобетоном.

Выбор зависит от конструктивного решения здания. Для каркасного или деревянного дома подойдет брус. Несущая способность свай не позволяет опирать на них массивные здания, но если принято решение строить своими руками небольшой одноэтажный дом из пенобетона или кирпича в качестве свайного ростверка лучше выбрать металлический прокат или железобетон.

Обвязка брусом

Важно правильно выбрать материал для изготовления ростверка. Можно привести следующие рекомендации относительно выбора древесины:

• минимальный размер сечения — 150х150, величина подбирается в зависимости от нагрузки;
• древесина для изготовления должна быть хвойных пород первого или второго сорта;

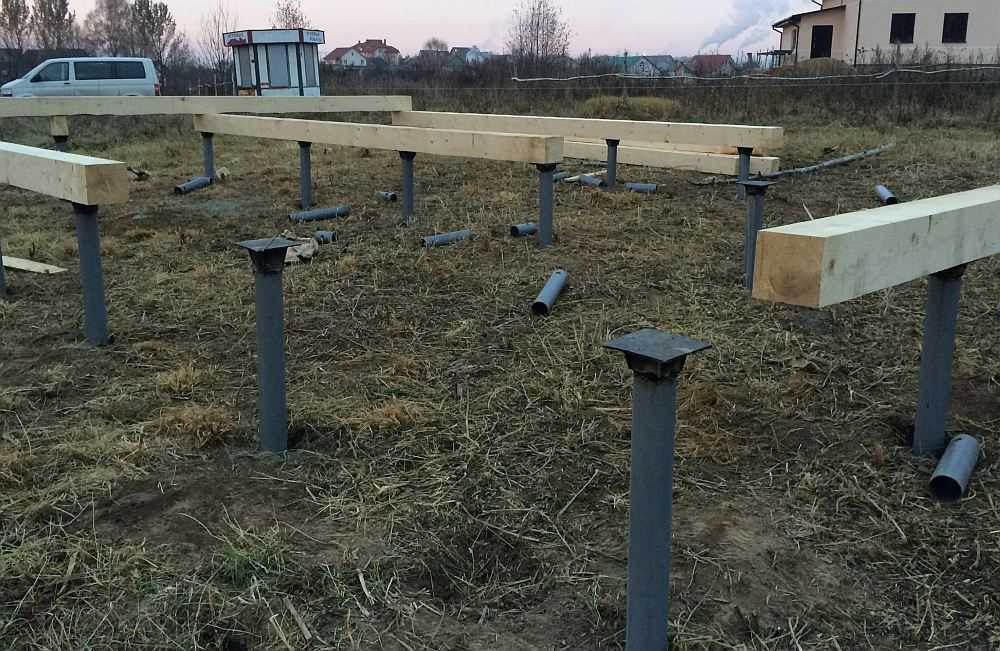

Обвязка с помощью бруса

• материал не должен быть поражен гнилью, грибком или плесенью;
• лучше всего выбирать древесину, срубленную в северных регионах в конце февраля-начале марта, это обеспечит высокое качество и прочность верхнего слоя;
• перед закупкой материала выполняют расчет необходимого количества, к получившемуся значению прибавляют 3-5% на непредвиденные расходы;
• нормируемая влажность древесины — 12%.

Обвязка брусом выполняется в таком порядке:

• обработка купленной древесины антисептическими составами и антипиренами для повышения сопротивления возгоранию;
• во время высыхания пропитывающих составов проверяют оголовки свай, которые должны находиться в одном уровне (с помощью лазерного или водяного уровня);
• на оголовки свай укладывают рубероид или другой рулонный гидроизоляционный материал (крайне не рекомендуется использование толя, поскольку эта гидроизоляция устарела и не может обеспечить надежность);
• соединяют угловые элементы обвязки брусом (сделать это можно соединением «в лапу» или «в пол дерева»), предварительно выполняют запилы на древесине;
• в стыке бруса прокладывают джут;
• раскладывают линейные элементы (закрепление к свае выполняется таким же образом);
• соединение бруса по длине выполняют «в пол дерева» или «косым прирубом», при этом стыки размещаются только над оголовками, расположение стыков на пролетах недопустимо;

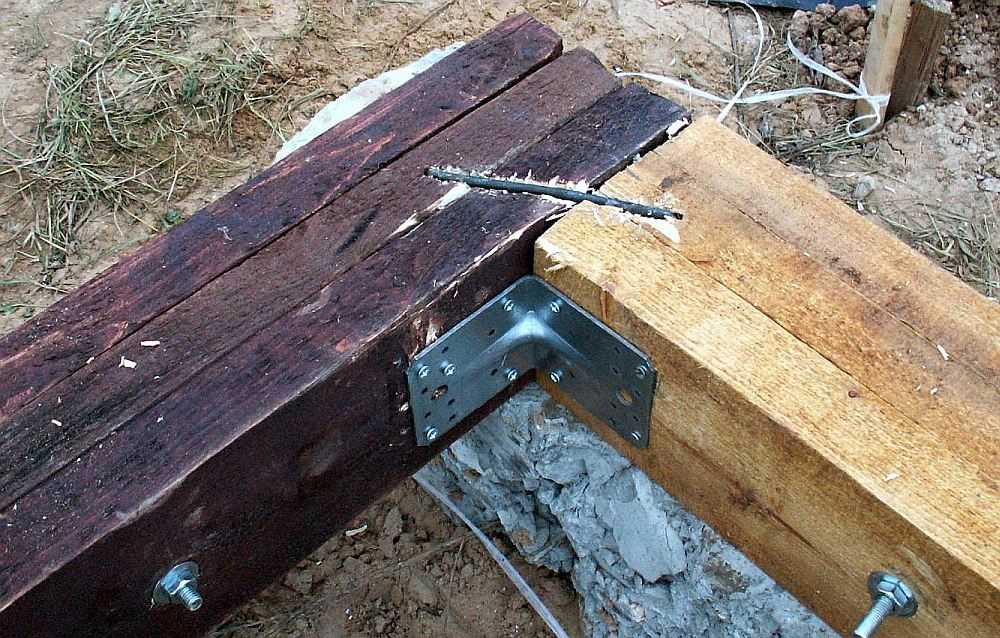

Схема соединения углов

• в деревянных балках высверливают отверстия, которые проходят насквозь;
• чтобы выполнить крепление, через отверстия в оголовках и обвязке продевают болты или шпильки и затягивают их.

Обвязка металлопрокатом

Существует несколько вариантов проката, которые используют в качестве ростверка. Может выполняться обвязка винтовых свай швеллером, двутавром, трубой квадратного или прямоугольного сечения. Между ростверком и оголовком нет необходимости укладывать гидроизоляцию, поскольку эти элементы выполнены из одного материала — стали. Гидроизоляция должна быть предусмотрена между ростверком и стеной дома.

Металлическая обвязка

Росверк из швеллера располагают таким образом, чтобы при рассечении по вертикальной плоскости он приобретал вид буквы П. Соединение элементов конструкции между собой выполняют на сварку. Двутавр располагают так, чтобы стенка находилась в вертикальном положении.

При использовании швеллера не применяют оголовки, для двутавра и трубы они нужны. При изготовлении ростверка швеллера, верхнюю часть сваи заливают бетоном, в который закладывается деталь. Чтобы выполнить крепление к фундаменту дома после отвердевания бетона эту деталь приваривают к швеллеру. Двутавры и трубы для фундамента также закрепляются с помощью сварки на кольцевой шов.

Что нужно знать о заливке такого фундамента

Вяжущим компонентом смеси является обычный портландцемент марок М200 – М500

1. Тип цемента. Тут нужно использовать портландцемент марки не ниже М-200. Этот цемент используется для создания раствора.
2. Раствор должен быть средней плотности, но не жидким.
3. Заливку нужно делать одновременно или при небольшом временном диапазоне сначала всех свай. Но только тогда, когда будет установлена и соединена вся арматура.
4. Рекомендуется сначала залить несущие конструкции и оставить на пару дней, пока бетон укрепится. Не рекомендуется сразу после заливки свай начинать заливку ростверка по одной причине: достичь герметичности трубы с песчаной подушкой практически не реально и часть бетона уйдет через нижнюю кромку.
5. Как только бетон закрепится, заливается ростверк одновременно в нескольких местах. Тут стоит использовать несколько достаточно мощных бетономешалок, чтобы автоматизировать процесс.
6. После заливки всего ростверка оставить его сохнуть несколько дней, до недели включительно, чтобы бетон получил как минимум половину своей прочности.

Требование к обвязке фундамента

Выполняя строительные работы своими руками, необходимо обращать внимание на следующие факторы:

• Качество используемых пиломатериалов. При монтаже несущих конструкций необходимо выбирать хвойные породы древесины, 1-го или 2-го сортов. Фактическая влажность древесины должна составлять 12%.
• Соответствие заданным размерам.
• Качественное крепление всех компонентов. Особенно в местах соединения обвязки с фундаментом.
• Качественная гидроизоляция места соединения обвязки с металлическими или бетонными частями фундамента.
• Обработка древесины противопожарными и противогрибковыми средствами. При этом каждый брусок должен быть обработан до начала монтажа.

Выбор материала

Выше было сказано, что нижняя обвязка каркасного дома на столбчатом фундаменте может быть выполнена из деревянных или металлических брусьев. Использование дерева более целесообразно. Однако, отдавая предпочтение данному материалу, строители вновь окажутся перед проблемой выбора.

Сегодня в строительстве используются два типа деревянных балок:

• Клееный брус.
• Цельный брус.

Первый вариант отличается повышенной прочностью и надежностью. Такую древесину можно использовать при большой нагрузке или для создания пролетов. Правда, стоимость балок из этого материала выше, чем на аналогичные балки из цельного бруса.

Чаще всего в индивидуальном строительстве используют цельный брус. Выбор этого материала позволяет существенно сэкономить средства.

Крепление обвязочной конструкции к фундаменту

В большинстве случаев обвязку к фундаменту крепят при помощи анкеров. Для проведения крепежных работ используют болты анкерного типа диаметром от 12 до 16 мм.

Длину подбирают так, чтобы создавалось надежное крепление бруса. Анкер должен входить в брус как минимум на 10 см. В идеале крепление должно быть сквозным.

К сваям бруски крепят при помощи болтов диаметром 12 мм и более. Также в качестве крепежного элемента можно использовать шпильки аналогичного сечения. Все крепежные компоненты необходимо обработать антикоррозийным средством.

Соединения обвязочного бруса

Выполняя монтаж своими руками, следует уделить внимание креплению обвязки в углах, а также в местах соединения стен (наружных и внутренних). Если строение имеет большую длину, чем используемые пиломатериалы, придется производить обвязку бруса «по длине»

Возможны следующие варианты соединения:

• В половину дерева или в лапу. Этот способ подходит для увеличения длины.
• Хвост ласточки. Способ отличается высокой сложностью исполнения, но более герметичен. Его обычно применяют для соединения внутренних и внешних стен.
• Коренной шип. Обычно применяется по углам.
• Встык. Наиболее простой из всех перечисленных способов. Отличается низкой надежностью.

В зависимости от сечения бруса обвязки, используют то или иное соединение. Соединение должно располагаться на уровне 2-3 высоты используемой балки. Для увеличения показателей надежности соединения применяют нагели.

Обвязка как пол каркасного дома

Обвязка фундамента каркасного дома может использоваться как элемент чернового пола. Это рациональное решение, позволяющее сэкономить средства. В данном случае брус будет выступать в роли балок несущего типа. Между балками находится теплоизоляционный материал. Сверху каркас покрывают половым «пирогом» (для первого этажа).

Толщина утеплителя подбирается исходя из климатических особенностей региона. В большинстве случаев строители используют утеплитель толщиной 15-20 см.

Применение двутавров или двух швеллеров

Сложно найти аргументы, оправдывающие применение двутавра или составного швеллера для организации ростверка по винтовым сваям. Фундамент получится дорогой, увеличивается нагрузка на сваи от веса профилей.

Пример варианта ростверка из двутавра по винтовым сваям.

Другое дело железобетонные сваи, изначально по несущей способности предназначенные для строительства дома из кирпича или блока. Технология здесь аналогична обвязке швеллером:

1. Голова сваи срубается до проектной отметки, но оставляется арматура.
2. Обвязка угловых стыков и сопряжений выполняется под 45 градусов. Дополнительно элементы усиливаются привязкой к арматуре сваи. Составной швеллер проваривается между собой по периметру ростверка.
3. Сварные швы зачищаются. Металлические элементы, сварные швы, арматура обязательно покрываются антикоррозийным средством или судовой краской.
4. В случае с винтовыми сваями: в полость сваи устанавливается арматура по расчёту, заливается бетоном, балка или составной швеллер крепится на сварке к телу и к выступающей арматуре.

Ростверк получается тяжёлый, дорогой, требующий много сварочных работ. В результате — фундамент с жёстким каркасом, способный нести значительные нагрузки от строящегося сооружения.

Видео: Обвязка винтовых свай. Виды обвязки. Назначение, необходимость.

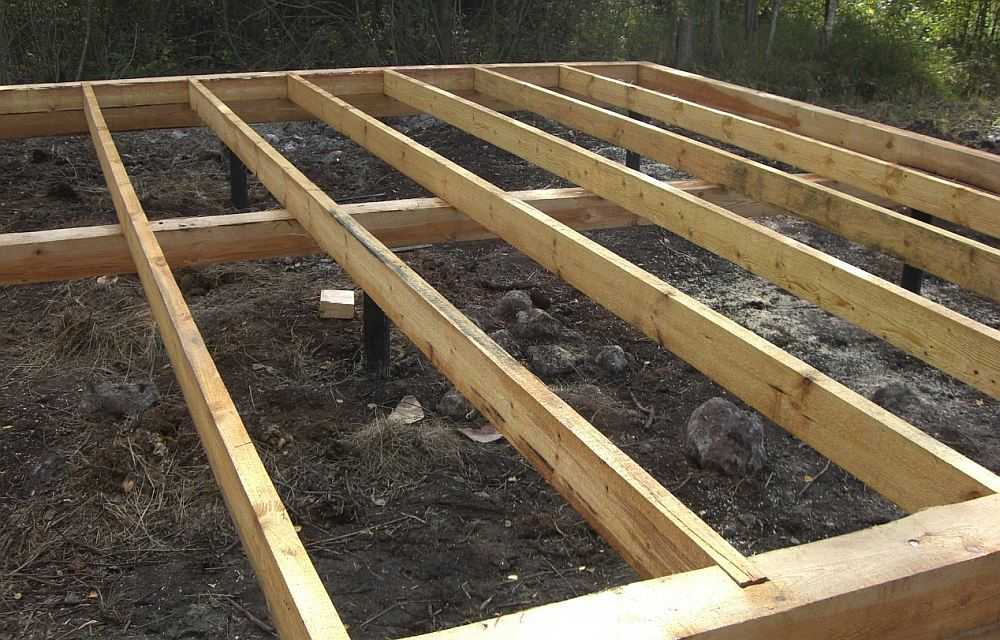

Установка лаг

Кроме опоры для стен, нижняя обвязка служит основанием для лаг чернового пола.

Лаги пола в каркасном доме — это обрезные доски (обычно 50 на 200 или 250 мм), установленные на ребро с определенным шагом.

Наличие нижней обвязки из древесины существенно упрощает монтаж лаг, делает его надежнее и прочнее. Существует несколько вариантов крепления концов лаг к нижней обвязке:

1. С опорой на брусок. На обвязку крепится брусок, расположенный в нижней части, на который опирается конец лаги. При этом способе необходимо дополнительное крепление лаги к обвязке, поскольку брусок — лишь опора, связки с брусом он не создает.

2. С использованием металлических пластин, уголков. В этом случае имеется надежное соединение торца лаги с брусом обвязки, но опоры снизу не имеется, лага «висит» на металлической детали.

3. Установка поверх обвязки с непосредственной опорой на нее. Такой способ позволяет надежно связать лагу с обвязкой, создать качественную опору и соединение. При этом монтаж стоек каркаса стены потребует наличия дополнительной связки поверх лаг. Наиболее удобен для строительства каркаса методом платформы: сборка каркаса в горизонтальном положении с последующим подъемом в вертикаль и непосредственной опорой на черновой пол.

На практике используют либо третий способ (платформа), либо совмещают два первых способа — используют опорный брусок и металлические соединительные элементы одновременно. Это максимально усиливает соединение лаг и обвязки, позволяет более точно выдержать плоскость чернового пола и упрощает процесс установки лаг.

Расстояние между лагами пола в каркасном доме или иначе шаг — зависит от ширины комнаты и от результатов расчета нагрузок на лаги. Чем больше расстояние между стенами (пролет лаг), тем меньше делается шаг лаг пола в каркасном доме.

Наибольший шаг делается при ширине комнаты 2 метра, он составляет 800 мм. При комнате в 2,5 метра шаг уменьшается до 600 мм, а при ширине от 3 метров и больше шаг принимается равным 400 мм. Данные указаны для лаг из обрезной доски 50 на 150 мм, при большем сечении досок размер шага увеличивается.

При выборе расстояния между лагами с точностью до миллиметра следует также учитывать размеры материалов — выбранного утеплителя и плит обшивки чёрного пола. Это делается для того, чтобы расход материалов был экономичным (оставалось минимум обрезков), с минимальным количеством действий по разрезанию материала.

Важно! При наличии больших пролетов требуется использование сдвоенных лаг, которые рассматриваются как одна с большим сечением

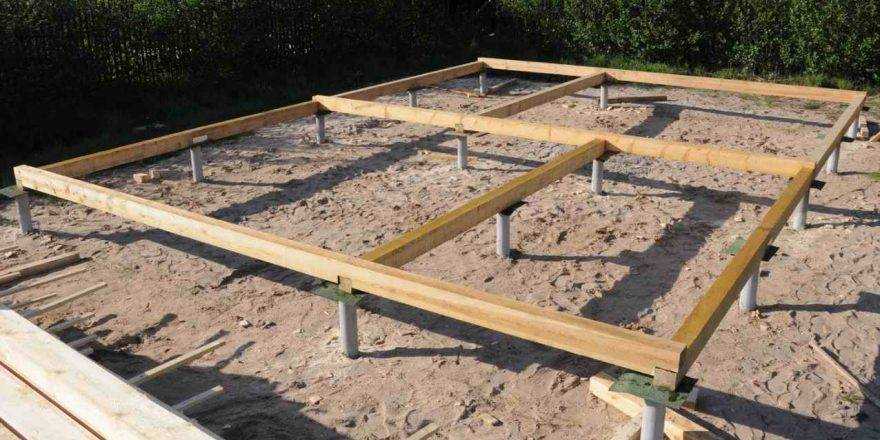

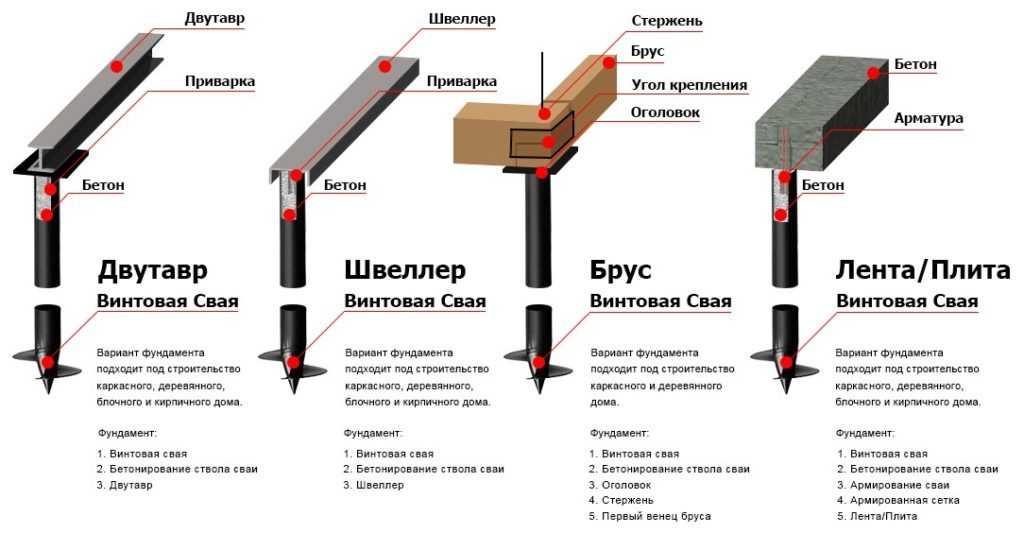

Варианты обвязки винтовых свай

Обвязку можно разделить на следующие виды:

Деревянный ростверк – делать обвязку фундамента рекомендуется из хвойных деревьев.

• — деревянным брусом – по стоимости выходит недорого, очень легко делается своими силами. Применяется такой материал в основном, если строится будет каркасный дом из дерева, либо строение из бруса.
• — деревянной доской – если ваше строение или каркасный дом будут небольшими, то ростверк можно сделать из деревянных досок, делая составную балку. Несколько досок скрепляется вместе и получается брус. Так, например, конструкция, сшитая в три доски, выходит по размеру как брус 150х200, а четыре соединенные доски – это брус 200х200.

Часто идет спор чем лучше делать обвязку из дерева – брусом или пакетом досок. Недостатки обвязки брусом своими руками в том, что он слишком тяжелый и если у вас мало помощников при строительстве, то переносить его будет сложно, плохая сопротивляемость изгибу. Доски тоже имеют недостаток – их нужно между собой соединить, это дополнительные траты денежных средств и времени.

Металлический ростверк – производится такая обвязка, если дом будет ставится на поверхности под уклоном, если будут присутствовать кирпичные, панельные или блочные стены, либо каркасный дом будет нескольких этажей.

• уголком – обвязка производится по внешней и внутренней площади фундамента и под стенами, которые будут несущими. Рассмотрим, как правильно уголком делать обвязку – уголки закрепляются полкой вверх таким образом, чтобы они друг от друга располагались на таком расстоянии, чтобы на всю поверхность можно было положить материал, из которого будет делаться стена;
• двутавром – выбирают этот материал потому что он прочный и немного весит. Профильная труба при таком способе получается, как распорка, что повышает срок эксплуатации фундамента.

Железобетонный ростверк – Делается более длительное время, чем все остальные.

Состоит из следующих этапов:

• — изготавливается опалубка из дерева с надежным дном для того, чтобы оно выдерживало вес заливаемого бетона;
• — в опалубку укладывается материал с хорошей гидроизоляцией, например, рубероид. Материал крепится к краям опалубки;
• — во внутрь свай укладываются перевязанные пруты из арматуры. После монтажа вертикальных арматур, полости свай заполняются раствором из бетона;
• — как только бетон схватится, к выступающим прутам крепится каркас ростверка.

Укладка и крепление обвязки каркасного дома

Технология монтажа обвязочного бруса включает несколько этапов. В первую очередь проверяется уровень всех столбов или свай. При необходимости, опоры наращивают или срезают. Нижняя обвязка должна размещаться на гидроизоляционном слое, поэтому поверх столбчатого фундамента укладывают двойной слой рубероида, гидроизола или другого рулонного материала. Для лучшей фиксации, полотна промазывают битумной мастикой.

В толщу опор подземной конструкции в местах их стыковки с обвязкой устанавливаются либо анкеры, либо деревянные пробки. Делается это до устройства гидроизоляции.

На следующем этапе приступают к подготовке материалов, предназначенных для нижней обвязки каркасного дома

Важно помнить о том, что древесина не должна быть влажной, на что следует обратить внимание при покупке бруса. Если он будет приобретаться заранее, то для хранения материала следует выбирать закрытое и проветриваемое помещение. Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию

Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию

Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию.

Существует два основных способа соединения смежных брусьев:

• в полдерева – в стыкуемых элементах зеркально вырезаются ровные выемки толщиной, равной половине толщины бруса;
• в полулапу – вырезы делаются под углом таким образом, чтобы при соединении деталей обвязки не образовывалось пустот.

Специалисты рекомендуют воспользоваться рубанком. Он поможет выполнить более точные срезы. Инструмент покупается в ближайшем супермаркете или берется напрокат.

После подготовки брусьев и устройства гидроизоляции начинается этап укладки обвязки в проектное положение. Первым делом, приступают к оформлению углов. Для этого гвоздями намечают их месторасположение. Делают это последовательно, стартуя от одного из внешних углов. После этого, используя натянутую между гвоздями бечевку и строительный угольник, проверяют правильность выдерживания углов. Большинство из них должны быть исключительно прямыми, но при сложной форме дома в плане они могут иметь размеры, отличные от 90 градусов. Данные параметры указываются в проектных чертежах.

После корректировки центров внешних и внутренних углов обвязки каркасного дома переходят к непосредственной укладке бруса. Работы также начинают выполнять с одного из углов, ориентируясь на установленную разметку, но жесткое крепление узлов выполняют не сразу

Это дает возможность подправлять положение сторон по мере необходимости, что очень важно

По окончании монтажа окончательно проверяется горизонтальность обвязки каркасного дома и правильность углов. После этого ее детали жестко крепят к фундаментным столбам и друг другу, а также производят дополнительную фиксацию брусьев между собой жесткими уголками или скобами из металла. Крепление балок к фундаменту выполняется несколькими способами:

• анкерами, вмонтированными в столбы. На этапе подгонки в брусьях высверливаются отверстия под болты;
• гвоздями (или шурупами), вбиваемыми (или ввинчиваемыми) в деревянные пробки, установленные в теле фундамента;
• клиньевыми болтами, предоставляющими возможность наиболее надежного крепления.

Напоследок стоит напомнить, что все стыки нижней обвязки каркасного дома должны иметь под собой опору. В случае необходимости выполнения наращивания балки между столбами, потребуется жесткое и надежное крепление узла. Кроме этого, следует учитывать недопустимость загрузки составного бруса в случае отсутствия опоры под стыком.

Нередко для усиления обвязки каркасного дома используется двойной ряд брусьев. В этом случае при выполнении срезов под лаги в одном из них, второй остается цельным, а значит – более прочным.

Вид фундамента и технология монтажа

Основной процесс монтажа нижней обвязки каркасного дома зависит от выбранного типа фундамента. Рассмотрим все тонкости подробнее для самых распространенных типов фундамента.

Свайно-винтовой и столбчатый

Свайный фундамент самый разнообразный вариант в плане формы. Он может быть с ростверком или без него, на столбах или винтовых сваях, может отличаться высота свай над землей, толщина и вес материалов и т. д. Несмотря на это, принцип монтажа этого элемента конструкции остается примерно одинаковый:

Для начала необходимо обеспечить гидроизоляцию для пиломатериалов, чтобы лишняя влага не могла спровоцировать их гниение. Для этого используют битум или рубероид; Далее материал для обвязки (брус или доски) раскладываем на места монтажа; Углы дома обвязываются брусом. Способ соединения брусков, как правило, вполдерева; Крепим дерево к ростверку (реже его монтируют непосредственно к самим сваям)

В качестве крепежных элементов используются анкера, либо резьбовые штапики (их наваривают непосредственно на основание); Важно! На каждом этапе важно проверять ровность укладки досок с помощью строительного уровня. Укрепляем угловые соединения с помощью гвоздей, болтов либо шурупов; Монтируем лаги чернового пола

Ленточный фундамент

Этот вид фундамента значительно упрощает процесс установки нижней обвязки. Монтировать брус на ровную, бетонную, горизонтальную поверхность намного проще, чем на сваи. Процесс монтажа заключается в следующем:

1. Прежде всего, на бетонную ленту укладывается гидроизоляция (рубероид либо керамзит).
2. Подготавливаем гнезда для угловых соединений.
3. С помощью болтов, анкеров или шпилек закрепляем обвязку (доски или брус).
4. Углы необходимо усилить. С помощью строительного уровня проверяем ровность уложенных досок. При необходимости горизонталь корректируется клиньями либо подкладками.
5. Далее монтируем половые лаги любым удобным способом.

Плитный фундамент

Для этого вида фундамента необходимо монтировать нижнюю обвязку, чтобы было на что ставить каркас стен. Она отсутствует, только если используется технология платформенного монтажа стен. Тогда работы проходят следующим методом:

Далее переходим к монтажу опорных брусков, к которым крепятся лаги пола. Они должны располагаться перпендикулярно опорным брускам.

• Монтируем черновой пол и создаем надежную площадку для установки стен.
• Делаем разметку и собираем стены.
• Когда выбрана технология постоечного метода монтажа стен, монтаж происходит так:
• Обязательная гидроизоляция.
• На основе раскладываем брус, в местах соединения углов делаем гнездо.
• Брус монтируем, соединяем все углы. Проверяем параллельность и горизонтальность всех элементов.
• Монтируем лаги.

Важно! Использовать строительный уровень необходимо на протяжении всего процесса. Это напрямую влияет на долговечность дома. Углы соединяются вполдерева

Для дополнительного скрепления необходимо использовать металлические пластины, бобышки, скобы или болты

Углы соединяются вполдерева. Для дополнительного скрепления необходимо использовать металлические пластины, бобышки, скобы или болты.

Важно! Для скрепления деревянных деталей необходимо использовать элементы с защитным битумным покрытием или, как минимум, окрашенные. Это необходимо, чтобы защитить дерево от ржавчины и разрушения. На ленточном и плитовом фундаменте нижняя обвязка каркасного дома монтируется в качестве крепежных элементов; рекомендуется использовать деревянные пробки, которые закреплены в бетоне

Внутреннее отверстие для пробки покрывают битумом, а сам материал должен быть максимально смолистым. Это обеспечит дополнительную защиту от влаги

На ленточном и плитовом фундаменте нижняя обвязка каркасного дома монтируется в качестве крепежных элементов; рекомендуется использовать деревянные пробки, которые закреплены в бетоне. Внутреннее отверстие для пробки покрывают битумом, а сам материал должен быть максимально смолистым. Это обеспечит дополнительную защиту от влаги.
