Грязевики для систем отопления: фильтр-грязевик, основные типы и их устройство

Виды фильтров

Выделяют несколько разновидностей фильтрующих устройств в зависимости от способа установки грязевика на системе отопления.

Виды:

1. Муфтовые агрегаты применяют в контурах малого и среднего сечения. Они имеют муфту с резьбой, которая облегчает их установку.
2. Фланцевые устройства подходят для трубопроводов большого и среднего диаметра. В процессе установки используют болтовую обтяжку, уплотнительное кольцо и ответные фланцы на трубопроводе. Преимущество фланцевого фильтра в простоте его очищения, ведь его снимают без демонтажа труб.
3. Глухие приспособления приваривают к трубопроводу. У них есть два патрубка с припусками для сварного шва.

При выборе фильтрующего устройства нужно заранее знать, как почистить грязевик в системе отопления.

По принципу обслуживания бывает три вида фильтров:

• Самопромывные со специальным краном. Для удаления шлаков потоком воды достаточно открыть вентиль.
• Промывные с заглушкой и пробкой. Для промывки устройства нужно снять два приспособления.
• Непромывные фильтры полностью демонтируют для очищения. Именно поэтому они не пользуются популярностью.

В зависимости от принципов очищения грязевики бывают тонкой и грубой фильтрации. Фильтры грубой очистки имеют сетку с размером ячеек не более 0,3 мм. Они удерживают только крупные плотные загрязнители. Приспособления тонкой очистки с ячейками в пределах 5-300 мкм предназначены для очищения воды в системе водоснабжения. Они не подходят для отопительных сетей из-за быстрого засорения.

Латунные

Сетчатые агрегаты с муфтой на резьбе устанавливают в автономных отопительных системах. Их размеры находятся в пределах 0,5-2 дюймов. Габариты ячеек составляют 500-800 мкм. Фильтры рассчитаны на давление в районе 16-20 бар и опрессовочное давление не выше 24 бар.

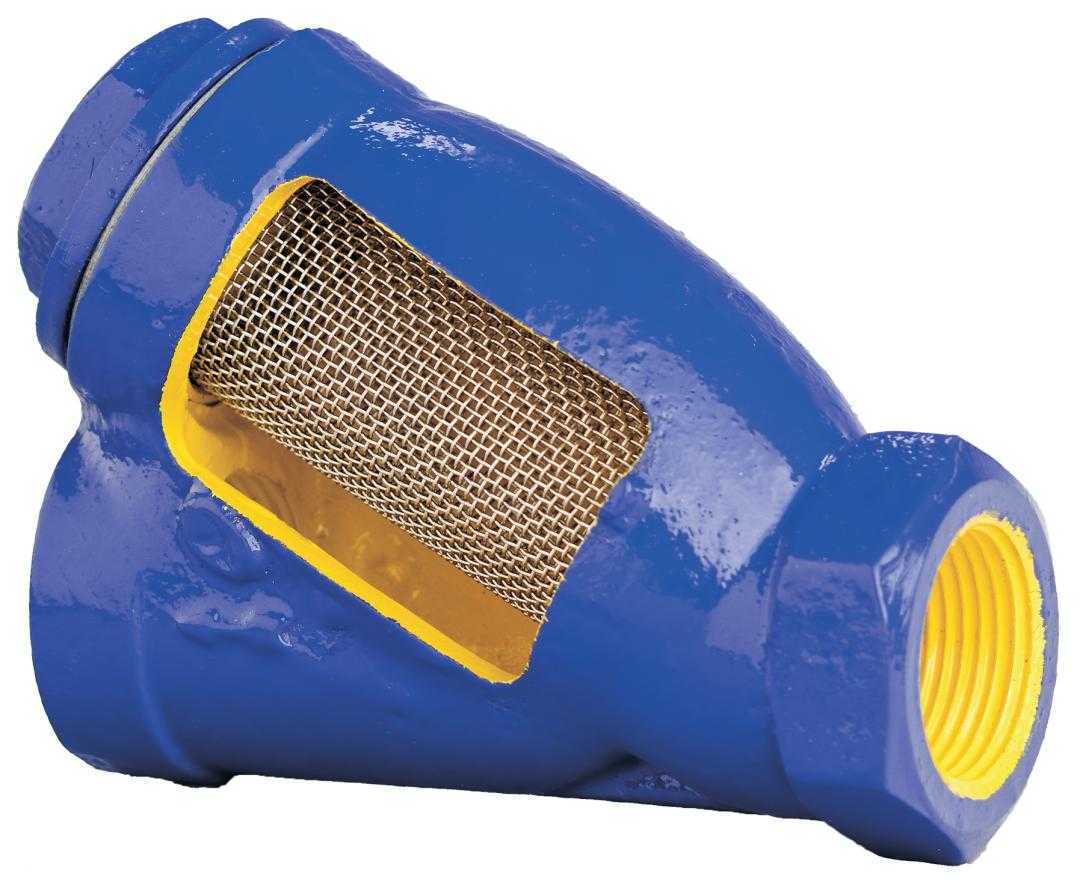

Чугунные

Конструктивно чугунные грязевики похожи на латунные модели. Отличие заключается в наличии магнитной стойки. Агрегат имеет чугунные пробки и корпус, а также сетку из нержавеющей стали. Фильтры из чугуна улавливают механические частицы и окалины.

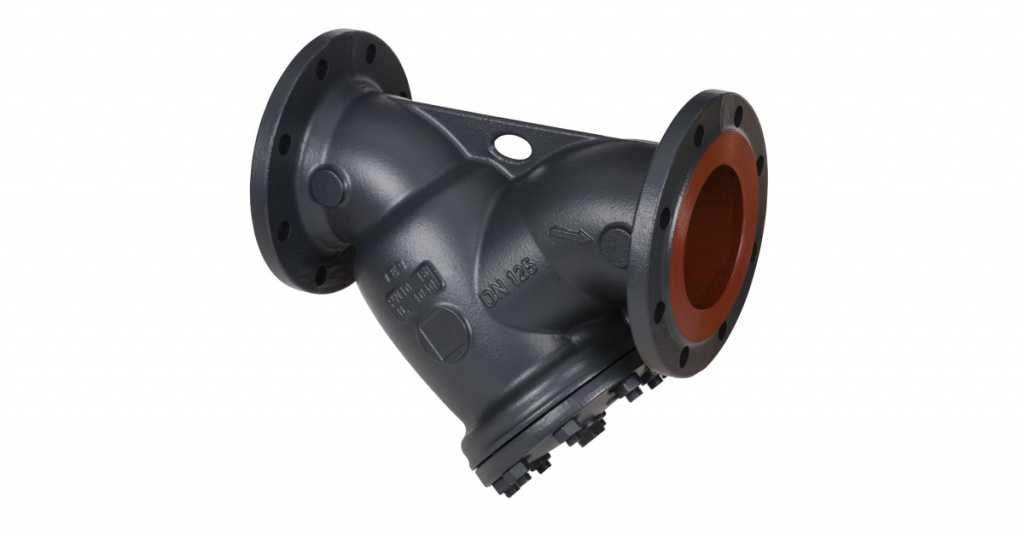

Фланцевые магнитные

В данном приборе стоит фланцевая заглушка, а не пробка. Магнитный фильтр для отопления имеет сетку для задержки механических частиц, а также магнит для очищения теплоносителя от окалин. Габариты устройства могут отличаться, поэтому при его выборе нужно учитывать параметры сети.

Абонентские грязевики

Данная модель не только улавливает загрязнители, но и служит отстойником. Абонентские грязевики устанавливают вертикально и горизонтально. Поскольку они довольно большие по объему, их очищают редко. Эти приспособления крепят в любой точке сети на магистрали разного сечения.

Самоочистные грязевики

Самоочистные устройства помещены в корпус из металла и имеют муфтовое соединение. В них установлен стакан из пластика или стали для сбора шлаков. Также есть кран для промывки. Благодаря наружной сетке из теплоносителя удаляются пузырьки воздуха. Сетка внутри предназначена для очистки от механических загрязнителей.

В верхней части есть блок для сбора отфильтрованных пузырьков. Он укомплектован автоматическим воздухоотводчиком. Для очистки фильтра открывают кран в нижней части и ждут, пока шлаки выйдут вместе с потоком воды.

Принцип работы и конструкция

Грязевики могут в определённой мере различаться конструкционно, но в работе используют три базовых принципа:

• инерционно-гравитационный;
• механический;
• магнитный.

Эти принципы могут использоваться как по отдельности, так и совместно.

1. Инерционно-гравитационный принцип. Типичный грязевик представляет собой вертикальный или горизонтальный металлический цилиндр с диаметром, значительно превышающим диаметр труб на том участке системы, в котором он устанавливается. Жидкость, попадая в такой цилиндр, мгновенно теряет скорость, благодаря чему влекомые ей тяжёлые частицы получают возможность опуститься на дно под действием гравитации. В некоторых грязевиках также используется инерция этих частиц: в цилиндре грязевика устанавливаются дополнительные перегородки, направляющие жидкость вдоль стенок цилиндра; центробежной силой частицы вытесняются к стенкам, после чего они сами опускаются на дно.

Схема вертикального грязевика гравитационного действия. Для упрощения процедуры очистки грязевика дно цилиндра делают съёмным, или предусматривают в нём отдельный кран для слива жидкой грязевой взвеси.

2. Механический принцип. Однако, гравитация с инерцией не способны отделить от жидкости более лёгкие, взвешенные частицы. Для этого существуют сетчатые фильтры, механически задерживающие все частицы с размерами, превышающие размер ячеек сетки.

Недостатком сетчатых фильтров является то, что при высоком уровне загрязнения фильтруемой жидкости они сами забиваются достаточно быстро. Поэтому логичным и целесообразным является использование сетчатого фильтра в качестве фильтра «второй очереди» – то есть, установка его таким образом, чтобы вначале отсеивались тяжёлые частицы, а затем – взвешенные.

Вертикальный и горизонтальный грязевики со «стаканом» сетчатого фильтра перед выходным патрубком. Для очистки сетчатого фильтра в грязевике обычно предусматривается либо возможность его извлечения для промывки, либо возможность промывки по месту – обратным напором жидкости. https://escortcity.co.nz .

3. Магнитный принцип. В случае, если в рабочей жидкости ожидаемо присутствуют частицы с магнитными свойствами – мелкая металлическая стружка, окалина и т.д. – в конструкцию грязевика можно добавить постоянный магнит, который будет собирать металлический мусор на своей поверхности. Естественно, должна быть предусмотрена возможность очистки этого магнита – к примеру, по принципу магнитной пробки масляного картера автомобильного двигателя. Собственно, картер двигателя можно условно счесть частным случаем грязевика.

Особенности

Грязевик – это прибор для фильтрации и очистки воды внутри систем отопления. Такой фильтр предупреждает образование отложений на внутренних стенках, он отсеивает посторонние предметы в трубопроводе. Такое устройство имеет ряд модификаций, каждая из которых имеет свои характерные отличия. Они подчиняются нормативам ГОСТ, их выбирают с учетом диаметра сечения труб. В целом назначением устройств является очищение теплоносителя перед его поступлением в саму систему.

Работают устройства по принципу дуршлага: вода через патрубок поступает внутрь грязевика, на дне которого оседают взвеси. Очищенная жидкость продолжает движение через выходной патрубок и поступает в отопительную систему. Меняя направление водотока в водопроводе, грязевик делит воду на чистую жидкость и грязь, которая оседает в специальной емкости фильтра.

Данное устройство функционально, с его помощью можно выполнить следующее:

• увеличить КПД отопительной системы;
• выровнять тепловую отдачу батарей;
• продлить срок службы каждого элемента системы отопления;
• снизить расходы на отопление жилища;
• уменьшить риск аварийной ситуации и образования течей;
• исключить необходимость ручной промывки системы.

Такие изделия защищают основные узлы системы от грязи и засора рабочих каналов. Они избавляют от зарастания грязью каналы труб, краны, воздушные клапаны, патрубки расширительных бачков. Это обеспечивает увеличение качественного прогрева теплоносителя в несколько раз. При штатной работе состояние воды будет приемлемым для циркуляции в системе без отложения извести и щелочных солей. Подача тепла внутри труб будет правильной, без перерасхода энергии.

Грязевик является инструментом улучшения работы системы, узлом для расширения трубопроводной системы с изменением направления водотока. Обычно около него устанавливают манометры, указывающие на степень гидравлического сопротивления. Их устанавливают с двух сторон фильтра. Отличительной чертой установки является тот факт, что отстойник должен иметь направление в сторону потока теплоносителя. Для удобства монтажа производители на корпусе делают стрелку, указывающую направление движения.

Со временем крупный мусор и грязь, накапливаемую в отстойнике, и его нужно будет убирать. Для обслуживания грязевика предварительно перекрывают систему, затем откручивают гайку, расположенную внизу на корпусе. После этого вынимают специальный стакан со взвесями. Емкость опустошают, затем ставят на место и прикручивают гайку. Расположение отстойника определяет частоту его очищения. Например, если покупатель купит изделие с вертикальным расположением стакана, очищать его придется чаще.

Принцип работы грязевика предельно прост. Этот процесс цикличный и повторяется многократно. Однако выбор изделия невозможен, если не иметь хотя бы поверхностное представление об особенностях его разновидностей. Ведь не каждый тип устройства подойдет в конкретном случае. И дело даже не в цене, а в разных очистительных возможностях отдельных модификаций.

Зачем нужны фильтры для системы отопления

В качестве теплоносителя используется либо чистая вода, ибо имеющая химические присадки. Жидкая среда становится причиной коррозии металлических компонентов тепловых трасс – разводок, арматуры, радиаторов. Частички ржавчины попадают в поток, циркулируя вместе с теплоносителем. В зонах узких проходов, изменения направления, неровностей неизбежно образуются пробки – скопления мелких загрязнителей.

В результате можно заметить неравномерный нагрев радиаторов, из-за неполноценного обмена среды приходится увеличивать мощность котла. Мигрирующая грязь негативно сказывается на работе центробежного насоса, приводит к выходу его из строя. Также опасны засоры, возникающие в теплообменнике котла.

Фильтрующие устройства представляют собой точки сбора, задерживающие грязь и мусор, позволяющие оперативно и без дополнительных материальных затрат вывести из теплоносителя все инородные компоненты. Преимущества применения рассматриваемых узлов:

• защита дорогостоящего котла и насоса от преждевременного износа;
• исключение необходимости в частой замене теплоносителя;
• избавление от процедуры промывки системы;
• обеспечение максимальной теплоотдачи радиаторов;
• уменьшение гидравлического сопротивления в регулировочной арматуре, фитингах, трубах, соединительных узлах.

Рекомендуем: Как выбрать тепловую завесу — подробная инструкция о том как подобрать оптимальный вариант

В результате рационализируется работа насоса и котла, снижается их энергопотребление.

Типы грязевиков по способу обслуживания

По способу обслуживания грязевики бывают следующих типов:

Самопромывные

В нижней части корпуса такого грязевика имеется специальный кран.  При открытии этого крана поток воды вымывает весь скопившейся шлам, грязь из грязевика. Одновременно с этим очищается и фильтрующая сетка.

Такие фильтры-грязевики позволяют эффективно устранять загрязнения из системы отопления.  Их не нужно демонтировать для промывки, поэтому они легки в обслуживании.

1. Промывные

Для очистки промывных фильтров их тоже не нужно демонтировать из системы. Достаточно произвести несложные действия. Сначала вывинтить пробку или снять фланцевую заглушку. Затем вынуть фильтрующий элемент и промыть его. При необходимости можно заменить новым. После собрать грязевым в обратном порядке и можно подавать давление в этот участок системы.

Непромывные

Чтобы очистить непромывной грязевик его необходимо полностью демонтировать из трубопровода. Из-за этого такие фильтры не пользуются популярностью и применяются довольно редко. Обычно их устанавливают в системах, транспортирующих слабозасоренную среду.

Принцип работы

Принцип работы грязевиков любого типа осуществляется по предельно простой схеме:

1. Теплоноситель поступает в патрубок, после чего направляется внутрь корпуса. На дно оседают частицы грязи.

Затем вода из внутренней полости грязевика поступает в фильтр, установленный в выходном патрубке.

После чего очищенный теплоноситель поступает в трубопроводы системы отопления.

Очищение от частиц грязи происходит посредством извлечения стакана из выходного патрубка. Нижняя часть корпуса грязевика должна периодически очищаться от скопившейся грязи. Фильтр-грязевик подключается к трубопроводам как при помощи резьбы, так и посредством фланцев.

Прекрасным изобретением считаются грязевики магнитного типа. Ржавчина притягивается к магниту, что никоим образом не сказывается на интенсивности потока воды в отопительной системе. Выловленные магнитом частицы скапливаются в специально предназначенных для этого местах.

В связи с тем что грязевики для систем отопления не меняют давление, их допускается использовать на линии всасывания насосного оборудования большой мощности. В данном случае магнит внешне представляет собой тонкий цилиндр диаметром примерно 40 мм.

Некоторые потребители сомневаются, что установка грязевика на трубопроводе системы отопления столь важна. Тем, кто считает, что система будет прекрасно функционировать без данного прибора, стоит сказать, что, конечно же, без него можно обойтись. Но при этом эксплуатационный срок системы значительно сократится по причине загрязнений и других факторов, связанных с этим. А также сократится эффективность отопительной системы.

Достоинства данного изделия неоспоримы, в особенности, когда эксплуатация системы отопления требует частой очистки котлов и трубопроводов. Также грязевики приходят на помощь в зимний период времени, когда отопительные приборы еще не достаточно теплые.

Итак, преимущества грязевика для систем отопления очевидны. Причем и стоимость его сравнительно невысока. Так что не стоит слишком задумываться о том, стоит ли устанавливать фильтр для системы отопления. Безусловно, приобрести данное изделие намного выгоднее, чем заниматься устранением какой-либо поломки или производить замену трубопроводов системы.

Также стоит учитывать тот момент, что, помимо финансовых затрат, перебои в работе отопительной системы способны принести немало переживаний.

С грязевиком система будет функционировать надежно, а главное — уменьшится вероятность возникновения аварийных ситуаций.

1. 2. 3. 4. 5.

Особую важность в монтаже теплоснабжения в доме играет такой элемент, как фильтр для системы отопления. Сфера применения этого оборудования – те нагревательные системы, где основным носителем тепла служит горячая вода

Благодаря такому прибору весь отопительный контур будет функционировать надежно и безопасно, поскольку многочисленные вредные вещества наподобие частиц мусора и различных примесей в теплоносителе способны нанести существенный вред всей системе.

Так, грязевой фильтр для отопления задерживает все эти вещества, предотвращая их попадание в наиболее важные элементы отопительного контура – нагревательный котел и циркуляционный насос. Их повреждение может стать причиной выхода из строя всей системы, а ремонт, как правило, является довольно дорогостоящим

Поэтому очень важно, грязевик для системы отопления был смонтирован грамотно, а для этого, прежде всего, следует изучить все его технические и эксплуатационные характеристики, о которых далее и пойдет речь

Грязевики для систем отопления. Фильтр-грязевик для отопления – выбор, установка и обслуживание

Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?

Откуда грязь в отоплении, почему нет движения жидкости

Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.

Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.

Какие фильтры применяются в системах отопления для дома

В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.

Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.

Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.

Варианты конструкций грубой очистки системы отопления

Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.

Из полипропилена – вваривается, и на этом точка…

С дополнительным магнитным улавливателем в отстойнике.

С промывочным краном.

На фланцах, при диаметре труб более 2 дюймов.

Корпус из чугуна, может быть и прозрачным…

Как обслуживается грязевой фильтр

Если система перестала работать нормально, нужно осмотреть грязевой фильтр —  окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.

Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….

Главное правило установки грязевика

Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.

Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.

Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.

Как устанавливается очистной фильтр в систему отопления, схема

Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.

С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.

Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.

Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.

Разновидности

Чтобы снизить риск поломки котла, усилить точность измерительных приборов и обеспечить долгий срок службы техники, важно разобраться в основных видах устройств и предпочесть подходящий

Полифосфатные

Полифосфатные установки считаются бюджетным вариантом предварительной очистки и умягчения воды, поступающей в котёл.

Принцип работы такого прибора состоит в пропускании жидкости через колбу, наполненную специальными кристаллами. Они обеспечивают формирование на внутренних стенках котла защитной плёнки, а также замедляют образование накипи.

Фото 1. Полифосфатный фильтр для газового котла, наполненный специальными кристаллами. Они замедляют образование накипи.

Устройства имеют простую конструкцию:

• слив;
• колба;
• наполнитель;
• крышка.

Жидкость через крышку поступает в колбу с наполнителем, где пропускается через полифосфатные кристаллы. Далее, она через слив идёт в бак газового котла.

Любой прибор такого плана требует периодической замены наполнителя – кристаллов натриевой соли. Собственно говоря, только в этом и состоит сложность их обслуживания. Срок эксплуатации такой очистительной установки в среднем составляет до полутора лет.

Электромагнитные или магнитные для умягчения жесткой воды

Электромагнитные приспособления стоят дорого, но цена полностью себя оправдывает: установка служит долгое время и позволяет получать на выходе идеально чистую воду.

Принцип работы состоит в том, что, когда жидкость проходит через колбу, соли в ней распадаются. Таким образом, на стенках котла накипь не осядет. Вместо этого, мельчайшими частицами соли будет забиваться сам фильтр, который периодически промывают.

Фото 2. Три магнитных фильтра для котла отопительной системы, накипь в них распадается на мельчайшие частицы.

Ещё одной характеристикой будет то, что под воздействием электромагнитного излучения не только то, что накипь распадается на мелкие частицы, но ещё и образуется тончайшая плёнка, которая покрывает теплообменник котла. Благодаря этому он остаётся защищённым и долгое время не подвергается коррозии.

Не следует забывать и о том, что электромагнитные и магнитные приборы — это разные установки. В основе и того, и другого лежит магнит.

Внимание! Электромагнитные устройства мощнее, так как предполагают подключение к электрической сети. Идеально подходят для газовых котлов, так как прекрасно смягчают воду любой температуры. Магнитные установки менее сильные и для газовых котлов использовать их не рекомендуется, если жёсткость воды слишком высока

Магнитные установки менее сильные и для газовых котлов использовать их не рекомендуется, если жёсткость воды слишком высока.

Магнитные приборы состоят из металлического корпуса, внутри которого расположено большое количество сильных магнитов. Электромагнитные устройства дополнительно снабжены электрическим приводом, работа которого позволяет многократно усиливать действие магнитов.

Картриджевые для очистки

Картриджевые приборы имеют низкую пропускную способность. Существуют следующие типы устройств:

• Механические — задерживают мелкий мусор. Такие устройства нужно часто чистить, а воду они не смягчают.
• Угольные — очищают воду за счёт активированного угля, выступающего в качестве наполнителя. Если вовремя его не менять, вода в результате прохождения через фильтр будет ещё больше загрязняться.

Фото 3. Четыре картриджевых фильтра с низкой пропускной способностью нужны, чтобы очищать воду.

• Ионообменные картриджевые устройства считаются лучшими, так как меняют жёсткость воды, вступая в химическую реакцию с ионами кальция и магния.
• Осмотические — пропускают через себя молекулы воды с газом. Это позволяет очистить жидкость от примесей металлов и вредных микроорганизмов, но смягчить воду посредством установки такого фильтра не получится.
• Мембранные — очищают воду от мусора и примесей, но не смягчают.

Важно! Картриджевые фильтры для газовых котлов не подходят (за исключением ионообменных устройств). Они больше ориентированы на очистку воды, которую предполагается пить
