Как подключить выключатель к лампе. пошаговая инструкция

Ошибки, допускаемые даже профессионалами

К сожалению, даже будучи профессионалом с имением в руках точно просчитанного проекта, вы нередко допускаете ошибки. Поэтому рассмотрим их, как помощь для электромонтажных работ. Предупрежден, значит, вооружен.

1. Электрики часто делают неправильный выбор кабельной конструкции. Вместо медных приобретают алюминиевые с недостаточным количеством жил для конкретного варианта работ.
2. Отсутствие достоверного расчета параметров проводников. Нередко такая ошибка приводит к скорейшему выходу из строя проводки.
3. Неправильное соединение проводов. Чаще всего это случается из-за невнимательного изучения инструкции.
4. Подключение выключателя на нейтраль. Как известно контакт любого выключателя должен соединяться с фазным проводником светильника.
5. Ошибочный выбор защитных устройств: автоматических выключателей и УЗО.
6. Разводка проводки диагональным способом. установлено, что допустимо только использование горизонтальной или вертикальной прокладки кабелей.

7. Неправильно выбран способ соединения проводников, состоящих из множества жил.

Считыватель бесконтактных ключей

Этот вариант гораздо более удобный и надёжный.

Наверное, у каждого на ключах есть ключ-капля от калитки или домофона:

На стене нам понадобится разместить считыватель ключей со встроенным контроллером, например, Matrix IIK

Снаружи он выглядит как белый прямоугольник с маленьким светодиодом. К нему нужно подвести питание 12В, на плате находится реле. Есть два режима работы: подача короткого импульса по прикладыванию запрограммированного ключа или включение-выключение реле по прикладыванию ключа. Можно запрограммировать все свои ключи. Поддерживаются любые ключи формата EmMarine (ключи-капли), а также бесконтактные карты этого формата. Есть модели с поддержкой более защищённых от копирования, но менее распространённых карт Mifire.

Работает и с контакторами, и с импульсными реле. Самое интересно, что этот считыватель можно спрятать, полностью заклеив обоями, например. Дальность считывания — порядка 1-2 сантиметров. Главное, не закрывать его металлическими элементами.

То есть, во-первых, он может быть незаметным, во-вторых, не нужно носить отдельный ключ или карту, в-третьих, его не активировать случайно.

Этот считыватель предназначен для систем контроля доступа, у него есть разъём для подключения «кнопки выхода», по нажатию которой контроллер также изменит состояние реле или даст импульс. Можно вывести куда-то эту кнопку и использовать как резервный вариант на случай потери ключа.

Схема подключения

Схема подключения двухклавишного выключателя на две лампочки предусматривает, что в помещении уже смонтированы:

• Распределительная коробка. Она должна располагаться под потолком (ниже его на 10-30 см). Можно установить новую коробку либо задействовать уже имеющуюся, главное, чтобы вам удобно было в ней работать.
• Выключатель 2-х клавишный. Каких-то особенных требований по его расположению нет, сейчас, как правило, устанавливают аппарат на уровне опущенной руки взрослого человека.
• В двух комнатах (например, ванной и туалете) установлены светильники. Основная работа будет производиться с патронами.

Итак, оборудование установлено, осталось только всё электрически увязать между собой, подать напряжение на двойной выключатель, а с него уже на лампы.

Прежде всего, не забудьте отключить вводной автомат на квартиру, чтобы исключить возможность попадания под напряжение!

К распределительной коробке подходит двухжильный провод, который подаёт из питающей сети «фазу» и «ноль».

К двойному выключателю проложено три провода. Один из распределительной коробки, по которому будет поступать «фаза» на входящий неподвижный контакт, ещё два фазных провода, соединяющих неподвижные отходящие контакты с патронами светильников.

В патроне светильника есть два контакта, к одному подключается «фаза», ко второму крепится нулевая жила, которая в распределительной коробке соединяется с «нулём» питающей сети.

В распределительной коробке провода соединяются путём скрутки либо при помощи специальных зажимов. Если будете пользоваться первым способом, то обязательно место скрутки хорошо заизолируйте и наденьте сверху ПВХ трубки

Очень важно, чтобы все контактные соединения были максимально надёжными. Плохой контакт приводит к нагреву и выходу из строя оборудования. Самое главное! Подсоединённый провод к входящему контакту выключателя должен быть только «фазой» и никак иначе

Если вы подсоедините «ноль» это будет не то, что неправильно, а опасно. При замене лампочек вы можете попасть под напряжение. Проследите за этим очень внимательно!

Самое главное! Подсоединённый провод к входящему контакту выключателя должен быть только «фазой» и никак иначе. Если вы подсоедините «ноль» это будет не то, что неправильно, а опасно. При замене лампочек вы можете попасть под напряжение. Проследите за этим очень внимательно!

Собранная схема двойного выключателя опробуется путём включения вводного автомата на квартиру, потом поочерёдным нажатием клавиш выключателя и проверки рабочего состояния лампочек (они должны загореться).

Для более полного понимания подключения выключателя рекомендуем посмотреть вот это видео:

Теперь вы знаете, как подключить двойной выключатель, знакомы с его характеристиками, параметрами, разновидностями и условиями выбора. Осталось только обеспечить аппарату правильную эксплуатацию. Не бейте по клавишам, что есть силы, и выключатель прослужит вам много лет.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.

Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.

Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.

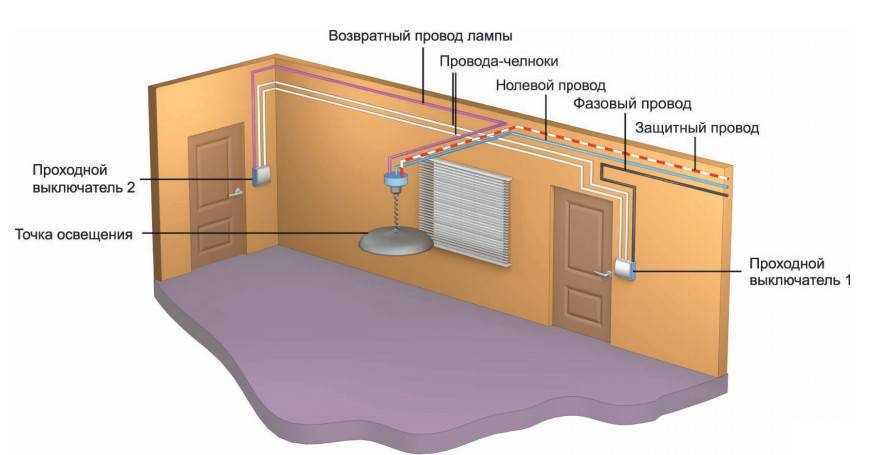

Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Схема подключения проходного выключателя

Выключить весь свет одной кнопкой

У многих функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Самый простой сценарий — это выключить весь свет сразу при уходе из дома. Для того, чтобы сделать себе такую возможность, система Умный Дом совершенно не нужна, всё можно сделать гораздо проще.

Для этого нужно в электрощиток поставить контактор, который по внешнему сигналу будет отключать свет квартиры или дома. При желании можно поставить контактор ещё и на отключаемые розетки (вот отдельная статья на эту тему).

Контактор, он же пускатель — элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать мощную нагрузку. Вот, например, контактор ABB EN20-20N-06.

Стоит порядка 2.5 тысяч рублей, управляет током до 20 ампер, чего, как правило, достаточно для света небольшой квартиры. Удобный плюс — наличие на нём переключателя для того, чтобы вручную его включить или выключить.

Вот вариант ABB EN25-40N-06 для трёхфазной сети, такой же контактор с четырьмя полюсами коммутации:

Максимальная мощность коммутации каждой из 4-х групп контактов 25 ампер. Такого контактора вполне достаточно в большинстве случаев, чтобы полностью отрубить весь свет квартиры или загородного дома с трёхфазным питанием.

На верхние контакты подаётся ввод питания, с нижних оно идёт на освещение

Можно наоборот, не важно. На контакты А1 и А2 надо подать управляющее напряжение

У контакторов ABB есть модели с управляющим напряжением 24, 48, 110, 230 и 400 вольт постоянного или переменного тока.

У всех других производителей вы тоже без труда найдёте аналогичные контакторы. Лучше искать с переключателем на корпусе: дороже, но удобнее.

При работе с промышленным контроллером, который обычно напряжение на выходах 24 вольта, лучше использовать контактор с управляющим напряжением 24 вольта. Если контроллера и какой-либо автоматики нет, то удобнее использовать питание 230В.

Кстати, большинство контакторов нормально-открыты, то есть, при отсутствии управляющего напряжения цепь разомкнута. Есть контакторы с нормально-замкнутыми контактами, на них надо подать напряжение, чтобы они разомкнулись, но они попадаются реже.

Ещё один вариант — импульсные реле, на которые надо подавать не управляющее напряжение, а короткий импульс (ABB E290). Можно использовать моностабильные клавишивы ключателя. Один раз нажали — включилось, ещё раз нажали — выключилось. Это даст нам возможность управления импульсными реле с нескольких мест.

Более интересный вопрос в том, как управлять функцией «выключить всё».

READ Как подключить радар без разрешения абонента

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Совет! Старайтесь покупать выключатели и материалы для его подсоединения в магазинах электротоваров. Там не только огромный выбор, но и продавцы-консультанты, которые смогут пояснить все параметры, характеристики и технические возможности выбранной модели.

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

Простая схема подключения выключателя: основные правила

Если пренебречь правилами монтажа, то выключатель долго не прослужит и может привести к замыканию системы. Или же в системе будет сохраняться постоянное напряжение. Из-за этого даже замена лампочки будет чревата небольшими ударами тока. Чтобы правильно выполнить подключение необходимо вспомнить информацию о фазе и нуле.

Основные правила подключения выключателя:

1. Ноль необходимо выводить на прибор освещения.
2. Фаза подключается к выключателю. На фазе должна замыкаться цепь, чтобы лампочка в последующем могла зажигаться и тухнуть. Если выключатель выйдет на ноль, то светильник будет работать исправно, но для замены лампочки потребуется обесточить всю систему.
3. На пути от лампы к выключателю также находится фаза. В точке разрыва фазного канала будет происходить включение и отключение цепи.

Так получается, что к лампе подключают и нулевой и фазный провод, а к выключателю выводят только фазу. Все эти манипуляции проводят в распределительной коробке. Обычно это происходит при установке выключателя или его замене.

Выполнять соединения в стене или каналах не рекомендуется из-за сложностей с дальнейшим выявлением и устранением поломок сети. При невозможности установки коробки, фазу и ноль можно протянуть от щитка. Данные принципы подключения действенны на любую разновидность выключателя. Особенности подключения выключателей с несколькими клавишами заключается в том, что к каждой клавише подводится фаза от определенного светильника, работу которого она должна контролировать.

Разновидности

Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.

1. Наружной установки. Подключение такого выключателя света с одной клавишей выполняют в случае, когда электрическая проводка выполняется по стенам (в гибких гофрированных, пластиковых либо металлических трубах; в специальных коробах; пластиковых кабельных каналах либо в открытом исполнении). Такой вид проводки чаще всего используют там, где невозможно скрыть её в стене. Например, для подключения лампочки в дачном деревянном домике, в сараях, гаражах и других хозяйственных постройках. Открытая проводка и выключатель наружного исполнения выглядят менее эстетично, но их главным достоинством является предельная простота монтажа и установки.
2. Внутренней установки. Такие аппараты ставят, когда схема подключения одноклавишного выключателя подразумевает использование скрытой проводки (под штукатуркой либо внутри каркасных стен). В этом случае для того, чтобы установить выключатель света, в стене предварительно монтируют подрозетник (они бывают специальными для гипсокартонных и бетонных стен). Все эти работы чреваты большим количеством грязи и пыли, поэтому монтаж скрытой проводки и установку внутренних выключателей, как правило, совмещают с общим ремонтом помещения.

Возьмите на заметку! При необходимости выключатель наружной установки можно использовать в качестве временного варианта, чтобы не затеваться с масштабным ремонтом электропроводки и избежать лишних финансовых затрат.

Если устанавливать светильник вам необходимо в помещении, где высокая степень влажности и не исключена вероятность попадания воды, то нет лучшего варианта, как подключить лампочку освещения через влагозащищённый выключатель. Чаще всего такой вариант применяется для бассейнов, бань, саун, автомоек. Герметичный корпус аппарата в сочетании с качественными уплотнениями защитит также и от пыли. Поэтому через влагозащищённые выключатели могут смело подключаться приборы освещения в мастерских и на строительных площадках с высоким содержанием пыли и грязи.

Что ещё хотелось бы отметить, так это внешнее разнообразие выключателей на современном рынке электротоваров. Можно подобрать классический или какой-то интересный необычный дизайн, абсолютно любой цвет. Поэтому перед тем, как подключить в комнате выключатель, хорошенько обдумайте будущий внешний вид помещения, чтобы даже такая мелочь, как коммутационный аппарат, гармонировала с общим интерьером.

Схема подключения контактора

Переходим к подключению проводов. У каждого контактора имеется катушка управления с выходами А1 и А2.

На них нам и нужно завести напряжение 220В. Причем питающая фаза, провоцирующая замыкание силовых контактов, как раз и подается через тот самый мастер-выключатель.

Итоговая схемка:

Ошибка №7
Перед контактором и мастер кнопкой не забудьте установить отдельный автомат для защиты катушки!

Витки катушки при длительной работе могут перегреться и замкнуть между собой. Без соответствующей защиты все это неминуемо приведет к пожару.

Ошибка №8
Автомат выбирайте минимального значения Iном=2-3А, а не 10А!

Схема подключения здесь следующая: фазу с УЗО заводите на автомат защиты катушки, а выход с него пускаете на одноклавишный выключатель. Далее провод подключается на конец катушки А2.

На начало А1 цепляете нулевую жилу. Через силовые клеммы 1-2, 5-6 будут подключаться провода на все остальные автоматы в щитке.

Для того, чтобы на выключателях и контакторе было удобнее зажимать двойной провод под одну клемму, используйте специальные наконечники НШВИ-2.

Приоритетная группа (холодильник + сигнализация) подключается напрямую после УЗО.

Однолинейная схема подключения мастер-выключателя через контактор будет выглядеть следующим образом:

Разделение на группы потребителей, отключаемую-неотключаемую нагрузку вы делаете самостоятельно в зависимости от ваших потребностей.

Ошибка №9
Собрать такую схему только на одном выключателе без контактора не получится.

Все одноклавишники рассчитаны на максимальный ток не более 10-16А.

Общие положения

Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.

Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.

Но в любом случае создаваемая ветка включает в себя:

• Выключатель (одно-, двух-, трехклавишный);
• Лампы с патронами;
• Распределительная коробка;
• Провода (двух- и трехжильные).

Немного об особенностях работы прерывателя.

У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).

При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.

Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.

Техника безопасности.

Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.

Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.

Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.

Читайте по теме — стоит ли использовать алюминиевую проводку.

Что такое мастер-выключатель

Модульный контактор

Контактор представляет собой модульный элемент, установленный на DIN-рейку и обеспечивающий удобное переключение нагрузки в домашней системе электроснабжения. От выбранного контактора зависят и его эксплуатационные характеристики. К примеру, если устанавливается мастер-выключатель с четырьмя группами контактов, предельно допустимая мощность коммутации каждой из них будет находиться в районе 24 ампер. В преимущественном большинстве случаев достаточно такого выключателя, чтобы без каких-либо проблем отключить электроэнергию в своей квартире или загородном доме.

Если в помещении используется однофазное питание с мощностью до 20 ампер, вполне достаточно будет установить двухполюсный контактор.

Простейший вариант управления контактором – использовать главное отключающее устройство, которое будет размещено внутри помещения. Выглядит такой прибор как обыкновенный выключатель, который работает в двух положениях – «вкл» и «выкл». При выключении свет сразу пропадает во всем помещении, независимо от положения остальных выключателей, в то время как при обратном включении системы свет появится только там, где он был включен.

Схема подключения выключателя с одной клавишей: расшифровка и поэтапная инструкция

Каждый выключатель в зависимости от своей разновидности, имеет отдельные особенности, касающиеся подключения к основной энергосистеме и непосредственно светильнику. На данном этапе рассмотрим одинарный вариант и характеристики его рабочего механизма.

Схема соединения выключателя с освещением

Одиночные светильники — это, пожалуй, самое простое устройство в монтаже, к нему подсоединяется одинарный выключатель.

Прежде чем соединить выключатель с общей энергосистемой, необходимо прокинуть проводники, которые будут подходить на выключатель от автомата. Для таких целей чаще пользуются однополюсными устройствами, от автомата токоведущие жилы приходят в распределительную коробку. Фаза подключается к контакту выключателя, от выключателя эта же жила подходит к патрону предполагаемого светильника. Нейтральный проводник подключаем ко второму контакту на патроне. Все соединения качественно должны быть заизолированы.

Схема подключения одноклавишного выключателя

Подсоединение регулятора освещения: инструкция

Использование схемы остается вашим первым помощником к следующей инструкции:

• первым делом, мы совершаем нужные манипуляции чтобы обесточить энергосистему. Обязательно позаботьтесь о том, чтобы никто случайно не подключил напряжение;
• подготавливаем все нужные инструменты;
• от электрощита подводим к распределителю три проводника (фаза, ноль, заземление);
• из разветвительного короба выводим нейтраль к светильнику и закрепляем его к одному из контактов на патроне;
• заземляющую жилу коммутируем с заземлением, которое идет к корпусу светильника от распределителя;
• фазный провод соединяем с фазой выключателя, которая поступает в распределительную коробку.

• Фазу подключаем к одному контакту выключателя, а второй контакт соединяется с синим проводом, который приходит в распределитель, последовательно он соединяется с фазой, которая идет к центральному контакту на светильнике;
• подключаем питание и нажимаем выключатель. За счет этого происходит подключение фазного провода, проходящего через распределительный короб к светильнику;
• обратное нажатие прибора приводит к размыканию цепи и отключению фазы.

Аналогично подключаются выключатель и лампочка в случае отсутствия заземляющего проводника.

Мастер-выключатель или рубильник

Использование рубильника – это самый простой и распространенный вариант, который встречается повсеместно. Достоинства этого решения:

В целом, рубильник представляет собой долговечное и надежное решение, которое не стесняет оборудование электрощита в отличие от установки мастера-выключателя на всю жилплощадь. При этом рубильник не так удобен в эксплуатации, ведь мастер-выключатель в квартире проще использовать в сравнении с рубильником, который устанавливается на сам щиток. Помимо этого, потребуется дополнительная установка освещения на неотключаемые линии по всему маршруту до электрощита.

Так как рубильник должен стоять внутри самого электрощитка, чтобы обеспечить простое отключение всех приборов, для регулирования подачи электроэнергии придется подходить к нему и выполнять все операции вручную. Помимо этого, нужно убедиться в том, что маршрут от помещения, внутри которого установлено устройство, является освещаемым, так как в противном случае придется добиться до рубильника в темноте, что создает дискомфорт.

Мастер-выключатель – это универсальный вариант, обеспечивающий все необходимое. Не обязательно пользоваться кнопкой, которая находится в квартире и сразу выключает свет в доме. Вместо нее встречаются варианты целостной системы контроля доступа, дистанционное отключение, карточный доступ и другие. Такое решение удобно, не требует дополнительной установки неотключаемого освещения к щитку, а также нет трудностей в оборудовании автомата, который будет срабатывать в нужное время.

В то же время, так как оборудование нормальной работы контактора предусматривает необходимость вовлечения целого ряда комплектующих, в итоге система становится ненадежной, ведь при выходе из строя любого компонента вся она перестает работать. Помимо этого, большое количество элементов приводит к увеличению стоимости и громоздкости такого решения, из-за чего оно занимает много места в щитке, но эта проблема частично решается установкой реле выбора фаз.

Как подключить бра, способы подключения, пошаговая инструкция

2017-01-25

Настенные светильники бра уже несколько десятилетий остаются одним из самых востребованных видов светотехники. Их основным достоинством является рассеянное и мягкое освещение, позволяющее комфортно читать, а также создавать акценты и уют в интерьере каждой комнаты. Современные бра отличаются по типу конструкции и, соответственно, по способу подключения:

• светильники со шнуровым выключателем;
• бра, питание которых обеспечивается от розетки при помощи вилки;
• световые устройства, включаемые при помощи клавиши на стене.

Самостоятельное подключение любого типа бра не вызовет особых затруднений, если знать, как это сделать правильно и учесть ряд нюансов. В данной статье вы найдете подробное описание процесса всех способов подключения бра своими руками со схемами и поясняющим видео.

Веревочные и цепочные модели — как подключить бра с выключателем-шнурком?

Перед подключением прибора освещения, выберите высоту его установки и сделайте скрытую проводку. Чтобы правильно осуществить монтаж изделия, вам нужно будет лишь соединить два либо три провода и закрепить светильник на стену.

Для подключения бра с цепочкой вам потребуются такие инструменты:

• изолента;
• саморезы;
• отвертка;
• остро заточенный нож.

Важно! Перед началом работ не забудьте обесточить помещение

Существует две разновидности подключения — с тремя и двумя проводами:

• в первом случае это будут провода ноль (N – нейтральный), фаза (L) и земля (PE – заземляющий). Подключение проводите к соответствующим им вводными проводами. Для это зажмите их клеммными колодками и зафиксируйте при помощи прижимных болтов;
• в случае с двумя проводами, вы увидите белый либо коричневый провод, являющийся фазой. Их крепят к клемме L. Синие провода представляют собой рабочий ноль, провода этого цвета подключайте к клемме N. Если ваше бра имеет две и более лампочек, то число контактов возрастет. Так, от двух ламп будет выводиться не 2, а 4 провода, как на нижеприведенном фото.

По завершении работ закройте корпус светильника и закрепите световое устройство на стене при помощи саморезов

Клавишные модели — как подключить светильник бра с выключателем?

Альтернативой прибором освещения с выключателем веревочного типа являются бра, включение/выключение которых происходит при помощи клавиши на стене. Зачастую конструкция таких изделий вместо цепочки предполагает только наличие контактов, которые вам нужно самостоятельно соединить.

Как видно на схеме, подключить такой настенный светильник-бра практически так же просто, как и модели предыдущего типа. Главное, помните о следующих моментах:

вводная фаза должна идти на выключатель;
фаза от выключателя должна заходить обратно на осветительный прибор;
ноль и землю соединяйте в данной ситуации напрямую.

Важно! Будьте внимательны, в большинстве изделий из Китая и некоторых других моделях бра все провода могут быть покрыты изолирующим материалом одного цвета. Чтобы не запутаться и обеспечить для себя безопасность во время ремонтных работ или обслуживания светотехники, пометьте все контакты при помощи разноцветной изоленты либо кембриков

Шнур и вилка — как подключить бра к розетке?

Еще одна разновидность бра — это светильники без выключателей, которые подключаются к сети электропитания напрямую, при помощи вилки. Просто подключите контакты бра к соответствующим проводам электрического шнура (как это показано на приведенных выше схемах, фаза к фазе, ноль к нулю) с вилкой. Теперь вставьте вилку в розетку, и наслаждайтесь комфортным рассеянным освещением.

Неоспоримым достоинством такого способа является то, что вам не придется штробить и сверлить стены или дополнительно устанавливать выключатель. Если вы считаете неудобным частое подключение вилки к розетке, ориентируясь на схему для клавишных моделей, добавьте в цепь шнур, который позволит разрывать цепь.

Надеемся, что ознакомившись со схемами подключения бра к сети и обучающим видео, вы убедились, что сделать это своими руками действительно просто. Современные изготовители таких светильников предлагают множество очаровательных и стильных моделей различного типа в разнообразном стилевом оформлении. Поэтому профессионалы советуют использовать их для создания светового дизайна самых разных помещений: спальной комнаты, кухни, ванной, гостиной, холла и пр.
