Как подключить выключатель от розетки, как сделать розетку от выключателя

Особенности монтажа

Выполняя в помещении ремонтные работы по установке дополнительного освещения в целях экономии трудовой нагрузки (не надо выполнять штробирование стен), необходимо знать, что для прокладки проводов есть схемы включения осветительного устройства, которые дают ответ на вопрос, как подключить выключатель от розетки, но и в этом случае все работы имеют свои тонкости.

Все провода в помещении необходимо проводить только по схеме и прямыми линиями по вертикали или по горизонтали.
Схема подключения выключателя от розетки
В деревянных домах необходимо исключить в процессе прокладки проводов их взаимодействие с деревянными стенами, электропроводка прокладывается по специальным изоляторам.
Прокладка электропроводки по специальным изоляторам
Скрытая проводка выполняется в каменных или построенных из железобетонных плит домах по сделанным в них штробам (каналам).
Скрытая проводка в штробах

В процессе ремонта применяются двухжильные или трехжильные электрические провода, в которых по одной жиле идет фаза, по другой ноль, если жилы три, то по третьей еще и заземление.

Какой материал и инструмент нужен для проведения работ?

Для проведения работ по установке дополнительного освещения в помещении необходимо иметь следующий инструмент и расходный материал:

устройство, при помощи которого можно обесточить электрическую цепь;
электрическую проводку такого же сечения и исполнения (алюминиевая или медная жила), которая стоит во всем помещении, доме или квартире;
распределительные коробки, в которых производим соединение;
отвертка с индикатором, показывает наличие фазы или ее отсутствие;
пассатижи и бокорезы, при помощи которых будет проводиться соединение;
изолента для закрытия поверхности скруток;
крепеж и материал для выполнения работ по деревянной поверхности (гофра или металлическая полоса);
для монтажа выключателей – подрозетники;
при необходимости выполнения штроб понадобится перфоратор.

Набор инструментов Кроме подготовки инструмента и материала, нужного в работе, надо изначально нарисовать схему электрического подключения выключателя и определиться с местом, где он будет стоять, а также рассчитать сечение жил для дополнительной нагрузки.

Как выбрать электропровода?

Специалисты рекомендуют правильно выбирать сечение жил, которым будет подключен выключатель, этим можно значительно понизить вероятность возгорания электропроводки, для этого необходимо выполнить несколько условий:

Надо знать, какой мощности будет светильник, подключаемый через выключатель. С применением формулы: мощность = ток × напряжение, можно найти значение номинального тока, в однофазной сети напряжение принято считать 220 вольт.
Зная величину номинального тока, по таблице можно выбрать провод нужного сечения.

Таблица:

Таблица для выбора провода нужного сечения

Как правильно выбрать выключатель?

Для того чтобы правильно выбрать выключатель, надо понимать, что в его конструкцию входит токоприемник и прерыватель электроцепи. Промышленность предлагает следующие виды таких устройств:

выключатель на две лампочки, клавишный;
Двухклавишный выключатель
устройство для проходного включения источника потребления электричества;

Схема подключения проходного выключателя

сенсорные выключатели;
Сенсорные выключатели
прерыватели электроцепи импульсного действия.

Все включающие устройства имеют одинаковый принцип подключения электрических жил, но могут иметь различные крепления контактов с ними, некоторые изделия требуют специального инструмента или крестовой отвертки.

Схема подключения

Электрическая схема представляет собой параллельное подсоединение к источнику питания осветительного прибора с лампочкой, выключателя и розетки.

Подготовительные работы

После отключения автомата необходимо ещё раз удостовериться в отсутствии напряжения, теперь при помощи индикаторной отвёртки. Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату. Индикатор засветился после прикосновения с фазой, значит он в исправном состоянии. Теперь прикоснитесь индикаторной отвёрткой к жилам питающего провода, который заведён в квартиру от автомата, свечения быть не должно. Значит, напряжение снято и можно приступать к работам.

В проделанных штробах проложите провода, подводя их к стенным отверстиям. При этом оставляйте концы 10-15 см для разделки жил, не жалейте, лучше сделать чуть больший запас, чем потом мучится при соединении и подключении. Установите в отверстиях распределительную коробку и подрозетники, для их надёжной фиксации пользуйтесь гипсом или алебастром.

Электромонтажные работы

Заведите в распределительную коробку двухжильный кабель от питающей сети (фазу и ноль). От коробки должно быть проложено три провода: один к выключателю, второй к светильнику, третий к розетке.

У провода, жилы которого имеют разное цветовое исполнение изоляции, красный цвет обозначает фазу, синий цвет – ноль.

На выключателе имеется входной и выходной контакт, на входе подсоединяется фазная жила. Вторую жилу подсоедините к выходному контакту выключателя.

К светильнику также должен быть проложен двухжильный провод. В патроне лампы имеются два контакта. Центральный пружинящий контакт (фазный) служит для непосредственной подачи напряжения на лампочку. Боковой контакт в патроне – это ноль, с ним лампа будет соприкасаться после вкручивания своим цоколем.

Ещё один двухжильный провод прокладывается от распределительной коробки к розетке. Этот коммутационный аппарат имеет контактную часть, состоящую из двух клемм, к которым подсоединяется фаза и ноль.

Схема подключения выключателя, светильника и розетки в распределительной коробке выглядит следующим образом:

Нулевую жилу от питающего провода соедините с нулевыми жилами, идущими к светильнику и розетке.
Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку.
Оставшуюся жилу от выходного контакта выключателя соедините с фазной жилой светильника.

Все места соединений должны выполняться максимально прочно, чтобы обеспечить надёжный контакт. Это можно сделать старым дедовским способом – путём скрутки, которую сверху ещё желательно пропаять. Существуют и более современные приспособления: специальные колодки (в них провод зажимается под винт) либо СИЗ (соединительные изолирующие зажимы).

Подробнее о соединении проводов в распределительной коробке смотрите в этом видео:

Проверка схемы и завершение работ

Все скрутки разведите в разные стороны, чтобы они не касались друг друга и проверьте работу собранной схемы. Включите вводной автомат на квартиру, тем самым подавая напряжение от источника питания на вновь смонтированную распределительную коробку. Выключатель находится в положении «отключено», светильник не горит, значит, всё верно, фаза разомкнута. Теперь нажмите клавишу выключателя в положение «включено», электрическая цепь замыкается и по ней уже напряжение поступает от источника питания на светильник, лампочка загорается. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Вставьте в розетку штепсельную вилку фена, радио или электрочайника и проверьте его работу.

Осталось только надёжно расположить в подрозетниках выключатель и розетку, зафиксировать, надеть сверху защитные крышки. Также крышкой закрывается и распределительная коробка, при любых ремонтных работах никогда не прячьте её под обои или штукатурку. Помните, распределительная коробка должна быть всегда доступна, как бы это не портило общий вид вашей комнаты.

Также имейте в виду, если осветительный прибор и розетка конструктивно имеют защитное заземление, то для их электрической схемы понадобится трёхжильный провод. Такой же провод из трёх жил должен приходить и в распределительную коробку от источника питания. Обычно заземляющая жила обозначается зелёным или жёлтым цветом, точно также в коробке нужно будет соединить в одну скрутку три жилы защитного заземления – от источника питания, розетки и светильника.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

Итак:

Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле , где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности).

Сводная таблица выбора сечения проводников по номинальному току

Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм2 соответственно для медного и алюминиевого провода.
Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм2 соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя

Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

На фото представлены различные виды выключателей

Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Сферы применения

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д.

К плюсам тройников можно отнести следующие характеристики:

экономный расход электроэнергии;
небольшие габариты;
привлекательный дизайн;
возможность с одного места управлять осветительными приборами в разных помещениях;
возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
при желании можно менять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.

Итак, использование тройников оправдано при достижении следующих целей:

изменения интенсивности света одного из осветительных приборов;
управления из одного места сразу несколькими источниками света;
управления отдельными зонами освещения в рамках одной комнаты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
На следующем этапе вскрываем розетку, к которой предстоит подключение. и проверяем отсутствие напряжения.
Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Схема подключения фазного и нулевого провода от розетки

Обратите внимание! Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична

К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод. Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
Теперь вскрываем распределительную коробку. Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Схема подключение выключателя от розетки только фазным проводом

Обратите внимание! В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя. Возможно только подключить фазный провод, а нулевой вести от распредкоробки

Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит

Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.

Подключение выключателя, через распределительную коробку.

Схема выключателя представляет собой, два провода, идущие от сети с напряжением V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего.

Также могут пострадать и люди.

А вот при подключении выключателя у многих могут возникнуть проблемы.

Если предполагается монтаж изделия на улице или в помещении с повышенным уровнем влажности, например, бане, душевой или ванной, нужно удостовериться, чтобы конструкция была оснащена защитными крышками — шторками. С учетом расцветки осуществляется параллельное подключение проводов и установка второй розетки. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. Течение времени изменило данное правило.

См. также: Петля фаза ноль нормы

Положение клавиши данного выключателя значения не имеет. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом? Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя.

Как подключить лампочку и выключатель? Проверяем отсутствие с помощью указателя напряжения.

Прибор предлагается использовать вместо обычной розетки. При этом каждая пара делиться на фазную и нулевую жилки. Такая схема встречается реже, но в некоторых помещениях она применяется.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов: Первый этап — прокладка от бокса распределения к сдвоенной электрической системе пять 5 проводников. Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке — это в том случае, если схема подключения будет питаться напряжением от розетки. Схема подключения блока розетка-выключатель c двумя клавишами В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. Для повышения безопасности и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Отключите вводной автомат на квартиру.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

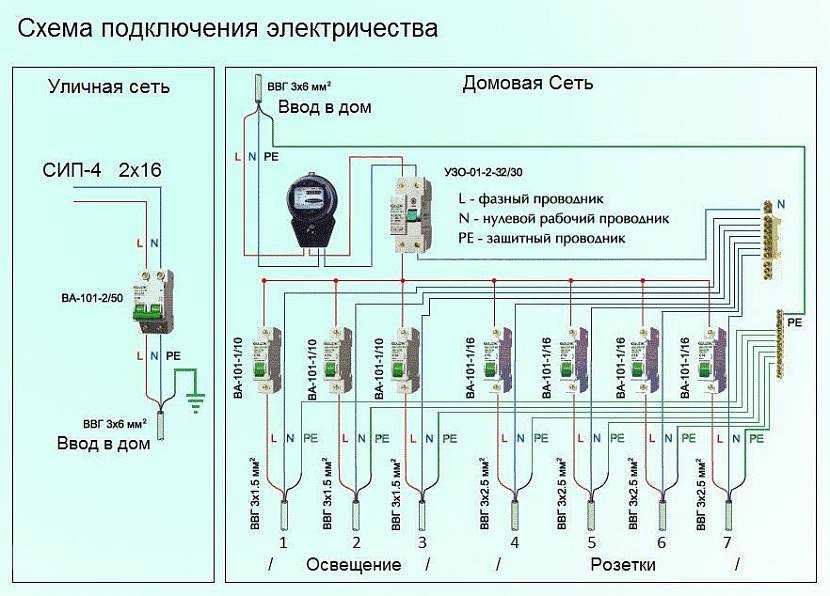

Пример составления схемы электропроводки в частном доме

Схему будущей электропроводки составляют на основе плана частного дома. Она состоит из двух частей, электрической и монтажной. Основные элементы набрасываются схематично, «для себя».

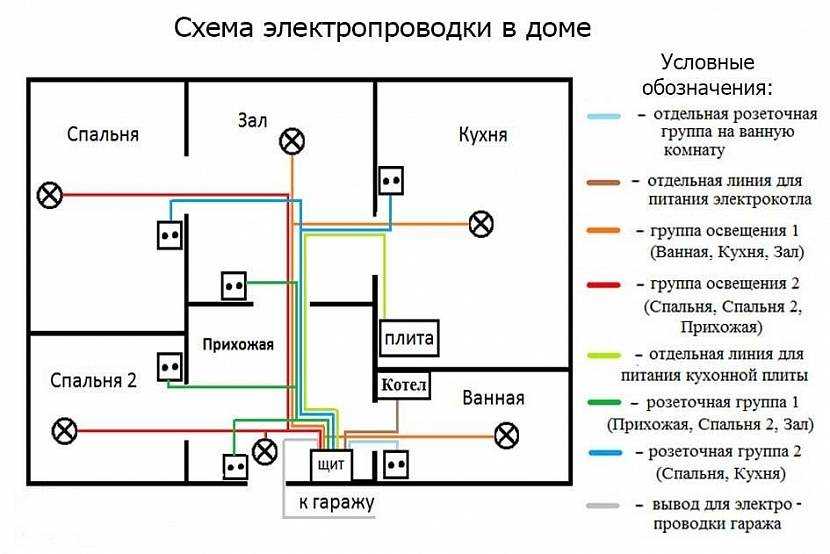

Электрическая схема. Схема электропроводки в частном доме показывает способ включения в цепь энергопотребителей и их количество.

Пример электрической схемы проводки в загородном доме

Монтажная схема. Определяет места монтажа устройств. Эти данные помогут подсчитать количество необходимых кабелей и дополнительных расходных материалов.

Монтажный вариант схемы электропроводки

К основным элементам сети относят провода, розетки, выключатели, счетчики, предохранители и реле, распределительные коробки, кроме того:

точку ввода внешнего силового кабеля;
УЗО;
точки подключения бытовых приборов высокой мощности;
потолочные и настенные осветительные приборы.

Началом электроснабжения дома является электрощит. К нему извне подводится питающий провод (чаще по воздушной линии), подающий однофазный или трехфазный ток.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Соединение медных и алюминиевых проводников

Общеизвестный факт – проводники не должны напрямую контактировать в электропроводке. У меди и алюминия значительная разница в электрохимическом потенциале, поэтому в месте их контакта будет возникать ЭДС. Она незначительна, но в течение длительного срока эксплуатации ток, постоянно протекающий через место соединения, при взаимодействии с атмосферной влагой будет вызывать электрохимическую коррозию. Она приводит к образованию оксидной пленки, ухудшению контакта и локальному перегреву, и эти эффекты будут только усиливаться со временем. В итоге получится отгорание места контакта, а то и возгорание изоляции проводников или других расположенных рядом предметов.

Поэтому медные и алюминиевые провода можно соединять только через клеммы, выполненные из стали. А еще лучше забыть про саму возможность выполнения алюминиевой проводки и делать ее только из медных проводников.
