Меркурий 230 схема подключения через трансформаторы

Полукосвенная схема подключения

Подобный вариант подключения используется при установленной мощности потребления электрической энергии свыше 60 кВт. В данной схеме применяются трансформаторы тока, особенностью которых является тот момент, что первичная обмотка заменена электрическим проводом.

В результате протекания тока во вторичной обмотке по проводнику, согласно законам индукции, происходит электрическое напряжение. Показатель именно этого напряжения фиксируется прибором учета. Для расчета количества потребленной энергии необходимо коэффициент трансформации умножить на показания счетчика.

Подключить счетчик «Меркурий-230» АМ таким способом можно по различным схемам, в каждой из которых трансформаторы тока будут использоваться как своеобразный источник информации.

Десятипроводная схема подключения считается наиболее распространенной. Главным ее преимуществом следует назвать наличие гальванической развязки измерительных и силовых цепей. Недостатком такого варианта подключения является большое количество используемых проводов.

Последовательность подключения счетчика и трансформаторов выглядит так:

• Клемма №1 – вход «A».
• Клемма №2 – вход конца измерительной обмотки «A».
• Клемма №3 – выход «A».
• Клемма №4 – вход «B».
• Клемма №5 – вход конца измерительной обмотки «B».
• Клемма №6 – выход «B».
• Клемма №7 – вход «C».
• Клемма №8 – вход конца измерительной обмотки «C».
• Клемма №9 – выход «C».
• Клемма №10 – вход фазы «ноль».
• Клемма №11 – фаза «ноль» со стороны нагрузки.

Осуществляя установку прибора учета для подключения в разрыв цепи трансформаторов, применяют специальные клеммы, обозначаемые Л1 и Л2.

Еще один вариант подключения счетчика с использованием полукосвенной схемы – сведение трансформаторов тока в конфигурацию, напоминающую звезду. В таком случае облегчается установка прибора учета, так как для монтажа требуется меньшее количество проводов, достигается это посредством усложнения внутренней схемы. Подобные изменения никоим образом не сказываются на точности и качестве показаний.

Существует еще один вариант подключения с использованием трансформаторов тока – семипроводной. На сегодняшний день он устарел окончательно, несмотря на то что его можно встретить в реальных условиях. Основным недостатком является отсутствие гальванической развязки измерительных и технологических цепей. Данная особенность делает эту схему опасной в обслуживании.

Для приборов учета, функционирующих с применением трансформаторов, в нормативной документации сформулировано особое требование: между счетчиком и электрическим проводом необходимо устанавливать контактную колодку или панель, посредством которой осуществляются все необходимые соединения.

В случае необходимости вторичная обмотка шунтируется, и эталонный счетчик подключается к системе измерений. Наличие колодки существенно облегчает монтаж. Оборудование можно снять и заменить на другое, не отключая при этом основную линию электроснабжения.

Используемые в приборах учета измерительные трансформаторы не всегда обладают заданными параметрами. По истечении определенного времени их следует проверять.

Важно учитывать эти детали при снятии показаний. Полукосвенные схемы подключения нуждаются в дополнительном внимании

Организации сбыта предпочитают работать с устройствами прямого включения.

Решение других задач

У соединения многожильных проводов существует ряд особенностей.

Соединение множества проводов

Выше были рассмотрены варианты соединения двух контактов. Если же речь идет о стыковке множества контактов, рекомендуется выбирать среди следующих вариантов (в порядке приоритетности — от лучшего способа к худшему):

• клеммных колодок Wago;
• опрессовки гильзами;
• пайки;
• скрутки;
• изоляционной ленты.

Правила стыковки указанными способами, а также их достоинства и недостатки рассмотрены выше.

Стыковка жил с разными сечениями

Чтобы объединить жилы неодинакового сечения в распредкоробке, понадобятся клеммные колодки Wago, хотя можно обойтись и стандартными клеммными колодками — последний вариант обойдется дешевле. При этом необходимо плотно зафиксировать жилы с помощью винта или рычага.

Обратите внимание! Если провода имеют не только разные сечения, но и произведены из различных металлов, понадобятся особые колодки, внутри которых есть специальный состав для предотвращения окислительных процессов. Подобные колодки имеются в ассортименте Wago. Жилы с различными сечениями можно закрепить и при помощи пайки

Жилы с различными сечениями можно закрепить и при помощи пайки.

Стыковка многожильных и одножильных проводников

Объединение проводников с одной и множеством жил осуществляется так же, как и всех остальных. В связи с этим можно выбрать любой из указанных выше способов, но наиболее приоритетными являются пайка или клеммы (лучше Wago).

Счетчик электроэнергии Меркурий 201

Счетчик Меркурий 201 – это современный однофазный счетчик электроэнергии. Предназначен для использования в жилом секторе для бытового учёта электрической энергии. Является самым распространенным однотарифным счетчиком.

Модельный ряд счетчиков

Счетчик электроэнергии Меркурий 201 производит компания «Инкотекс». В серии 201 существует несколько модификаций: однотарифные счетчики – Меркурий 201.2, Меркурий 201.4, Меркурий 201.5, Меркурий 201.6, Меркурий 201.22, Меркурий 201.7, а так же многотарифный счетчик – Меркурий 201.8 TLO.

Компания «Инкотекс» специализируется на разработке и производстве электронных приборов учета энергоресурсов и автоматизированной системы коммерческого учета. Поставляет на рынок более 120 моделей приборов учета, которые отличаются высокой надёжностью, функциональностью, качеством и современным дизайном.

Фото счетчика Меркурий 201

Основные технические характеристики счетчиков Меркурий 201

Наименование параметров	Меркурий
201.2	201.4	201.5	201.6	201.22	201.7	201.8
Класс точности	1.0
Номинальное напряжение, В	230
Номинальный (макс.) ток, А	5(60)	10(80)	5(60)	10(80)	5(60)	5(60)	5(80)
Частота сети, Гц	50
Стартовый ток (чувствительность), мА	20	40	20	40	20	10	20
Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА)	2(10)	1,5(15)	2(10)	2(10)
Устройство отображения	ЖКИ	ЖКИ	ОУ	ОУ	ЖКИ	ОУ	ЖКИ
Передаточное число имп./кВтчас	6400	6400	3200	3200	6400	3200 (без импульсного выхода)	5000 (без импульсного выхода)
Интерфейс силовой сети (PLC)	–	–	–	–	+	–	–
Диапазон рабочих температур, С	-40… +55	-45… +75
Габаритные размеры, (ГхШхВ)мм	65х105×105	66x77x91
Масса,не более, кг	0,35	0,25
Межповерочный интервал, лет	16
Гарантия изготовителя, лет	3
Срок службы, лет	30

Счётчики Меркурий 201.5 предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АИИС КУЭ.

Технические характеристики счетчика

Класс точности	2.0 (1.0)
Номинальное напряжение, В	230
Базовый (макс. ) ток, A	5(60)
Частота сети, Гц	50
Стартовый ток (чувствительность), мА	при Iбаз=5А – 20при Iбаз=10А – 40
Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА)	0,5
Устройство отображения	ОУ
Передаточное число имп./кВтчас	3200
Интерфейс силовой сети (PLC)	–
Диапазон рабочих температур, °С	-40… +55
Габаритные размеры счётчика Меркурий 201.5, мм	105 х 105 х 65
Масса счётчика Меркурий 201.5, кг	не более 0,35
Межповерочный интервал счётчика Меркурий 201.5	16 лет
Гарантия изготовителя на счётчик Меркурий 201.5	6 лет
Срок службы счётчика Меркурий 201.5	30 лет

Фото электросчетчика Меркурий 201.5

Особенности конструкции

• технологический запас по классу точности;
• малые габариты счётчика Меркурий 201.

  5;

• безвинтовой корпус счётчика;
• применение шунта для измерения тока позволяет производить измерение при наличии постоянной составляющей;
• импульсный телеметрический выход для поверки и включения в АИИС со сбором данных через телеметрию;
• защита от хищения электроэнергии путём переполюсовки;
• крепление счётчика Меркурий 201.5 на DIN-рейку;
• счётчик Меркурий 201.5 комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков.

Однофазный счётчик электроэнергии Меркурий 201.7

Счетчик Меркурий 201.7 это новинка в модельном ряду счетчиков компании Инкотекс. Благодаря не разборному корпусу и уменьшенными габаритными размерами счетчик приходит на смену предыдущей модели и становится популярным изделием среди потребителей.

Фото счетчика Меркурий 201.7

Счетчик Меркурий 201.8 TLO

Счетчик электроэнергии Меркурий 201.8 TLO – предназначен для учёта активной и реактивной энергии в многотарифном (до 4-х тарифов) или однотарифном режимах.

Расшифровка обозначения:

• T- многотарифный
• L – модем PLC-II
• O – встроенное реле

Фото счетчика Меркурий 201.8 TLO

Схема подключения счетчика Меркурий 201

Схема подключения указа на внутренней стороне крышки самого счетчика.

Фото крышки счетчика Меркурий 201

Схема подключения счетчика электроэнергии Меркурий 201

Правила выбора

При выборе трансформатора его напряжение не должно быть меньшим, чем номинальное напряжение счетчика.

U ном ≥ U уст

Аналогично поступаем при выборе ТТ по току, который должен быть равен или больше максимального тока контролируемой установки. С учетом аварийных режимов работы.

I ном ≥ I макс.уст

В ПУЭ описаны правила и нормативные требования к устройствам коммерческого учета счетчиками, а также уделено не мало внимания трансформаторам тока и нормам расчетных мощностей. Детально ознакомится можно в пункте ПУЭ 1.5.1 (Глава 1.5).

Помимо этого существуют следующие правила выбора трансформатора тока для счетчика:

1. Длина и сечение проводников от ТТ к узлу учета должны обеспечивать минимальную потерю напряжения (не более 0.25% для класса точности 0.5 и 0.5% для трансформаторов точностью 1.0). Для счетчиков, используемых для технического учета, допускается падение напряжения 1.5% от номинального.
2. Для систем АИИС КУЭ трансформаторы должны иметь высокий класс точности. Для установки в такие системы используют ТТ класса S 0.5S и 0.2S, позволяя увеличить точность учета при минимальных первичных токах.
3. Для коммерческого учета нужно выбрать класс точности ТТ не более 0.5. При использовании счетчика точностью 2.0 и для технического учета, допускается применение трансформатора класса 1.0.
4. Выбор ТТ с завышенной трансформацией допускается, если при максимуме тока нагрузки, ток в трансформаторе не меньше 40% от I ном электросчетчика.
5. При расчете количества потребленной энергии необходимо учитывать коэффициент преобразования.
6. Расчет параметров ТТ производится в зависимости от сечения проводника и расчетной мощности.

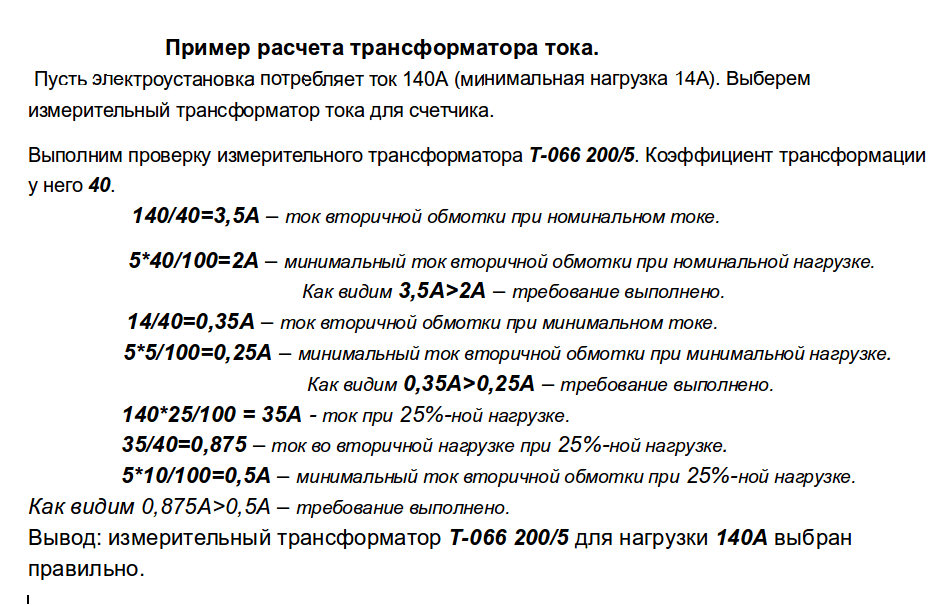

По таблице ниже, согласно получившимся расчетным параметрам выбираем ближайший ТТ:

При заключении договора с энергоснабжающей организацией, в случае когда для производства учета необходима установка трансформаторов тока, для организации узла учета, выдаются технические условия, в которых указано модель узла учета а также тип ТТ, номинал автоматических выключателей место их установки для конкретной организации. В результате самостоятельные расчеты ТТ производить не нужно.

Напоследок советуем читателям https://samelectrik.ru просмотреть полезное видео по теме:

Надеемся, теперь вам стало понятно, как выбрать трансформаторы тока для счетчиков и какие варианты исполнения ТТ бывают. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

Источник

Разновидности счётчика

Выпускается 4 базовых исполнения модели:

• АМ – исполнение прямого подключения с механическим табло для активной составляющей электроэнергии. Представлен в единственной модификации 01 с величиной рабочего (предельного) электротока соответственно 5 (60) А, учитывает данные по одному тарифу. На табло 5 разрядов указывают целое значение показателя, один – дробное;
• АМш – вариант изделия, отличающийся от предыдущей модели классом точности. Всё 6 цифр на табло определяют целое число киловатт-часов. Производится в двух модификациях 01ш и 02ш, различающихся токовыми параметрами;
• АТ-01 – аппарат, снабжённый жидкокристаллическим табло, тарификатором, разделяющим показатели по 4-м тарифным планам. Токовые параметры – 5 (60) А;
• АRT-01(2)ш – модификация с аналогичными характеристиками по электротоку, в дополнение к тарификатору снабжённая электронной пломбой, позволяющая разделять учитываемые показатели электроэнергии на активную и реактивную составляющие.

Изготовитель предлагает возможность комплектации моделей согласно договору с заказчиком.

Разновидности счётчика

Прибор производится в двух базовых исполнениях:

• АR – модель, учитывающая активную и реактивную составляющую электроэнергии по нескольким тарифам, снабжённая жидкокристаллическим дисплеем;
• АМ – счётчик с механическим отсчётным устройством, суммирующим показания по единому тарифному плану.

Исполнение АR производится в следующих модификациях:

• 00 R – модель трансформаторного подключения с величиной рабочего (предельного) электротока 5 (7,5) А и интерфейсом RS-485;
• 01 R – прибор прямого подключения с токовыми характеристиками 5 (60) А;
• 02 R – от предыдущей модификации отличается величиной электротока – 10 (100) А;
• 03 R – изделие с величиной электротока 5 (7,5) А;
• 01 CL, 02 CL, 03 CL – три аналогичных прибора по техническим характеристикам, но укомплектованные интерфейсом CAN и модемом PLC.

Исполнение АМ представлено следующими модификациями:

• 00 – для подключения предполагает использование трансформатора, токовые характеристики составляют 5 (7,5) А;
• 01 – подключается непосредственно, величина электротока – 5 (60) А;
• 02 – от предыдущей модели отличают токовые параметры – 5 (100) А;
• 03 – исполнение с токовыми характеристиками аналогично модификации 00.

Характеристики исполнения – АМ

Перечисленные модификации различаются классом точности и величиной постоянной. Детальнее об особенностях технических характеристик и комплектации производимых исполнений указано в паспортной документации.

Как снять показания?

Чтобы снять показания счетчика для модели 231 АМ необходимо просто записать данные, размещенные с левой стороны. Другой цвет (справа) обозначает десятые доли и не учитывается при снятии сведений.

Модификация 231 АТ:

• на дисплее указано число по отдельному тарифу, данные периодически меняются;
• записывается показатель слева от точки (правее – дробная часть);
• значок Т1 – данные по дневному тарифу, Т2 – по ночному;
• данные сменяются автоматически, спустя некоторое время.

Важно! Не нужно записывать полное число из дисплея, поскольку роль разделительной запятой между целой и дробной частью числа выполняет точка. Программируется электросчетчик посредством подключения к ПК по интерфейсу. Это выполняется квалифицированным специалистом

Это выполняется квалифицированным специалистом

Программируется электросчетчик посредством подключения к ПК по интерфейсу. Это выполняется квалифицированным специалистом.

Помимо учтенных сведений по тарифным планам на дисплей выводятся такие данные:

• величина фазного напряжения и силы тока для любой из фаз;
• активная мощность (раздельная и общая);
• мощностный коэффициент (аналогично);
• размер углов между напряжениями по фазам;
• частота колебаний тока;
• указание текущего времени и даты.

Схема подключения

Рассмотрим, как подключить прибор. Подключить счетчик можно по разным схемам, в них трансформаторы тока будут применяться как источник данных. Приводим схему подключения счетчика Меркурий 230. Наиболее распространенной является десятипроводная схема подключения аппарата. Ее достоинством считается наличие силовых цепей и измерительных приборов. Недостатком считают большое количество проводов.

Последовательность подключения счетчика и трансформатора:

• клемма 1 — вход А;
• клемма 2 — вход конца измерительной обмотки А;
• клемма 3 — выход А;
• клемма 4 — вход B;
• клемма 5 — вход окончания обмотки измерения B;
• клемма 6 — выход B;
• клемма 7 — вход C;
• клемма 8 — вход окончания обмотки C;
• клемма 9 — выход C;
• клемма 10 — вход нулевой фазы;
• клемма 11 — нулевая фаза со стороны напряжения.

Для монтажа счетчика в разрыв цепи трансформаторов используют клеммы Л1 и Л2. Можно подключать счетчик с применением полукосвенной схемы. При этом трансформаторы тока соединяют в звезду. Тогда облегчается монтаж аппарата и нужно меньше проводов. Точность и качество данных не ухудшаются.

Применяется также семипроводной способ подключения ТТ. Его недостатком является отсутствие гальванической развязки цепей. Такая схема считается опасной в применении и сейчас почти не используется.

Подключение электросчетчика Меркурий 230 имеет много общего с установкой однофазного прибора. Но есть и много различий при монтаже установки. Схема подключения имеется на корпусе счетчика, с обратной стороны крышки.

При монтаже надо соблюдать цветовую последовательность. Четные номера проводов соответствуют нагрузке, нечетные — вводу. Применяются схемы подключения трехфазного многотарифного счетчика.

Когда счетчик подключают трехфазным потребителям, то процесс осуществляют через трансформаторы тока. Эта схема дает возможность удешевить электроэнергию и увеличить надежность снабжения ею. Счетчики прямого включения не делают больше 100 А. Это объясняется ограничением размеров проводника. Чем выше сила тока, тем большее сечение провода необходимо для его пропуска. Такие ограничения устраняют трансформаторы тока.

Рассмотрим схему подключения счетчика через испытательную клеммную коробку: клеммы в колодке обозначаются буквами A, B, C. На эти клеммы приходит провод, который подключен к шинам питания 380 V, а потом идет на прибор учета через перемычки.

  Как сделать реле времени своими руками?

Если необходимо, перемычки раскручивают, сдвигают, при этом разрывается цепь. Благодаря этому можно снять сетевое напряжение и обеспечить безопасную работу устройства, подключенного к испытательной коробке. ИКК имеет защитную крышку и устройство для пломбы, винт с отверстием. Установка пломбы осуществляется вместе с монтажом счетчика.

Рассмотрим, как снять показания счетчика электроэнергии. У прибора 6-значный циферблат. Надо выписать все цифры до запятой. Чтобы вычислить расход энергии за месяц, надо из новых показаний вычесть те, которые были в прошлом месяце.

Выясним, как снять показания с многотарифного счетчика (артикул Меркурий 230 ART-01). Для этого надо записать такие данные: Т1 — расход тока днем, Т2 — расход тока ночью. Перед тем как записывать данные, надо убедиться, чтобы аппарат был в режиме готовности.

Возле отметки А должна быть черта. Если ее нет, то следует нажать правую кнопку. Потом нажимают кнопку Ввод. При этом на дисплее будут обозначены данные расхода тока днем Т1. Второй раз нажимают Ввод и переписывают значение Т2 (ночью).

Устройство и принцип работы

Прибор фиксирует и анализирует количество входящих импульсов при поступлении электроэнергии. В дальнейшем сигнал обрабатывается аналого-цифровым блоком с отображением на жидкокристаллическом дисплее или механическом роликовом табло.

Сведения параллельно записываются во встроенную память, предусмотрена возможность удалённой передачи информации благодаря интерфейсу и модему. Комплектация изделия различается для отдельных модификаций модели.

Внутри корпуса, закрывающегося общей крышкой, размещены следующие узлы:

• планка контактов с отдельной крышкой;
• печатная плата.

Печатная плата укомплектована следующими элементами:

• блоком питания;
• импульсным выходом;
• микроконтроллером;
• встроенной памятью;
• интерфейсом, оптопортом или модемом, в зависимости от варианта комплектации;
• жидкокристаллическим экраном или механическим табло.

Структурная схема счётчика – Меркурий 231

Подача показаний счетчиков электроэнергии: алгоритм действий

Сегодня редко можно встретить человека, который не знает, каким образом подаются показания счетчиков электроэнергии. Однако такое бывает. Разберемся, какие действия нужно для этого предпринять и как это делается.

Каждая управляющая компания (или энергосбытовая при прямой оплате), устанавливает определенное число месяца подачи данных. Обычно это 25÷27. Можно подавать данные немного раньше, но не позже. В случае опоздания информация не принимается. Происходит это потому, что компания должна произвести расчеты до конца месяца.

Данные принимаются в офисе организации, по телефонам (обычно указаны на информационном стенде возле дома или в подъезде), посредством коротких СМС-сообщений. Ввести показания счетчика электроэнергии можно и на сайте обслуживающей или энергосбытовой компании, зарегистрировавшись в личном кабинете. Еще один вариант – абонентские ящики. В них можно опустить листок с переписанными на него данными электросчетчиков.

Листок с данными по электроэнергии можно бросить в абонентский ящик Статья по теме:

В данной публикации мы рассмотрим, как передать показания счетчика за электроэнергию через call-центр и оператора, с помощью СМС-сообщения, в офисе, через абонентский ящик, через интернет.

Антимагнитные пломбы на электросчетчик: для чего они нужны

Воровство электроэнергии – дело не новое. Некоторые могут сказать, что огромные компании от небольшой утечки электричества не обеднеют, но проблема в другом. Деньги, которых не досчиталась организация энергосбыта, будут выплачены добросовестными квартиросъемщиками всего дома.

Самым распространенным способом сегодня, как и раньше, является замедление крутящего момента при помощи магнита (относится к индукционным устройствам). Антимагнитная пломба призвана предотвратить подобные случаи.

Она представляет собой наклейку со специальной капсулой, которая под действием магнитного поля разрушается, изменяя цвет. Первый же контроллер Энергонадзора это заметит. Как результат – минимум штраф, который перекроет всю экономию. Отклеить ее также не удастся – в этом случае выявится надпись «ВСКРЫТО».

Под воздействием магнитного поля капсула разрушается и меняет цвет Полезная информация! Приобрести такие наклейки очень сложно. Но даже если это удастся, толку будет мало. Каждая из них имеет индивидуальный номер, который вписывается контролером в журнал проверок. Его изменение – повод составления акта о нарушении антимагнитной пломбы.

Подобные антимагнитные пломбы клеятся и на водяные, и на газовые счетчики. На сегодняшний день этот метод борьбы с воровством хорошо себя зарекомендовал.

Оторванная магнитная пломба. Восстановить ее не получится

Каковы штрафы за нарушение пломбы

Штраф за такое деяние, если будет доказана вина владельца, высчитывается для каждой квартиры по отдельности. Вычисления производят следующим образом. Стоимость 600 кВт умножают на количество розеток в квартире. Понятно, что сумма будет огромной. Но это только при условии проведения экспертизы электросчетчика и доказанности вмешательства владельца в схему устройства с целью хищения электроэнергии. Если вина не доказана, потребитель заплатит за последний месяц по среднему расходу за три предыдущих.

Стоимость опломбирования счетчика электроэнергии

При монтаже или замене электросчетчика опломбировка производится бесплатно. Если компания говорит об оплате за первичную пломбу, можно смело идти в суд. При срыве пломбы организация имеет право потребовать оплату. Стоимость повторной опломбировки устанавливается энергосбытовой компанией. Фиксированной ставки здесь нет.

Если пломбу сорвать, это будет заметно

Разновидности приборов учета

Меркурий 201

В продаже можно найти разные модификации прибора учета электроэнергии Меркурий. Все они могут использоваться для учета электроэнергии в доме. Бывают однотарифные, двухтарифные, трехтарифные изделия.

Меркурий 201

Это один из самых популярных видов приборов учета для применения в домах и на предприятиях. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции полностью защищены от взлома и попытки несанкционированного вмешательства в работу прибора. Они также разделяются на несколько типов и имеют свои отличительные особенности. К таким приборам относятся модели 201,2; 201,5; 201,22. Рассчитаны на номинальную силу тока в 5 А и рабочую до 60 А. Модели 201,4 и 201,6 имеют повышенную максимальную силу тока в 80 А. Применяются в местах с большим объемом электроэнергии. Электросчетчики серии 201 по-разному отображают энергию. В 201,4 и 201,22 поставлен цифровой индикатор, в 201,5 и 201,6 – механический.

Меркурий 230

Меркурий 230

Прибор учета подходит для применения в быту и в промышленных условиях. Часто ставится в коттеджах и частных домах с большим количеством электроники и бытовой техники.

В продаже имеется специальная модификация, разработанная для трансформаторов. Она может выполнять свои обязанности автономно и в совокупности с системой автоматизированного учета расходов энергии.

Работает электрический счетчик Меркурий 230 аналогично другим устройствам учета. Получает сигналы от сенсоров и переводит информацию в понятный для потребителя вид – энергия и мощность. Есть возможность считывания данных непосредственно с устройства или удаленно.

Основные элементы конструкции:

• корпус;
• заземляющее устройство;
• контактная колодка;
• крышка.

Меркурий 231

Меркурий 231

Трехфазный однотарифный счетчик Меркурий 231 используется для учета энергии в сетях с тремя фазами. Его можно подключать напрямую или через трансформатор.

Самой известной модификацией является 231 АМ-01. Устройство измеряет нагрузку цифровым способом. В комплекте идут крепления для din реек, антиреверсное устройство отсчета с магнитным экраном. Прибор имеет простое крепление и не вызывает сложностей в эксплуатации. Является компактным и легким.

Характеристики Меркурий 231:

• Первый класс точности.
• Номинальное напряжение 3*220/380 В.
• Номинальная сила тока 5П.
• Предельная сила тока 60 А.
• Высокие показатели чувствительности.
• Потребляемая параллельной цепью мощность не более 0,1 Вт, полной не выше 7,5 Вт, активной – не выше 1,5 Вт.
• Рабочие температуры от -40°С до +55°С .

Можно устанавливать единый тариф.

Меркурий 234 ART

Меркурий 234 ART

Модель Меркурий 234 предназначена для одно- и двухнаправленного учета электроэнергии в трехфазных сетях. Подключение можно осуществлять через измерительный трансформатор и напрямую с возможностью тарифного учета по зонам суток. Информация может накапливаться в течение длительного времени, ее можно передавать через цифровые интерфейсы по проводным или беспроводным каналам.

Технические характеристики:

• Интерфейс PLC-I.
• Есть возможность подсоединения дополнительного питания напряжением 230 В.
• Гальванически развязанный импульсный выход.
• Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство самостоятельно может остановить работу в случае обнаружения неполадок.
• Наличие встроенного реле на 60А.
• ЖКИ подсветка.

• Измерение, учет, вывод на экран, хранение, передача информации. Способен выполнять все эти действия с активной и реактивной энергией, показаниями за сутки, неделю, месяц.
• Тарифный учет по зонам.
• Учет потерь в линиях электропередач.
• Замер вспомогательных компонентов – мгновенные значения мощности, действующие значения фазных токов, частота сети.
• Журнал событий.

Основное применение – в быту, на производстве.
