Схема подключения однофазного счетчика электроэнергии и варианты установки

Установка счетчика электроэнергии в частном доме

Чтобы подключить прибор учета правильно, необходимо действовать по инструкции.

Порядок выполнения работ

Размещение ИПУ в доме требует определенных навыков

Важно точно рассчитать планируемую мощность, которая зависит от наличия электрического оборудования. Исходя из этого значения, определяется тип прибора: одно- или трехфазный

Этапы согласования и установки:

Заявление о необходимости подсоединения строения к энергосети подается в соответствующую организацию. Указывается нужная мощность, подкрепляемая расчетами, обязательно вписывается модель и тип электросчетчика. Уполномоченное лицо выдает стандартный договор и предоставляет технические условия, необходимые для подключения. Может понадобиться согласование отдельных деталей.
Составляется индивидуальный проект. Для этих целей привлекается специалист сбытовой компании или сертифицированная фирма.
После уточнения всех нюансов и получения разрешения можно монтировать бокс и размещать индивидуальный прибор учета.
Чтобы опломбировать счетчик электроэнергии, в случае проведения монтажных работ самостоятельно или сторонней организацией, нужно вызвать сотрудника энергосети. Он проверит подключение и, если все правильно, осуществит пломбировку и составит соответствующий акт. С этого момента электросчетчик считается введенным в эксплуатацию.

При отсутствии опыта и навыков рекомендуется привлекать специалистов.

Вынос прибора на улицу

На данный момент из-за требований Энергосбыта ставить счетчик не внутри помещения, а снаружи возникают некоторые разногласия. Предоставляются различные варианты расположения: фасад, столб или специально возведенная конструкция.

Представители компании ссылаются на Постановление Правительства РФ от 4 мая 2012 г. № 442. Действительно, в законе сказано, что ИПУ должны монтироваться по границе балансовой принадлежности энергосетей компании и участка собственника объекта. Под этой территорией подразумевается фасад здания или пограничный столб, поэтому многих владельцев частных домов обязывают выносить устройство на улицу.

Но при нежелании менять место размещения прибора учета электроэнергии собственник может апеллировать к ПЭУ, где указанно, что механизм должен находиться в сухом помещении с температурой не ниже 0 °C. К тому же за сохранность ИПУ, согласно ГК РФ и ПП РФ № 354, отвечает непосредственно потребитель. Таким образом, если владелец обеспечивает удобный беспрепятственный доступ к электросчетчику, переустанавливать его не нужно.

Инструменты и особенности монтажа

Счетчик – прибор на входе в электрический контур вашего дома

Поэтому при его подключении стоит уделить внимание безопасности и корректности заземления. Современные нормы безопасности требуют организовывать в электрощитовых коммутацию как «нуля», так и «защитного нуля», используя для этого специализированные пластиковые шины

Их удобнее всего крепить на упомянутую уже DIN-рейку, но это не принципиально. Гораздо важнее не перепутать цвета этих реек, чтобы не ввести в заблуждение обслуживающий персонал, который будет иметь с ними дело в последствии:

шины синего цвета предназначены для «нуля»;
шины желтого цвета предназначены для «защитного нуля».

Все элементы электрощита должны соединяться между собой одножильным медным проводом большого сечения. Чем больше его площадь, тем меньше сопротивление, слабее нагрев проводника и, как следствие, выше безопасность на данном участке.

Проводить сварные работы внутри электрощитка не рекомендуется – намного практичнее и технологичнее использовать для этого дрель, сверла по металлу и шурупы. Кроме того, следует заранее предусмотреть, что провода будут однотонные и обзавестись разноцветной изолентой, чтобы маркировать ею фазы и нули. Из инструментов (помимо дрели или перфоратора) наверняка пригодятся:

отвертки монтажные обоих видов;
отвертка индикаторная (для контроля наличия нагрузки на клеммах);
плоскогубцы (можно отдельно кусачки);
нож;
съемник изоляции;
рулетка;
уровень.
Паяльник понадобится в случае наличия многожильных проводов.

Слишком часто несчастные случаи по причине удара током при монтаже электрооборудования случаются из-за банальной самоуверенности и недосмотра. Чтобы не пополнять хронику несчастных случаев, следует начинать работы с проверки отсутствия напряжения в проводах с помощью индикаторной отвертки.

Выбор места дислокации щитка и счетчика лучше осуществлять, исходя из эргономики работы с ним. Данные с него удобнее считывать, не нагибаясь, равно как и производить замену и обслуживание сопровождающих электроприборов. Отсюда и оптимальный уровень расположения – уровень глаз – примерно 1,7 метра. На этой высоте с помощью дрели или перфоратора и готовятся отверстия для установки щитового бокса или же освобождается место в уже существующем щитке на рейке

Особое внимание следует уделить тому, чтобы все электроприборы располагались без какого-либо угла к горизонту. Это имеет значение для корректной работы, например, того же индукционного электросчетчика

Перекос понизит его точность.

Двухполюсный выключатель-автомат устанавливается в первую очередь.

Далее в бокс проводятся входные кабели (без нагрузки, разумеется)

Если бокс размещается под открытым небом, то особое внимание уделяется уплотнителям-герметизаторам. Они бывают резиновыми или резьбовыми

Резиновые «подгоняются под размер» с помощью ножа, а резьбовые затягиваются после того, как через них пропускаются провода.

Во входящие отверстия кабель запускается в оболочке. Внешняя изоляция снимается лишь с той его части, которая находится внутри бокса, при этом внутри должен оставаться «выпуск» — кусок кабеля в изоляции, длиной, не менее 5 см. Снимать внешнюю изоляцию нужно производить с высокой аккуратностью, чтобы не повредить покрытие жил. Следует заранее прикинуть схему расположения проводов в щитке, чтобы:

во-первых, спрогнозировать их требуемую длину;
во-вторых, не допустить перегибов и изломов.

Законность самостоятельного подключения

Подключение квартирного электросчетчика без его опломбирования классифицируется законодательством РФ как безучетное потребление. Под ним понимается отсутствие договора с провайдером, самостоятельная установка или выключение устройства, непредоставление информации о количестве потребленных энергоресурсов. К нарушителю применяются санкции в виде штрафа в размере 4 тыс. руб. Основание – ст. 7.19 КоАП.

Согласно п. 81 (8-9) и п. 81 (14) Постановления Правительства № 354 граждане обращаются в представительство энергосбыта для подписания договора и установки контрольной пломбы. Только после установки пломб разрешено подключение счетчика.

Опломбирование – бесплатная процедура.

Порядок подключения старого счетчика

К счетным устройствам устаревшего типа относятся однофазные модели, считающие электричество по общему тарифу. Их устанавливают в квартиру или частный дом.

Выбор схемы

Последовательность подключения однофазного счетчика электроэнергии указана в паспорте, инструкции или формуляре от изготовителя. Найти схему можно в руководстве по эксплуатации или на задней части клеммной крышки.

Этапы работы

Правильность действий зависит от понимания схемы. По центру находится однополюсный прибор, к которому слева подведен силовой провод (ноль и фаза). Справа находятся кабели вывода на нагрузки. Через них ток протекает к системе освещения, розеткам, электроприборам.

Клеммы подсоединяются к проводам так:

клемма № 1 – белый/коричневый/черный фазный кабель ввода;
клемма № 2 – белый/черный/коричневый вводный фазный провод, от которого запитывается квартира;
клемма № 3 – нейтральный голубой/сине-голубой проводник кабеля ввода;
клемма № 4 – голубой/сине-голубой нулевой кабель вывода нагрузки.

Некоторые правила

Ответить на вопрос, как правильно установить счетчик электроэнергии в частном доме, поможет знание некоторых правил. Требования к установке счетчиков электроэнергии не всегда просты, но их надо соблюдать, чтобы избежать неприятностей:

Если есть хоть малейшая возможность поставить прибор в защищенном помещении, следует ею воспользоваться, и лучше всего использовать для этой цели сени или коридор.
Устанавливать счетчик нужно только вместе с автоматом защиты, который разомкнет цепь, если возникнет короткое замыкание.
Необходимый элемент системы – пакетные выключатели, которые позволяют прервать контакт с входными цепями в случае возникновения нештатной ситуации.
Счетчик, автомат и выключатели помещаются в одну коробку с окошком – окошко нужно для считывания показаний.
В корпусе есть отделение для счетчика, на нем должны быть ушки для пломбы.

Схема должна быть такой:

Чтобы была возможность отключить счетчик от внешнего напряжения, для этого ставится еще один пакетный выключатель или же специальная муфта.
Счетчик нельзя ставить ближе, чем за 1 м от водопроводных сетей и газопровода.
Счетчик ставится на вертикальную стену, высота не должна превышать 1,7 м – показания должны считываться без особых усилий.

Закупка комплектующих

Чтобы выполнить подключение однофазного счетчика, его следует установить в закрывающийся электрощит вместе с другими элементами схемы. Готовый шкаф, оборудованный DIN-рейками для монтажа защитных устройств, лучше приобрести в магазине, подобрав подходящий размер.

Шкафчик для помещения (слева) и улицы (справа)

Случается, что электросчетчик необходимо установить снаружи на стене дома. Это удобно, в первую очередь, для вас: контролеров из управляющей компании не придется пускать в жилище, а иногда – и во двор (если показания прибора видны из-за забора). Тогда покупайте 2 шкафа в магазине belroselektro.by – уличный, где должен стоять прибор учета и вводной автомат, и внутренний с остальными элементами безопасности.

Чтобы собрать схему подключения 1-фазного счетчика для дома с общей потребляемой мощностью до 5 кВт, вам понадобятся такие комплектующие:

сам электросчетчик;
двухполюсный вводной автомат, рассчитанный на ток 25 ампер;
УЗО, оно же — устройство защитного отключения, срабатывающее при токе утечки 300 мА;
шина синего цвета для разводки нулевой линии;
то же, только желтого цвета для присоединения проводов заземления;
однополюсные автоматические выключатели номиналом 20 А для розеточной сети и 10 А – на освещение.

Для разводки внутри щитка используйте провод ПВ-1 с одинарной медной жилой сечением 4 мм², а для подведения заземления – 6 мм². Чтобы сделать надежное соединение проводников с винтовыми контактами электросчетчика, автоматов и УЗО, купите специальные обжимные наконечники.

Схема подключения узла учета электроэнергии

Как правильно провести подключение электросчетчика своими руками

Прибор, контролирующий потребление электроэнергии, необходим в первую очередь для энергоснабжающей организации, а уже во вторую очередь потребителю. Поэтому перед тем как провести подключение электросчетчика своими руками, необходимо ознакомиться с некоторыми требованиями, предъявляемыми этому процессу.

Итак, начнем с того, что самый простой вариант установки является прямое подключение. Для квартир и частных домов – это оптимальный вариант. Необходимо отметить, что, к примеру, городским квартирам по нормам выделяется 3 кВт потребляемой мощности. Если в квартире установлена электрическая варочная печь, тогда 7 кВт. Это приблизительно чуть больше 13 А. Именно по этой характеристике и необходимо делать выбор электросчетчика. Обычно этот параметр на счетчиках располагается в диапазоне: 5-15 А и 10-40 А. То есть, любой из них может быть смонтирован в квартире без дополнительной установки трансформатора тока.

Установка электросчетчика своими руками

Таким способом производитель обеспечивает гарантированное правильное подсоединение проводов.

Поэтому когда вы своими руками производите монтаж и подключение обязательно вызывайте контролера.

Во-первых, подключение и монтаж связаны с определенными нормами и правилами, которые надо будет соблюдать. Требования здесь жесткие.
Во-вторых, в конце вам необходимо на руки получить акт приемки электросчетчика, который будет заполнен после опломбирования прибора. Для чего надо устанавливать пломбу? Цель одна – не дать возможности потребителю изменить схему подключения.

Установка счетчика в щите на лестничной площадке или гараже своими руками

На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
Доступ к вводному рубильнику для отключения от сети линию этого этажа.

Схема подключения счетчика и автоматов защиты.

Подключение счетчика в подъезде

Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

Аналогичным образом делают ответвление и от нулевого магистрального провода.

Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

true-rock › Блог › И ещё раз об электроснабжение гаража

Сразу уточним, что гараж, в плане электробезопасности, помещение с повышенной опасностью. И рекомендую использовать любые электроустановочные изделия со степенью защиты не ниже IP44. А устройства защитного отключения с током отключения до 30 мА использовать обязательно.

Всё, со вступлением окончено, перейдем к самому электроснабжению гаража. Для начала определимся где у нас будет узел учёта. Тут два основных варианта: 1. Узел учета будет у нас внутри помещения. К стати, тут один пользователь, stranniksberg

, попытался разобраться с таким случаем и именно после тех двух заметок, что я приводил выше — «Гаражная электрика для начинающих». 2. Узел учета находится за пределами нашего гаража.

Теперь по подробнее. 1. Счетчик и вводной автомат у нас в гараже:

По щиту: вводный автомат 2Р С25А, после подключен электросчетчик, после счетчика УЗО и индикатор (для удобства). А далее автоматы: С10А для освещения, С16А для розетки х2

Основные технические требования к установке

Все работы должны производиться при обесточенной сети, отключение делают на главном распредщитке, ВРУ. Наличие напряжения проверяют обычным мультиметром, вольтметром, указателями (отвертками-индикаторами).

Пред тем как установить электросчетчик, надо хотя бы в общем ознакомиться с нормами по проводке. Сечение жил ввода в квартиру по п. 7.1.34 ПУЭ должно быть не меньше 2.5 мм², материал — медь. Стандартно используют 6 мм². Но это не строго фиксированная характеристика — ее значение зависит от совокупной мощности электроприборов в доме.

Если предполагаемое потребление всех одновременно включенных устройств составит до 10 кВт, то потребуется 6 мм². Если есть мощные водогреи и подобные агрегаты, мощность которых может достигать 5 и больше кВт, то подбирают большее сечение, оборудуют трехфазную сеть. В любом случае рекомендовано брать жилы с запасом около 20 %. Но надо смотреть, чтобы вводной кабель не слишком превышал толщину внутренней проводки, так как это может быть небезопасно. Электросчетчик в квартире, его номинал также должен соответствовать токовым нагрузкам с запасом.

Уже действующую алюминиевую проводку в старых зданиях использовать разрешено, но она менее качественная, более ломкая: ток для меди 8 А/1 мм, для Al — 10 А/1 мм; 2.5 мм² первой соответствует около 4 мм² второй. Скрутки и пайки на жилах ввода не допускаются. Не надо путать сечение (в квадратах) и диаметр проводника — это разные понятия, хотя иногда они обозначаются значком ∅.

Зачем нужен многотарифный счётчик и соответствующая система учета электроэнергии?

Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Именно в это время идет повышенная нагрузка на все распределительное электрооборудование, что сказывается на высокой вероятности отказов его именно в эти часы. Электростанции вынуждены сжигать гораздо больше топлива, а это сказывается на увеличении количества выбросов парниковых газов в атмосферу.

Для того, чтобы стимулировать включение мощных потребителей энергии в ночные часы, когда нагрузка наиболее низкая, была разработана многотарифная политика.

В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы (с 23.00 до 7.00) существенно ниже, бывает даже ниже в 2 раза. В некоторых регионах и других промышленно развитых странах бывает, что используется до 12 различных тарифов. Для того чтобы учитывать потребление энергии при такой системе расчётов были разработаны однофазные двухтарифные счётчики.

Производители бытовой техники специально разрабатывают и выпускают такие мощные потребители электрической энергии как стиральные и посудомоечные машины, электрические бойлеры с функцией запуска по таймеру или с отложенным стартом именно для того, чтобы их работа была запланирована на ночные часы, когда тариф минимален.

Очевидно, что многотарифный учет может вести только электронный счетчик, поэтому всем желающим переходить на многотарифную систему придется приобретать именно такой прибор.

При невозможности воспользоваться многотарифным учетом, вполне можно обойтись и обычным индукционным счетчиком, классом точностине менее 2,0. Такой прибор будет оправдан экономически из-за его меньшей цены и более низкой чувствительности, которая не позволяет регистрировать расход электроэнергии приборами, находящимся в дежурном режиме (телевизор, музыкальный центр, компьютер и т.п.).

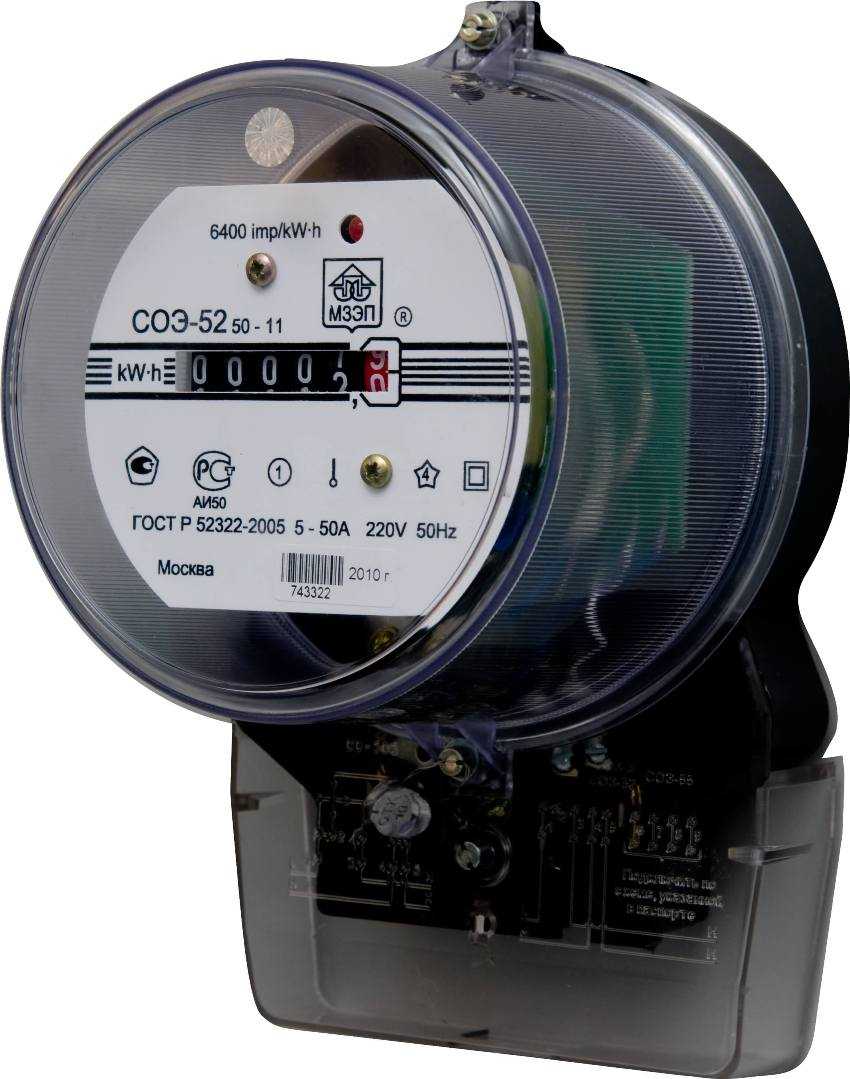

Выбор счетчика электроэнергии: классификация приборов

Технический прогресс не стоит на месте, поэтому современные технологии внедрились во все сферы жизни. Электроэнергетика в этом плане не исключение. Поэтому выбор современных счетчиков для учета использованной электроэнергии достаточно широк.

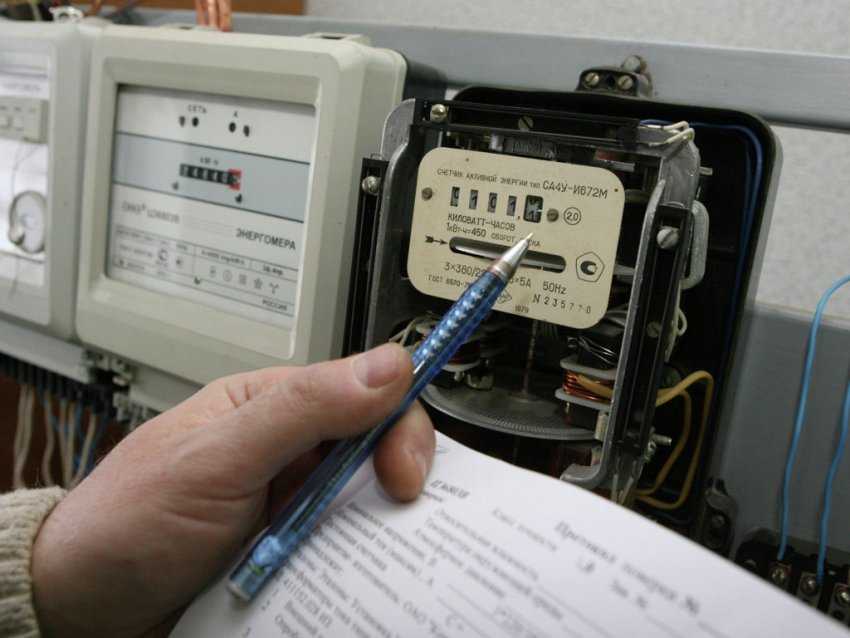

Механические счетчики дешевые, но они имеют значительные погрешности в работе

Классификация приборов осуществляется по таким параметрам, как принцип работы и количество фаз. Каждое из устройств обладает своими техническими характеристиками и особенностями.

В зависимости от принципа работы существуют такие типы электросчетчиков:

Механические устройства – наиболее распространенный вариант. Механические детали прибора движутся благодаря электрическому току, который проходит через счетчик. Количество вращений свидетельствует о потребляемой электроэнергии. Данные приборы дешевые, но они имеют значительные погрешности в работе.
Электронные конструкции – более современные устройства. Количество использованной электроэнергии фиксируется с помощью специальной микросхемы или полупроводника. Затем полученная информация передается с помощью датчиков. Данные устройства работают намного точнее, но и цена их выше.

В зависимости от количества фаз счетчики электроэнергии бывают однофазные и трехфазные. Количество фаз прибора должно соответствовать количеству фаз в сети. Однако в некоторых случаях трехфазные электросчетчики подключаются к электросети с одной фазой. При наличии трехфазной сети возможна установка лишь трехфазных устройств.

Электронные устройства работают намного точнее механических приборов

Технологии развиваются все больше, и теперь возможна установка новых счетчиков электроэнергии, которые способны выполнять учет использованного электричества по нескольким тарифам. Итак, существуют:

однотарифные приборы, которые ведут подсчет лишь по одному тарифу;
двухтарифные устройства – счетчики, которые делят сутки на две тарифные зоны: дневную и ночную;
трехтарифные счетчики, учитывающие потребление электроэнергии в зависимости от трех временных интервалов: пикового, ночного и полупикового.

В зависимости от количества фаз счетчики электроэнергии бывают однофазные и трехфазные

Монтаж щитка

Щиток для счетчика и автоматики состоит из 2 частей: наружная защитная крышка с дверкой и внутренняя часть с 1 или несколькими рейками, а также нулевая шина, так как по правилам питающий ноль распределяется между всеми отходящими проводами именно с ее помощью.

Со щитка надо снять верхнюю панель, открутив 4 болта. Затем — монтаж на стену. Не должно быть перекосов, при разметке и фиксации. Высота счетчика по ПУЭ внутри помещений — 0.8–1.7 м от пола для удобного снятия показателей, визуального контроля табло. Как правило, оснащение ставят на уровне глаз – 1.6–1.7 м. Далее, крепим к стене, используя, в зависимости от ее материала, дюбели по бетону, гипсокартону, саморезы (винты) по дереву.

Правильная установка электрического счетчика обязательно осуществляется по правилам, содержащимся в нормах ПУЭ, которые гласят, что такие приборы, как автоматы, размещаются за пределами квартиры (общий коридор, лестничная клетка). Соответственно, такое же расположение наиболее целесообразное для учетного устройства.

Установка в сложных условиях

Как своими руками подключить автоматы, электросчетчик на даче, в сложных условиях, например, на столбе, осуществляется по обычным правилам. Используют щитки для наружной установки, защищенные, часто они из металла.

Установка электросчетчика в частном доме на столбах, улице подразумевает выполнение следующего (ссылки на ПУЭ):

кабели на столбе в защитной оболочке, коробах, каналах;
шкаф запирающийся, с окошком на уровне циферблата (п. 1.5.30);
до коробки зажимов 0.8–1.7 м. Может быть меньше 0.8 м, но не менее 0.4 м. Высоту в сторону увеличения иногда по указаниям специалистов энергосбыта увеличивают, если есть техническая необходимость для защиты оснащения и при подобных обстоятельствах;
щиток с подогревом, если электроэнергию вырабатывает генератор электростанции (п.1.5.30) с защитой не хуже IP X4. Впрочем, правило по подогреву застарелое — если температурный режим изделия допускает, то можно ставить и без этой опции. Например, Меркурий 206 может работать при −45… +45° C;
вводный автомат на расстоянии не меньше 10 м (п.7.1.36 и 1.5.36);
заземление для металлических шкафов обязательное (обычно это штырь, вбитый в землю);
после счетчика в доме — вводное УЗО номиналом до 300 мА (п. 7.1.84).

Способы крепления и как установить электросчетчик в частном доме на нестандартных конструкциях любые, обеспечивающие ровное положение, устойчивость, надежность, опору: металлические хомуты, кронштейны, рамы, толстые монтажные полосы с зажимами.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

Правильный выбор сечения монтажных проводов.
Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

Л1 – на ввод питающей линии;
Л2 – выход на нагрузку;
И1 – на ввод счетчика;
И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока
