Способы проверки светодиодов на исправность

Классификация

Диоды относятся к простым полупроводниковым радиоэлементам на основе p-n перехода. На рисунке представлено графическое обозначение наиболее распространенных типов этих устройств. Анод отмечен «+», катод – «-» (приведено для наглядности, в схемах для определения полярности достаточно графического обозначения).

Принятые обозначения

Типы диодов, указанные на рисунке:

• А – выпрямительный;
• B – стабилитрон;
• С – варикап;
• D – СВЧ-диод (высоковольтный);
• E – обращенный диод;
• F – туннельный;
• G – светодиод;
• H – фотодиод.

Теперь рассмотрим способы проверки для каждого из перечисленных видов.

Практическая часть: проверка различных светодиодов

С проверкой одиночного элемента все понятно: необходимо просто подать напряжение (значение должно быть немного выше напряжения падения) на ножки светодиода. Это можно сделать при помощи тестера: на его контактах есть напряжение порядка 5 вольт и ограничитель тока в виде внутренних резисторов.
Таким образом, проверяется исправность, но не соответствие рабочим параметрам.

Если надо протестировать характеристики, потребуется специальный прибор для проверки светодиодов. Он должен состоять из регулируемого источника питания (регулировка по току и напряжению), вольтметра, амперметра и люксометра (для замера яркости свечения).

Такие приборы есть в продаже, или изготавливаются самостоятельно (это объемный материал для отдельной статьи).
Но проверка одиночного элемента, как правило, нужна перед его установкой. В основном диоды проверяют в устройствах.

Как проверить гирлянду на светодиодах?

В первую очередь, визуально. Если последовательные LED элементы имеют защиту от неисправности, при перегорании одного диода он переходит в режим короткого замыкания. То есть, ток через него протекает, но он не светится.

Если такой опции нет, проверяется последовательная цепь. Необходимо соединить один щуп мультиметра к плате управления гирляндой на светодиодах, и последовательно проверять цепь после каждого элемента (соблюдая полярность).

Место обрыва цепи – это неисправный элемент. Его можно затем проверить отдельно, для достоверности.

Как проверить светодиоды в светодиодной лампе?

Как правило, внутри светильника расположена матрица из множества LED элементов. Они соединены последовательно, и подключены к общему блоку питания (драйверу).

Проверить СМД светодиод можно, не выпаивая его из монтажной платы. Для этого просто подключаем щупы мультиметра в режиме прозвонки. Исправные элементы будут светиться.Проверяем светодиоды в лампе — видео

То есть, SMD элементы проверяются по такой же методике, как и DIP. Сопротивление остальной сборки, как и блока питания, на результат не влияют.

Как проверить инфракрасный светодиод?

Если достаточно узнать, пробит он или нет – проверка проводится как на обычном диоде. В одну сторону есть ток, в другую нет. Визуальная проверка возможна с помощью фотоаппарата или камеры смартфона.

Надо подать соответствующее питание на элемент, и посмотреть на него через экран смартфона или фотоаппарата. Свечение явно видно: таким способом обычно проверяют исправность пульта от телевизора.

Обратите внимание
Если вы проверяете светодиод подачей питания на ножки, лучше делать это через резистор 10-100 Ом. Напряжение должно быть в диапазоне 3-5 вольт

Без резистора вы можете превысить силу тока, и LED элемент просто сгорит.

А вот для того, чтобы проверить ультрафиолетовый светодиод, никаких дополнительных приспособлений не требуется.

Единственное ограничение – отсутствие прямого солнечного света, и полумрак в помещении. Иначе вы просто не увидите, как он светится. Напряжение и сила тока, как у стандартного диода.

Особенности диодов

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.

Различные виды диодов.

На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:

• светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
• защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Будет интересно Способы проверки транзисторов на работоспособность

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Таблица замеров характеристик диодов с помощью мультимера.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

• превышение максимально допустимого уровня прямого тока;
• превышение обратного напряжения;
• некачественная деталь;
• нарушение правил эксплуатации прибора, установленных производителем.

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Что такое мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

• измеряет напряжение;
• определяет сопротивление;
• проверяет провода на предмет наличия обрывов.

Будет интересно Как сделать регулятор мощности на симисторе своими руками

С помощью этого прибора даже можно определить пригодность батарейки.

Проверка светодиодов в лампе.

Как проверить диод

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?». Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

• необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
• при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
• красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
• после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
• делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Иные приборы и приспособления для проверки светодиода

При отсутствии мультиметра всегда можно проверить светодиод подручными средствами:

1. Батарейка. Схема проверки зависит от её напряжения:

3 вольта. При таком напряжении можно проверить большинство LED кристаллов. Их контакты или ножки соединяются с равнозначными по полярности сторонами батарейки.

Проверка светодиода в фонарике без выпаивания

4,5 вольта. Схема аналогична, но в цепь последовательно включается резистор сопротивлением от 150 до 200 Ом. Это позволяет избежать большого напряжения и выхода СД из строя.

Схема проверки светодиода батарейкой 4,5 — 12 вольт

• 9 вольт батарейка типа «крона». Схема аналогична цепи 4,5 вольт, но сопротивление составляет 750 Ом.
• 12 вольт. Используется для проверки светодиодных лент. Большое напряжение позволяет проверять сразу небольшие участки ленты.

1. Параллельно соединенные пальчиковые батарейки. Позволяет регулировать уровень напряжения в зависимости от вида светоизлучающего диода.

Проверка светодиода пальчиковой батарейкой

1. Зарядное устройство от мобильного телефона старого образца. Штекер зарядки обрезается, зачищаются провода. Для удобства можно припаять к ним зажимы «крокодильчики». Соблюдая полярность (красный к аноду, черный к катоду) зажимы соединяются с контактами СД.

Проверка светодиода зарядным устройством от старого мобильного телефона

1. Проверка инфракрасных светодиодов. Данный вид проверяется любым из удобных способов. Его отличие заключается в том, что человеческий взгляд не способен увидеть инфракрасное свечение. Для этого следует навести на диод камеру смартфона, на экране которого будет видно свечение.

Проверка свечения инфракрасного светодиода при помощи камеры смартфона

Тестирование в режиме прозвонки

У каждого мультиметра, независимо от того, насколько дорогостоящим он является и какой фирмой был произведен, обязательно имеется функция проверки работоспособности светодиода. Это так называемая прозвонка.

Перед тем как прозвонить светодиод мультиметром, необходимо ручку переключения режимов тестера установить на режим прозвонки. Затем к контактам проверяемого прибора приложить черный и красный щупы мультиметра. Благодаря такому способу проверки, можно также определить, какой мощностью обладает светодиод.

Проверяя диод на работоспособность, важно учитывать такую особенность: электроток тестера, настроенного на режим прозвонки, довольно слабый, поэтому он может не оказать никакого воздействия на лампочку. Проверяемый объект может быть вполне работоспособным, но светиться не будет из-за недостаточной силы тока. Может быть и другое последствие слабого тока: светодиод начнет светиться, но излучение его будет настолько мизерным, что при обычном дневном свете разглядеть его не удастся

Перед тем как приступать к проверке, рекомендуется уменьшить яркость внешнего света

Может быть и другое последствие слабого тока: светодиод начнет светиться, но излучение его будет настолько мизерным, что при обычном дневном свете разглядеть его не удастся. Перед тем как приступать к проверке, рекомендуется уменьшить яркость внешнего света

Если же по каким-либо причинам этого сделать нельзя, следует обращать внимание не на сам прибор, а на измерительный прибор, точнее, на его показания. Если он исправен, то цифра, показываемая тестером, должна отличаться от единицы. Можно даже очень мощный диод прозвонить мультиметром

Однако недостаток способа состоит в том, что провести проверку элементов, которые впаяны в микросхему, не получится. Для проверки светодиода, находящегося в микросхеме, нужно использовать специальные переходники, которые присоединяются к щупам тестера

Можно даже очень мощный диод прозвонить мультиметром. Однако недостаток способа состоит в том, что провести проверку элементов, которые впаяны в микросхему, не получится. Для проверки светодиода, находящегося в микросхеме, нужно использовать специальные переходники, которые присоединяются к щупам тестера.

Как проверить светодиод мультиметром (тестером) на работоспособность?

Проверка светодиода мультиметром является наиболее простым и правильным способом определения его работоспособности. Цифровой мультиметр (тестер) – это многофункциональный измерительный прибор, возможности которого отражены в позициях переключателя на передней панели. На работоспособность светодиоды проверяются при помощи функций, присутствующих в любом тестере. Методы проверки рассмотрим на примере цифрового мультиметра DT9208A. Но сначала немного затронем тему причин неисправности новых и выхода из строя старых светоизлучающих диодов.

Основные причины неисправности и выхода из строя светодиодов

Особенность любого излучающего диода – низкий предел обратного напряжения, который лишь на несколько вольт превышает падение на нём в открытом состоянии. Любой электростатический разряд или неверное подключение в ходе наладки схемы может стать причиной выхода LED (аббревиатура от англ.

Light-emitting diode) из строя. Сверхъяркие малоточные светодиоды, применяемые в роли индикаторов питания различных устройств, часто перегорают в результате скачков напряжения. Их планарные аналоги (SMD LED) широко используются в лампах на 12 В и 220 В, лентах и фонариках.

В их исправности также можно убедиться с помощью тестера.

Стоит отметить, что небольшая доля бракованных (около 2%) светодиодов поставляется от производителя. Поэтому дополнительная проверка светодиода тестером перед монтажом на печатную плату не помешает.

Методы диагностики

Простейшим способом, которым чаще всего пользуют радиолюбители, является проверка светоизлучающих диодов мультиметром на работоспособность при помощи щупов. Способ удобен для всех типов светоизлучающих диодов, независимо от их исполнения и количества выводов. Установив переключатель в положение «прозвонка, проверка на обрыв», щупами касаются выводов и наблюдают за показаниями. Замыкая красный щуп на анод, а черный на катод исправный светодиод должен засветиться. При смене полярности щупов на экране тестера должна оставаться цифра 1.

Свечение излучающего диода во время проверки будет небольшой и на некоторых светодиодах при ярком освещении может быть незаметно.

Для точной проверки многоцветных LED с несколькими выводами необходимо знать их распиновку. В противном случае придется наугад перебирать выводы в поисках общего анода или катода. Не стоит бояться тестировать мощные светодиоды с металлической подложкой. Мультиметр не способен вывести их из строя, путём замера в режиме прозвонки.

Проверку светодиода мультиметром можно выполнить без щупов, используя гнёзда для тестирования транзисторов. Как правило, это восемь отверстий, расположенных в нижней части прибора: четыре слева для PNP транзисторов и четыре справа для NPN транзисторов. PNP транзистор открывается подачей положительного потенциала на эмиттер «Е». Поэтому анод нужно вставить в гнездо с надписью «Е», а катод – в гнездо с надписью «С». Исправный светодиод должен засветиться.

Для тестирования в отверстиях под NPN транзисторы нужно сменить полярность: анод — «С», катод – «Е». Таким методом удобно проверять светодиоды с длинными и чистыми от припоя контактами

При этом неважно, в каком положении находится переключатель тестера. Проверка инфракрасного светодиода происходит также, но имеет свои нюансы из-за невидимого излучения. В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц

В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц.

При смене полярности на экране должна быть единица.

Для проверки ИК диода в гнёздах тестирования транзисторов дополнительно придётся задействовать цифровую камеру (смартфон, телефон и пр.) Инфракрасный диод вставляют в соответствующие отверстия мультиметра и сверху на него направляют камеру. Если он в исправном состоянии, то ИК излучение будет отображаться на экране гаджета в виде светящегося размытого пятна.

Проверка мощных SMD светодиодов и светодиодных матриц на работоспособность кроме мультиметра требует наличия токового драйвера. Мультиметр включают последовательно в электрическую цепь на несколько минут и следят за изменением тока в нагрузке. Если светодиод низкого качества (или частично неисправный), то ток будет плавно нарастать, увеличивая температуру кристалла. Затем тестер подключают параллельно нагрузке и замеряют прямое падение напряжения. Сопоставив измеренные и паспортные данные из вольт-амперной характеристики можно сделать вывод о пригодности LED к эксплуатации.

Особенности проверки светодиодных лампочек

При помощи мультиметра можно прозванивать цветные, стандартные и сверхъяркие диоды.

Стандартная лампочка с цоколем Е27

Подобная лампа используется для бытовых люстр или светильников. Чтобы проверить исправный или нерабочий светодиод, понадобится:

1. Убрать рассеиватель с лампочки при помощи пластиковой банковской карты, помещенной между элементом и корпусом.
2. Пластиковую карту аккуратно передвигать по склейке. Прочный шов можно прогреть строительным феном.
3. Открыть плату.
4. Щупами прикоснуться к элементам и дождаться, пока они засветятся тусклым сиянием.

Если диоды не горят, лампочка сломалась.

Сверхъяркие диоды

Синими, желтыми или белыми светодиодами обычно оснащается гирлянда. Тест проводится без щупов с использованием транзисторных гнезд по следующему алгоритму:

1. Определить распиновку СМД.
2. Найти 8 гнезд внизу прибора – 4 левых под PNP-транзисторы и 4 правых под NPN-транзисторы.
3. Поместить щупы, вставив анод в отверстие Е, а катод – в отверстие С.
4. Открыть элемент PNP, подав положительный заряд на эмиттер Е. Исправный светодиод будет гореть.
5. Поменять полярность транзисторов для NPN. Анод ставится на С, катод – на Е.

Как проверить LED-прожектор

Проверка светодиода осуществляет после определения типа элемента. На фонарях устанавливаются:

• плата с маленькими SMD, которые проверяются прозвонкой по аналогии со стандартной лампочкой;
• большой желтый элемент, работающий от напряжения 10-30 В.

Напряжения большого элемента много для тестера, поэтому определить работоспособность элемента можно только драйвером. Он должен соответствовать показателям диода.

Нюансы тестирования инфракрасных диодов

Инфракрасный светодиод выдает невидимое излучение, поэтому важно следить за показателями на дисплее мультиметра. Щупы устанавливаются путем подачи плюса на анод и минуса на катод. Касаясь зондами к рабочему ИК-диоду, можно увидеть на экране цифру 1000

При перемене полярности высвечивается 1

Касаясь зондами к рабочему ИК-диоду, можно увидеть на экране цифру 1000. При перемене полярности высвечивается 1.

Для точности проверки инфракрасного диода гнездами транзисторов задействуется камера смартфона или цифровое устройство. ИК-светодиод понадобится поместить в транзисторные гнезда и направить на него камеру. Об исправности свидетельствует светящееся размытое пятно на дисплее гаджета.

Подпайка параллельного красного LED-свечения наглядно отразит работоспособность диода. Если в момент мерцания сигнал подается на элемент, его следует заменить. Если подсветка не работает, неисправен пульт.

Проверка светодиодного моста

Диодный мост – сборка из 4-х элементов. Они соединяются, так, чтобы переменное напряжение АС подавалось на два из 4-х выводов, переходило в постоянное напряжение DC и снималось с 2-х других выводов. Стабилитроны выравнивают напряжение в узком диапазоне.

Прозвонить светодиод-мост можно так:

1. Найти, на какой вывод подключать мультиметр, сделав условную нумерацию.
2. Прозвонить первый диод, подкинув щупы на выводы 1 и 2.
3. Протестировать второй светодиод путем подключения щупов на выводы 2 и 3.
4. Замерить параметры третьего диода, подключив зонды к выводам 1 и 4.
5. Определить исправность четвертого элемента, подкинув щупы на выводы 4 и 3.
6. Посмотреть показания на табло.

Стабильность напряжения проверяется в режиме максимального диапазона – 220 В. Его увеличивают постепенно и прекращают подавать до момента протекания тока через схему.

Использование мультиметра для проверки светодиодов

Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.

Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.

Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.

Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.

Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.

Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.

После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.

Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.

Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.

Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.

Тестирование варикапов

В отличие от обычных диодов, у варикапов p-n переход обладает непостоянной емкостью, величина которой пропорциональна обратному напряжению. Проверка на обрыв или замыкание для этих элементов осуществляется также, как у обычных диодов. Для проверки емкости потребуется мультиметр, у которого есть подобная функция.

Демонстрация проверки варикапа

Для тестирования потребуется установить соответствующий режим мультиметра, как показано на фото (А) и вставить деталь в разъем для конденсаторов.

Как правильно заметил один из комментаторов данной статьи, действительно, определить емкость варикапа, не оперируя номинальным напряжением невозможно. Поэтому, если возникла проблема с идентификацией по внешнему виду, потребуется собрать простую приставку для мультиметра (повторюсь для критиков, именно  цифрового мульти метра с функцией измерения емкости верки конденсаторов, например UT151B).

Приставка к мультиметру для измерения емкости варикапа

Обозначения:

• Резисторы: R1, R2 -120 кОм (да, два резистора, да последовательно, нет одним заменить нельзя, паразитную емкость, далее без комментариев); R3 – 47 кОм; R4 – 100 Ом.
• Конденсаторы: С1 – 0,15 мкФ; С2 – 75 пФ; С3 – 6…30 пФ; С4 – 47 мкФ га 50 вольт.

Устройство требует настройки. Она довольно проста, собранное устройство, подключается к измерительному прибору (мультиметр с функцией измерения емкости)

Питание должно подаваться со стабилизированного источника питания (важно) с напряжением 9 вольт (например, батарея Крона). Меняя емкость подстрочного конденсатора (С2) добиваемся показания на индикаторе 100 пФ

Это значение мы будем вычитать от показания прибора.

Данный вариант неидеален, необходимость его практического применения вызывает сомнения, но схема наглядно  демонстрирует зависимости емкости варикапа  от номинального напряжения .

Причины неисправности

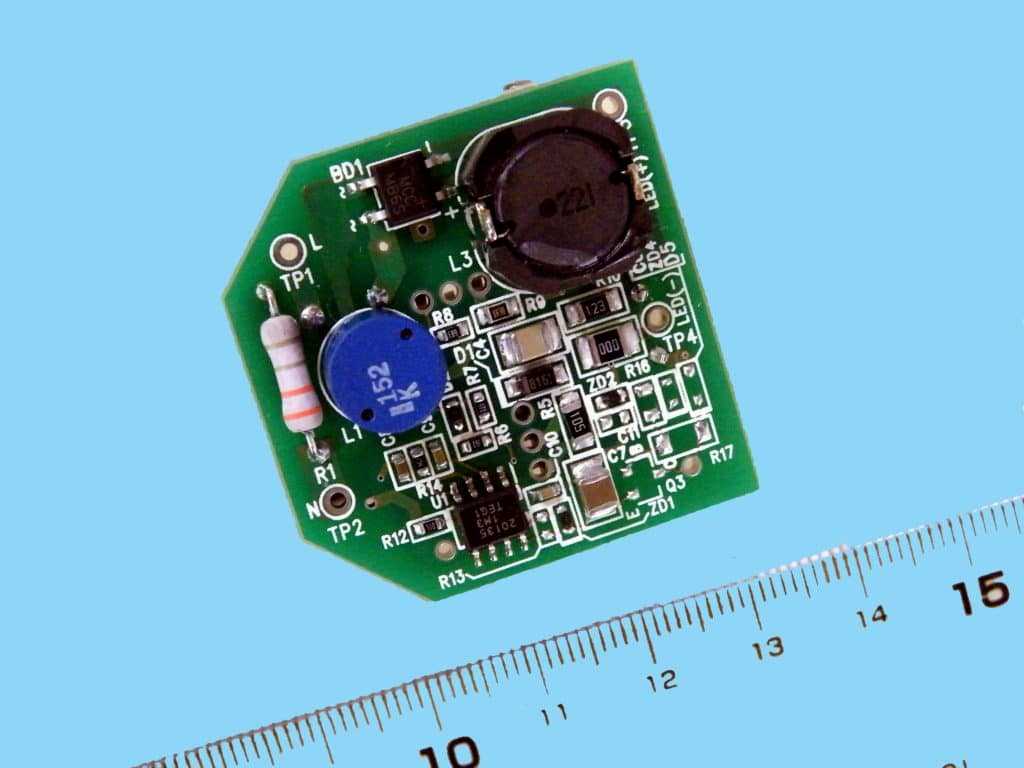

Светодиодный драйвер

Качественный светодиод имеет очень большой срок службы и сам по себе сломаться просто-напросто не может. Производители отводят примерно 2-3% на заводской брак и не скрывают этого, но остальные 97% после установки их в осветительный прибор будут исправно трудиться до определённого момента. Наступает он в подавляющем большинстве случаев из-за сильного и резкого перепада напряжения. В мощных лампах он нивелируется при помощи встроенного стабилизатора, больше известного, как драйвер. Но в небольших устройствах такой защиты нет, и светодиод практически ничто не защищает. Поэтому они и выходят из строя.
