Срок службы всего светильника

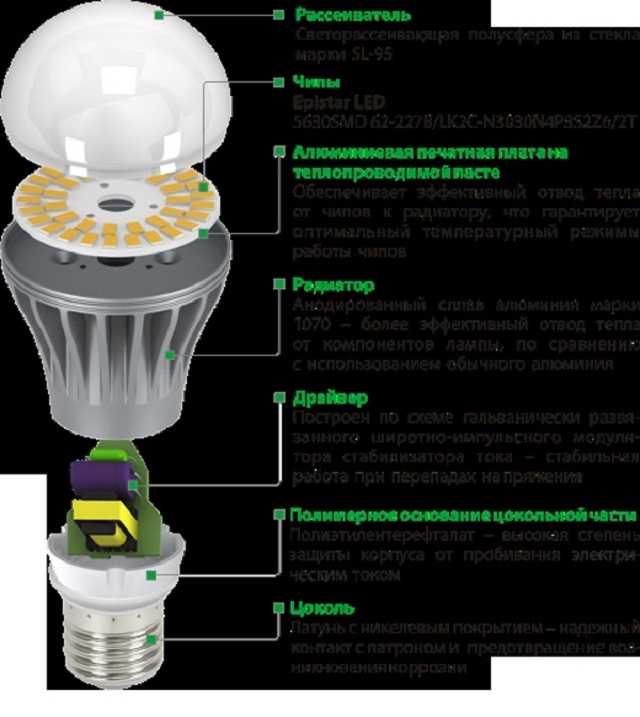

В рекламных материалах производители светильников зачастую указывают именно срок службы светодиодов в нормальных условиях. Но в светильнике из-за перегрева светодиоды могут работать меньше заявленного производителем срока. К тому же, кроме светодиодов, срок службы светильника определяется долговечностью драйвера (блока питания) и вторичной оптики. Для эффективного теплоотвода в светодиодных светильниках используется ребристый алюминиевый профиль (рис. 6).
Рис. 6. Светильник Color Graze компании Royal Philips Electronics
Линзы вторичной оптики в светодиодных светильниках обычно изготавливается из пластмассы, которая со временем мутнеет. Отражатели зачастую делают из пластмассы, покрытой тонким слоем металла. Здесь может возникнуть эффект потускнения металлической поверхности. Указанные проблемы решаются путем использования современных материалов, а также герметизацией корпуса светильника.
Для длительной работы светодиодов также важны стабильность напряжения питания и силы тока, которые дает драйвер, а также его устойчивость к всплескам сетевого напряжения. Современная элементная база позволяет создавать блоки питания со сроком службы 50000 часов и более. Но может оказаться и так, что ресурс блока питания меньше, чем у светодиодов.
Если светодиод питать током, сила которого больше номинального значения, то можно значительно увеличить его яркость, чем успешно пользуются недобросовестные производители светильников. Обратной стороной такого подхода становится преждевременный выход из строя светодиодов.
При «разгоне» светодиодов можно увеличить срок службы посредством более сильного охлаждения кристалла, чем при нормальном режиме работы. Однако надо понимать, что даже при обеспечении нормального теплового режима срок службы светодиодов при «разгоне» все равно снижается, поскольку одной из причин деградации кристаллов является превышение максимально допустимого значения тока.
Типы схем
Схема подключения светодиодов бывает двух типов, которые зависят от источника питания:
- светодиодный драйвер со стабилизированным током;
- блок питания со стабилизированным напряжением.
В первом варианте применяется специализированный источник, который имеет определенный стабилизированный ток, например 300мА. Количество подключаемых LED диодов ограничено только его мощностью. Резистор (сопротивление) не требуется.
Во втором варианте стабильно только напряжение. Диод имеет очень малое внутреннее сопротивление, если его включить без ограничения Ампер, то он сгорит. Для включения необходимо использовать токоограничивающий резистор.Расчет резистора для светодиода можно сделать на специальном калькуляторе.
Калькулятор учитывает 4 параметра:
- снижение напряжения на одном LED;
- номинальный рабочий ток;
- количество LED в цепи;
- количество вольт на выходе блока питания.
Разница кристаллов

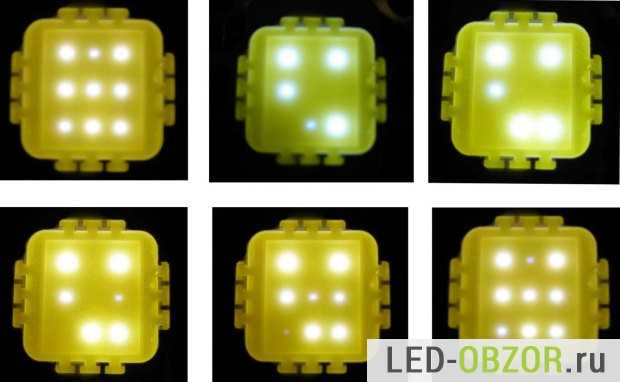

Если вы используете недорогие LED элементы китайского производства, то скорее всего у них будет большой разброс параметров. Поэтому реальное значение Ампер цепи будет отличатся и потребуется корректировка установленного сопротивления. Чтобы проверить насколько велик разброс параметров, необходимо включить все последовательно. Подключаем питание светодиодов и затем понижаем напряжение до тех пор, когда они будут едва светиться. Если характеристики отличаются сильно, то часть LED будет работать ярко, часть тускло.
Это приводит к тому, что на некоторых элементах электрической цепи мощность будет выше, из-за этого они будут сильнее нагружены. Так же будет повышенный нагрев, усиленная деградация, ниже надежность.
Как определить какой светодиод стоит?
Как определить какой светодиод стоит в вашем устройстве или приборе.
Порядок действий тот же самый
- Вам необходимо воспользоватся тестером и определить напряжение светодиода. Вам может помочь в этом наша статья Как проверить светодиод?
- Далее после того как вы определили весь светодиодный модуль вышел из строя или одиночный светодиод. Вам нужно определить тип светодиода, а именно его габариты корпуса. Измеряются они в миллиметрах. Вам может помочь в этом наша статья Размеры светодиодов.
- Далее зная корпус диода и его напряжение вам не составит ни какого труда приобрести нужные вам светодиоды или светодиодные модули на Aliexpress.
ВНИМАНИЕ!
Если перед вами светодиодный модуль с вышедшими из строя светодиодами и перед вами стабилизированный по напряжению модуль (т.е на напряжение 12/24 В). Проверьте тестером элементы сопротивления, так как зачастую светодиоды выходят из строя благодаря сгоревшему сопротивлению в цепи.
Назначение диода, анод диода, катод диода, как проверить диод мультиметром
Назначение диода – проводить электрический ток только в одном направлении. Когда-то давно применялись ламповые диоды. Но сейчас используются в основном полупроводниковые диоды. В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом.
На рисунке показано условное обозначение диода на схеме. Буквами А и К соответственно обозначены анод диода и катод диода. Анод диода – это вывод, который подключается к положительному выводу источника питания, непосредственно или через элементы схемы. Катод диода – это вывод из которого выходит ток положительного потенциала и далее через элементы схемы попадает на отрицательный электрод источника тока. Т.е. ток через диод идёт от анода к катоду. А в обратном направлении диод ток не пропускает. Если каким-то из своих выводов диод подключается к источнику переменного напряжения, то на другом его выводе получается постоянное напряжение с полярностью, зависящей от того, как диод подключен. Если он подключен анодом к переменному напряжению, то с катода мы получим положительное напряжение. Если он подключен катодом, то с анода будет получено соответственно отрицательное напряжение.
Как проверить диод мультиметром
Как проверить диод мультиметром или тестером – такой вопрос встаёт тогда, когда есть подозрение, что диод неисправен. Но, ответ на этот вопрос даёт ещё один ответ, где у диода анод, а где катод. Т.е. если мы изначально не знаем цоколёвку диода, то просто ставим мультиметр или тестер на прозвонку диодов (или на измерение сопротивления) и по очереди прозваниваем диод в обоих направлениях. Если диод исправен, наш прибор будет показывать прохождение тока только в одном из вариантов. Если диод пропускает ток в обоих вариантах – диод пробит. Если он не пропускает ни в каком варианте, диод перегорел и также неисправен. В случае исправного диода, когда он проводит ток, смотрим на клеммы прибора, тот вывод диода, что подключен к положительному выводу тестера, является анодом диода, а тот, что к отрицательному – катодом диода. Проверка диодов очень похожа на проверку транзисторов.
История возникновения
Строение светодиода Устройство и принцип работы светодиодных излучателей проще понять, если ознакомиться с предысторией их возникновения. Впервые это излучающее изделие появилось на свет в 1962 году в виде монохромного диода красного свечения. Несмотря на целый ряд недостатков, технология его изготовления была признана перспективной. Спустя десятилетие после демонстрации красного образца широкой публике были представлены зеленые и желтые светодиоды. Из-за невысокой отдачи эти изделия в основном применялись в пределах дома в качестве индикаторов на лицевых панелях бытовых электронных приборов.
Со временем интенсивность свечения увеличили в несколько раз, а в 90-х годах прошлого века удалось сделать образец со световым потоком, равным 1 люмену. В 1993 году японским инженером С. Накамурой был создан первый в истории синий диод, отличающийся повышенным уровнем светимости. С этого момента их разработчики научились получать любой цвет видимого спектра, включая белый.
Благодаря замечательным характеристикам светодиодных изделий, они со временем составили серьезную конкуренцию привычным для многих лампочкам накаливания.
Светодиоды типа DIP
Полупроводниковые элементы данной категории относятся к слаботочным изделиям, поэтому они в основном применяются для дополнительной подсветки. Обычно они устанавливаются в качестве индикаторов или основных источников в гирляндах. С появлением более совершенных технологий их производство существенно сократилось.
Принцип работы светодиода малой мощности сравнительно прост. В качестве основы выступает корпус, имеющий цилиндрическую форму. Он изготавливается из эпоксидной смолы. Во внутренней части находятся специальные выводы, вставленные в печатную плату. Закругленный цилиндр позволяет создать направленный световой поток.
Излучающий элемент в виде кристалла размещен на катоде, который напоминает небольшой флажок. Он при помощи сверхтонкого провода соединен с анодом. Встречаются изделия сразу с двумя или тремя кристаллами, имеющими разные цвета. При необходимости в корпус внедряется управляющий чип, необходимый для контроля над свечением.
Для наращивания уровня светового потока в таких светодиодах начали делать четыре вывода вместо двух. Однако при таком варианте нагрев кристалла значительно увеличился, что привело к ограничению возможной сферы применения.
Классификация светодиодов по их области применения
Такие элементы могут быть индикаторными и осветительными. Первые были изобретены раньше вторых, при этом они уже давно используются в радиоэлектронике. А вот с появлением первого осветительного светодиода начался настоящий прорыв в электротехнике. Спрос на осветительные приборы подобного типа неуклонно растет. Но и прогресс не стоит на месте – изобретаются и внедряются в производство все новые виды, которые становятся все ярче, не потребляя при этом больше энергии. Разберем более подробно, какими бывают светодиоды.
Индикаторные светодиоды: немного истории
Первый такой светодиод красного цвета был создан в середине ХХ века. Хотя он имел низкую энергоэффективность и излучал тусклое свечение, направление оказалось перспективным и разработки в этой обрасти продолжились. В 70-х годах появляются зеленые и желтые элементы, а работы по их усовершенствованию не прекращаются. К 90-му году сила их светового потока достигает 1 Люмена.
1993 год ознаменован появлением в Японии первого синего светодиода, который был намного ярче предшественников. Это означало, что теперь, совмещая три цвета (которые и составляют все оттенки радуги), можно получить любой. В начале 2000-х сила светового потока уже достигает 100 Люмен. В наше время светодиоды не перестают совершенствоваться, наращивая яркость без увеличения потребляемой мощности.
Использование светодиодов в бытовом и промышленном освещении
Сейчас подобные элементы используются во всех отраслях, будь то машино- или автомобилестроение, освещение производственных цехов, улиц или квартир. Если взять последние разработки, то можно сказать, что даже характеристики светодиодов для фонариков порой не уступают старым галогеновым лампам на 220 В. Попробуем привести один пример. Если взять характеристики светодиода 3 Вт, то они будут сопоставимы с данными лампы накаливания с потреблением 20-25 Вт. Получается экономия электроэнергии почти в 10 раз, что при ежедневном постоянном использовании в квартире дает весьма существенную выгоду.
Чем хороши светодиоды и есть ли в них минусы
О положительных качествах световых диодов можно сказать многое. Основными из них можно назвать:
- Экономичность без потери силы светового потока – здесь они вне конкуренции,
- Прочный корпус – отсутствует опасность механического повреждения,
- Долговечность – такие элементы работают в десятки раз дольше ламп накаливания,
- Компактность – имеют малые габариты,
- Наиболее безопасны – работают от сети 3-24 В,
- Экологичны – не требуют специальной утилизации.
Что же касается отрицательных сторон, то их всего две:
- Работают только с постоянным напряжением,
- Вытекает из первого – высокая стоимость ламп на их основе по причине необходимости использования драйвера(электронного стабилизирующего блока).
Индикаторные LED
Индикаторные светодиоды, в свою очередь, можно разбить на несколько групп.
DIP светодиоды
Светодиоды этого типа представляют собой светоизлучающий кристалл в выводном корпусе, часто с выпуклой линзой. Типы корпусов: цилиндрические, диаметром 3, 4, 5, 8, 10… мм, и прямоугольные.
Выпускаются в очень широком диапазоне цветов – вплоть до ИК и УФ диапазонов. Могут быть как одноцветными, так и многоцветными (когда в одном корпусе сосредоточено несколько кристаллов разных цветов), — например, RGB.
Одним из недостатков этих LED можно отметить невысокий угол рассеяния светового потока: обычно не более 60⁰.
Super Flux “Piranha”
Конструктивно светодиоды Пиранья представляют собой сверхъяркие светодиоды в прямоугольном корпусе с четырьмя выводами. Такая конструкция позволяет надежно закрепить светодиод на плате.
Доступные разновидности: красный, зеленый, синий и три белых (различаются температурой свечения). Выпускаются в корпусах с линзой (3 и 5 мм) и без нее. Угол рассеяния варьируется в пределах от 40⁰ до 120⁰.
Область применения Piranha – подсветка автомобильных приборов, дневных ходовых огней, рекламных вывесок и т.д.
Straw Hat
Наряду с Piranha, большим углом рассеяния светового потока обладают светодиоды типа Straw Hat («соломенная шляпа»). Внешне они напоминают обычные цилиндрические двухвыводныне LED, но с меньшей высотой и увеличенным радиусом линзы, за что и получили свое название.
Излучающий кристалл в этих светодиодах расположен ближе к передней стенке линзы (не забудьте почитать про назначение линзы для светодиода), благодаря чему достигается угол рассеяния порядка 100-140⁰.
Выпускаются красные, синие, зеленые, желтые и белые LED. Благодаря способности создавать ненаправленное излучение, могут использоваться в декоративных целях, в качестве замены ламп аварийной тревоги и других местах, где требуется равномерная подсветка с низким энергопотреблением.
SMD светодиоды
Кроме выводных LED, выпускаются светодиоды типа SMD. Сюда следует отнести сверхъяркие цветные и белые светодиоды мощностью около 0.1 Вт в корпусе для поверхностного монтажа. Размеры корпусов обычно стандартные для любых элементов типа SMD: 0603, 0805, 1210 и т.д., где маркировка обозначает длину и ширину в сотых долях дюйма или в миллиметрах. При этом существуют как разновидности с выпуклой линзой, так и без нее.
Благодаря простоте монтажа, на основе этих LED выпускаются светодиодные ленты. Например, широкую известность в этой области приобрел светодиод Cree SMD 3528.
Различия по мощности
В зависимости от назначения мощность потребления может составлять от единиц мВт до десятков Вт. Первые, самые маленькие типы светодиодов – это бескорпусные кристаллы. Их используют для создания COB-матриц с применением последних технологий. Ко второму типу условно можно отнести изделия мощностью от 60 мВт до 1 Вт (ультраяркие в прозрачном корпусе, SMD 3528 и их производные). В третью группу войдут светодиоды с мощностью рассеивания более 1 Вт, требующие применения дополнительной системы охлаждения. Самыми мощными принято считать COB-матрицы. Один такой модуль размером 35х35 мм способен рассеивать до 180 Вт.
Напряжение питания светодиодов
Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.
Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?
Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.
Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.
Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе.
В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.
С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.
Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта. В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт.
Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.
Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.
Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.
В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.
Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.
Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.
В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.
Как работает элемент?
Принцип действия светодиода основывается на функциях и свойствах p-n-перехода. Под ним понимается специальная область, в которой имеет место пространственное изменение типа проводимости (от электронной n-области к дырочной p-области). p-полупроводник является носителем положительного, а n-полупроводник – отрицательного заряда (электронов).
В конструкции светодиода положительным и отрицательным электродами выступают анод и катод, соответственно. Поверхность электродов, которая находится снаружи колбы, имеет металлические контактные площадки, к которым припаяны выводы. Таким образом, после подачи положительного заряда на анод и отрицательного – на катод – на p-n переходе начинает протекание электрического тока.
При прямом включении питания дырки из области p-полупроводника и электроны из области n-полупроводника буду направлено двигаться на встречу друг другу. В результате этого на границе дырочно-электронного перехода происходит рекомбинация, то есть обмен, и выделяется световая энергия в виде фотонов.
Как проверить светодиод мультиметром
Один из способов проверки рабочего состояния светодиодов – тестирование мультиметром. Таким прибором можно диагностировать светодиоды любого исполнения. Перед тем как проверить светодиод тестером, переключатель прибора устанавливают в режиме «прозвонки», а щупы прикладывают к выводам. При замыкании красного щупа на анод, а черного на катод, кристалл должен излучать свет. Если поменять полярность, на дисплее прибора должна отображаться показание «1».
Схема проверки светодиода с помощью цифрового мультиметра
Тестирование LED-приборов можно произвести, не используя щупы. Для этого в отверстия, расположенные в нижнем углу прибора, анод вставляют в отверстие с символом «Е», а катод – с указателем «С». Если светодиод в рабочем состоянии – он должен засветиться. Этот метод тестирования подходит для светодиодов с достаточно длинными контактами, очищенными от припоя. Положение переключателя при таком способе проверки не имеет значения.
Как проверить светодиоды мультиметром, не выпаивая? Для этого необходимо припаять к щупам тестера кусочки от обычной скрепки. В качестве изоляции подойдет текстолитовая прокладка, которая укладывается между проводами, после чего обрабатывается изолентой. На выходе получается своеобразный переходник для подключения щупов. Скрепки хорошо пружинят и надежно фиксируются в разъемах. В таком виде можно подключить щупы к светодиодам, не выпаивая их из схемы.
Классификация светодиодов по их области применения
Изначально светодиоды применялись в качестве индикаторов
Элементы led-освещения различаются по области их применения. Основные типы светодиодов: индикаторные и осветительные. Устройства не одинаковы, каждые имеют свои отличительные особенности и технические параметры.
Индикаторные светодиоды
Первый LED-светильник появился в середине прошлого века. Прибор имел тусклое красноватое свечение, небольшую энергетическую эффективность. Несмотря на недостатки, разработки в данном направлении были продолжены. Спустя 20 лет появились варианты с желтым и зеленым оттенком. К началу 90-х сила светового потока достигла 1 Люмена. К началу 2000-х значение достигло уровня 100 Люменов.
В 1993 году японские инженеры представили светодиод синего цвета. Свет устройства стал значительно ярче предшественников. С этого момента на рынке стали появляться устройства с разным свечением – сочетание синего, зеленого, желтого и красного позволяют создавать любой цвет и оттенок.

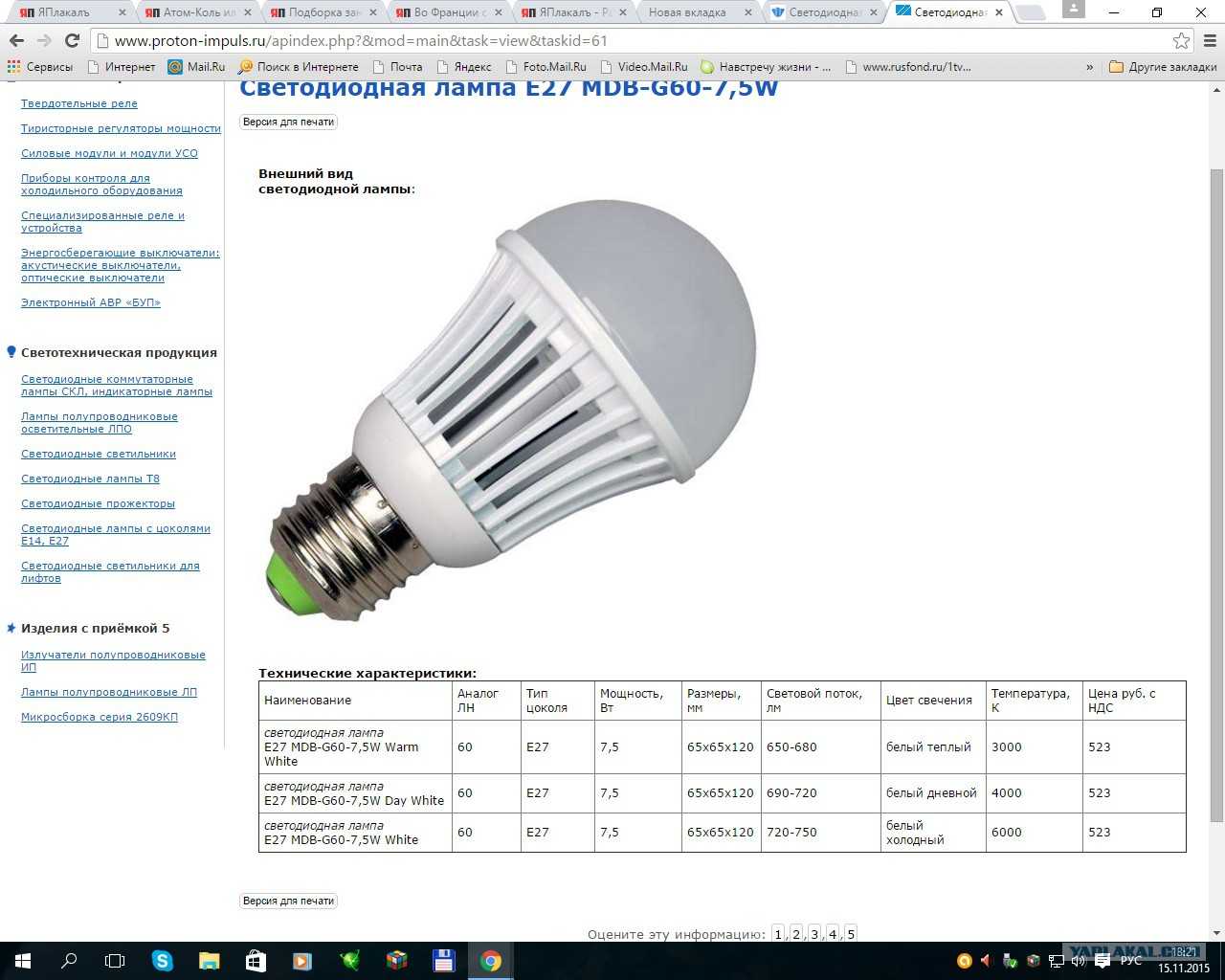

Осветительные светодиоды
Первые модели с низкой светимостью (DIP) были пригодны для индикаторной работы (например, в темноте виден выключатель – горит небольшой красный светодиод). Современные устройства позволяют освещать значительные площади – бытовые и промышленные помещения. Мощность светодиода выросла – LED-прибор для фонарика с показателем 3Вт аналогичен лампе накаливания на 25-30Вт. Потребление электроэнергии меньше примерно в 10 раз.
Такие светодиоды получили название осветительные благодаря основной области применения. Используются в лентах, фарах, лампах, других изделиях. Изготавливаются в отдельных корпусах, которые допускают поверхностный монтаж.
Основное отличие – выдают только белый свет холодного или теплого оттенков. Классификация:

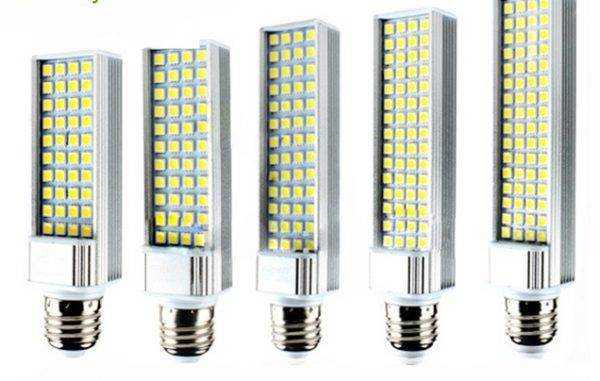

- SMD – популярны модели с рассеивающим элементом на 100-130°; подложка для лампы из меди или алюминия, не нагреваются;
- СОВ – более мощные, сверхъяркие, состоят из множества небольших кристаллов, угол рассеивания значительный;

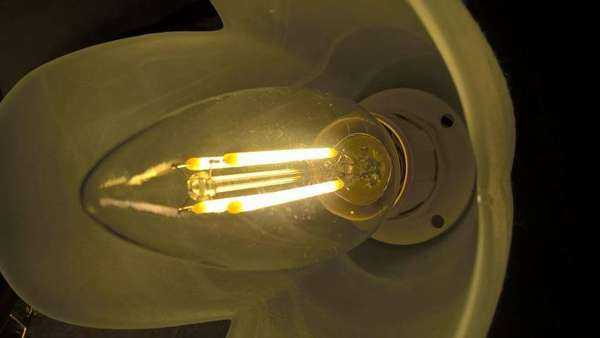

- Filament – обладают самым низким КПД (в сравнении с SMD), часто используются как декоративные элементы, изготавливаются различных размеров и форм.
Исходя из назначения и параметров помещения, выбирают оптимальный вариант. Характеристики осветительных устройств указаны на упаковке и в технической документации.
Способы сборки
По способу сборки изделия делятся на несколько категорий.
DIP
DIP расшифровывается как Dual In-line Package. Конструкция приборов интересна, но существенно устарела. Выделяют следующие размеры светодиодов:
- 0,3;
- 0,5;
- 0,8;
- 1,0 см.
Также полупроводниковые изделия различаются цветом, материалом изготовления, формой чипа. Из преимуществ DIP-сборки выделим малый нагрев и высокую яркость. Бывают одноцветные и многоцветные (RGB-технология). Можно распознать по характерной цилиндрической форме и встроенной линзе выпуклого типа.
«Пиранья»
Данная группа осветительных устройств характеризуется высоким световым потоком. Изготавливаются прямоугольной формы, имеют четыре PIN-вывода, бывают красными, синими, белыми или зелеными.
По сравнению с DIP-технологией изделия более жестко и прочно «сидят» на плате. Свинцовая подложка повышает теплопроводность, но в то же время понижает общую безопасность при эксплуатации. Широкая распространенность обусловлена большим диапазоном рабочих температур.
SMD-технология
SMD расшифровывается как Surface Mounting Device (в переводе с англ. — «устройство, фиксируемое на поверхности»). Эти светодиоды характеризуются мощностью в диапазоне 0,01–0,2 Вт. Главная особенность связана с наличием нескольких кристаллов (1–3), монтируемых на керамическую подложку.
Корпус покрыт люминофором. Стандартный припой используется для соединения основной платы и контактных площадок.
Из недостатков выделим низкую ремонтопригодность: если выйдет из строя хотя бы один диод, то придется заменять целую плату.
COB-технология
Последняя и наиболее надежная технология изготовления светодиодов получила название Chip On Board (COB). Полупроводники крепятся на плату без корпуса и какой-либо подложки, после чего покрываются люминофором.
