Металлопластиковые трубы: технические характеристики, срок службы водопровода, фитинги, диаметр и размеры, маркировка

Достоинства и недостатки металлопластиковых труб

Преимущества:

устойчивость к агрессивным веществам, строительным смесям;
небольшой вес;
отсутствие коррозии;
прочность;
низкие гидравлические потери;
высокий показатель гибкости, что облегчает их использование;
способность хорошо держать форму;
удобство перевозки, монтажа в сравнении с пластиковыми и металлическими вариантами;
гладкая внутренняя поверхность, которая делает изделия устойчивыми к зарастанию, возникновению солевых и биологических отложений;
устойчивость к низким температурам — трубы хорошо переносят даже многократные замораживания.

Для металлопластиковых конструкций не нужна сварка. Для их соединения часто используют пресс-клещи.

В то же время они не лишены недостатков. Так, изделия прочнее пластиковых, но уступают по этому показателю стальным и медным конструкциям. Это касается и их температурной стойкости. Кроме того, коэффициент линейного расширения изделий из металлопластика в 2,5 раза превышает аналогичный показатель для стальных. Но металлические трубы дороже и больше подвержены коррозии.

Установка накидных крепежей

По надежности компрессионные способы соединения металлопластиковой трубы не сравнятся с пресс фитингами. Этот вариант более долговечный и прочный. Подготовка коммуникации производится по такому же принципу, как и описано выше, но здесь необязательно делать фаску. Пошаговая инструкция, как провести соединение стальных и металлопластиковых труб пресс-фитингами:

На свободный отрезок коммуникации устанавливается муфта. Подготовленный отрезок также развальцовывается и зачищается посредством экспандера;
После на муфту надевается пресс-фитинг, который нужно задвинуть до упора на трубу;
При помощи ручного или гидравлического пресса полученное соединение зажимается и фиксируется. При установке строго следите за тем, чтобы отдельные отрезки коммуникации находились в ровном положении, иначе крепление будет ненадежным и придется обрезать трубу для повторного монтажа.

Если работать описанными приборами, то время монтажа надвижного крепления не займет больше получаса. Так можно осуществить соединение с полотенцесушителем, радиаторами или смесителем. Но при работе с краном чаще выбирается компрессионное соединение металлопластиковых труб, т. к. тогда коммуникации можно в случае засорения быстро разобрать.

Фото — пресс для зажима

Параметры металлопластиковых труб

Самым важным параметром, необходимым для выбора подходящего материала, является диаметр металлопластиковых труб. При производстве труб учитываются соответствующие стандарты, благодаря которым достигается взаимозаменяемость материалов и упрощается прокладка трубопроводов.

При выборе трубы необходимо отталкиваться от трех показателей:

Внутренний диаметр металлопластиковых труб, определяющий количество проходящей по системе жидкости и размеры фитингов, которые будут использоваться для монтажа всей системы;
Внешний диаметр, который может варьироваться от 1,6 до 6,3 см;
Толщина стенки, находящаяся в пределах от 2 до 3,5 мм (этот показатель напрямую зависит от двух предыдущих).

Проектировка и разметка для подсчёта материала

Работа с любыми металлопластиковыми трубами (для водопровода или отопления) должна начаться с разработки схемы их размещения:

Наносите линии будущей прокладки прямо на стенки — визуализация упрощает понимание, где что будет находиться.
«Точка старта» — место подключения к уже установленному крану или радиатору.
Постарайтесь обойтись как можно меньшим числом фитингов (чем их меньше — тем стабильнее напор воды).
При необходимости угловой прокладки решите: гнуть или использовать угловые фитинги.
Еще на этапе разметки помните: ко всем соединениям должен быть доступ. Необходима также возможность в случае нужды подтянуть крепежи.
Все соединительные элементы устанавливаются после того, как завершены разметка и расчеты.
По монтажной схеме (рисуйте внятно!) подсчитывается длина трубопровода, количество фитингов и крепежей.

Выбор трубы для монтажа

Наименьшие требования предъявляются к изделиям, предназначенным для холодного водоснабжения. Что касается горячего, следует брать товар с маркировкой полиэтилена PEX (сшитый) и PE-RT (линейный). Перед приобретением уточните, какие показатели обычного и максимального давления у вашего водопровода.

Посмотрите сертификат — соответствует ли товар гигиеническим требованиям, оцените внешний вид на предмет вмятин, царапин, других дефектов.

Система водопровода

Для домашнего водопровода чаще всего используются трубы 16 и 20 мм в диаметре. Если основная разводка собрана из 20-миллиметровых, то подводы к смесителям, бытовым приборам, ванне делают из 16-миллиметровых.

Система отопления

Выбирая изделия для создания отопительной конструкции, учитывайте наличие сертификатов качества. Изделия должны быть рассчитаны на рабочее давление от 6,6 атм и температуру 95 °C и изготовлены не из полиэтилена низкого давления: он не отличается ни прочностью, ни термостойкостью. Не приобретайте изделия с маркировкой РЕ-RS, они расплавятся, если температура теплоносителя превысит 75 °C!

Выбор фитинга для стыковки труб

Когда водопровод из металлопластиковых труб монтируется своими руками, нужно уделить серьезное внимание выбору фитингов: ответственность за протечки ложится на вас! Фитинги считаются «слабым местом», не экономьте на дешевых вариантах

Компрессионные фитинги — просто, но менее надежно, чем пресс-фитинги. Учтите, что скрытая прокладка подразумевает использование исключительно пресс-фитингов. В других случаях обязательно проследите за возможностью свободного доступа к компрессионным.

Подготовка инструментов и расходных материалов

Для монтажа конструкции потребуется небольшой набор инструментов (все они должны быть под рукой):

труборез или острые ножницы (для герметичного соединения необходим строго перпендикулярный срез);
калибратор (нужен для центрирования области среза и снятия фаски);
раздвижной и рожковый ключи (ими закручивают гайки в компрессионных фитингах)
пресс-клещи (ими вручную обжимают пресс-фитинги);
трубогиб (позволит менять конфигурацию сегментов трубопровода, не используя угловые фитинги — лучше воспользоваться им, если угловых сопряжений много).

Необходимые материалы:

собственно бухта, от нее будут отрезаться мерные отрезки нужной длины;
разные варианты фитингов (тройники, обводные, угловые) для разводки и создания единой конструкции;
элементы крепежа (хомуты и клипсы от изготовителя) для фиксации участков трубопровода на опорных поверхностях.

Истоки

Металлопластик начал свое победное шествие по российским просторам в середине 90-х. Причины его исключительной популярности сводились к разительному контрасту с массово использовавшимися тогда черными стальными трубами:

Внешний вид труб и фитингов вполне допускал открытый монтаж и не требовал покраски или любой другой отделки. Белоснежные трубы и блестящие элементы арматуры не портили внешний вид комнаты или санузла, а украшали помещение;

Трубы и фитинги вполне способны стать частью дизайна помещения

Трубы не зарастали ржавчиной и минеральными отложениями, сохраняя свою пропускную способность весь период эксплуатации;
Производители и продавцы обещали заоблачный срок службы в 50 и более лет;

Для сборки соединения достаточно пары разводных ключей

Устройство слоев — качественное производство

Как производят металлопластиковые трубы

Главная составляющая – алюминиевый несущий слой, придающий изделию жесткость. Снаружи и изнутри к нему приклеен толстый полиэтилен. Подобная конструкция позволяет в полной мере использовать положительные свойства двух различных материалов, нейтрализуя отрицательные.

Полиэтилен нейтрализует склонность алюминия к коррозии и образованию отложений на внутренней поверхности, а алюминий смягчает большое расширение полиэтилена и его неустойчивость к ультрафиолетовым лучам.
Надежность и срок службы металлопластика зависит от качества клея, которым скреплены все пять слоев. Именно клей не допускает расслоения при монтаже и колебаниях температуры.

Критерии выбора

Получится правильно понять, металлопластиковые или полипропиленовые трубы для водоснабжения подходят больше, если учесть следующие нюансы:

Теперь можно понять, чем отличаются металлопластиковые трубы от полипропиленовых. Нельзя сказать, что один из видов однозначно лучше другого. Просто у каждого из них свое назначение, подбирать необходимо под конкретную ситуацию.

Со временем технологии строительства улучшаются, поэтому появляются более качественные и надежные изделия. Теперь полипропиленовые трубы подходят для транспортировки питьевой жидкости, все благодаря новым технологиям. При выборе оптимального решения для монтажа трубопровода следует ответственно подойти к задаче. Это позволит значительно увеличить срок службы системы.

Соединение труб из металлопластика и ПП

Металлопластиковые трубы отличаются от полипропиленовых структурой материала, и технологией монтажа. Поэтому у новичков могут возникать трудности со стыковкой. Во избежание проблем в виде течи, рекомендуем внимательно ознакомиться с материалами.

Инструменты и материалы

Чтобы выполнить переход с металлопластика на полипропилен потребуются следующие инструменты:

разводной ключ;
газовый ключ;
пакля (чесаный лен);
силиконовый герметик;
монтажная паста.

Список зависит от типа стыковки деталей.

Стыковка муфтами

муфта стыковочная «Американка»

Муфтовое соединение металлопластиковой трубы с ПП подходит для трубопроводов диаметром менее 40 мм. Помимо резьбового фитинга, потребуется американка (разъемный элемент). Монтаж нужно выполнять по следующему плану:

Разобрать американку на две части.
Намотать паклю на часть с внешней резьбой, затем промазать силиконовым герметиком.
Вкрутить эту деталь в часть фитинга с внутренней резьбой.
Аналогичную работу проделать со вторым фитингом с наружной резьбой, который потом нужно вкрутить во вторую половинку американки.
Соединить две части разъемной детали, используя разводной или газовый ключ.

Стыковка компрессионными фитингами

Соединение компрессионным элементом

Соединение труб компрессионными фитингами — самый простой и дешевый способ. Но стоит учитывать ограничения по температуре воды, которая будет течь по трубопроводу — она не должна превышать 50°С. Недостатком является и невозможность проведения работ в стесненных условиях.

Двусторонние компрессионные элемент представляют собой пластиковый цилиндр с резьбой с обеих сторон и две накидные гайки с уплотнительными кольцами. Эти детали можно использовать для присоединения элементов системы разных диаметров.

Процесс выглядит следующим образом:

Вставить трубы в отверстия фит-крепежа с двух сторон.
Затянуть гайки.

Стыковка фланцами

Фланец для соединения полипропиленовой трубы и металлопластиковой

Для стыковки двух труб из разных материалов можно использовать и фланцевые стыковки. Данный способ подходит для трубопровода диаметром более 40 мм. Такое соединение подразумевает установку фланцевой запорной арматуры.

Для металлопластиковых систем подобные комплектующие отсутствуют, поэтому придется использовать концевой фитинг с наружной резьбой и фланец с внутренней резьбой. Сам процесс монтажа нужно выполнять следующим образом:

Фланец накручивается на фитинг с использованием пакли.
Фит-крепёж монтируется на водопровод.

Для полипропиленовых изделий используются специальные фланцы, которые напаиваются на них.

Какими техническими характеристиками обладают разные виды металлопластиковых труб

Все виды металлопластиковых труб для отопления имеют свои размеры и уровни допустимой нагрузки. От технических параметров зависит и сфера применения металлопластиковых труб:

В жилых зданиях при монтаже трубопровода или отопительной системы применяют трубы с наружным сечением: 16, 20 и 26 мм. Для крупных объектов могут применяться виды с диаметром 32 и 40 мм.
Диаметру трубы соответствует определенная толщина стенки: труба диаметром 16 мм имеет толщину стенки 2 мм, а трубы диаметром 20 мм обладают толщиной стенки в 2,25 мм.
Наружный диаметр влияет и на толщину алюминиевой прослойки (находится в диапазоне 0,19–0,3 мм).
Металлопластиковые трубы изготавливаются длиной от 50 до 200 метров и, в зависимости от диаметра, имеют разный вес. Так, один метр трубы диаметром 16 мм весит 115 г, а труба диаметром 63 мм будет весить 1,2 кг.

Поставляются металлопластиковые трубы в бухтах и продаются по метражу.

Стоит упомянуть о том, какие технические характеристики позволяют безбоязненно эксплуатировать различные виды металлопластиковых труб:

1. Температурные показатели:

рабочая температура +95 °С, кратковременный максимум +130 °С, предельный минимум – +39 °С.

2. Рабочее давление

(зависит от температуры):

при рабочей температуре в +95 °С – допускается давление в 10 бар;
температура, равная +25 °С, позволяет эксплуатировать магистраль при давлении в 25 бар;
при температуре, равной +20 °С, допускается эксплуатация трубы с давлением до 80-94 бар (большее значение давления нарушит целостность труб).

3. Показатель радиуса изгиба трубы:

при ручном способе изгиба допускается радиус 80–125 мм;
в случае применения трубогиба трубу можно согнуть под радиусом 45–95 мм. На радиус изгиба влияет и диаметр трубы.

Остальные показатели, влияющие на эксплуатационные характеристики разных видов металлопластиковых труб:

кислородная диффузия – 0 г/м³;
прочность на разрыв (поперечный) – 2880 Н;
уровень линейного расширения – 0,26х10-4 1/°С;
теплопроводность – 0,43 Вт/м*К;
уровень шероховатости – 0,07;
Срок эксплуатации зависит от температуры транспортируемой жидкости: при +95 °С – срок службы – 25 лет, при +20 °С – 50 лет.

Стоимость различных видов металлопластиковых труб для отопления находится в диапазоне: 35-950 рублей за погонный метр и зависит от материала изготовления, внешнего диаметра и толщины внутренней стенки.

Соединение металлопластиковых труб с металлическими

Не всегда удается собрать водопровод, используя лишь одни только металлопластиковые трубы. Иногда приходится соединять их с металлическими, в тех случаях когда водопровод делается не полностью, либо стояк металлический и т.д.

Соединяется металлическая труба с металлопластиковой очень просто. Как это делается я последовательно покажу на простом примере. Допустим нам необходимо соединить полудюймовую металлическую трубу с 16 мм. металлопластиковой. Кроме двух вышеперечисленных труб нам еще понадобиться калибр и обжимной фитинг, с одной стороны которого будет внутренняя резьба под полудюймовую трубу, а с другой – соответственно конус с манжетами и обжимная шайба с гайкой под металлопластиковую трубу.

Для начала накручиваем при помощи рожкового ключа фитинг на металлическую трубу. Чтобы не была протечек можно использовать старый проверенный способ: паклю и краску. Намотайте паклю, пропитанную краской на резьбу трубы, а затем уже прикрутите на нее фитинг.

Пока краска схватывается, необходимо заняться металлопластиковой трубой. Наденьте на нее пресс-шайбу с гайкой и прокалибруйте.

Затем наденьте трубу на конус, который уже прикрученный к металлической трубе

и при помощи рожкового ключа закрутите гайку, чтобы шайба обжала металлопластиковую трубу.

Все, трубы соеденены.

Монтаж металлопластиковых труб

Доставка металлопластиковых труб осуществляется в бухтах. При их распаковывании нельзя пользоваться ножом либо другим режущим предметом. Для выпрямления трубы нужной длины применяется ручной метод. Предварительно замеряется отрезок нужной длины, который затем отрезается и выравнивается.

Для отрезки трубы используется труборез. Круглая форма поперечного сечения – главное требование к металлопластиковому изделию. Чтобы это обеспечить, нужно с внутреннего слоя снять фаску. Работа выполняется калибратором либо ножом. Для соединения труб используются обжимные либо пресс-фитинги.

Первые изделия представлены в виде уплотнительных резиновых колец. В таких фитингах предусмотрен штуцер и шайба. Перед насадкой штуцера на трубу, на изделие надевается гайка. Прокручивая трубу, насаживается штуцер. Для завинчивания гайки применяется рожковый ключ.

Прежде чем использовать пресс-фитинги, проверяется наличие в них уплотнительных колец и диэлектрических прокладок. Затем изделие надевается на трубу. Производится опрессовка гильзы.

Разочарование

Всего через 2-3 года после массового появление нового материала на полках магазинов о нем стали появляться первые отрицательные отзывы. Они сводились к жалобам на течи компрессионных (с накидными гайками и разрезными кольцами) фитингов на горячей воде и отоплении (см. Фитинги для водоснабжения частного дома). Обычно течь удавалось ликвидировать, подтянув гайку; но зачастую через некоторое время она возникала снова.

Типичное место течи — соединение трубы с фитингом

Труба металлопластиковая холодного водоснабжения: течей можно не бояться

Отношение к металлопластику изменилось. Опытные сантехники стали рекомендовать своим клиентам использовать стальные трубы — черную сталь и более сложную в монтаже оцинковку.

Чем соединять металлопластиковые трубы?

Соединительная часть трубопровода, которая позволяет выполнять повороты, стыки, разветвления или переход на другие диаметры, носит название фитинг (от англ. «собирать»). Для соединения металлопластиковых водопроводных труб используются два типа фитингов:

под запрессовку (прессующиеся или пресс-фитинги);
винтовые (компрессионные или обжимные).

В последнем случае нельзя наглухо замуровывать стыки, так как не исключена необходимость проверки и поддержания герметичности соединений. Допускается «глухое» закрытие только цельных участков водопровода. Таких проблем не возникает при монтаже с помощью запрессованных фитингов.

Схема прессующегося фитинга

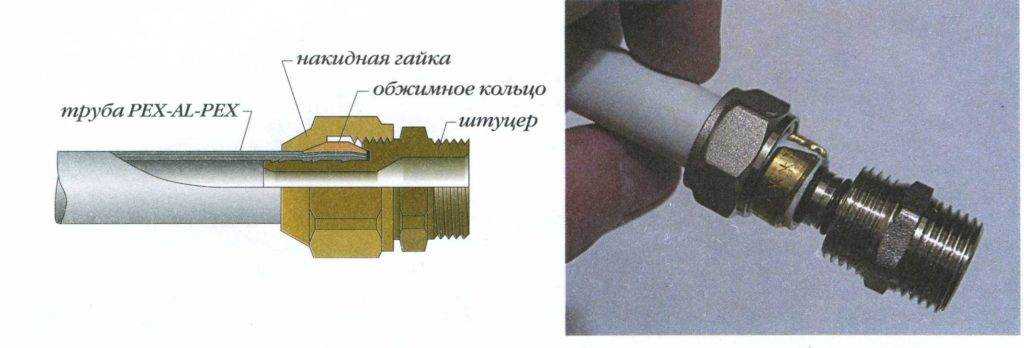

Как соединить трубы винтовым фитингом?

Компрессионные фитинги допускают повторное использование, тогда как прессующиеся придется менять на новые. Для соединения труб винтовым методом понадобятся:

два гаечных ключа;
ножницы или специальный резак;
калибратор (приспособление для выравнивания конца трубы, деформированного при резке)
уплотнитель (сантехнический лен).

Калибраторы бывают двух видов: для выравнивания трубы и для снятия фаски, которая поможет при монтаже. Порядок работы:

отрезать торец строго под углом 90 градусов к оси трубы, при необходимости выровнять его;
снять наружную и внутреннюю фаски;
поместить на трубу гайку и уплотнительное кольцо;
вставить в трубу конец фитинга;
намотать на резьбу ленту фум;
затянуть гайку двумя ключами.

Пресс-фитинг

Пресс-фитинги монтируют с помощью ручного или гидравлического обжимного механизма (пресса) таким образом:

торец трубы обрезать обязательно под прямым углом;
выровнять конец калибратором, снять внутреннюю и внешнюю фаски;
проверить наличие уплотнительных колец в фитинге (для этого придется снять гильзу, а затем установить ее снова);
вставить хвостовик в трубу до упора (понадобится применить силу);
проверить, виден ли в отверстии гильзы конец трубы (если нет, нужно продолжать действие);
гильзу поместить в фитинг, плотно свести вместе рукоятки.

Надежно смонтированный качественный пресс-фитинг не дает протечек на всем сроке эксплуатации.

Обжимное (винтовое) соединение немного дороже прессового, но оно обслуживаемое, т. е. в случае необходимости (протечки) гайку можно немного подтянуть, в то время как запрессованное придется полностью менять. Какой вид соединения выбирать – зависит от условий прокладки водопровода. Если есть возможность оставить доступ к соединительным узлам свободным, то удобнее использовать винтовую конструкцию. Если же водопровод необходимо полностью закрыть, нужны надежные прессующиеся соединения.

Температурные значения.

1.одному часу при температуре, равной двадцати семи градусам, давление находится в минимальном пороге 5.71 миллиампер.

2.одному часу, если температура равна девяноста пяти градусам, при минимальном пороге давления 3.3 миллиампера.

3.ста часам при температуре, равной 95 градусам, а давление с минимальным порогом составляет 2.93 миллиампера.

4.тысяче часам с температурой девяносто пять градусов, с давлением на минимальном уровне 2.57 миллиампер.

Важно! Металлопластиковые изделия устойчивы к высоким показателям температуры, трубы не деформируются при достижении отметки в 110 градусов выше ноля на короткое время

Цена монтажа пластиковых труб для водопровода

На фото монтаж пластиковых труб для водоснабжения

При определении стоимости сборки магистрали учитываются все работы, связанные с ее обустройством. На цену монтажа пластиковых труб для водопровода влияют такие факторы:

Тип разводки водопроводных труб — коллекторный или тройниковый. Монтаж коллекторной разводки обойдется дороже, т.к. для его создания понадобится больше труб, чем в тройниковой. Соответственно, стыков также будет больше.
Способ монтажа — открытый или закрытый. В первом случае трубы фиксируются поверх стен с помощью хомутов. При закрытом методе они укладываются в штробы (канавки в стенах), которые необходимо выполнить заранее. Поэтому закрытый способ монтажа пластиковых труб более дорогой, чем открытый.
Для прохождения труб сквозь стены надо выполнить отверстия соответствующего диаметра. Чем больше предстоит проделать отверстий и чем прочнее материал стены, тем больше придется заплатить.
Большое количество поворотов, которые выполняются с помощью уголков, увеличивает время монтажа и повышает цену.
На стоимость работы оказывает влияние возможность одного человека собрать часть трассы отдельно, в удобном месте. Услуги помощника также придется оплачивать.
Монтаж пластиковых труб для водопровода с наружным армированием стоит дороже из-за необходимости снятия оплетки специальным инструментом.
На стоимость монтажа пластиковых труб за 1 метр оказывает влияние качество изделий. Если трубы и фитинги имеют отклонение по качеству (отверстия эллипсные, диаметры не соответствуют друг другу и т.д.), мастеру придется потратить много времени, чтобы стык получился качественным. За это также придется платить.
Стоимость устройства системы горячего водоснабжения дороже из-за наличия большего количества стыков, чем в холодной магистрали — в ней присутствуют компенсаторы теплового расширения.
Соединять полиэтиленовые трубы сложнее, чем изделия из другого материала, из-за тонких стенок и плохой адгезии. Поэтому мастеру придется работать очень аккуратно и медленно, что уменьшает его производительность и повышает цену работы.

Цена монтажа пластиковых труб для водопровода в Украине (г. Киев):

Услуга	Условия работы	Единицы измерения	Цена, грн.
Монтаж магистрали	В зависимости от длины и диаметра трубы	м. п.	10-50
Подвод трубы к сантехническому оборудованию	В зависимости от типа оборудования	точка	от 160
Установка стыка для фитинга	В зависимости от диаметра	точка	от 10
Крепление трубопровода	—	точка	от 12
Монтаж шарового крана	В зависимости от диаметра	точка	от 30
Штробление для скрытия труб в стене	В зависимости от материала стены	м. п.	70-150

Цена монтажа пластиковых труб для водопровода в России (г. Москва):

Услуга	Условия работы	Единицы измерения	Цена, руб.
Монтаж магистрали	В зависимости от длины и диаметра трубы	м. п.	150-1420
Подвод трубы к сантехническому оборудованию	В зависимости от типа оборудования	точка	от 300
Установка стыка для фитинга	В зависимости от диаметра	точка	от 680
Крепление трубопровода	—	точка	от 80
Монтаж шарового крана	В зависимости от диаметра	точка	от 150
Штробление для скрытия труб в стене	В зависимости от материала стены	м. п.	350-800

Как сделать водопровод из пластиковых труб — смотрите на видео:

Из примеров, приведенных в статье, видно, что водопровод из пластиковых труб своими руками сделать несложно. Результат будет зависеть от того, насколько ответственно вы отнеслись к решению задачи. Некоторый риск при сборке трубопроводов компенсируется возможностью протянуть трассу так, как нужно вам, а не рабочим, и экономией финансовых средств.

Узнайте какая цена пластиковых труб для водопровода в Украине и России

Эксплуатационные характеристики труб из металлопластика

Срок службы металлопластиковых труб

Металлопластик отличает повышенная устойчивость к коррозии, инертность к большинству активных химических и биологических веществ. Изделия этого типа обладают пониженным коэффициентом расширения при нагревании, поэтому менее других аналогов склонны к деформации. Производители дают гарантию на установленные изделия:

при температуре в 95 С˚ – срок гарантийной службы 25 лет;
при температуре в 20 С˚ – срок гарантийной службы 50 лет.

Лучшие производители металлопластиковых труб

Ниже представлены лучшие производители металлопластиковых труб:

Henco (Хенко), бельгийская корпорация. Их трубы – это одни из многофункциональных, модернизированных, с высокой степенью надежности изделий, имеющихся на современном рынке;
Oventrop — производитель металлопластиковых труб Oventrop один из крупнейших новаторов, решающих старые проблемы отопления и водоснабжения;
Pex. Молекулярно-сшитый полиэтилен подходит как для систем водоснабжения (горячего и холодного), «теплых полов», так и для централизованного отопления;
Rehau. Изделия Rehau качественны и долговечны, что является главным преимуществом в выборе материала для водопровода и отопления;
Unipipe. Трубные конструкции Unipipe известны приятной ценой при надежных характеристиках, поэтому использование данных изделий будет экономично и безопасно.
Valtec. Трубы производства Valtec соответствуют всевозможным требованиям строительства и монтажа водопроводных и отопительных систем, представляя собой продукт высокого качества.

Какую температуру и давление выдерживают металлопластиковые трубы

Труба из металлопластика, по отношению к другим видам материалов, имеет ряд преимуществ:

Выдерживает высокие нагрузки температуры вплоть до 95 С˚.
Рабочее давление от 10 атм.
Диффузия кислородная 0 г/м³ в сутки.

Нормативы и сертификаты

В нашей стране рынок заполнен товарами всевозможных изготовителей металлопластиковых труб. Большинство фирм гарантируют качество, но каждая компания выдвигает условие потребителям: выполнять заводские предписания.

В России для контроля за качеством металлопластиковых труб существуют документы:

СП 41-102-98 — правила для проектирования и монтажа металлопластиковых трубопроводов отопительных систем;
СП 40-103-98 — правила проектирования и монтажа водоснабжения горячего и холодного.

Маркировка трубопровода

Цифры, буквы и другие обозначения на поверхности трубы из металлопластика скрывают данные о продукте. Производители имеют право вносить свои обозначения в маркировку, но основные данные должны нести следующую информацию:

наименование производителя;
сертификат соответствия;
марки полиэтилена (PP-R – полипропилен, PE-R – полиэтилен, PE-X – сшитый полиэтилен);
диаметр трубы и обязательно толщина стенки;
номинальное давление при температуре содержимого +20 градусов;
потом следуют обозначения, которые дают понять, подходит ли эта труба для воды, которую будут использовать для питья;
последняя надпись на трубе указывает партию и дату производства.

Что есть металлопластик

По названию трубы вполне понятно, что она является неким симбиозом пластика и металла. Это действительно так — стенка трубы состоит из металлического (алюминий) сердечника и двух полимерных оболочек. Каждый слой выполняет свою функцию: за счёт металла обеспечивается устойчивость трубы к гидростатическим нагрузкам, а пластик защищает его от коррозии и, благодаря отменной гладкости поверхности, снижает до минимума гидравлическое сопротивление.

Многослойная структура металлопластика

Существует несколько разновидностей таких труб, отличия которых связаны с применением пластика разного качества. Вариантов всего три:

Обычный пластик (маркируется РЕ).
Сшитый полиэтилен (РЕ-Х) – обеспечивает отменную устойчивость к разрыву.
Термически модифицированный полимер (РЕ-RT) – выдерживает повышенные температуры, а потому применяется для систем ГВС.

На заметку! Металлическая прослойка в таких трубах может быть как сплошной, так и сетчатой. Изготавливают их по ТУ, так как ГОСТа на этот материала, как ни прискорбно, не существует.

Вариант с сетчатым сердечником

Трубы из армированного полимера

О металлопластиковых трубах на постсоветском пространстве стало известно ближе к середине девяностых. Тогда сравнивать было особенно не с чем, так как водопроводы повсеместно монтировались из стальных (неоцинкованных) труб, которые ржавели и требовали регулярной покраски.

Основная проблема стальных труб

Преимущества металлопластика

Прежде всего, металлопластик оценили за эстетичный внешний вид: белые трубы смотрелись очень симпатично, их не надо было декорировать или прятать за обшивкой.

Второй немаловажный факт заключался в том, что благодаря гладкости внутренних стенок и устойчивости полимера к коррозии, пропускная способность труб не снижалась. Для трубопроводов из чёрной стали, например, это настоящая проблема, поэтому служат они не более 25 лет (а то и меньше). А тут, на смену пришёл новый материал, который по утверждению продавцов и производителей мог служить до полувека.

Металлопластик смотрится вполне эстетично

Ну и третье – это простота и высокая скорость монтажа, для которого, согласно появившемуся тогда расхожему выражению, «и нужно-то всего два ключа». Это давало возможность хозяевам менять трубы самостоятельно, экономя тем самым на услугах сантехников.

Недостатки металлопластика

Прошло несколько лет после широкого внедрения в массы металлопластиковых труб, и стали появляться негативные отзывы. В основном, они касались протечек в соединениях труб с компрессионными фитингами, и только на отоплении и горячей воде. Путём затяжки гайки удавалось устранить течь, но через непродолжительное время она появлялась снова. Заметим, что на холодных трубопроводах подобных проблем не наблюдалось.

Компрессионные фитингиСлабое звено – соединение трубы с компрессионным фитингом

Появление полипропиленовых труб окончательно задвинуло металлопластик на задворки сантехники. Последний проигрывал полипропилену по всем статьям:

В себестоимости труб и арматуры.
В герметичности соединений (полипропилен сваривается, и соединение получается столь же прочным, как и цельная труба).
В скорости сборки трубопровода.

Фитинги для МП труб недешёвые

Покупатели стали обходить металлопластик стороной, хотя по большому счёту, никакой вины материала в этом нет. Имеют место ошибки, допускаемые в монтаже. Смотрим, в чём они заключаются, и как следует делать правильно.

Фитинги для металлопластиковых труб

Среди фитинговых соединений для металлопластиковых конструкций следует выделить:

Разъемные фитинги. В каталогах представлены под разными названиями, в том числе как цанговые, резьбовые или разборные. Такие фитинги стоят дорого, зато есть возможность многократной сборки и разборки. Они подходят только для систем холодного водоснабжения.
Компрессионные фитинги, которые считаются даже более простыми, чем другие виды. Их также называют обжимными. Такие конструкции представляют собой сочетание штуцера и накидной гайки, зафиксированных с помощью обжимного кольца. Этот вариант считается оптимальным для системы холодного водоснабжения, но может подойти и для горячей воды.
Пресс-фитинги. Считаются лучшим выбором для отопительной системы. Они отличаются сложной конструкцией, но обеспечивают надежность соединения.

Монтаж некоторых фитингов производится вручную, но для пресс-фитингов требуется специальная машина.
