Провод шввп: технические характеристики, расшифровка, конструкция, применение

Как правильно применять кабель ШВВП

Вопрос, какой провод использовать для проводки, возникает практически у всех, кто когда-либо занимался электротехническими работами. От того, какой провод для проводки будет выбран, зависят безопасность людей и сохранность имущества. Выбор провода неподходящего сечения или не соответствующего по своим характеристикам может привести к повреждению изоляции от чрезмерной нагрузки.

Применение кабеля

ШВВП — это не провод, а шнур, поэтому использовать его в качестве провода для проводки будет не совсем правильно. ШВВП предназначен для подключения электрических машин и бытовых приборов в сетях переменного тока с напряжением 380 В.

Провод ШВВП

Кабельно-проводниковые материалы, к которым относится провод ШВВП, применяются в производстве и быту. Их применяют для подключения к электрическим сетям, производства удлинительных шнуров и соединительных шнуров в различных приборах бытового назначения.

Провода различаются по сечению жил, проводящих ток, и составом изоляционного материала. Параметры провода могут меняться в зависимости от цели применения.

Провод ШВВП – соединительный провод, у которого и изоляция, и оболочка изготовлены из пластиката поливинилхлорида. Это гибкий провод, состоящий из нескольких токопроводящих жил из меди. Количество медных тонких медных проводков и обуславливает гибкость провода в целом. Эти проводки скручиваются в более толстую жилу и обворачивают изоляцией. Оболочка кабеля и изолированные скрученные жилы обрабатываются тальком, что увеличивает гибкость и делает удобным для «расслоения».

Применяется провод ШВВП повсеместно:

ü Стационарная прокладка кабеля для освещения помещений и зданий

ü Применение в силовых электрических сетях

ü Применение в электрических установках промышленных станков и механизмов

ü Применение для работы бытовых электрических приборов – телевизоров, холодильников, стиральных машин, радиоэлектронной аппаратуры и др.

ü Применение в производстве шнуров – удлинителей.

Медные жилы (две или три, диметром от 0,2 до 4 кв. мм) внутри провода расположены параллельно друг к другу, и имеют разный цвет изоляции: синий и черный, сам кабель ШВВП белого цвета, и никогда не окрашивается в другие цвета. Изоляция жилы заземления окрашивается в желтый цвет, по всей длине которой проходит зеленая полоса. Изоляция жилы с «0 – й отметкой» всегда голубого цвета.

Производится по длине пятьдесят метров, транспортируется с заводов – изготовителей большими «бобинами», на которые наматывается больше двухсот метров кабеля. Для кабеля ШВВП применяют следующие обозначения:

ШВВП «у» — провод используют на территориях, для которых характерен умеренный климат
ШВВП «т» — провод используют на территориях, для которых характерен жаркий климат
ШВВП «ухл» — провод используют на территориях, для которых характерен умеренный холодный климат
ШВВП «пн» — провод применяют для выполнения работ по армированию неразборных конструкций

Силовой кабель ШВВП имеет следующие особенности технической характеристики:

Эксплуатация кабеля возможна при температуре — от минус 25 до плюс 40 градусов
Во время эксплуатации максимальный нагрев жил – плюс семьдесят градусов
После нахождения в воде в течение часа (температура воды плюс 20 градусов) провод 15 минут выдерживает напряжение 2 000в. на 50 гц
Допустимое усилие растягивания – 9,8 н
Стойкость к заломам и изгибам во время подключения к оптимальному напряжению — до 60 000 раз
Во время эксплуатации выдерживает более 5 000 рабочих часов, во время стационарного бытового подключения – 12 000час.
Срок эксплуатации – десять лет
Допустимое значение тока – 20 ампер
Значение сопротивления во время постоянного тока – 7, 98 ом
Допустимое напряжение до 380 вольт

Рассмотрев технические параметры провода ШВВП, смело можно приобретать его для выполнения работ по подключению к электрическим сетям. Этот провод:

Выполняется из негорючих материалов и будет безопасен в эксплуатации, его можно укладывать в пластиковые кабельные «пеналы»
Предназначается для подключения к электросети разных приборов, которые потребляют разное напряжение (до 380в), что позволяет приводить в действие оборудование всех классов электробезопасности
Благодаря своей гибкости используется, как удлинитель напряжения, который находит свое применение в строительных и ремонтных работах, в административных и жилых помещениях
Соответствует нормам Госта и требованиям безопасности
Устойчив к воздействиям внешней среды и средних механических повреждений
Надежен в эксплуатации, безопасен для людей, безвреден для окружающей среды

Провод ШВВП. Назначение, преимущества

Провод ШВВП. Что мы знаем о нем?

Популярность этого провода обусловлена тем, что при своей относительно невысокой стоимости он поистине универсален.

Чтобы понять, что представляет собой ШВВП, в первую очередь следует расшифровать саму аббревиатуру. Итак. Ш — шнур; В — оболочка жил (проволочного токопроводящего элемента кабеля) из поливинилхлорида; В — внешняя оболочка из поливинилхлорида; П — плоский. Таким образом, ШВВП — это плоский двухоболочечный провод.

Кстати, почему он плоский, если проволока, из которой делают провода, имеет круглое сечение? А дело все в том, что в ШВВП токопроводящая жила не одна — их две или, реже, три, и расположены они параллельно. Еще один распространенный вопрос касается изоляции. Многие недоумевают, зачем ШВВП две оболочки, если обе они изготовлены из одного и того же материала — ПВХ-пластиката. Не проще ли сделать одну, более толстую? Ответ на этот вопрос кроется в продуманной конструкции ШВВП. Внутренняя оболочка у каждой жилы своя и имеет цветную маркировку, тогда как внешняя представляет собой общий изоляционный кожух. Такая конструкция провода обеспечивает возможность его ремонта.

Теперь поговорим об основных технических характеристиках и преимуществах ШВВП:

рассчитан на номинальное напряжение до 380 В при частоте колебаний переменного тока в 50 Гц;
имеет показатель минимально допустимого радиуса изгиба жил в 30 квадратных миллиметров;
не поддерживает горения, может выдерживать пиковое напряжение до 2 000 В;
способен обеспечивать сохранение номинальной частоты колебаний тока в течение 15 минут даже после часового выдерживания провода в воде;
может эксплуатироваться при температуре окружающей среды от -40 до +40 градусов по Цельсию и относительной влажности до 98%;
способен безотказно работать на протяжении 5 тысяч часов, а в ряде случаев — до 12 тысяч часов (если речь идет о стационарном оборудовании);
эксплуатируясь в составе цепи электропроводки, обеспечивает срок ее службы порядка 15 лет.
обладает повышенной гибкостью, что очень важно в быту.

Область применения:

провод ШВВП 2х0,75 (с двумя токопроводниками сечением 0,75 миллиметра) способен выдерживать рабочую нагрузку до 750 Вт и благодаря этому может использоваться при прокладке временной или постоянной осветительной проводки, а также для подключения к электрической сети бытовых приборов средней мощности: холодильников, стиральных машин, телевизоров, стационарных компьютеров;

провод ШВВП 3х0,75 (с тремя токопроводниками сечением 0,75 миллиметра) применяется при прокладке однофазной проводки для подключения технологического оборудования с заземлением. Кроме того, использование таких кабелей значительно упрощает процесс монтажа осветительной проводки с многопозиционным переключением. Наконец, трехжильными проводами оснащаются розетки повышенной безопасности, снабженные дополнительным заземлением. Поэтому чаще всего провод ШВВП 3х0,75 используется на объектах промышленного назначения и в мастерских.

Впрочем, есть и другие, менее распространенные разновидности ШВВП. И каждый из них предназначен для определенного круга задач. Как не ошибиться при покупке кабеля. В этом поможет таблица определения оптимальной толщины жил провода по силе тока и передаваемой мощности. Каталог проводов ШВВП

Опасности использования

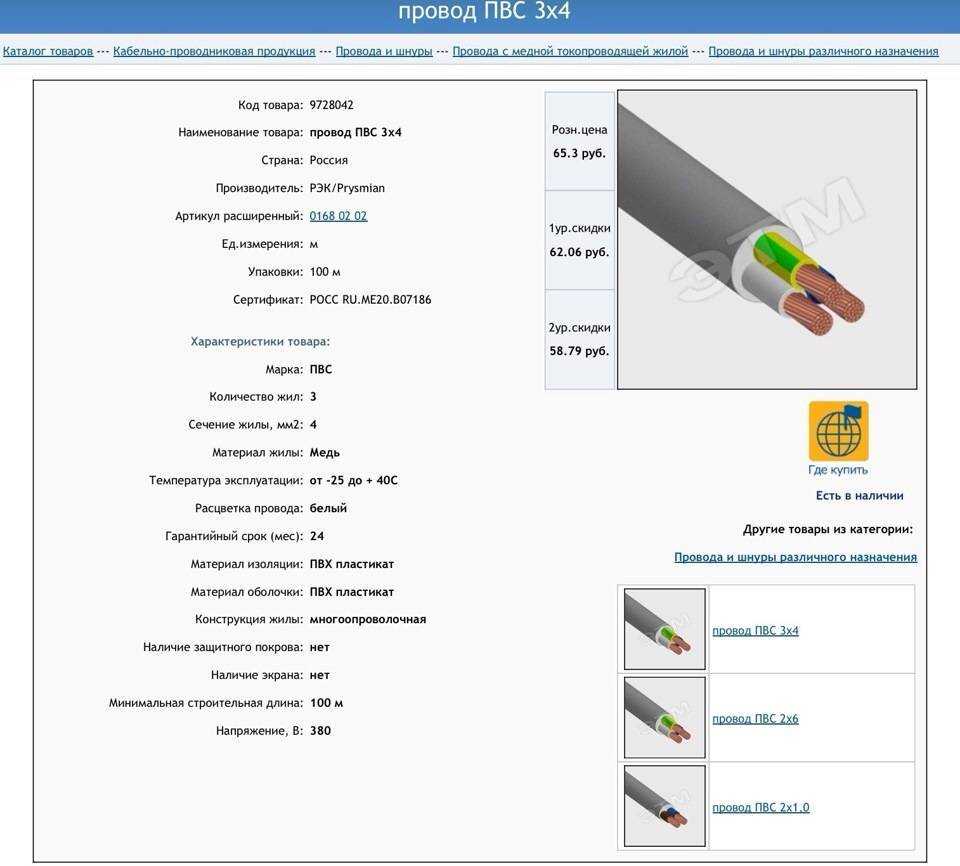

Многие неопытные специалисты используют ШВВП, или как аналог, ПВС для внутренней прокладки в качестве стационарной проводки. Может показаться неожиданным, но данные модели не подходят для таких работ, они не для этого применения. На это есть несколько причин:

Выключатели, светильники, розетки предназначены для кабелей, имеющих класс гибкости 1. У данного шнура он равен 5.
Характеристики этих шнуров хуже, чем у кабелей марки ВВГ, ВВП-1, NYM.
Современные кабеля, даже если в названии не стоит индекс НГ имеют оболочку, не поддерживающую горение.
Также эти шнуры не используются для прокладки стационарной проводки по причине несоответствия пожарным требованиям: переходные сопротивления у гибкого кабеля, по сравнению с моножилой, выше в десятки раз. Поэтому какой бы удобный он ни был, правильно использовать подходящую модель.

Как видно, для стационарной проводки лучше использовать другие марки кабелей, соединяя их согласно правилам. Гибкие шнуры используются в быту только для подсоединения бытовой техники: насосов, пылесосов и тому подобное.

Характеристики

Все характеристики, которые имеет кабель ШВВП, разделяются на механические и электрические, которые стоит рассматривать по отдельности.

Механические

Данная категория параметров обеспечила проводам ШВВП большую популярность. Это обусловлено повышенными требованиями, которые к ним предъявляются:

Главное преимущество ШВВП — это гибкость. Наименьший радиус изгиба равняется 5 диаметрам шнура, а из-за того, что он плоский, диаметр определяется по минимальному значению;
Высокая стойкость изделия к частым изгибам за счет многопроволочной медной жилы, соответствующей 5 классу гибкости;
Длительный срок гарантии провода ШВВП, составляющий 10 лет, в то время как у обычных изделий этот срок не более 2 лет;
Максимальная масса провода длиной 1 км в трехжильном варианте и сечением 0.75 мм составляет 47.8 кг;
Высокое сопротивление натяжению. Провод ШВВП способен выдержать натяжение силой до 9.8 Н, без учета внешней оболочки;
Высокая температурная защита изделия, обеспечивающая ему возможность выдерживать продолжительные высокие (до 80 ⁰С) и низкие (до –40 ⁰С) температуры. Однако нормальной рабочей температурой провода является от –40 ⁰С до +40 ⁰С.

Электрические

Важными параметрами изделия являются электрические. Они определяют его основные эксплуатационные свойства, обеспечивающие токопроводность:

Шнуры ШВВП, чье сечение составляет 0.5 мм, при температуре в +70 ⁰С имеют сопротивление в 0.012 МОм. У более толстого провода 0.75 мм эти показания равняются 0.01 МОм;
Частота напряжения провода составляет 50 Гц;
Максимальное напряжение проводов ШВВП составляет 380 В;
Время безотказной работы таких шнуров равняется 5000 часов;
Максимальная мощность шнура ШВВП с 3 жилами и сечение 0.75 составляет 1.3 кВт;
Токовая нагрузка жилы с сечением 0.5 мм составляет 3 А, а с сечением 0.75 — 6 А;
Низкий уровень сопротивления изоляции. Этот параметр измеряется в сравнении между несколькими жилами и относительно земли.

Применение шнуров

ШВВП может успешно применяться как в домашних, так и в уличных условиях. Максимально сечение нестандартных кабелей не превышает 2,5 кв. мм, поэтому они не подходят для коммутации оборудования с высокой мощностью, включая обогреватели, электрочайники, верстаки и т. п.

ШВВП активно используется в следующих сферах жизнедеятельности:

электромонтаж систем освещения и настольных бытовых приборов небольших размеров;
производство удлинителей и соединительных переносок;
подключение маломощной бытовой техники (телевизоров, стиралок, компьютеров и т. д.) к промышленной электросети напряжением до 380 В;
может применяться как акустический кабель.

Характеристики провода ШВВП

Технические характеристики любого провода можно условно разделить на механические и электрические. И рассматривать их следует отдельно.

Механические характеристики провода ШВВП

Начнем наш разбор с механических характеристик. Именно они обеспечили проводам данной марки широкое распространение. Поэтому именно к ним предъявляются повышенные требования.

Радиус изгиба провода

Итак:

Одним из основных преимуществ ШВВП является его гибкость. Минимальный радиус изгиба составляет 5 диаметров кабеля. Причем учитывая, что наш кабель плоский диаметр определяется по наименьшему значению. Это является достаточно высоким показателем.
Кроме того, производство провода ШВВП должно обеспечивать его высокую стойкость к многократным изгибаниям – разгибаниям. Обычно данные цифры колеблются в пределах 30 тысяч циклов.

Стенд испытания износоустойчивости оплетки ШВВП

Но конечно изгибание провода отрицательно сказывается на его характеристиках. В связи с этим гарантийный срок на провода подверженные постоянному изгибанию составляет всего два года. В то же время для провода ШВВП не подверженного эксплуатационному изгибанию этот срок составляет более 10 лет.
Кроме испытаний на изгибание провода данной марки проходят испытание на натяжение. Согласно табл. 10 ГОСТ7399 – 97 шнур должен без видимых повреждений выдерживать натяжение до 9,8Н (1кгс). Причем испытания проводятся без внешней оболочки.
Производства проводов ШВВП должны обеспечивать еще и температурную защиту провода. Для этого шнур на 90ч помещаю в камеру с температурой в 80⁰С. Через два часа после его остывания его осматривают на предмет внешних повреждений.

Установка для проверки провода на пониженные температуры

Испытание для пониженных температур еще более жесткое. Шнур при отрицательных температурах пропускают через ролик, сечение которого равно четырем наружным диаметрам провода. А после этого провод еще подвергают проверке на удар. Если на поверхности нет каких-либо повреждений, то провод считается выдержавшим испытание.
Вообще же номинальными температурами для провода считаются — 25⁰С — +40⁰С. Хотя при специальных климатических исполнениях возможна эксплуатация провода и при температурах – 40⁰С — +40⁰С. Но в любом случае температура жилы не должна подниматься выше +70⁰С.

Разновидности провода ШВВП и его устройство

Трехжильный провод ШВВП

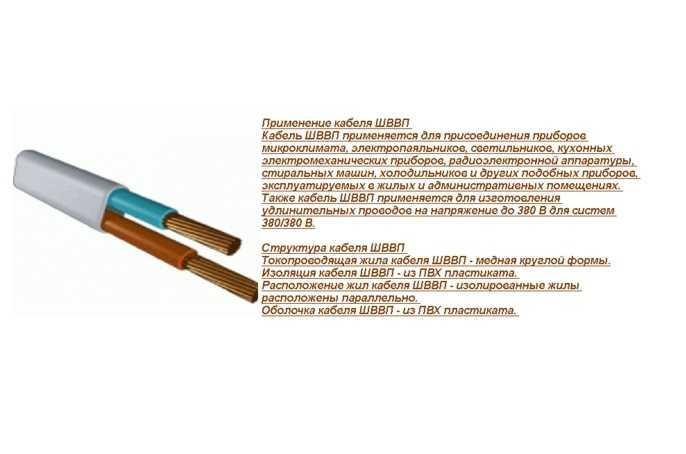

Найти в продаже проводник ШВВП можно в двух исполнениях – с медными жилами и биметаллическими. Последний состоит из алюминия, который покрыт медным слоем. Используется крайне редко из-за своих пониженных свойств. Стоит дешевле шнура, состоящего полностью из меди.

Вне зависимости от типа проводника ШВВП состоит из следующих деталей:

Оболочка. Выполняется из поливинилхлорида.
Изоляционный слой. Выполняется из ПВХ.
Жила медная многопроволочная.

Изготавливается с двумя или тремя жилами. Класс гибкости пятый.

Каждая жила окрашена в свой цвет для удобства монтажа. Если оболочка синяя, можно судить о том, что эта жила – нулевой провод. Желто-зеленый окрас используется для земли. Коричневый или красный цвет имеет фазовый провод.

Конструкция проводов ШВВП

Характеристики провода ШВВП

Область применения провода ШВВП определяется его параметрами. Они соответствуют его назначению и указываются в технической документации:

Номинальное напряжение. Соответствует сети 220В.
Частота сети. Может применяться в сети 50Гц или для постоянного тока.
Пиковое напряжение. В течение 15 минут изоляция сохраняет свои свойства при напряжении 2кВ.
Сечение жил. ГОСТом на изготовление этого шнура предусматривается 0,5 0,75мм², но некоторые производители выпускают кабель с жилами до 6мм².
Срок эксплуатации. Фирмы-производители декларируют до 15 лет.
Гарантийный срок. Как и на другие подобные товары составляет 2 года.
Удельное электрическое сопротивление. 100метров шнура сечением 0,5мм² имеют сопротивление до 27 Ом.
Условия эксплуатации. Изоляция сохраняет свои качества при температуре ±40°С.
Условия, при которых допускается монтаж. Вести работы по прокладке шнура можно от -10 до +30°С. Вне этого температурного диапазона оболочка теряет механическую прочность, что увеличивает риск повреждений провода.
Минимально допустимый радиус изгиба кабеля. Составляет пятикратную толщину шнура.
Допустимая токовая нагрузка. Зависит от сечения токопроводящих жил и определяется по ПУЭ п.1.3.10 и таб.1.3.4.
Вес кабеля. Зависит от числа жил и их сечения, в среднем составляет 26-49гр на 1 метр.

Главным достоинством шнура ШВВП является гибкость. Минимальный радиус изгиба составляет пятикратную толщину. Учитывая, что у этого провода она в несколько раз меньше ширины и все перегибы происходят именно по этому размеру, это обеспечивает надёжность подключения подвижных электроприборов.

Информация! Свойства шнура позволяют эксплуатировать его в условиях постоянных перегибов. По утверждению производителей он способен выдержать 30000 циклов «сгибание-разгибание».

Область применения согласно ГОСТ

Характеристики провода ШВВП позволяют его использовать для подключения электроприборов с номинальным током до 15А, или 3кВт в сети 220В, но делать это не стоит. При номинальных токах токоведущая жила нагревается, что сокращает срок службы изоляции и шнура в целом. Для таких устройств лучше применить кабель ПВС бОльшего сечения или использовать нестандартный тип шнура с увеличенным сечением токопроводящих жил.

Кабель ШВВП целесообразно применять в первую очередь для подключения аппаратуры открытым способом:

осветительные устройства со светодиодными лампами, такие, как бра и настольные лампы;
маломощная бытовая аппаратура, типа зарядных устройств и ЖК телевизоров;
изготовление удлинителей для этих электроприборов;
подключение и соединение светильников в подвесном потолке;
соединение светодиодных лент с блоком питания и подключение к сети 220В.
подключение дверных звонков и их кнопок.

Использовать его для подключения мощных устройств типа кондиционеров и стиральных машин нежелательно из-за того, что некоторые производители занижают сечение токопроводящих жил.

Совет! При необходимости подключить такие электроприборы целесообразно проверить реальное сечение при помощи штангенциркуля.

Несмотря на удобство монтажа стационарной электропроводки, шнуром ШВВП это делать не рекомендуется. Согласно ПУЭ п.2.1.48 провода и кабели допускается использовать только по назначению.

Друзья хотел бы отметить, что провода ШВВП не предназначены для использования стационарной электропроводки, хоть и имеют двойную изоляцию. То есть ими запрещено подключать розетки и мощную бытовую технику (кондиционеры, плиты, стиральные машины и т.п.). Если ваш электрик делает электромонтаж таким проводом гоните его поганой метлой.

Похожие материалы на сайте:

Выбор кабеля для электропроводки
Характеристики кабеля NYM
Какой провод нельзя использовать?

Расшифровка аббревиатуры ШВВП

Название изделия обычно сообщает нам много информации о свойствах продукта и сферах его применения. Поэтому расшифруем аббревиатуру ШВВП:

Ш – обозначает «шнур»;
В – указывает на тип оболочки жил. В данном случае – поливинилхлоридная оболочка;
В на второй позиции аббревиатуры характеризует внешнюю изоляцию (поливинилхлоридная);
буква П – конфигурация профиля, то есть плоский.

Судя из расшифровки марки ШВВП можно сделать вывод, что в этом случае мы имеем дело именно с категорией соединительных шнуров. Примем это к сведению, хотя в народе их называют проводами и даже кабелями, но такие названия, строго говоря, некорректные.

В данной статье мы будем применять народное название «гибкий провод», помня, что по своей сути – это именно шнур.

Купить из наличия

ШВВП 2х0,75	Москва	706,307	км
ШВВП 2х0,75	Саранск	333,558	км
ШВВП 2х0,75	Трёхгорный	298,110	км
ШВВП 2х0,75	Новосибирск	284,865	км
ШВВП 2х0,75	Екатеринбург	257,171	км
показать ещё 65 ↓
ШВВП 2х0,75	Ярославль	131,788	км
ШВВП 2х0,75	Тверь	102,243	км
ШВВП 2х0,75	Ижевск	95,140	км
ШВВП 2х0,75	Красногорск	94,600	км
ШВВП 2х0,75	Нижний Новгород	91,307	км
ШВВП 2х0,75	Самара	78,358	км
ШВВП 2х0,75	Ростов-на-Дону	76,456	км
ШВВП 2х0,75	Подольск	75,715	км
ШВВП 2х0,75	Пенза	64,277	км
ШВВП 2х0,75	Санкт-Петербург	63,011	км
ШВВП 2х0,75	Казань	43,572	км
ШВВП 2х0,75	Тула	40,553	км
ШВВП 2х0,75	Иркутск	40,063	км
ШВВП 2х0,75	Пермь	36,457	км
ШВВП 2х0,75	Челябинск	27,231	км
ШВВП 2х0,75	Хабаровск	26,209	км
ШВВП 2х0,75	Минск	18,336	км
ШВВП 2х0,75	Краснодар	15,781	км
ШВВП 2х0,75	Воронеж	15,410	км
ШВВП 2х0,75	Тюмень	14,925	км
ШВВП 2х0,75	Петрозаводск	14,494	км
ШВВП 2х0,75	Красноярск	13,205	км
ШВВП 2х0,75	Омск	11,484	км
ШВВП 2х0,75	Томск	7,100	км
ШВВП 2х0,75	Климовск	5,400	км
ШВВП 2х0,75	Кострома	5,159	км
ШВВП 2х0,75	Якутск	5,101	км
ШВВП 2х0,75	Сыктывкар	4,198	км
ШВВП 2х0,75	Домодедово	4,000	км
ШВВП 2х0,75	Сочи	3,911	км
ШВВП 2х0,75	Псков	3,852	км
ШВВП 2х0,75	Химки	3,709	км
ШВВП 2х0,75	Мурманск	3,694	км
ШВВП 2х0,75	Тольятти	3,428	км
ШВВП 2х0,75	Чебоксары	3,369	км
ШВВП 2х0,75	Евпатория	3,175	км
ШВВП 2х0,75	Орск	2,847	км
ШВВП 2х0,75	Липецк	2,602	км
ШВВП 2х0,75	Саратов	2,277	км
ШВВП 2х0,75	Волгоград	2,255	км
ШВВП 2х0,75	Оренбург	2,117	км
ШВВП 2х0,75	Кольчугино	1,970	км
ШВВП 2х0,75	Иваново	1,758	км
ШВВП 2х0,75	Великий Новгород	1,587	км
ШВВП 2х0,75	Ставрополь	1,585	км
ШВВП 2х0,75	Уфа	1,497	км
ШВВП 2х0,75	Котлас	1,215	км
ШВВП 2х0,75	Костанай	1,000	км
ШВВП 2х0,75	Жуковский	0,949	км
ШВВП 2х0,75	Энгельс	0,903	км
ШВВП 2х0,75	Астрахань	0,881	км
ШВВП 2х0,75	Набережные Челны	0,835	км
ШВВП 2х0,75	Архангельск	0,705	км
ШВВП 2х0,75	Кемерово	0,643	км
ШВВП 2х0,75	Щёлково	0,507	км
ШВВП 2х0,75	Миасс	0,459	км
ШВВП 2х0,75	Магнитогорск	0,457	км
ШВВП 2х0,75	Великие Луки	0,339	км
ШВВП 2х0,75	Кирово-Чепецк	0,265	км
ШВВП 2х0,75	Пятигорск	0,210	км
ШВВП 2х0,75	Ульяновск	0,183	км
ШВВП 2х0,75	Караганда	0,100	км
ШВВП 2х0,75	Северодвинск	0,066	км
ШВВП 2х0,75	Павлодар	0,061	км
ШВВП 2х0,75	Киров	0,050	км

Посмотреть поставщиков

Производители

Ну и последнее, о чем Вам следует рассказать – какие существуют производители шнура ШВВП. На сегодняшний день производством данного проводника занимаются такие , Севкабель, «Энергокабель», «Кабель электросвязь» и другие лидирующие src=»https://cdn.shortpixel.ai/client/q_glossy,ret_img,w_500,h_363/https://electric-220.ru/images/wp-content/uploads/2015/05/SHVVP-1.jpg» class=»aligncenter» width=»600″ height=»436″

По качеству, согласно отзывам покупателей, данная 4-ка производителей подводят редко. Если Вы вдруг засомневались в качестве продукции, рекомендуем самостоятельно определить сечение кабеля, чтобы убедиться в соответствии со стандартами ГОСТ!

Вот и все, что хотелось рассказать Вам о назначении и технических характеристиках ШВВП. Надеемся, что предоставленное описание было для Вас интересным и полезным.

Способы проверки

Перед выбором нужного образца ПУНП обязательно проверяется на соответствие заявленным в паспорте параметрам. Для этого потребуется проделать следующие операции

Измерить сечение его жил и толщину изоляции.
Определить сопротивление медных проводников.
Проверить его на механическую прочность.

Для проверки первого из этих параметров нужен штангенциркуль, а для измерения сопротивления потребуется электроизмерительный прибор – мультиметр, включенный в режим «Омы». Для тестирования берется отрезок кабеля длиной в один метр, а затем тестером измеряется его сопротивление в Омах. Оно не должно быть более норматива, указанного в таблицах для образцов кабельной продукции. Чтобы протестировать его на прочность в домашних условиях, нужно потянуть тестируемый кусок за концы и проверить затем, насколько растянется его изоляция и не оборвана ли одна из жил.

Провод ШВВП: технические характеристики, расшифровка, конструкция, применение

Провод ПВС – расшифровка, характеристики и область применения

Силовой кабель NYM (НЮМ): описание, применение, характеристики

Провод ШВВП

Провод ПВ-3: технические характеристики, сечения, применение

Кабель NYM – подробная расшифровка аббревиатуры, конструктивные особенности и технико-эксплуатационные характеристики

Области применения

Одно из применений провода — в качестве шнуров питания для бытовой техники Небольшая площадь сечения не позволяет использовать ШВВП для работы с мощными установками. Из-за возможности пропускания электрических токов небольшой величины провод разного сечения нашел свое применение в следующих сферах:

Монтаж осветительной группы в помещениях и вне их. Для таких целей применяется проводник с сечением 0,75 кв.мм. Выдерживает нагрузку до 750 Вт.
Подключение светодиодных лент к источнику питания.
Подключение кнопок звонка к питанию.
Изделия с тремя проводами могут применяться для подключения розеток с заземлением с повышенной электробезопасностью.
Создание удлинителей

При подключении к нему устройств важно следить за суммарной мощностью. Она не должна превышать значение, на которое рассчитан провод ШВВП.
Подсоединение маломощной настольной электрической аппаратуры (компьютеры, телефоны).
Подсоединение бытовой техники мощностью до 1300 Вт (в зависимости от выбранного типа шнура).

В промышленной области из-за своих характеристик не используется. Подходит только для бытового и офисного энергопотребления.

Как правильно использовать провод

Кабель ПУНП используется при монтаже осветительных приборов и сетей? для розеток в жилых помещениях, а также в административных и производственных зданиях. Обычно, применение заключается в питании слабых по мощности электрических проборов с напряжением, не превышающим 250В, например, аналоговых электронных устройств.

Монтирование такого шнура может осуществляться следующими методами:

Методом открытой прокладки;
Монтирование в кабель-канале;
Прокладка в гофре;
В штробах, под штукатуркой;
Подвесным методом на стальном тросе;
Под грунтом, в специальных трубах из металла, пластика или асбеста.

Важно! В любом из таких способов стоит придерживаться всех требований безопасности и эксплуатации ПУНП, которые регламентируются Правилами устройства электроустановок. Например, не разрешается открытый тип прокладки при эксплуатации изделия во влажных помещениях – саунах или банях

Также, прокладка провода ПУНП запрещена в слое грунта

Для этого идеально подходят такие аналоги, как кабели ПУГНП с прорезиненным изоляционным слоем. Возможны и другие типы ограничений, которые зависят от процессов, происходящих в том или ином помещении

Также, прокладка провода ПУНП запрещена в слое грунта. Для этого идеально подходят такие аналоги, как кабели ПУГНП с прорезиненным изоляционным слоем. Возможны и другие типы ограничений, которые зависят от процессов, происходящих в том или ином помещении.

Вам это будет интересно Все об кабеле ААБл

Провод установочный ПуГВ

С этим читают

Назначение и применение

В связи с особенностями технических параметров, данный материал не подходит для подключения промышленных установок большой мощности. Указанный шнур чаще всего применяют в бытовых условиях для следующих целей:

выполнения домашней проводки;
подключения бытовых электроприборов;
изготовления переносок и для прочих домашних нужд.

Также читайте: Технические характеристики кабеля – КВВГУчитывая характеристики провода, при его использовании в качестве проводки, рекомендуют применять данную продукцию только для подвода освещения. Если требуется подключить мощные бытовые приборы, лучше использовать кабель, выдерживающий большую нагрузку.

ШВВП может применяться наружно, но для этого должна применяться соответствующая защита.

Поставки провода ШВВП

Последним критерием, на который стоит обратить внимание при выборе, является правильная маркировка бухт и самого кабеля. Эта маркировка наносится согласно ГОСТ7399 – 97 и обязательно должна содержать обозначение данного стандарта

Маркировка проводов	Начнем с маркировки провода. Как вы можете видеть на видео на проводе в обязательном порядке должен быть нанесен товарный знак завода-изготовителя, маркоразмер провода и год выпуска.
Маркировка на оболочке шнура ШВВП	При этом надписи на проводе должны быть нанесены через каждые 500 – 550 мм. Не наносить надписи допускается только в случае согласования с потребителем при использовании шнуров для армирования.
Ярлык на бухте кабеля	При этом в любом случае бухты должны быть снабжены соответствующим ярлыком. На нем указывается условное обозначение шнура, длина провода или длина кусков из которых состоит бухта, масса бухты, наименование завода-изготовителя и дата изготовления.
Этикетка на бухте провода	По требованию потребителя на бухте может наносится еще штамп технического контроля. Если провод предназначен для розничной торговли, то все приведенные выше данные должны быть указаны на прикрепленной этикетке.

Предыдущая
РазноеЭлектротехника для чайников. Как научиться разбираться в электрике: уроки для начинающих
Следующая
РазноеАвтоматический выключатель — от чего защищает и как он устроен

Виды

Хотя может казаться, что ничего нового на рынке кабельной продукции обнаружить не получится, все-таки есть один важный момент: оказывается, ШВВП изготавливается в двух разных вариантах. Первый – это обычные медные жилы, второй – биметаллические, то есть покрытый медью алюминий, хотя такой аналог встречается не очень часто.

Понятно, что цена на медь будет значительно выше, она качественнее, но при покупке нужно помнить об одной хитрости, на которую могут пойти продавцы. Иногда ШВВП продается сечением меньше заявленного. Продавец может сказать об этом, а может и нет, поэтому необходимо быть внимательным, а если есть такая возможность – измерить жилы прямо у прилавка. В случае с биметаллическими жилами – их нет смысла делать усеченными, поэтому при наличии выбора придется решать, какой продукт брать.

Подробное описание

Область применения:

Изготовление удлинителей для бытового использования,
Подсоединение бытовых приборов к сети,
Другие бытовые нужды. Напряжение до 380 В.

Конструкция: две или три жилы в ПВХ оболочке, уложенные параллельно друг другу. Жилы многопроволочные, класс гибкости – 5. Изоляция оболочки: поливинилхлорид.

Другие технические характеристики:

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Напряжение, на которое шнур рассчитан: 220/380 вольт,
Сечение, которое выпускается производителем: 0,35–2,5 мм2,
Расчетная температура окружающей среды – от минус 40 до плюс 40○С,
Номинальный ток – зависит от сечения, рассчитывается в зависимости от того, какой провод используется.

Расшифровывается его название так: шнур с виниловой изоляцией и виниловой оболочкой, плоский.

Шнур ШВВП часто заменяют другим – ПВС, используя его как более удобный аналог. В чем их разница?

Основное отличие – это форма оболочки шнура. Если ШВВП с плоской ПВХ оболочкой, то у ПВС она круглая. Другое отличие заключается в том, что для ШВВП производитель ограничил форму выпуска с максимальным количеством жил – тремя. ПВС может иметь до пяти, его рабочее напряжение – до 660 вольт и сечение жил – до 16 мм2. Расшифровка: провод с виниловой оболочкой, плоский. В остальном основные параметры схожи, поэтому какой шнур взять, в большей степени зависит от личных предпочтений, учитывая, что ШВВП стоит дешевле ПВС.

Иногда, как аналог для ШВВП, может быть указан кабель марки ПУНП. Они очень похожи, однако для монтажа ПУНП давно запретили. Как показала практика, этот провод имеет серьезные нарушения в изготовлении, что делает его пожароопасным, он неоднократно становился причиной возгорания и поражения током. Лучше брать импортные аналоги.
