Разновидности, технические и эксплуатационные характеристики провода пв

Характерные ошибки при работе с этими и другими проводами

• При покупке провода визуально проверяйте целостность изоляции, по возможности прозвоните моток мультиметром убедившись в целостности жилы. Посмотрите наличие бирки, где должна быть указана марка провода, сечение, длина мотка и вес;
• Часто деревянные барабаны или бухты складывают для хранения на открытый грунт, это категорически запрещается. Бухты должны храниться на стеллажах в сухом помещении;
• Использовать ПУВ для заземления путем соединения корпуса оборудования с общим заземляющим контуром не рекомендуется. В данном случае провод должен иметь сечение не менее 16 мм2, для этого ставят ПВ-2 и большего класса сечения.

Иногда ПУВ с монолитными медными жилами устанавливают на бытовую технику или промышленное оборудование с подвижными элементами. Это может быть газонокосилка, подвижная часть технологического оборудования, лебедка для кран-балки и другие. Это категорически запрещается делать, в процессе эксплуатации жилы часто перегибаются и отламываются в местах соединений. Для этих целей применяются только гибкие многожильные провода желательно в двойной резиновой изоляции.

• При прокладке ПУВ через стены в качестве розеточных и осветительных сетей его надо пропускать через пластиковые или металлические трубы;
• Иногда не опытные монтажники разматывают провода с наружной стороны бухты, это периодически требует поднимать и переворачивать бухту, в конечном итоге провод путается. Конец провода надо извлекать из внутренней части бухты и последовательно вытаскивать, от будет равномерно выходить кольцами не путаясь.

Есть специальные приспособления, на которые одевается бухта и разматывается провод

Расшифровка названия и особенности конструкции провода ПВ3

На первой стадии знакомства с этим проводом давайте разберемся с расшифровкой его аббревиатуры, а также особенностями конструкции. Тем более что здесь есть свои «подводные камни».

Расшифровка названия ПВ3

И кроются эти «камни» именно в расшифровке. Дело в том, что сейчас такого провода как ПВ3 не выпускают. Его название несколько видоизменилось. Но давайте обо всем по порядку.

Основные характеристики провода ПВ3

Итак:

• Согласно ГОСТ 6323 – 79 первая буква в аббревиатуре указывает, что данный проводник является проводом. Вторая буква указывает на материал изоляции. В нашем конкретном случае это – «В», что значит винил или как его еще называют поливинилхлорид.
• Цифра 3 в конце обозначает класс провода по гибкости. Всего существует 6 классов. И чем ниже цифра, тем провод менее гибкий. То есть провод ПВ 1 3 значительно менее гибок чем провода ПВ 3 3.
• Так было до 2010 года. Но в 2010 году был введен новый стандарт ГОСТ Р 53768 – 2010, который внес кардинальные изменения. Согласно него структура обозначения марок проводов и кабелей полностью изменилась.

Расшифровка типа провода согласно ГОСТа 2010 года

• Теперь наш провод ПВ3 должен называться как ПуГВ. Поэтому давайте разберем и эту аббревиатуру.
• Пу – обозначает провод установочный. Вообще теперь существует только два вида первых символов Пу – провод и Ку – кабель.

• Символ «Г» означает, что провод гибкий. Если провод не является гибким, то никаких символов вообще не указывается.
• Последний символ «В». Он, как и раньше означает поливинилхлоридную изоляцию.
• Кроме этих символов современная аббревиатура может содержать информацию о материале оболочки при ее наличии и о классе пожарной безопасности, при наличии таковой защиты.
• После этого в названии провода обычно указываются цифры от 0,5 до 95. Они указывают сечение провода.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию самого провода. Как вы можете видеть на видео провод ПВ3 является одножильным. В качестве токоведущих частей используется проволока, изготовленная из меди.

Конструкция провода ПВ3

Для того чтоб провод был гибким каждая токоведущая жила изготовлена из нескольких проволок скрученных между собой. Так провода с сечением от 0,5 до 35 мм2 изготавливается из не менее чем 7 отдельных проволок.

Чем меньше сечение каждой отдельной проволоки, тем выше гибкость провода. Так согласно ГОСТ 6323 – 79 для провода ПВ 3 данных сечений может выпускаться провод 2, 3 и 4-го класса гибкости.

Зависимость толщины проволок от гибкости провода ПВ3

Класс гибкости может изменяться в зависимости от сечения каждой отдельной жилы. Так, например, для проводов ПВ 3 3 может применяться проволока диаметром не более 0,79 мм.

В этом случае провод будет иметь класс гибкости 3. Если же применяется проволока диаметром не более 0,53 мм, то характеристика такого провода позволит отнести его к 4-му классу гибкости.

Провод ПВ3 95

А вот для проводов с сечением в 50 – 95 мм2 сечение каждой отдельной проволоки должно быть не более значений, указанных в ГОСТ 22483 – 77 для третьего класса. Кстати количество этих проволок должно быть не менее 16 штук.

Номинальные параметры изоляции провода ПВ3

Следующим важным элементом в конструкции провода является изоляция

Но здесь все достаточно просто. В зависимости от сечения провода ее толщина строго оговорена и должна соответствовать значениям, приведенным ниже. Согласно ГОСТ 6323 – 79 изоляция провода может быть двухслойная. В этом случае толщина первого слоя должна составлять не менее 70% толщины всей изоляции.

Стандартные расцветки провода ПВ3

Последним вопросом, на который мы обратим внимание, является расцветка провода. Основными считаются восемь цветов, приведенных ниже, но по желанию заказчика может быть выполнена любая окраска поверхности изоляции

Лучшие изготовители аналоговой продукции

Проводник ПУВ пришёл на замену ПВ 1 с одинаковыми параметрами и предназначением. При необходимости монтажа в местах с трудным доступом вам подойдёт проводник ПУГВ либо ПВ 3.

Чем же разнятся ПУВ и ПУГВ? А отличаются они степенью гибкости. В первом случае этот показатель — один, во втором – пять. Остальные параметры практически одинаковые.

Среди отечественных производителей данной продукции можно отметить следующие предприятия:

• Открытое акционерное общество «Подольск кабель», находящееся в Подольске.
• Акционерное общество «Рос скат».
• Общество с ограниченной ответственностью «Дмитров кабель», город Дмитров.

Электропроводка в полу с использованием ППВ

При прокладывании медной «лапши» в деревянном полу, она должна быть помещена в гофрированную или пластиковую трубу, не занимая более 40% внутреннего пространства. Запрещается укладывать проводку сверху на поперечные балки: ее нужно размещать либо в просверленные отверстия, либо в приготовленные пропилы.

Провода ППВ помещаются в гофру и пропускаются через вырезы в балках

Если над проложенным проводом устраивается бетонная стяжка, он также обязан быть укомплектован наружным защитным кожухом. По окончании коммутации, нужно провести проверку работоспособности электропроводки под нагрузкой.

Номенклатура проводов ПВ1

Далее рассмотрим основные разновидности проводов ПВ1 (первого класса гибкости), которые выпускают отечественные производители. Все изделия соответствуют ГОСТ.

Для начала обратите внимание на таблицу, в которой представлена зависимость площади сечения ПВ1 и массы:

Сечение, кв. мм	Максимальный наружный диаметр, мм	Масса 1 км кабеля, кг
0,5	2,4	8
0,75	2,6	10
1,0	2,8	13
1,5	3,3	19
2,0	3,3	26,2
2,5	3,9	30
3,0	3,9	37,7
4,0	4,4	45
5,0	4,4	54,8
6,0	4,9	65
8,0	4,9	80,2
10	6,4	107
16	8	172
***	***	***
120	17,5	1060

Первое, что вы должны запомнить: любой провод ПВ1 – это одножильное изделие. К сожалению, данный факт омрачает его бытовую эксплуатацию, поскольку наличие только одной жилы само по себе является ограничительным фактором и определяет следующие условия:

1. Диапазон допустимого сечения проводов составляет 0,5-120 кв. мм. В зависимости от конкретной величины может изменяться структура жилы и ее технико-эксплуатационные параметры.
2. В соответствии с ГОСТ для проводов с площадью сечения 0,5-10 кв. мм могут производиться как единая жила. Только такие изделия относятся к первому классу гибкости.
3. Для производства жилы кабельной продукции сечением 16-35 кв. мм следует использовать от семи проволочек и выше. Это приводит к увеличению гибкости. Провода, по сути, относятся к первому классу, но по инструкции их называют ПВ2.
4. Изделия с площадью сечения 50-95 кв. мм изготавливают из 19 или более проволочек. ПВ 1×120 должен производиться из 37, и в соответствии с ГОСТ такой провод относится ко второму классу гибкости.

Еще один не менее важный фактор – толщина изоляционного слоя. Ее подбирают в зависимости от сечения изделия: с увеличением данного параметра повышаются требования к прочности изоляции. В соответствии с правилами ГОСТ изоляция ПВ1 может быть двухслойной

При этом важно соблюдать общее правило: толщина первого изоляционного слоя должна составлять менее 70% от размера второго

Далее следует учитывать расцветку жил в проводе. Согласно ГОСТ цвет жил в ПВ1 подбирается в зависимости от предпочтений заказчика. Однако есть общая концепция для заземляющего провода: такая жила окрашивается в желто-зеленый цвет. При рассмотрении отрезка провода длиной 15 мм один цвет должен занимать не менее 70%, другой – остальные 30% или ниже.

• Провод пв-1: описание и характеристики
• Использование провода пвс согласно характеристикам и расшифровке
• Сечение кабеля по току
• Провода пугнп и пунп: характеристики, отличие, запрет применения
• Ремонт электрооборудования на судах — оконцевание кабелей
• Технические параметры и сферы применения термостойкого провода ркгм
• Какой провод лучше: одножильный или многожильный
• Пвс кабель. пугсп, пугнп: буквенно-цифровая маркировка и расшифровка
• Какого цвета фаза и ноль в электрике
• Сечение провода для домашней проводки: как правильно произвести расчет
• Как расшифровывается кабель сип: его виды и особенности
• Провод шввп область применения
• Схема разводки и монтаж электропроводки на кухне
• Обзор соединителей для электрических проводов
• Клеммы или скрутка: сравниваем «за» и «против»
• Как установить розетку
• Расшифровка цифро-буквенной маркировки электрических кабелей и проводов
• Соединение проводов в распределительной коробке: изучаем способы соединения проводов
• Участок глазами застройщика: что бонус и где
• Как самостоятельно заменить розетку в квартире
• Как перенести розетку своими руками: советы профессионалов, руководство к действию и 110 фото вариантов переноса
• Скрытая электропроводка в каркасном доме
• Обозначение фазы и нуля в электрике
• Кабель канал для бани термостойкий
• Клеммники wago

С этим читают

• Провод пв-1: описание и характеристики
• Использование провода пвс согласно характеристикам и расшифровке
• Сечение кабеля по току
• Провода пугнп и пунп: характеристики, отличие, запрет применения
• Ремонт электрооборудования на судах — оконцевание кабелей
• Технические параметры и сферы применения термостойкого провода ркгм
• Какой провод лучше: одножильный или многожильный
• Пвс кабель. пугсп, пугнп: буквенно-цифровая маркировка и расшифровка
• Какого цвета фаза и ноль в электрике
• Сечение провода для домашней проводки: как правильно произвести расчет

Характеристики проводов ПВ 1

После того как мы разобрались с расшифровкой и строением провода можно приступить к рассмотрению его основных характеристик. Все их можно разделить на механические и электрические. И рассматривать их следует так же отдельно.

Механические характеристики проводов ПВ 1

Под механическими параметрами мы подразумеваем не только чисто механические понятия такие как разрыв, сжатие, гибкость и тому подобное, но и стойкость изоляции и жил провода к атмосферным воздействиям.

Итак:

• Одной из основных характеристик является способность провода к изгибу. Как следует из названия провода с этим параметром у него очень плохо. Так данный провод рекомендуется изгибать с радиусом не более 10 его наружных диаметров.
• Недостаток гибкости ПВ1 с лихвой компенсирует другими номинальными параметрами. Так номинальные рабочие температуры для данного типа провода составляют от -50⁰С до +70⁰С. Отличие особенно хорошо видно на примере. Например, очень следует применять только в диапазоне температур — 25⁰С — +40⁰С. А температура выше +70⁰С для него вовсе является не допустимой. А наш ПВ1 не должен деформироваться даже при температуре в +150⁰С.

• Еще одним весомым плюсом в пользу данного типа провода является его влагоустойчивость. При температуре в +30⁰С он способен работать в относительной влажности 100%.
• Кроме того, он обладает неплохой устойчивостью к вибрационным, акустическим и многим другим видам воздействия. Но на них мы не будем останавливаться, так как не для специалиста эти параметры не играют никакой роли.
• Еще одним положительным моментом является то, что данный тип провода не распространяет горения и устойчив ко многим химически активным материалом. Благодаря этому на его базе создали высоковольтный провод ПВВ 1, который применяют в автомобильной промышленности.
• Срок службы проводов ПВ 1 составляет не менее 15 лет. Что для многих гибких проводов является достаточно высоким показателем.

Электрические характеристики проводов ПВ 1

Но конечно определяющими для нас являются электрические параметры данного типа провода. И здесь ПВ 1 проявляется себя с наилучшей стороны.

Предназначен данный тип провода для эксплуатации в сетях переменного напряжения с напряжением до 450 В и частотой до 400 Гц. В сетях постоянного тока он может использоваться для напряжения до 1 кВ.

Электрическое сопротивление провода зависит от его сечения. Так для провода сечением в 0,5 мм 2 сопротивление должно быть не более 0,015 Мом, для провода ПВ1 1 5 не менее 0,011 Мом, а для проводов ПВ1 120 не менее 0,0035 Мом.

• А вот испытательное напряжение для такого провода на порядок выше. Для ПВ1 оно составляет 2,5 кВ. Интересным является и сам процесс испытания. Не менее чем пятиметровый кусок помещают в воду на сутки. Затем на его концы подают испытательное напряжение, которое провод должен выдерживать не менее 15 минут.
• Интересным является и то, что у ПВ 1 провод характеристика имеет устойчивые параметры. Ведь даже в процессе эксплуатации электрическое сопротивление провода не должно отличаться от номинальных параметров более чем на 120%.

Одножильный установочный провод АПВ с алюминиевой жилой в поливинилхлоридной изоляции для монтажных работ

Проводник выпускают в соответствии с нормативным документом ГОСТ 6323.


Использование

Прокладывают неподвижно:

• сквозь металлический рукав или трубу;
• в кабель-каналах и на кабельных лотках;
• в строительных конструкциях.

Предназначен для:

• создания электропроводки и осветительных сетей (проводник жёсткий, изгибается на небольшие радиусы);
• разводка в НКУ (низковольтных комплектных устройствах);
• присоединения к сети электродвигателей, станков (для трёхфазной системы требуется как минимум 4 проводника).

Рассчитан на переменное напряжение до 450 вольт с частотой не более 100 герц либо постоянное напряжение 1 000 вольт. Не распространяет горение при одиночной прокладке.


Недостатки алюминиевой жилы, проявляющиеся при эксплуатации:

• достаточная хрупкость (снижение допустимого радиуса изгиба приводит к слому жилы, имеет низкую устойчивость к знакопеременным нагрузкам);
• при контакте с атмосферными окислителями (кислородом и с более сильным озоном) на алюминии появляется оксидная плёнка. Её электрическое сопротивление сильно разнится с сопротивлением самого металла (в несколько раз выше), поэтому места ввода жилы в контактные выводы могут перегреваться. Для избежания этого эффекта следует регулярно зачищать жилу либо при монтаже применять специальную кварцевазелиновую пасту, которую нужно вводить в наконечник перед оконцеванием жилы.

Конструкция установочного алюминиевого жёсткого провода АПВ

Состоит из одной круглой алюминиевой жилы 1 или 2 класса гибкости в зависимости от сечения (в соответствии с нормативным документом ГОСТ 22483) в поливинилхлоридной изоляции. Изоляция имеет белый цвет.


Технические характеристики

• климатическое исполнение ОМ2 по стандарту ГОСТ 15150 (применение в тропическом и умеренно-холодном морском климате, размещение под навесом);
• рабочая температура от -50 °С до +50 °С;
• относительная влажность воздуха до 100 % при температуре +35 °С;
• монтаж производится при температуре не менее -15 °С;
• радиус изгиба не менее 10 диаметров проводника;
• сопротивление жилы постоянному току определяется по ГОСТ 22483 в зависимости от её сечения (ссылка на стандарт приведена выше);
• во время эксплуатации сопротивление токопроводящей жилы возрастает на +20 %;
• выдерживает переменный ток частотой 50 герц и напряжением 2 500 вольт после суток проведённых в водной среде;
• электрическое сопротивление 1 000 м изоляции равно 1 МОм в начале эксплуатации и снижается до 10 кОм в процессе работы;
• допустимые токовые нагрузки можно извлечь из этого файла (источник ПУЭ-6);
• стойкий к синусоидальным вибрационным нагрузкам частотой от 1 до 2 000 герц и амплитудой ускорения до 200 м/с2;
• акустические шумы с частотой от 50 до 10 тысяч герц при звуковом давлении до 160 дБ не приводят к потере функциональности;
• одноразовые механические удары с максимальным ускорением 1 500·g продолжительностью 0,1-2,0 мс, а также многократные удары с пиковым ускорением 150·g длительностью 1-5 мс не вызывают нарушений в работе провода (где g – ускорение свободного падения);
• рабочее атмосферное давление находится в диапазоне 53-294 кПа (нормальное атмосферное давление 101 кПа для сравнения);
• срок эксплуатации 15 лет;
• гарантия распространяется на первые 2 года работы.

Масса, диаметр провода АПВ и толщина изоляции указаны на страницах товара.

Проверка при покупке

При приобретении провода необходимо проверить соответствие параметров сечения

Производители редко придерживаются установленных норм ГОСТов и ТУ. Поэтому рынок электротехнических товаров наполнен поддельными изделиями. В большинстве случаев такие провода приводят к замыканиям, скачкам напряжения, возгораниям. Поэтому перед покупкой необходимо тщательно проверять упаковку, производителя, магазин (поставщика).

Основные рекомендации:

• выбирать товары с маркировкой ГОСТа — обозначение стоит в конце ряда символов на кабеле;
• на упаковочном материале должна быть специальная наклейка;
• маркировочные символы должны располагаться по длине кабеля — средний шаг – 0,5м;
• проверить соответствие параметров сечения — можно с помощью штангенциркуля;
• проверить документацию – продавец обязан предоставить сертификаты, подтверждающие качество изделий.

Профессионалы рекомендуют периодически проверять работу кабеля с помощью силовых испытаний.

Как правильно выбрать провод ПВ 3 ГОСТ

При приобретении провода его требуется протестировать, в ходе такого теста можно выявить его электрические и физические характеристики, а также определить потенциальные сферы применения. В процессе выбора необходимо протестировать такие параметры:

• конфигурация и размеры;
• сопротивление жил току;
• проверка напряжением;
• выявления сопротивления слоя изоляционного материала;
• проверка маркировки и надежности упаковки.

Также требуется осуществлять регулярное тестирование провода, в результате которого можно сделать выводы о технических параметрах в ходе эксплуатации:

• сопротивление жилы для проведения электротока;
• стойкость к изгибам и ударам при низкой температуре;
• прочность и стойкость к разрывам;
• тепловые удары;
• термоустойчивость к повышению и понижению градусов окружающей среды.

Тесты проводятся в соответствии с ГОСТ 6323 и нормативными актами для данного типа провода. Тестирование соответствия описания и технических параметров в ходе эксплуатации проводят специальные организации в соответствии с техническими требованиями.

Покупатель в процессе выбора должен принимать во внимание размеры провода, которые можно рассчитать посредством штангенциркуля. Также рекомендуется замерить сопротивление жилы кабеля: для этого отрезается кусок провода и замеряется

Для проверки изоляционного слоя можно замерить толщину слоя и проверить легкость снятия. В процессе выбора нужно обратить внимание на совпадение маркировки провода с маркировкой бухты, на которой должна присутствовать маркировка изготовителя. На кабеле маркировка наносится через каждые 45-50 см.

Итак, ПВ 3 является оптимальным решением практически для любой электротехнической задачи в быту или производственном использовании. По комбинации стоимости и качества он станет идеальным решением для большинства помещений.

Элементы конструкции проводов ПВ3

Токарный станок по металлу для дома: разновидности и технические характеристики

Каждый шнур или кабель имеет определенные особенности конструкции. На тип и количество элементов влияет назначение, условия эксплуатации, уровень максимального напряжения. Конструктивными деталями установочного провода ПВ 3 являются:

• медная жила (согласно ГОСТу № 22483 может быть цельной или многопроволочной);
• внешняя защита (изоляционный слой).

Расшифровка названия провода ПВ-3

Технические характеристики провода ПВ-3 (ПуГВ)

Характеристики провода ПВ-3

Если кабель требуется проложить на ограниченной площади (электрощиток, проводка внутри приборов), важно использовать мягкие многопроволочные кабели класса ПуГВ, к которым относится и ПВ-3. Характеристики таких проводов типовые:

• допустимое напряжение переменного напряжения 450 на 750 В, для постоянного – до 1000 В; частота до 400 Гц;
• возможный уровень влажности – до 98%;
• предел температуры для проведения установочных работ – минус 15° по Цельсию;
• гибкость – до 5 диаметров цельного сечения;
• изоляция провода остается работоспособной при температуре до 160° по Цельсию;
• возможные сечения ПВ-3 провода – от 0,05 до 40 квадратных см.

Срок службы кабелей со стандартными характеристиками зависит от условий эксплуатации, параметров внешней среды и способа прокладки. Обычно указывается максимальный предел – 15 лет. В «агрессивных» условиях срок может сократиться до двух лет. Например, если провод ПВ-3 проложен открытым способом, подвержен постоянному воздействию ультрафиолета, осадков, перепадам температуры. Средний гарантийный срок – 1 год.

Условия прокладывания провода

Кабель ПВ-3 монтируется в разных условиях при соблюдении определенных рекомендаций. Если температура окружающей среды ниже 15° по Цельсию, провод необходимо прогреть. В противном случае не избежать повреждений и растрескивания при сгибании.

Дополнительный момент – нельзя допускать конденсации или попадания влаги на внутренний стержень.

Условия, в которых допускается использование провода ПВ-3

Переход на шину заземления с использованием провода ПВ 3

Мягкий кабель ПуГВ можно использовать в разных условиях. Технические характеристики позволяют прокладывать провод в помещениях с повышенной влажностью (ванные комнаты, бани). Многое зависит от типа проводки – открытый или закрытый. Изоляционный слой сохраняет эксплуатационные характеристики при резких колебаниях температур (от -60° до +70° по Цельсию).

Токи нагрузки провода ПуГВ

Ни один действующий ГОСТ не устанавливает допустимые пределы токов нагрузки кабеля ПуГВ. Поэтому применяются Правила устройства электроустановок – несколько нормативных документов, разработанных Минэнерго СССР и России (требования являются общими для всех стран). Максимальный уровень тока зависит от сечения кабеля. Например, для провода диаметром 0,75 квадратных мм пределом является 15А нагрузки, а для сечения в 5 квадратных см – 215А.

Часто задаваемые вопросы

Вопрос №1. Провода в двойной изоляции легко укладываются в штробы, эти приходится протягивать каждую жилу в отдельности как ускорить процесс?

Можно через равные промежутки одеть отрезки кембрика на пару или несколько проводов, зафиксировать их в жгут изолентой.

Вопрос №2. Без двойной изоляции провод будет выдерживать в штробе и распределительной коробке заявленную нагрузку по сечению, короткого замыкания не будет?

На токовые нагрузки изоляция не влияет, только сечение провода, в других марках типа ПУНП провода разной полярности также прокладываются вместе с одним изоляционным слоем. Второй общий, внешний предполагается как защита от влаги и механических ударов.

Вопрос №3. Можно проложить осветительную сеть проводом ПУВ на тросике по воздуху под открытым небом?

В целях безопасности лучше провод продеть через ПВХ трубку и закрепить его к тросику пластиковыми жгутами одноразового пользования с замком, фиксирующим натяжку.

Вопрос №4. Какого сечения провод использовать для розеточных сетей?

Все зависит от мощности приборов подключаемых к розеткам, обычно для утюга холодильника, телевизора прокладывают 2.5 мм2. Для более мощных нагревательных приборов, бойлера, электроплиты и других используют 4 – 6 мм2 . Для более детального рассмотрения вопроса по выбору сечения требуется отдельная тема. Есть таблицы выбора сечения проводов по мощности потребляемой электроприборами.

Вопрос №5. Прокладывать ПУВ в штробах и кабельканалах частного дома неудобно, без общей оболочки жилы расползаются, где его применение наиболее эффективно?

ПВ-1 очень активно используется для сборки схем в распределительных шкафах, подключаются приборы учета, узо, автоматические выключатели.

Пример сборки схемы в распределительном шкафу

На промышленных объектах собираются в шкафах схемы с элементами управления, соединяются контакты трансформаторов, магнитных пускателей и других элементов.

1. Применение, технические характеристики и монтаж провода РКГМ
2. Провод СИП: назначение, технические характеристики, монтаж
3. Технические характеристики провода ПРКА
4. Провод ПВ-3: технические характеристики, область применения, производители
5. Типы и направления использования шинопроводов + особенности их монтажа

Разновидности

ПВ – это общее название проводов с изоляцией из качественного поливинилхлорида. Если рассматривать глубже, то существует огромное количество разновидностей этого изделия: есть как монтажная, так и установочная продукция. Все перечисленные ниже провода с успехом используются в электросетях переменного тока напряжением до 450 В:

1. ПВ1 – это установочный провод, используемый в электросети напряжением 450 В и частотой не выше 100 Гц. В случае с сетями постоянного тока ПВ1 может использоваться при напряжении до 1000 В. Максимально допустимое значение тока – 41 А. Жилы производятся из луженой меди. Любой ПВ1 является одножильным, причем проводник состоит из нескольких мелких проволочек.
2. ПВ3 – аналог ПВ первого класса гибкости. По основным технико-эксплуатационным параметрам он ничем не уступает ПВ1, однако его можно использовать как монтажное изделие.
3. БПВЛ – бортовой провод. Его название обусловлено изначальным предназначением: кабель применялся в авиастроении. С течением времени его начали применять при коммутации стационарного оборудования. Максимально допустимое напряжение в сетях переменного тока составляет 250 В при частоте 2000 Гц, постоянного – 500 В.
4. АПВБбШв – силовой провод, жилы которого производятся из алюминия. Основное предназначение – транспортировка энергии по стационарным электрическим установкам в электросетях переменного тока напряжением и частотой, не превышающими 1000 В и 50 Гц соответственно. Кабель с аналогичной маркировкой, но без буквы «А» на первом месте – такая же продукция, но из медных жил.
5. АПВ – алюминиевый установочный провод с параметрами, аналогичными медным изделиям. Главное отличие алюминиевой продукции – максимально допустимое напряжение при переменном токе составляет 400 В (а не 450) при частоте 50 Гц (вместо 100).
6. КСПВ – качественный провод, который применяют при обустройстве систем сигнализации и видеонаблюдения. Содержит двухслойную изоляцию: внутренняя оболочка изготавливается из полиэтилена, наружная – поливинилхлорида. Зачастую внешняя изоляция имеет белый цвет.

Это интересно: Как узнать сечение провода по диаметру, длине и мощности

Обзор характеристик провода ПВ-3

Монтажный и установочный провод ПВ-3 (на фото ниже) имеет одну медную жилу. Он обладает высокой прочностью и гибкостью. Благодаря тому, что жила многопроволочная, изделие имеет хорошую проводящую способность.

Расшифровка маркировки ПВ-3 выглядит следующим образом: буква П указывает, что это непосредственно сам провод, В – указывает, что изоляция сделана из поливинилхлорида, а цифра 3 указывает на класс гибкости жилы.

В конструкцию устройства входят такие элементы:

1. Жила, которая пропускает ток. По ГОСТ 22483 это однопроволочная или многопроволочная жила из меди.
2. Изоляция из ПВХ пластиката. Расцветка осуществляется либо сплошной, либо на естественную изоляцию наносится две продольные полосы. Если ПВ-3 используется для заземления, то его цветовая маркировка будет желто-зеленой.

Основные параметры

Технические характеристики указывают на то, что провод ПВ-3 стойкий к влиянию влаги, конденсата или пара. Так как диапазон рабочих температур составляет от +60 до -70 °С, то его применяют в экстремальных условиях, прокладывают в банях и ванных комнатах.

Провод замечательно борется с плесенью и различными механическими воздействиями. Также технические характеристики устройства дают особое преимущество изделия перед другими. Например, провод ПВ-3 не горит, он просто плавится. Оболочка изоляции плавится, но не пропускает искры за пределы зоны повреждения, даже если поверхность влажная.

Провод ПВ–3 часто применяется в качестве кабеля заземления, его наружный диаметр подбирается согласно требованиям и запросам ПУЭ. Срок эксплуатации изделия – до 15 лет. Продается мотками, максимальная величина которого 100 метров.

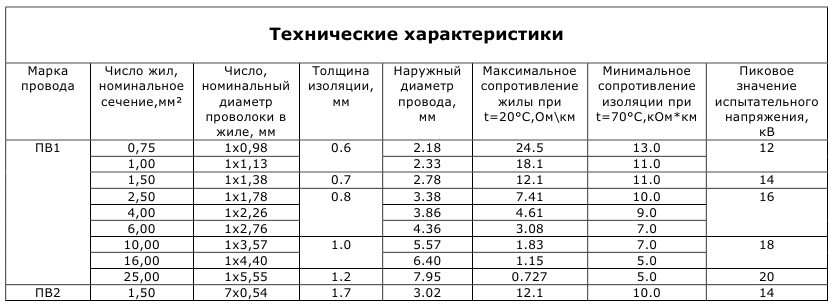

На фото ниже представляются прочие технические характеристики ПВ-3 и таблица сечений:

Наружный диаметр, сопротивление изоляции и масса 1 км провода:

Технические характеристики указывают, что основное отличие изделия от других марок заключается в изоляционном материале. Поливинилхлорид (ПВХ) – это достаточное прочное покрытие. Его тяжело перегрызть грызунам, да и их отпугивает специфический запах, который делается с помощью добавления специального компонента.

Кстати, основные производители провода ПВ–3 популярны по всей стране. К ним относят Московский завод Москабельмет, ООО «Межрегиональная торгово-промышленная компания», НПП «Спецкабель», ООО «ТД Альянс Кабель».

Область применения

Где применяется проводник? Благодаря тому, что ПВ-3 имеет широкий диапазон сечений жил и простые технические характеристики, он используется практически во всех сферах производства и промышленности: формирование индивидуальной электрической сети, монтаж электропроводки в квартире, подключение электроприборов и много другое.

Сферы применения изделия можно поделить на такие разделы:

• коммуникационные системы;
• жилые, нежилые и производственные помещения;
• электрическая проводка, как в помещении, так и на уличных пространствах.

Двойной слой изоляции обеспечивают максимальную безопасность. Изоляция делается из специального усовершенствованного ПВХ-пластика, который не способен нагреваться от тока. Благодаря этому он используется в высоковольтном производстве. Помимо этого материал в своем составе обладает особым веществом, которое сводит вероятность горения к минимуму.

Что еще важно знать?

Многие электрики задаются вопросом, в чем разница между проводом ПВ-3 и ПуГВ. Ответ простой — это одно и тоже, отличие лишь в ГОСТе, согласно которому изготавливался проводник. Дело в том, что ранее действовал ГОСТ 6323-79, а на сегодняшний день его действие прекратили и ввели ГОСТ Р 53768-2010, а также ТУ 16-705.501-2010, согласно которым старый ПВ-3 заменили на ПуГВ. В технических характеристиках также прошло небольшое изменение, класс гибкости ПуГВ стал выше (5), поэтому проводник более гибкий. В остальном параметры не изменились.

Напоследок рекомендуем просмотреть видео, на котором предоставлен обзор данной марки кабельной продукции:

Вот мы и рассмотрели область применения, расшифровку маркировки и технические характеристики провода ПВ-3. Надеемся, предоставленное описание было для вас полезным!

Медный кабель ПВ-1 (ПуВ) и ПВ-3 (ПуГВ)

Установочные медные кабели ПВ 1 (ПуВ) и ПВ 3 (ПуГВ) предназначены для подключения электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, для распределения и подключения устройств в щитах и шкафах, подключения и монтажа машин механизмов и станков на номинальное напряжение до 450В (для сетей до 450/750В) частотой до 400Гц или постоянном напряжении до 1000В.

Климатическое исполнение ОМ и ХЛ. Категория размещения 2 по ГОСТ 15150.

	Установочный кабель ПВ-1 (ПуВ)
Установочные кабели ПВ-3(ПуГВ)
Установочные кабели ППВ

Конструкция

1. Токопроводящая жила для ПВ 1 (ПуВ), ППВ – медная проволока (однопроволочная, сплошная жила).
2. Токопроводящая жила для ПВ 3 (ПуГВ), ПВ 4 – медные проволоки (многопроволочная, гибкая).
3. Изоляция — ПВХ пластикат.

Установочный медный кабель ПВ 1 (ПуВ) имеет сплошную однопроволочную медную жилу в одинарной изоляции из ПВХ пластиката и предназначен для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для фиксированного монтажа электрических цепей и оборудования.

Установочный медный кабель ПВ 3 (ПуГВ) имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны изгибы проводов. Установочный медный кабель ПВ 4 имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны частые изгибы проводов. Установочный многожильный медный кабель ППВ имеет сплошные однопроволочные медные жилы и предназначен для негибкого фиксированного монтажа электрических цепей и оборудования.

Технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации	от +70ºС до -50ºС
Относительная влажность воздуха (при tº +35ºС)	100%
Предельно допустимая tº нагрева жил при эксплуатации	+70ºС
Минимальная tº прокладки кабеля без предварительного подогрева	— 15ºС
Минимально допустимый радиус изгиба при прокладке:	5 диам. кабеля 10 диам. кабеля
Срок службы	15 лет
Гарантийный срок эксплуатации	2 года

Провода стойки к синусоидальной вибрации, акустическому шуму, механическим ударам одиночного и многократного действия, линейному ускорению, пониженному и повышенному атмосферному давлению, плесневым грибам.

Изоляция проводов стойка к растрескиванию при температуре +1500С и деформации при температуре +700С.

Установочные кабели соответствуют требованиям ГОСТ 6323-79

Число жил, сечение, мм2	Номинальный наружный диаметр, мм	Расчетная масса, кг/км
ПВ 1(ПуВ)	ПВ 3 (ПуГВ)	ПВ 4	ПВ 1(ПуВ)	ПВ 3 (ПуГВ)	ПВ 4
0,5	2,0	2,1	2,14	8,0	8,49	8,7
0,75	2,2	2,3	2,4	10,5	11,4	11,7
1,0	2,3	2,5	2,5	13,2	13,8	14,3
1,5	2,8	3,0	3,1	19,3	20,5	20,9
2,5	3,4	3,7	3,9	30,7	34,4	34,9
4,0	3,9	4,2	4,6	45,5	49,4	50,3
6,0	4,4	4,8	5,3	65,0	72,2	71,4
10,0	5,6	6,0	—	108	113	—
16,0	7,1	7,8	—	173	179	—
25,0	8,76	9,6	—	268	278	—
35,0	9,90	11,1	—	362	383	—
50,0	11,7	13,0	—	498	526	—
70,0	13,4	15,4	—	690	730	—
95,0	15,7	18,0	—	955	1005	—

Число жил, сечение, мм2	Номинальный наружный диаметр, мм	Расчетная масса, кг/км
ППВ
2х1,5	2,8х6,6	39,8
2х2,5	3,4х7,8	62,7
2х4,0	3,9х8,8	92,3
3х1,5	2,8х10,4	60,1
3х2,5	3,4х12,2	94,3
3х4,0	3,9х13,7	139
