Дренаж участка своими руками: от а до я!

Схемы устройства дренажных систем

Существуют разные схемы создания дренажа на дачном участке.

Выделяют два основных способа:

открытый;
закрытый.

Открытый или поверхностный является самым простым и включает в себя такие водоотводные системы как дренажная канава, траншея, ров. Эффективно отводит поверхностные воды.

Открытый вариант дренажа

Закрытая или глубинная схема представляет собой трубы с многочисленными отверстиями и ответвлениями, в которые поступает влага, а также колодцы. Трубы укладываются в канавы и сверху засыпаются песком. Применяется для уменьшения уровня грунтовых вод.

Закрытая дренажная схема

Открытые дренажные системы

Формирование водоотводящей системы при помощи открытого дренажа – это самый простой способ, который не требует лишних затрат. Включает в себя канавы, которые расположены под углом. По канавам излишки воды стекают в дренажные колодцы либо выводятся за пределы дачного участка. Канавы стараются делать подальше от строения, чтобы не вызывать деформацию фундамента. Их средняя глубина около 50 см.

Открытые схемы дренажа имеют два основных недостатка:

они занимают полезную площадь:
траншеи необходимо периодически очищать от попадающих в них листьев и мусора.

Пристенная

Подобный вид водоотвода представляет собой инженерный комплекс, предназначенный для защиты фундамента и подвала от жидкости. Подходит для условий глинистого грунта, когда талые и дождевые воды не могут самостоятельно покинуть зону рядом с домом.

Пристенная дренажная система

При создании дренажной пристенной системы вокруг дома своими руками включаются канава, колодцы и насосы для отвода воды с территории. Дренажная канава позволяет отводить воду от стен строения. Желоба для отвода воды на земле делают на расстоянии от полутора метров с углублением на 10 см ниже пола подвала. Для повышения эффективности отвода может делаться вместе с ливневками.

Пластовая

Применяется для отвода воды с высокой мощностью водоносных слоев. Монтируется еще на этапе возведения здания под подошвой фундамента на уровне песчаной подушки. Часто сочетается вместе с трубной системой. Излишняя вода поступает в ближайший колодец, ручей, ров или другой специально оборудованный приемник жидкости.

Кольцевая

Кольцевая дренажная схема

В случае если нужно осушить болотистый участок, применяется кольцевой метод. Он сложнее в реализации, так как дренаж нужно располагать ниже уровня грунтовых вод на 30 см. Трубы, как следует из названия, укладываются вокруг дома в форме кольца.

Закрытые дренажные системы

В случае особо затопляемых дачных землевладений может потребоваться создание закрытой дренажной системы. Она более эффективна, но сложнее в реализации. С помощью закрытых систем можно быстро удалять влагу, предотвращать ее негативное воздействие на дом и участок и защитить территорию от скопления воды. Также способ применим в условиях, когда нужно понизить уровень грунтовых вод. Дренажная канава при закрытом методе размещается под углом, чтобы воды стекали к колодцу. Устраивается при помощи труб ПВХ, обернутых геотекстилем, которые углубляются в грунт. На стенках делаются отверстия, в которые попадет излишняя влага от почвы.

Горизонтальная

Горизонтальный дренаж представляет собой заглубленные трубчатые дрены. Дренажная канализация состоит из траншеи, которая прокладывается на глубине 0,7-1,5 метра под углом. Скос должен быть рассчитан таким образом, чтобы естественный водоотток направлялся в сторону дренажного колодца.

Горизонтальный дренаж

При закрытом методе на дно укладываются перфорированные трубы, которые предварительно обматывают в геотекстиль. Сверху конструкция засыпается грунтом и укрывается дерновым слоем.

Комбинированная

Для комплексной защиты используются комбинированные системы, включающие горизонтальную дрену и вертикальные колодцы. Используется, когда невозможно реализовать один вид схемы либо он не выполняет свои функции в должном объеме.

Комбинированный дренаж

Дренажная канализация комбинированного вида подходит как для однородных, так и для слоистых грунтов разной степени проницаемости.

Вертикальный дренаж

Для осушения с высоким уровнем грунтовых вод применяются вертикальные системы. Это колодцы, которые размещаются в нужном количестве на территории дачи. Их устанавливают недалеко от построек, а для более эффективного отвода воды применяются насосы и помпы.

Вертикальный дренаж

Дополнительно могут обустраиваться траншеи, по которым вода сама стекает без применения оборудования. Система показывает высокую эффективность, но требует проведения обслуживающих работ.

Для чего нужна дренажная система на участке

Дренаж — принудительное отведение воды. Обычно данная процедура проводится перед строительством зданий с целью осушения участка. Дренаж представляет собой комбинацию отводов, колодцев, помогающих излишней воде выводиться с придомой территории.

Перед строительством дома на участке обязательно его необходимо тщательно обследовать. Это поможет определить, необходим ли дренаж, а также, какую именно систему лучше монтировать. Предварительно необходимо собрать следующую информацию:

состав грунта;
особенности рельефа участка (ценной будет информация о наличии участков в низине, где будет обязательно скапливаться влага);
особенности климата, в частности, количество осадков;
уровень расположения грунтовых вод;
возможность отвода большого количества воды в весенний период.

Если на участке застаивается вода, то обязательно нужна дренажная система

После сбора данной информации можно определить необходимость обустройства дренажной системы. Она нужна если:

грунтовые воды располагаются менее, чем в 1 м от поверхности земли;
грунты глинистые или субглинистые.

Определить необходимость дренажа также можно по растущим на нём растениям. Признаками повышенной влажности являются осока, рогоз и другие влаголюбивые растения, культурные же деревья развиваются плохо, обычно просто загневают.

Осока — показатель повышенной влажности участка

Преимущества системы осушения

Достоинства дренажа очевидны:

создание оптимального микроклимата для проживания людей (будет исключена вероятность размножения грибка на фундаменте, а значит и стенах строений);
обеспечение благоприятных условий для выращивания растений;
профилактика образования луж, которые могут привести к образованию постоянной грязи;
снижение численности насекомых (например, комары очень любят влажные территории).

Дренажная система обеспечивает оптимальный микроклимат для проживания человека

Дренажная система земельного участка состоит из:

водоприёмника (это может быть абсолютно любой водоём, и даже канава вдоль дороги);
проводящей сети;
регулирующей сети (сети канав на всей территории участка);
ограждающей сети.

Чаще всего используется закрытый вертикальный дренаж, который состоит из системы траншей высотой в несколько метров. На дне этих траншей устанавливаются дренажные трубы или же дно просто засыпается щебнем, битым кирпичом, а затем землей. Это позволит собираться влаге именно в этом месте, а не распространяться на весь участок.

Закрытая дренажная система занимает гораздо меньше пространства

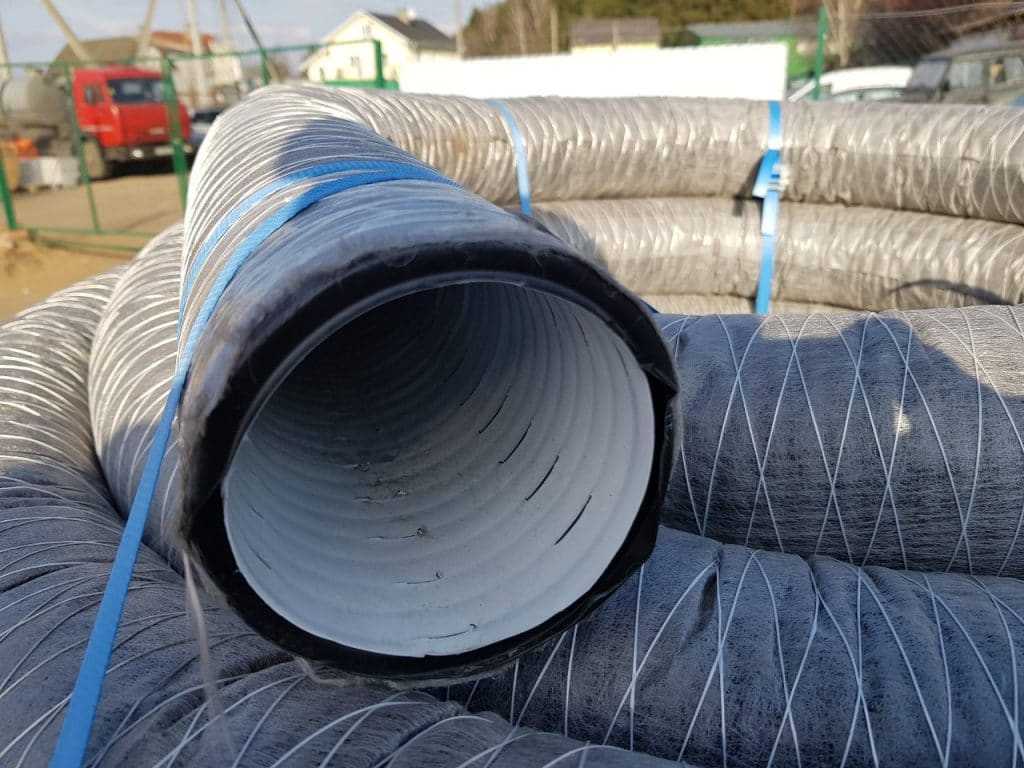

Как выбрать подходящие дренажные трубы для отвода грунтовых вод

Чтобы купить дренажные трубы для отвода грунтовых вод без ошибок, надо не ошибиться с размером

В гофрированных изделиях достаточно велика разница между внутренним и наружным диаметром. Следует помнить об этом, чтобы правильно рассчитать производительность. Длина, как правило, не превышает 12 метров. Толщину стенок подбирают с учетом нужной прочности. Она определяется не только глубиной залегания, но и параметрами находящихся сверху объектов (строений, транспортных коммуникаций).

Для проникновения влаги делают щелевую перфорациюПрименение фабричных труб для дренажа участка в обмотке из геотекстиля ускоряет выполнение монтажных операций, упрощает поддержание высокого качестваДвухслойные конструкции из полиэтилена низкого давления

Такие трубы (для транспортных участков системы) обладают повышенной прочностью. Внутренние гладкие стенки не создают лишние препятствия свободному перемещению жидкости. В стандартной комплектации есть резиновые уплотнители, обеспечивающие герметичность стыков.

Керамические трубы

Изделия из этого материала отличаются долговечностью, большой механической прочностью. Однако они обладают значительным весом, хрупкостью. Такие особые характеристики создают дополнительные сложности при укладке дренажных труб своими руками. Следует отметить, что замерзшая в сильный мороз вода лишь деформирует пластиковую трубу. Подобное воздействие разрушит керамические стенки.

В этом фабричном комплекте фильтрующий слой создан из кокосовых волокон, закрепленных сеткой

Производитель рекомендует создавать траншеи со свободным расстоянием по 20 см с каждой стороны трубы. Необходимо удалить строительный мусор. Вместо гравия и щебня для подсыпки используют очищенный песок (крупные фракции). Геотекстиль в данном случае не нужен. Но надо помнить об увеличении себестоимости за счет применения растительных волокон.

Плоские трубы из полимеров обладают высокой прочностью

Такие изделия можно устанавливать в меньших траншеях, ближе к поверхности. Они не способны быть каналами для свободного перемещения грызунов.

Переходной элемент для подключения к трассе со стандартным круглым сечением

Приобретение дренажных труб: цены, параметры изделий, предложения рынка

Производитель/Модель, артикул	Диаметр, мм	Цена, руб.	Примечание
ООО «Баустоф Дренаж»	110, 160, 200	65-190	Однослойная конструкция, ПНД.
Европласт/20008	63	45-52	4 SN – этот класс жесткости предполагает возможность монтажа на глубине до 2 м.
Европласт/20001	90	57-63	Труба с геотекстилем, перфорацией. Упаковка в бухтах по 50 м длиной.
Европласт/21005	110	112-123	Два слоя: полиэтилен низкого/высокого давления. Допустима установка на глубине до 6 метров.
Европласт/20052	160	358-424	Эти прочные трубы можно устанавливать на глубине до 8 метров. Они оснащены раструбами для быстрого монтажа. Длина – 6 м.
Европласт/20052	160×40 (ширина х высота)	81-87	Плоские трубы с геотекстилем. Трассы можно прокладывать на глубине до 10 м. Поставки в бухтах длиной 25 и 50 м.
FDplast	110	92-95	Перфорация, класс жесткости 8 SN.
ТехПромРесурс	200	230-240	Однослойная труба в обертке из фильтровальной геоткани TYPAR. Длина в бухте – 40 м.

Как сделать дренаж своими руками

Рассмотрим, как осуществить монтаж разных типов осушительных систем с пошаговыми инструкциями.

Для глубинного дренажа Вам понадобится вычислить самое низкое место на Вашем участке. Это можно сделать при помощи специального оборудования для геологических исследований или простым народным методом. Выкопайте яму в предполагаемом месте стока, глубина отверстия должна быть около 10 сантиметров. Налейте туда воды и посмотрите, в какую сторону будет течь жидкость – если она останется стоять на месте – то место выбрано правильно, если немного в сторону, то, соответственно, Вам нужно немного отступить в нужном направлении.

Видео: Дренаж на дачном участке своими руками: устройство, советы, рекомендации.

В выбранном месте нужно выкопать магистральную траншею, её длительность определяет размером участка и количеством среднегодовых осадков. Обязательно учтите, что в её конце будет располагаться септик или дренажный колодец.

Подготовьте будущую магистраль. В среднем ширина выбирается от 20 до 30 сантиметров, глубина определяется при помощи расчёта количества стоков и уровня промерзания грунта;
Дно ямы необходимо засыпать песочной подушкой, утрамбовать её. Песок должен занять до 5 сантиметров глубины, он будет своеобразным фильтром. После траншея засыпается крупными камнями, щебнем, строительным мусором, либо в неё устанавливаются доски крест-накрест. Такая конструкция поможет обеспечить эффективный отвод воды;
Поверх первого слоя дренажного настила насыпается еще один, но уже с меньшей фракцией. Далее, по мере приближения к поверхности магистрали, размеры камней или строительного мусора становятся меньшими;
Вы можете оставить только одну магистральную траншею или сделать дренаж по речному типу. В таком случае по всему участку прокопайте дополнительные магистрали, но меньше ширины. Окончание каждой из них должно входить в основную

Очень важно обеспечить угол уклона такой дренажной системы следующим образом: самая низкая точка дополнительных траншей находится на соединении с основной магистралью;

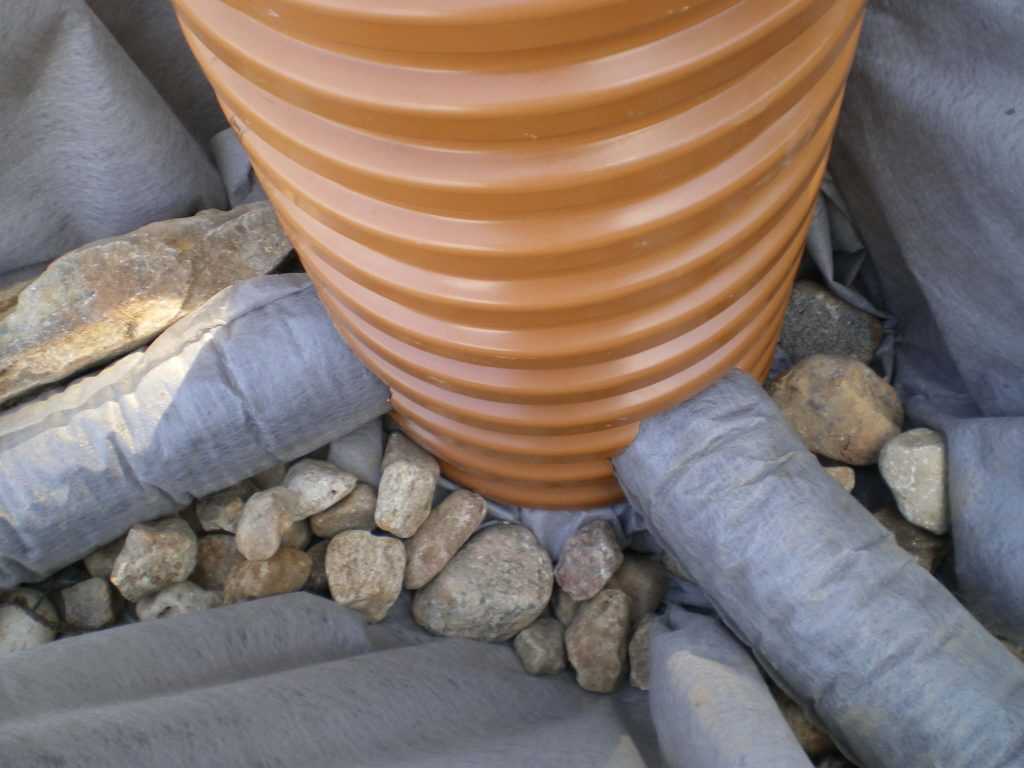

После засыпки нужно подготовить место для дренажного колодца. Это самая низкая точка на участке

В него подсоединяется магистральная траншея, место стыка желательно дополнительно уплотнить, чтобы при сильном напоре оно не провалилось. Вы можете выкопать цилиндрическую яму и установить в неё бочку, для сбора воды. Или оставить полость пустой, чтобы жидкость сама могла уходить в нижние слои земли;
Засыпать глубинный дренаж на даче своими руками нужно насыпью, т. е. образу на поверхности земли горку.

Аналогичным образом можно сделать и поверхностный дренаж. Например, для точечного выбирается самое низкое место на участке и там копается яма для септика. Дренажный колодец рекомендуется дополнительно утеплить, чтобы жидкость, которая остается в нем, не замерзла при первых морозах. Стенки колодца дополнительно укрепляются деревянными досками. Сейчас очень часто используются бетонные кольца, но их довольно сложно установить без использования дополнительных подъемных механизмов. На поверхность септика монтируется сетчатый люк, который обеспечит максимальную проходимость воды, но при этом будет её фильтровать, препятствуя засорению.

Фото: септик для дренажа

Из такого дренажа Вы можете откачивать воду специальным насосом, используя её для полива или прочих хозяйственных нужд, или оставить дно открытым, чтобы она впитывалась в более глубокие слоя земли. Многие домашние мастера засыпают в такие септики перегной, чтобы в итоге получить не только сухую землю, но и качественное удобрение для грунта.

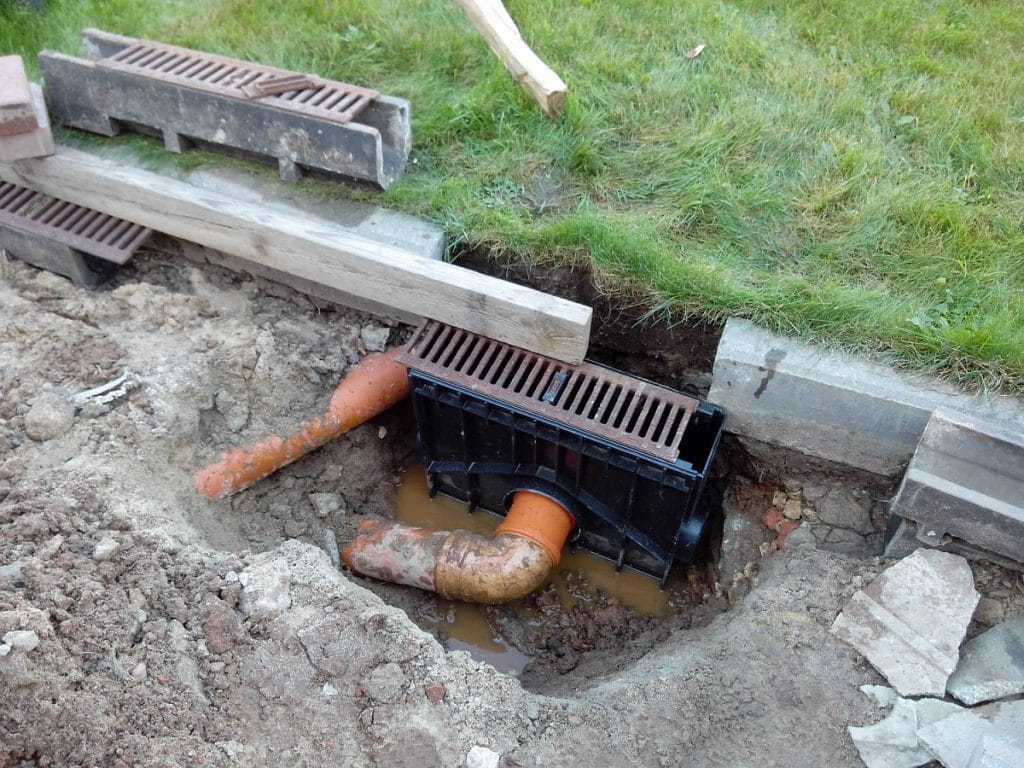

Точечный дренаж

Линейная дренажная система на даче представляет собой аналог глубинной, но её еще проще сделать своими руками. Для этого также нужно вычислить самое низкое место на участке, и разметить территорию. По всей отмеченной площади роются траншеи, которые в будущем будут представлять собой магистрали. В зависимости от площади земли можно сделать красивые ручейки и украсить ландшафт или перекрыть дренаж дорожками, а после засыпать землей.

Поверхностный дренаж в виде пруда

Роются траншеи. Их ширина от 10 до 20 сантиметров, глубина в среднем берется 20-30 см;
На дно ямок насыпается песок со щебнем, можно не перемешивать, после подушка хорошенько утрамбовывается;
Траншею нужно забросать камнями, хворостом, текстилем, в общем, всем, что позволит обеспечить дренаж на даче. Часто используется система из пластиковых бутылок, которая отличается прочностью, долговечностью и доступностью;
Поверх такой системы в зависимости от требований, можно установить доски для дорожек, или обустроить красивый пруд.

Как выбрать диаметр труб

При выборе диаметра дрен необходимо учесть размеры дома. Если воды расположены низко и резко поднимаются пару раз в году, то можно ориентироваться на следующие практические данные:

при площади дома от 50 до 70 м кв. – диаметр дрен 100 мм;
свыше 100 м кв. – 150 мм:
больше 120 м кв.– не менее 150 мм (лучше 200мм).

Если воды расположены на уровне выше низа фундамента или участок расположен на болоте и требуется дренаж воды со всей площади участка, то следует обратиться к специалистам для разработки проекта.

Самостоятельно рассчитать параметры дренажной системы невозможно, а любые просчеты приведут к большим материальным затратам. Зато смонтировать дренаж можно самостоятельно – технически это не очень сложная работа.

Подбор материалов для создания дренажа

Выбор необходимого оборудования и материалов зависит от типа дренажа, выбранного для участка. Решетки и лотки широко используются для пристенного или кольцевого обезвоживания, а геотекстиль — для поверхностного или глубокого обезвоживания.

Независимо от используемой дренажной системы, основными компонентами для дренажа являются трубы и колодцы. Задача первых — отводить и концентрировать поток воды. Последние выполняют задачи накопления.

Общий перечень оборудования и материалов состоит из следующего:

водостоки;
зерноуловители;
трубы;
геотекстиль;
люки;
Рабочие и соединительные принадлежности: муфты, кольца, заглушки, втулки.

Лотки

Для направления потока воды и удаления влаги из земли. Дренажные каналы выбираются по их способности отводить воду в зависимости от используемого материала и размеров. Расчеты производятся в процессе проектирования на основе полевых условий и уровня притока воды.

Лотки с решетками из оцинкованной стали могут выдерживать потоки воды до 1,5 тонн. Лотки с чугунными решетками обладают повышенной прочностью — до 25 тонн. Основные материалы, используемые при изготовлении дренажных каналов:

Оцинкованная сталь;
Чугун;
Пластик;
бетон;
полимерный бетон;
железобетон.

Дополняют желоба — система фильтрации: пескоуловители, решетки для сбора отходов, сифоны — отбойники.

Пескоуловители

При одновременном строительстве нескольких дренажных систем необходимо установить пескоуловители.

Комбинирование дренажных систем возможно, когда каждая система выполняет свою задачу: скрытая отводит воду с крыши дома, а глубинная отводит излишки воды из грунта.

Пескоуловители предотвращают засорение на последних этапах добычи воды. Тяжелые минеральные отложения остаются в трубах, если система не оборудована пескоуловителем. Накопление отложений приводит к уменьшению пропускной способности трубы и, соответственно, к уменьшению объема оттока, что приводит к скоплению воды.

Трубы

Как и желоба, водосточные трубы направляют поток воды к местам сброса. Диаметр труб определяет пропускную способность дренажа и выбирается в диапазоне 75-200 мм. Используемый материал определяет срок службы труб. Используются следующие материалы и комбинации:

Асбестоцемент
Керамика;
Полимер (высокого и низкого давления);
Пористый.

Проникновение воды в трубы происходит через дренажные отверстия или поры в дорожном покрытии. Хорошей идеей является использование труб в сочетании с геотекстильным покрытием грунта. Трубы хорошо подходят для строительства дренажа земли своими руками на глинистых почвах.

Трубы следует укладывать с небольшим уклоном не менее 2-3 мм на метр. Для соединения и монтажа труб используются многочисленные дополнительные компоненты: муфты, фитинги. Существуют методы отвода воды без труб.

Геотекстиль

При прокладке глубинного дренажа поверхность над трубами покрывается геотекстилем. Этот слой способствует укреплению субстрата, а также препятствует проникновению нежелательных частиц: зерен, ила, мелких кусочков почвы.

Геотекстильная мембрана защищает дренажную систему от образования плесени, грибков, благоприятной среды для насекомых и грызунов. Материал изготавливается из полиэстера или полипропилена, а для дренажа используется ткань плотностью 150-300 г/м. Меньшая плотность означает меньшую устойчивость к истиранию, что приведет к частичному разрушению дренажной системы.

Колодцы

Место, куда уходит лишняя вода, — это дренажный колодец. В зависимости от типа материала используются два типа люков:

бетон;
Пластик или стекловолокно.

Дренажные колодцы обычно имеют диаметр до 1 метра и глубину до 6 метров, в них проходят трубы системы. Используются три типа конструкции:

шарнир — место, где вращаются трубы;
абсорбция — под землей без внешней части
водозабор — для сбора больших объемов воды.

Выбор колодца зависит от расстояния до точки сброса и объема стоков. Бетонные кольца при строительстве колодцев когда-то были популярны, но их вытеснили более простые и легко устанавливаемые конструкции из пластика и стеклопластика. Подключение к трубам производится на высоте не менее 20 см от дна — это предотвращает засорение за счет оседания на определенной высоте.

В оставшейся части статьи мы подробно рассмотрим, как сделать дренаж на участке своими руками шаг за шагом. С примерами нескольких типов систем: пристенный дренаж, кольцевой дренаж и поверхностный дренаж.

Глубинный дренаж – как сделать своими руками

Здесь предстоит более сложная и трудоемкая работа, но если соблюдать пошаговую инструкцию, справиться с задачей можно очень быстро.

Рассмотрим, как на участке сделать дренаж такого типа:

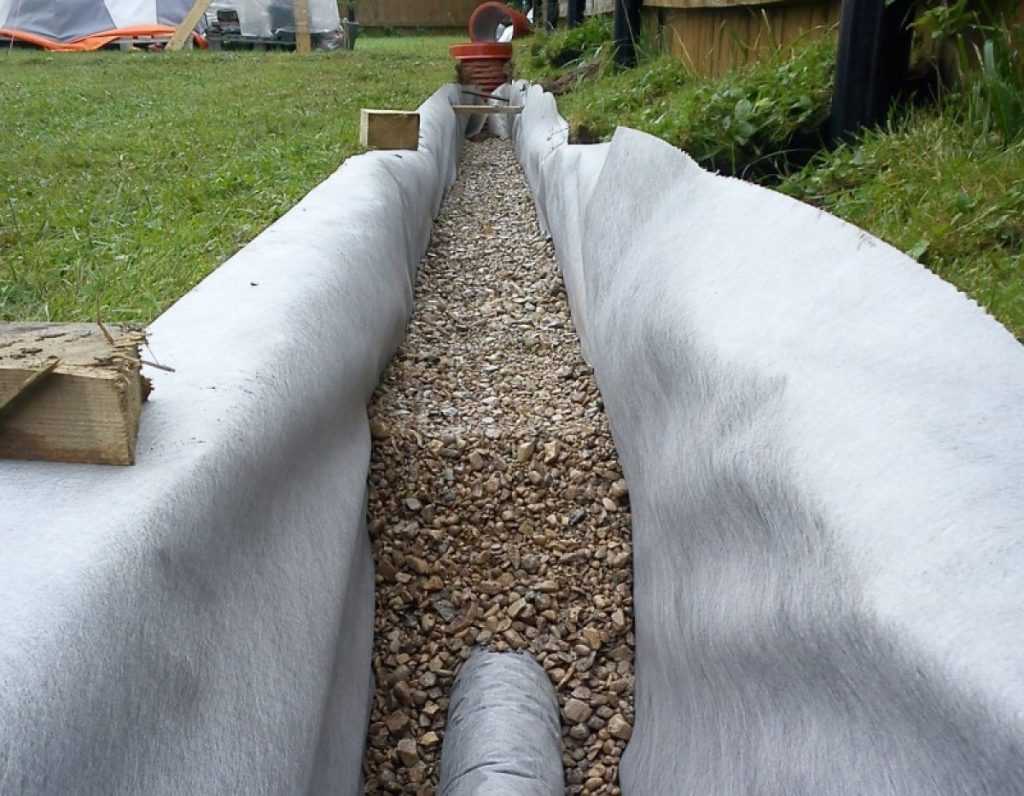

Глубинный дренаж участка

выкопать траншеи с уклоном в сторону водоприемного колодца 2 см на каждый метр. Глубина будет составлять примерно 1-1,5 метра для песчаного грунта, 80 см для суглинка и 70-75 см для глинистой почвы;
уложить на дно траншей песчаную подушку высотой в 10 см;
положить слой геотекстиля, края материала вывести наружу;
насыпать слой щебня фракции 20-40 мм высотой примерно в 40 см;
уложить на щебень дренажную трубу;
соединить между собой все трубы при помощи специальных переходников, подсоединить последний элемент дрены к колодцу;
сверху засыпать слоем щебня в 10-15 см;
накрыть геотекстилем;
сверху насыпать слой грунта.

Завершение укладки глубинного дренажа

Думая, как правильно сделать дренаж, важно учитывать тот факт, что дренажные трубы должны располагаться ниже уровня закладки фундамента минимум на 50 см, это позволит защитить его от вымывания грунтовыми водами. Они будут попадать только в дрены, перемещаясь по ним в место отведения воды

Они будут попадать только в дрены, перемещаясь по ним в место отведения воды.

Также трубы нужно углублять ниже уровня промерзания земли.

Это позволит сохранить их производительность в любое время года, продлить срок службы изделий.

Дополнительные требования к дренажу участка

Грунты, сформированные глиной или суглинком — наиболее «сложные» для дренирования. При устройстве дрен для более эффективного отвода влаги при таких грунтах дополнительно выполняют песчаные призмы, располагая их вертикально либо наклонно по бокам траншей. Это позволяет значительно повысить коэффициент фильтрации. Также возможно устройство локальных пластовых дренажей под дренами.
В случае, если характеристики участка требуют заглубления дрен ниже подошвы фундамента, необходима профилактика ослабления грунта. Ее меры — правильное устройство обсыпок дрен, максимально надежная заделка швов при установке колодцев, укрепление грунта при обустройстве траншей для предотвращения его выноса.
Если понижение грунтовых вод в результате дренирования является значительным, необходимо учитывать осадку грунта, которая произойдет после его осушения.
При наличии на участке естественных дренажей (ручьев, оврагов и пр.) в случае их засыпки необходимо устройство заменяющих их дрен.
Если приток грунтовых вод является большим, для достаточной эффективности их отвода устраивают две дрены, расположенные по бокам водостока.

«Мос-дренаж» специализируется на проектировании и обустройстве дренажных систем разного уровня сложности. Работы проводятся опытными специалистами. На услуги действуют доступные цены. Вместе с дренажом участка рекомендуем обустройство гидроизоляции фундамента.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка. Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня. Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка). Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Применение ям и канав

Участок с действующей дренажной системой.

Многие дачники решают проблему осушения участка при помощи системы магистральных ям и канав. Ямы устраиваются довольно просто. Нужно вырыть ямы глубиной 80-100 см, шириной 2 м на поверхности и 50 см у дна. Они подготавливаются в самых низких точках земельного участка. Система очень простая, но довольно эффективная. Вся лишняя вода с участка будет собираться в этих ямах.

Организовать систему канав немного труднее. Наиболее часто применяется способ, основанный на открытых отводных канавах. С их помощью будет выполняться осушение участка от весенних талых вод.

По периметру земельного участка нужно вырыть канавы шириной и глубиной от 40 см. Стенки таких канав должны быть скошены примерно на 20-25°. В организованных садовых товариществах устройство подобных отводных канав, как правило, является обязательным требованием администрации. Среди недостатков можно выделить то, что земляные стенки канавы будут постепенно осыпаться. Кроме того, они будут засоряться различным мелким мусором, в них часто появляются водные растения.

Схема дренажных колодцев.

Для укрепления стенок обычно используются бетонные плиты или деревянные доски. Также на дно канавы можно уложить поддон из металла или бетона. От засорений и растений нужно будет регулярно избавляться. Это можно делать при помощи обыкновенной лопаты. В качестве водоприемника в большинстве случаев служит общая отводная канава. Она устраивается вдоль дороги.

Немного менее популярным способом является т.н. французский дренаж. На участке создаются аналогичные канавы с отвесными стенками и заполняются щебенкой или камнями. Существует несколько вариантов устройства подобного дренажа: можно прокопать неглубокие канавы со стоком грунтовых вод в колодец или сделать канаву глубиной до естественного слоя песка, и вода будет уходить в него. В качестве колодца такой системы будет выступать яма со сторонами 1-1,2 м. Колодец может быть закрытым и открытым. Его можно заполнить битым кирпичом или крупным гравием. Среди преимуществ таких канав можно выделить то, что они не «цветут» и не засоряются, однако через некоторое время они могут забиться грунтом, вымываемым водой. И в этом грунте начнут прорастать растения. Чистка подобных канав требует больших усилий по сравнению с рассмотренными ранее обыкновенными отводными канавами.

Более дорогостоящим способом осушения участка является создание закрытой дренажной системы. Она устраивается с использованием асбоцементных либо глиняных труб. Трубы могут быть выложены «елочкой» или по прямой линии

Важно, чтобы участок имел уклон, достаточный для естественного стекания воды. Такая система хорошо подойдет для участка с высоким уровнем подземных вод

Обычно она совмещается с дренажами для водоотвода от основания дома

Однако устройство такой системы требует соответствующего опыта, и сделать ее своими руками довольно сложно

Обычно она совмещается с дренажами для водоотвода от основания дома. Однако устройство такой системы требует соответствующего опыта, и сделать ее своими руками довольно сложно.

Когда дренаж необходим в любом случае

Рассмотрим те случаи, когда дренаж нужен в любом случае:

Если участок расположен на ровной местности, то дренаж обязателен, так как при выпадении большого количества осадков или таянии снега воде просто некуда будет уходить. По законам физики вода всегда уходит под действием силы тяжести в более низкое место, а на ровном ландшафте она будет интенсивно пропитывать грунт по направлению вниз, что может привести к переувлажнению. Так что, с точки зрения дренажа, выгодно, чтобы участок имел небольшой уклон.
Если участок находится в низменности, то дренаж его однозначно нужен, так как вода будет стекать с более высоких мест на те, что находятся ниже.
Участки с сильным уклоном также требуют дренажа, так как быстро уходящая вода будет размывать верхние плодородные слои почвы. Лучше эти потоки направить в дренажные каналы или трубы. Тогда основная часть воды будет уходить по ним, предотвращая вымывание почвенного слоя.
Если на участке преобладают глинистые и тяжелые суглинистые почвы, то после осадков или таяния снега на них будет часто застаиваться вода. Такие почвы препятствуют ее проникновению в глубинные слои. Поэтому дренаж обязателен.
Если уровень грунтовых вод (УГВ) на участке менее 1 метра, то без дренажа никак не обойтись.

Если имеющиеся на участке строения имеют сильно заглубленный фундамент, то велика вероятность того, что его подошва окажется в зоне сезонного подъема грунтовых вод. Поэтому необходимо планировать дренаж еще на стадии фундаментных работ.
Если значительная часть площади участка покрыта искусственными покрытиями из бетона, брусчатки или тротуарной плитки, а также если есть газоны, снабженные системой автоматического полива, то дренаж также нужен.

Из этого приведенного внушительного списка становится понятно то, что дренаж в той или иной степени необходим в большинстве случаев. Но перед тем как его планировать и делать, надо изучить участок.
