Ушп фундамент: технология обустройства

Преимущества технологии УШП

На фундамент УШП уходит много утеплителя, однако он обходится дешевле бетона и земляных работ, которые потребуются для рытья ленты МЗЛФ. Технология обладает достоинствами:

• минимальный расход материала для опалубки;
• гарантированная заливка монолита в один день;
• упрощение схем армирования, снижение трудоемкости;
• теплый + черновой пол по умолчанию;
• подведенные коммуникации;
• готовая утепленная отмостка + дренаж;
• возведение коттеджа на любых почвах без ограничений по стеновым, кровельным материалам и технологиям строительства;
• энергосбережение в процессе эксплуатации;
• отсутствие деформационных швов (только при одинаковой этажности).

Шведская плита изготавливается за две недели максимум, что гораздо быстрее МЗЛФ, но немного дольше сборного ростверка по сваям, который пригоден только для срубов, «каркасников», фахверка, щитовых, панельных построек.

Структура

• Жесткость, прочность УШП фундамента традиционно обеспечивает железобетон. Эксплуатационные качества этого слоя сохраняют гравийная подушка, гидроизоляция.
• Утеплитель укладывается по поверхности фундамента, бокам возводимой конструкции. Защищает слой бетона от промерзания, препятствует потерям тепла. Благодаря пенополистиролу под фундаментом УШП в течение календарного года сохраняется умеренная плюсовая температура.
• Равномерный прогрев дома, грунта под ним приводит к существенной экономии на отоплении.
• Контур водопровода, канализация, кабель-каналы с электропроводкой прячутся внутри многослойной конструкции. Прокладываются дублирующие контуры.

Способы теплоизоляции

Фундамент из бетонных блоков: песчаная подушка, блоки.

Помимо того варианта, который предполагает сооружение с помощью жидкой заливки котлована бетонным раствором, существует и другой способ утепления жилища. Он связан с тем, что вместо раствора в котлован помещаются отдельные бетонные блоки. Они представляют собой уже готовый материал для фундамента, которые уже армированы и спрессованы в прямоугольные плиты. Они могут быть столбчатыми (в сечении имеют правильный прямоугольник) и ленточными. Представляют они собой бетонные блоки в виде трапеций. Широкое основание таких плит позволяет выдерживать колоссальные нагрузки на фундамент и на почву.

Что из себя представляет УШП?

Аббревиатура УШП расшифровывается как утепленная шведская плита. Фундамент УШП это функциональное и энергоэффективное решение для вашего дома. Его главная особенность в том, что в основание встроены все системы коммуникаций, в том числе подогрев полов.

У такой технологии есть ряд преимуществ:

• высокая скорость возведения;
• отсутствие ограничений — это делает его универсальным вариантом для любого участка (в отличие от многих альтернативных решений). Тип грунта при этом влияет на толщину бетонной плиты в УШП, которая рассчитывается индивидуально;
• более экономичный расход бетона — по сравнению со стандартными плитными фундаментами;
• готовность к укладке чистового напольного покрытия — соответственно, количество подготовительных отделочных работ сокращается;
• отсутствие необходимости в выкапывании глубокого котлована — а это сокращение количества земляных работ и экономия времени и средств;
• готовность всех коммуникационных систем еще на начальном этапе строительства — это также ускоряет процесс возведения;
• отличная энергоэффективность — дом будет максимально сохранять тепло, что позволит снизить затраты на коммунальные услуги.

Утепленная шведская плита имеет несколько альтернатив. Давайте сравним их между собой и определим основные преимущества и различия.

Свайный фундамент или УШП

Свайный фундамент представляет из себя группу свай, заглубленных в землю на разных уровнях в зависимости от типа грунта.

Среди его преимуществ можно назвать:

• универсальность — подходит для разных типов грунтов;
• простота расчета свайного поля — в зависимости от планировки можно сделать самостоятельно;
• экономичность — сваи являются самым бюджетным вариантом для основания, которое можно возвести и своими руками.

Но есть у него и минусы:

• необходимость использовать крупную технику для возведения — это возможно не на любом участке, поскольку не везде есть достаточная площадь для маневра, плюс всегда есть риск повредить или вообще разрушить соседние постройки;
• сложность расчетов для предотвращения смещения свай;
• обязательное исследование почвы — поскольку высока вероятность усадки конструкции;
• ограниченность в применении — для построек из кирпича, бетона или блоков лучше подойдет УШП, поскольку сваи недостаточно надежны.

УШП или ленточный фундамент

Ленточный фундамент представляет собой сплошную ленту из бетона по всему периметру здания под несущими стенами.

Среди его преимуществ можно назвать:

• отсутствие необходимости в применении крупной техники — для возведения такого основания хватит только человеческого ресурса;
• относительная бюджетность — количество нужных для постройки материалов сокращается за счет небольших размеров самого основания;
• высокая скорость возведения — она достигается благодаря простоте конструкции.

Есть у него и минусы:

• тщательный анализ и произведение сложных расчетов — как и предыдущий вариант, этот тип основания требует тщательной подготовки, которая стоит недешево;
• большой вес — который может привести к перекосу дома (когда одна его часть опустится ниже остальных);
• ограниченность в применении — например, такой фундамент нельзя использовать на пучинистых грунтах или на участках с высоким уровнем грунтовых вод: для таких условий лучше подойдет УШП.

УШП или свайно ростверковый фундамент

Свайно-ростверковое основание представляет собой свайные опоры, объединенные плитами или балками — такая конструкция придает зданию нужную жесткость. Этот вариант является комбинированным — он соединяет в себе лучшие свойства двух предыдущих оснований, ленточного и свайного.

Он имеет следующие преимущества:

• экономичность — для работы можно обойтись небольшой строительной бригадой, а бетон можно замешивать самостоятельно непосредственно на объекте;
• возможность круглогодичного монтажа — что позволяет не ждать наступления теплого времени года и не затягивать с началом строительства;
• уменьшение теплопотерь в холодное время года — это возможно благодаря отсутствию контакта основания с промерзшей почвой;
• отсутствие ограничений по типу грунтов для возведения — такой фундамент подойдет практически для любого участка;
• отсутствие трудоемких и финансово затратных подготовительных работ.

Среди минусов можно назвать:

• невозможность добавления в проект цокольного этажа или подвального помещения;
• ограниченность нагрузки — для такого типа основания нужно выбирать более легкие материалы для стен и внешней облицовки, иначе оно может не выдержать: для более серьезных нагрузок лучше подойдет УШП;
• потребность в дополнительном утеплении — если дом находится в климатическом регионе с суровыми зимами: здесь энергоэффективная УШП тоже выигрывает.

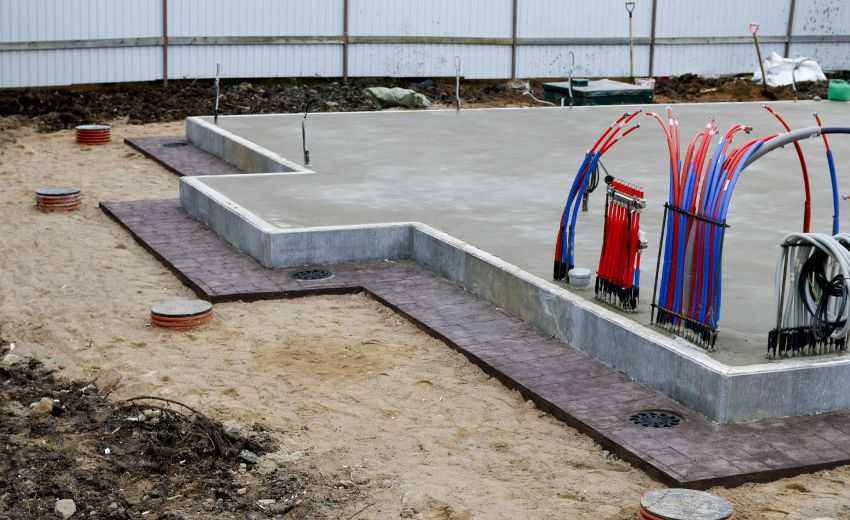

Разводка инженерных коммуникаций и создание амортизационной подушки

Далее приступают к обустройству амортизационной подушки толщиной около 15 см из гравия или щебня размером фракций 20-40 мм. Основание засыпается мелкодисперсным песком, который уплотняется каждые 20 см ручной трамбовкой или вибратором до достижения проектной отметки.

Все инженерные коммуникации должны быть уложены до создания монолитного основания, поэтому их располагают на песчаной подушке с уплотнением согласно плану разводки ниже уровня промерзания. Все концы труб необходимо вывести на поверхность для дальнейшего подключения системы. Для повышения ремонтопригодности сетей трубы лучше укладывать в футляры большего диаметра. Для канализационной системы следует предусмотреть снаружи колодец, чтобы можно было выполнять ревизию канализации и ее ремонт.

Все имеющиеся трубы из-под фундамента необходимо вывести на поверхность для дальнейшего подключения систем

После укладки всех инженерных коммуникаций поверхность покрывается небольшим слоем гравия толщиной до 15 см с последующим уплотнением. Для хорошей гидроизоляции основание накрывается водонепроницаемым материалом. Здесь можно использовать как недорогостоящий рубероид, так и более современные изделия. Полотна укладываются внахлест на 10 см с герметизацией стыков. Края гидроизоляционного материала должны выступать за фундамент не менее чем на 15 см.

Технология «шведская плита»

22.04.2020 Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

Принципиальная схема устройства утепленной шведской плиты

Особенности монтажа

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола. В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру). В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.

При укладке греющих труб руководствуются следующими правилами:

• Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб. И наоборот, то есть, вдоль наружных стен греющие трубы должны быть уложены более плотно, чем в середине помещения.
• Не имеет смысла укладывать трубы плотнее, чем через 10 см. Более плотная укладка ведет к значительному перерасходу труб, при этом тепловой поток остается практически неизменным. Кроме того, возможно появление эффекта теплового моста, когда температура подачи теплоносителя сравняется с температурой обработки.
• Расстояние между греющими трубами не должно быть более 25 см, для обеспечения равномерного распределения температуры по поверхности пола. Чтобы «температурная зебра» не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С.
• Отступ греющих труб от наружных стен должен составлять не менее 15 см.
• Не рекомендуется укладывать греющие контуры (петли) длиной более 100 м. Это приводит к высоким гидравлическим потерям.
• Нельзя укладывать трубы на стыке монолитных плит. В таких случаях надо положить два отдельных контура по разные стороны от стыка. А трубы, пересекающие стык, должны быть уложены в металлические гильзы, длиной 30 см.

Заливка бетоном утепленной шведской плиты

Самое главное правило при строительстве монолитного фундамента, в том числе и фундамента по технологии УШП – заливка всего объема бетона за короткий промежуток времени.

Монолитная плита должна сохнуть как один кусок бетона. Частичная, разнесенная на несколько дней заливка не допустима. Это нарушение технологии.

Важно: если все-таки, у вас произошел форс-мажор и на середине процесса бетонный завод перестал отправлять вам миксеры с бетоном, а следующая партия придет только на следующий день, то разделение старого и нового слоя должно быть в горизонтальной плоскости. Первую партию бетона необходимо распределить равномерным слоем по всей площади фундамента, а следующую партию необходимо заливать вторым слоем. Обязательно, в день заливки УШП, возьмите на прокат погружной вибратор

С его помощью Вы произведете уплотнение бетона, что повлияет на прочность всей конструкции

Обязательно, в день заливки УШП, возьмите на прокат погружной вибратор. С его помощью Вы произведете уплотнение бетона, что повлияет на прочность всей конструкции.

уплотнение бетона погружным вибратором

Еще за день до заказа и приемки бетона, вам необходимо подготовить площадку или емкость, для сбрасывания излишек бетона. Как вариант, можете подготовить дорожки к заливке.

Остатки бетона будут всегда. Лучше иметь небольшой остаток и залить дорожку или столбики для забора, чем вручную домешивать 2-3 куба бетона. Это работа отберет у Вас массу времени и сил.

Также, заказ бетона следует делать на первую половину дня. Это даст Вам возможности для маневра в случае не предвиденных обстоятельств.

Если есть возможность заказать бетононасос, то лучше сделайте это. Цена вопроса какие-то 20-30 тысяч рублей за весь объем работ, а удобство и простота не оспоримые. Поверьте, растаскивать бетон из одной точки подачи по всей площади то еще удовольствие.

Силы покинут Вас уже через 20 минут махания лопатой, а это будет только первый миксер. Обязательно закажите бетононасос, его манипулятор подаст бетон в любые точки фундамента. Не бойтесь использовать вспомогательную технику.

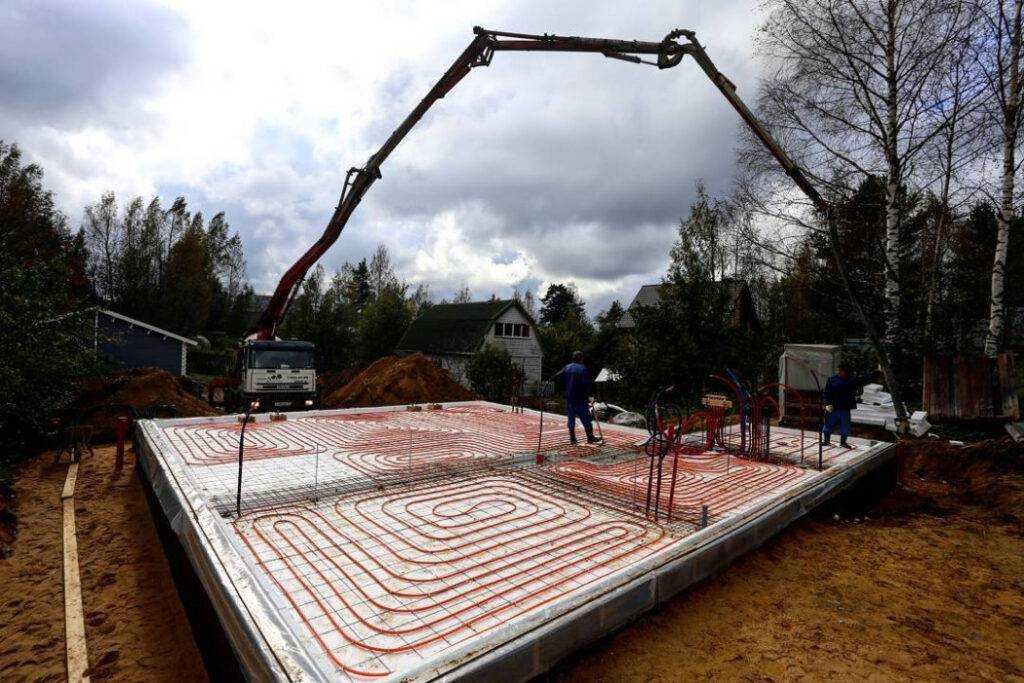

заливка ушп бетононасосом

После уплотнения и выравнивания бетонной стяжки ждем его подсыхания. Далее специальным аппаратом производим затирку бетона получая идеально ровную и гладкую поверхность.

Рекомендации при устройстве фундамента

Каждый слой нужно вибрировать, чтобы удалить пустоты

При монтаже внимание уделяется качеству каждого пласта для получения долговечной и прочной конструкции. Иногда толщина песчано-щебеночной подсыпки достигает 600 мм и зависит от несущей способности самого грунта. Трубы коммуникаций крепятся к элементам каркаса пластиковыми хомутами

Под несущими стенами и дверными проемами коллекторы одеваются в гофрированные гильзы или полиэтиленовые трубы. Коммуникации прокладываются строго по проекту в соответствии с высотой, указанной в чертеже. Элементы временно фиксируются подпорками до последующего бетонирования

Трубы коммуникаций крепятся к элементам каркаса пластиковыми хомутами. Под несущими стенами и дверными проемами коллекторы одеваются в гофрированные гильзы или полиэтиленовые трубы. Коммуникации прокладываются строго по проекту в соответствии с высотой, указанной в чертеже. Элементы временно фиксируются подпорками до последующего бетонирования.

Обогревательная система проверяется до начала бетонирования. Трубы наполняются энергоносителем, делается прессовка системы для выявления участков протечек. Бетон замешивается или заказывается после проведения всех работ, а марка смеси указывается в проекте. Масса равномерно распределяется по площади плиты с применением лопат, а кельмой она загоняется в трудные места.

Вибрация обязательно делается для каждого слоя, чтобы уменьшить пустоты в бетонном растворе. Смесь замешивается в таком объеме, чтобы ее можно было выработать за пару часов. Нельзя добавлять воду для повышения пластичности, т. к. это уменьшит прочность бетона.

Технология возведения

Чтобы сделать надежный фундамент УШП своими руками, необходимо тщательно соблюдать технологию и порядок укладки материалов. Самый важный компонент конструкции – бетон. Его можно заказать на заводе или приготовить самостоятельно (первый вариант предпочтителен). Для устройства УШП рекомендуется использовать бетон классов В20-В25, точное значение зависит от нагрузки

Во избежание проблемы важно перед началом процесса изучить, как правильно заливать бетонную смесь. Стоит запомнить самое важное: заливка монолитной железобетонной плиты выполняется за один прием, иначе конструкция не будет работать как единое целое

Подробнее об этом – в видео инструкции в конце статьи

Подробнее об этом – в видео инструкции в конце статьи.

Процесс укладки шведской плиты

Строительство ведется в следующем порядке:

Снятие плодородного слоя почвы (в среднем 20-30- см). Укладка песчано-гравийной подушки, в состав которой входит песок средней или крупной фракции (применение мелкого не допустимо). Толщина подбирается в зависимости от характеристик грунта основания

Важно грамотно выполнить трамбование с применением уплотняющей площадки или пригрузов. Укладка “Пеноплекса”

Монтаж системы дренажа из труб с отверстиями, уложенных в слое щебня. Расстояние от дренажа до фундамента принимается не более 1 метра. Установка опалубки осуществляется с применением плитных и бортовых элементов. Конструкцию необходимо заармировать сетками, диаметр прутов которых составляет минимум 12 мм с шагом 100 или 200 мм в зависимости от нагрузки (чем больше масса дома, тем меньше шаг стержней). Точный диаметр и шаг подбирается расчетом по несущей способности

При установке арматуры необходимо приподнять ее, чтобы обеспечить защитный слой бетона (70 мм). Для поднятия применяют специальные пластиковые фиксаторы. После арматуры укладывают трубы теплого пола, которые подключают к распределительному узлу. Выполняют заливку бетона, после которой потребуется выждать 2-3 недели до начала дальнейших работ.

Точный диаметр и шаг подбирается расчетом по несущей способности. При установке арматуры необходимо приподнять ее, чтобы обеспечить защитный слой бетона (70 мм). Для поднятия применяют специальные пластиковые фиксаторы. После арматуры укладывают трубы теплого пола, которые подключают к распределительному узлу. Выполняют заливку бетона, после которой потребуется выждать 2-3 недели до начала дальнейших работ.

На данном видео наглядно представлена инструкция по возведению УШП, описаны плюсы и минусы, даны отзывы строителей.

Полную марочную прочность конструкция наберет по истечении 4 недель.

В первые недели бетону необходимо постоянное увлажнение (каждый 2-3 часа), которое не позволит появиться усадочным трещинам.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
7. Выкладывается армирующая сетка.
8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением

Связывают их проволокой, узлом в виде восьмерки

Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

• толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
• по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
• под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
• размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
• ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
• плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

• устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
• чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
• чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
• греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
• расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

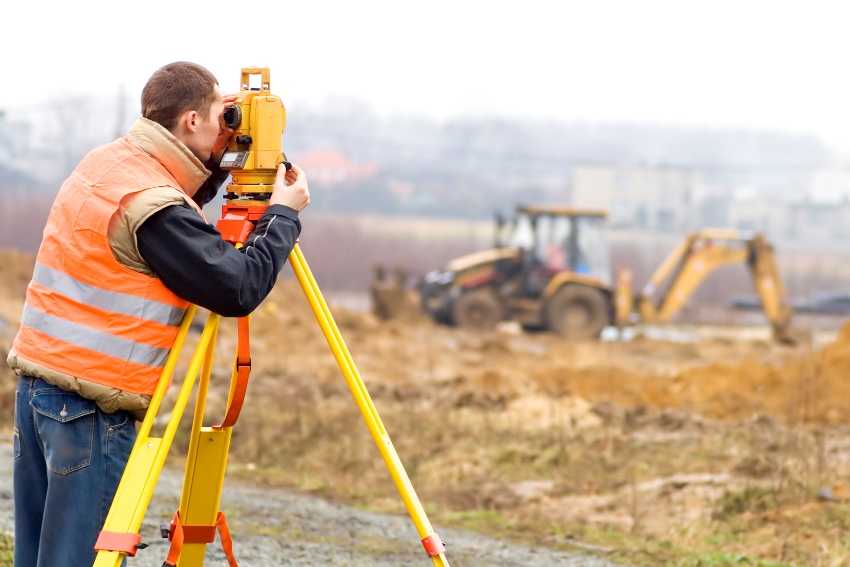

Изыскательные работы, расчет УШП и трассировка местности

Изыскательные мероприятия предшествуют началу строительства. Они выполняются с целью определения характера грунта и его несущей способности. Уточняется уровень грунтовых вод местности, состав почвы и возможные колебания нижних слоев грунта. Эти показатели должны быть максимально правильными и точными, чтобы обеспечить впоследствии прочный фундамент. Поэтому здесь следует воспользоваться услугами специалистов.

Главным отличием расчета утепленной плиты фундамента является последовательное определение параметров каждого слоя по мере строительства с учетом фактических нагрузок и воздействий. Для этого применяются специальные компьютерные программы, которые определяют индивидуальные характеристики фундамента.

После проведения всех подготовительных мероприятий приступают непосредственно к строительству фундамента. Для этого следует выполнить разметку территории, представляющую собой нанесение натурных осей. По грунту очерчиваются контуры котлована, устанавливаются обноски, по которым натягиваются шнуры, необходимые для монтажа опалубки. Главным преимуществом обносок (по сравнению с обычными колышками) является удобная П-образная конструкция, положение которой нивелируется один раз в горизонтальной плоскости. Если шнур при необходимости временно снимается, после установки его на место не требуется выполнять регулировку.

Перед закладкой фундамента проводятся изыскательные работы, которые направлены на определение типа грунта, его несущую способность

Котлован должен планироваться больших размеров, чем плита фундамента. С каждой стороны следует оставить припуск около 1 м. Такие отступы будут использоваться для монтажа дренажей. Это может быть кольцевой дренаж для понижения уровня грунтовых вод или пристенный, применяемый для отведения верховодки, которая образуется при постоянном скоплении дождевых и паводковых вод подстилающего слоя в техногенных зонах.

Статья по теме:

Область применения УФФ

Изучая технические характеристики утепленной фундаментной основы из финских плит, можно уверенно говорить, что такая конструкция способна эксплуатироваться в районах с различными климатическими условиями, пригодна для любых почвенных составов, выдерживает нагрузочные воздействия в пределах трех тонн на один погонный метр ленточного основания.

Каждая из приведенных характеристик соответствует большинству строящихся сооружений каркасного типа, высотность которых достигает двух этажей.

За счет увеличения опорной основы фундаментной ленты разрешается добавить массу строительной конструкции из расчета четырех – пяти тонн. Но в таком случае необходимо выполнить обязательный поверочный расчет по методу ленточного фундаментного основания.

https://youtube.com/watch?v=YI2b1KRj8mc

Утепленный финский фундамент своими руками

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Утепленный финский фундамент своими руками

Достоинства и недостатки утепленного финского фундамента

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства УФФ:

1. Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
2. Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
3. Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки УФФ:

1. Земляные работы – необходимо вырыть траншею;
2. Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
3. Необходимость в покупке нерудного материала для отсыпки фундамента дома.

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

Технология утепленного финского фундамента шаг за шагом

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

Какие трубы использовать?

Для системы водоснабжения и водяного тёплого пола применяют трубы из сшитого полиэтилена марок PEX-A, PEX-B, PEX-C, полиэтилена повышенной термостойкости PE-RT, а также металлопласта. Все они обладают высокими показателями по механической прочности, теплопроводности, долговечности.

Дмитрий Андриади, руководитель компании BAUHAUS:«Для тёплого пола в УШП мы рекомендуем трубы из сшитого полиэтилена марки PEX-A или металлопласта. Они относятся к одной ценовой категории. Однако у труб PEX намного больше удлинение при нагреве, и в теории из-за изменений в размерах трубы этого типа, находящиеся в монолитной бетонной плите, спустя годы могут истончиться, вплоть до появления разрывов. На практике мы не сталкивались с подобными проблемами. В любом случае металлопласт не имеет такого линейного удлинения, и его проще укладывать. Мы не советуем использовать трубы PEX-B и PEX-C, потому что их сравнительно легко переломить при монтаже. И форму они не восстанавливают. Так что есть риск загубить их».

Для тёплого пола и системы водоснабжения применяют трубы, как правило, двух диаметров – 16 или 20 мм. Притом 20-ую трубу выбирают лишь тогда, когда длина контура тёплого пола свыше 80 м, а также когда в системе водоснабжения есть потребители с очень большим расходом воды.
Канализацию выполняют обычно с помощью «рыжих» труб из поливинилхлорида (ПВХ), стандартный диаметр 110 мм. Если в доме много сантехнических приборов, большая длина канализационной магистрали, мало или вообще нет ревизионных колодцев, то используют трубу диаметром 160 мм
