Как установить парогенератор для бани своими руками: пошаговая инструкция

Обзор наиболее популярных моделей парогенераторов

Производитель HumiSteam (Дания)

Этот газовый парогенератор, программное обеспечение для которого разработано фирмой Carel, имеет высокий КПД и удобен в обслуживании. Данный агрегат может работать и на сжиженном газе, и при подключении его к магистральному газопроводу. Его эксплуатация допускается при любой жесткости воды. Для управления он снабжен жидкокристаллическим дисплеем. Мощность парообразования в процессе работы может доходить до 3 л/час. Приблизительная стоимость модели: 93 тысячи рублей.

Производитель Harvia (Финляндия)

Модель Helix HGX компании Harvia представляет собой компактный парогенератор, питающийся от электросети и имеющий большую производительность. Устройство предназначено для бытового применения. Аппарат имеет многофункциональную панель управления сенсорного типа для настройки режимов работы и улучшенные эксплуатационные свойства, благодаря наличию автоматически действующей системы промывки нагревательных элементов (ТЭНов) и удаления накипи. Стоимость модели около 39 тысяч рублей.

Модель Harvia SS-20 — это еще один генератор пара (электрического типа) для домашнего использования. Объем его накопительного бака равен шести литрам, парообразование может осуществляться со скоростью до 2,5 л/час. Имеется еще одна разновидность этой модели с обозначением Auto. Ее особенностью является наличие у нее системы автоматического пополнения воды в накопительном баке. Цена, соответственно, первой модели около 29 тысяч рублей, а второй (с функцией автоматического доливания воды) — в районе 36 тысяч рублей.

Производитель Tylo (Швеция)

Модель Tylo VB является бесшумно работающим компактным электрическим генератором пара для бань, хамамов, саун. Аппарат отличается высоким качеством, а также повышенной надежностью. Он имеет хорошо продуманные схемы защиты от перегрузок. Длина его паропровода составляет 15 метров.

С его помощью можно устроить турецкую миниатюрную баню прямо в своей квартире или на даче. В комплект этого парогенератора могут входить устройства для ароматизации пара.

При работе данного аппарата его мощность, потребляемая от сети, может регулироваться и устанавливаться равной или 2, или 4, или 6 кВт. Стоимость модели около 54 тысяч рублей.

Tylo VA – это целая линейка однотипных аппаратов, предназначенных для генерации пара и отличающихся как потребляемой мощностью, так и объемами своих накопительных баков. Использование парогенераторов Tylo VA допускается и в быту, и в общественных местах. Мощность потребления: 6-24 кВт. Вместимость накопительного бака: 2-18 литров. Стоимость такого парогенератора зависит от конкретных характеристик приобретаемой модели и может находиться в диапазоне 80-235 тысяч рублей.

Сегодня рынок парогенераторов предлагает огромное количество самых разнообразных моделей этих устройств. И среди них есть и удобные для домашнего применения, и такие, которые могут использоваться в предпринимательской деятельности. Процесс монтажа этих агрегатов не очень сложный, но главное, чтобы при их установке предусматривалась возможность автоматического отключения генерирующего пар оборудования при возникновении даже минимальных отклонений рабочих параметров от нормы.

Знакомство с некоторыми моделями

Ниже представлен рейтинг наиболее часто приобретаемых печей с парогенератором. Все варианты рассмотрены в порядке возрастания их стоимости.

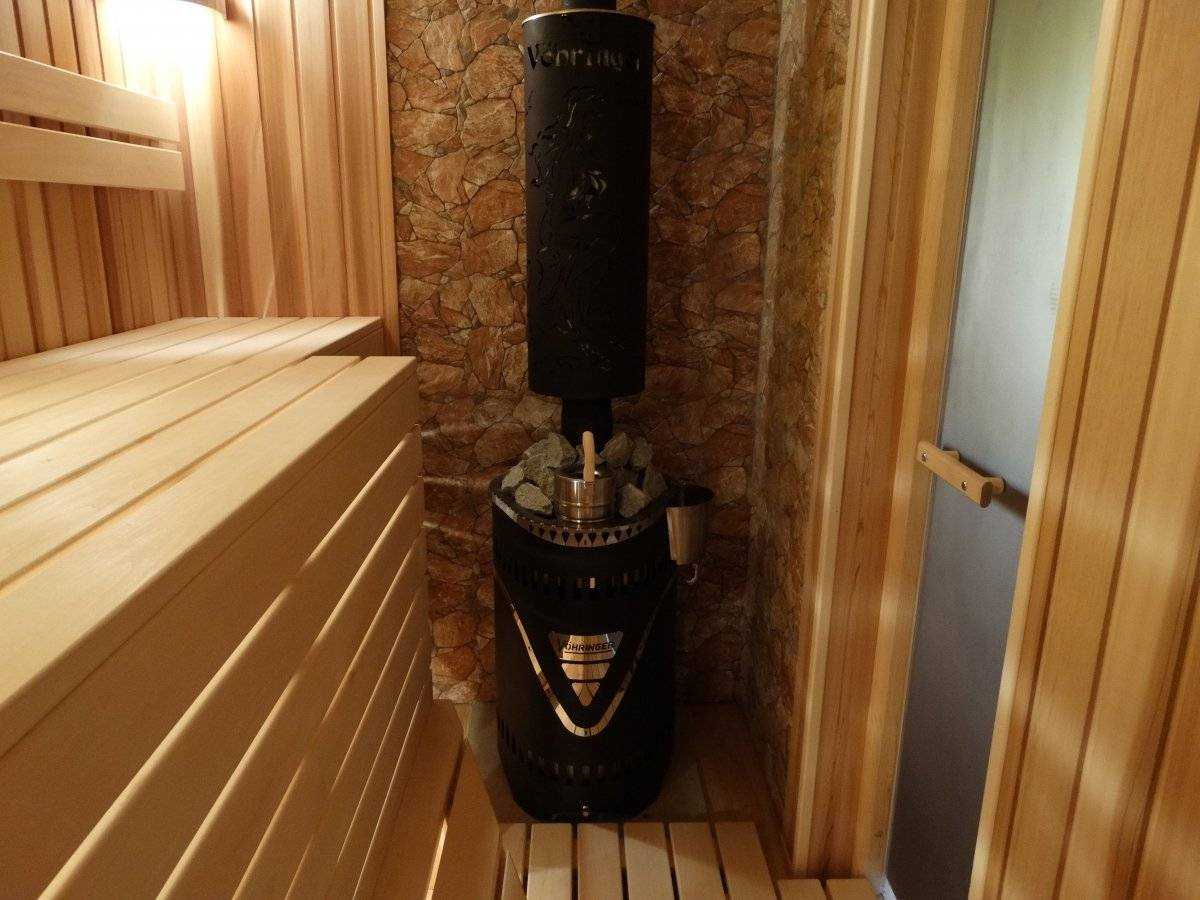

Дровяное устройство с теплообменным аппаратом «Конвектика» производит российская . Его цена составляет 13,5 тыс. рублей. Эта печь весом почти 85 кг и с габаритами 640х430х965 мм (ШхГхВ) способна обогреть помещение, объем которого составляет 18 куб. метров.

Изогнутая рамка и отсутствие саморезов на боковых панелях – отличительные черты внешнего вида устройства. Благодаря специальной чугунной дверце из печи можно соорудить подобие камина, возле которого приятно находиться и наблюдать за языками пламени. Для изготовления этой модели использован довольно прочный материал толщиной не менее 4 мм. В каменку открытого типа можно загрузить до 85 кг камней.

Из-за того, что теплообменный аппарат находится в самой нижней части агрегата и производит горячий пар высокой дисперсности, дровяная печь разогревается довольно быстро. К достоинствам конструкции следует отнести также наличие подводящих каналов и специального лобка, которые способствуют наполнению парогенератора водой. Благодаря отверстиям в печи очистка устройства осуществляется без особых усилий.

Агрегат SAWO Mini Combi MNC NS произведен в Финляндии. Его стоимость составляет 15 тыс. рублей. Компактная печь мощностью 3 кВт оснащена парогенератором, прекрасно подходит для обогрева небольших бань и средних по площади саун. В целом такая модель размерами 330х210х450 мм способна наполнить паром комнату объемом до 4 куб. метров. В каменку свободно помещается до 10 кг камней.

Небольшие размеры и невысокая мощность определяют основное достоинство печи зарубежного производства – относительно низкую стоимость. Кроме того, корпус устройства и отсек для камней изготовлены из нержавеющей стали высокой прочности. Для внутреннего наполнения печи использована оцинкованная сталь. Возможность добавлять в специально встроенную в агрегат чашу аромамасла – это еще одна приметная особенность финской печи. Если в парогенераторе, способном вместить до 5 л жидкости, заканчивается вода, пользователь получает об этом уведомление с помощью специальной функции.

Печь Vega Combi Automatic BC60SEA – продукт финской компании Harvia. Совершенно простая в управлении каменка работает от электроэнергии. Стоимость определена в пределах 22,5 тыс. рублей. Компактное устройство весом всего лишь 15 кг имеет следующие параметры: ширина – 480 мм, высота – 540 мм, глубина – 310 мм.

До 20 кг камней можно заложить в печь, мощности (6 кВт) которой хватит для обогрева 14 куб. метров банного помещения. Электрический прибор оснащен парогенератором, которым можно самостоятельно управлять с целью координации направления нагретого влажного воздуха и достижения оптимальной температуры в бане.

Прочная нержавеющая сталь является основным материалом, использующимся для изготовления электрокаменки. Такой выбор производителя гарантирует высокую надежность и долговечность устройства. Благодаря стильному внешнему виду и компактным размерам агрегат отлично впишется в любое помещение. Печь с теплообменным аппаратом Harvia Vega Сombi является отличной моделью, в которой искусно сочетаются функции печи и парогенератора.

Назначение парогенератора для всех типов бань и саун

В наше время редко какие турецкие бани обогреваются при помощи котлов. В большинстве парилок применяют парогенераторы, под которые не нужно постоянно подкидывать дрова. Данные устройства могут регулироваться дистанционно, создавая в парной комнате индивидуальную комфортную обстановку. Современные парогенераторы способны выпускать пар не только необходимой температуры, но и с определенной периодичностью. Дизайн и функциональность устройств не имеет приделов, все зависит от требований, поставленных владельцем бани к необходимому оборудованию и его стоимости (цена доступная для покупателя). Современные паровые пушки успешно применяются не только в хамамах, а и в традиционных банях и саунах.

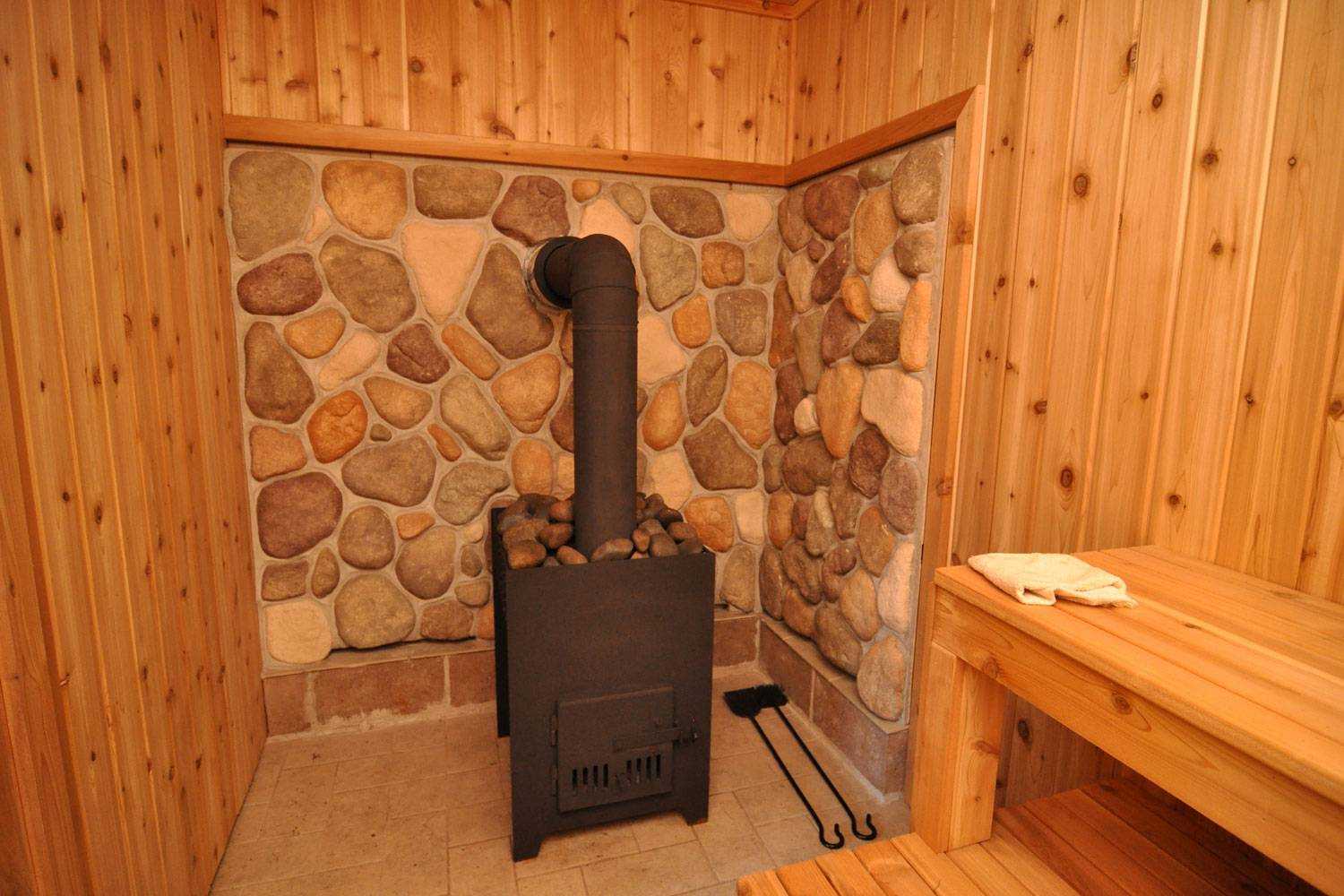

Применение парогенератора вместе с печью для русских бань

Любая русская баня отличается созданием влажного пара в парилке, который при высокой температуре (70-100С) не всегда положительно влияет на организм человека. Отсюда, многие люди ощущают определенные недомогания. Чтобы таких явлений не происходило, и в парной можно было находиться большее время (без ущерба для здоровья), многие специалисты и знатоки банного дела, совместно с дровяной или электрической печью для отопления парилки, рекомендуют устанавливать парогенератор или паровую пушку в соседнем помещении. Именно комбинация влажного пара и сухого позволит человеку дольше находится в парной испытывая, только положительные ощущения.

Парогенераторы для финской сауны

Финская сауна отличается созданием в парилке сухого пара. Именно по этой причине во многих парных запрещено биться веником и лить воду на камни. От слишком сухого пара часто люди испытывают дискомфорт дыхательной системы, пересыхания слизистой оболочки носа и горла. Для поддержания комфортной обстановке специалисты рекомендуют применять в саунах электропечь с парогенератором совместно, но располагать их, желательно, не рядом.

Парогенератор для бани является не традиционным способом создания пара, но с его помощью можно создать комфортный ощущения для каждого человека в парных разного типа.

Как сделать парогенератор своими руками

Прежде чем начать изготовление подобного приспособления, нужно найти пустой баллон из-под природного газа. После этого предлагаем приступить к поэтапному превращению использовавшегося ранее резервуара в совершенно иной предмет:

1. После того как из баллона будет выпущен без остатка газ, нужно снять латунный клапан.
2. Для удаления запаха пропана из резервуара необходимо промыть его водой с применением обычного моющего средства.
3. После того как баллон высохнет, выполняется врезание ТЭНов. Это нужно сделать так, чтобы осталась возможность произведения замены в случае выхода их из строя. В то же время крепление должно выдерживать давление в 6 атмосфер. Следует рассчитать мощность электронагревателей по 3 кВт на каждые 10 л воды.
4. Верхнюю часть баллона нужно оборудовать четырьмя трубками, на которые нанесена специальная резьба для удобства подсоединения приборов автоматики. Там же нужно установить и клапаны для заправки водой и сброса давления.
5. Для контроля уровня жидкости в парогенераторе необходимо установить шаровой кран. Сбоку от верхней части баллона отмеряется 10 см. В этом месте и будет приварена трубка с запорным приспособлением.
6. Теперь следует задействовать родную деталь газового резервуара – латунный клапан, который нужно распилить на две части. Следующим шагом удаляем верхний стержень и выполняем отверстие диаметром 15 мм, в котором нужно сделать резьбу.
7. Для отбора пара накручивается шаровой кран.
8. С помощью приобретенных ранее стрелочных манометров можно контролировать температуру нагревания воды и давление в резервуаре. Сначала их нужно последовательно соединить, обеспечив таким образом отключение нагрева в случае возникновения опасности.

Разновидности банных парогенераторных установок

Существующие парогенераторы различаются по типу подачи воды. Автоматическая подача воды требует постоянного подключения устройства к центральной или автономной системе водоснабжения. Модели с ручной заливкой воды предусматривают самостоятельное наполнение резервуара без привязки к водопроводу.

Современные парогенераторы подразделяются на два вида:

• Бытового назначения. Приборы мощностью до 16 кВт используются в бытовых целях для обогрева малогабаритных саун, бань и дачных домиков.
• Промышленного назначения. Устройства с рабочим напряжением до 300 вольт предназначаются для эксплуатации в общественных банях, саунах и загородных домах.

Парогенераторы для бани и сауны имеют три варианта подогрева воды:

• Тэнами. Подогрев воды осуществляется электрическими нагревателями разной мощности.
• Электродами. В таком случае используются металлические электродные стержни с рабочим током, который обеспечивает быстрый нагрев воды до необходимой температуры. Подобное устройство защищено от перегрева, поскольку электроды постоянно находятся в воде.
• Индукцией. Нагрев воды осуществляется специальными микроволнами по всему объему резервуара.

Общие достоинства и недостатки банных генераторов пара

Если принято решение приобрести парогенератор, то стоит знать об их положительных и отрицательных качествах, чтобы последние не стали вдруг неожиданностью после начала эксплуатации.

Потенциальным владельцам парогенераторов необходимо заранее ознакомиться с их достоинствами и недостатками

Итак, к положительным качествам генераторов пара для бани относят следующие их особенности:

• Возможность автоматизированного управления прибором с помощью предварительно установленных программ или с дистанционного пульта.
• Быстрый нагрев воды, соответственно, и более быстрое выделение пара, что значительно упрощает и ускоряет нагрев парной. В то время как русскую печь или каменку приходится прогревать довольно-таки долго.
• В некоторых моделях парогенераторов предусмотрена система его самоочистки.
• Парогенератор дает более легкий пар, нежели раскаленные камни печи-каменки.
• Некоторые модели генераторов пара имеют функции его ароматизации, так для добавки эфирных масел или травяных настоев предусмотрено специальное отверстие. Эта функция сделает испарения не только приятными, но и целебными.
• В отличие от традиционно устроенной бани, для поддержания нужного микроклимата, парогенератор не нуждается в постоянной подаче воды в процессе принятия банных процедур. Так, автономный парогенератор заправляется один раз вначале, а в подключенном к водопроводу приборе достаточно открыть кран подачи воды, которая будет поступать в агрегат постоянно. Поэтому не придется думать о стабильности оздоровительного микроклимата в парилке — он будет поддерживаться автоматически, со стабильной температурой (например, в диапазоне от 35 до 95 градусов) и влажностью, выставленной заранее в блоке управления. Имеется опция установки интервалов поступления пара в помещение парилки.
• Несложность в выборе оптимального места размещения и в монтаже. Так как генератор пара обладает компактными размерами и относительно небольшой массой, его достаточно закрепить на стене с помощью кронштейнов.
• Пар, выработанный парогенераторами, весь полностью поступает в помещение парной, не уходя в трубу, чего никак не избежать при использовании традиционных печей.

Многообразие функций современных приборов по выработке пара позволяет им конкурировать с традиционными печами-каменками. А в некоторых моментах парогенераторы даже превосходят традиционные печи по качеству создаваемого микроклимата.

Цены на печь-каменку

печь-каменка

Однако, есть у парогенераторов и недостатки, которые не радуют пользователей, и к ним можно отнести следующие моменты:

• Высокая цена на приборы, поэтому многие предпочитают делать их самостоятельно.
• Достаточно частые поломки оборудования.
• Зависимость от электропитания. Кроме того, немалая мощность прибора, составляющая 4÷12 кВт, потребует значительного расхода электроэнергии.
• В связи с большим количеством примесей в водопроводной воде, даже при наличии возможности подключения к центральному водоснабжению, рекомендовано заливать в бак агрегата заранее подготовленную, отстоянную и очищенную воду, или же устанавливать непосредственно перед прибором качественную систему фильтрации.

Эти недостатки существенно осложняют эксплуатацию автоматических приборов

Однако, учитывая указанные выше положительные моменты, связанные с удобством пользования баней, и зная проблемы этих приборов, можно уделять большее внимание профилактическим мероприятиям. Естественно, если не смущает высокая цена на подобную аппаратуру

Что со всем этим делать?

Виды электрических тэнов

Тэны необходимо укрепить в канистре, точнее расположить их внутри неё. А для этого в корпусе канистры следует просверлить отверстия соответствующего диаметра. С внутренней стороны канистры (через большую крышку) вставляем в них нагревательный элемент, герметизируем и хорошо закрепляем. Одним словом, вспоминаем кипятильник, погруженный в воду, и делаем по аналогии!

После того как тэны оказались внутри, надо соединить их электрические клеммы с проводом снаружи, а контакты следует надёжно обмотать изолентой и закрыть от случайного прикосновения . Один этап работы на этом завершён, поздравляю, Вы справились!

https://youtube.com/watch?v=eX1yKqEvWJU

Установка парогенератора

Выполнить монтаж парогенератора можно в настенном и напольном вариантах. Установка настенного парогенератора предполагает выполнение определенной последовательности действий. Такие модели предназначены для монтажа на стене. Следует предусмотреть крепежные элементы. Потом нужно просверлить отверстия под дюбеля в требуемых местах. После монтажа дюбеля вкручиваются саморезы. Далее прибор надо повесить на крепежные элементы. Используя гибкий металлический шланг, соединить шаровой клапан с водопроводом. Порядок действий предполагает соединение паропровода с прибором с применением медной трубы. Далее устанавливается пластиковая труба, подсоединяемая к сливу.

В ходе работ требуется в удобном месте расположить температурный датчик. Для этого пользуются проводом, позволяющим скорректировать его положение. После выполнения этих действий устанавливается панель управления. Парогенератор подключается к электрической сети. После этого нужно заполнить парогенератор водой. Это позволит проконтролировать работу парообразователя.

Напольные модели предполагают монтаж оборудования на полу. Порядок монтажа схож с предыдущей моделью. Можно поменять положение продольной коробки парогенератора. За счет этого входы для подсоединения коммуникаций будут размещаться не слева, а справа.

Что делать, если не работает парогенератор

Пользователи сталкиваются с поломками: оборудование не включается, образуется накипь, не поддерживается определенная температура. Если столкнулись с подобными проблемами, то нужно вызвать специалистов.

Они проведут диагностику и в ходе нее смогут установить, какая деталь вышла из строя. Мастера выполнят ремонт быстро и качественно, заменят неисправные детали и почистят парогенератор от накипи.

Принцип работы

Работает такой прибор просто и надежно, при покупке  качественной техники или производстве работ своими руками. Она позволяет быстро нагреть помещение парной и создать атмосферу банного уюта. Для этого:

• в емкость заливается вода. Эта операция, в зависимости от модели, может производится в автоматическом или ручном режиме;
• жидкость проходит в специальную полость, поверхность которой раскалена до максимальной температуры (6500);
• вода испаряется и пар выходит через специальные полости в помещение.

Все просто, поэтому надежно. Если для испарения используется электроэнергия, устанавливаются ТЭНы. В зависимости от мощности они могут изменяться от 2 кВт. Для установки в маленьких парилках достаточно установить только парогенератор и он дополнительно будет работать как печка.

Но любители атмосферы русской бани с ароматным дымком могут обустроить каменку парогенератором. Пар образуется при испарения воды со стенок печи или гофрированных нержавеющих труб.

Как сделать своими руками парогенератор для бани из газового баллона

Такая разновидность сборки распространена среди специалистов. Прежде всего, сам баллон изготавливают из высококачественного листового железа. Отыскать подобный достаточно трудно. Металл сможет выдерживать почти любые температурные показатели, его отличает устойчивость к скачкам давления.

Какие инструменты и материалы нужны для работы

До начала сборки необходимо приготовить следующие слесарные инструменты:

• электрическую дрель и свёрла;
• рулетку;
• элементы для фиксации;
• круговую отрезную машину;
• изоляцию;
• ножницы по металлу;
• ключи.

Инструменты для создания парогенератора ФОТО: oldoctober.com

Кроме вышеуказанных инструментов, для работы потребуется сварочный аппарат. Кроме того, понадобятся индикаторы, чтобы замерить давление и рабочий температурный диапазон, а также шаровые краны.

Дома используют маломощные установки, которые реально сделать своими руками из старой бытовой техники либо предметов обихода. Например, это бывает генератор пара из фляги, старого чайника либо скороварки.

Парогенератор из чайника ФОТО: sc-master.ru

Выбор и подготовка ёмкости для парогенератора

Диаметр основания газового баллона универсален и подойдёт для подбора ТЭНа от обыкновенного электрического чайника. Нагревательным элементом в такой ситуации станет нагревательное дно, что уже будет новаторским решением, поскольку сэкономит средства и время на установку какой-либо нагревательной системы.

Баллон с газом для парогенератора ФОТО: vstroyka-solo.ru

Габариты резервуара выбирают непосредственно от планируемого объёма пара. Когда изготовленный прибор выдаст количество меньше требуемого, то ему понадобится работать без перерыва, на пике возможностей, ввиду чего зачастую требуется ремонт.

До начала работ по монтажу баллон следует высвободить от жидкости и просушить. Сварочные работы проводятся лишь тогда, когда пользователь в полной мере убедился, что отсутствуют какие-либо газовые пары. Нужно принюхаться, в баллоне не должен присутствовать запах пропана.

Установка нагревательных элементов

До того, как монтировать ТЭН самостоятельно, необходимо выполнить чертёж генератора пара. Вверху резервуара устанавливается нагревательный элемент, который неподвижно монтируют на съёмной крышке.

ТЭН устанавливают так, чтобы при его перегорании можно было без труда заменить его. Вследствие данной причины не рекомендовано приваривать нагревательный элемент к корпусу конструкции.

При создании устройства на твёрдом топливе, спецрасчёты и установка ТЭНов не производятся. Собрать приспособление собственноручно довольно легко, кроме того, траты на расходные элементы будут минимальны.

Монтаж дополнительных элементов

Чтобы надёжно зафиксировать краны и автоматики, используют крепёжные спецэлементы. Они расположены вверху генератора пара. Это заправочный, сбрасывающий давление и шаровой краны, сгоны.

Монтаж вспомогательных элементов ФОТО: sc-master.ru

Каждый из таких элементов подбирается тщательным образом, поскольку они будут отвечать за процессы обмена в баллоне. Нарушение технологии сборки может привести к тому, что устройство не будет работать.

Доработка клапанов

Когда используется газовый баллон, то можно задействовать клапан из латуни. Его нетрудно трансформировать в шаровой вентиль. Для этих целей клапан разбирают, вынимают штырь, нарезают резьбу, вкручивают вентиль. Подобная конструкция понадобится для отбора потока пара.

Доработка клапанов ФОТО: sc-master.ru

Проверка безопасности работы парогенератора

В процессе самостоятельного создания парообразователя для бани и других нужд необходимо проверить работу устройства. Для этого на финальной стадии сборки устанавливается автоблок безопасности, который состоит из манометров, дающих возможность осуществлять контроль температурных показателей и давления.

Блок безопасности функционирует таким образом: когда давление внутри или рабочие температурные показатели достигнут максимальных параметров, срабатывает автоотключение нагревания. В электроцепь приспособления необходимо включить магнитный пускатель. Когда рабочие значения и автосрабатывание безопасности проверены, то изделие можно монтировать для дальнейшего использования.

Проверка безопасности работы парогенератора ФОТО: sc-master.ru

Пошаговые действия при использовании газового баллона

1. Снизу подобранной емкости врезается ТЭН на расстоянии около 10-15 мм от дна. При установке нескольких нагревательных элементов, лучше сначала врезать и закрепить один, а затем высверлить следующие отверстия для исключения их слишком близкого расположения. Если для установки ТЭНа приходится приваривать втулку, конструкция узла должна выдерживать высокое давление. Нагревательные элементы герметизуются с использованием термостойких прокладок с обеих сторон отверстия. Необходимо предусмотреть возможность свободного удаления ТЭНа при его замене в случае отказа.
2. К срезанной крышке привариваются сгоны для подключения контролирующих приборов (контактный манометр со стрелками, предохранительный клапан). Можно объединить их вместе (группа безопасности), тогда отверстие используется только одно.
3. Отступив 10 см от дна баллона врезается патрубок для подачи воды. Емкость с водой, из которой она будет подаваться в парогенератор, сооружается из полупрозрачного пластика и соединяется с аппаратом шлангом из термостойкого материала. Таким образом легко контролируется количество поступающей воды.
4. Для определения уровня воды внутри можно использовать еще один способ, но он потребует большего количества отверстий. Сбоку приваривается патрубок для крана. Его надо разместить ниже требуемого верхнего уровня на 1-1,5 см При заполнении водой кран открывается и вытекание из него воды является сигналом для окончания заправки. Необходимо проследить, чтобы перед включением парогенератора кран был завернут.
5. Краном для выхода пара будет штатный вентиль баллона. Он соединяется с паропроводом. Чтобы пар не выходил узкой струей можно установить для рассеивания трубу из стали длиной 50 см с проделанными на ней многочисленными отверстиями.
6. На верхний срез баллона устанавливается замок, обеспечивающий герметичность с помощью уплотнителя из резины.
7. Крышка и нижняя часть соединяются при помощи шпилек Г-образной формы и гаек.

Можно сделать герметичное соединение двух частей гораздо проще — сварить их, но тогда прибор будет неремонтопригодным.

Сконструированный аппарат необходимо испытать в действии на предмет выявления и устранения недостатков.
