Подключение греющего кабеля своими руками: какой выбрать кабель, пошаговая инструкция по подключению

Основные этапы укладки греющего кабеля

В частных домах и на производстве монтаж обогрева осуществляют на этапе утепления труб канализации. Нужно надежно загерметизировать стыки, чтобы избежать просачивания влаги. Кабель можно прокладывать по наружной стороне трубопровода (под теплоизоляцией) или внутри него.

Внутренний монтаж

Такой способ обогрева системы канализации имеет гораздо больше недостатков:

• Увеличивается риск засора;
• Греющий кабель постоянно подвергается агрессивной среде стоков (соответственно нужно раскошеливаться на покупку с более устойчивой внешней оболочкой);
• Применять такой способ на протяженных коммуникациях крайне сложно;
• Необходимо наличие дополнительного тройника.

Однако способ прокладки внутри трубы иногда может стать единственно возможным решением. Достоинства:

• Можно обогревать трубы с низкой теплопроводностью или старые системы со значительными отложениями на стенках;
• Удобно обогревать частично в местах прохода канализации через фундамент;
• Удобно обогревать водопровод и водостоки без теплоизоляции.

Основные этапы монтажа:

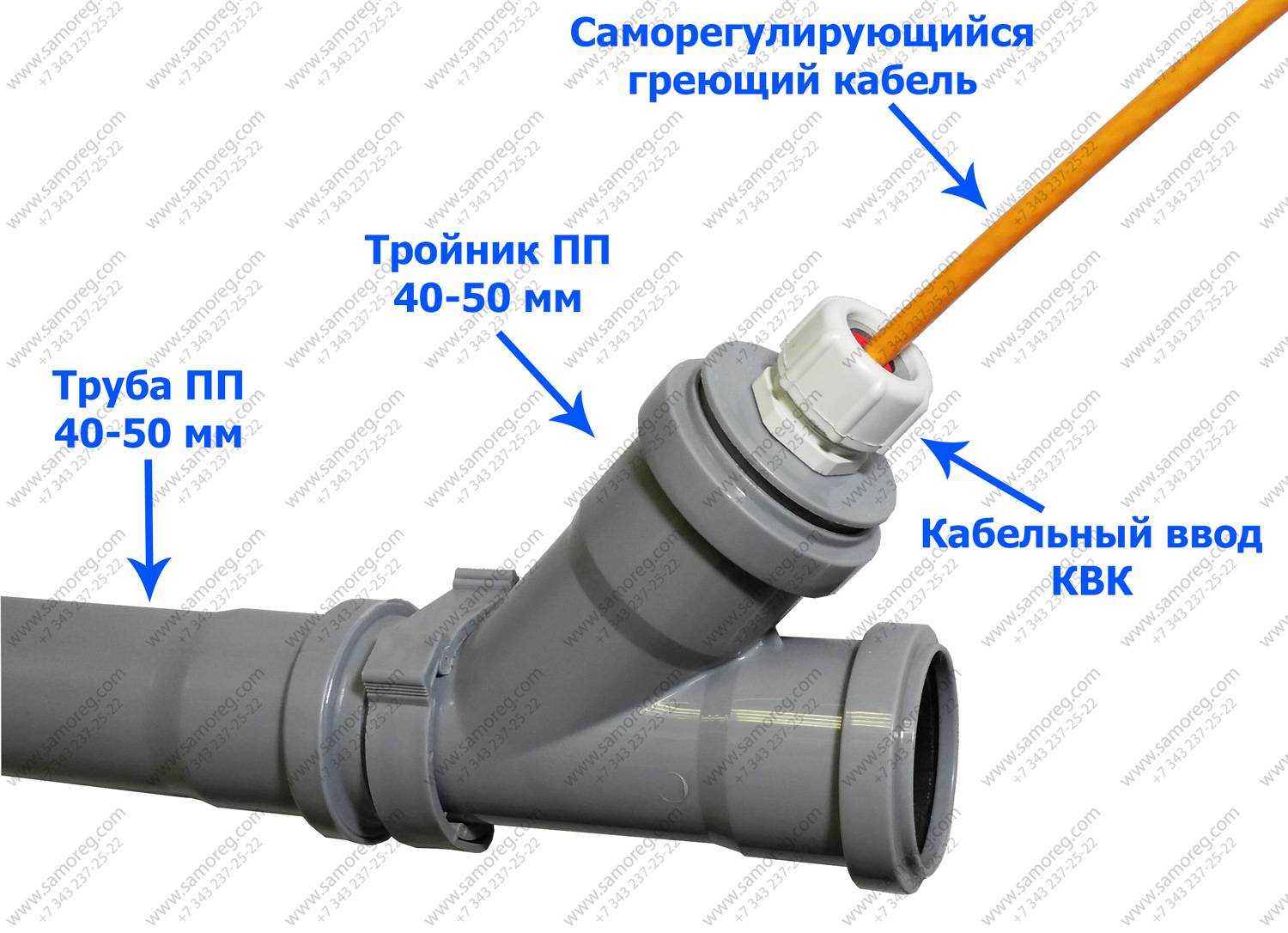

1. Для того чтобы внедрить кабель в канализацию устанавливают специальную муфту-ниппель.
2. Если нет тройника или отверстия для ревизии, можно вырезать небольшой участок, а потом смонтировать переходник нужного диаметра.
3. Ввести на нужную глубину кабель.
4. Канализационную трубу необходимо загерметизировать. Нужно завинтить гайку с ниппелем и проверить герметичность.
5. Подключить кабель к электросети. Для этого заблаговременно необходимо предусмотреть штепсельную розетку поблизости или автоматический выключатель.

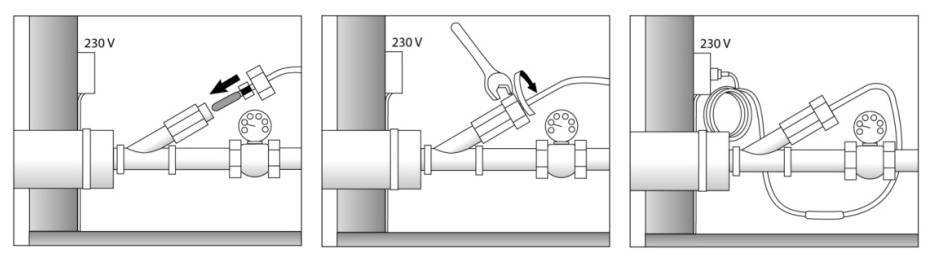

Рисунок 7. Основные этапы монтажа обогревательного саморегулирующего кабеля внутри трубы

Наружный монтаж

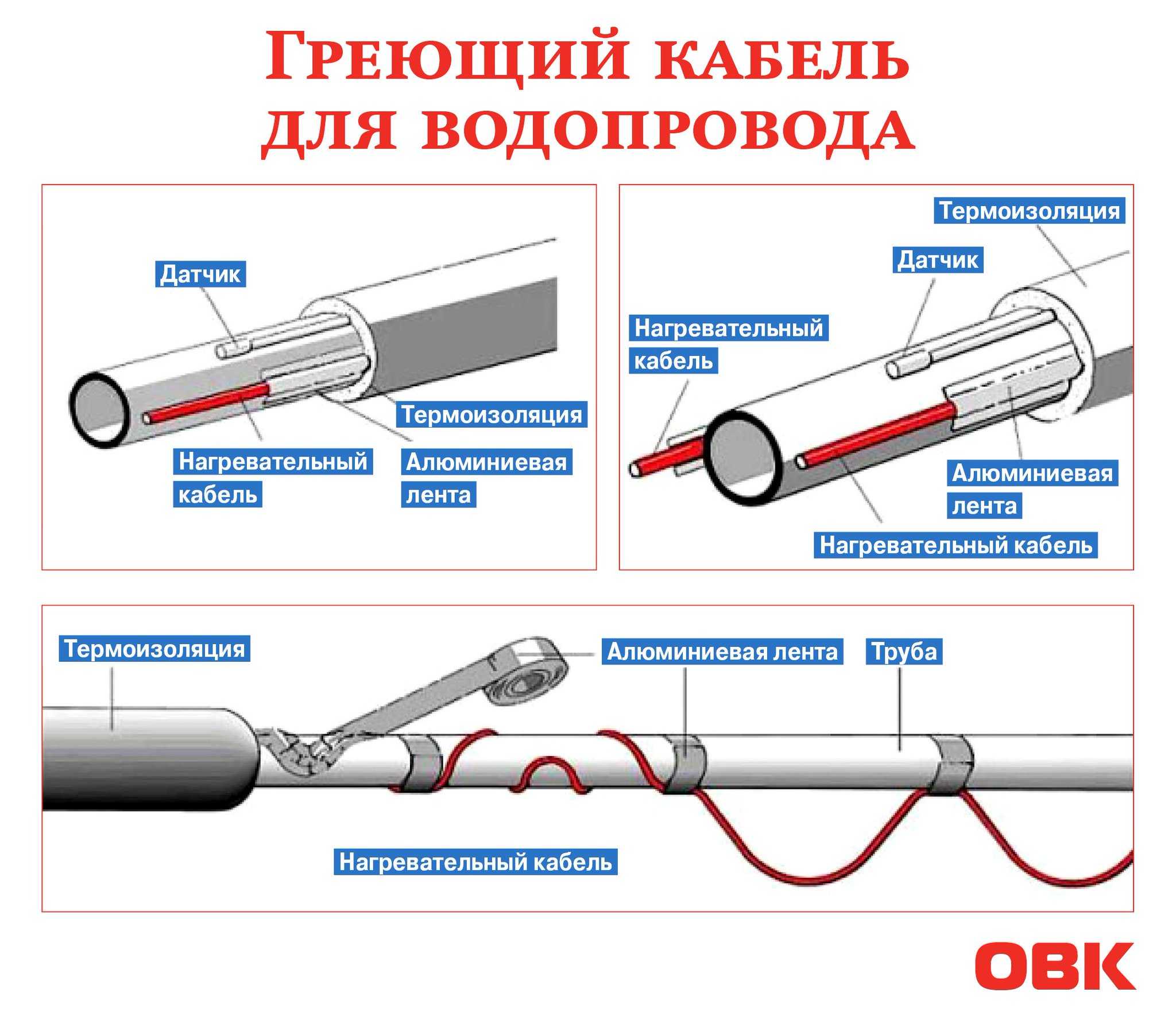

При наружном монтаже греющего кабеля есть два способа — это укладка «волной» («спиралью») или вдоль трубы. Независимо от способа он укладывается по всей длине. Более высокая концентрация укладки должна соответствовать местам с повышенной вероятностью замерзания. Далее он выводится в теплое место, а только потом производится электрическое подключение.

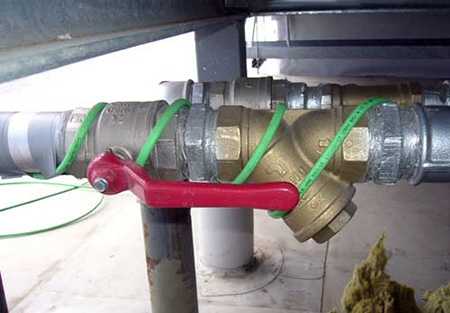

Укладка спиралью

Это самый универсальный и, наверное, наиболее эффективный способ. Конечно для этого необходимо затратить время и в запасе иметь соответствующий опыт. Но такой способ допускает, обогрев канализации с возможностью в дальнейшем ее модифицировать с небольшими затратами.

Принцип монтажа:

1. При небольших протяженностях кабель укладывается спиралью наматываясь вокруг трубы. (расчетная длинна распределяется по всему трубопроводу).

Рисунок 8. Способ прокладки спиралью для небольших протяженностей

1. Для больших протяженностей. Делим трассу на количество секций кратное двум (примерно).
2. С запасом по длине крепим предварительно кабельное изделие.
3. Полученные петли обматываем вокруг трубы в противоположном направлении одна от одной.
4. Намотку витком ведем с шагом 30-50 см.

К трубе его крепится клейкой или алюминиевой лентой с шагом 0,5-1м или вдоль кабеля по всей длине. Алюминиевая лента заделывается для обеспечения полной герметизации кабеля.

Рисунок 9. Наружный способ крепления нагревательного кабеля спиралью

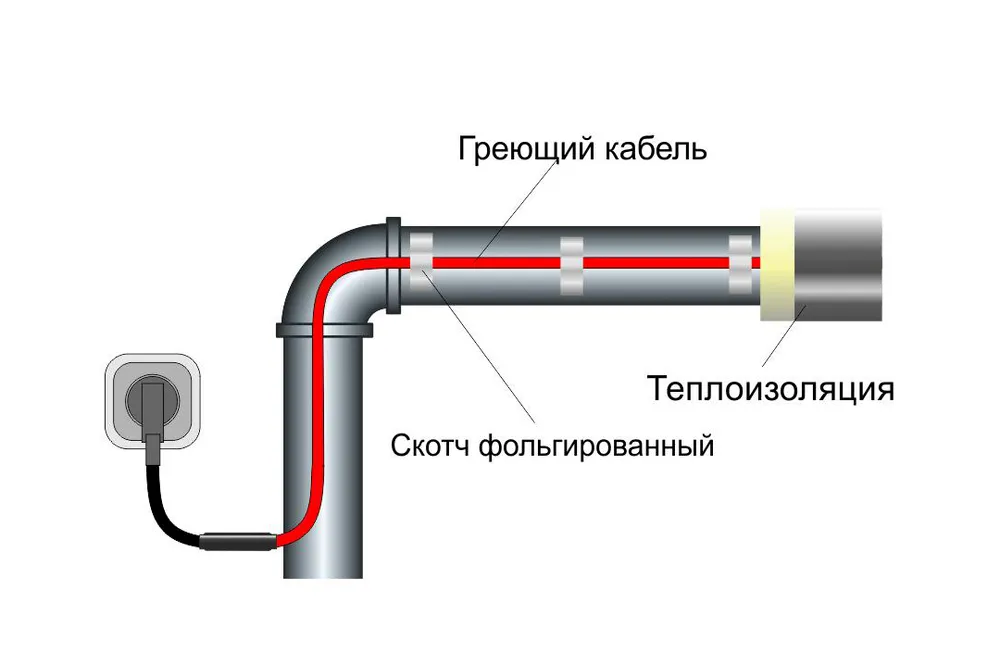

Укладка вдоль трубы

Это более простой способ монтажа, но по эффективности обогрева немного хуже. Принцип такой укладки можно увидеть на рисунке снизу. С одним (слева) и с двумя (справа) греющими элементами. Крепление кабельного изделия к трубе через через 0,5-1м или по всей длине аналогично предыдущему способу.

Рисунок 10. Монтаж вдоль трубопровода с одним и двумя греющими кабелями

При прокладке системы канализационных труб в земле необходимо то же утепление и дополнительный обогрев. Кроме этого рекомендуется использовать внешнюю защитную оболочку. Нагревательный саморегулирующий кабель рекомендуется не наклеивать полосой фольги, а полностью обматывать ее вокруг трубы, как показано на рисунке ниже.

Рисунок 11. Монтаж саморегулирующего кабеля с полной обмоткой

Внутренний прогрев труб

Рассмотрим, что делать, когда замерзла вода в трубе под землей. При небольшой глубине и невысокой твердости грунта, стоит вырыть траншею и применить одних описанных выше способов. Если это невозможно, следует провести внутреннее прогревания. Основные способы базируются на применении:

• парогенератора;
• самодельного кипятильника;
• горячей воды.

Все методы предполагают возможность проникновения внутрь трубопровода. Если она отсутствует, следует разобрать или вырезать часть конструкции, предварительно перекрыв водоснабжение.

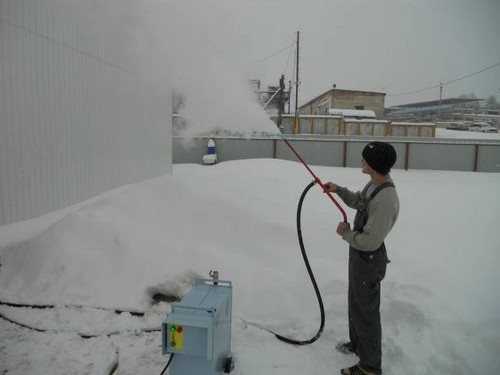

Парогенератор

Для размораживания трубы потребуется парогенератор – устройство, производящее горячий водяной пар под давлением. Этапы:

1. Залить в резервуар воду.
2. Присоединить к парогенератору жаростойкий шланг с небольшим диаметром.
3. Вставить шланг до упора (до ледяной пробки) в водопроводную трубу. При этом в ней должно оставаться свободное пространство для стока талой воды.
4. Включить парогенератор. Подождать, пока лед начнет размораживаться. Обычно на это требуется 5-15 минут. Необходимо следить за количеством воды в резервуаре парогенератора.

При решении проблемы, как отогреть воду в пластиковой трубе под землей, если нет парогенератора, можно использовать автоклав. Жаропрочный шланг следует присоединить к штуцеру прибора.

Самодельный кипятильник

Прогреть водопровод из пластика можно с помощью самодельного электрического кипятильника. Данный метод не подходит для конструкций из металла

Он предполагает работу с высоким напряжением, поэтому нужно проявлять осторожность

Алгоритм действий:

1. Взять медный провод с двумя изолированными жилами (сечение – 2,5-3 мм).
2. Разъединить жилы и развести в стороны.
3. С одной проволоки снять обмотку. Вторую жилу загнуть в противоположную сторону вдоль провода.
4. Плотно обернуть «голую» часть 3-5 раз вокруг места сгиба. Остаток обрезать.
5. Отступить от витков 2-3 мм. Оголить конец загнутой жилы. Обмотать ее вокруг изолированного провода 3-5 раз. Обрезать лишнюю часть. Витки первой и второй проволоки не должны соприкасаться.
6. К другому концу провода присоединить вилку.
7. Вставить «кипятильник» в водопровод до упора.
8. Включить вилку в розетку. Под воздействием тепла лед должен начать таять.
9. По мере уменьшения пробки «кипятильник» следует перемещать глубже.

Горячая вода

Суть этого метода сводится к воздействию на лед в трубе горячей водой. Для ее «доставки» к пробке можно использовать:

• гидроуровень и кружку Эсмарха;
• насос.

Первый вариант подходит, если возник вопрос, как отогреть замерзшую трубу под землей, когда пробка находится далеко от дома, а система имеет повороты и изгибы. Необходимы:

• строительный гидроуровень;
• кружка Эсмарха (приспособление для клизм);
• закаленная стальная проволока.

Этапы:

1. Соединить по длине трубку гидроуровня и проволоку, сделав на ее конце петлю для большей жесткости. Край трубки должен на 1 см выступать за конец проволоки.
2. Второй конец гидроуровня присоединить к кружке Эсмарха.
3. Протолкнуть устройство до упора в водопровод.
4. Под отверстие трубы поставить ведро.
5. Лить в кружку горячую воду. Она должна поступать по трубке гидроуровня ко льду и нагревать его. При этом из отверстия трубы будет выливаться оттаявшая вода.

Если есть насос, то его следует установить в емкость, в которой постоянно нагревается вода, и жаропрочный шланг, вставить его в водопровод и подавать горячую воду под напором. Диаметр шланга должен быть таким, чтобы оставался зазор для выхода талой воды из трубы. Ее можно повторно использовать для нагрева.

Достоинства и недостатки систем внутреннего и наружного обогрева

Положительным качеством внутреннего обогрева можно считать то, что его легко монтировать в уже существующие трубопроводы без вскрытия грунта и использования теплоизоляции. Разогрев непосредственно проходящей сливной жидкости не требует большого потребления электроэнергии.

К негативным моментам можно отнести:

• Уменьшение внутреннего сечения трубы.
• Вероятность образования заторов.
• Трудоемкий процесс монтажа на протяженных участках, имеющих переходы и изгибы.
• Необходимость установки вводного тройника.

Наружный обогревающий кабель для канализации крепится непосредственно к наружной стенке трубы при помощи пластиковых хомутов или липкой ленты, что значительно облегчает монтажные работы.

К недостаткам наружной обогревающей системы можно отнести:

• Более высокий расход электричества.
• Необходимость вскрытия траншеи при установке на существующий трубопровод.
• Дополнительные расходы на обустройство тепловой изоляции.

Виды греющих кабелей для трубопровода

Существует 2 основных варианта таких кабелей: саморегулирующийся и резистивный. Чаще всего используется первый вариант, так как он обладает большим количеством преимуществ: его можно нарезать любой длины; он не будет перегреваться; он характеризуется более простым монтажом.

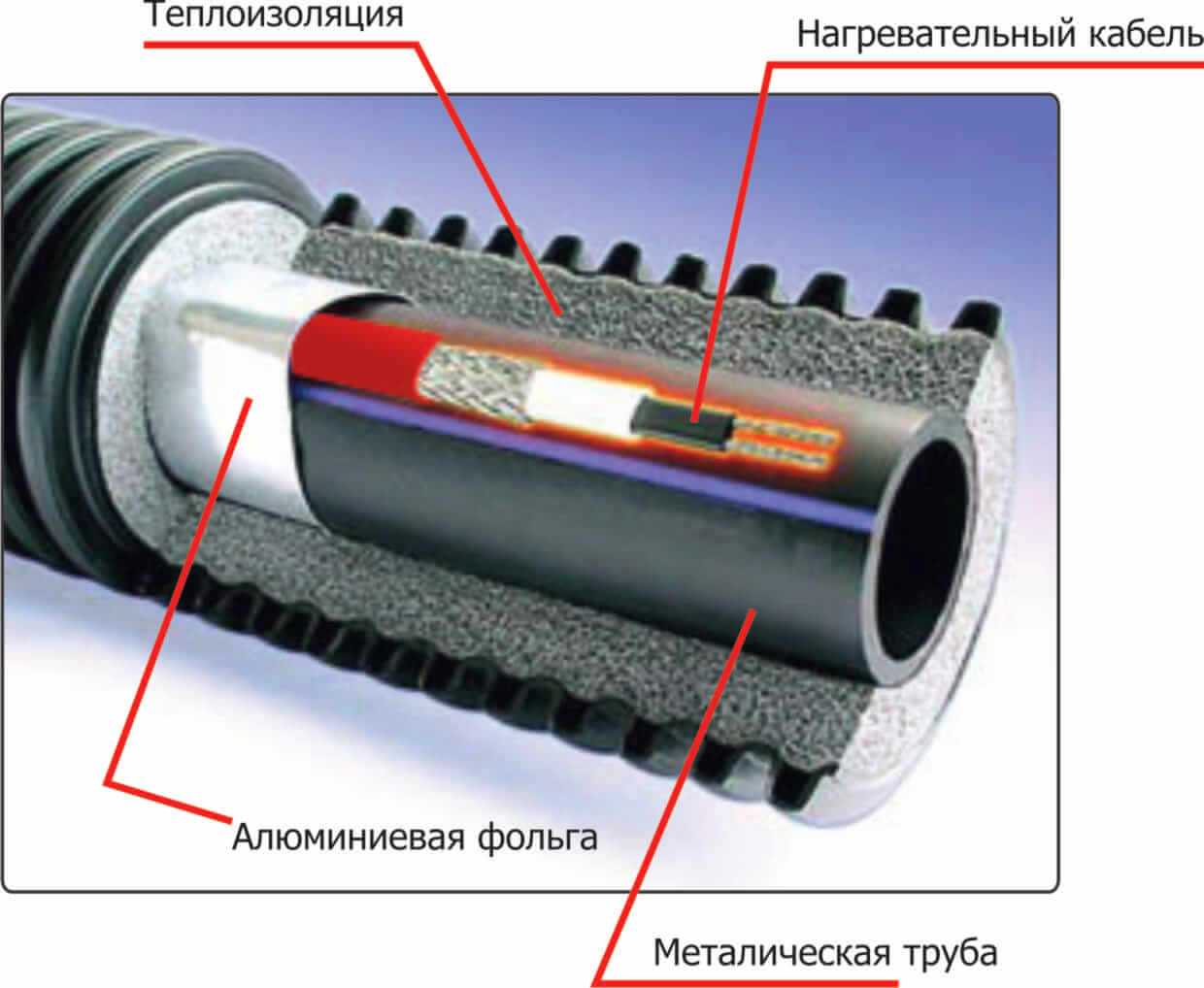

Кабель состоит из наружной оболочки, экрана, изоляции и проводника. Резистивный кабель бывает с 1 или 2 жилами. Внутри такого кабеля находится жила, изготавливаемая из специального сплава, который характеризуется высоким сопротивлением. Когда по ней протекает ток, она нагревается.

Чем отличаются одножильные кабели от двужильных?

Одножильный кабель нуждается в создании петли и двойном протягивании его до конца трубы, чтобы подать напряжение на его концы. В случае с двухжильным вариантом ситуация упрощается. Необходимо измерить расстояние, вначале подать фазу на 1 жилу и ноль на вторую. В конце необходимо лишь закоротить их между собой и установить концевую муфту.

Саморегулирующийся кабель для труб

Саморегулирующийся кабель бывает пищевым и непищевым. Закладывать внутрь трубы с питьевой водой можно пищевой кабель. Пищевой кабель характеризуется меньшим сечением. Это предусмотрено для того, чтобы он не занимал много полезного пространства внутри трубы. Если не угадать с размером кабеля, то при его большом диаметре напор воды может быть уменьшен.

Особенности монтажа греющего кабеля внутри трубы

Для прокладки кабеля внутрь трубы понадобится специальное устройство. Вводить кабель в трубу под прямым или острым углом нельзя! Для монтажа кабеля понадобится латунная втулка, уплотнитель и прижимная гайка, которая будет защищать уплотнитель от повреждения.

Ошибки при монтаже греющего кабеля для водопровода

• Первой ошибкой является использование резистивного кабеля без регулятора. Так делать нельзя, так как он может просто расплавить трубу или прожечь ее.
• Вторая распространенная ошибка – замыкание жил в конце кабеля. В точке охлаждения происходит самостоятельное замыкание петли из двух жил. Между ними проходит ток, благодаря чему происходит нагревание кабеля. Температура по всему кабелю будет разной, горячее всего будет в наиболее холодном месте. Но при этом температура не будет больше 85 градусов Цельсия ни в одном месте. Что касается номинальной температуры, то она составляет 65 градусов. Греющий кабель является пожаробезопасным.
• Еще одной ошибкой является мнение о том, что при теплой погоде кабель будет полностью отключен. Он может лишь снизить уровень потребления электроэнергии. Отключать кабель нужно вручную с поста управления

Как выбрать греющий кабель для водопровода внутри трубы

Главный критерий выбора такого кабеля – это его мощность. В быту чаще всего обогреваются трубы, диаметр которых не превышает 32 мм. Для этого достаточно кабеля, мощность которого составляет 17Вт/м.

Если же диаметр трубы находится в диапазоне от 50 до 110 мм, то потребуется греющий кабель мощностью 24 Вт/м. В свою очередь трубы, которые не имеют утепления, нуждаются в мощности кабеля 31 Вт/м.

Допускается намотка сразу двух кабелей в том случае, если мощности одного будет недостаточно. Обычно для того, чтобы предотвратить замерзание воды в трубе малого диаметра при t+10 градусов достаточно кабеля мощностью 17Вт/м.

Особенности маркировки греющего кабеля

Греющий кабель для водопровода внутри трубы в своей маркировке может иметь разные обозначения. В первую очередь это касается материала, из которого выполнена его внешняя оболочка. Кабели иностранного производства маркируются буквами «F» или «T», что указывает на фторполимер. Но в России буквой «Т» обозначается оболочка, выполненная из термопласта.

Важно знать: нельзя допускать превышения длины кабеля, так как он будет быстро изнашиваться. Кроме этого, возрастут и пусковые токи, которые возникают в процессе первоначального разогрева проводника до необходимой температуры

Это находится в зависимости от мощности и условий окружающей среды.

В случае выбора саморегулирующегося кабеля пусковые токи имеют особое значение, так как от них будет зависеть подбор автоматики и питания.

Зачем нужен греющий кабель

В средней полосе прокладка труб на глубине 1600-1800 мм позволяет отказаться от установки системы электрического обогрева. Но размещение трубопроводов на большой глубине обходится дорого, на некоторых участках прокладка веток водоснабжения становится невозможной из-за близкого соседства с магистральными газовыми каналами или городским водопроводом или ливневой канализацией.

В этом случае необходимо проложить магистрали на разрешенной глубине, покрыть внешнюю поверхность специальным защитным материалом и уложить кабель для обогрева водопроводной трубы.

Дополнительные обогревающие элементы располагаются на точках ввода труб в помещение (используется для зданий, построенных на свайно-винтовом фундаменте). Питание подключается через специальный блок управления, обеспечивающий автоматический прогрев элементов водоснабжения.

Кабель резистивного действия

Резистивная модель производится из металлического сплава с высоким сопротивлением. Она может иметь одну или две жилы. Первый вариант используется редко, для обеспечения его работы необходимо свести два противоположных конца провода у розетки, но при монтаже своими руками на водопровод это сделать нереально. Двужильный вариант не имеет сложностей при установке, с одного конца предусмотрена контактная муфта, замыкающая цепь.

Производители отпускают резистивный провод бухтами различного метража. Он имеет одинаковое сопротивление по всей длине, это свойство исключает перегрев, рабочая температура 60-80º C. Мощность устройства составляет 20 Вт/м, этого достаточно для предотвращения замерзания воды в канализационных трубах большого диаметра.

Внутреннее устройство греющего кабеля включает:

• две жилы металлических проводников электричества;
• теплостойкая ПВХ изоляция;
• слой фторопласта;
• экран из медной сетки для заземления;
• внешняя оболочка из термостойкого полимера.

В комплекте с греющим проводом идет регулятор температуры. Прибор измеряет температуру воды и отключает нагрев при достижении установленного показателя. Если использовать систему без регулятора, то придется оплачивать расход электроэнергии в теплые дни. Стоимость резистивного провода доступна для всех потребителей.

Ложка дегтя в бочке с саморегулирующимися кабелями

Наверняка, прочитав написанное, вам хочется запрыгать от счастья и сразу же броситься в магазин, чтобы купить такой кабель. Но, оказывается, не все с ним так гладко. Мой предыдущий рассказ основывался на той информации, которую я нашел у производителей.

Однако на глаза мне попался отзыв одного из пользователей, который заметил дефект у приобретенного им кабеля и решил проверить его наличие в других марках этого же изделия. По его словам, у всех кабелей дефект состоит в том, что когда обслуживаемая кабелем труба достигает такой температуры, когда подогрев уже не требуется, саморегулирующийся кабель не отключается и продолжает ее греть, напрасно расходуя как собственные ресурсы, так и потребляемое им электричество.

У меня саморегулирующегося кабеля нет, поэтому подтвердить достоверность информации производителей или указанного выше пользователя я не могу. Но я обязан предупредить вас о том, что мне довелось узнать.

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники

При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими

Под определенную марку используют свой сальник

Неправильно подберете, получите течь

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Греющий кабель или мат — что выбрать для системы «теплый пол»?

Кабельные нагревательные полы, часто используются как альтернатива централизованному обогреву. Секции, которые состоят из одно или двухжильных проводов, прекрасно справляются с отоплением загородных домов, в которых нет возможности использовать централизованное отопление. Немаловажным фактором, играющим роль в пользу выбора кабельных нагревательных полов, служит то, что они могут использоваться на первых этажах многоквартирных зданий.

Правила выбора и монтажа кабельных нагревательных полов

Для того чтобы нагревательные элементы эффективно справлялись с поставленной задачей, чтобы теплоотдачи хватало для обогрева помещения без установки дополнительных обогревательных приборов, важно учесть некоторые нюансы при выборе кабеля и укладке всей системы

Важно подобрать достаточную мощность греющего кабеля. Мощность греющего кабеля необходимо подбирать с учетом напольного покрытия в помещении

Если в комнате пол покрыт паркетной доской, ламинатом, пробковым покрытием, то для обогрева достаточно использовать провод 140 Вт/м2. Если в качестве напольного покрытия уложен кафель или камень, то мощность греющего кабеля должна быть выше в пределах 150 Вт/м2. – 200 Вт/м2. Учитывать, как будет использоваться такой вид отопления. Если кабельные нагревательные полы будут основным источником отопления, то мощность кабеля должна быть больше. Если этот способ будет как дополнение к основному отоплению, то мощность греющего кабеля необязательно должна быть высокой. Выбор мощности греющего кабеля напрямую зависит от размеров помещения, где он будет использован. В просторных комнатах с высокими потолками и большими окнами, этот показатель должен быть в пределах 200 Вт/м2. – 220 Вт/м2. Для небольших комнат вполне достаточно кабеля мощностью 160–180 Вт/м2. Заливка кабеля проводится песчано-цементной смесью. Высота готового нагревательного пола равна около 4см. Главное, чтобы высота заливки была достаточной толщины. Поэтому кабельные полы больше подходят для комнат с высокими потолками.

Нагревательные маты

Нагревательные маты — альтернативны вариант для обустройства теплого пола, если нет возможности использовать заливную стяжку. Нагревательные маты часто используют как дополнительное отопление на кухне, в бассейне, сауне, санузле и других помещениях. Преимущества использования нагревательных матов

1. Просты в укладке. С укладкой справится даже человек не имеющие опыта работы с термоматами. Хотя с укладкой можно справиться самостоятельно, достаточно расстелить рулон термомата, зафиксировать на основании и уложить финишное покрытие, помощь профессионалов будет не лишней, а выполненная работа качественней.
2. Длительный срок эксплуатации. Выполненные из прочного материала нагревательные маты прослужат не один год.
3. Монтаж нагревательных матов, не влияет на толщину полов. Особенно это понравится тем, у кого не слишком высокие потолки. Ведь «теплый пол» не сделает помещение ниже, забрав драгоценные сантиметры.

Что лучше выбрать нагревательные кабели или маты?

При выборе «теплого пола» многие часто задают себе вопрос: «Что выбрать нагревательные кабели или нагревательные маты?». Ответ зависит от того в каком помещении будут использоваться тот или иной способ обогрева. Ведь каждая из систем подходит для определенной цели использования и категории помещений. Кабели более экономично расходуют электроэнергию. Ведь при укладке кабеля в штробы или заливке цементно-песчаной смесью поверх нагревательного элемента, обеспечивает равномерный прогрев и долгое остывание стяжки. Хороший вариант для комнат с высокими потолками. Ведь если заливка осуществляется поверх нагревательного элемента, то высота потолков уменьшается на несколько сантиметров. Нагревательные маты больше подходят для дополнительного обогрева. Если стяжка уже уложена или нет возможности ее заливки. Хороший вариант быстрого обустройства системы «теплый пол». При грамотном подходе, нагревательные кабели и маты, прослужат долгие годы. Создадут уютную, комфортную атмосферу в помещении, при этом не потребуются огромные затраты на электроэнергию. Выбирая тип нагревательного элемента, главное прислушиваться к рекомендациям специалистов. Накопленный опыт работы, позволяет им предлагать оптимальный вариант для клиента с учетом особенностей помещений, где будет использоваться система. Правильные расчеты мощности кабеля, с учетом напольного покрытия, высоты потолков и особенностей помещения, укладка в соответствии с необходимыми требованиями, позволят использовать нагревательные элементы долгие годы, не беспокоясь о счетах за электроэнергию.

Как работает подогрев водопровода

Утепление водопровода происходит благодаря преобразованию электрической энергии в тепловую. Провод, намотанный на трубопровод или помещенный внутри него, из-за высокого сопротивления разогревается при прохождении электрического тока. Его температура пропорциональна силе сопротивления. Внешняя изоляция кабеля отличается бесшовным исполнением, высокой устойчивостью к механическим повреждениям, воздействию химических веществ и высокой температуры.

Для изготовления нагревающих систем используются два вида кабеля:

• резистивный;
• саморегулирующийся.

Они различаются конструкцией и стоимостью, имеют свои достоинства и недостатки, которые следует учесть, выбирая устройство против обледенения. Провод включается при температуре 5º C, а выключается при 15º C, он экономно расходует электроэнергию. Контроль функционирования резистивного кабеля осуществляет специальный датчик, а саморегулирующегося – полимерная матрица.

Достоинства греющего кабеля

Использовать утепление электрическим проводом для предотвращения замерзания водопроводных и канализационных труб можно без ограничения мест эксплуатации. Альтернативное утепление устанавливается под землей, в помещении, на открытом воздухе. Среди достоинств изделия:

• надежность работы и поддержание заданной температуры;
• система укомплектована всем необходимым для простого и быстрого монтажа своими руками;
• экономный расход электроэнергии;
• высокая мощность устройства обеспечивает надежное утепление, даже при сильных морозах труба с электрическим обогревом не замерзает;
• безопасность – провод надежно защищен изоляцией ПВХ и не представляет опасности для здоровья, его можно помещать внутрь трубопровода с питьевой водой.
• доступная стоимость – цена на греющие изделия достаточно демократична.

Главный недостаток системы – утепление зависит от электричества, при его отключении вода внутри труб перестанет греться.

Конструкция

Электрический ленточный, представляет собой кабель, который можно протянуть внутри трубы. Нагревательный кабель имеет в своем сечении следующие элементы:

• Проводник из металла
• Нагревательный кабель покрыт термостойкой изоляцией из поливинилхлорида (ПВХ)
• внутренний изоляционный слой покрыт фторопластовым защитным покрытием.
• Все проводники покрыты экраном из медной сетки.
• Последний, внешний слой изоляции нагревателя также выполнен из термостойкого ПВХ-покрытия.

Внешний изоляционный слой на греющем кабеле обладает следующими свойствами. Он не только устойчив к влаге и высоким температурам, но и полностью устойчив к агрессивным химическим средам.

Кроме того, греющий кабель для протяжки внутри водопроводных труб изготовлен из материалов, состав которых одобрен для использования в пищевой промышленности. Поэтому его можно устанавливать в трубах для питьевой воды.

Также, нагревательный кабель, часто, оснащен регулятором температуры, благодаря этому он является саморегулирующимся и позволяет устанавливать собственную температуру.

Это позволяет контролировать температуру внутри установки без вмешательства человека. Если температура превысит установленные значения, автоматический регулятор отключит систему. Эти особенности устройства предотвращают перегрев и экономят потребление энергии.

Греющий кабель для установки внутри трубы имеет следующие преимущества:

• Надежная работа
• Высокая безопасность.
• Нагревательный кабель можно использовать как в помещении, так и на улице
• Простота установки и эксплуатации.
• Возможность экономии энергии за счет автоматизации

Пожалуй, единственным недостатком этих нагревательных приборов является их зависимость от электроэнергии. По этим причинам целесообразно устанавливать дополнительные источники.
