Как сделать розетку в кабель-канале

Крепления для открытого монтажа

Если электрика в доме проводится уже после ремонта, то для этого применяется способ открытого электромонтажа. Он является более простым в исполнении, но из-за того, что провода остаются на виду, требует большей аккуратности при монтаже, а используемые здесь крепления, помимо основной функции, должны привносить некоторую эстетичность.

Кабель-каналы

Одним из самых удобных, красивых и в то же время недорогих способов открытого монтажа, является крепление при помощи кабель-каналов. Он представляет собой прямоугольную трубу со съёмной лицевой панелью, которая крепится к стене при помощи обычных саморезов, дюбель-шурупов или гвоздей.

После монтажа внутри помещается группа проводов и закрывается крышкой. Вы сможете легко подобрать нужную цветовую гамму и даже фактуру, благодаря чему это крепление незаметно впишется в интерьер вашей комнаты.

Существуют и более сложные варианты, один из которых показан на схеме выше. Чаще всего они представлены в виде электротехнических плинтусов. Для установки такой системы потребуется определённая квалификация.

Клипсы

Данный тип соединения предназначен для крепления кабелей, помещённых в дополнительный изолятор – полимерную гофру. Из-за грубого внешнего вида, чаще всего применяется в незаметных местах и технических помещениях, также прекрасно подходит и для монтажа на улице.

Чтобы установить клипсы, используйте саморезы или дюбель-шурупы, после чего просто защёлкивайте в них гофру. Полученное соединение будет весьма надёжным и практичным.

Изоляторы

Сегодня, при создании интерьера в стиле «ретро», нередко используют способ открытого монтажа, который применялся на заре века электрификации, для чего современные производители выпускают специальные провода и крепёж. Очень красиво такая проводка смотрится в деревянных домах.

Фиксация кабеля осуществляется при помощи керамического изолятора, который обеспечивает безопасный зазор между проводником и деревянным основанием. Во время монтажа будьте осторожны и не перетяните саморез, дабы избежать повреждения изолятора.

Скобы

Их монтаж прост и интуитивно понятен, но из-за опасности прямого контакта кабеля со стеной, используйте данный крепеж, только если провода имеют двойную или тройную изоляцию. Чаще всего их применяют для фиксации телевизионного кабеля.

Монтажная площадка

Если вам требуется закрепить провод в местах, где повреждение поверхности нежелательно (мебель, кафель), то используйте монтажные площадки. Они бывают различных форм и расцветок, но функция у них одна — достаточно просто приклеить такой крепёж в нужное место, и можно протягивать провод.

Что и как покупать для монтажа электропроводки

Теперь, когда вы знаете, какие именно электротехнические устройства и доборы вам потребуются, сколько у вас намечается углов, поворотов, сколько метров электропроводов и кабель каналов потребуется для монтажа, можно идти в магазин. Покупая, возьмите всего с прибавкой.

• Кабельных коробов и электропроводов возьмите на 4-5 метров больше;
• Фурнитуру – на 2-3штуки каждой;
• Розетки и выключатели – на 1-2.

Наверняка при создании проекта вы что-нибудь упустили, просчитались. Не исключены ошибки и в процессе работы, которые приведут к порче устройства. Наличие лишних деталей избавит вас от ненужного похода в магазин.
В магазине проверяйте каждую деталь на целостность, чтобы все элементы были без трещин и вмятин, а крышки на коробах должны держаться

Это важно. Чувствуете, что крышка плохо защелкивается, или слабо держится на профиле, потребуйте замены.
Важно: выбирая электротехнические устройства и провода, не экономьте

Выбирайте только сертифицированные качественные товары. От этого зависит пожарная безопасность квартиры и безопасность членов семьи. Опытные электрики отдают предпочтение медным проводам.
Важно: запрещается соединение алюминиевых и медных проводов вместе в одной скрутке. Во-первых, такое соединение чревато электролизом, во-вторых, у проводов разное линейное расширение при нагревании, которое возможно при прохождении тока более 800вольт. В результате контакты слабнут, что приводит к еще большему нагреву. А это чревато прогоранием изоляции, замыканием и пожаром.
При расчете розеток учитывайте количество постоянно работающих электробытовых приборов. Для приборов, потребляющих электроэнергии более 1000 Вт, рекомендуется устанавливать отдельную розетку с отдельным проводом. Для малоточных электроприборов, можно выбрать блок, подсоединяемый одной парой проводов и состоящий из 3-5 розеток.
Наряду с фурнитурой необходимо купить и крепежные элементы:

• Жидкие гвозди, шурупы с пластиковыми дюбелями или без них;
• Соединители для проводов – клеммные колодки, колпачки, гильзы;
• Изоляционная лента.

Монтаж кабельных коробов начинается от распределительного щита (коробки), который размещается, как правило, у входа в дом. Здесь же устанавливается счетчик. Отсюда провода разветвляются и разбегаются по всему дому. Поэтому к распределительному щиту желательно подвести короба большего размера, чем те, которые будут установлены в комнатах. И обязательно в распределительном щите должно быть установлено устройство защитного отключения (УЗО).

Как крепить кабель канал к бетонной стене?

Электротехнический короб – оптимальное решение для организации проводки в банях. Проложить электросеть в строении из бруса или бревна скрытым способом слишком дорого и сложно.

Однако строгим регламентом ПУЭ запрещен открытый монтаж силового кабеля в помещениях с характерным для них парообразованием и с высоким содержанием влаги. Проще, дешевле и удобнее установить короба, совмещающие плюсы проводки открытого и закрытого типа.

С установкой данных защитных приспособлений без проблем справится любой домашний мастер. Никаких затруднений не возникнет, если будущий исполнитель узнает, как крепить кабель канал и как правильно проложить в нем провод.

Электротехнические короба представляют собой простейшую конструкцию, выполненную из оцинкованного стального сплава, алюминия или из прочного, не поддерживающего горение пластика. Основной их элемент двухметровый профиль с П-образным сечением, который предстоит прикрепить к стене. В него укладывают силовой кабель и слаботочные провода, затем закрывают крышкой. Вот, собственно, и все дела.

Но у простейшего на первый взгляд процесса есть несколько важных нюансов. Их то и следует выяснить самостоятельному мастеру, чтобы результат не требовал доработок или глобальных переделок.

К семейству электротехнических коробов, применяемых в организации электропроводки по открытой схеме, относятся:

• настенные кабель каналы с односторонним или двухсторонним замком;
• напольный плинтус с секциями для проводов, преимущественно слаботочных;
• потолочный аналог предшественника;
• напольные системы с защитой от механического воздействия;
• лотки и гофоротрубы, используемые в основном для устройства проводки в подсобных помещениях и на внешних сторонах стен.

Т.к. условия эксплуатации обязывают во главу выбора ставить практичность, напольные варианты рассматривать не имеет смысла даже для обустройства комнат отдыха в банях.

На примеры оформления комнаты отдыха в бане можно посмотреть здесь: https://stroy-banya.com/otdelka_interier/komnata-otdyxa-v-bane.html

Из эстетических соображений оставим мысли о проводке в гофротрубе и в лотках для наружных работ.

Рассмотрим самую распространенную разновидность прокладки кабеля в настенном канале из пластика. Это наиболее дешевые и простые в обработке короба, не требующие от исполнителя мастерских навыков и особых знаний.

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

• если задача заключается в установке дополнительного выключателя или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
• если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
• если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Количество и состав

Правило №3

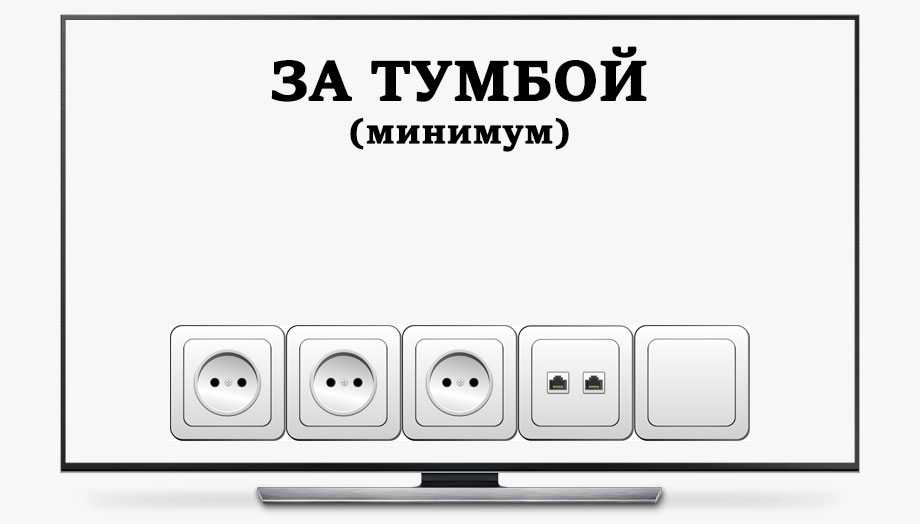

МИНИМАЛЬНОЕ количество розеток за тумбой — 5шт.

Сюда входят:

фальш розетка – 1шт

интернет RJ45 – (лучше двойная Lan/Lan)

Никогда не надейтесь только на Wi-Fi подключение, стараясь тем самым сэкономить на слаботочных розеточных группах. Всегда закладывайте под это дело провода.

Вот тут есть подробное объяснение почему нужно делать именно так.

220V – 3шт

Под ТВ приставку + игровая консоль (Play Station, Xbox) + домашний кинотеатр или аудиосистема.

Правило №4

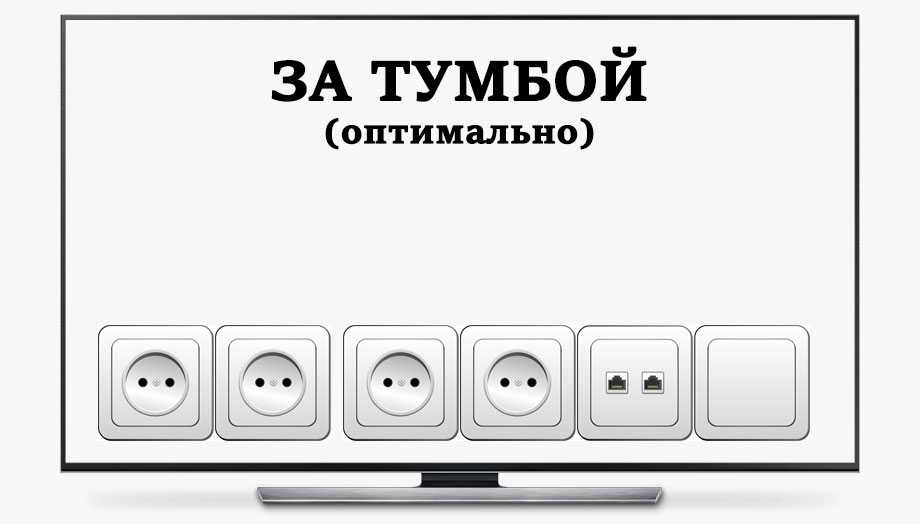

ОПТИМАЛЬНОЕ количество розеток за тумбой — 6шт.

фальш – 1шт

RJ45 – 1шт

розетка 220V – 4шт (3шт+1резерв)

Но тут всплывает один неприятный момент. В магазинах очень редко продается рамка под 6 постов.

Придется ее изготавливать либо самостоятельно из двух рамок 4+3.

Либо соблюдая небольшой отступ, монтировать рядышком два блока 4+2.

Данная комплектация представляет собой универсальный набор для тумбы небольшого размера. Итоговый блок из шести постов как раз незаметно спрячется за ней.

Но как вы сами понимаете, с развитием технологий и многолетним обжитием квартиры мы постепенно обрастаем все большим и большим количеством техники и электроники.

Еще лет десять назад никто бы и не подумал планировать отдельную розетку под робот-пылесос. А сегодня это уже реалии жизни.

С перспективой на несколько лет четырех розеточных постов 220V может и не хватить.

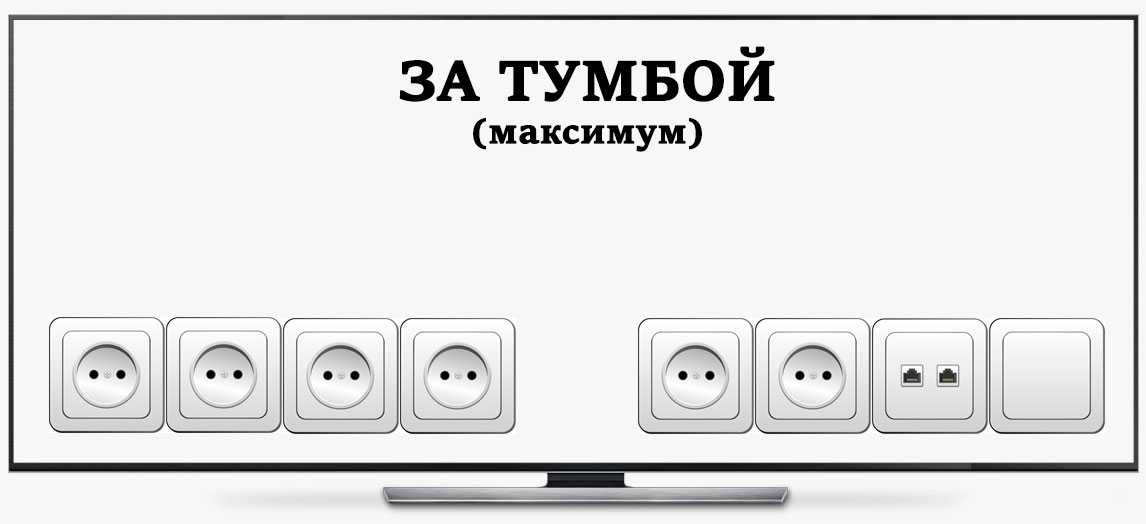

Поэтому для полноценной комплектации телевизионной зоны в гостиной, за большой тумбой делают два блока, немного разнесенных друг от друга.

Один из них сборный: фальшрозетка + 220V + слаботочка. Другой – чисто под 220В.

Все провода и вилки, которые могут просматриваться с лицевой стороны тумбы

можно элегантно спрятать, руководствуясь этим методом (фальшстенка на магнитиках):

https://youtube.com/watch?v=jXKCbgGvrt8%3F

Такой схемы (4+4) уже точно достаточно для подавляющего большинства современных квартир и частных домов. Даже с перспективой на годы вперед.

УСТАНОВКА РОЗЕТКИ В КАБЕЛЬ-КАНАЛЕ

1. В первую очередь необходимо отключить подачу электричества! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения в проводке. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Фиксируем механизм розетки в рамке. Для этого необходимо поместить механизм розетки в рамку с тыльной стороны и надавить до щелчка,после чего они будут надежно скреплены друг с другом.

3. Вставляем суппорт в кабель канал , как показано на изображении ниже и выводим через него питающий кабель. Главная задача суппорта, не давать кабель каналу в месте его установки прогибаться.

4. Снимаем изоляцию с кабеля и зачищаем концы проводов примерно на 8-10мм.

5. Подготавливаем рамку. Конструкция рамки для розетки устанавливаемой в кабельном коробе, выполнена таким образом, что крышка закрывающая кабель-канал, частично заводится под рамку, тем самым скрывая соединение.

Изначально же, рамка выполнена цельной, без выемки для крышки магистрального кабель-канала. Это сделано для случаев, когда розетки устанавливаются блоком из несколько штук, впритык друг к другу, чтоб не было зазоров между рядом стоящими рамками розеток.

Поэтому у всех внешних сторон рамок (в местах куда будут заводиться крышки кабель канала) необходимо удалить эти заглушки, как показано на изображении ниже. В случае с установкой одиночной розетки, это нужно сделать с обеих сторон рамки.

6. Подключаем питающие провода к розетке. Зажимаем жилы питающего кабеля в клеммах механизма розетки. При этом порядок соединения будет следующий: Фаза (белый провод) и Ноль (голубой провод) помещаем в любом порядке в разные свободные клеммы (см. изображение ниже),

а провод заземления – защитный ноль (желто-зеленый провод), нужно закрепить строго в определенной клемме – со значком заземления.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

7. Фиксируем рамку розетки на кабель-канале (коробе) . Для этого достаточно просто одеть рамку на магистральный кабель-канал.

При этом фиксаторы (зацепы) на рамке попадают в паз кабель канала и надежно фиксируют розетку на коробе.

8. Совмещаем рамку с установленным ранее суппортом и прижимаем их друг к другу.

Теперь розетка закреплена в кабель канале т.к. суппорт не дает коробу прогибаться и выпасть зацепам рамки из пазов.

9. Устанавливаем крышку на кабель-канал. Закрываем короба вокруг розетки, при этом крышка должна частично заходить под рамку, как показано в пункте 4 нашей инструкции.

10. На этом установка завершена. Можно включить подачу электроэнергии к установленной розетке и проверить ее работоспособность.

Следуя данной инструкции вы сможете установить розетки в кабель-канале самостоятельно. Более того, по аналогии, можно подключить любые другие электроустановочные устройства – выключатели, тв или интернет розетки и т.д. Изменится лишь пункт «6» в этой последовательности монтажа (подключение проводов к конкретному механизму).

Гибкие короба для электропроводки

Появления на рынке такого вида каналов продиктовано неровностями стен помещения. Обычный короб может повторить перепад плоскости в 22 мм, но это не очень красиво. В большинстве случаев стены во время ремонта выравниваются, но это не всегда возможно. В этом случае выручить могут гибкие каналы для электропроводки. Они могут быть нескольких видов:

1. Резиновые. Такие кабель каналы имеют толстую стенку и являются серьезной защитой от любых повреждений. Используют их во влажных помещениях. Однако для парилки они не подходят.
2. Литые. Выполняются из пластика мягкого типа. Являются прекрасной защитой от влаги.
3. Трубчатые. Они представляют собой свитую в спираль металлическую полоску и применяются для перехода на плоскость двери. К их преимуществам относится бесконечное изгибание и большой срок эксплуатации. Уложить в них можно будет только гибкий провод или кабель.
4. Гибкие цепи или траки. Они представляют собой секционные изделия, которые по всей длине легко изгибаются вниз-вверх. Между собой секции соединяются шарнирами. Такие каналы еще называют полупрозрачными, так как между секциями есть просвет. Изделия обязательно комплектуются крышкой. Ширина гибких цепей может быть от 2 до 23,4 см.

По сравнению с жесткими, гибкие каналы-траки стоят довольно дорого. Объясняется это сложностью их изготовления. Используются они в основном для подключения и оборудования станков на производстве. В домашних условиях с их помощью подключают небольшие станки для бытовых нужд (сверлильные, наждачные).

Виды кабель каналов

Промышленность строительных материалов выпускает широкий ассортимент кабельных каналов. Среди них нужно отметить 7 видов конструкций:

• настенные ПВХ короба жёсткого типа;
• мягкие виниловые кабель каналы;
• стальные оцинкованные и алюминиевые короба;
• гофра;
• напольные каналы – плинтусы;
• потолочные карнизы – галтели;
• подвижные цепные кабельные каналы.

Настенные ПВХ короба жёсткого типа

Это популярные конструкции. Продольные края короба и крышки с пазами и выступами образуют замковую систему. После укладки кабелей и проводов канал защёлкивается наружной панелью.

Жёсткие ПВХ кабель каналы

ПВХ короба выпускают как с односторонней, так и двухсторонней защёлкивающейся панелью. Двухсторонняя система гораздо надёжнее. В продажу кабель каналы поступают в виде двухметровых полос. К ним предлагают приобрести угловую фурнитуру. Это детали, закрывающие внутренние и внешние углы кабельной трассы.

Для прокладки трассы кабель каналов потребуются следующие инструменты и материалы:

1. Линейка и рулетка;
2. Маркер или карандаш;
3. Лазерный уровень;
4. Перфоратор;
5. Молоток;
6. Пила-ножовка или угловая машинка с пильным диском;
7. Кабель каналы;
8. Угловая фурнитура;
9. Дюбели.

Установка ПВХ коробов

Монтаж ПВХ кабель каналов происходит поэтапно. Действия выполняют последовательно:

1. На стенах делают разметку кабельной трассы, используя карандаш, линейку и рулетку;
2. Лазерным уровнем контролируют горизонт и вертикаль разметки;
3. Пилой или угловой машинкой нарезают полосы коробов на нужные монтажные отрезки;
4. Прикладывая отрезок короба по линии разметки, просверливают перфоратором сквозь пластик отверстия в стене. Отверстия делают на расстоянии 300-400 мм друг от друга, в зависимости от массивности проводки. На углах поворотов расстояния между ближайшими отверстиями уменьшают вдвое;
5. В отверстия молотком забивают дюбели, чтобы прикрепить каналы к бетонным стенам. В короба укладывают электропроводку;
6. Углы поворотов закрывают фурнитурными крышками;
7. На короба устанавливают верхнюю панель, защёлкивая замки;
8. Удаляют пыль и грязь с поверхности защитных конструкций.

Важно! Если нужно провести кабель из комнаты в смежное помещение, тогда через короб сверлят сквозное отверстие в перегородке. Со стороны смежной комнаты устанавливают на той же высоте от пола кабель канал. Отверстие выходит наружу этого канала

Кабель выводят через проём в смежное помещение

Отверстие выходит наружу этого канала. Кабель выводят через проём в смежное помещение.

Мягкие виниловые кабель каналы

Короба из этого материала стали изготавливать сравнительно недавно. Благодаря своей гибкости, короб легко огибает внутренние и внешние углы.

Виниловые изделия не нуждаются в установке дополнительной угловой и другой фурнитуры. Крепёж каналов к стене производят таким же образом, что и установку жёстких ПВХ изделий. Замковая система легко фиксируются и в то же время обеспечивает прочное соединение короба с крышкой.

Виниловый гибкий кабель канал

Кабель каналы из гибкого материала удобно применять не только в технических и подсобных помещениях, но и в жилых комнатах.

Стальные оцинкованные и алюминиевые короба

По своей конструкции металлические кабель каналы мало чем отличаются от ПВХ изделий. Металл – более прочный и долговечный материал, чем пластик.

Обратите внимание! Электротехнические короба из металла гораздо надёжнее, но и значительно дороже пластиковых изделий

Гофра

Крепление кабель канала к стене из гофры производят специальными клипсами. По разметке с помощью перфоратора делают отверстия. Через монтажный проём клипсы в отверстие забивают дюбель. Гибкий шланг защёлкивается скобами клипс. Гофрированные трубы бывают разного диаметра и могут вмещать довольно большое количество проводов одновременно.

Специальные распределительные коробки делят провода на разные направления, уложенные в другие гофрированные оболочки. Гибкие кабель каналы применяют в подсобных, технических помещениях и цехах.

Дополнительная информация. Достоинством гибких коробов является то, что установка кабель канала из гофры позволяет производить замену одного кабеля или нескольких проводов, не нарушая положения остальных коммуникаций.

Напольные каналы – плинтусы

В конце прошлого века в продаже появились универсальные конструкции плинтусов. Внутреннее пространство пластиковых изделий стали использовать в качестве кабель каналов.

Плинтус с каналом для кабеля

В продаже можно встретить различные по цвету и строению напольные изделия с внутренними каналами для прокладки кабелей. В основном внутреннее пространство напольных карнизов используют для размещения телевизионного или интернет кабеля.

Где купить кабель-каналы для электропроводки: виды, производители и цены

Необходимо разбираться в производителях подобной продукции, если вы хотите купить кабель-каналы для дома. Короба высокого качества предлагают многие компании

В такой ситуации важно отличить подделку. У консультанта нужно просить необходимые документы на продукцию. Рассмотрим некоторых брендовых производителей:

Рассмотрим некоторых брендовых производителей:

• Hager. Немецкий производитель специализируется на офисной продукции, но из-за высокого качества короба применяются и в жилых помещениях. Изделия выполнены в современном дизайне и подходят для многих интерьеров. Серия tehalit.BRP применяется для укладки магистральных линий. Универсальными моделями являются короба серии tehalit.LFF, которые отличаются простым монтажом;
• Legrand. Компания предлагает профиля с разными типоразмерами и шириной до 220 мм. Внутри корпуса может быть до трех секций. Кабельный канал комплектуется двумя видами перегородок. Одни монтируются в специальный паз, а другие гибкие и клеятся к стенке.
• ДКС. Данный отечественный производитель выпускает 4 вида каналов. Настенные имеют плоскую крышку и обладают компактными размерами. Напольные короба комплектуются поворотами. Они легко соединяются между собой. Мини-каналы представлены в темно-коричневом и белом цвете;
• Schneider Electric. Производитель предлагает серию Ultraс двумя типами каналов. Выключатели и розетки монтируются в модульных рамках. Каналы мини обладают П-образной крышкой. Для быстрой установки можно выбрать изделия с самоклеющейся лентой.

Мы предлагаем посмотреть некоторые виды, размеры и цены кабель каналов в нашей таблице.

Таблица 1. Средняя стоимость кабель-каналов

Виды пластиковых кабельканалов с фото

Строительные рынки предлагают различные конструкции кабельных коробов, из которых можно выбрать необходимое для определенных работ изделие. В ассортименте имеются следующие виды пластиковых каналов:

1. Плинтусные. Используются в квартирах, коттеджах и частных домах. Состоят из нескольких отсеков для прокладки силовых, информационных и осветительных кабелей. Плинтусный короб прокладывается вдоль стен и крепится к поверхности. Для стыковки пола и стены используется декоративная крышка.
2. Перфорированные. Имеют отверстия в стенках и отличаются небольшим весом, простотой крепления, невысокой стоимостью. Основным преимуществом перфорированных изделий является отвод тепла от проводов. Охлаждение кабеля положительно влияет на электропроводимость. Используются в шкафах управления и распределительных щитках.
3. Парапетные. Предназначены для укладки проводов бытовой техники (кондиционеров). Имеют классический вид и широко используются в офисах, домах и административных помещениях. Парапетные изделия довольно часто называют магистральными.
4. Напольные. Имеют овальную форму, благодаря чему их монтаж на полу не препятствует движению. Подобранные в цвет напольного покрытия, они становятся практически незаметными.
5. Мини-кабель каналы. Отличаются компактными размерами, и используются для прокладки компьютерных, телефонных и телевизионных проводов. Их компактные размеры интерьер помещения практически не нарушают.
6. Лестничные. Обладают усиленной конструкцией, поэтому используются для монтажа тяжелых кабелей.
7. Проволочные. Применяются для прокладки проводов по техническим помещениям и складам, так как на них практически не оседает пыль. Проволочные короба хорошо вентилируются, за счет чего кабель меньше прогревается. В квартирах и частных домах с помощью проволочных каналов проводится электропроводка во внутренних перегородках, под натяжными или подвесными потолками, в фальшполах. К несущим конструкциям они крепятся на саморезы. Провода фиксируются хомутами.
8. Прозрачные. Благодаря абсолютной прозрачности изделия, на стены, потолок или даже на днище автомобиля легко крепится светодиодная лента.
9. Угловые. Этот вид коробов предназначен для прокладки проводов под потолком.

Аккуратные пластиковые кабель каналы надежно скроют проводку и не испортят внешний вид отделки. А поскольку ПВХ не пропускает ток, то пластиковые короба обеспечивают еще и безопасность при эксплуатации электросети.
