Монтаж кабель канала

Разновидности и назначение

Материалы, из которых изготавливают короба, обычно имеют противопожарные характеристики. Обычно это оцинкованная сталь, алюминий или пластик.

1.Пластиковые кабель каналы достаточно универсальны в использовании, так как обладают хорошей гибкостью, и мягкостью материала, а так же исключительной влагостойкостью.

Эти качества позволяют использовать их на сравнительно неровных поверхностях, в помещениях с повышенной влажностью или на улице. Их можно легко распилить с помощью обычной пилы по дереву с некрупным зубом. Кроме этого, пластиковый профиль – это самый дешевый из существующих вариантов коробов.

При выборе пластиковых коробов вы должны рассчитывать на толщину и количество вашей проводки. Для каждого провода рекомендуется использовать отдельную ячейку внутри канала.

Обратите внимание! Дешёвые кабель каналы, имеющие только один замок весьма недолговечны, так как пластик на подвижных сгибах легко изнашивается, поэтому лучше покупать приспособления с двумя замками.

2. Изделия из стали прочны и имеют декоративную окраску, что позволяет подобрать короб необходимого цвета.

Изготавливают этот профиль из оцинкованной стали, чтобы предотвратить коррозию и увеличить срок службы конструкции.

Выбирая стальной канал нужно обратить внимание на наличие или отсутствие царапин на корпусе или крышке. Поскольку повреждение защитного слоя может привести к окислению металла, их присутствие на изделии не допустимо, особенно, если вы собираетесь использовать изделие для наружного монтажа. Стальной профиль короба часто имеет перфорированное основание, чтобы избежать  сверления отверстий при установке конструкции

Стальной профиль короба часто имеет перфорированное основание, чтобы избежать  сверления отверстий при установке конструкции.

3. Алюминиевые короба, как и стальные, имеют отличные противопожарные показатели, что позволяет использовать их и в производственных помещениях. Так же стоит отметить, что алюминий – это очень легкий металл, поэтому использование кабель каналов  из него позволяет снизить нагрузку на поверхность стены.

Не стоит забывать, что крепить кабель канал из металла следует на ровную поверхность, во избежание деформации и изломов профиля и обеспечить его плотное прилегание и легкое защелкивание замка крышки.

Обратите внимание! Лучше не приобретать изделия из алюминия с излишне тонкими стенками. Поскольку это крайне мягкий материал, замки – защелки на таких коробах быстро выйдут из строя. Выбор формы и цвета зависит только от ваших предпочтений и особенностей интерьера.

Порядок крепления кабель-канала к стене

При строительстве нового дома или капитальном ремонте электрическую проводку монтируют внутри стен, закрытым способом. Эти работы сопровождаются нарезанием штроб. А что делать, когда материал стены не подходит для скрытия проводов (например, в деревянной бане), нет желания пылить или требуется запитать вновь установленный прибор?

В этом случае электропроводка монтируется открытым способом. Оптимальным вариантом будет использование электротехнического короба. Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Рынок позволяет подобрать изделия под конкретные условия эксплуатации.

Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажу Установите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

  • первоначально составляется схема прокладки электропроводки оптимальным образом,
  • линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом,
  • на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей,
  • необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Нанесение ровных линий разметки и использование готовых комплектующих позволит прикрепить кабель канал, не портя красоты помещения.

Способы закрепления

Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Порядок крепления кабель-канала к стене Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах и узнать тонкости работ.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

  • заклепки;
  • саморезы;
  • специальный клей;
  • винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

  • переходники;
  • соединители L- или Т-образной формы;
  • заглушки кабель-канала;
  • углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

  • компьютерные;
  • силовые;
  • телевизионные;
  • телефонные;
  • слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

  1. Долговечный результат.
  2. Безопасность и практичность.
  3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
  4. Эстетически привлекательный внешний вид.
  5. Экономичность.
  6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

  • простая система монтажа;
  • высокий уровень пожарной безопасности;
  • большой выбор цветовых решений;
  • наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

  • облегченный вес конструкции;
  • устойчивость к коррозийному воздействию;
  • простая система фиксации;
  • для монтажа крышки не требуется использование инструмента;
  • доступная стоимость;
  • высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
  • не требуется особый уход;
  • материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
  • не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Что такое кабель каналы?

Кабель — канал это электротехнический электромонтажный элемент с прямоугольным профилем, похожего на пенал. Предназначается для монтажа на открытую поверхность стены, пола или потолка с целью последующей прокладки в нем электрических, коммуникационных проводов и кабелей.

Под коммуникационными подразумеваются телефонные провода, интернет, телевизионные, антенные кабели и кабели систем безопасности. Кабель каналы состоят из основания (короба и крышки). Они повышают пожарную безопасность, придают электропроводке привлекательный вид, улучшают эстетику стен.


Кабель каналы изготавливаются из:

  • Тонкой листовой холоднокатаной или оцинкованной стали. Короба могут быть сплошными и перфорированными (облегченный вариант);
  • Алюминия;
  • Огнеупорного пластика.

Алюминиевые короба считаются самыми дорогими. Они облицованы цветной полимерной пленкой, или пленкой, имитирующей различные породы древесины, камни.


Пластиковые пеналы не поддерживают горение, но на их установку введено ограничение. Потребляемая мощность тока, проходящего по проводам, не должна превышать 1000 Вт. Поэтому такие кабель каналы не рекомендуется прокладывать там, где предполагается эксплуатация энергоемких отопительных приборов. Пластиковые электрокоробы бывают:

  • Белого цвета;
  • Окрашенными в иной цвет, что позволяет подобрать кабель каналы в тон стены и сделать их менее приметными;
  • Имитирующими натуральную древесину. Такие короба подбираются в тон столярных изделий дома (окон, дверей) или к цвету мебели.

Кабель каналы отличаются степенью защиты:

  • Самая низкая степень защиты у перфорированных коробов (IT20). Такие короба могут применяться только в помещениях, защищенных от влаги, в них можно прокладывать провода с низкой токопроводностью;
  • Сплошные закрытые короба имеют защиту (IT40). Это стандартная степень защиты для жилых помещений;
  • Короба с повышенной защитой от влаги — IT44. Такие короба монтируются в банях и ванных комнатах, на мансардах, верандах. Одним словом, эти короба предназначены для помещений с повышенной влажностью воздуха.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

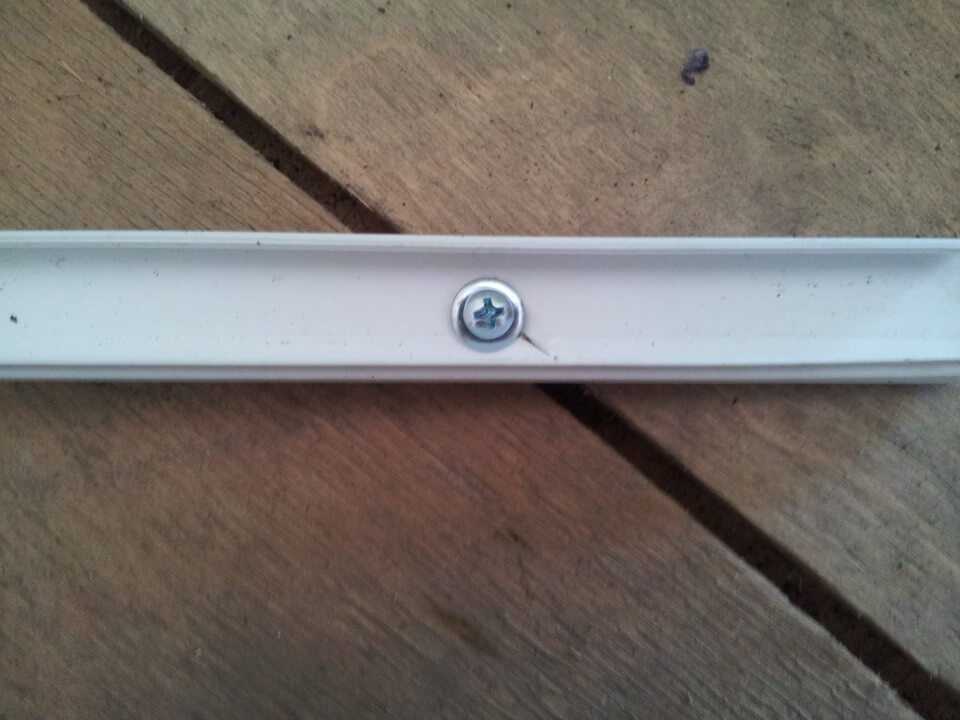

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

  • В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
  • Затем кабель канал прикладывается к стене по размеченной ранее линии;
  • При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
  • Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
  • После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

  • На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
  • Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
  • Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Как крепить кабель канал к бетонной стене?

Электротехнический короб – оптимальное решение для организации проводки в банях. Проложить электросеть в строении из бруса или бревна скрытым способом слишком дорого и сложно.

Однако строгим регламентом ПУЭ запрещен открытый монтаж силового кабеля в помещениях с характерным для них парообразованием и с высоким содержанием влаги. Проще, дешевле и удобнее установить короба, совмещающие плюсы проводки открытого и закрытого типа.

С установкой данных защитных приспособлений без проблем справится любой домашний мастер. Никаких затруднений не возникнет, если будущий исполнитель узнает, как крепить кабель канал и как правильно проложить в нем провод.

Электротехнические короба представляют собой простейшую конструкцию, выполненную из оцинкованного стального сплава, алюминия или из прочного, не поддерживающего горение пластика. Основной их элемент двухметровый профиль с П-образным сечением, который предстоит прикрепить к стене. В него укладывают силовой кабель и слаботочные провода, затем закрывают крышкой. Вот, собственно, и все дела.

Но у простейшего на первый взгляд процесса есть несколько важных нюансов. Их то и следует выяснить самостоятельному мастеру, чтобы результат не требовал доработок или глобальных переделок.

К семейству электротехнических коробов, применяемых в организации электропроводки по открытой схеме, относятся:

  • настенные кабель каналы с односторонним или двухсторонним замком;
  • напольный плинтус с секциями для проводов, преимущественно слаботочных;
  • потолочный аналог предшественника;
  • напольные системы с защитой от механического воздействия;
  • лотки и гофоротрубы, используемые в основном для устройства проводки в подсобных помещениях и на внешних сторонах стен.

Т.к. условия эксплуатации обязывают во главу выбора ставить практичность, напольные варианты рассматривать не имеет смысла даже для обустройства комнат отдыха в банях.

На примеры оформления комнаты отдыха в бане можно посмотреть здесь: https://stroy-banya.com/otdelka_interier/komnata-otdyxa-v-bane.html

Из эстетических соображений оставим мысли о проводке в гофротрубе и в лотках для наружных работ.

Рассмотрим самую распространенную разновидность прокладки кабеля в настенном канале из пластика. Это наиболее дешевые и простые в обработке короба, не требующие от исполнителя мастерских навыков и особых знаний.

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

  • если задача заключается в установке дополнительного выключателя или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
  • если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
  • если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

2.3.127

Высота кабельных колодцев должна быть не менее 1,8
м; высота камер не нормируется. Кабельные колодцы для соединительных, стопорных
и полустопорных муфт должны иметь размеры, обеспечивающие монтаж муфт без
разрытия.

Береговые колодцы на подводных переходах должны иметь
размеры, обеспечивающие размещение резервных кабелей и подпитывающих аппаратов.

В полу колодца должен быть устроен приямок для сбора
грунтовых и ливневых вод; должно быть также предусмотрено водоотливное
устройство в соответствии с требованиями, приведенными в 2.3.114.

Кабельные колодцы должны быть снабжены металлическими
лестницами.

В кабельных колодцах кабели и соединительные муфты должны
быть уложены на конструкциях, лотках или перегородках.

Способ №1 – Саморезы

Если Вы решили выполнить монтаж электропроводки в деревянном доме либо квартире с гипсокартонными перегородками, то установку кабель-канала нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение. Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала своими руками слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой. О том, как выбрать шуруповерт для домашнего ремонта, мы рассказывали в соответствующей статье!

Типы прокладок проводки

Выбор способа монтажа зависит от материала стен, условий в помещении, особенностей его эксплуатации. Для каждого метода существуют определенные нормы монтажа и правила безопасности, которые нужно соблюдать при проведении работ.

Открытая прокладка

В домах из деревянного бруса, дачных постройках применяют открытый метод, при котором провода крепятся к стене поверх обоев и другой декоративной отделки. Для этого используют различные типы крепежей.

К основным «плюсам» способа относится:

  • возможность оценки состояние проводов путем осмотра;
  • простой монтаж новой линии.

Среди недостатков – наличие лишних конструкций, которые могут не вписываться в интерьер, необходимость использования дополнительных защитных конструкций.

Клипсы

Если проектом предусмотрен монтаж кабелей в коробе или трубке, применяют клипсы. С их помощью можно быстро и легко прикрепить кабельную линию к вертикальной и горизонтальной поверхности:

  • к деревянному основанию клипсы крепят с помощью саморезов;
  • в бетонной поверхности предварительно сверлят отверстия, помещают в них дюбеля и фиксируют коммуникации.

Клипсы можно использовать как для внутренних, так и для наружных работ. Их размер подбирается с учетом диаметра трубы. «Плюсом» данного способа является то, что крепежи можно соединять в секции.

На их боковой части есть пазы, с помощью которых несколько элементов можно собрать в один блок. Это позволяет быстро и аккуратно уложить несколько жил.

Изоляторы

В домах из бруса, деревянных банях и других постройках используют изоляторы. Фарфоровый крепеж предварительно фиксируют саморезом. Провода в изоляции скручивают в жгут и надевают на крепление. Получается электропроводка, которая может стать частью дизайна помещения в ретро-стиле.

Хомут-стяжки

Этот крепеж представляет собой полосу из полипропилена с замком разъемного или неразъемного типа. Его используют для фиксации электрокабеля снаружи и внутри зданий. Преимущественной стороной изделий является:

  • универсальность – подходят для открытой и скрытой прокладки, внутренних и наружных работ;
  • возможность надежно закрепить кабель любой формы – круглой, плоской, в гофрированной оболочке;
  • при использовании дополнительных элементов – дюбелей из ПВХ, линию можно проложить по любой поверхности.

Этапы монтажа

Работу начинают с составления чертежей и разметки стены. После этого делают отверстия, устанавливают и закрепляют короба, помещают кабели в полость.

Схема электропроводки

На первом этапе определяют расположение элементов электропроводки в доме или квартире. Схему при наличии соответствующих знаний можно нарисовать самостоятельно. В остальных случаях придется обращаться к специалистам.

Чертеж прокладки кабель-канала

На следующем этапе составляют подробную схему, включающую все лотки, розетки, выключатели, щитки и распределительные коробки. Чертеж рекомендуется составлять с помощью компьютерной программы, выводящей трехмерное изображение.

Разметка трассы

Стены, пол и потолок размечают в местах расположения каналов и других элементов сети. Для поддержания вертикали и горизонтали пользуются уровнем и отвесом. Лазерный нивелир заменяет оба этих инструмента.

Подготовка кабель-канала

На этом этапе приобретают короба соответствующих размеров. Изделия нарезают по мере установки изделий. Нужно помнить, что каналы не комплектуются фурнитурой. Соединительные элементы придется покупать отдельно.

Для получения красивого стыка нужно сделать следующее:

  1. Подготовить 2 короба. Один укладывают целиком.
  2. Отрезать второй канал на нужную длину. Ту же операцию проделывают с крышкой.
  3. Установить отрезок крышки на цельный лоток. Защелкивают нетронутую защитную накладку.

Укладка по трассе

Крепить электротехнические изделия можно саморезами, жидкими гвоздями, дюбелями. Крепеж желательно вкручивать в шахматном порядке. Клей наносят на обратную сторону лотка зигзагообразными линиями.

Монтаж углов и стыков

Главным требованием на этом этапе становится отсутствие выраженных зазоров между элементами после закрытия крышек. Для этого нужно несколько раз отмерить и аккуратно нарезать их ножовкой, торцовкой или стуслом.

При самостоятельном монтаже нужно пользоваться фурнитурой, скрывающей недочеты. Остающиеся после установки соединителей зазоры закрывают герметиком.

Существует и другой способ: вместо отрезания заготовок под углом подгоняют стенки оснований под полную ширину. Короба размещают внахлест.

Закрепление кабелей

После монтажа всех коробов нужно уложить провода

Перед тем как закрыть торец кабель-канала и защелкнуть крышку, важно зафиксировать содержимое лотка

При выполнении работ учитывают следующие правила:

  1. Нельзя соединять в канале силовые провода. Наличие скруток повышает риск возгорания.
  2. Телевизионные, компьютерные и телефонные линии нужно укладывать в отдельные лотки. Смешивание таких кабелей с силовыми не допускается.
  3. Провода в коробах следует фиксировать хомутами и распорками.

Закрытие крышки

Уложив провода и подключив все элементы, электрик должен активировать подачу электричества, проверить работоспособность системы. Обнаруженные недочеты нужно устранить.

Для поиска неработающей ветки используют специальный инструмент. Если сеть функционирует нормально, защелкивают крышки кабель-каналов.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Электрошкола
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
