Для чего нужен вакуумный клапан канализации

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Виды клапанов: характеристики межфланцевых и подъемных устройств

Межфланцевое приспособление характеризуется небольшим размером, относительно простым устройством. Обратный клапан состоит из корпуса, имеющего форму полого цилиндра, во внутренней части которого располагается поворотный затвор. Элемент может быть выполнен в форме маленького диска, прикрепленного к стенке корпуса при помощи пружины, или состоять из двух створок, которые крепятся к стержню, проходящему через центр устройства.

Корпус с двух сторон оснащен уплотнительными элементами, благодаря которым при монтаже устройства не требуется использовать дополнительные прокладки. К недостаткам такого прибора можно отнести невозможность осуществления бытовой прочистки. Чтобы добраться до внутренних элементов прибора, потребуется полностью разобрать соединение. Такие устройства выпускаются диаметром от 160 мм. Применяются на крупных дренажах или канализационных системах производственных предприятий.

Все клапаны можно классифицировать по конструкции запорного элемента и виду устройства

У обратного подъемного клапана запорный элемент поднят вверх, когда сточная жидкость свободно двигается в системе. Это обеспечивается благодаря давлению, оказываемому на тарелку, которая прижимается к верхней части корпуса. В момент остановки движения пружина разжимается, тарелка перекрывает просвет, что достигается вследствие нелинейной формы корпуса.

Подъемный обратный клапан является самой надежной разновидностью устройства, однако имеет склонность часто засоряться. Для прочистки внутренней полости следует снять крышку, открутив четыре болта. Такой тип приспособления наиболее часто используется в качестве обратного клапана для унитаза на первом этаже.

Устройство вентиляционного клапана для канализации

Конструкция вентиляционных клапанов предполагает наличие бокового окошка, оборудованного сеткой, которая предотвращает попадание внутрь мелких насекомых. В теплоизолированном корпусе находится основной рабочий элемент устройства – диафрагма. Кроме того, в устройство могут входить манжета-прокладка и переходник, который позволяет монтировать клапан на стояк любого диаметра (или ограниченного спектра диаметров). Манжета же дает возможность повысить герметичность устройства.

Чтобы изготовить вентклапан для канализации, требуется некоторое количество синтетических материалов. На внутренней части корпуса расположена мембрана, которая никак не реагирует на положительное или нейтральное давление.

Тонкости монтажа

Установка обратного клапана канализации дело не хитрое, плюс такая работа не требует дорогостоящего инструмента, достаточно домашнего набора, дрель, ножовка, уровень, рулетка и т.д. Но для начала нужно определиться, где поставить обратный клапан.

Выбор места

В данном случае все зависит от того, где чаще всего забивается система.

Если засоры обычно возникают в первом от дома канализационном колодце, то обратный клапан 110 мм ставится после поворотного колена в подвале (перед входом трубы в стену).

При установке в многоквартирных домах, электрический обратный клапан системы канализации может потребовать согласования

• Канализационный клапан в квартире лучше всего ставить на тройник или крестовину возле центрального слива в стояк.
• Если места возле стояка для централизованной арматуры нет, то придется ставить отдельно обратный клапан для канализации 50 мм на отвод в сторону ванной, кухни и т.д. И затвор диаметром 100 – 110 мм на унитаз.

Клапан обратный ПВХ или полипропилен, считается оптимальным решением для квартиры или частного дома

Неправильные точки монтажа

Здесь есть 2 рекомендации

1. Перед тем как установить обратный клапан на канализацию, подумайте, как вы его будете обслуживать, ведь каждые полгода такой арматуре нужно делать ревизию.
2. В многоэтажном доме ненужно ставить на стояк вертикальный обратный клапан.

О вертикальной арматуре следует сказать отдельно, устанавливая такой затвор, вы можете навлечь на себя массу проблем.

• Если стояк чугунный, то трогать его вообще нельзя, особенно своими руками, не каждый мастер берется за ремонт или замену чугунного стояка. Вызвано это тем, что есть опасность обрушения всего столба.
• Каким бы ни был обратный вертикальный клапан, он будет создавать помехи движению стоков, соответственно, рано или поздно в этой точке возникнет засор.
• Если снизу поднимутся стоки и клапан их заблокирует, то в многоэтажном доме, сверху все равно будут продолжать сливать, что сделает монтаж затвора бесполезным.
• Канализационный стояк в многоквартирном доме относится к конструкциям общего пользования. Если вы, по собственной инициативе установите на нем клапан, то при возникновении проблем с этой арматурой, вас обяжут за свои деньги все демонтировать и вернуть в исходное положение, плюс оплатить накладные расходы, к примеру, уборку подвала или ремонт соседей, которых затопило после установки клапана.

Обратный клапан вертикальный в многоквартирных домах ставить не стоит

Порядок монтажа арматуры

Установить обратный клапан для канализации своими руками несложно. Инструкция состоит из нескольких простых действий, которые я постарался отразить ниже на фото и видео в этой статье.

Итак, простому домашнему мастеру лучше покупать горизонтальный обратный клапан с функцией ручной блокировки, из ПВХ или полипропилена. Диаметр трубы на инструкцию по монтажу не влияет, обратный клапан 50, 100 и 110 мм устанавливается одинаково

• Первым делом просто соберите все, как должно быть.
• Дальше замеряйте расстояние от клапана, до выпуска в стояк.
• Берете соединительный переходной патрубок подходящего диаметра и отложив на нем нужную длину, отрезаете лишнее.
• После обрезки, края патрубка нужно зачистить ножом от заусенец.

Схема подгонки переходного патрубка

• Теперь находите центральную ось сливной трубы и размечаете на ней 2 точки, на которых будет фиксироваться запорная арматура.
• Перфоратором просверливаете 2 отверстия и вставляете в них пластиковые дюбеля под шпильки хомутов.
• Подбираете шпильки по высоте и вкручиваете поддерживающие хомуты.
• Дальше вставляете во все пазы резиновые прокладки и густо промазываете все стыки герметикам, после чего запорная арматура собирается окончательно.

Монтаж опорных металлических хомутов

Теперь вам остается только соединить систему с канализационным сливом и жестко зафиксировать ее на металлических хомутах.

Фиксация запорной арматуры на хомутах

В зависимости от вида стен и размеров арматуры, система может крепиться тремя способами, ниже на фото показан принцип фиксации.

Три вида фиксации арматуры

Что такое воздушный клапан

Вакуумный клапан на канализацию — это сантехническое устройство, которое устанавливается в невентилируемый канализационный стояк. Внешне простейший вентклапан представляет собой компактный полипропиленовый корпус с выступающими элементами (есть и другие, более сложные конструкции в пластиковых или металлических корпусах).

Являясь по роду деятельности аналогом фановой трубы, вакуумный клапан для канализации позволяет стабилизировать давление в трубопроводе без сложных и трудоемких инженерных работ. Он защищает сифон сантехнических приборов от срыва гидравлического затвора при возникновении отрицательного давления с величиной свыше 5 мм.рт.ст. При повышении давления до нормального или повышенного значения, клапан производит отсечку системы от внешней атмосферы, действуя как заглушка и предотвращая возможность утечки биогаза.

Воздушный клапан

Вентиляционный клапан для канализации — простое и надежное устройство, не нуждающееся в специализированном обслуживании или регламентных работах по мере износа оно просто заменяется новым экземпляром, поскольку стоимость подобных устройств невысока. Существуют унифицированные образцы, соответствующие номенклатурным размерам канализационных трубопроводов. Они приобретаются и устанавливаются в соответствующие отверстия по мере необходимости.

1 Какая конструкция у клапана вакуумного насоса?

Специфика работы затворного клапана, используемого на насосном оборудовании, является следствием его устройства. Несмотря на внешнюю незамысловатость элемента в конструктивном плане он выполнен достаточно тонко. Обычно он состоит из таких составных частей:

• цилиндрический корпус из металла;
• запорная часть;

• рабочий орган, представленный золотником и сопутствующими элементами.

Корпус устройства выполняется из разных металлических сплавов. Тип сплава зависит от среды, с которой работает агрегат. Чаще всего это латунь, бронза, чугун или сталь. Внешне он представляет собой цилиндр, края которого оснащены резьбой для врезки в отрезок трубопровода. Края корпуса могут оборудоваться отверстиями под фиксирующие элементы (винты или болты). Также резьба часто дополняется резиновыми уплотнителями, которые предотвращают потерю жидкости в ходе работы.

Внутри корпуса находится рабочий орган. Состоит он из золотника, посаженого на шток, двух дисков и прокладки, расположенной между ними. Тарелки и золотник устройства чаще всего выполняют из меди, цинка или нейтральных полимерных составов. На шток под тарелками также установлена пружина. Ее роль заключается в возврате клапана в седло. Пружина изготовлена из прочных сортов стали.

1.1 Принцип действия устройства

В конструкции вакуумного насоса обратный клапан играет важную роль. Он регулирует давление внутри трубы или канала, а также предотвращает возврат жидкости назад в источник.

Если большой объем жидкости после отключения насоса снова возвращается в колодец или скважину, внутри трубы создается обратный напор. Он раскручивает рабочее колесо аппарата в обратную сторону. В результате нескольких таких циклов аппарат может выйти из строя или частично потерять функциональность. Предотвращение таких моментов и является основной задачей клапана. Благодаря конструкции он сразу же после отключения насосного аппарата перекрывает участок трубы, тем самым ограничивая обратный напор.

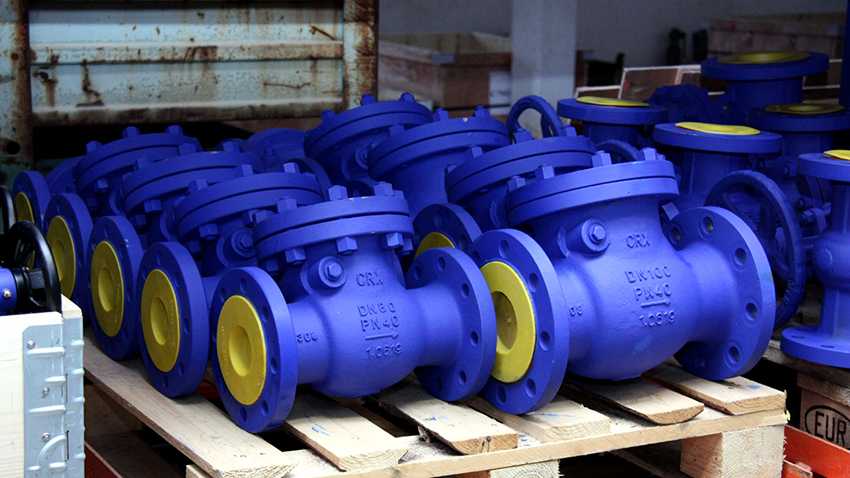

Межфланцевый обратный клапан

Происходит регулировка давления следующим образом:

1. Вакуумный насос начинает работать. При этом создается область разряженного давления, и жидкость всасывается внутрь линии.
2. Жидкость в процессе движения образует напор, который давит на диски запорного элемента.
3. Пружина сокращается, и клапан поднимается в седло. Вследствие этого жидкость беспрепятственно поступает внутрь трубы.
4. Если помпа отключается, поток внутри линии трубопровода ослабевает. При этом уменьшается давление на диски. Пружина пересиливает его и возвращает тарелки на середину канала, тем самым перекрывая ход жидкости назад.

На большинстве моделей вакуумных насосов обратный клапан уже входит в конструкцию прибора. Но, некоторые модели предполагают дополнительное приобретение такого элемента с целью врезки в трубопровод. Особенностью данного устройство является то, что его можно устанавливать и с другими типами насосного оборудования или сантехники. При этом, если установить обратные клапаны периодически по всей линии трубопровода, это позволит предотвратить утечки жидкости в случае повреждения каналов.

Главными преимуществами работы таких устройств являются:

• полное отсутствие шума;
• надежность конструкции;
• легкость монтажа и простая замена в случае выхода из строя элемента;
• свободный ход жидкости в рабочем положении (обычно составляет от 10 до 50 мм).

Что это такое

Фановая труба – это часть трубопровода канализационной системы, соединяющая ее напрямую с атмосферой и исключающая опустошение гидрозатворов сантехнических приборов от возможного разрежения при сливе отработанной воды.

В свою очередь, гидрозатвором называется специально изогнутая канализационная труба на выходе из сантехнического прибора. Она, естественным образом, частично заполнена водой, которая выполняет роль водяной пробки, чтобы исключить попадание неприятного воздуха из труб канализации непосредственно в помещение. К примеру: гидрозатвор у унитаза изготовлен в корпусе, а к мойке прикручивают специальное изделие – сифон.

Важно! Если фановый трубопровод отсутствует в системе канализации, то в момент слива определенного количества воды на рядом расположенных гидрозатворах могут пропасть водяные пробки и тогда через пустые трубы станут свободно просачиваться в жилые помещения не очень приятные канализационные запахи.
Фановая труба для унитаза

Фановую трубу еще называют вентиляцией канализационной системы. Ее наличие в канализации позволяет решить две важные задачи одновременно:

• При вентиляции происходит удаление вредных газов из системы канализационных стоков;
• Вентиляция трубопровода поддерживает атмосферное давление во всех элементах канализации, не давая возникнуть разрежению воздуха при сливе больших объемов воды одновременно.

Отсюда вывод: фановая труба является важным атрибутом при устройстве системы канализации в жилых домах.

В каких случаях будет полезным вакуумный клапан?

Устанавливать вакуумный клапан для канализации целесообразно в нескольких случаях. Во-первых, он будет полезным, если имеющаяся в доме канализация не имеет надлежащей вентиляции. Второй случай, когда вакуумный клапан будет просто незаменим – это отсутствие возможности вывести стояк канализации на крышу.

Клапан позволяет раз и навсегда решить проблему со скапливаемыми газами в стояке. Более того, такое устройство предотвращает попадание в дом неприятного запаха стояка, так как при монтаже в систему этот элемент выступает в роли вентиляции. Помимо непосредственно самого стояка, такой элемент можно устанавливать для обустройства вентиляции в септике.

Клапан нужен, если в доме нет системы вентиляции

Итак, учитывая все вышеперечисленное, можно сделать следующие выводы:

с помощью вакуумного клапана можно решить проблему, связанную с вентиляцией канализационного стока, вне зависимости от этажности и площади дома

Но тут важно учитывать, что один клапан рассчитан на один унитаз;
в многоэтажных домах устанавливать вакуумные клапаны без предварительного согласования с соответствующими органами, запрещено.

Как устроен вакуумный клапан?

Уже из предназначения этого прибора понятно, что он должен оставаться закрытым при избыточном давлении в канализационной трубе или при его равенстве с атмосферным. А вот если в трубе возникает разрежение – клапанный механизм должен обеспечить открытие прохода для поступления воздуха извне.

Принцип – легко реализуемый с «привлечением» обычных гравитационных сил. Ниже на схеме представлено устройство одной из моделей аэраторов. Несмотря на возможную разницу в конструкции клапанов различных производителей, принцип практически не меняется.

Пример устройства и демонстрация принципа действия вакуумного клапана для канализации.

Весь механизм клапана собирается в полимерном корпусе (поз. 1). Сам по себе прибор подразумевает только горизонтальное расположение, поэтому в нижней его части обязательно предусматривается то или иное приспособление для герметичного соединения с канализационной трубой. В показанном примере – это эластичная манжета (поз. 2) для вставки аэратора в раструб или даже просто в обрезанную трубу. Может быть соединительный узел в виде стандартного раструба канализационных труб или иные варианты. Но всегда эта установка — несложна, надежна и понятна.

Воздух может проникать в аэратор через заборную решетку или щелевидные отверстия (поз. 3). Они расположены снизу или на боковой части клапанной «головки», но наружный воздух практически всегда подложит к мембране клапана снизу.

Это очень легко объясняется. Клапанная заслонка (поз. 5) располагается в отведенном ей седле (поз. 4) и плотно прилегает к его краям эластичной манжетой (мембраной), не пропуская воздух из трубы в помещение. А прилегание обеспечивается банальной силой тяжести этой заслонки. То есть даже при равенстве давлений атмосферного и установившегося в трубе (стояке), клапан будет закрыт. Этому может способствовать еще некоторое избыточное давление в трубе, так как в канализации практически никогда не прекращается газообразование. То есть заслонка этим самым еще больше будет прижиматься к седлу (на схеме – это левый фрагмент).

Но если в трубе по тем или иным причинам создается даже небольшое разрежение, атмосферное давление преодолеет силу тяжести и приподнимет заслонку над седлом. Как говорится, «природа не терпит пустоты», и наружный воздух устремится в трубу, уравнивая давление и не давая сорвать сифоны.

Чтобы заслонка не перекашивалась, она может иметь специальные направляющие (поз. 6). Впрочем, многие модели обходятся и без них – центрирование производится за счет цилиндрической формы клапанного узла.

Аэратор на трубу 110 мм — модель с двумя клапанными головками. Одна из них разобрана для демонстрации своего нехитрого устройства.

Можно из чистого любопытства «разобрать» еще несколько вакуумных клапанов различных моделей. Но каких-то принципиальных отличий мы все равно там не обнаружим.

Отличия в устройстве различных моделей клапанов носят непринципиальный характер.

Кстати, раз рассматривается устройство, сразу можно обратить внимание читателей на «ахиллесову пяту» любого клапана. Это, конечно, сама мембрана, точнее, та ее область, которая прижимается силой тяжести к седлу клапана

И здесь речь идёт не об износе (он если и есть, то очень незаметен), а об иных препятствиях, способных помещать герметичному прилеганию створки:

• На седле клапана или на самой мембране со временем может скопиться пыль, способная превратиться в твердые комочки грязи, препятствующих плотному прилеганию створки. Часто об этом хозяевам извещает появившийся в помещения «аромат» канализации. Первое, что нужно сделать при подобном «звоночке» – это проверить чистоту мембраны и ее прилегание, провести аккуратную очистку узла от загрязнений.
• Второй вывод — вакуумный клапан необходимо ставить только в отапливаемом помещении дома. В противном случае с наступлением холодов на седле или на мембране могут намерзнуть капли конденсата, и прилегания клапанного механизма не станет. Да и вообще, не идут на пользу резиновой мембране слишком большие перепады температуры – она на холоде начинает «дубеть», теряя необходимую эластичность.

В остальном же – механизм прост донельзя, и сложно придумать какие-то обстоятельства, которые привели бы к поломке вакуумного клапана.

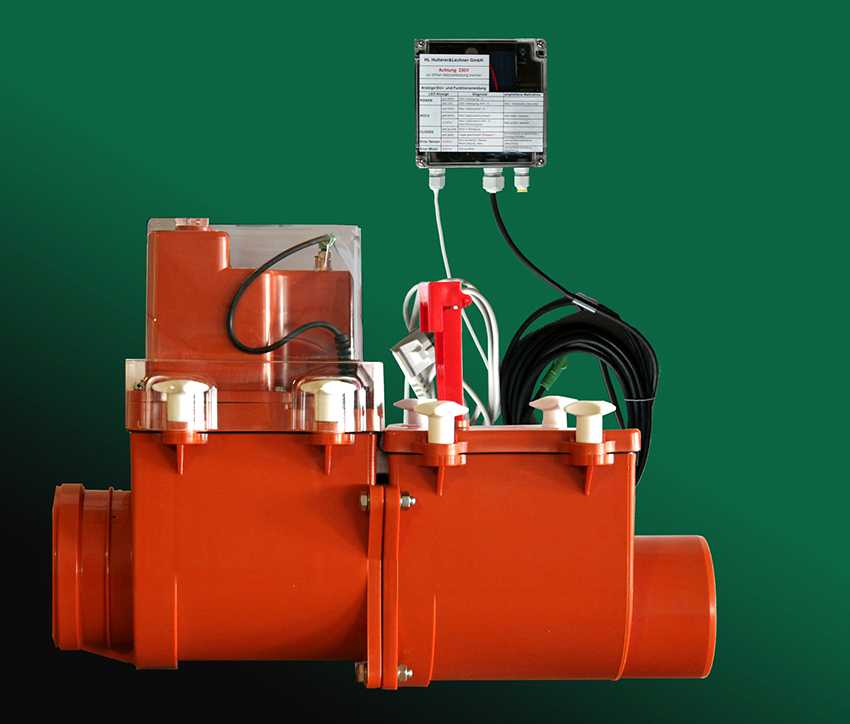

Автоматизированные обратные клапаны для канализации

Многие производители сегодня применяют новые технологии для усовершенствования работы канализационной системы. Среди популярных достижений можно выделить автоматическую работу обратного клапана канализации. Устройство устанавливается на трубопровод и подключается к сети напряжением 220 В.

Автоматизированный клапан работает от электросети, при этом он оснащен аккумулятором на случай отключения электричества

В случае отключения электроэнергии автоматизированный обратный клапан сможет бесперебойно работать, выполняя свои функции, благодаря встроенному аккумулятору. Следует периодически проверять уровень заряда устройства. Производители выпускают автоматизированные как горизонтальные, так и вертикальные обратные клапаны для канализации.

Принцип работы автоматизированного обратного клапана состоит в следующем. В момент свободного истечения канализационных стоков по трубопроводу заслонка устройства полностью открыта. Это препятствует образованию грязевых бортиков, которые впоследствии могут стать причиной неполного закрытия клапана в случае обратного тока фекальных вод.

В момент обратного хода сточных вод, благодаря встроенному в обратный клапан зонду, по достижении 70% наполняемости трубопровода срабатывает сигнализация. В это время включаются световое и звуковое сопровождения, предупреждающие о засоре канализационной системы. Одновременно с этим заслонка клапана герметично закрывается, обеспечивая высокую надежность.

Разновидности и принцип работы клапанных механизмов

В настоящее время наиболее распространенными видами компрессоров являются винтовые и поршневые установки. При этом винтовые компрессоры, например, выпускаемые белорусским заводом REMEZA, нашли широкое применение в различных отраслях промышленности, а поршневые — в быту. Последние можно встретить как в гаражах автолюбителей (компрессоры типа СО-7Б, Форте VFL-50 и др.) так и в системах жизнеобеспечения рыбок в аквариумах (компрессоры Resun и др.), а также в бытовом пневмоинструменте.

Поршневые компрессоры отличаются простотой конструкции и сравнительно небольшим количеством деталей и узлов. Существует много самых разнообразных конструкций таких компрессорных установок, оснащенных специальными пластинчатыми клапанами, регулирующими процесс всасывания и нагнетания воздуха во время работы. В зависимости от назначения компрессорных установках (их производительности, мощности и рабочего давления) можно встретить клапанные механизмы трех видов:

дисковые — их пластины могут изготавливаться как из металла, так и из высококачественных полимеров, в том числе и армированных;
кольцевые — детали для них изготавливают из чугуна, стали или цветных металлов (выбор материала определяется типом компрессора);
тарельчатые — пластины для этого вида клапанов изготавливают из полимерных материалов, а используют их в компрессорах, работающих с загрязненными средами.

Впускной и выпускной клапаны

Впускные и выпускные клапанные узлы играют такую роль в работе компрессорного оборудования.

1. Движение поршня к нижней мертвой точке вызывает втягивание воздуха через открытый всасывающий клапан.
2. При достижении нижней точки поршень начинает движение в обратном направлении. При этом всасывающий клапан закрывается, и воздух, который находится в герметичной камере, под действием давления поршня начинает уменьшаться в объеме.
3. При приближении к верхней мертвой точке открывается нагнетательный клапан, и сжатый под большим давлением воздух начинает поступать в ресивер.
4. Вытеснив воздух из камеры, поршень снова начинает движение к нижней мертвой точке, и рабочий цикл повторяется.

Разгрузочный и предохранительный клапаны

Таким образом, компрессор цикл за циклом накачивает воздух в ресивер до достижения заданной величины давления. Следит за этим процессом специальное реле-регулятор давления (прессостат), управляющее работой электродвигателя путем включения и выключения его в зависимости от степени сжатия воздуха. Как правило, в состав прессостата входит и стартовый разгрузочный клапан. Подключают прессостат между выходом компрессорной головки и обратным клапаном (обратником), который соединен с ресивером и удерживает находящийся там сжатый воздух.

Необходимое пневмооборудование подключается непосредственно к ресиверу, который может дополнительно оснащаться различными устройствами (сепараторы, фильтры, выравниватели давления и пр.).

Общие правила установки фанового клапана

Перед монтажом в первую очередь необходимо проверить клапан на герметичность. Самый простой способ это сделать — наполнить его водой с той стороны, с которой воздух не должен поступать вовнутрь корпуса и проверить эту часть на отсутствии протечек.

Аэратор устанавливается исключительно в вертикальном положении. При горизонтальном размещении или установке под наклоном производитель не гарантирует его правильной работы. Чтобы добиться нужного расположения при монтаже клапана можно использовать тройники и колена, которые помогут установить его вертикально. Хоть устройство и не требует регулярного технического осмотра, все же нужно обеспечить к нему доступ для проведения очистки в случае необходимости.

Для правильного размещения клапана выбирают вертикально направленную трубу, или устанавливают его на горизонтальном участке с помощью различных переходников. Существуют также модели с соединениями, рассчитанными на установку на горизонтальных участках трубопровода

При монтаже необходимо обеспечить свободное поступление воздуха к аэратору, так как вода при сливе способна увлекать за собой воздух, объем которого в 25 раз превышает количество самой сточной жидкости

Особенно важно учитывать эту особенность при скрытом монтаже аэратора для канализационной системы

Подключают фановый клапан, удаляя его от точки слива по горизонтали или отводя вверх над стояком. Для разных вариантов подключения используют тройники, повороты, переходники, редукционные вставки

Устанавливается выше уровня подсоединения самой крайней точки слива (в наиболее удаленном от стояка месте). Чтобы исключить возможность попадания на уплотнительную мембрану — основной рабочий элемент — брызг и грязи, аэратор устанавливают выше 300 мм от места соединения со стояком.

Проводя монтаж аэрационного клапана, придерживаются определенных правил. Полностью заменить фановый стояк он может лишь в случае небольшого расхода воды (+)

Устройство монтируют в местах, доступных для поступления воздуха. Это может быть чердак, технический этаж или санузел в верхнем этаже дома. Все помещения должны проветриваться или быть оборудованы вытяжками.

Диапазон рабочих температур разных моделей устройств может колебаться от –50°C до +95°C. При монтаже аэратора в неотапливаемой части дома канализационный стояк (трубу) утепляют. Корпус клапана можно не защищать от отрицательных температур, так как между его крышкой и корпусом есть воздушная полость, которая может служить в качестве утеплителя.

Вентиляция канализационного стояка

Начать мне, однако, придется с небольшого лирического отступления. Чтобы понять, зачем нужен канализационный вакуумный клапан, необходимо хорошо представлять себе процессы, происходящие внутри канализационного стояка.

Штатная работа

Все стояки выводятся строителями за пределы плоской или скатной кровли. Как и в любой другой вертикальной трубе, в стояке возникает постоянная тяга. Зловонные испарения сточных вод вытягиваются за пределы дома и рассеиваются в атмосфере;

При залповом сбросе воды (сливе бачка унитаза) вниз по стояку устремляется поток, полностью или частично перекрывающий все его сечение. Поток вытесняет заполняющий стояк воздух в канализационный колодец через выпуск или в подвал через один из открытых тройников. В верхней части стояка образуется разрежение, которое компенсируется подсосом воздуха через фановую трубу — вентиляционный отвод на кровле.
