Как самостоятельно отремонтировать светодиодный прожектор

Ремонтируем светодиодный прожектор

• Что случилось или причина неисправности прожектора
• Ремонт прожектора своими руками
• Как работает светодиодный прожектор?
• Улучшение светодиодных элементов

Светодиодный прожектор—это один из востребованных и популярных устройств, применяемых для освещения придомовой территории. Это средство довольно удобно в эксплуатации, но рано или поздно оно потребует ремонта

Поэтому так важно знать навыки правильного выявления неисправности, устранения дисфункции и уметь вернуть прибор в нормальное состояние

Внимание! В базовых светодиодных прожекторах не предусмотрена замена источников света на другой с иной мощностью

Что случилось или причина неисправности прожектора

Зачастую поломка светодиодного фонаря происходит из-за перегрева матрицы. Перегрев влечет за собой сгорание предохранителей. Таким образом, косвенными причинами, приводящими к дисфункции прибора, считаются:

• короткое замыкание;
• подключение сверхтоков;
• перенапряжение;
• подключение к неправильной сети;
• несоблюдение схемы подключения устройства.

Рассмотрим, как образуется дефект матрицы более подробно. Матрица—это устройство, работающее при помощи кристаллов. Их, как правило, насчитываются десятки, и в случае выхода из строя трех или пяти кристаллов, приспособление продолжает работать в прежнем режиме. Полное сгорание матрицы требует вмешательства. В таких ситуациях идеально провести полную замену матрицы.

Важно! В процессе ремонтных работ следует дополнительно заизолировать проводники прожектора. Также, практически во всех случаях происходит отказ светодиодных источников от работы исключительно из-за неисправности драйверов, которые питают кристаллическую поверхность прожектора

Если ваше устройство пришло в негодность в процессе гарантийного периода, в торговой точке, вам должны оказать помощь и сделать замену приспособления бесплатно. В противном случае, прибегать к ремонту придется самостоятельно либо оплачивать специалистам.

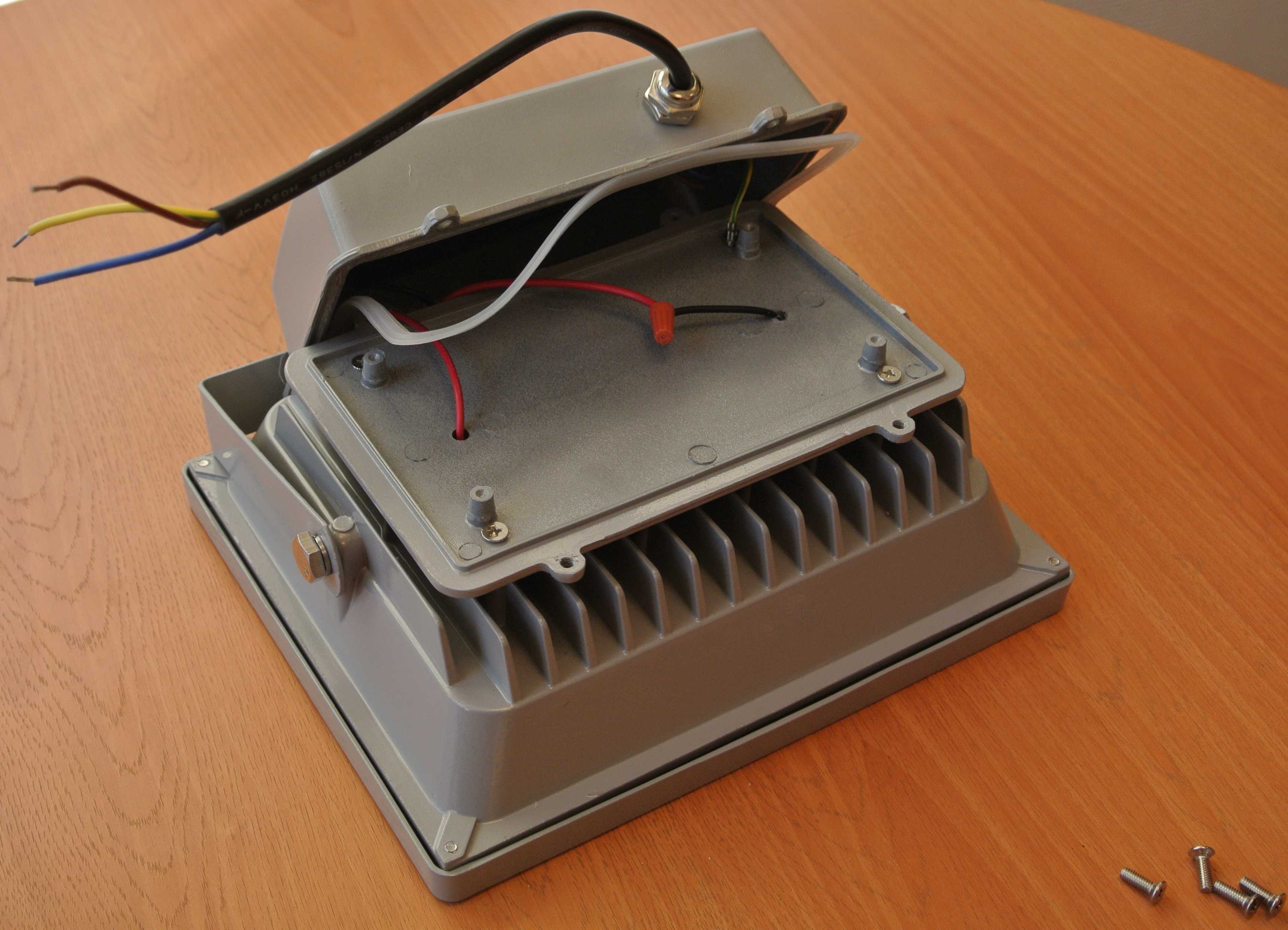

Для доступа к внутренностям прожектора необходимо открутить заднюю крышку

Ремонт прожектора своими руками

Прежде чем приступить к ремонтным работам, следует обзавестись необходимым инструментом, а также уточнить причину неисправности светодиодных прожекторов и их устранение провести должным образом. Частыми претендентами на ремонт считаются светодиодные устройства китайского производства с общей мощностью 10 Ватт, следовательно, рассмотрим устранение проблем на примере такого прибора. Ознакомимся с алгоритмом действий:

• Открепляем крышку корпуса прибора, чтобы добраться к внутреннему механизму.
• Снимаем стеклянную защиту и рассеиватель света.
• Отпаиваем светодиодный источник от матрицы.
• Припаиваем его же к новой работоспособной кристаллической панели.
• Закрепляем каждый болт, проверяем прожектор мультиметром.
• Если прозвонка показывает рабочее положение, значит, крепим фонарь на свое место и наслаждаемся дальнейшей его работой.

Важно знать! Перед установкой новой матрицы необходимо соблюсти полярность

После разбора прожектора можно приступать к ремонту

Обращаем внимание новичков, после устранения неисправности, следует действовать в обратном порядке. Кроме того, есть возможность выяснить сбои в работе по следующим признакам:

• мерцание лампочки;
• тусклое горение;
• смена оттенков светодиода;
• деформация проводов и нарушение изоляции.

Как работает светодиодный прожектор?

Прибор работает благодаря совместной работе нескольких установленных систем: оптики, источников питания, драйверов и теплоотводящих элементов. Внутри корпуса находятся светодиоды и маленькие электронные элементы. Источник питания приводит напряжение к светодиодному элементу, который прообразовывает ток в световые лучи, за счет чего происходит свечение прожектора.

Внимание! Нельзя вскрывать герметичный корпус светодиодного прожектора без надобности

Улучшение светодиодных элементов

После того как отремонтировали светодиодный прожектор и убедились в его работоспособности, можно немного улучшить прибор. В некоторых устройствах, которые нормально работают в условиях мощности 220 Вольт обычно не устанавливается выпрямитель и стабилизатор. Выполняя ремонт самостоятельно, такие приспособления установить очень легко. Для этого следует последовательно соединить пары светодиодных источников, которые включаются встречно и к ним приложить балластный конденсатор. Посмотрите небольшую видео-инструкцию о ремонте светодиодных прожекторов своими руками:

опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Устраняем мигание Led прожектора

Мигание – самая частая неисправность LED-прожекторов. Они мерцают включенные и выключенные, в мороз и при перегреве.

• датчик движения;
• замерзание пускового конденсатора или контроллера;
• разрыв проводки или плохой контакт в соединении;
• неверное подключение выключателя с подсветкой;
• неисправность элементов драйвера;
• неисправность матрицы.

Датчики движения требуют настроек, без них LED-прожектор не может работать дольше нескольких секунд. Осветительный прибор мигает так же в том случае, если между ним и датчиком плохой контакт в соединениях проводов. Ремонт своими руками заключается в закреплении соединений. Если датчик движения вышел из строя, его нужно заменить.

Если прожектор мигает во время свечения, необходимо проверить пусковой конденсатор. Мерцание в выключенном состоянии свидетельствует о том, что через выключатель с подсветкой ток подается на прожектор. Мощности для включения недостаточно, поэтому прибор мигает. Ремонт своими руками – подключение подсветки напрямую.

Ремонт светодиодного прожектора своими руками при выходе из строя матрицы или блока питания сложнее. Прибор нужно разобрать и провести диагностику.

Почему матрица мигает или не светится при перегорании

Чтобы понять причину моргания, необходимо знать устройство и характеристики матрицы. Диоды в ней соединены медными (реже золотыми) подводами, которые при нагревании отслаиваются и отключают весь модуль или отдельную линейку. После остывания металла контакт возобновляется, прибор светится. Так продолжается до тех пор, пока один из подводов окончательно разрывается, прожектор не работает.

Ремонтируем матрицу

Чтобы определить, какие диоды вышли из строя, во время работы LED-прожектора нужно надавить неострым предметом не места соединения подводов и кристаллов. При нажатии на проблемные места прибор начнет светиться. Другой метод диагностики – прозвон каждого диода. Если не работает несколько ламп, их можно заменить.

Если в прожекторе не матрица, а много маленьких SMD светодиодов, требуется микропаяльник с мощностью 10-15 Вт. Можно так же надеть на стандартный пальник жало из медной проволоки.

На первый взгляд ремонт своими руками простой: найти неисправный диод, выпаять, припаять новый. На практике это осуществить трудно из-за сложности технологического процесса. Во время пайки не должны повредиться ни печатные проводники, ни лампы. При установке в плату необходимо следить за полярностью светодиодов. Если нет навыков и опыта, заменить светодиоды своими руками практически невозможно.

Причины поломки

Возможные причины неправильной работы прожектора:

• нестабильно работающая электрическая сеть (перепады напряжения, выходящие за рамки рабочего тока);
• короткое замыкание фазы на корпус прибора или на нейтраль;
• некорректное подключение;
• перенапряжение;
• использование сверхтоков.

При указанных нарушениях возможен выход из строя платы, на которой установлены драйверы, преобразователи напряжения и тока, подающие питание на кристаллы матрицы. В прожекторной матрице допускается повреждение от 3 до 5 кристаллов. Если количество неисправных кристаллов больше, прожектор не сможет работать с достаточной степенью функциональности и понадобится замена матрицы.

Устраняем мигание LED-прожектора

С проблемой мигания рано или поздно сталкивается каждый владелец светодиодного прожектора. Причиной такого поведения может быть неправильная работа электронных компонентов или потеря работоспособности светодиодов. В данном разделе мы рассматриваем, каким образом отремонтировать светодиодный прожектор с мощностью в 10 Вт. Такая мощность встречается чаще всего, а общая конструкция приборов схожа, поэтому решение проблемы универсально.

Светодиод представляет собой матрицу из 9 кристаллов, каждый из которых имеет мощность в 1 Вт. Эти кристаллы соединены в три последовательные схемы и залиты люминофором – веществом, преобразующим получаемую энергию в свет. Светодиод на 10 Вт состоит из трёх линеек кристаллов, которые параллельно подключаются к питанию, идущему от драйвера.

Перегорание одного из кристаллов в светодиоде приведёт к миганию во время работы. Характер мигания может быть как периодическим, с равными паузами, так и хаотическим. По разным причинам сгорание матрицы может вести к полному отключению светодиодного элемента, либо к отказу одной-двух линеек кристаллов.

Почему матрица мигает или не светится при перегорании

Кристаллы, залитые люминофором, соединяются между собой подводами, которые в случае с продукцией высокого качества делаются из золота, а в бюджетных приборах – из меди. Слишком сильное нагревание матрицы и соединительных контактов приводит к тому, что эти нити отслаиваются от кристаллов. Поэтому вся матрица или часть её отключается. После остывания нить возвращается в исходное положение и работа возобновляется. После повторного нагрева до критической отметки контакт снова прерывается и матрица гаснет. Этот цикл в процессе работы продолжается бесконечно, а для наблюдателя выглядит как мигание лампы. Полный выход светодиода из строя происходит, когда одна из нитей перегревается настолько, что отпадает от кристалла.

Зная о таком поведении, можно проверять состояние матрицы диодных прожекторов своими руками. Для этого нужно вооружиться не слишком острым предметом и нажать на те места матрицы, в которых проходят соединительные нити. Конечно, прожектор в это время должен быть включённым. Если при надавливании на один из путей прибор загорается, проблема найдена. В данном случае остаётся правильно заменить испорченный чип.

Это происходит, потому что кристаллы соединяются в матрице параллельно-последовательно, а питание от драйвера подаётся в виде постоянного тока. Поэтому после выгорания одной линейки, две оставшиеся получают силу тока в 1,5 раза больше номинальной. Работа под повышенной нагрузкой приводит к ещё большему нагреванию матрицы и быстрому сгоранию других нитей.

Ремонтируем матрицу

Замена светодиода при перегорании кристаллов на матрице не является чрезмерно сложной процедурой. После приобретения аналогичного по характеристикам компонента и специальной термопасты, необходимой для монтажа, нужно:

1. Разобрать корпус прожектора, открутив крепёжные болты на корпусе.
2. Снять линзу или стекло.
3. Демонтировать рассеиватель.
4. Открутить крепёжные винтики матрицы и аккуратно отпаять токопроводящие выводы. Для этого лучше всего подойдёт бесконтактная паяльная станция с термофеном.
5. Смазать новый светодиод термопастой.
6. Припаять контактные выводы светодиода и закрутить обратно крепёж.

При подключении светодиода крайне важно соблюсти полярность выводов. Опытные монтажники также рекомендуют при замене светодиода в недорогих китайских прожекторах заменить проводки. Производители, как правило, используют материал с минимальным сечением, что не совсем надёжно

При этом лучше использовать термоусадочные трубки. Они сохраняют изоляционные свойства даже под действием тепла, исходящего от диода

Производители, как правило, используют материал с минимальным сечением, что не совсем надёжно. При этом лучше использовать термоусадочные трубки. Они сохраняют изоляционные свойства даже под действием тепла, исходящего от диода.

Монтаж и схема подключения светодиодного прожектора

1. Прокладываем электрический кабель с соблюдением правил и норм к выбранному месту установки.

Какой кабель выбрать для подключения уличных светильников?

1. Проверить индикатором отсутствие фазы на подключаемом кабеле. И принять меры, чтобы она там не появилась в результате случайного включения автомата или выключателя другими людьми.
2. Открыть контактную коробку. Она может находится как снаружи отдельно на корпусе, так и внутри светильника.
3. Завести кабель электропитания через специальное отверстие с уплотнителем, который предотвращает попадание воды и пыли во внутрь.
4. Подключить к клеммнику провода, согласно схеме.

Если у Вас 2-ух проводная сеть, тогда останется не подключенным контакт, который в работе лампы не участвует, а выполняет защитную функцию (“Земля”).

1. Закрыть обратно крышку коробки, не забывая проконтролировать правильную установку уплотнителей.

Лучшие прожекторы с датчиком движения для улицы

Последний из трех типов, рассматриваемых в данной статье, предполагают наличие одного конкретного датчика – датчика движения. С ним лампа, обнаружив активность в своем районе, загорается и горит какое-то время (от пары секунд до пары минут).

Ниже будут рассмотрены три наиболее интересные модели.

NOVOTECH Armin 357530

NOVOTECH Armin 357530

Основная информация:

• способ установки: на стену;
• цветовая температура: 4000 К;
• напряжение: 220 В;
• мощность: 10 Вт;
• световой поток: 1100 лм;
• источник света: светодиоды;
• степень пылевлагозащиты: IP65.

Третье место занимает самый обычный прожектор прямоугольной формы, в конструкции которой имеется непрограммируемый датчик движения.

Удобный в пользовании, монтаже и съёмке, а также в перевозке. Кроме того, имеет хороший крепитель к стене.

Инженеры постарались сделать так, чтобы этот прожектор можно было использовать весь год и потому использовали в качестве основного материал поликарбонат.

В целом, конструкция данного проектора считается надежной и не слишком дорогой, раз стоит система IP65.

Эта модель стоит не слишком дорого, а потому как потенциальный вариант для покупки этот прожектор выступить все же может.

Плюсы

1. Простая конструкция.
2. Легкое пользование.
3. Высокая прочность.
4. Работает круглый год.

Минусы

1. Неразборная конструкция.

NOVOTECH Armin 357530

СДО-5ДВР-20

СДО-5ДВР-20

Основная информация:

• способ установки: на кронштейне;
• цветовая температура: 6500К;
• напряжение: 220 В;
• мощность: 20 Вт;
• световой поток: 1600 лм;
• источник света: светодиоды;
• степень пылевлагозащиты: IP65.

Второе место достаётся неразборной конструкции отечественной фирмы СДО, в которой можно подметить сразу несколько вещей:

• прочное крепление защитного стекла к корпусу – оно реализовано путем использования нано-клея;
• легкий вес, обусловленный применением легких материалов, а также малой толщиной;
• высокие показатели защиты от воды и пыли стандарта IP65;
• наличие поворотной ручки, с которой фонарь поворачивается на 270 градусов;
• выдерживает низкие температуры, свойственные холодной зиме, а также высокие температуры в жаркие летние дни.

Инфракрасный датчик движения настроен автоматически: расстояние срабатывания до 8 метров, режим работы вкл/выкл – 5 мин, угол охвата 120°. Используется для жилых и административных зданий, подсветки парковок, цокольных помещений и пр.

Плюсы

1. Большой радиус охвата ИК-датчика;
2. Поворотная ручка, с которой регулировка стала проще.
3. Закаленное стекло как один из прочных материалов.

Минусы

1. Цена. Немного «кусается».

СДО-5ДВР-20

Globo Projecteur I 34219S

Globo Projecteur I 34219S

Основная информация

• способ установки: на дуге крепления;
• цветовая температура: 6500К;
• напряжение: 230 В;
• мощность: 20 Вт;
• световой поток: 1500 лм;
• источник света: светодиоды;
• степень пылевлагозащиты: IP65.

Первое место – у пластикового прожектора компании Globo. Работает этот прожектор, прежде всего, на светодиодах с высоким сроком службы. Выдерживает треть дня без перезарядки, охватывает расстояние в десять метров. Считается, что слабостью этого прожектора является высокая цена и это так поистине так.

Изготовлен из пластика, плафон стеклянный. Работает на светодиодах. Радиус захвата датчика движения 180°, чувствительность датчика настраивается. Рассчитан на круглогодичное использование, работает без сбоев при температуре от -40°С до +40°С.

Плюсы

1. Большой радиус охвата датчиком движения.
2. Крайне высокая чувствительность.
3. Приятный дизайн.

Минусы

1. Высокая цена.

Globo Projecteur I 34219S

Замена светодиода

При замене светодиодной матрицы хитростей особых нет, но нужно обратить внимание на следующие вещи

• старую теплопроводную пасту тщательно удалить,
• нанести теплопроводящую пасту на новый светодиод. Лучше всего это делать пластиковой карточкой,
• закрепить диод ровно, без перекосов,
• удалить лишнюю пасту,
• не перепутать полярность,
• при пайке не перегревать.

Обратная сторона светодиодной матрицы, на которую наносится теплопроводная паста при монтаже

При ремонте светодиодного модуля, состоящего из дискретных диодов, прежде всего нужно обратить внимание на целостность пайки. А потом уже проверять каждый диод подачей на него напряжения 2,3 – 2,8 В

Определение напряжения

Напряжение, при котором светодиод работает в обычном режиме, также является важным параметром. Определить на сколько вольт рассчитана деталь очень просто. Для этого нужно сначала определить полярность выводов детали. Новые элементы имеют более длинную «+» ножку. Если выводы одинаковой длинны, к обеим ножкам нужно подключить мультиметр в режиме прозвонки. Если соблюдена правильная полярность, светодиод должен засветиться слабым светом. Смена полярности не приведет к свечению. Далее идет описание как определить рабочее напряжение:

1. К «+» ножке детали присоединить резистор до 510 Ом.
2. К выходу резистора подключить «-» клемму блока питания на 12 вольт.
3. «-» блока питания подключить ко второй ножке светодиода.
4. Поднять напряжение блока питания до определенной точки яркого свечения. Регулировку подачи тока осуществлять постепенно, без резких скачков.
5. Все это время замерять напряжение вольтметром.

Напряжение будет нарастать до момента открытия перехода внутри элемента. Открывшийся переход перестанет пропускать лишний ток. Это значение необходимо зафиксировать. Оно является рабочим напряжением светодиода. Если продолжить наращивать напряжение, PN переход может не выдержать и сгореть. При несоблюдении полярности, катод не станет пропускать электрический ток, что станет причиной потери работоспособности.

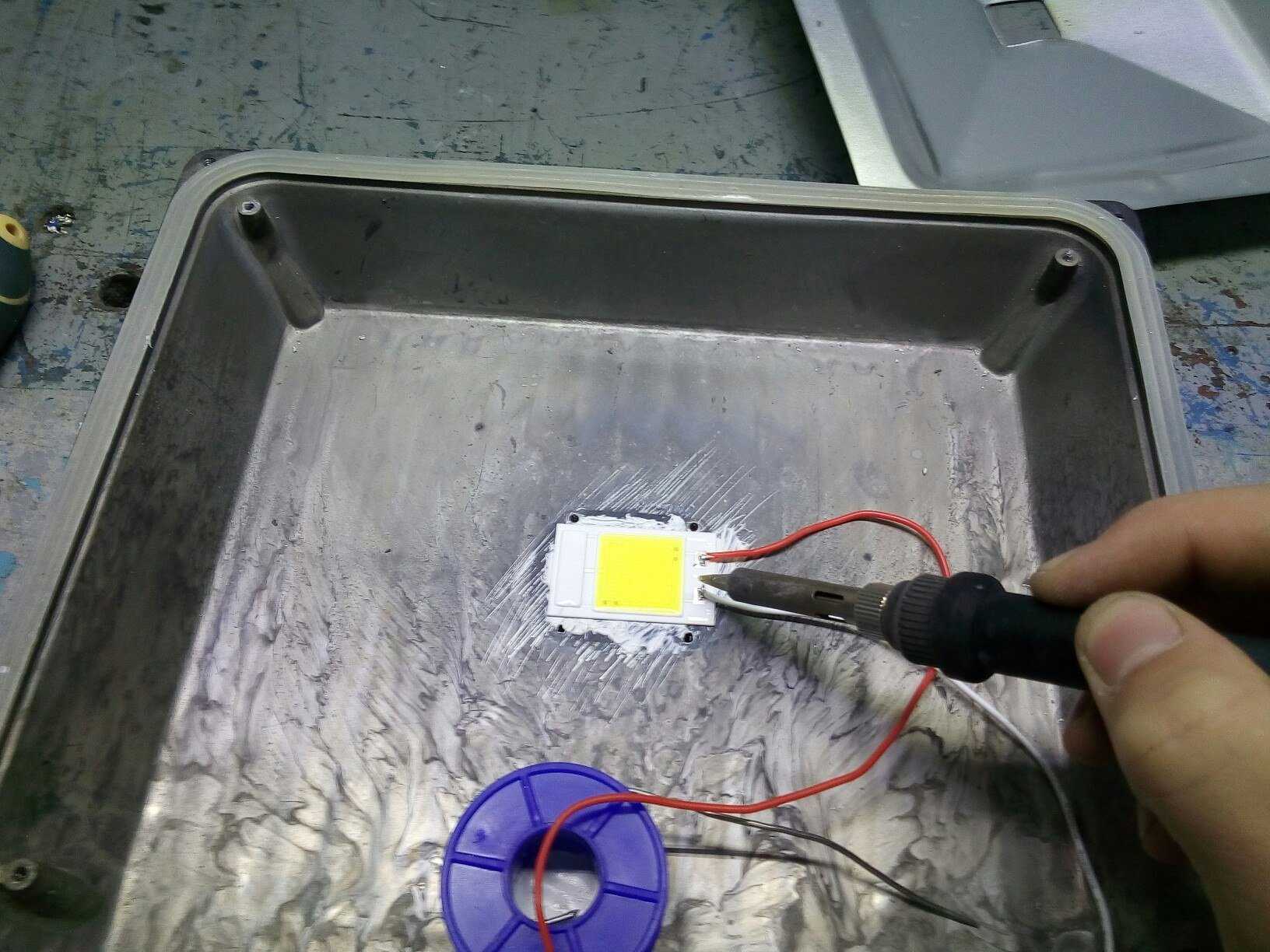

Ремонт светодиодного прожектора

Чтобы улучшить теплотведение, необходимо отшлифовать две прилегающие поверхности шкуркой с зернистостью P1500.

Затем термопасту намазать тонким слоем. Лишняя паста выдавится сама при нагреве или со временем. Главное, чтобы внутри не было пузырьков воздуха.

Сергей заказал светодиод 50 Вт на Алиэкспресс. Он работает при напряжении 30-36 В и во время работы потребляет ток 1500 мА.

Световой поток от него равен 90-120 Лм/Вт. Цветовая температура светового потока равна 6000-6500 К, а время работы 100 000 часов. Хороший китайский светодиодный модуль.

При установке светодиодный модуль можно немного притереть к радиатору, потому что это облегчает выход лишней термопасты .

При пайке светодиода помните, что он боится перегрева, так что паяйте быстро и метко.

После ремонта, во время сборки защищенного светодиодного прожектора следите за прилеганием резиновых прокладок. Тогда прожектор будет работать долго и надежно даже в целях уличного освещения.

Несколько способов избавиться от свечения

Решение проблемы зависит от вызвавшей её причины:

1. Если остаточное свечение в светильнике связано с низким качеством лампы, избавиться от него можно, если заменить старый источник новым. Главное при этом – выбирать изделия известных марок, например, Osram или Philips. Также стоит учитывать, что качественные светодиодные лампы обходятся недёшево – а попытки сэкономить могут привести к появлению тех же проблем с тусклым светом или даже мерцанием. Служат недорогие лампы, обычно выпускаемые малоизвестными китайскими брендами, тоже недолго.
2. Проблему, связанную с наличием подсветки в выключателе, решают разными способами. Первый, самый надёжный – замена коммутационного устройства новым, в конструкции которого нет светодиодов и неоновых ламп. Второй – разборка выключателя и отключение провода подсветки. Для этого ведущий к ней провод придётся обрезать. Третий вариант предполагает наличие определённых знаний электротехники – для устранения свечения на определённом участке цепи придётся параллельно подключить резистор.
3. Если лампа неправильно подключена, способ решения только один – отключение подачи электричества, отключение проводки и повторное подключение в нужной последовательности. При отсутствии опыта выполнения таких работ у пользователя стоит обратиться к электрику.

Сложнее всего решается проблема со светящейся после выключения лампой, если причины заключается в неисправной проводке. Перед тем, как менять повреждённый кабель, сначала придётся найти место утечки. В данной ситуации не обойтись без специального оборудования и знания методик поиска. Однако если найти неисправный кабель не получилось (или ремонтировать его в данный момент нет возможности), подключают параллельную нагрузку. Например, резистор, реле или лампу накаливания.

Важно! При выборе второго способа решения проблемы с неисправной проводкой, следует учесть, что величина сопротивления нагрузки подключенного элемента должна быть меньше, чем у источника света. Это позволит току идти на него, а не на светодиод

Благодаря невысокому сопротивлению, деталь не будет светиться и даже нагреваться.

Причин для горения выключенного светодиодного прожектора немало – но еще больше способов исправить ситуацию

От пользователя такого устройства важно определиться с источником проблемы и правильно оценить свои силы. При наличии инструментов и опыта можно попробовать устранить неполадку самостоятельно, в остальных ситуациях проще и надёжнее обратиться к электрику

Предыдущая ПрожекторыПочему моргает светодиодный прожектор: поиск причин

Рекомендуемый порядок поиска неисправности и ремонта

Проверка наличия и номинала промышленного напряжения

Автор понимает, что этот пункт кому-то покажется бессмысленным, даже несколько наивным и так далее. Но практика показывает, что нередко неисправность не в самой лампе, а в том осветительном приборе (устройстве), в котором она расположена. Перед тем, как начинать ее ремонт, стоит сначала убедиться в наличии напряжения на контактах патрона, их состоянии. Нагар, дефект «язычка» или, например, плохое соединение в эл/проводке – все это и может быть причиной того, что лампа при включении не светится.

На такую проверку понадобится всего пара минут, но почему-то не все соблюдают одно из основополагающих правил ремонта любого электротехнического устройства. Вкратце его можно сформулировать так – сначала убедись, что есть питание (и оно в норме), и только потом начинай «потрошить».

Разборка лампы

Все светодиодные модели отличаются корпусом, внутренней «начинкой», особенностями конструктивного исполнения. При разборке LED-прибора (равно, как и любого другого устройства, механизма) нужно соблюдать определенный порядок. Он заключается в том, что все отсоединенные (отвинченные, отпаянные) детали укладываются в ряд, слева направо. А вот сборка лампы производится в обратном порядке.

Такая методика – гарантия того, что все будет сделано правильно, и не останется «лишней детальки, неизвестно откуда взявшейся». Тем, кто привык все сваливать в кучу, автор предрекает некоторые сложности после окончания ремонта светодиодной лампы.

Начинать следует с демонтажа «купола». Когда он будет снят, дальнейший алгоритм действий станет понятен.

Нужно запомнить (записать, зарисовать) и то, как именно скрепляются детали друг с другом. Иногда такая невнимательность оборачивается проблемой при сборке светодиодной лампы.

Визуальный осмотр

Любая подгоревшая (оплавившаяся) деталь, какой-то сегмент на плате – явный признак неисправности. Как поступить? Кто умеет производить точечную пайку и имеет соответствующий инструмент, решает проблему просто – заменой детали. К примеру, если плата потемнела в области диодного моста, то «вычислить» неисправный полупроводник – простейшая задача. Второй вариант – приобрести панель драйвера и поменять.

Проверка радиодеталей на исправность

Это касается включенных в схему конденсаторов и резисторов. Ток утечки емкости определить сложнее, но выявить пробой можно и простейшим мультиметром. Сопротивления обычно подгорают, но иногда встречается и такая их визуально незаметная неисправность, как внутренний обрыв токопроводящего слоя. То же самое – «прослушать» измерительным прибором.

Выходят из строя и отдельные светодиоды

Это самый негативный вариант. Дело в том, что для нормальной работы лампы их нужно менять по принципу «один в один». Где взять исходные данные (по параметрам п/п прибора)? Плюс к этому – с учетом их плотной компоновки и «нежности» ножек перепаять несколько полупроводников без соответствующего опыта вряд ли получится. Как правило, если светодиоды вышли из строя в большом количестве, то проще купить новую LED-лампу. Неисправность же 3 – 5 штук «погоды не делает».

Как определить целостность светодиода? Обычной батарейкой типа «Крона», но через резистор номиналом порядка 150±50 Ом. Дело в том, что она на 9 В, а для п/п изделия требуется всего 1,5. При касании выводов прибора он должен (если исправен) засветиться.

Моргание (мигание) светодиодной лампы часто является причиной ее замены на новую. Торопиться не следует – такая неприятность довольно легко устраняется. Об этом подробно рассказывается здесь .

Собственно, вот и все, что можно сказать о ремонте светодиодных ламп своими руками. Если учесть, что ничего особо сложного в этом нет, а требуется лишь внимательность и аккуратность, не стоит прибор сразу же выбрасывать и тратить деньги на новый.

Рекомендовано для вас:

Как передать показания счетчика электроэнергии через интернет, телефон и терминал Почему генератор не дает зарядку на аккумулятор авто — причины и способы ремонта Скачки напряжения в электросети — основные причины и способы решения проблемы
