Ремонт светодиодных светильников

Простейший способ проверить цепь светодиодов лампы

Сначала пробуем разобрать саму лампу. Есть разборные модели но порой потребуется нагревать феном строительным или подрезать корпус. Вначале естественно визуальный осмотр. Как правило, сгоревший светодиод отличается по цвету или имеет подгоревшую ножку и контактные площадки для пайки светодиода обгорели или отслоились.

Способ 1.

Подать питание лучше отдельным блоком питания, на лампу. Обычно 3.7 вольта подается на каждый светодиод, но бывают и другие номиналы м

Необходимо обратить внимание что в зависимости от количества светодиодов и вольтаж изменяется. Для быстрой проверки светодиодных элементов лед лампы подручными способами можно использовать любую батарейку на 3 вольта и скрепки соединив контакты. Только соблюдайте полярность подключения

Только соблюдайте полярность подключения.

Присоединив контакты к скрепке и соблюдая полярность, проверяем по очереди светодиоды

Подобное устройство проверки используем и при проверке встроенной подсветки светильника.

Проверяем все светодиоды подсветки на работоспособность

Неисправность одного светодиода, влечет за собой отключение всех!

Способ 2.

Прозвонить прибором нужно все не повреждённые светодиоды в цепи. Но способ есть проще, подключив лампу к питанию провести нехитрые манипуляции

Поочерёдно замыкать (кинуть перемычку) контакты каждого светодиода пинцетом или проводом с зачищенными и залуженными контактами.
Лампа загорится тогда, когда вы найдёте (замкнёте контакты) на сгоревшем светодиоде. В случае если этого не произошло, смотрите далее по цепи.
Проверяйте плату на причину прогаров, вздутие конденсаторов, проверьте внимательно дорожки на самой плате регуляторе. Подпаяйте оборванные контакты.

Нельзя заменять светодиод перемычкой, когда в общей цепи их менее 10, произойдёт перегрузка конденсаторов, блочные светодиоды, сгорят, когда в одном корпусе их по 3 шт. Определить их можно по трём тёмным точкам, внутри жёлтого или белого кристалла.

Ремонт лампы светодиодной

Важно знать что, светодиод имеют полярность и при его замене нужно правильно его установить на плату. Все светодиоды припаяны печатным методом, то есть погружены в олово. Обычно, для запайки светодиода используют паяльный фен

В домашних условиях хоть и затруднительно, но возможно нанести паяльником больше олова

Обычно, для запайки светодиода используют паяльный фен. В домашних условиях хоть и затруднительно, но возможно нанести паяльником больше олова.

Для установки достаточно установить его на печатную плату и прогреть паяльником его торцы с контактными площадками. При мощной припайке придется дополнительно с низу подогреть плату паяльником

Важно не перегреть при пайке светодиодный элемент!

Видео:

Возможный способ ремонта светодиодных ламп с помощью токопроводящей пасты.

Видео:

Некачественная продукция

Чаще причина перегорания — это некачественная сборка. Такая сборка и стоит дешево, хотя внешне дизайн лампочки хороший и упаковка яркая, имеет товарный вид

На рекламном стенде они светят ярче аналогов, на что покупатели обращают внимание и отдают предпочтение такому товару. Но такая лампочка не прослужит заявленный на упаковке срок, так как в ней резистор и конденсаторы подобраны для свечения на всю мощность, что ведет к сокращению срока эксплуатации, перегоранию

Некачественная продукция имеет плохую пайку, которая проведена с нарушениями технологии. Эта причина не видна при покупке лампы, как и многие другие. Этим и пользуются производители некачественных товаров.

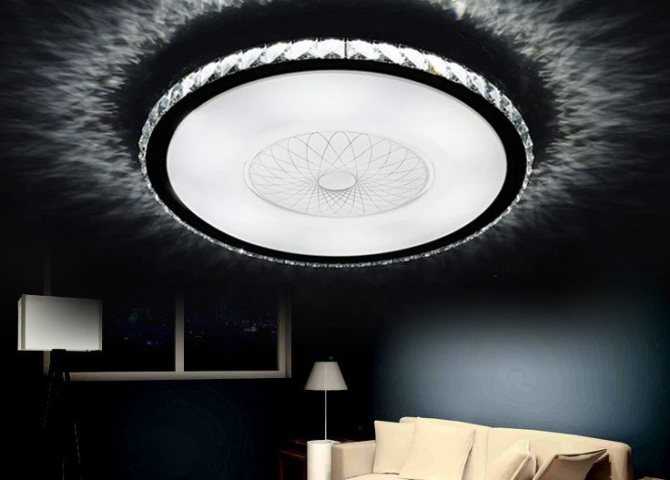

Конструкция светодиодных люстр и визуальный осмотр

Светодиодные подвесные светильники, работающие от пульта дистанционного управления, появились сравнительно недавно. Их устройство знакомо далеко не всем, поэтому вкратце рассмотрим конструкцию приборов.

В самой простой комплектации люстра на светодиодах состоит из корпуса (металлического, пластикового, стеклянного), блока с регулятором (драйвера). Последний элемент используется как выпрямитель напряжения, на нем размещают клеммы и зажимы, к которым подводится питание от промышленной сети. Проводами блок питания соединен с лампами.

Изучите конструкцию устройства, используя приложенную к нему инструкцию, чтобы разобраться, где находятся блоки управления. Они могут устанавливаться как внутри, так и снаружи изделия.

Ремонт люстры без пульта ДУ намного проще. В таком приборе установлен диод или диодный мост с электролитами и резисторами. Также есть катушка с обмоткой для уменьшения пульсации.

Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:

Снимите прибор с потолка или стены и удалите крышку корпуса.
Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.
Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.
Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.
Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.

Виды поломок и их причины

Чтобы сделать ремонт потолочных светодиодных светильников своими руками, нужно изучить основные разновидности поломок и факторы их появления.

Если пульт не реагирует на прикосновения вдалеке/вблизи и дело вовсе не в батарейках, возможны следующие причины неисправности: поломка пульта из-за засоренных контактов, которые нуждаются в спиртовой очистке; дисфункция работы некачественного китайского устройства, требующее его полного замены; плохая работа реле прибора.

Если пульт дистанционного управления работает с третьей или пятой попытки, реагирует на прикосновения только вблизи, значит, дело состоит в плохом реле, нуждающимся в замене, прерывании шлейфа светодиодов в результате отсутствия контакта или его плавления. Также причина может заключаться в поломке блока управления светильника. Нередко ремонт люстр с пультом ограничивается установкой более качественных батареек.

Стационарный выключатель дает сбой в результате окисления проводов, сбоя в работе трансформатора, неправильно подобранной электросхемы, регулярных скачков в сети, перегреве и перенапряжении. Часто причина явления заключается в некачественном выключателе и неправильной эксплуатации устройства.

Светодиоды с лампочками не светятся по причине сбоя или выхода из строя блока питания, самих светодиодов и ламп, перегорания. Также иногда проблемой является сбой сети, высокое напряжение, перегрев устройства и некачественных осветительных приборов. В любом из перечисленных случаев требуется полная замена.

Светодиодная люстра не включается из-за плохого соединения, некачественной проводки, давшей сбой на уровне самого устройства или возле выключателя. Также проблема заключается в отсутствии проверки работы светильника перед покупкой — возможен заводской брак. Иногда причина кроется в неполадках работы пульта ДУ.

Подготовка к ремонту светодиодных приборов

Подготовка к починке светодиодной люстры включает выполнение следующих простых шагов:

Создание электроизоляции каждого инструмента. Категорически запрещено использовать пассатижи или клещи с голыми рукоятками.
Отключение от сети питания люстры и ее демонтаж с помощью отвертки, плоскогубцев, ножа и других подручных инструментов.
Поиск проблемы визуальным осмотром и мультиметром.

Визуальный осмотр

Осуществляя визуальный осмотр перед починкой люстры, важно понимать ее конструкцию и особенности эксплуатации. Сложно устроенные осветительные приборы, к примеру, растровые, содержат драйвера и лампы разных видов, а некоторые другие разновидности — антенну с несколькими блоками управления

Последовательность ремонта светодиодных уличных светильников будет напрямую зависеть от конструктивных особенностей изделия

Поэтому до осмотра и починки важно изучить инструкцию для обнаружения блоков управления и последующего ремонта

Проверка цепи светодиодов лампы

Для проверки цепи светодиодов лампы можно взять перемычку и поочередно устанавливать ее между контактами каждого диода пинцетом. В случае отсутствия перемычки можно подключить лампу к сети, взять любой провод и зачистить оба кончика лужением контактов. Затем замкнуть контакты сгоревшего светодиода и наблюдать за реакцией. Если прибор не загорелся, возможно перегорели несколько диодов.

Установка автономного осветительного прибора

Чтобы установить светодиодный светильник, функционирующий на батарейках, нужно проделать следующие манипуляции:

выбрать прибор;
определиться с его местом размещения;
открыть заднюю крышку светильника и установить в пазы батарейки;
закрыть прибор;
установить с помощью крепежных элементов, прилагаемых к светильнику, или самоклеящейся основы на любую поверхность;
отрегулировать угол наклона плафона (если позволяют конструкционные особенности прибора).

Установка светильника на поверхность

Некоторые модели, такие как настольные, вообще не требуют установки. Их нужно только настроить и поставить в нужное место.Как видим, монтаж светильника светодиодного типа, работающего на батарейках, прост и не требует затраты времени и сил.

Достоинства автономных приборов

Автономные led завоевали свою популярность благодаря наличию целого ряда преимуществ:

небольшие габариты, которые позволяют разместить лампу в различных местах квартиры или дома, будь-то чулан, шкаф-купе или сарай;
наличие достаточно большого выбора самых разнообразных моделей, как по конструкционным особенностям, так и по техническим характеристикам;

высокая долговечность приборов и источников света. Светодиодный светильник устойчив к вибрационным влияниям, а также способен выдерживать механические воздействия без нарушения своей работоспособности;
длительный срок службы. Такая лампа может проработать около 100000 часов;
при работе такие светильники потребляют минимум электроэнергии. Поэтому их установка не разорит, а наоборот, — позволит больше экономить на оплате коммунальных служб;
отменные световые характеристики приборов;
простой монтаж, который из-за отсутствия необходимости подключать лампу к сети напряжения, будет в разы безопаснее и проще;

Установленный автономный светильник

возможность установить осветительный прибор на любую поверхность;
отсутствие проводов, которые нужно маскировать;
автономную светодиодную лампу можно использовать как ночник;
элегантный и красивый внешний вид;
доступная стоимость.

Перечисленные выше достоинства данной светодиодной продукции и позволили ей стать лидером на рынке осветительных приборов и получить достаточно широкое распространение в мире.

Замена светодиодной ленты в светильнике своими руками

Заменить светодиодную ленту своими руками в доме несложно

Важно знать, как она устроена, изучить инструкцию и схему ее работы. Также требуется иметь минимальные знания и навыки в электрике

Лучше всего в этом помогут обучающие видео-ролики.

Как правило, осуществить замену ленты можно выполнением следующих шагов:

Снять и разобрать светильник.
Осмотреть конструкцию изнутри на предмет дефектов.
Заменить поврежденные элементы или спаять разорванные контакты.

Дополнительно, чтобы отремонтировать и починить прибор, может понадобиться подтягивание всех винтов и перепакование клеммников.

Как отпаять светодиод от площадки

Для отпаивания светодиода от площадки требуется взять термопинцет, лезвие для бритья и паяльную станцию. Вначале нужно прикрепить светодиодную ленту к столу. Для этого подойдет двухсторонний скотч. Далее выполнить следующие шаги:

Разогреть паяльник и приготовить половинку лезвия.
Начать плавить олово на любом выводе светодиода, продвигая лезвие между выводом и печатной площадкой.
Аккуратно освободить место пайки для теплоотводящей подложки, не касаясь жалом паяльника корпуса.
Срезать олово и проверить результат, прозвонив все дорожки с помощью тестера.

Важно не допустить повреждение дорожки из-за утраты топологии рисунка и возможной порчи всего изделия. Также срезать можно без нагревания паяльника

Схемы драйверов для светодиодов от сети 220в

Самая простая схема подключения светодиодной ленты к сети 220 Вольт включает в себя значения Iобщ, I led и I vd. Сопротивление с мощностью резистора зависит от тока светодиода. Ее рассчитывают по закону Ома. Мощность рассеивания вычисляют из этой же формулы.

Во второй схеме ток через резистор включает в себя значения L, VD, LED, N. Ток проходит в два раза меньше, а значит, выделяется в четыре раза меньше мощности. Однако под эту схему понадобится диод с обратным напряжением, к примеру, 1N4007 (КД258).

Ремонт драйвера светодиодной лампы

Если в драйвере находятся небольшие SMD-компоненты, для ремонта нужно взять паяльник и медную проволоку, а затем выявить сгоревший диод и выпаять его по электрической схеме. В случае отсутствия повреждений следует выпаять все элементы и прозвонить тестером. Устранив негодный элемент, вмонтировать новый.

Актуальные системы освещения

Для воплощения оригинальных идей в настоящее время дизайнеры применяют различные приемы, такие как :

Многоуровневое освещение.
Нижний свет (светильники, встроенные в пол).

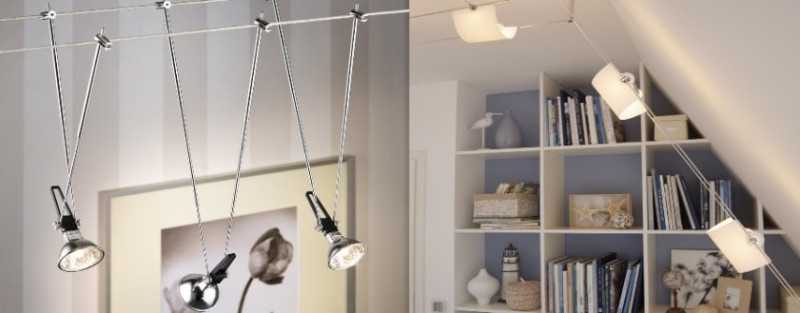

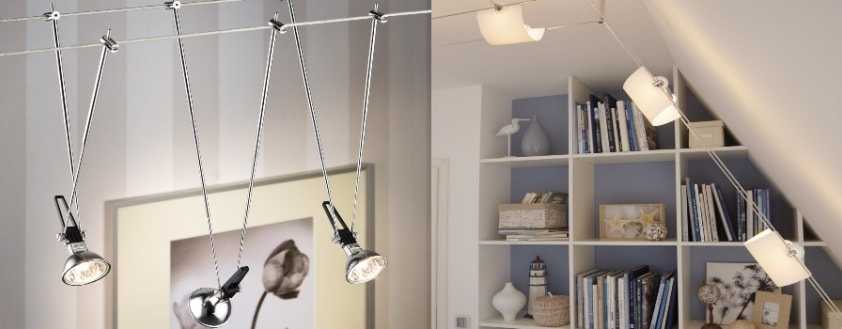

Системы подвижных светильников.
Использование многочисленных встроенных точечных светильников в сочетании с каскадом небольших подвесных галогенных ламп.
Использование софитов всевозможных конфигураций.
Использование светильников, изготовленных под конкретный архитектурный стиль.

Современное освещение не обходится без применения светодиодных источников света, долговечность которых гораздо больше, чем у ламп накаливания. Их чаще используют для подсветки как точечно, так и в виде светодиодных лент (шнуров), что дает возможность создавать удивительные световые эффекты.

Креативные системы освещения

С помощью групп точечных светильников можно не только красиво оформить потолок, но и создать зонирование помещения, освещая определенные места. Точечное освещение, скомбинированное с другими осветительными приборами дает возможность равномерно покрыть помещение и сделать нужные акценты.

Также в арсенале дизайнеров имеются приемы, с помощью которых можно визуально менять объем помещения. Например, если стены и потолок отделать светоотражающими материалами, то с помощью яркого света можно зрительно расширить пространство. А применяя светильники с отражателями, направленными вверх, можно визуально поднять низкий потолок. Слишком высокий делают ниже, затемнив его поверхность, и разместив на нем абажуры с направленным вниз источником света.

Конструкция и основы функционирования

Конструкция светодиодного светильника

Светодиодные светильники — электрическая дуга, зажигаемая в вакууме на границе p-n перехода. Осуществляя управление напряжением, можно делать регуляцию света дуги. По конструкции люстры включают в себя крепежный узел с блоком управления, радиоприемником, осветительным сегментом, пультом ДУ, декором. Кроме того, часто в приборы встроены музыкальные системы с колонками и ленточной подсветкой.

В состав крепежного узла входит планка с крестовиной, блока управления — контроллеры с печатными платами и проводами, а в сегмент освещения — патроны с гнездами для светодиодов.

Как отремонтировать люминесцентный светильник

В большинстве случаев наиболее простой выход состоит в замене неисправных элементов. Проверить можно путем установки заведомо исправного элемента. Полноценный ремонт люминесцентного светильника сопряжен с рядом трудностей и требует наличия определенной квалификации и опыта. Перед тем как разобрать светильник дневного света, необходимо убедиться, что он отключен от сети и электричество на него не подано.

Проще всего найти замену неисправному стартеру. Заставить светильник включиться можно, установив вместо него кнопку. Данный способ опасен тем, что удержание кнопки сверх необходимого времени может вызвать перегорание нитей накаливания электродов.

Сложнее использование ламп без дросселя. Разработано несколько работоспособных вариантов такого включения. Большинство схем использует принцип умножения напряжения сети для устойчивого запуска. В данных схемах применяются выпрямительные диоды и батареи конденсаторов, что вызывает увеличение габаритов самодельной ПРА. В качестве дросселя для ограничения тока используется мощный резистор или лампа накаливания 25-40 Вт, в зависимости от мощности люминесцентного светильника.

Простейший способ проверить цепь светодиодов лампы

Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).

Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится

Если этого не произойдет, то, возможно, перегорело более одного диода.

Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.

Почему лампы «моргают»?

Не всегда поломка люстры со светодиодами вызвана неисправностью проводки или монтажной платы контроллера. Иногда источник света при включении начинает «моргать» без видимых проблем внутри конструкции.

Причин этого явления может быть две:

Подключение осветительного прибора через выключатель с подсветкой. В данном случае при отключении питания сеть остается разомкнутой не полностью. Имеется в виду, что излучатель подсветки замыкает ее через себя. В результате светодиоды люстры с пультом управления будут моргать. Ремонт в данном случае делать не придется, а лишь меняется выключатель.
Эффект моргания вызван характеристиками излучателей. Речь о пульсации свечения. Качественные светодиоды характеризуются практически полным отсутствием такого явления. Дешевые аналоги с большой доли вероятности будут «моргать». Чтобы сделать ремонт своими руками, нужно демонтировать осветительный прибор и разобрать блок питания светодиодных излучателей. Наименее затратным способом решить проблему является установка дополнительного конденсатора.

Чтобы не пришлось в дальнейшем делать ремонт люстры, в данном случае рекомендуется изначально обращать внимание на качественные светоизлучающие диоды

Проверка ламп: диодных и галогенных

Определить степень исправности ламп можно, используя мультиметр. При этом необходимо своими руками измерить сопротивление тела накала. Иногда достаточно ограничиться визуальным осмотром. Дело в том, что лампы с нитью накаливания проверяются на работоспособность достаточно легко – посредством оценки состояния тела накала.

Ремонт осветительного прибора с пультом управления придется выполнять чаще, если при замене галогенного источника света не используется салфетка или неворсистый материал, что приведет к быстрому перегоранию лампы.

Обычно рекомендуется менять все диоды сразу, так как после выгорания нескольких излучателей, интенсивность свечения остальных будет заметно ниже. Ремонт осветительного прибора с пультом управления в данном случае обойдется довольно дорого, так как светоизлучающие диоды предлагаются по высокой цене.

Как избежать частого перегорания ламп?

Причины выхода из строя источников света разных типов могут быть различными. Общий негативный фактор для всех ламп – бросок тока при подаче питания. В случае с галогенными исполнениями нить накала попросту истончается со временем в таких условиях работы. И при очередном включении осветительного прибора с пультом управления лампы перегорают.

Еще одна причина – прямой контакт с колбой при установке или замене источника света. Если ремонт люстры будет выполняться своими руками, то выкручивать галогенные лампочки рекомендуется в перчатках из неворсистого материала. Можно использовать салфетку.

Дело в том, что галогенные лампы сильно греются во время работы. И оставшиеся на поверхности частицы или вещества выгорают, что приводит к перераспределению температур на поверхности колбы. В результате источник света быстро сгорит.

Светодиодные излучатели служат намного дольше, однако, и на эти осветительные элементы оказывает негативное воздействие бросок тока при включении. В большей мере это касается дешевых ламп, где часто используются некачественные материалы и элементы. Вина за быстрый выход из строя таких излучателей возлагается на балластный преобразователь.

Еще одна причина, по которой может потребоваться ремонт люстры, заключается в неэффективном охлаждении диодных излучателей. Чтобы избежать таких проблем, рекомендуется устранить вероятные факторы опасности: подбирать светодиоды надежных производителей, обеспечить отвод тепла, производить замену галогенных ламп в перчатках.

Перед тем как приступать к демонтажу прибора, проверяется выключатель, пульт управления, проводка. Затем уже снимается люстра и определяется причина поломки. Чтобы ее отремонтировать, нужно проверить светодиодный и галогенный блоки, контроллер.

Простейший способ проверить цепь светодиодов лампы

Если этого не произойдет, то, возможно, перегорело более одного диода.

Правила для различных помещений

Общее освещение гостиной, как правило, должно быть ненавязчивым и приглушенным, а локальное — более ярким, освещая различные зоны.

В спальне общий свет делают мягким и рассеянным, а трюмо и прикроватные тумбочки оборудуют стационарными осветительными приборами.

Для кухни тоже существуют свои правила – индивидуальная подсветка рабочей зоны, для чего чаще всего используют точечные светильники, и освещение над обеденным столом с использованием плафонов или подвесных конструкций.

Для организации общего освещения в ванной комнате применяют точечные светильники, размещенные в подвесном потолке. Дополнительно можно использовать бра или светодиодные подсветки для освещения зеркала.

Для прихожей применяют как точечное потолочное освещение, так и отдельные бра, которые в комбинации с зеркалами дают эффект визуального расширения пространства.

Различные виды освещения в интерьере дают возможность красиво обыграть все пространство, создав комфорт и снизив негативную нагрузку на глаза.

Ремонт шунтированием

Проще
всего это сделать при помощи капельки олова. Кто-то припаивает сюда тоненький
проводок или даже накладывает кусочек фольги.

Но
все это сложнее и менее надежно.

Поэтому
берете паяльник, подносите олово и капаете на место, где раньше стоял
светодиод.

А
если нет под рукой паяльника, что делать в этом случае?

Возьмите
олово, которое продается в виде тонкой проволоки на катушке, разогрейте его “реактивной”
газовой зажигалкой и капните на контактную площадку.

Если нет в наличии ни паяльника, ни олова, можно попробовать капнуть токопроводящий клей.

Весь
ремонт со вскрытием лампы займет у вас не более 5 минут. Для проверки
работоспособности можете не ставить колбу на место, а прямо так вкрутить
лампочку в патрон и включить свет.

Особой
разницы в свечении вы даже не заметите.

Устройство и схема драйвера светодиодной люстры.

Схемы драйверов на светодиодные светильники есть также в этой статье. Там это – стабилизированные источники тока.

Для светодиодов как раз и нужен ток, то есть источник с большим выходным сопротивлением. Если светодиод подключить к источнику напряжения (у которого выходное сопротивление гораздо ниже сопротивления диода), то ток после некоторого напряжения будет Очень быстро возрастать, пока диод не сгорит.

Блок питания (инвертор) для последовательного включения светодиодов люстры

А данный драйвер – простейшее устройство, я такие паял в 7-м классе, в радиокружке. Источником тока его можно назвать с большой натяжкой, из-за того, что его выходное сопротивление больше либо равно сопротивлению нагрузки. Это мы посчитали выше.

Вскрываем, и видим незатейливую плату без единого активного элемента:

Разбираем светодиодный драйвер

Коричневые бочонки – это балластные (ограничительные) конденсаторы. Они на рабочее напряжение 400 В, емкость на 0,33 мкФ:

Ограничительный конденсатор светодиодного драйвера

и 0,82 мкФ:

Ограничительный конденсатор светодиодного драйвера

На корпусах написано соответственно 334 и 824. Что это означает – поищите “Обозначения цифро-буквенные на конденсаторах”. Я писал об этом в статье по ремонту контроллера люстры с пультом, ссылка выше.

Вид со стороны пайки:

Драйвер питания последовательных светодиодов люстры. Схема со стороны пайки.

И наконец,

Конструкция светодиодных люстр и визуальный осмотр

Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:

Снимите прибор с потолка или стены и удалите крышку корпуса.
Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.
Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.
Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.
Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.

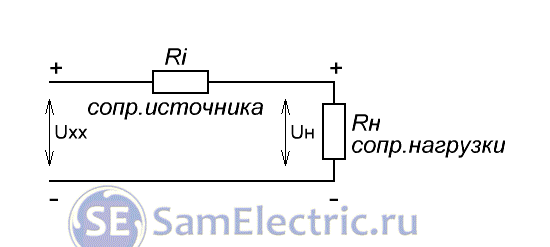

Расчеты сопротивления источника и светодиодов

Теперь для интереса посчитаем выходное сопротивление источника питания и сопротивления светодиодов. В расчетах участвуют – старый добрый Ом со своим знаменитым законом и формула делителя напряжения.

Итак, для случая на 30 светодиодов имеем:

Напряжение холостого хода источника тока – 305 В,
Напряжение источника тока под нагрузкой – 107 В,
Ток в цепи (да, ещё старина Кирхгоф со своим 1-м законом!) – 0,02 А.

Чтобы расчеты были понятнее, прилагаю схему:

Схема для измерения сопротивлений

Предполагаем, что на вход схемы подается напряжение от идеального источника ЭДС с нулевым внутренним сопротивлением. Реальный источник электричества имеет внутреннее сопротивление Ri, которое мы сейчас посчитаем.

При измерении напряжения холостого хода Uн = Uхх = 305 В, поскольку входное сопротивление вольтметра гораздо больше внутреннего сопротивления источника Ri.

При подключении нагрузки Uн = 107 В, значит, напряжение, падающее на внутреннем сопротивлении источника Ri, равно 305 – 107 = 198 В.

Зная ток, посчитаем внутреннее сопротивление:

Ri = 198 В / 0,02 А = 9900 Ом.

Много это или мало? Всё познается в сравнении. В данном случае – в сравнении с сопротивлением нагрузки:

Rн = 107 В / 0,02 А = 5350 Ом.

Это – сопротивление последовательно соединенных светодиодов, когда через них протекает ток 0,02 А. Значит, сопротивление одного светодиода равно 5350 Ом / 30 = 178 Ом.

Мы видим, что сопротивление источника электропитания больше сопротивления нагрузки. Значит – перед нами – источник тока. То есть, при изменении сопротивления нагрузки (количества светодиодов) в некоторых пределах ток почти не меняется.

Можно посчитать сопротивление диодов, когда их 22 штуки, оно будет меньше из-за того, что ток будет больше, а вольт-амперная характеристика диода нелинейна.

Ладно, что-то мы отклонились от темы.

Теперь – обещанный десерт.

Порядок поиска неисправности

Самостоятельно определить неисправности светодиодных ламп несложно.

Но потребуется проверить целый ряд основных параметров, выполнить визуальный осмотр, а также произвести при необходимости демонтаж и замену.

Проверка наличия и номинала промышленного напряжения

К основным техническим характеристикам относятся показатели, представленные потребляемой мощностью и рабочим напряжением. Значительная часть светодиодных ламп, предназначенных для эксплуатации в домах, рассчитана на напряжение питания в пределах 110-220В. Проверку нужно выполнить тестированием при помощи мультиметра.

Разборка лампы

Как разобрать светодиодную лампочку? Разобрать корпус лампы не сложно, так как особенностью устройства светорассеивающего купола является наличие специальных защелок. После того, как защелки будут отжаты отверткой или острым ножом, открывается полностью доступ ко всей внутренней части осветительного прибора. Следующий шаг – извлечение платы со светодиодами.

Разобранная лампочка

Для крепления могут использоваться винты, которые требуется осторожно отвернуть. Затем от корпуса выполняется отделение цоколя, плотно обжатого вокруг корпуса

Демонтаж производится равномерным отжимом зазубрин по окружности, после чего можно отделить провода, соединяющие светодиодную плату с блоком питания. На заключительном этапе извлекается непосредственно блок питания.

Визуальный осмотр

После разборки можно визуально проверить схему питания светодиодной лампы на наличие внешних повреждений

Тщательному осмотру подвергается также и сама схема, на которой нужно полностью исключить наличие оплавленных, деформированных или подгоревших элементов, которые следует осторожно выпаять и произвести замену

Проверка радиодеталей на неисправность

Если в процессе визуального осмотра внутренней части причину неполадок в светодиодном осветительном приборе найти не удалось, то необходимо очень внимательно и тщательно «прозвонить» мультиметром каждую деталь, расположенную на плате.
