Расширительный бак для системы отопления, давление, принцип работы

К чему приведет неправильно подобранный расширительный бак?

Если при нагреве теплоносителя в отоплении объема расширительного бака не хватит, то избыток теплоносителя будет сливаться через специальный аварийный клапан. После того, как система снова остынет, возникнет недостаток теплоносителя. Плюс ко всему упадет давление в системе отопления.

Котлы и другое оборудование имеют нижний порог по давлению, преодолев который, отопление попросту не запустится. Исправить эту ситуацию поможет обычный долив теплоносителя.

Если такая ситуация будет возникать постоянно, то повышается риск выхода из строя оборудования. Поэтому лучше подбирать расширительный бак правильно.

Особенности монтажа бачка мембранного типа

После того как выполнены все расчеты, можно начинать монтаж расширительного бачка. Довольно важным моментом является выбор его месторасположения в общей схеме. На это влияет тип системы – гравитационная или с принудительной циркуляцией. Невзирая на то, что суть задачи расширительного бака в отопительной системе не меняется – неправильная установка может вызвать сбои во время работы.

Монтаж мембранного расширительного устройства в отопительной системе, делается только на обратной трубе перед циркуляционным насосом. Одно из обязательных условий – это соблюдение в помещении температурного режима. Уровень нагревания воздуха не должен составлять не меньше +5°С. Установке не должны мешать посторонние предметы. Данное требование касается и обслуживания сооружения.

Правильный монтаж расширительного бачка в систему отопления заключается в соблюдении его уровня. Устройство должно располагаться строго вертикально. Даже незначительное отклонение может вызвать неполадки в работе всей системы. Для того чтобы обеспечить безопасность при обслуживании, на воздушную камеру необходимо установить воздушный клапан для того чтобы была возможность быстрее сбросить давление в момент аварийной ситуации.

Для того, у кого есть специальные навыки для проведения сантехнических операций, не потребуется много усилий для установки расширительного бака. Как он должен врезаться, можно увидеть на схеме:

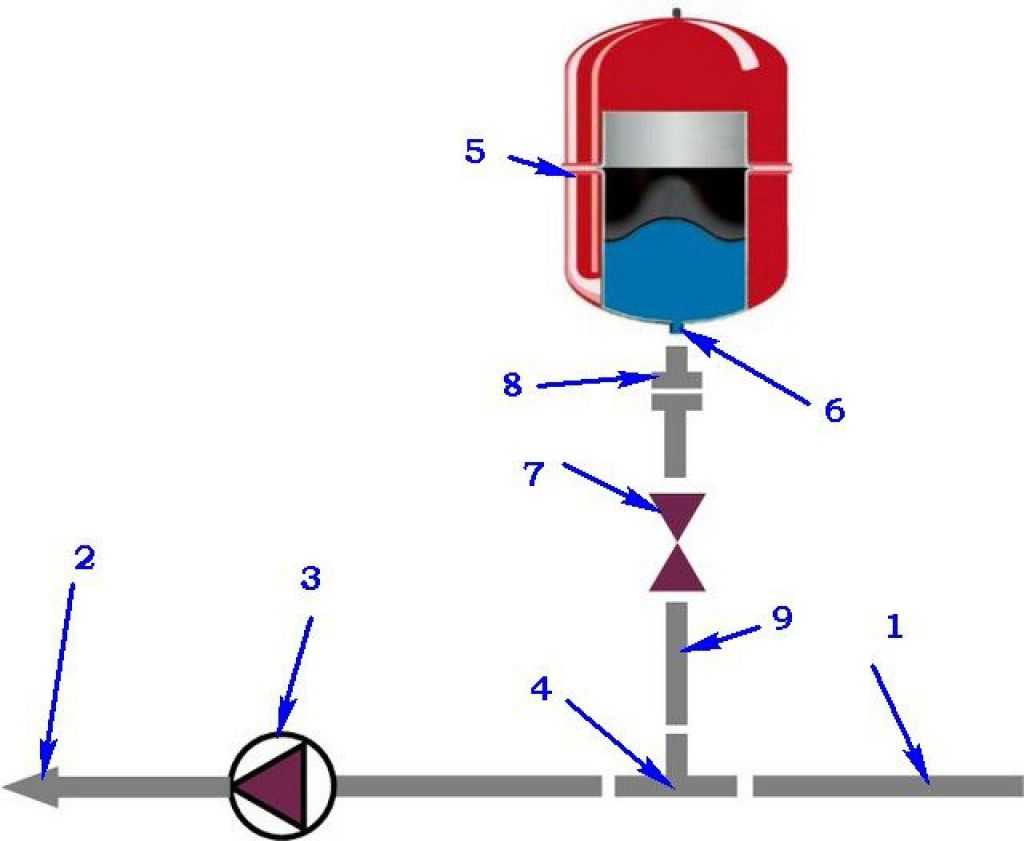

На трубе обратки (позиция 1), как можно ближе ко входу в отопительный котел (позиция 2), но как правило – перед циркуляционным насосом (позиция 3), необходимо выполнить разрез, куда должен запаковываться тройник (позиция 4). Методы установки бывают разными – все зависит о того, какой тип труб используется – полипропилен, металлопластик либо металл.

На патрубок (позиция 6) непосредственно расширительного бачка (позиция 5) запаковывается шаровой кран (позиция 7). Он нужен для обеспечения возможности отключения расширительного бачка при необходимости осуществления профилактики или ремонта. Для подобных случаев также стоит между краном и бачком установить соединение с накидной гайкой – «американкой» (позиция 8). Во время работы кран должен всегда находиться в открытом положении.

К тройнику от крана идет соединительный участок трубы (позиция 9). Его длина и конфигурация (количество поворотов и изгибов) не имеют большого значения – но как правило это выполняется по более удобному и короткому пути от места монтажа бака до трубы с обраткой.

Главное отличие работы расширительного бака в закрытой отопительной системе заключается в том, чтобы была возможность его быстро демонтировать. Для этого необходимо установить 2 отсекающих крана в момент монтажа – один на подводящий патрубок к системе отопления, а второй — на водяную камеру бака. Их прикрытие позволит быстро демонтировать бак для выполнения ремонта либо замены на новый.

Соблюдая все указания и рекомендации, указанные в инструкции по монтажу, можно легко и просто своими руками установить расширительный бачок для отопления. Но если есть какие-либо сомнения в собственных силах и навыках, редакция santehnikportal.ru рекомендует обратиться за помощью к профессионалам, которые помогут правильно и надежно установить расширительный бак, который обеспечит корректную и стабильную работу отопительной системы и тем самым поможет предотвратить возможные неисправности.

С детства увлекался конструированием и ремонтом. Сначала собирал самолетики, ремонтировал сломанные игрушки, потом чинил кухонный инвентарь и помогал папе с ремонтом в доме. Сегодня занимаюсь проектированием и монтажом систем отопления, вентиляции, водоснабжения и канализации. Ремонтом и установкой сантехники. В свободное время пишу статьи на эту тему.

голоса

Рейтинг статьи

Мембранные расширительные баки для систем отопления Wester

Общий вид фронт	Общий вид сзади	Вид сверху	Вид снизу
Все объемы

Увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить

Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C

— Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления. — Основные элементы бака — корпус из высококачественной стали, эластичная мембрана из каучука. — Давление в воздушной полости для баков от 8 до 150 литров — 1,5 бара, от 200 до 10 000 литров — бара. — Теплоноситель в системе отопления — вода с содержанием гликоля не выше 50%. — Расширительные баки комплектуются сменной мембраной. — Температурный режим работы — от -10 °С до +100 °С — Срок службы — 100 000 циклов. — Цвет корпуса — красный.

Характеристики и цены >>>

Наименование	Стоимостьс НДС, руб.
Мембранный бак для отопления Wester WRV8	1 391,00	Купить Мембранный бак для отопления Wester WRV8
Мембранный бак для отопления Wester WRV12	1 073,00	Купить Мембранный бак для отопления Wester WRV12
Мембранный бак для отопления Wester WRV18	1 173,00	Купить Мембранный бак для отопления Wester WRV18
Мембранный бак для отопления Wester WRV24	1 343,00	Купить Мембранный бак для отопления Wester WRV24
Мембранный бак для отопления Wester WRV35	2 199,00	Купить Мембранный бак для отопления Wester WRV35
Мембранный бак для отопления Wester WRV50	2 624,00	Купить Мембранный бак для отопления Wester WRV50
Мембранный бак для отопления Wester WRV80	3 832,00	Купить Мембранный бак для отопления Wester WRV80
Мембранный бак для отопления Wester WRV100	5 508,00	Купить Мембранный бак для отопления Wester WRV100
Мембранный бак для отопления Wester WRV150	8 325,00	Купить Мембранный бак для отопления Wester WRV150
Мембранный бак для отопления Wester WRV200 (top)	12 367,00	Купить Мембранный бак для отопления Wester WRV200 (top)
Мембранный бак для отопления Wester WRV300 (top)	15 114,00	Купить Мембранный бак для отопления Wester WRV300 (top)
Мембранный бак для отопления Wester WRV500 (top)	29 572,00	Купить Мембранный бак для отопления Wester WRV500 (top)
Мембранный бак для отопления Wester WRV750	67 580,00	Купить Мембранный бак для отопления Wester WRV750
Мембранный бак для отопления Wester WRV1000	90 664,00	Купить Мембранный бак для отопления Wester WRV1000

Как правильно подобрать и устанавливать расширительный бак

При выборе модели расширительного бака учитывается ряд параметров:

Начальное настроечное и максимальное давление в системе в свою очередь рассчитываются по формулам:

Pmin =Ратм+Рст.max-0,1(H+h2+1),Pmaх= Ратм+Pпк+ Рст.Б- Рст.пк-0,1h2,

где Ратм — атмосферное давление, Рст.max – статическое давление в нижней точке системы, Н – разница в высоте между точкой расположения бака и нижним уровнем системы, h2- разница между центром бака и точкой врезки, Pпк — настроечное давление предохранительного клапана, Рст.Б и Рст.пк – статическое давление на уровне монтажа клапана и установки бака, соответственно. Все показатели давления измеряются в барах, высоты – в м., при расположении бака ниже основной линии h2 ставится в формулу со знаком «-».

Последнее значение определяется опытным (сливом воды с системы) или расчетным путем (сложением объема котла, всех радиаторов и трубопровода или навскидку, от 15 л на 1 кВт тепловой мощности системы).

При использовании антифризов с большим чем у воды коэффициентом расширения объем бака увеличивают на этот процент. Отклонения в меньшую сторону (3-6% от объема циркуляции) допускаются лишь в контролируемых низкотемпературных системах.

Техническое обслуживание и эксплуатация расширительного бака

Эксплуатация такого бачка несложная. Нужно периодически осматривать емкость, подходящие к ней шланги, трубы, патрубки. Обязательно следить за уровнем жидкости в гидробаке. При чрезмерном снижении ее уровня в систему попадет воздух, возникнет воздушная пробка и работа отопления нарушится.

Расширительный бак для открытой системы отопления обойдется недорого, при этом устройство исключает гидроудары, поломки и другие технические проблемы. Для его изготовления и монтажа не требуются особые профессиональные навыки, поэтому такую емкость можно сделать и установить своими руками.

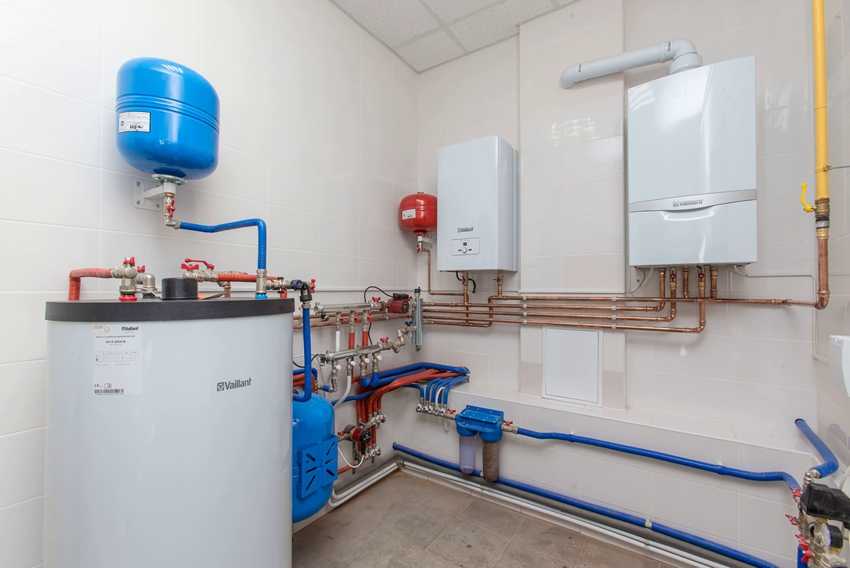

Место установки

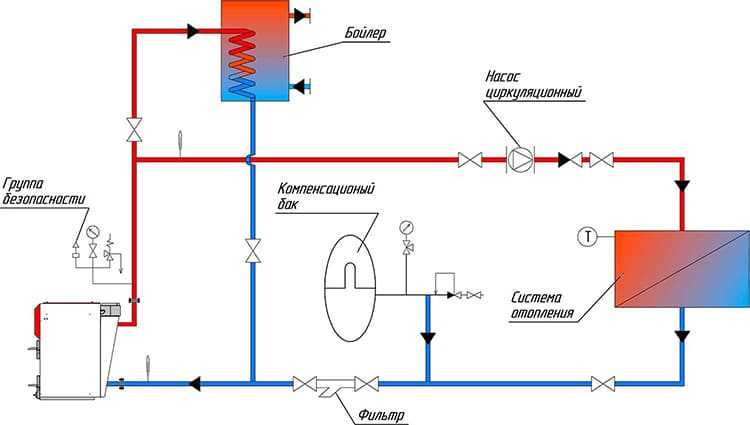

Расширительный бак для отопления закрытого типа устанавливается на прямом участке перед циркуляционным насосом. Перед, в том смысле, что насос гонит воду от расширительной емкости, а не в нее. В таком случае расширитель работает более корректно.

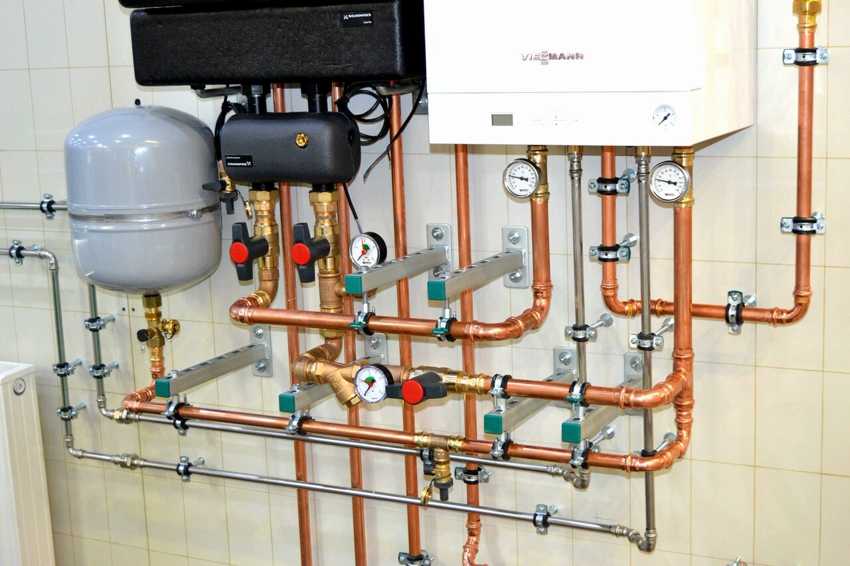

Для установки мембранного бака, монтируют тройник, от него идет труба, к которой подключается емкость. Высота установки не имеет значения. Но перед баком и за ним лучше поставить отсечные краны. Мембрана, выходит из строя раз в несколько лет. Еще чаще приходится его проверять, подкачивать. Чтобы для обслуживания не приходилось останавливать и сливать систему и ставят запорный кран. Его перекрывают и можно бачок снимать, проверять, ремонтировать.

В системах открытого типа, место установки расширительного бака выбирается исходя из других соображений. Его ставят в самой верхней точке системы. В этом случае он работает еще и как воздухосборник. Пузырьки воздуха стремятся вверх, а если в самой верхней точке стоит расширительный бачок, они тут и поднимаются на поверхность, выходя в атмосферу. Так что такой бак намеренно делают негерметичным, чтобы воздух из системы отопления имел возможность выходить естественным путем.

Мембранный расширительный бак для системы отопления закрытого типа

Мембранный расширительный бак предназначен для компенсации температурного расширения теплоносителя и поддержания необходимого давления в закрытых системах отопления.

Жидкости, которые используются в системах отопления, при нагревании, за счет теплового расширения, увеличивают свой объем. Например, объем воды при нагревании до 90 оС увеличивается на 3,55%. Если в качестве теплоносителя в системе отопления применяют антифриз на основе этиленгликоля, то объем жидкости увеличивается еще более.

Мембранный расширительный бак для отопления. Устройство и схема работы. Через воздушный клапан (ниппель) воздушную камеру автомобильным насосом наполняют сжатым воздухом.

В закрытой системе отопления без расширительного бака даже незначительное повышение температуры приведет к резкому росту давления и срабатыванию предохранительного клапана. Избыточная часть теплоносителя через клапан выльется наружу.

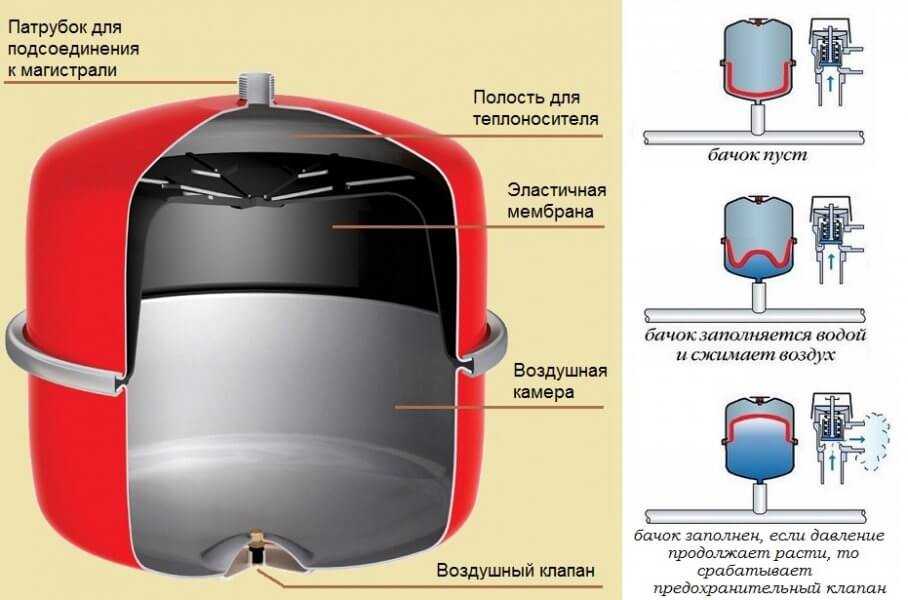

Мембранный расширительный бак для отопления представляет собой сосуд, разделенный на две части подвижной мембраной. Одна часть сосуда соединена с системой отопления и заполнена теплоносителем. В другую часть сосуда закачивается воздух под определенным давлением.

При изменении объема жидкости в системе отопления, мембрана в баке перемещается в ту или другую сторону. В результате объем, занимаемый жидкостью в баке, тоже меняется. Сжатый воздух по другую сторону мембраны действует как пружина, поддерживая рабочее давление теплоносителя и не допуская срабатывания предохранительного клапана.

Эксплуатационные ограничения и требования безопасности

В зависимости от конструкции расширительного бака и применяемых материалов производители накладывают определенные ограничения на их использование в системах отопления.

Как правило, производители предъявляют определенные требования к составу и коррозионным свойствам жидкости — теплоносителю в системе отопления. Например, ограничивают содержание этиленгликоля в растворе антифриза.

Запрещается использование расширительного бака при давлениях, превышающих допустимые величины, указанные в технической документации производителя. В месте присоединения расширительного бака к системе отопления, обязательно требуется установка группы безопасности, которая контролирует и ограничивает давление в баке.

В системах отопления частных домов и автономного отопления квартир используют баки и другое отопительное оборудование с рабочим давлением не менее 3 бар.

Не допускается расширительный бак для отопления использовать в системах питьевого водоснабжения.

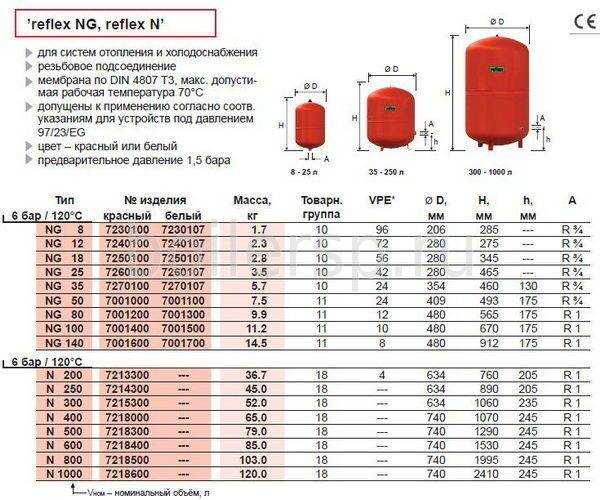

Определение объема расширительного бака и его выбор

Для нормальной работы отопления расширительный бак должен иметь достаточный объем. Есть два способа его определения: можно рассчитать по формуле, можно воспользоваться эмпирическими данными.

Объем расширительного бака для отопления выбирается под каждую из систем

Эмпирический путь

Начнем с эмпирического способа. По опыту эксплуатации сделан вывод, что если объем расширительного бака для отопления составляет около 10% от общего объема системы отопления, этого достаточно. Вопрос в том, как определить объем системы. Способов как минимум два:

Посчитать при заполнении (если заполняется водой и стоит счетчик или при заполнении теплоносителем из канистр — вы точно будете знать, сколько закачали жидкости).
Высчитать по объему элементов системы. Потребуется найти информацию о том, сколько литров помещается в одном метре трубы, в одной секции радиатора. С этими данными уже можно узнать объем системы отопления.

Объем теплоносителя в трубах разного диаметра Зная, сколько литров теплоносителя в вашем отоплении, легко рассчитать требуемый объем мембранного бака — он должен быть не менее 10% от этой цифры. В случае с баком открытого типа, реальный объем можно хоть удвоить — меньше вероятность того, что бачок опустеет. По минимуму, стоит добавить половину — вы все равно недольете его, минимум, на 1/3.

Мембранный расширительный бак для отопления берут обычно не слишком завышая расчетную цифру. Дело в том, что чем больше емкость, тем дороже стоит расширитель. И рост цены значительный. Тем не менее, брать меньший не стоит — давление будет «скакать», что приведет к раннему износу компонентов или вообще, останову системы. Наиболее вероятно, что отопление засбоит в морозы, потому что в холодную погоду теплоноситель более горячий, значит — его объем больше. И именно в эти моменты, объема расширительного бака может не хватить. Если вы заметили такие симптомы и расчет подтвердил, что мембранный бачок у вас недостаточного размера, не обязательно менять его на больший. Можно поставить второй

Важно чтобы суммарная емкость их была не менее расчетного значения

Если в системе антифриз

Антифриз для отопления имеет большее тепловое расширение, чем вода. Причем разные марки имеют различные характеристики. Поэтому, для теплоносителя этого вида, желательно объем расширительного бака предварительно рассчитать.

Тут есть два пути: определить как для воды, сделать поправку на большее тепловое расширение. Оно зависит от процентного содержания этиленгликоля (тосола). На каждые 10% гликоля добавляем 10% объема. То есть:

10% этиленгликоля — должны добавить 10% от найденного объема бака для воды;
20% этиленгликоля — 20% добавляем и т.д.

Этот расчет обычно оправдан, но можно найти более точные цифры, используя формулу (на рисунке).

Формула расчета объема расширительного бака для системы отопления

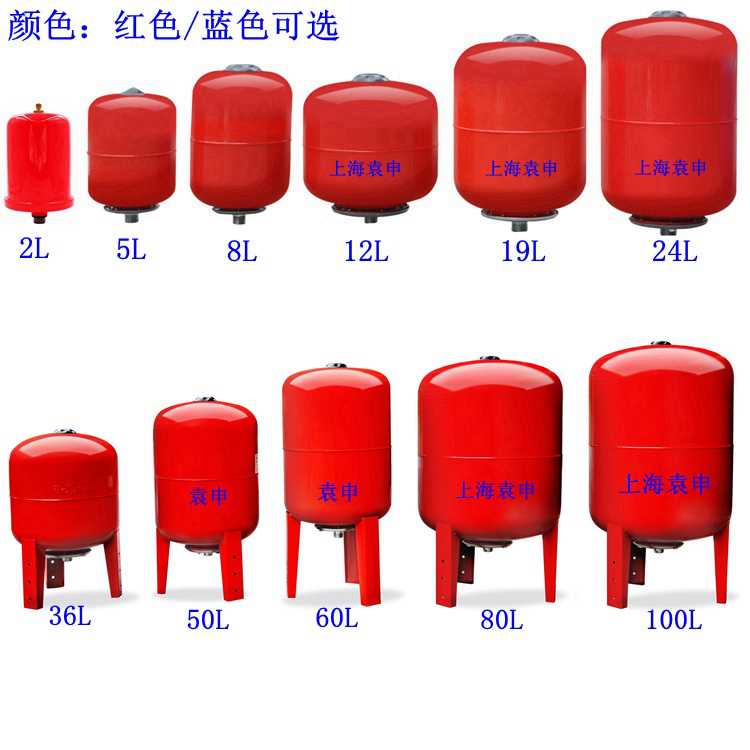

После того как вы определились с объемом, пора покупать расширительный бак. Но в магазине они есть разных цветов. Как минимум, есть синие (голубые) и красные. Так вот, мембранный расширительный бак для отопления всегда красного цвета. Синие — для водопровода, причем для холодной воды. Они значительно дешевле, но мембрана там сделана из резины не приспособленной к высоким температурам. Так что в системе отопления прослужит он совсем недолго.

Конструкция закрытого расширительно бака

Механизм действия расширительного бака зависит от конструктивных особенностей установленной в нем мембраны. Устройство с мембраной в виде диафрагмы представляет собой стальную бочку или плоский прямоугольный бак, разделенный пополам резиновой перегородкой. Еще на заводе в его верхнюю камеру закачивают воздух, создающий начальное давление. А после установки на объекте в нижнюю часть емкости поступает теплоноситель, приводя гибкую мембрану в движение. Когда она ложится на зеркало воды/антифриза, систему можно запускать.

Во время работы излишки разогретого теплоносителя сбрасываются в бак, сжимая содержащийся в нем воздух. Это заставляет мембрану сместиться в воздушную камеру, и таким образом освобождается больше места для избытка жидкости. Когда вода/антифриз остывает, уменьшаясь в объеме, давление на диафрагму снижается, и она принимает начальное положение. Так регулируется давление в системе.

В баках с мембраной баллонного типа установлена резиновая емкость для теплоносителя, окруженная по периметру резервуара воздухом. При поступлении нагретой жидкости она растягивается, как надуваемый воздушный шарик, и возвращается к исходному размеру, когда теплоноситель остывает.

У баков такого рода есть два заметных преимущества. Во-первых, они позволяют точно контролировать давление в системе. Во-вторых, их мембраны можно заменять по мере износа, чего нельзя сказать о диафрагменных баках.

Многие производители снабжают свои изделия предохранительным клапаном. Он открывается и сбрасывает излишки воды, когда давление в трубах поднимается выше допустимого. Если у выбранной модели клапана нет, его стоит докупить отдельно.

Системы отопления открытого типа и их расширительные баки

Для системы открытого типа компенсаторная ёмкость устанавливается в наивысшей точке контура между котлом и первой батареей. В этом случае если вдруг вода в системе закипела, пар не устремится в радиаторы, а выйдет через патрубок. Так вы избежите образования воздушной пробки.

Для такого размещения, в наивысшей точке контура устанавливается переходник-тройник. К верхней части тройника и подсоединяют трубку, ведущую в компенсатор.

Важно правильно рассчитать объём резервуара, чтобы горячая вода из него не полилась через край

Как рассчитать объём открытого бака

Размеры бака напрямую зависят от количества теплоносителя и температурного режима в помещении. К примеру, для контура, в котором циркулирует 300 л воды потребуется бак в 15 л. Для расчёта нужно просто объём жидкости, залитой в систему, умножить на пятипроцентное расширение. Это самая примитивная формула расчёта, которая, впрочем, вполне подходит для простых систем отопления.

Есть и более правильная, с инженерной точки зрения, формула. Она учитывает не только количество теплоносителя, но и его максимальную температуру. Если у вас в системе вода, то максимальная температура её нагрева – 1000С°, а вода при таком нагреве расширяется только на 2,4%. Так что, при том же объёме в 300 л достаточно 7,2 л резервуара.

Какому расчёту верить? Оптимальный вариант – использовать средний показатель. В нашем случае (15+7,2):2 =11,1 л.

Зачем нужен расширительный бак

Каков принцип работы контурного отопления в доме? В трубах и батареях по периметру здания циркулирует теплоноситель, чаще всего это вода, он нагревает радиаторы, которые, в свою очередь, отдают тепло комнатам. Если вы учились в школе, то знаете, что жидкость при нагревании расширяется, а при остывании сжимается. Так и вода в замкнутой системе отопления постоянно меняет свой объём в зависимости от нагрева. При высокой температуре она может разорвать герметичный контур, а при охлаждении, если есть свободный доступ воздуха, образуется воздушная пробка.

Чтобы не сталкиваться с такими проблемами, придумали размещать в каком-то месте контура ёмкость. Излишки воды при увеличении её объёма могут временно поступать в эту ёмкость и сливаться обратно при остывании системы.

Так что без расширительного бачка ни одна система отопления с жидким теплоносителем работать не будет

И не важно, что течёт в ваших трубах: вода или масло

Остается только выяснить: какой именно экземпляр из многочисленных видов ёмкостей выбрать, чтобы, как говорится, поставить и забыть.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

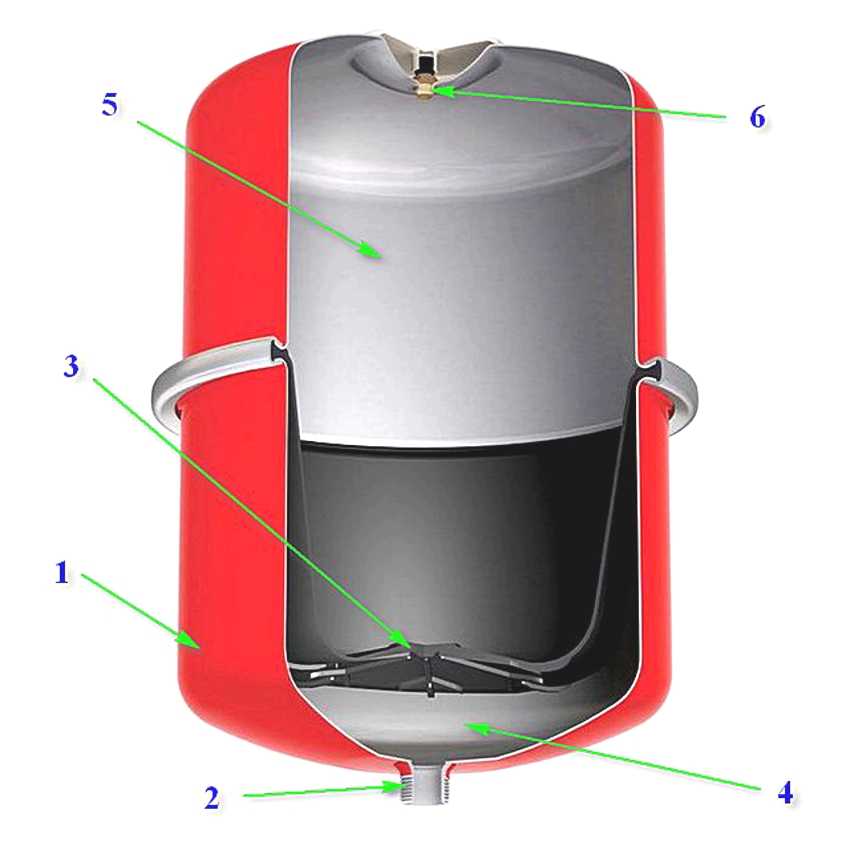

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель
