6 лучших расширительных баков

Особенности самостоятельной установки

Все расширительные баки можно разделить на две группы, определяющиеся способом подключения. Различают вертикальные и горизонтальные модели. Особых различий между ними не существует. При выборе руководствуются параметрами помещения, где будет размещено оборудование. В процессе монтажа следует придерживаться таких рекомендаций:

Расширительный бак устанавливается таким образом, чтобы к нему можно было обеспечить беспрепятственный доступ для обслуживания.
Необходимо предусмотреть возможный впоследствии демонтаж соединительного трубопровода для замены или ремонта оборудования.
Диаметр присоединяемого водопровода не может быть меньше, чем диаметр патрубка.
Нужно заземлить устройство, так можно избежать электролитической коррозии.

Монтаж прибора проводится со стороны всасывания насоса. На отрезке между насосным оборудованием и местом подключения нужно исключить все элементы, которые способны внести значительное гидравлическое сопротивление в систему. Линию подпитки подсоединяем к циркуляционному контуру всей системы.

По типу установки различают расширительные баки горизонтального и вертикального подключения

Расширительный бак – неотъемлемая часть автономной системы водоснабжения. Он поддерживает необходимое давление в системе, предотвращает преждевременную порчу насоса и сохраняет определенный запас воды. Однако все эти функции выполняются только при условии грамотного подбора и правильно монтажа конструкции. Поэтому при отсутствии опыта лучше не увлекаться самодеятельностью, а найти квалифицированных специалистов, которые качественно установят любое устройство.

Выбор расширительного бачка для водоснабжения

Прежде чем приобрести для холодного водоснабжения расширительный бак автономной сети, обращают внимание на его объем.

При этом нужно учитывать:

Количество предполагаемых пользователей водоснабжающей системой.
Число мест водозабора, среди которых могут быть душ, краны и бытовые приборы, к примеру, стиральная машина.
Возможность одновременного расхода воды несколькими потребителями.
Наибольшее количество циклов выключения-включения насоса на протяжении одного часа.

Профессионалы советуют при выборе компенсационного бака для водоснабжения ориентироваться на следующие показатели:

если количество пользователей не более 3-х, а производительность насоса не превышает 2 кубометров в час, объем резервуара должен составлять 20 – 24 литра;
когда число домочадцев не превышает 8 человек, а мощность насоса около 3,5 кубометров в час, потребуется емкость на 50 литров;
если потребителей будет больше 10 человек, а производительность оборудования равна 5 кубометрам в час, следует приобрести модель объемом 100 литров.

Конструкция расширительного устройства позволяет устанавливать дополнительный резервуар. Это можно делать в процессе эксплуатации основного прибора без выполнения трудоемкого демонтажа.

После завершения установки дополнительного прибора, величина резервуара составит сумму объемов емкостей, имеющихся в системе

При покупке расширительного бака, помимо технических характеристик, надо обращать внимание на производителя данной продукции. Недорогая покупка может в будущем потребовать более значительных затрат.

Обычно для изготовления недорогих моделей предприятия используют наиболее дешевые материалы, а они в большинстве случаев, как подтверждает практика, не всегда имеют соответствующее качество. Особенно этот нюанс важен для каучука, из которого производят мембрану.

От качества диафрагмы расширительного бака для скважины зависит не только длительность его эксплуатации, но и безопасность воды, поступающей из источника водоснабжения.

Правила обслуживания гидробака

При плановой проверке гидроаккумулятора необходимо:

осмотреть емкость на наличие повреждений;
проверить давление в газовом отсеке;
осмотреть клапаны, устройство для отвода воздуха и запорную арматуру;
проверить, как работает манометр.

В ходе профилактического обслуживания необходимо измерять и при необходимости корректировать давление в резервуаре.

Причинами выхода из строя гидроаккумулятора обычно становятся утечка воздуха через ниппель или порванная мембрана. Шум в водопроводной системе, частое срабатывание помпы – повод обратиться к специалисту для проверки расширительного бака и устранения неисправностей.

Особенности устройства и функциональное назначение

В первую очередь потребителей интересует, для чего нужен расширительный бак для водоснабжения. Он предназначается для поддержания оптимальной величины давления в системах водообеспечения.

Чаще всего для надежного водоснабжения используют закрытые устройства мембранного типа, представляющие собой резервуар, внутри которого имеется резиновая диафрагма. Это изделие делит мембранный расширительный бак для водоснабжения на водную и воздушную части.

После запуска системы подачи воды, при помощи электрического насоса водный отсек заполняется жидкостью. Одновременно объем воздушной камеры уменьшается. При эксплуатации мембранного бака для систем водоснабжения, чем выше будет давление, тем меньше воздуха останется в резервуаре.

Смонтированный в системе водоснабжения расширительный бачок с мембраной одновременно выполняет несколько важных функций:

Поддерживает давление при отключенном насосе.
Защищает конструкцию подачи воды от возникновения гидравлического удара – его способен спровоцировать перепад напряжения в сети или проникновение в трубопровод воздуха.
Сохраняет некоторый объем воды под давлением.
Защищает насосное оборудование от преждевременного износа.

На что обратить внимание при выборе?

Специалисты советуют устанавливать расширительный бак объемом 10% от объема бойлера с горячей воды: для 100-литрового бойлера нужен бак на 10 литров, 200 литров бойлер — 20 литровый бак.

Важно учитывать, что емкость меньшего объема предполагает возможность более частых скачков давления. Не стоит забывать, что в баке сохраняется вода

Этот запас может пригодиться при определенных обстоятельствах.

Подбирать бак горячего водоснабжения нужно специальный, для которого такая возможность предусмотрена конструктивно, указана в инструкции. Например, бачки отопительных систем предполагают повышенные температуры использования, но меньшие давления. Они обеспечивают перенос теплоносителя более «горячей» температуры, но давление там относительно невелико. В таких емкостях мало внимания уделяется гигиеническим характеристикам материалов. Чтобы помочь потребителю, баки делают разного цвета: голубой, синий, белый — водопровод, красный — отопление. Но лучше, чтобы избежать ошибки, внимательно читать паспорт изделия, поскольку доверять маркировке не всегда можно.

Безопасность использования расширительного бачка для воды определяется материалом мембраны и бака:

каучук естественного происхождения — безвреден в холодной воде, но нагревать ее выше 50 градусов не стоит — возможны негативные реакции;
каучук искусственного происхождения без последствий подходит для воды различных температур — вплоть до кипящей;
резина (этилен-пропилен) аналогична по свойствам искусственному каучуку — обладает высокими эксплуатационными свойствами;
сами баки чаще всего стальные.

Еще один фактор выбора бачка — производитель. Низкая цена часто может означать невысокое качество изделия и, как следствие, последующий дорогостоящий ремонт. Производитель с именем, репутацией не готов жертвовать ими, гоняясь за мимолетной выгодой. Они предлагают баки, комплектующие хорошего качества по соответствующим ценам

Прежде всего, уделите внимание материалу мембраны (см. выше), поскольку от этого зависит длительность службы бака, качество, безопасность воды

Не пустой вопрос – цена мембраны, если речь о баке со сменной резинкой.

Можно ли использовать гидроаккумулятор как расширительный бак

Все дело в главном элементе – мембране, насколько мне известно, у экземпляра для работы с холодной водой она рассчитана на большее количество растяжений и сжатий, от 5 до 15 циклов за час. Но плотность материала рассчитано исключительно на холодную воду, поэтому при работе с повышенными температурами такой элемент если и прослужит, то совсем недолго.

В сетях водоснабжения вода редко превышает значение в 30 градусов, но этого будет недостаточно для того, чтобы радиаторы в теплосети смогли обеспечить комфортные условия и обогрели воздух зимой.

А также можно и отвергнуть мысль обратного использования, ведь накопительное оборудование не сможет подавать чистую воду после набора емкости, а его функциональные возможности окажутся на низком уровне из-за высокой прочности мембраны.

Руководствуясь приведенными данными, можно не смотреть на цвет изделия. Все станет понятно из названия и никакой продавец не сможет сбить вас с толку.

Вопрос в чем разница гидроаккумулятора и расширительного бака я не считаю сложным, в зависимости от потребностей во время выбора оборудования можно достаточно легко сориентироваться и выбрать ту вещь, которая действительно выполнит поставленную задачу.

Советы по выбору оптимально подходящего бака

При выборе гидробаков руководствуются следующими соображениями:

Гидроаккумулятор со сменной оболочкой баллонного типа имеет ряд преимуществ перед изделиями со встроенной диафрагмой — позволяет менять баллон, что выгодно из-за не слишком высокого срока службы изделий из натуральных материалов. К тому же вода в баллонных баках не контактирует с его стенками — это снижает требования к коррозионной стойкости металлического резервуара.
Съемный фланец лучше подобрать из прочной нержавейки, имеющей высокий срок службы.
Необходимый объем гидроаккумулятора определяют по приведенным выше формулам, чтобы избежать расчетов, можно воспользоваться готовыми таблицами.
Материал баллона в системах забора питьевой воды выбирают из экологически чистой пищевой резины, лучше всего данным требованиям подходит бутил.
При покупке рассматривают производителей с учетом оптимального соотношения цены и качества, одними из лучших считаются гидроаккумуляторы Zilmet (холдинговая компания со штаб-квартирой в Италии), Reflex (Германия), понятно, что в качественных показателях им уступают агрегаты Джилекс и Wester российского производства, Аквасистем российской сборки из итальянских комплектующих.

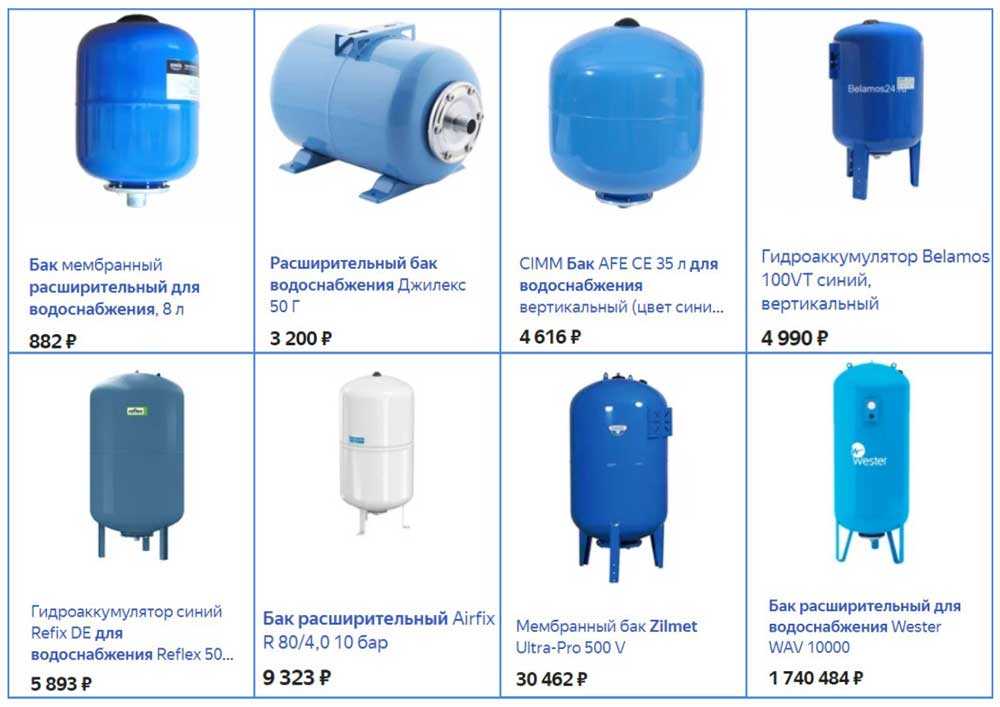

Рис. 15 Стоимость популярных моделей гидроаккумуляторов 2019 г

Гидроаккумулятор — один из важнейших узлов в системе автономного водоснабжения, от физических параметров, конструкции и материалов изготовления которого во многом зависит ее функционирование. Чтобы выбрать подходящий агрегат, определяют его необходимый объем по несложным формулам или таблицам, далее подбирают модель из ряда брендов отечественного и зарубежного производства по оптимальному соотношению цены и качества, рассматривая материалы изготовления и руководствуясь отзывами, советами специалистов.

Давление в расширительном баке?

Обратитесь к инструкции устройства – как правило, речь идет об уровне 1-3 бар.

Делайте корректировки давления исходя из места расположения расширительного бачка по отношению ко всей системе. Считается, что в резервуаре необходимо поддерживать давление на 0,4 атмосферы ниже, чем в трубопроводе — этого достаточно для нормальной, бесперебойной работы системы. Утверждение справедливо, если бак и трубопровод на одном уровне. Иначе разницу следует увеличивать.

Узнать, какое давление в бачке, можно по манометру. Проверить работоспособность прибора можно так: закройте клапаны, чтобы изолировать бак, через несколько минут накачайте, а потом стравите воздух. Если во время манипуляций стрелка двигается — плавно, предсказуемо, то все хорошо — прибору можно доверять. Второй способ: использовать ручной манометр. Одинаковые разъемы у прибора и выпускного клапана бачка позволят просто произвести измерение.

Нельзя допускать ситуации перекачки давления расширительного бака – тогда выдавит всю воду, как следствие – гидроудары при избыточном нагреве. Недостаток давления приведет к срывам предохранительных клапанов – поднимите давление. Например, при помощи насоса от велосипеда или автомобиля через специальный золотник. Также подойдет баллон со сжатым воздухом.

Придерживаясь этих правил, можно выбрать, поставить расширительный бак, который долгое время без проблем поможет сохранять высокое качество горячего водоснабжения в доме.

Несколько слов касательно того, как необходимо устанавливать расширительный

По способу подключения принято разделять горизонтальные и вертикальные баки. Выбор в данном случае (касательно только этого параметра) основывается на том, какое устройство проще будет разместить в отведенном для него помещении.

Большинство современных частных домов и коттеджей оснащено автономными системами отопления, одним из важных элементом которых является расширительный бак. Данный конструктивный элемент служит для предотвращения избыточного давления в системе, которое может возникнуть за счет расширения теплоносителя при повышении его температуры. Они являются обязательным атрибутом систем отопления, пожаротушения, широко используют расширительный бак для водоснабжения.

На рынке представлен широкий ассортимент всевозможных расширительных баков различного объема, которые отличаются конструктивными особенностями, но принцип действия у них схож.

На рынке представлен широкий ассортимент расширительных баков под любую скважину или систему отопления

Расширительные баки для систем отопления и водоснабжения встречаются двух типов: закрытые (мембранные) и открытые.

Расширительный бак открытого типа

Расширительный бак открытого типа представляет собой емкость, в дне которой имеется резьбовой соединитель с системой отопления. Размещают этот бак в самой высокой точке системы отопления. В современных системах отопления его используют редко, поскольку он обладает довольно внушительным перечнем недостатков:

негерметичен, что приводит к коррозии;
громоздкий, большой бак даже может быть шире дверного проема;
не может работать при высоком давлении системы;
уровень воды в таком баке зависит от объема жидкости в системе.

Мембранный бак закрытого типа

В отличие от открытого, мембранный расширительный бак является закрытым и лишен перечисленных недостатков. Он представляет собой герметичную емкость, баллонного или плоского типа, чаще всего овальной или шарообразной формы, полость которой разделена резиновой термостойкой мембранной. Мембрана бывает баллонного или диафрагменного типа. Диафрагменные мембраны используют в расширительных баках небольшого объема. Баки с мембранной баллонного типа являются более долговечными, поскольку вода находится внутри мембраны, не соприкасаясь со стенками бака. К тому же мембрану баллонного типа можно заменить, если она выйдет из строя.

Принцип работы расширительного бака в случае включения в систему отопления

Внутри бака образовываются две камеры – воздушная и жидкостная. Воздух (или газ) сжат и находится под определенным давлением. В воздушной камере – устанавливают специальный клапан для стравливания воздуха при избыточном давлении в системе.

Принцип работы расширительного бака мембранного (закрытого) типа заключается в том, что теплоноситель, нагретый в замкнутом контуре, расширяется. В то время, когда прирост объема достигает бака, мембрана растягивается, доля воздушного пространства уменьшается. Давление в баке и всей системе увеличивается. Обязательным требованием при его установке является наличие предохранительного клапана и манометра.

Устройство расширительного бака

Внутри расширительного бака стоит резиновая мембрана, которая разделяет бак на две камеры: в одну камеру накачивают воздух, а другая камера остается пустой. В пустую камеру после установки и запуска отопления, начнется поступления теплоносителя. В другой камере, где накачен воздух, будет восстанавливаться необходимый объем. Когда жидкость охлаждается, то она вытесняется обратно в систему водоснабжения. Таким образом, в трубах держится постоянный, необходимый напор, именно поэтому система работает всегда стабильно, отсутствуют перегрузки и скачки давления.

Рисунок 2: Размеры расширительных баков

Выбор гидроаккумулятора

Выбирая расширительный бак, следует обратить внимание на его характеристики, материалы, из которых он сделан. Обязательно оценивается материал, из которого сделана груша или диафрагма, его прочность и качество, соответствие всем гигиеническим и санитарным нормам, допустимые температуры использования

От правильного выбора в соответствии с условиями эксплуатации будет зависеть и долговечность работы.

Замена груши расширительного бака

Важный момент при выборе оборудования – правильный подбор необходимого объема емкости. Это позволит предотвратить количество запусков насоса в системе, что продлит его срок службы. Рассчитать правильный объем для системы подачи холодной воды можно по формуле:

Vt = 16,5*(Qmax/a)*((Pmax*Pmin)/((Pmax – Pmin)*Pprec)),

где:

Qmax – это максимальное водопотребление (л/мин.);
а – оптимальная частота включений оборудования за 1 час (варьируется от 10 до 15 и указана в паспорте насоса);
Pmax и Pmin – величины (измеряемые в барах), которые показывают давления включения и выключения насоса (настройки реле давления);
Pprec (бар) – показатель начального давления в полости с воздухом внутри расширительного бака (не должно быть больше показателя Pmin; напротив, его устанавливают на 0,5 меньше, чем Pmin).

Рассчитываем нужный объем расширительного бака

Для систем подачи воды горячей объем рассчитывается по-другому:

V = 0,0221*C / (1-((Pi+1)/(Pf+1)),

где:

С – общее количество воды в водонагревательной системе;
0,0221 – показатель теплового расширения, в диапазоне 10-60 градусов равный данной цифре;
Pi – показатель давления предварительной закачки расширительного бака;
Pf – показатель давления во время стравливания предохранительного клапана.

На объем используемой воды, в свою очередь влияет число человек, проживающих в доме, количество точек использования воды (краны, стиральные машины и т. д.), возможность включения сразу нескольких таких точек.

Расширительный бак FORWATER, 24 л, нержавейка

Калькулятор расчета давления и объема расширительного бака для системы отопления

Можно воспользоваться и уже выведенными усредненными расчетами: если в доме живут всего 3 человека, а насос может перекачивать около 2 м3/час, то расширительный бак должен иметь объем 20-24 л. Если в доме проживает 4-8 человек (насос на 3,5 м3/час), то и емкость должна быть больше – 50 л.

Расширительный бак с диафрагмой

Особенностью такого устройства является разделение бака на два отдельных резервуара с помощью жёстко закреплённой диафрагмы. Поэтому в случае выхода её из строя придётся менять всё изделие целиком. В такой ёмкости, в части с жидкостью происходит непосредственный контакт воды с металлическим корпусом прибора, что приводит к образованию коррозии.

Чтобы решить эту проблему внутренние стенки устройства вскрывают специальными красителями. Однако такая защита недолговечная и через время на корпусе всё равно появляется ржавчина. Так же, как и расширительные баки со съёмной мембранной модели с диафрагмой бывают вертикальными или горизонтальными.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

для соединения расширительной трубы, через которую поступает теплоноситель;
для циркуляционной трубы, что отводит воду из системы;
контрольной трубы, предназначенной для регулировки наполненности системы и
ликвидации из нее воздуха;
переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

необходимость теплоизоляции бака для снижения потерь тепла;
монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

не герметичность резервуара;
необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Устройство расширительного бака

Рисунок 2: Размеры расширительных баков

Описание, типы конструкции

Расширительный бак для водоснабжения используется для поддержки нужного уровня давления при автономном водоснабжении. Наиболее часто для этих целей применяют мембранные (расширительные резервуары). Это емкости, внутри которых имеются резиновые перепонки, которые разделяют объем на камеры. Одна камера — водная, другая — воздушная.

Бак соединен с водопроводом автономной системы водоснабжения загородного дома так, что входная ветка подает воду, наполняя его, и только после заполнения определенного объема происходит подача воды потребителям.

Принцип работы таков: когда система включена (запущена), то насос накачивает в водную камеру воду до ее заполнения. При этом объем второй камеры значительно сокращается.

При сокращении воздушной камеры количество воздуха внутри нее не изменяется, поэтому увеличивается давление на диафрагму.

При этом необходимо наличие в устройстве аппаратуры контроля давления (реле давления). Это необходимо для автоматического отключения насоса, этим же датчиком насос автоматически запускается при падении давления в резервуаре ниже запрограммированного значения. Это позволит осуществлять автоматическую работу всей системы водоснабжения.

Для контроля необходимо установить и отдельный манометр, который будет дублировать реле на случай его поломки

При этом важно очень тщательно и точно настроить датчик, поскольку от его работы зависит напор в водопроводе. Установка расширительных мембранных резервуаров в сети автономного водоснабжения решает сразу несколько вопросов:

Мембранные баки бывают разной конструкции. На данный момент различают всего 2 типа:

Со сменной диафрагмой. Его основным достоинством является возможность замены при ее износе или прорыве. Для замены предусмотрен фланец, через который происходит извлечение старой мембраны и закладка новой. Фланец крепится болтами к корпусу. В случае если резервуар имеет большой объем, возможны дополнительные крепления. Чаще всего заднюю часть крепят к ниппелю. Поэтому для извлечения необходимо демонтировать ниппель, в противном случае резину можно порвать.
Особенность функционирования такого устройства — отсутствие контакта воды с баком. Это защищает металлический корпус от ржавчины, вода не загрязняется при контакте с поверхностью. Таким образом, существенно продлевается срок эксплуатации. Устройства с подобными конструкциями бывают в вертикальном и горизонтальном исполнении. Главным недостатком является повышенный износ (что требует ее частой замены) и необходимость тщательно контролировать химический состав перемычки для предотвращения попадания ядовитых веществ (поэтому нельзя покупать дешевые китайские или польские устройства!).
Имеющие стационарную диафрагму. Они имеют статично закрепленную мембрану (диафрагму), которая делит бак на 2 части. Главным отличием является невозможность осуществления замены диафрагмы в случае ее прорыва или износа в процессе эксплуатации. Аналогично предыдущей конструкции в одном отсеке будет находиться воздух, в другом — вода. При этом вода имеет прямой контакт с корпусом. В случае использования металла в качестве корпуса возможно его ржавление и засорение ржавчиной. Поэтому для защиты от появления ржавчины внутренние поверхности таких баков красят специальной краской. Стоит отметить, что со временем краска смывается, это приводит к контакту металла с водой.
