Открытая система отопления

Часто задаваемые вопросы

Какую схему и тип подключения лучше выбрать для двухэтажного дома?

Для двухэтажного дома, особенно со сложным расположением радиаторов, лучше выбирать схему с принудительной циркуляцией. Если этот вариант не годится, лучшим способом станет обычная «Ленинградка».

Как рассчитывается общая длина контура?

Это сумма длин всех трубопроводов и приборов отопления. При подсчете надо вычислить длину пути, который проходит теплоноситель от точки выхода из котла, до точки возврата.

Каков размер расширительного бака?

Стандартная величина составляет 5 % от объема теплоносителя в системе. Косвенно можно определить объем по мощности котла, если принять, что 1 кВт необходим для нагрева 15 л воды. Необходимо к расчетному объему бака прибавить 10-15 %, чтобы иметь некоторый запас на всякий случай.

Где лучше разместить расширительный бак?

Существует два варианта — на прямой линии (обычно, над котлом) и на обратке. Второй вариант позволяет исключить кипение теплоносителя при незапланированном увеличении его температуры. Существует еще комбинированный вариант размещения, при котором устанавливают два бака — на прямой и обратной линиях.

Установку радиаторов тоже надо производить с учетом уклона труб?

Да, монтаж радиаторов делается с поправкой на особенности трассировки трубопроводов. Этот момент следует учитывать при составлении проекта, чтобы последние радиаторы в контуре не оказались выше подоконника.

Различия открытой и закрытой системы

Что же лучше – закрытая или открытая система обогрева?

Есть ряд показателей, значительно различающих открытую и закрытую системы отопления:

  1. Место установки бака расширительного. В открытой системе бачок нужно располагать в максимальной точке, а закрытая система обогрева не предъявляет к размещению бачка никаких требований.
  2. В закрытой системе обогрева поддерживается постоянное атмосферное давление, потому как снаружи воздух в систему такого рода не проникает (подробнее: «Закрытая система обогрева — схема на примерах»). Благодаря этому существенно становится больше продолжительность службы теплоснабжения. Добавочное давление сверху системы дает возможность сделать меньше риск появления воздушных пробок, закупоривающих размещенные сверху отопительные приборы.
  3. Для открытой системы отопления нужны трубы крупного диаметра, которые довольно не комфортны при установке и во время эксплуатации. Также, их очень непросто завуалировать, что плохо проявляется на дизайне помещений. Для работы подобной системы нужен постоянный уклон, создание которого просит лишних усилий.
  4. Закрытая система конструктивно намного проще и дешевле, потому как монтаж тонких труб менее трудный, а их цена гораздо меньше цены толстых труб.
  5. При правильной установке насоса циркуляционного можно будет избежать надоедливого шума.

Положительные качества открытой системы отопления:

  • легкость эксплуатации;
  • нет потребности установки насоса;
  • одинаковое теплораспределение по помещениям;
  • не тяжелый пуск и остановка системы;
  • независимость от сети;
  • надежность;
  • самый простой монтаж.

Минусы открытой системы отопления:

  • ухудшение устойчивости к износу системы при попадании в нее воздуха;
  • плохая сопротивляемость малым температурам внешней среды при непостоянной работе;
  • медлительный прогрев после запуска;
  • необходимость непрерывного наблюдения за уровнем носителя тепла в баке расширительном;
  • несовместимость системы с антифризами;
  • большие размеры;
  • невысокий КПД.
  • лёгкая установка;
  • нет потребности следить за уровнем носителя тепла в баке;
  • хорошая стойкость перед замерзанием благодаря применению антифриза в виде теплоносителя;
  • способность регулировать температуру системы за счёт увеличения или уменьшения количества энергоносителя;
  • возможность долговременного применения одной партии воды, что происходит благодаря герметичности системы;
  • управляемый уровень давления;
  • экономность;
  • технологичность, обуславливающая продолжительный эксплуатационный срок;
  • возможность работы в связке с добавочными приборами обогрева.

Минусы закрытой системы отопления:

  • зависимость от электрической энергии, которая требуется для работы насоса (избавится от проблемы можно, установив небольшой генератор);
  • любое нарушение герметичности может привести к попаданию воздуха в систему;
  • баки расширительные с диафрагмами имеют достаточно большие габариты, что очень часто усложняет их установку.

Заключение

Выбор подходящей системы отопления – дело преимущественно персональное, и любой владелец дома может подобрать очень прекрасный вариант. Закрытая и открытая система обогрева имеет различные параметры и функционал, отличается по значимому количеству параметров и подходит для различных случаев.

Открытая система отопления намного лучше подходит для маленьких строений: очень часто систему такого рода можно повстречать на дачах или в коттеджах. Отопительная схема открытого типа смотрится очень просто, а ее надежность довольно высока.

Закрытая система труднее как в установке, так и в применении, однако она имеет несколько положительных качеств. Системы отопления закрытого типа в большинстве случаев применяют в зданиях в несколько этажей или коттеджах.

Комплектация и принцип работы системы

В водяной системе отопления посредником при передаче тепловой энергии от котельной установки к радиаторам выступает жидкость. Циркуляция теплоносителя может выполняться на большие расстояния, обеспечивая нагрев домов и помещений разной площади. Это объясняет повсеместное внедрение водяного теплоснабжения.

Работоспособность системы отопления открытого типа возможна без использования насоса. Циркуляция теплоносителя основывается на принципах термодинамики. Движение воды по трубам происходит за счет разности в плотности горячей и холодной жидкости, а также благодаря уклону проложенных труб.

Галерея изображений
Фото из
В открытых отопительных контурах объем для расширения теплоносителя обеспечивает негерметичный бачок — стальная или полимерная емкость с крышкой и патрубком для слива излишков в канализацию

Открытые отопительные схемы напрямую сообщаются с атмосферой. Через бачок удаляется воздух, но и происходит испарение, из-за которого теплоноситель в системе требуется периодически пополнять

Расширительный бак для отопительной системы частного дома можно сделать из пластиковой канистры, старого металлического бидона и подобных подручных средств

В схемах соединения приборов соблюдены стандартные принципы. Есть двухтрубные и однотрубные варианты

В схемах отопления с двумя трубами теплоноситель подается в приборы одной трубой, а отводится другой. В однотрубных системах теплоноситель перетекает от одного радиатора к другому и возвращается в котел по одной магистральной трубе

Большинство открытых отопительных систем относится к разряду гравитационных. Однако есть варианты с использованием циркуляционного насоса, который подбирают с учетом нагрузки, превышающей стандарты закрытых схем

Преобладающий объем воздуха в открытых схемах выходит через бачок. Исключение — контуры с нижним подключением приборов, требующие установки воздухоотводчика на каждый радиатор

В открытых системах отопления используются все виды приборов, применяемых в сооружении отопительных систем. Правда рекомендованы к установке чугунные модели из-за способности долго сохранять тепло

Отличительная особенность системы

Специфика работы открытого контура

Варианты самодельных открытых бачков

Однотрубный способ соединения приборов

Двухтрубная система отопления

Циркуляционный насос в системе

Методы отвода воздуха из системы

Рекомендуемые типы приборов отопления

Незаменимый элемент системы – открытый расширительный бак, в который поступают излишки разогретого теплоносителя. Благодаря резервуару происходит автоматическая стабилизация давления жидкости. Емкость устанавливается над всеми компонентами системы.

Весь процесс функционирования «открытого теплоснабжения» условно делится на два этапа:

  1. Подача. Разогретый теплоноситель движется от котла к радиаторам.
  2. Обратка. Излишек теплой воды поступает в расширительный резервуар, остывает и возвращается в котел.

В однотрубных системах функцию подачи и обратки выполняет одна магистраль, в двухтрубных схемах подающая и обратная трубы независимы друг от друга.

Плотность теплой воды ниже плотности холодной, поэтому в системе образуется гидростатический напор. Под давлением горячая вода продвигается к радиаторам

Однотрубная схема считается самой простой и доступной для самостоятельного монтажа. Конструкция системы элементарна.

Базовая комплектация однотрубного теплоснабжения включает:

  • отопительный котел;
  • радиаторы;
  • расширительный бак;
  • трубы.

Некоторые отказываются от установки радиаторов и размещают по периметру дома трубу диаметром 8-10 см. Однако специалисты отмечают, что эффективность системы и удобство эксплуатации при таком решении снижается.

Схема гравитационной однотрубной системы открытого типа энергонезависима. Затраты на приобретение труб, арматуры и оборудование относительно невысоки. Возможна работа с котлами разных типов

Двухтрубный отопительный вариант сложнее в устройстве и дороже в исполнении. Однако расходы и сложность сооружения полностью компенсируются устранением стандартных недостатков однотрубных систем. Теплоноситель с равной температурой поставляется практически одновременно во все приборы, остывшая вода собирается обратной магистралью, а не перетекает в следующую батарею.

Для обслуживания каждого прибора в двухтрубном отопительном контуре устраиваются подающая и обратная магистраль, благодаря чему температура система поставляет теплоноситель равной температуры во все точки, а остывшую воду собирает и направляет к котлу обратка — независимая от подачи магистраль (+)

Особенности сборки принудительной схемы

Чтоб принудительная система оправдала себя и функционировала исправно, необходимо правильно подобрать насос и грамотно «врезать» его в магистраль теплоснабжения.

Выбор циркуляционного насоса

Основные параметры выбора насосного оборудования: мощность прибора и напор. Эти характеристики определяются исходя из площади отапливаемого помещения.

Ориентировочные показатели:

  • для домов в 250 кв.м подойдет насос мощность которого 3,5 куб.м/ч, а напор – 0,4 атм.;
  • в помещениях размером 250-350 кв.м устанавливают прибор на 4,5 куб.м/ч с напором 0,6 атм.;
  • если площадь дома составляет 350-800 кв.м, то целесообразно приобрести насос мощностью 11 куб.м/ч, напор которого не менее 0,8 атм.

При более скрупулезном подборе специалисты учитывают протяженность отопительной системы, вид и количество радиаторов, материал изготовления и диаметр труб, а также тип котла.

Установка насоса в магистраль

Размещение насоса производится на обратке, чтобы через прибор проходил не слишком горячий теплоноситель. На подающую магистраль возможна установка современных моделей из устойчивых к высоким температурам материалов.

При «врезке» насоса не должна нарушиться циркуляция воды

Важно, чтоб в любой точке магистрали при работе насосного агрегата гидростатическое давление оставалось избыточным

Четыре допустимые схемы отопительных систем с насосной циркуляцией и расширительным баком открытого типа. Гидростатическое давление сохраняется на нужном уровне

Вариант 1. Подъем расширительного резервуара. Простой способ переоборудования системы естественной циркуляции на принудительную. Для реализации проекта понадобиться высокое чердачное помещение.

Вариант 2. Перемещение бака на дальний стояк. Трудоемкий процесс реконструкции старой системы, а для устройства новой – не оправдан. Возможны более простые и удачные способы.

Вариант 3. Труба расширительного бачка около патрубка насоса. Для изменения типа циркуляции необходимо отрезать резервуар от подающей магистрали, а затем подключить его к обратке – за циркуляционным насосом.

Вариант 4. Насос включен в подающую магистраль. Наиболее простой способ реконструкции системы. Минус метода – неблагоприятные условия эксплуатации насоса. Не каждый прибор выдержит высокие температуры.

Варианты монтажа открытой системы отопления

Существует два варианта конструкции системы или схемы открытой системы отопления: однотрубная в качестве радиаторов использующая стальную трубу, двух трубная схема с традиционными радиаторами. Каждая из этих схем системы отопления имеет свои особенности и возможные варианты исполнения.

Простейшая однотрубная схема отопления из труб

Условно однотрубную систему отопления, использующую в качестве радиаторов стальную трубу, можно представить следующим образом.

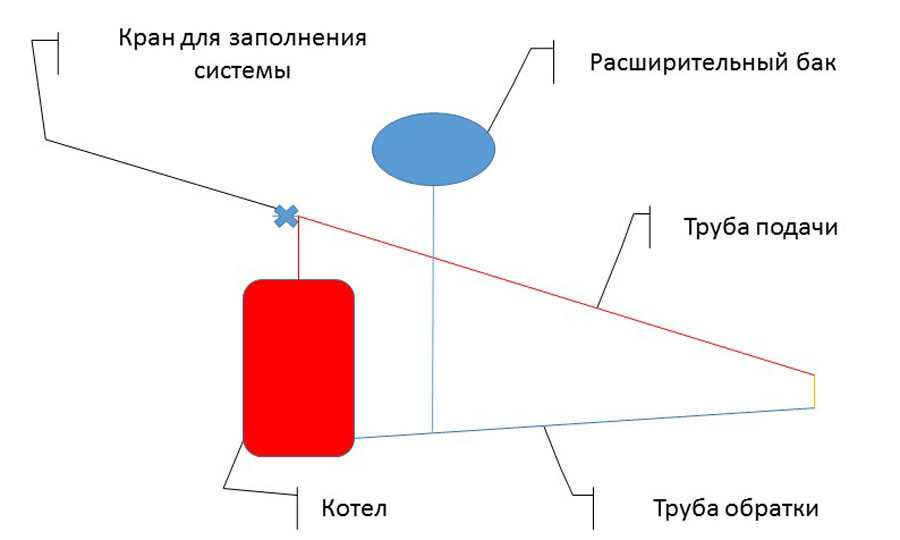

Рис.1. Схема открытой системы

Вода, нагреваемая котлом, поднимается по стояку, а далее под силой тяжести проходит по трубе постепенно остывая возвращается обратно в котел.

В качестве радиаторов в этой схеме применяют стальную трубу диаметром 80-100 мм, которую пропускают по периметру всего дома или нескольких стен, за исключением входной двери. Для лучшей циркуляции теплоносителя трубу устанавливают под углом к горизонтальной плоскости. Размер угла зависит от длины трубы отопления, обычно составляет порядка 1,5 -3 градуса.

Для того чтобы обеспечить максимальный обогрев дома стараются провести трубу отопления по самой большой траектории. Для этого устанавливают котел отопления с одной стороны входной двери, а трубу пропускают вдоль стен по дому, постепенно уменьшая расстояние между ними, тем самым образуя необходимый угол наклона. Таким образом получается, что вода, обходя весь дом остывает, нагревая воздух в помещении.

Это самая простая и доступная схема системы отопления для загородного дома или дачи, главным образом благодаря своей простоте. Легкости монтажа и безотказности. Особенно она хороша в небольших одноэтажных домах, особенно с холодным, не утепленным чердаком.

Дело в том, что особенностью открытой системы отопления является наличие расширительного бака, который должен быть установлен выше всей схемы отопления. Естественно. Что он не должен замерзнуть, поэтому выносить его на неотапливаемый чердак не допустимо. Кроме того, так как бак открытого типа, то подразумевает возможность испарения теплоносителя, а, следовательно, требует периодической проверки. В рассмотренной схеме, благодаря ее компактности расширительный бак можно установить внутри помещения рядом с котлом, тем самым решив все описанные проблемы.

Двухтрубная схема открытой системы отопления

Если для Вас важны не только технические качества системы отопления, но и эстетические, то целесообразно рассмотреть двухтрубную схему открытой системы отопления. Схематично она представлена на рисунке ниже.

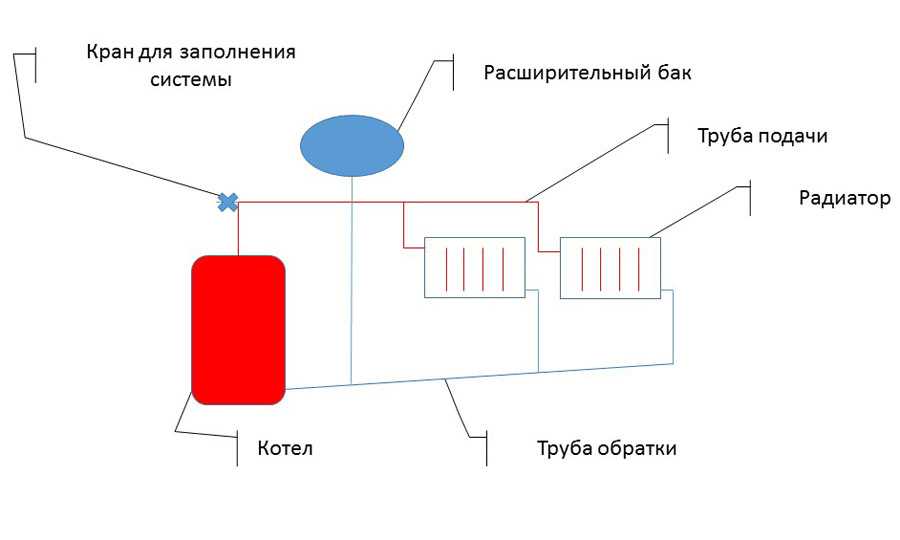

Рис.2. Модифицированная схема

Эта схема работает по такому же принципу, как и предыдущая, разница лишь в разводке труб отопления. Двухтрубная схема может быть использована как для одноэтажного, так и для двухэтажного дома.

Для сохранения эстетических качеств системы расширительный бак и трубу подачи обычно располагают на чердаке. При этом следует, во-первых, обеспечить легкий доступ к расширительному баку, для контроля количества воды, во-вторых, обеспечить должный уровень теплоизоляции чердака и подачи.

От трубы подачи разводят стояки по комнатам к ним подсоединяются батареи отопления. Трубу обратки можно установить по полу помещения.

Для снижения количества стояков можно подключать радиаторы по однотрубной схеме. Это справедливо для двух и более этажного дома.

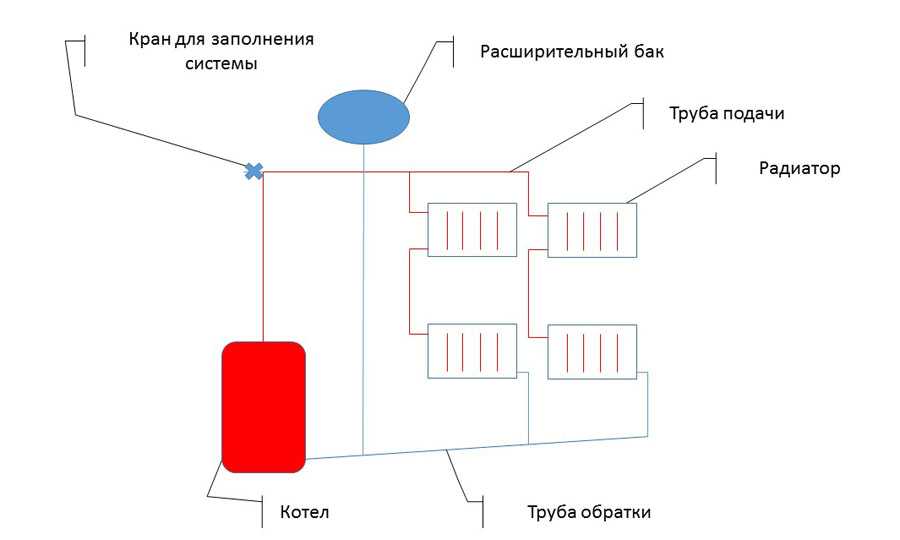

Рис.3. Схема для многоэтажного дома

Модифицированный вариант открытой системы отопления

В последнее время получил популярность модифицированный вариант открытой системы отопления. Модификация схемы заключена в том, что в схему дополнительно устанавливают циркуляционный насос, который позволяет производить принудительную прокачку теплоносителя.

К установке циркуляционного насоса прибегают тогда, когда мощности системы отопления недостаточно. Насос же позволяет поднять КПД системы.

Виды систем отопления в частном доме – схемы разводок

Конфигурация тепловых коммуникаций зависит от используемого теплоносителя. При использовании воды и незамерзаек используются две схемы:

  1. Однотрубная – горячий теплоноситель проходит последовательно через все батареи и возвращается обратно для повторного нагрева. Для создания обходных путей между трубами, присоединенными к отопителям, устанавливается перемычка – байпас. Жидкость сразу протекает к следующему радиатору и теплосистема быстрее нагревается.
  2. Двухтрубная – каждая батарея присоединяется к двум линиям: подающей, по которой поступает горячая теплоноситель, и отводящей, идущей обратно к котлоагрегату. При такой разводке все радиаторы нагреваются практически одновременно.

В паровых теплокоммуникациях нагретый пар движется по одним линиям, а образующийся при его остывании конденсат – по другим. Схему монтируют так, чтобы система быстрее прогревались, а по конденсатопроводу стекала жидкость сразу с нескольких труб.

При обустройстве воздушного отопления для транспортировки горячего воздуха используются воздуховоды, по которым поднимаются разогретые воздушные массы. В таких отопительных системах монтируется разводка двух типов:

  1. Замкнутая – горячий воздух по воздуховодам проходит через комнаты, по дороге отдает тепло и остывает. Затем он поступает в теплогенератор, где нагревается повторно. Схема неудобна, воздушные коммуникации постоянно сжимаются и расширяются из-за прохождения горячего и холодного воздуха, и быстро выходят из строя.
  2. Открытая – разогретый воздух подается в помещение через вентиляционные решетки и выталкивает холодный, который уходит в другую линию, ведущую к теплогенератору, для нагрева.

От правильного выбора разводки зависит эффективность и надежность отопления. Поэтому при выборе лучше довериться специалистам, занимающимися проектированием теплосистем.

Видео об обустройстве системы отопления

Рекомендации по сборке отопительной системы с естественной циркуляцией:

Порядок установки циркуляционного насоса:

Важными аспектами обустройства эффективной системы отопления являются выбор работоспособной схемы, расчет параметров магистрали, подбор комплектующих и следование технологии монтажа. Собственноручная установка возможна при наличии сантехнических навыков, а разработку детального проекта лучше доверить профессионалам.

Как вам статья?

Мне нравитсяНе нравится

Однотрубные и двухтрубные системы отопления

Вода в батареи отопления может подаваться по одной трубе. В этом случае система называется однотрубной. Вода от котла через трубу последовательно идет от батареи к батарее, каждый раз теряя какую-то часть тепла и возвращаясь опять в котел. Движение идет по кругу.  В этом случае рекомендуется устанавливать не более 5 батарей, иначе на остальные не хватит тепла. Отапливаемая площадь не должна превышать 60-100 квадратных метров.

Если хозяина частного дома не особо волнуют вопросы эстетики, комфорта, экономии, а важно, например, быстро  обеспечить обогрев  строения, то он может просто положить трубу диаметром 80-100 мм по всему периметру здания. Когда к батарее подходит две трубы, одна из которых несет горячую воду,  а другая отводит остывшую, то говорят о двухтрубной системе.  Стояк с горячей водой может монтироваться как вертикально, так и горизонтально

Это называется вертикальной и горизонтальной системой подключения

Когда к батарее подходит две трубы, одна из которых несет горячую воду,  а другая отводит остывшую, то говорят о двухтрубной системе.  Стояк с горячей водой может монтироваться как вертикально, так и горизонтально. Это называется вертикальной и горизонтальной системой подключения.

Она выполняется с нижней или верхней разводкой. При нижней разводке котел располагается  внизу, при верхней –  наверху.

Вертикальная система стоит несколько дороже горизонтальной за счет метража труб и расходов на монтаж, зато  нет воздушных пробок, и ее проще обслуживать.

Различие между однотрубной и двухтрубной системами заключаются в том, что однотрубную систему лучше использовать в небольших коттеджах, дачах, одноэтажных или двухэтажных  домах,  а двухтрубная система применяется в многоэтажных зданиях.

Как видно из статьи, чтобы обеспечить качественное и экономичное отопление в доме, нужно перебрать множество технических вариантов, каждый из которых обладает своими преимуществами и недостатками. Поэтому, прежде чем принять ответственное решение, необходимо все же посоветоваться со специалистами.

Как сделать из открытой закрытую систему

Открытая расширительная ёмкость способствует естественному испарению теплоносителя и насыщению его кислородом из воздушных масс. Чтобы избавиться от этих проблем и продлить срок эксплуатации системы достаточно выполнить несложную переделку открытой схемы отопления в закрытую. При этом принцип циркуляции вполне можно сохранить, и вода будет перемещаться благодаря своим физическим свойствам, но оптимальным вариантом станет приобретение и монтаж циркуляционного насоса.

Основные этапы модернизации следующие:

  • демонтаж и замена открытого расширительного бака;
  • установка группы безопасности;
  • монтаж экспанзомата.

Куда ставить насос на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

  • температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
  • плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
  • статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Интересный факт. Иногда человек случайно попадает в котельную, обеспечивающую центральное отопление квартир, и видит тамошние агрегаты, врезанные в обратку. После этого он считает подобное решение единственно верным, хотя не знает, что в других котельных центробежные насосы могут стоять и на подающей трубе.

Отвечаем на приведенные утверждения по пунктам:

  1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
  2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
  3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе и к насосам.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

  1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
  2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
  3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
  4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Для справки. В дешевых теплогенераторах, выполненных из тонкого металла, порог срабатывания предохранительного клапана составляет 2 Бар. В более качественных ТТ-котлах этот порог предусматривается на уровне 3 Бар.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

Самостотельный монтаж открытой системы отопления

С монтажом открытой системы отопления не нужно обладать сверхспособностями, важно внимательно изучить такой вопрос, как схема работ. Первым делом, установите котел

Разместить его можно на полу или же подвесить для экономии места. Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить.

Вторым этапом станет распределение и установка радиаторов. Рассчитайте их количество, исходя из площади комнаты. Один радиатор способен отопить до 1 кв.м. жилой площади. Не хотите радиатор, закрепите трубу диаметром 10 см. Ее можно пустить по всему дому и вернуть обратно к котлу. Для более лучшей циркуляции воды, закрепите трубу под наклоном. Что касается бака, его можно установить на обратке недалеко от котла.


Установка радиаторов отопления

Есть еще один вариант монтажа открытого отопления. Открытое отопление можно разместить вертикально, при этом бак устанавливают на чердаке. Чтобы бак не пострадал от перепада температур, позаботьтесь о его утеплении.

Однотрубная система отопления

Поговорим о подборе частей для открытого отопления:

  • Котел лучше разместить в отдельной постройке. При этом к нему в свободном доступе должен поступать воздух. На полу постелите материал, который не вспыхнет при пожаре. Для этого лучше полы просто забетонировать. Измерьте площадь помещения. Исходя из этих расчетов, вы сможете рассчитать необходимую мощность котла. Котел сможет работать как на газу, так и на дровах.
  • Радиаторы лучше выбрать стальные. Монтаж их осуществляется таким образом, чтобы они были размещены от стены на расстоянии 5 см. Радиаторы можно монтировать под подоконниками. В таком случае они защитят комнату от внешнего холода, играя роль завесы. От пола отступите не менее 40 см. Чтобы обогреть комнату площадью в 15 кв.м. вам нужно установить радиатор не менее 100 см.


Металлические радиаторы

  • Трубы. По старинке использовали медные трубы. Однако они себя не оправдали. Медные трубы дорогостоящие и быстро ржавеют. Оптимальным вариантом станет выбор в пользу пластиковых труб. Их диаметр не менее 32 мм. Рассчитывайте длину труб, учитывая, что они выходят из верхней части радиатора и замыкают ее с нижней частью. Монтаж труб производят по наружной части стены. Нет необходимости монтировать их в стену. Соединить трубы между собой можно при помощи отводов. Также трубами не забудьте соединить воедино котел, расширительный бак и радиаторы.
  • Расширительный бак. Расширительный бак разместите на чердаке помещения или недалеко от котла. Расширительный бак не должен превышать 5% от объема всей системы отопления в целом. Чтобы отопить дом в один этаж, вам лучше выбрать бак на 8 литров. Для того чтобы не ошибиться, купите бак на 15 литров.


Расширительный бак

Рекомендации по установке

Монтаж открытой системы отопления должен быть выполнен строго по инструкции, иначе появится риск утечек и замерзания воды в зимний период. Представляем следующие рекомендации:

Нужно установить котел максимально низко по отношению к трубам, приборам отопления;
Необходимо утепление расширительного бака при установке на чердаке
Это предотвращает замерзание воды;
Должное внимание уделяется уклону при монтаже трубопровода;
Рекомендуется избегать многочисленных изгибов, колен и отводов;
Важно использовать наименьшее количество соединительных элементов;
Устанавливается труба с наибольшим диаметром на выходе из котла.. Важно правильно подобрать сечение труб:. Важно правильно подобрать сечение труб:

Важно правильно подобрать сечение труб:

  • Если площадь дома составляет 50-100 кв. м – нужно использовать трубы с диаметром 40 мм. Чем больше общая площадь отапливаемого помещения – тем больше диаметр.
  • Трубы, которые идут к радиаторам, имеют сходный диаметр со стояком. Трубы, которые подводят к радиаторам, могут иметь меньшее сечение.
  • Рекомендуемый уклон горизонтальных труб составляет 0,005-0,01%. Он выполняется от котла в направлении радиаторов.

Правильный выбор котла для закрытой системы

Отопительная система закрытого типа может функционировать в автономном режиме. Специалисты рекомендуют устанавливать автоматические котлы, которые осуществляют работу по параметрам, установленным после монтажа. В таком случае не требуется никакого вмешательства со стороны хозяев, что является очень удобным.

Основные разновидности котлов, в зависимости от топлива, на котором они работают:

  • газовые;
  • электрические;
  • на жидком топливе;
  • на твёрдом топливе.

Наиболее подходящим вариантом, для закрытой отопительной коммуникации являются котлы, использующие в качестве топлива газ. При монтаже газового котла для закрытой отопительной конструкции существует возможность подключения к системе комнатного термостата. Этот прибор позволяет выставлять необходимую температуру в отапливаемых помещениях, причём точность температуры является очень высокой (до одного градуса).

К некоторым разновидностям котлов можно подключить специальные датчики погоды, которые устанавливаются снаружи здания и передают информацию о погоде. По их показаниям котёл регулирует мощность и скорость нагрева теплоносителя.

Закрытую систему для обогрев дома можно организовать с любым типом котла, в том числе и электрического

Стоит также сказать несколько слов о моделях, которые функционируют на электрической энергии. Существует три типа таких котлов:

  • обычные котлы, включающие в себя трубчатый электронагреватель (ТЭН);
  • индукционные;
  • электродные.

Два последних типа считаются более компактными и выгодными, с финансовой точки зрения. Кроме этого, они обладают меньшим коэффициентом инерционности, что также является неоспоримым плюсом.

Самыми универсальными на сегодняшний день считаются котлы, которые используют в качестве топлива твёрдые или жидкие материалы.

Твердотопливные котлы имеют возможность организации автоматического контроля за процессом горения, однако, из-за специфики топлива эффективность такой автоматической системы будет ниже.

Расчёт мощности этого устройства производится довольно просто, но и здесь есть свои нюансы. Специалисты советуют подбирать котёл, руководствуясь таким расчётом: на 1 м² площади необходимо 100 Ватт мощности. Желательно подбирать котёл с мощностью несколько выше. Это обусловлено тем, что бывают аномально холодные зимы. Запас мощности должен составлять примерно 30–50%.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Электрошкола
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
